Вскрытие клавиатуры Logitech Illuminated K800

в 10:29, , рубрики: diy или сделай сам, клавиатура, периферия, Песочница, ремонт своими руками, метки: , , ,

О тактильных ощущениях, удобстве пользования, стильности внешнего вида Logitech Illuminated К800 уже достаточно написано в разного вида обзорах. Поговорим о грустном. Так случилось, что на клавиатуру было пролито пиво. Быстрое смахивание и вытряхивание жидкости не помогло – внутрь попало приличное количество напитка, но она продолжала работать. На следующее утро клавиатура самопроизвольно начала выдавать бессмысленные сочетания символов, а после и вовсе воцарилась тишина, отвечали только пара клавиш, да и те печатали не то, что на них изображено. Случай это не гарантийный, поэтому и решил разобрать клавиатуру. Кому интересно, что там внутри и как это можно открыть, прошу под кат.

Клавиатура представляет собой довольно монолитную конструкцию с единственным видимым винтом на батарейном отсеке, откручиваем его. Внутри будет виден еще один винт, но его пока можно не трогать.

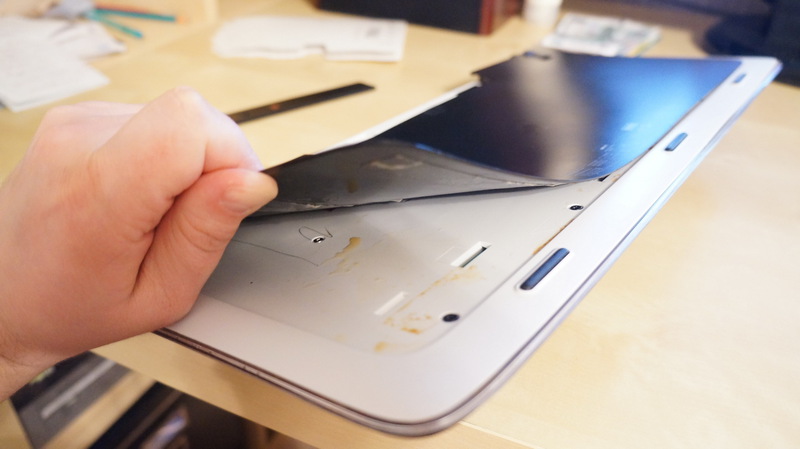

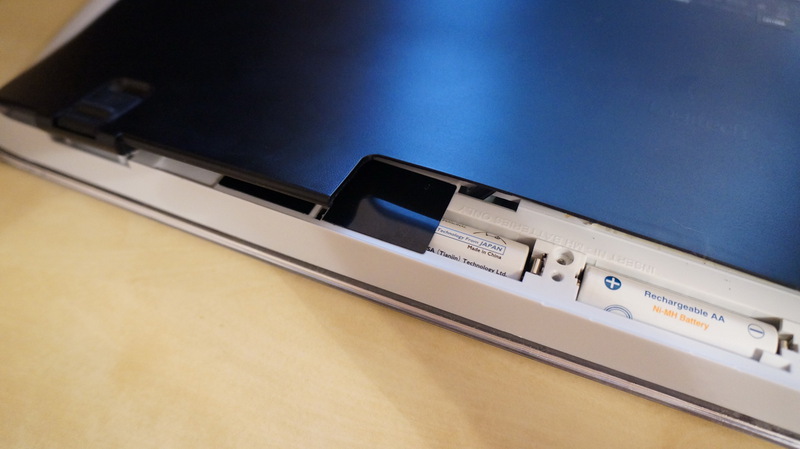

Следующим шагом нужно отделить нижнюю крышку. Пришлось наугад отрывать эту нижнюю часть корпуса, было непонятно, где находятся защёлки и насколько хорошо проклеен корпус. Я начал с мест, где находятся ножки – за них проще зацепиться, но все равно, без отвёртки или иного плоского инструмента не обойтись. Видно, что один из аккумуляторов закрыт наполовину чёрной пленкой.

Вскрытие клавиатуры Logitech Illuminated K800

Действовал наугад и обломал несколько защёлок, в последствии отказалось, что это не критично, т.к. эта крышка покрыта слоями с клейкой основой и они прекрасно фиксируют крышку с неполным комплектом защёлок. На фото видны разводы и лужицы от пива.

Вскрытие клавиатуры Logitech Illuminated K800

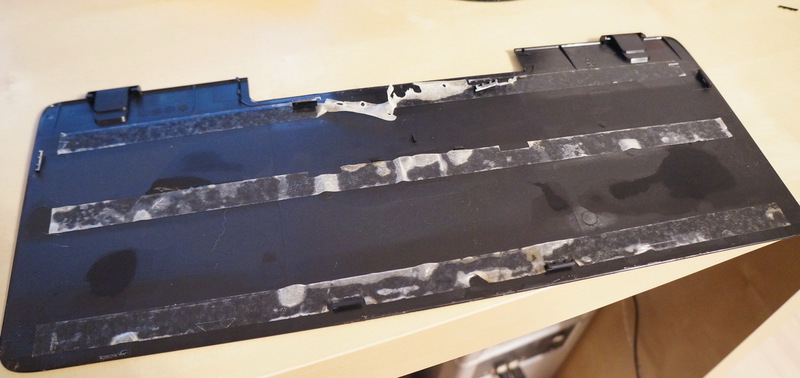

Изнутри оторванная нижняя крышка выглядит так:

Вскрытие клавиатуры Logitech Illuminated K800

Обведены места, где были защёлки, вдруг кому пригодится:

Вскрытие клавиатуры Logitech Illuminated K800

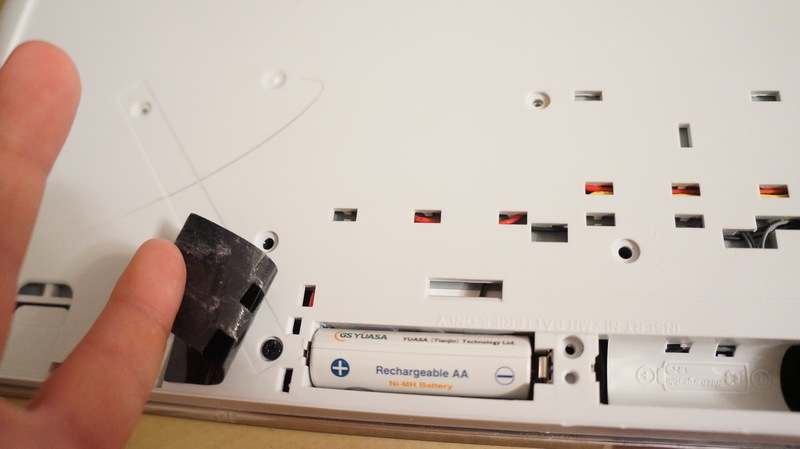

Далее откручиваем 16 винтов, которые в числе прочих внутренностей, держат и верхнюю часть клавиатуры (ту которая с логотипом). Обратите внимание на черный прямоугольник плотной плёнки, который закрывает половину одного из аккумуляторов. Его предназначение не совсем понятно – получается, что замена батарей обязательна должна сопровождаться отрыванием нижней крышки клавиатуры, либо же можно отрезать ее чем-то острым. Зато если его отогнуть, то окажется, что под приклеенной пленкой находится еще один винт, не забываем открутить его.

Вскрытие клавиатуры Logitech Illuminated K800

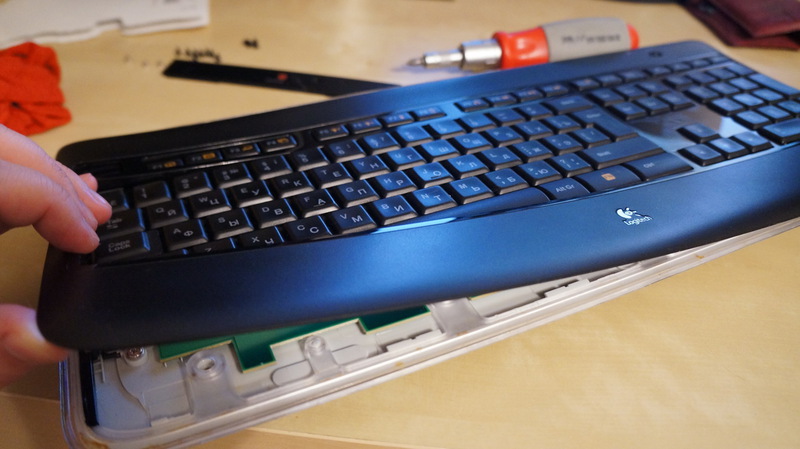

Далее снимаем ту верхнюю часть, которая с логотипом, по периметру проходим чем-нибудь острым и прочным и отрываем верхнюю крышку. Здесь также присутствуют защёлки.

Вскрытие клавиатуры Logitech Illuminated K800

Тонкая прозрачная рамка крепится винтами справа и слева, причем для открытия нужна более мелкая крестовая отвёртка, чем для остальных винтов.

Вскрытие клавиатуры Logitech Illuminated K800

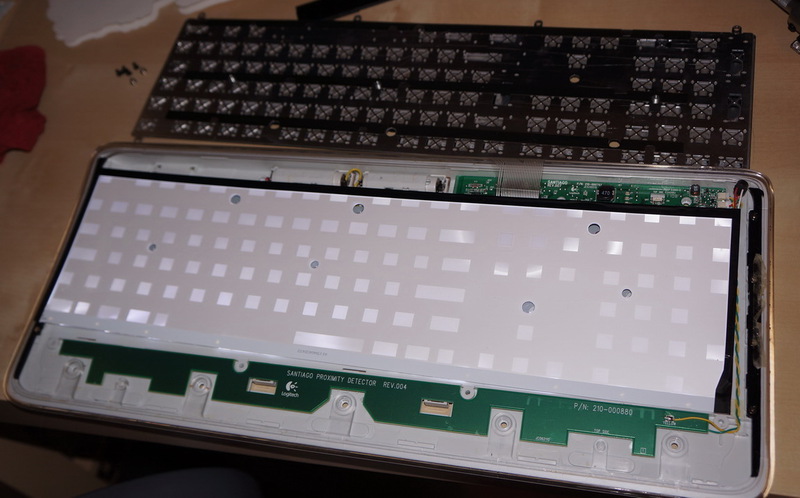

Судя по надписи, внизу находится датчик приближения, который реагирует на поднесение рук к клавиатуре и включает подсветку.
Приступаем к муторной работе по выковыриванию клавиш. Механизм «ножниц» крепко держит клавиши, подцепляем клавишу сверху и снизу и тянем вверх. У меня было недостаточно опыта и у некоторых клавиш все-таки отломился фиксатор, которым они крепятся к самому механизму, значит потом они будут выскакивать при нажатии.

Вскрытие клавиатуры Logitech Illuminated K800

Не забываем где и какая клавиша находится.

Вскрытие клавиатуры Logitech Illuminated K800

Для полного разбора надо отсоединить и механизм крепления каждой клавиши. Во-первых с целью промывки, а во-вторых без этого никак не снять слой с мембранами и слой с токопроводящими дорожками. Механизмы отсоединяем не менее аккуратно, чем клавиши.
Вот видео, где показано, как следует производить отсоединение клавиш и механизма крепления (про K800 с 3:22)

Если всё-таки в процессе повредились клавиши или механизмы, то не eBay продаются по отдельности и то и другое (правда с русской раскладкой не встречал).

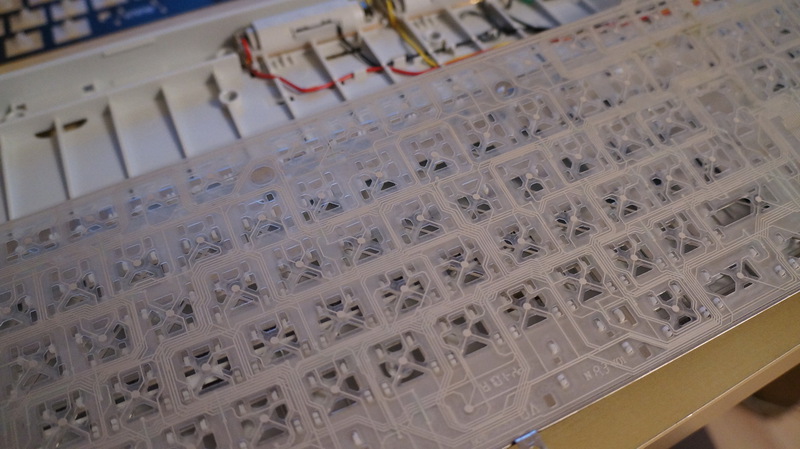

После этого можно разобрать «бутерброд» состоящий из слоя с мембранам, слоя с токопроводящими дорожками, слоя с подсветкой и металлической пластины, к которой крепятся механизм клавиш.

Вскрытие клавиатуры Logitech Illuminated K800

Вскрытие клавиатуры Logitech Illuminated K800

Убедимся, что подсветка работает просто включив клавиатуру. Проверим, что и датчик приближения реагирует на поднесение рук.

Вскрытие клавиатуры Logitech Illuminated K800

Под слоем с подсветкой находится металлическая пластина, на которой все лежит.

Вскрытие клавиатуры Logitech Illuminated K800

Разбираю все слои по отдельности, они пролиты пивом, так что каждый из них отправляется под струю воды. Клавиши и их механизмы так же промываю, чтобы ничего не слипалось. Оставляю все сушиться до следующего дня.
На следующий день проверил клавиатуру на работоспособность. Мембраны укладываются на слой с контактами и поочередно проверяются все нажатия. Можно использовать обычный текстовый редактор или специальные программы. Всё работает! После проверки, собираем все в обратном порядке, уделяя внимание клавишам и механизмам клавиш, они довольно хрупкие и отломать фиксаторы легко.

Вскрытие клавиатуры Logitech Illuminated K800

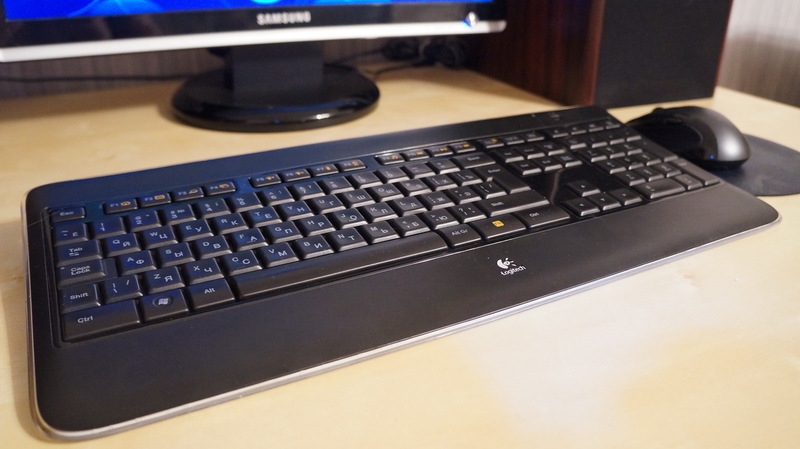

После проделанной работы и потраченных двух вечеров на разбор-сбор была получена работающая клавиатура и бесценный опыт по разбору и ремонту логитековских клавиатур.

Вскрытие клавиатуры Logitech Illuminated K800

Автор: Luscus

Источник

Поделиться

  1. Денис:

    подскажите пожалуйста. В статье имеется : «У меня было недостаточно опыта и у некоторых клавиш все-таки отломился фиксатор, которым они крепятся к самому механизму, значит потом они будут выскакивать при нажатии.»
    но на последней фотографии клавиатура идеальна. Кнопки выскакивают при нажатии и их приходится постоянно вставлять? или их удалось как-то починить? расскажите, пожалуйста, просто после разборки у одной кнопки сломался фиксатор, теперь неудобно поправлять после каждого нажатия.

  2. Александр:

    Офигенно ! Большое спасибо. Я пошел немного дальше и расклеил сами контактные пленочки . Вся беда в том , что там есть место , где проводники пересекаются между верхним и нижним слоем . Я не знал , и случайно их повредил . Попробую восстановить контактолом или что то типа в этом роде …

  3. Димон:

    Большое спасибо добрый человек!!!! только что разобрал, в процессе так то, на последних этапах, эту Клаву, теперь понимаю, почему она Столько сцуко стоит.

  4. Smolniy:

    вчера попробовал разобрать по видео, в итоге пишу с новой клавиатуры, не везде они открываются слева на право, у меня снизу вверх оказалось….ножки на клавишах очень легко и быстро отламываются…
