В этом уроке мы рассмотрим использование пользовательских системных переменных для связи web интерфейса настройки и схемы проекта. Так же попробуем настроить синхронизацию системных часов контроллера с серверами точного времени.
Данный урок создан для версии 3.1.4, которая сейчас находится в предрелизовом тестировании. Скачать её можно здесь. Более подробно о проекте FLProg можно узнать из блога компании на хабре, сайта проекта и форума. Кроме того на канале ArduinoProm можно посмотреть огромное множество видео уроков.
В качестве основы будем использовать проект, созданный на прошлом уроке.
Для начала создадим в три системных пользовательских параметра, в которых будет хранится текущее системное время контролера, часовой пояс, и адрес сервера точного времени, с которым будем синхронизироваться. Для этого находим ветку «Добавить параметр» в дереве проекта в узле “Пользовательские параметры”.
Откроется окно диалога добавления нового системного параметра. Заполним его.

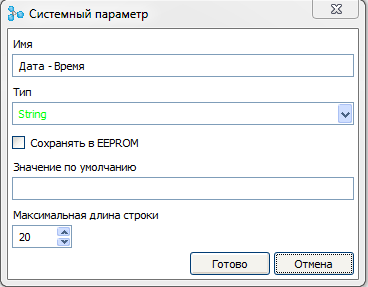

В поле “Имя” введём имя параметра. Выберем тип параметра – “String”. Значение этого параметра будет динамически изменяться в процессе работы, поэтому отключим сохранение значение параметра в EEPROM. Поэтому же не задаем значение по умолчанию. Максимальную длину строки оставим 20 (вывод будет в виде 01:01:01 01-01-2018 то есть 19 символов).

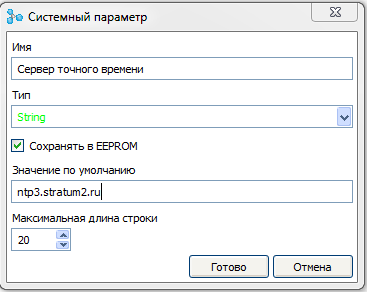

Таким же образом добавим второй параметр
Только оставим сохранение в EEPROM, что бы контроллер запоминал введённый нами сервер, и зададим сервер по умолчанию.
И наконец, создадим третий параметр, значение часового пояса, для корректного отображения времени.
Тип параметра Integer, Обязательно сохранять в EEPROM, значение по умолчанию, на Ваш выбор (у меня это 4 часа).
В результате мы получили три пользовательских параметра
Переходим к схеме прошивки.
В библиотеке функциональных блоков находим блок “Получение времени с NTP сервера” и претаскиваем его на рабочую область схемы
Двойной клик по этому блоку открывает редактор параметров блока.
Рассмотрим настройки поподробнее.
NTP сервер — адрес сервера с которого будет браться точное время. Можно задать как константу. Можно выбрать из списка стандартных. Я все проверял – работают. Для выбора нажмите кнопку “Стандартные сервера”.
Но поскольку мы хотим “по взрослому” задавать адрес сервера из web интерфейса ставим галочку в чек бокс “Вход”
Период запроса до получения первого ответа – периодичность, с которой контроллер будет “стучаться” на сервер пока не получит время в первый раз. Оставляем константой значение раз в 30 секунд. Возможно так же установить вход, тогда на него необходимо будет подавать значение в миллисекундах.
Период запроса после получения первого ответа — как часто контроллер будет уточнять время у сервера. Оставляем по умолчанию, раз в полчаса. Так же можно задавать через вход, в миллисекундах.
Часовой пояс – Поскольку сервер отдаёт время по Гринвичу, этим параметром задаем смещение часового пояса в часах. Мы решили задавать этот параметр через web интерфейс, поэтому ставим галочку в чек бокс “Вход”
Выход “Год”, Выход “Месяц”, Выход “День”, Выход “Час”, Выход “Минута”, Выход “Секунда” – в данном уроке они нам не нужны, поэтому галочки не устанавливаем.
Выход “Unix Time” – этот выход нам не нужен, галочку не ставим (если честно я пока не придумал User Case для него. Но на всякий случай сделал, вдруг, кому то пригодится).
Итого у нас получилась такая настройка блока
Соответственно изменился и блок на схеме прошивки
Найдем в библиотеке блок “Чтение системного параметра” и перетаскиваем его на схему.
Двойной клик по этому блоку, и начинаем настраивать его параметры.
Сначала нажимаем кнопку выбора системного параметра.
Открывается окно выбора системного параметра. Выбираем параметр “Сервер точного времени”
На этом настройка блока закончена.
Располагаем удобно блоки и соединяем выход блока “Чтение системного параметра” со входом “Server” блока “Получение времени с NTP сервера”
Перетаскиваем на схему ещё один блок “Чтение системного параметра” и настраиваем его на чтение параметра “Часовой пояс”.
Соединяем выход этого блока со входом “TimeZone” блока “Получение времени с NTP сервера”
Добавляем на схему новую плату. Для этого нажимаем кнопку “Добавить плату”
Первую плату сворачиваем, она нам больше не понадобится. Для этого кликаем по стрелочке в заголовке первой платы.
Вытаскиваем на схему на вторую плату блок “Получение данных с часов точного времени”
Двойным кликом по нему вызываем диалог настройки блока. Нажав кнопку “New” вызываем диалог выбора часов и выбираем “Системные часы контроллера”.
Затем ставим галочку “Выход “Часы””
И заканчиваем редактирование блока.
Затем копируем этот блок ещё пять раз, переставляя в настройках каждого из них галочку выхода в последовательности Минута – Секунда – День — Месяц – Год.
Теперь вытаскиваем на схему из библиотеки блок “Конвертация строк”.
И в его настройках выбираем тип конвертации “Время”
Копируем блок ещё пять раз, и собираем схему
Переносим на схему из библиотеки блок “Сложение строк”
В настройках блока задаём 11 входов.
И соединяем блоки согласно схеме
На свободных входах блока задаём константы
Вход 2 — “:”
Вход 4 — “:”
Вход 6 – Пробел
Вход 8 — “-”
Вход 10 – “-”
Для задания константы производим клик правой кнопкой мыши на свободном входе и из выпавшего меню выбираем “Вставить константу”
Откроется окно ввода константы, где в поле “Значение по умолчанию” вводится необходимая константа
Теперь вытаскиваем из библиотеки на схему блок “Запись системного параметра”
В настройках блока снимаем галочку “Вход разрешения записи” и выбираем параметр “Дата — Время”
Соединяем выход блока “Сложение строк” со входом блока “Запись системного параметра”
В результате у нас должна получится такая схема (Для наглядности развернём первую плату).
Со схемой прошивки закончили, возвращаемся к дереву проекта.
На главную страницу Web интерфейса добавим три параметра (как это сделать смотри в предыдущем уроке).
Параметр 1 – Системный параметр “Дата — Время”, тип параметра – “Текст”, лейбла – “Время”
Параметр 2 – Системный параметр “Сервер точного времени”, тип параметра – “Поле ввода”, лейбла – “Сервер”
Параметр 3 – Системный параметр “Часовой пояс”, тип параметра – “Поле ввода”, лейбла – “Часовой пояс”
Включаем на странице кнопку “Save”
Заливаем программу в контроллер, и смотрим, что у нас получилось на главной странице (как это сделать, смотри предыдущий урок)
Сразу после подключения – с сервером точного времени ещё не синхронизировались
Через минуту (обновили страницу) – прошла синхронизация
Сменили часовой пояс и нажали кнопку сохранить
Проект, созданный на уроке можно скачать здесь.
Автор: totuin
