Продолжаем разговор. (С)

Уважаемый Читатель, после недолгого перерыва мы продолжаем собирать наш чудный 3D-принтер, точнее готовимся к сборе путем поглощения бесценного опыта первопроходцев.
Из первой части мы уже знаем особенности заокеанской фанеры, нарезанной на лазерном станке, и имеем представление о «бутербродах» из нее.
Поговорили о ПВА, масле, шестеренках и о Музе Исааковне, и о том, как они нужны друг другу.

Далее еще немного поговорим про фанеру и перейдем к винтикам.

Прошу к столу, вскипело. (С)

Часть 2 (продолжение)

Сборка и испытание разгонных блоков тяжелых ракет носителей

И еще немного про фанеру

Любые мысли о дополнительной шлифовке фанеры категорически отбросьте всуе. Заморская фанера от рождения имеет очень гладкую поверхность, во всяком случае такого класса готовый аналог в продаже мне не попался. Однако сама древесина имеет весьма нежную и специфическую структуру. Достаточно провести по гладкой фанере даже обычной тряпочкой из микрофибры, чтобы смахнуть пыль, например, или протереть, как поверхность преображается и вздыбливается миллионами ворсинок, которые никаким образом уже не уложить. Полировка нулевой шкуркой не помогает, скорее наоборот. При этом ни гладкая ни «пушистая» поверхности заноз на руках не оставляют, что категорически и бесповоротно рвет мирный договор с отечественными древорубами.

Про винтики

О-о-о… это отдельная тема.

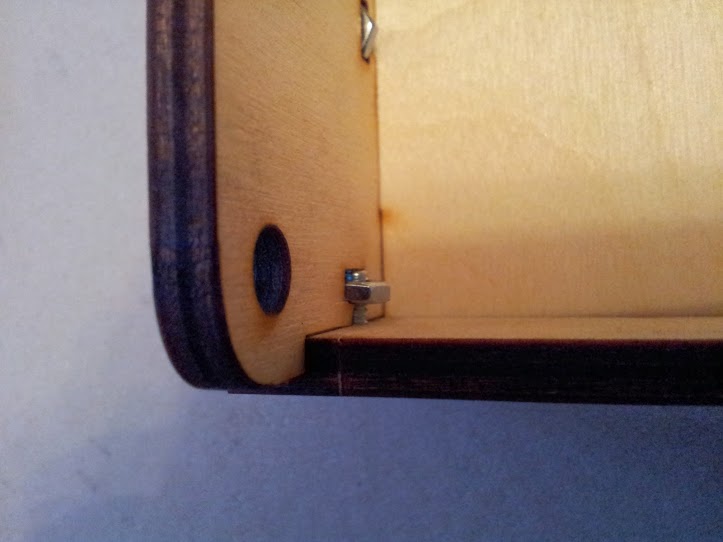

Когда я начал скручивать первые две детали основания принтера, Муза Исааковна, стоя рядом, трепетно замерла. Оборот… второй… третий… натяг… вуаля! Гайка идеально встала в прорезь, детали стояли в пазах друг друга и винт, идеально попав в гайку, крепко прижал ее к телу на всю глубину, слегка выйдя с другой стороны. Заплескав в ладоши Муза Исааковна подпрыгнула на носочках, — Браво! — и заметно постройнев прибавила в бюсте.
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
Это был лучший бюст за все время работы… Далее он менял размеры и форму, от Белого Налива до Ушей Спаниеля и обратно, но никогда уже не был таким, каким он предстал в этот момент.

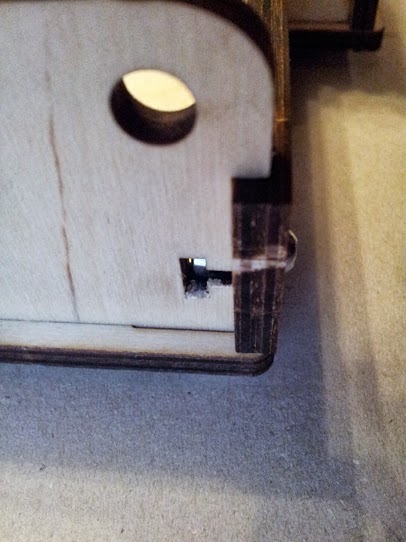

С каждой следующей деталью конструкция крепла и вместе с тем крепло нежелание деталей соединяться друг с другом. Сначала это выражалось в увеличенных зазорах, которые для профилактики прогиба фанеры при затяжке винта рекомендую обильно заполнять клеем в районе самого винта.
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)

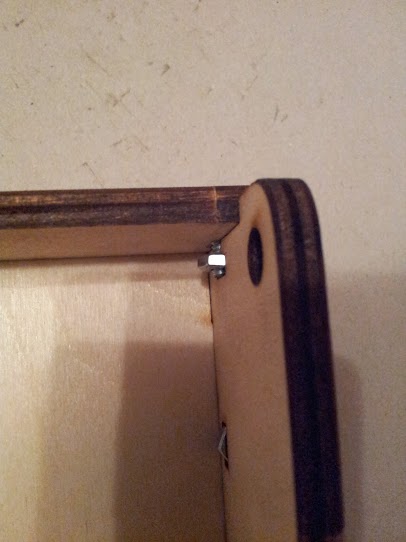

Потом стали попадаться откровенно дефектные детали, как например маленькая планка с правой стороны основания, под осью.
В данном случае исправить уже ничего было нельзя, поскольку отверстие под винт просто не совпадало с прорезью для гайки, И гайка не проворачивалась лишь на честном слове.
1
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
2
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
3
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)

Ремарочка

Независимо от того, какой именно блок питания вы будете использовать, стандартный от ноутбука, или АТХ в случае установки апгрейда горячего стола, установите гнездо для адаптера питания в основание принтера.
1
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
2
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
АТХ питание идет сразу по двум парам кабелей и напрямую к плате, что не очень удобно и эстетично. Но если у вас окажется иной блок питания необходимой мощности с соответствующим разъемом, вы сможете элегантно воткнуться им в гнездо.

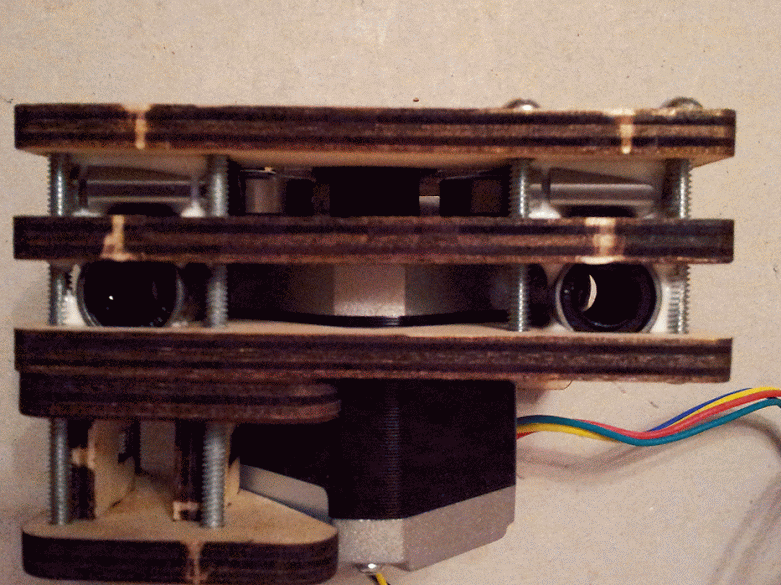

Феерией явился первый бутерброд

К этому моменту Муза Исааковна томно смотрела взглядом бальзаковского возраста, вызывая уважение но не вызывая ответного чувства.
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
На далекой-далекой земле, решили однажды носители высоких технологий скручивать между собой детали одним винтом и без гайки.
И благО было их начинание, ибо на гайках сэкономленных да на времени сборки можно было поднять миллионы.
И все было бы хорошо, если бы та резьба в деталях нарезалась лишь в последней, чтобы все остальные были подвижны и за резьбу не цеплялись, позволяя сжать себя покрепче. Но то ли создатели забыли о существовании болта со специально для таких случаев нарезанной резьбой не под шляпку, то ли промежуточные детали надо было непременно позиционировать и опять же без дополнительных гаек, в общем наш болт вкручивался плотно и во все детали и, разумеется, ни коем образом между собой их уже не сжимал.
Правильный болт для бутербродов

Мораль

Перед тем как собирать подобные бутерброды, запаситесь струбциной, которой предварительно крепко сжимайте заготовку. А уже потом вкручивайте винты.

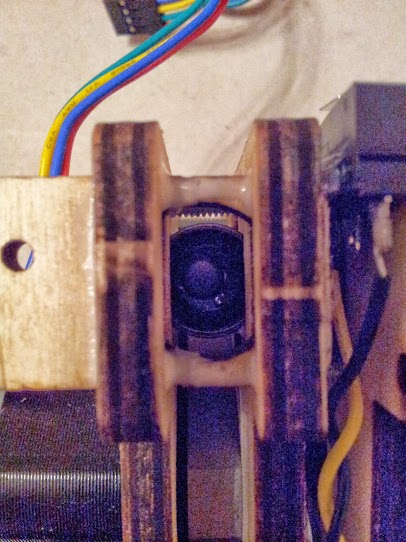

Обратите также внимание, что подшипники касаются фанеры не по плоскости, а по линии, по ребру посадочных мест. Рекомендуется обильно залить грани подшипников ПВА, не внутрь! Это дополнительно зафиксирует подшипник (на подшипнике есть канавки, в которые попадет клей), увеличит площадь контакта и предохранит тонкую грань фанеры от промятий под нагрузкой и сколов в процессе эксплуатации.
1
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
2
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)

Запрещенный прием (С)

Действительно серьезным ударом по либидо оказался монтаж апгрейда горячего стола (Heated Bed Upgrade).
В строгом соответствии с руководством по сборке нагревательный элемент предлагалось прикрутить к фанерному основанию 8-ми миллиметровыми винтами с гайками, при условии, что толщина фанеры была 6 мм, а толщина нагревателя 2 мм.
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
В этот момент Муза Исааковна, тяжело опираясь на костыли, попыталась выйти из комнаты, но под пристальным взглядом Зигмунда Яковлевича вернулась на место и больно наступила на достоинство автора.

Не будем приводить монолог Зигмунда Яковлевича, в котором он доступно объяснял причины, побудившие заокеанских конструкторов прийти к столь нетрадиционному решению.
Вместо этого выразим благодарность Музе Исааковне, которая создавая избыточное давление на достоинство автора сподвигла его на кардинальное решение.

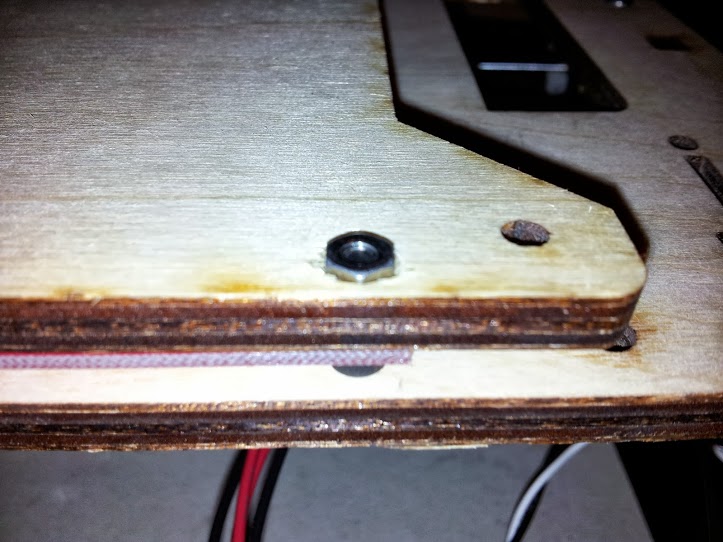

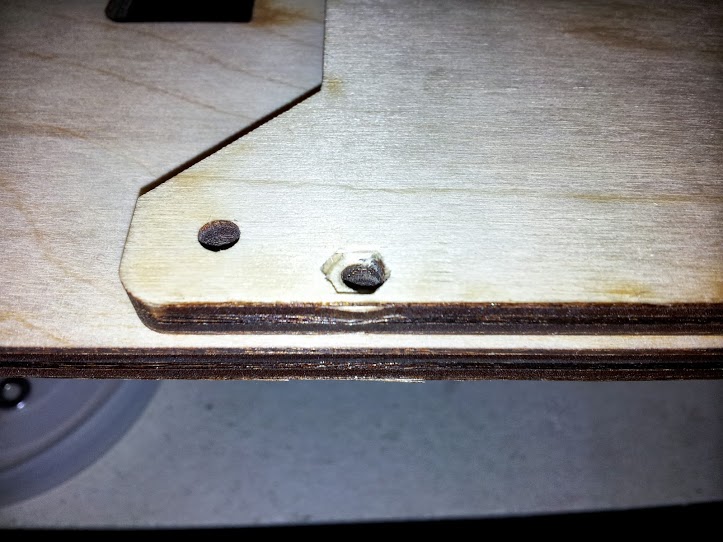

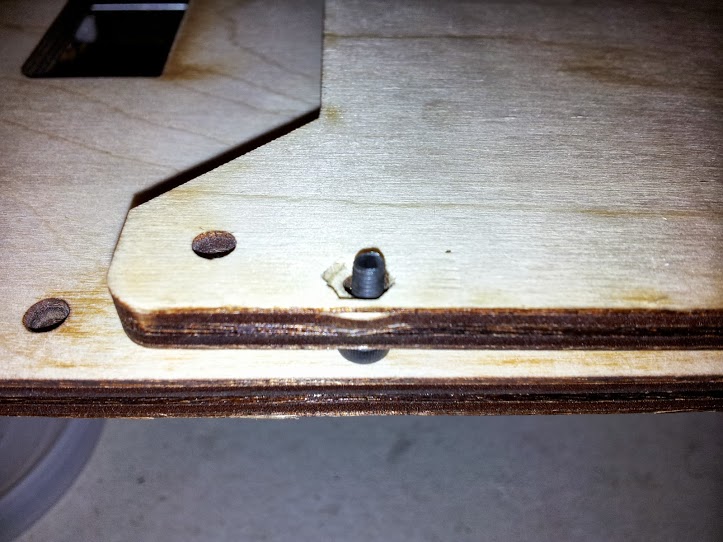

Решение заключилость в запрессовке гаек в фанеру, посредством проскогубицев с парой шайб с каждой стороны для предохранения фанеры и некоторой сноровки.
1
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
2
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
3
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)

Муза Исааковна привстала.

Да здравствует то, благодаря чему мы – несмотря ни на что! (С)

Про подшипники

А про подшипники в общем то только одно — категорически не собирать их так, как указано в основной инструкции. Чтобы избежать нарушения соосности подшипники следует сначала надевать на оси, затем укладывать в посадочные места вместе с осями и только в таком виде затягивать бутерброд. Иначе, после установки подшипников по отдельности, установка оси будет происходить с трудом. Подшипники будут немного менять свое положение посадки, ломая склейку и грани фанеры, и в некоторых случаях торец оси при прохождении будет выбивать из подшипника мелкие шарики, которые скользят продольно внутри замкнутой петли в корпусе линейного подшипника.
Шарики, если их не потерять, потом можно вставить обратно, вынув ось и сильно вдавив оные тонкой отверткой в пластиковый желобок внутренней втулки, но это дело это довольно трудоемко и не с первого раза.

После сборки всего принтера все подшипники и винтовую ось Z с гайкой рекомендуется дополнительно смазать WD-шкой, предварительно удалив с осей пыль и грязь. И задать принтеру простенькую программу, чтобы он погонял несколько раз туда-обратно все оси и размазал смазку.
Последовательность G-code'a для рабочего объема 130х110х85 мм, а именно такой объем у вас остается после установки на Printrbot Jr Heated Bed Upgrade, может быть такой:

G28
G21
G91
G1 X5 Y5 F4000
G1 Z5 F2000
G1 X125 Y105 F4000
G1 Z80 F2000
G1 X-125 Y-105 F4000
G1 Z-80 F2000
G1 X125 Y105 F4000
G1 X-125 Y-105 F4000
G1 X125 Y105 F4000
G1 X-125 Y-105 F4000
G28

Дополнительно о G-code для RepRap можно посмотреть здесь.

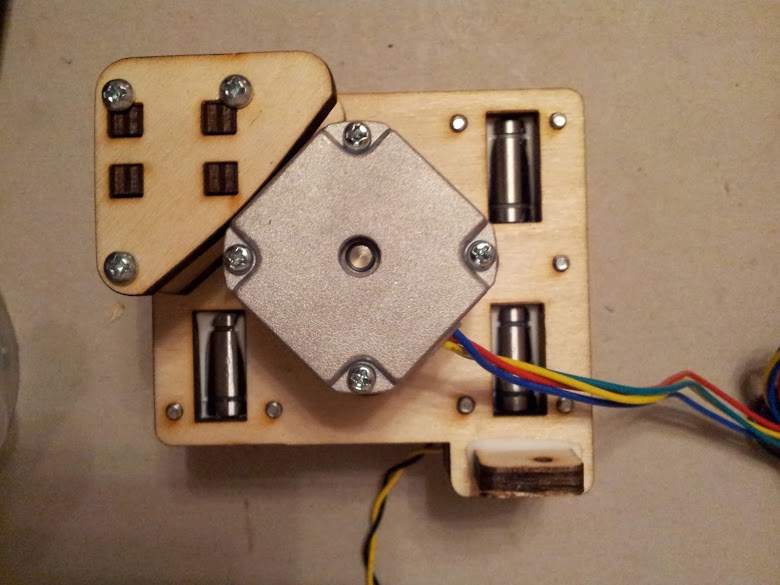

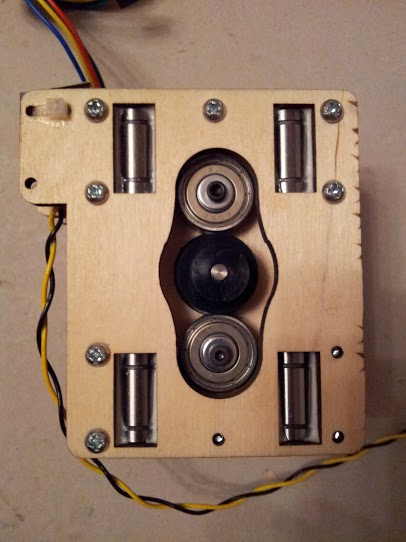

Узел, который сейчас был рассмотрен, является блоком подшипников для осей YZ и силовой гайкой оси Z.
У этого узла есть свои три нюанса.

Первый звонок

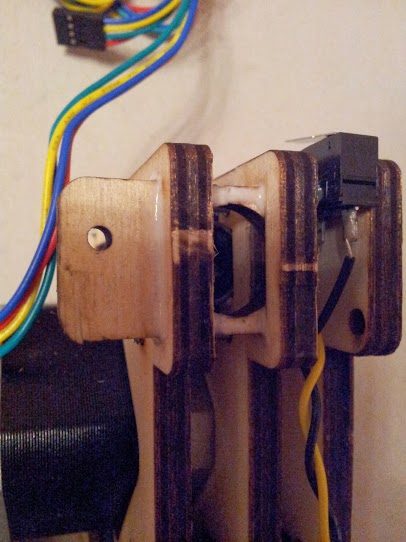

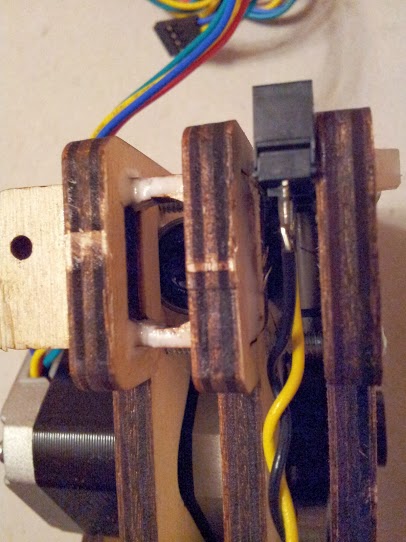

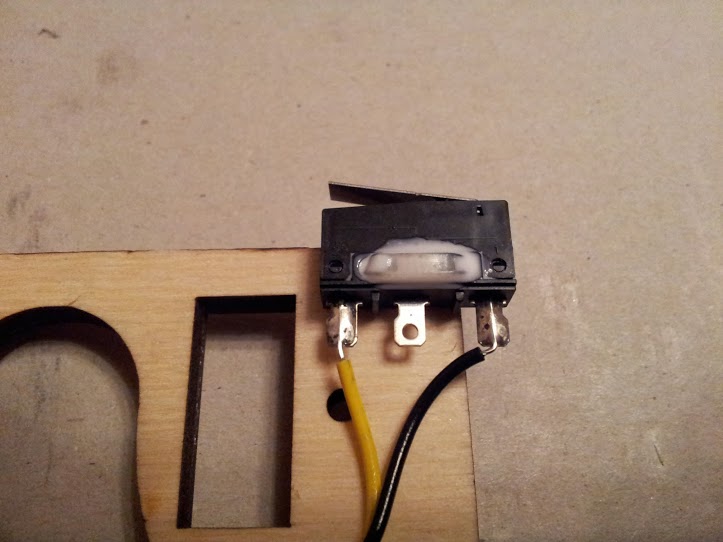

Концевой выключатель оси Y по инструкции крепится на стяжечку (как и два остальных). По хорошему, стяжечку следует заменить на два винтика, с гаечками. Но если подходящих винтиков нет, не забудьте посадить все выключатели на клей и тщательно пролить отверстия со стяжкой ПВА. Без этого выключатели будут подвижны как бы вы не затягивали хомут.
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)

Второй звонок

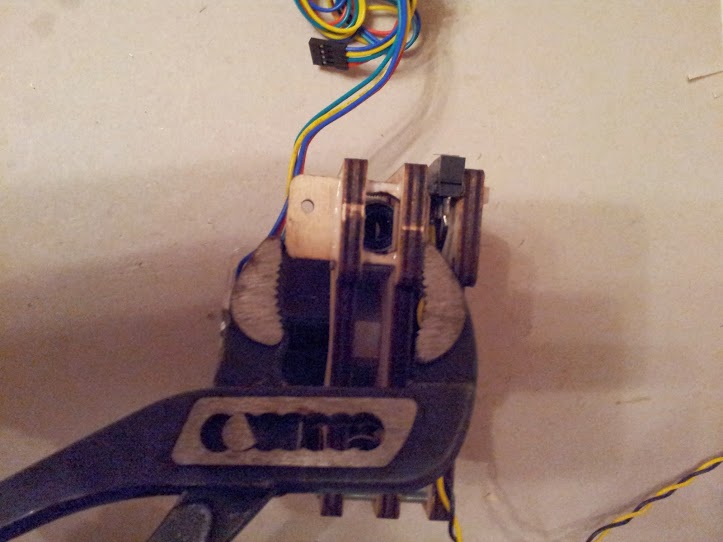

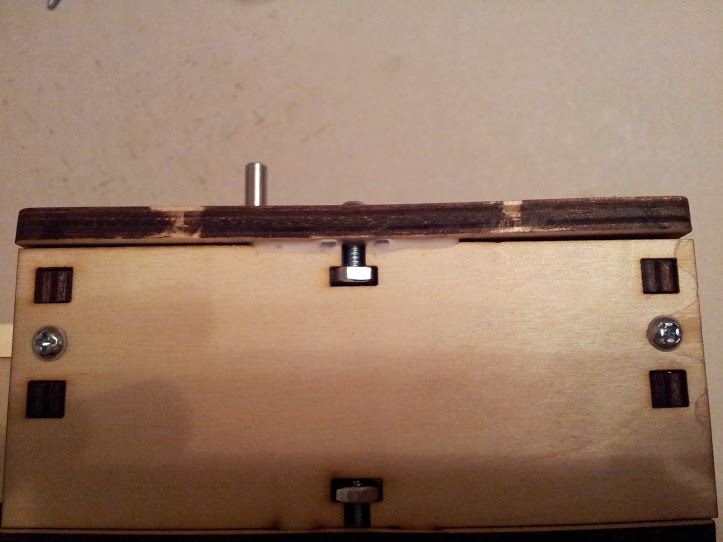

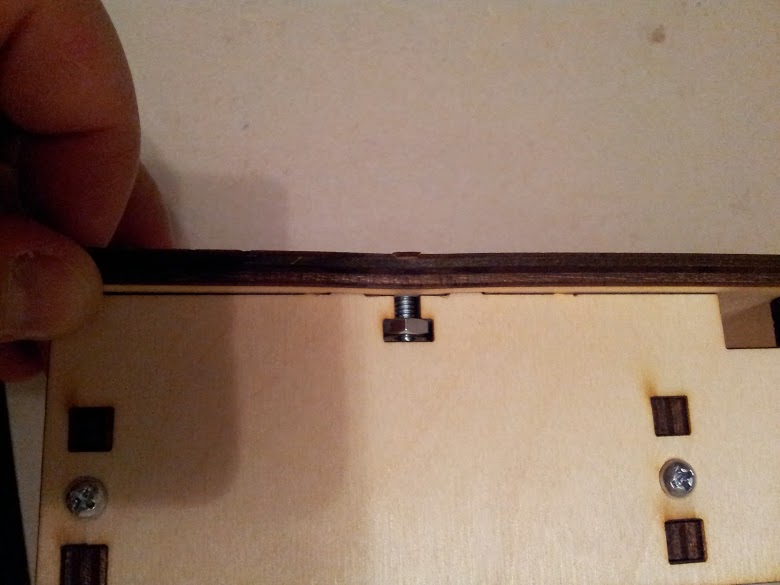

В нижней части узла есть оригинальное техническое решение для установки пальца (он же длинный винт с двумя контр-гайками) для нажатия на концевой выключатель оси Z, установленный внутри основания принтера. Такая некая фанерная пластинка, которая по задумке должна пропихиваться в специальные прорези перпендикулярно основному корпусу узла. Разумеется пластинка много толще, чем прорези. И даже если вы обработаете и немного расширите прорези надфилем (причем вы сможете расширить только одну первую прорезь, ко второй надфиль уже с нужным углом не пройдет, если узел в сборе), пластинка все равно не влезет. Только плоскогубцами и только сломав в последний момент пластинку в самом тонком месте на диаметре большого отверстия вы сможете установить ее более-менее правильно, но с некоторым перекосом относительно горизонта, поскольку губки плоскогубец не параллельны.
1
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
2
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
3
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
4
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)

Если все это произошло именно так, тщательно обмажьте клеем пластину со всех сторон, залейте клей во все щели, особенно там, где пластинка треснула, поскольку вытащить пластинку обратно после запрессовки уже невозможно ни коем образом. К счастью пластинка практически не испытывает силовых нагрузок в процессе эксплуатации, так что клей снаружи ей вполне поможет и текущая многодневная эксплуатация это подтверждает.

Кстати

Всего этого возможно было бы избежать, если бы внимательно прочесть на данном этапе сборки инструкцию, где черным по белому было бы написано: «Поскольку данная деталь толще, чем прорези, уменьшите толщину детали на шкурке. Это сделает установку детали легче.»
Но поскольку вы не могли предположить, что прорези на лазерном станке можно заведомо делать уже, чем деталь, которая должна в них вставляться — вы этого не прочли. Поэтому не жалейте клея.

Третий звонок

Занавес поднимается.
Из глубины сумеречной сцены на свет центрального круга медленно выходит голый старик. Он двигается крайне медленно и пока он окончательно выходит на свет проходит не меньше десяти минут. Старик абсолютно гол, волосы и борода растрепаны и не свежи.
Он останавливается на середине сцены и медленно обводит злым и острым взглядом безмолвствующую публику. Зал полон.
Внезапно старик начинает визжать и прыгать и скакать по сцене с невероятными ужимками и гримасами ребенка. Шоковое действо длится не более минуты. Потом старик так же внезапно прекращает кривляться и замирает по стойке смирно в освещенном круге. Поворачивается к публике спиной и так же медленно как пришел уходит в темноту.
Занавес.
Пауза, тухлые помидоры, недовольные крики.

Моторы принтера весят грамм про 250 каждый, не скажу точно, но четыре мотора весят на глаз чуть более килограмма.
Два из четырех моторов находятся в пространстве в движении, это мотор оси Y и мотор экструдера.
Все это хозяйство вместе с горячим концом, стальными осями и подшипниками удерживается на весу и передвигается по оси Z одной единственно гайкой, которая в свою очередь накручена на винтовую ось, соединенную с мотором оси Z.
Гайка имеет вполне гостированный на свой дюймовый лад типоразмер и…
И совершенно не соответствует нагрузкам и точности передвижения, которые на нее возлагаются.
Чтобы было понятно, любая гайка, и наша в том числе, движется по резьбе с некоторым минимальным люфтом (если находится в свободном движении и ничем не ограничена в свободах). Люфт есть как осевой так и продольный, вдоль оси винта. Так вот если этот люфт сопоставим с толщиной печатываемого слоя, а в нашем случае автор работает со слоем 0.2 мм (о разрешении печати, слоях, толщинах, качестве и соплах мы поговорим отдельно), то как только гайка будет натыкаться на несовершенство резьбы на оси Z, так сразу вы будете это ощущать на качестве положенного слоя. А натыкаться на дефекты гайка обязательно будет, поскольку идеальных резьб не бывает и ход по оси Z достаточно велик, 85 мм в нашем случае с ПБ Jr. Со временем резьба будет прирабатываться к гайке и количество дефектов уменьшится, но все они все равно не уйдут и по началу будут особенно заметны. Либо стой в этом месте будет отслаиваться на готовой детали при малейшем нажатии, либо вы увидите в процессе печати как сопло зарывается в расплавленный пластик предыдущего слоя.
Таким образом, крайне рекомендую заменить стандартную плоскую гайку на длинную. Это поможет «отфильтровать» мелкие дефекты резьбы оси и минимизирует влияние дефектов резьбы на качество печати в принципе.
Если же вам не суждено найти длинную гайку с нужной дюймовой резьбой, что и произошло с автором, то препадите к бюсту Музы Исааковны и используйте штатную гайку.

Нюанс

Установка гайки по началу и из инструкции по сборке непонятна, на деле совершенно примитивна и по факту не выдерживает никакой критики. Гайка входит двумя углами из шести в специальные прорези на подшипном узле, рассмотренном выше.
И все.
Это кажется непонятным по началу, а по факту разбора полетов напрочь дискредитирует Музу Исааковну и вызывает гомерический смех Зигмунда Яковлевича. Но не ссорьтесь с ними, они вам еще пригодятся, оба.

Кстати
В качестве наглядного примера одновременной нетривиальности и элементарности проблемы живое видео несчастного первопроходца.

Понимаю. Скорблю.

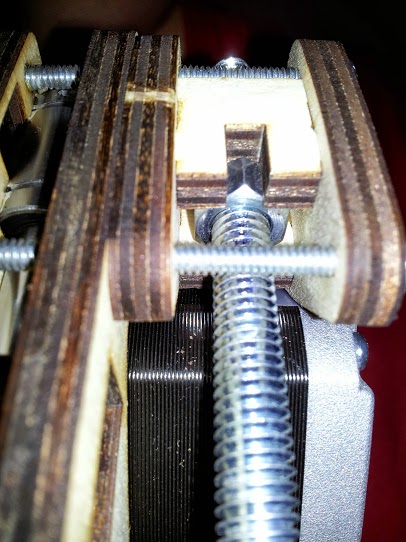

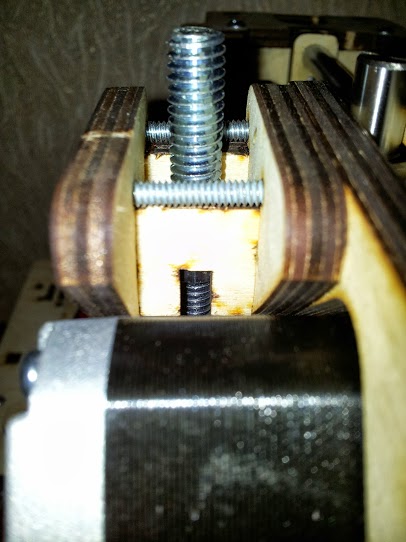

В заключение несколько наглядных фото, где и как именно должна стоять наша пресловутая гайка:
1 Вид снизу
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
2 Вид спереди
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
3 Вид сзади
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)
4 Вид сверху
Повесть о настоящем PRINTRBOTе (Часть 2: Сборка и испытание)

И не забудьте клея.

Перерыв

Друзья мои!
Не смогла я, не смогла… (С)
закончить все во второй части. Но есть еще порох в пороховницах и ягоды в ягодицах о которых я поведаю в третьей части, и перейдем наконец к калибровке.
