Какими качествами должны обладать розетки и выключатели умного дома? Они должны быть недорогими, симпатичными внешне, иметь минимальные размеры «в глубину» и уметь работать в «кнопочном» режиме (подобно стандартной кнопке звонка). Найти один такой выключатель в серии какого-нибудь производителя — задача не из легких. Найти серию таких выключателей — задача из области фантастики. Но и фантастика иногда случается. Сегодня мы познакомим вас с розетками и выключателями LK60, которые прекрасно подойдут для инсталляции встраиваемых модулей COOLRF. Под катом довольно много фотографий (трафик!).

Краткий ввод в курс для тех, кто первый раз увидел наш проект
Мы разрабатываем полноценную систему Умного дома. «Первая ласточка» нашей системы — DIY-диммер. Вот его основные характеристики:

  • Работа по радиоканалу 2,4Ггц (свой протокол, без лицензионных ограничений, либо реализация ZigBee на базе Atmtel BitCloud)
  • Защищенное шифрованием соединение
  • Установка без изменения стандартной электропроводки обычной квартиры
  • Низкий расход электроэнергии
  • Привычный внешний вид выключателей
  • Возможность самостоятельного расширения как аппаратного, так и программного функционала
  • Открытый исходный код как программной, так и аппаратной части

Если вы хотите включиться в обсуждение особенностей системы, прочитайте пожалуйста все наши предыдущие статьи и комментарии к ним. Скорее всего вопросов после такого ознакомления станет гораздо меньше.

Хотите быть в курсе всех событий проекта? Это совсем не сложно!

Нужно всего лишь подписаться на обновление нашей компании на Хабре и в группе ВКонтакте.

С ВКонтакте вопросов обычно не возникает. Чтобы подписаться на обновления Хабра, нужно перейти на страницу компании и нажать кнопку «Подписаться» в блоке справа.

Находка случилась случайно. На прошлой неделе в нашей группе ВКонтакте мы анонсировали следующую разработку — подключаемый снаружи розетки релейный модуль. Нам казалось, что места в стене за штатной розеткой будет совершенно недостаточно для размещения микромодуля с реле. Один из пользователей показал, что можно использовать сильно выступающие наружу розетки, за ними места должно быть достаточно.

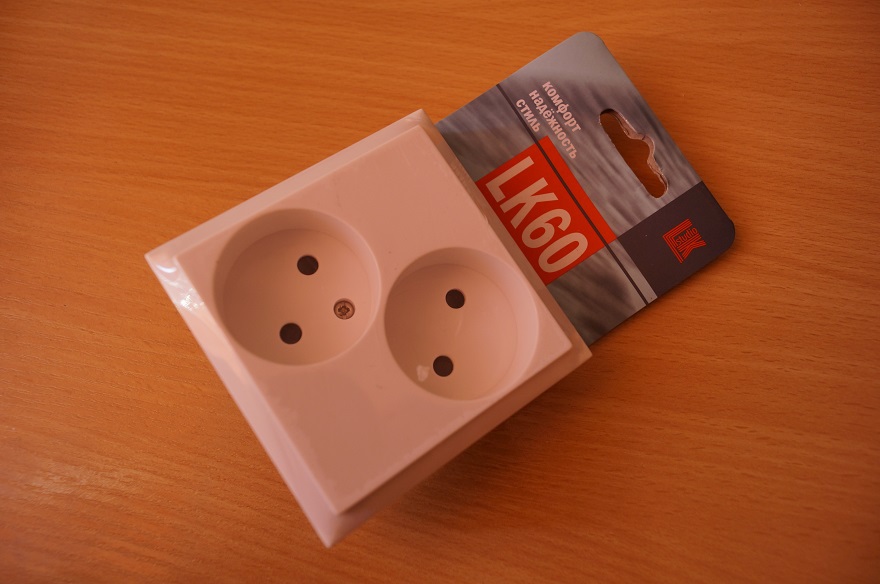

Прогуливаясь сегодня по OBI была обнаружена вот такая симпатичная розетка (ценник 82 рубля):

COOLRF: правильный выбор розеток и выключателей умного дома

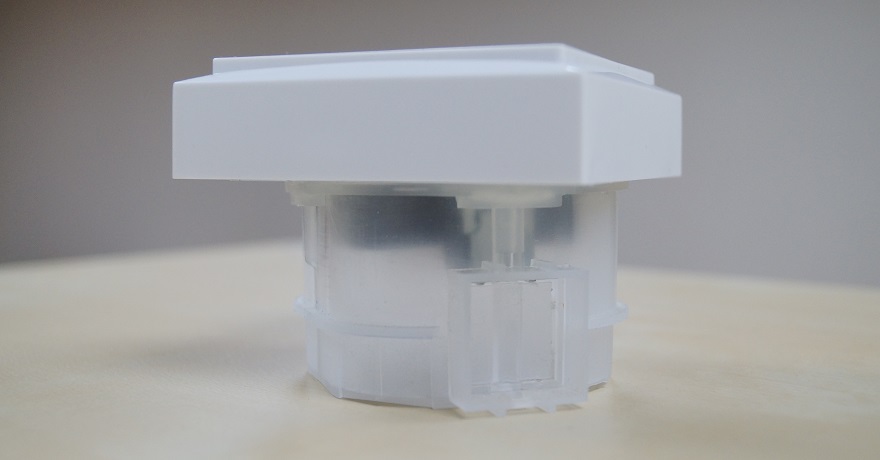

Розетка эта оказалась с очень небольшим в глубину механизмом. Он даже менее глубокий, чем наш «эталонный» выключатель-кнопка Legrand из прошлых постов. Вот фото в том же подрозетнике:

COOLRF: правильный выбор розеток и выключателей умного дома

В целом серия LK60 оказалась весьма многообещающей. Производится вроде как российской («вроде как», так как фразы «сделано в..» найти нигде не получилось) компанией. Стоит очень недорого (премиум-декор — исключение). Выпускается уже не первый год, доступно куча цветов как самих выключателей, так и рамок. Рамок два вида — бюджетные (обычный пластик) и не бюджетные (например стекло и натуральное дерево). Все выключатели серии очень не глубокие, под модуль остается почти 3см глубины подрозетника. Рассмотрим то, что мы купили и смогли пощупать своими руками.

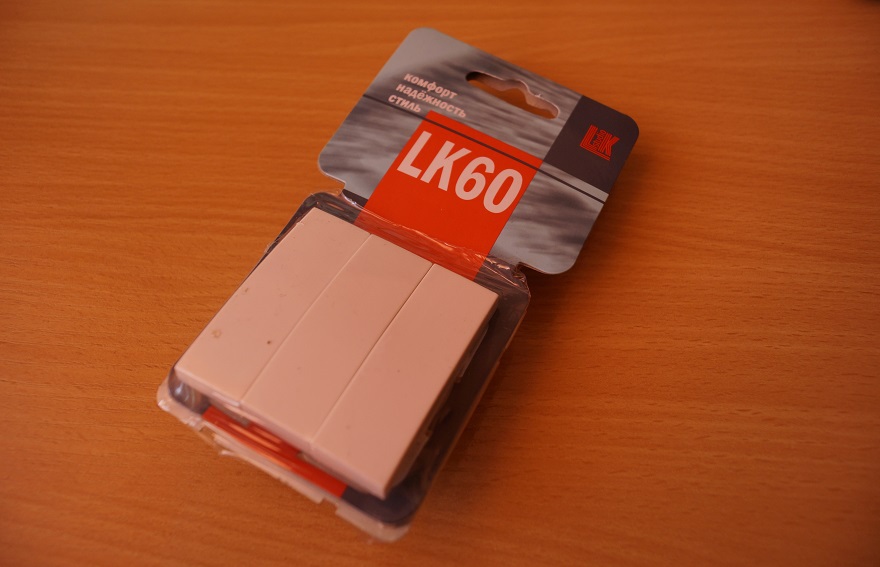

Трехклавишный выключатель

В отличие от большинства двухклавишных выключателей, обычно реализующих схему «один вход — два выхода», здесь мы видим схему «три входа — три выхода». Иногда может оказаться полезным. Цена 117 руб.

COOLRF: правильный выбор розеток и выключателей умного дома

Двухклавишный выключатель с подсветкой

Стандартная схема «один вход — два выхода». Цена 92 руб.

COOLRF: правильный выбор розеток и выключателей умного дома

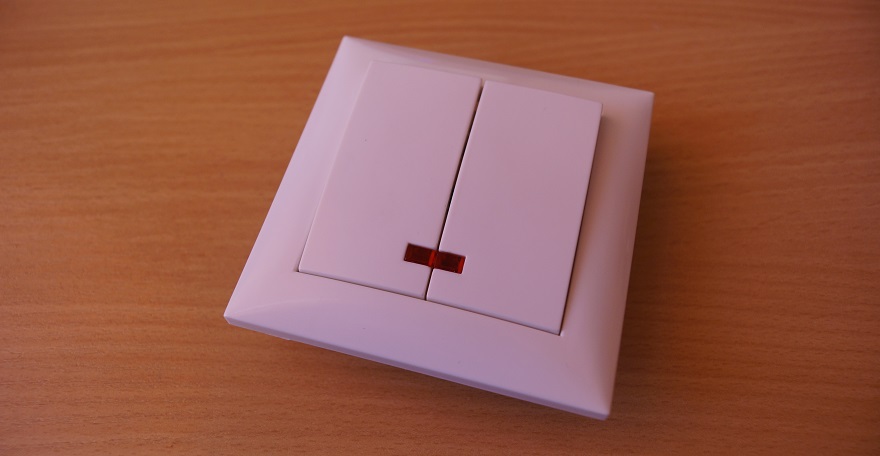

Подсветка реализована вот так:

COOLRF: правильный выбор розеток и выключателей умного дома

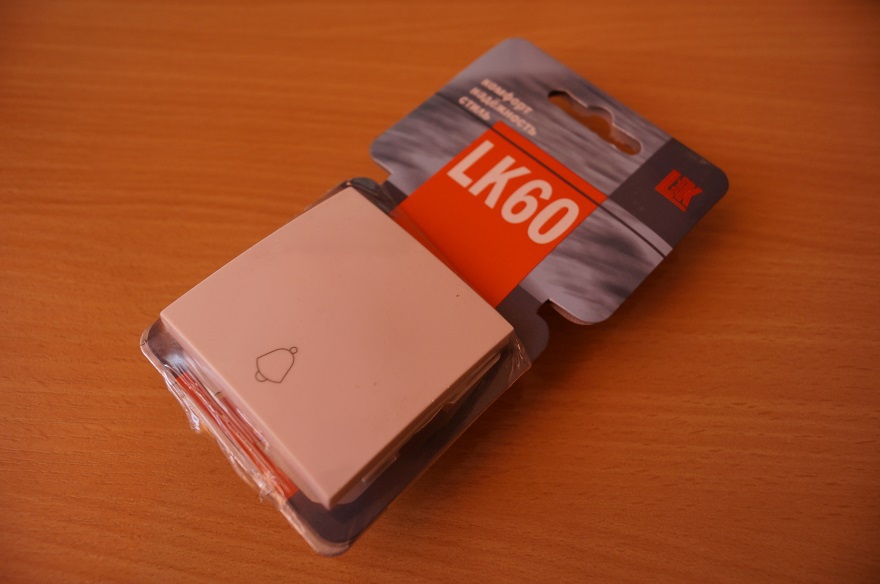

Кнопка звонка

Одноклавишный выключатель без фиксации с замечательным рисунком звонка. Цена 67 руб.

COOLRF: правильный выбор розеток и выключателей умного дома

Традиционно для управления освещением умного дома мы предполагаем использование кнопок, а не обычных выключателей. Это позволит реализовать управлением диммированием с помощью однокнопочного выключателя. Нажал, дождался пока освещение загорелось на нужную яркость, обрадовался, пошел дальше. Либо нажал и сразу отпустил, лампы зажглись на полную мощность. Подключив обычные выключатели так сделать уже не получится.

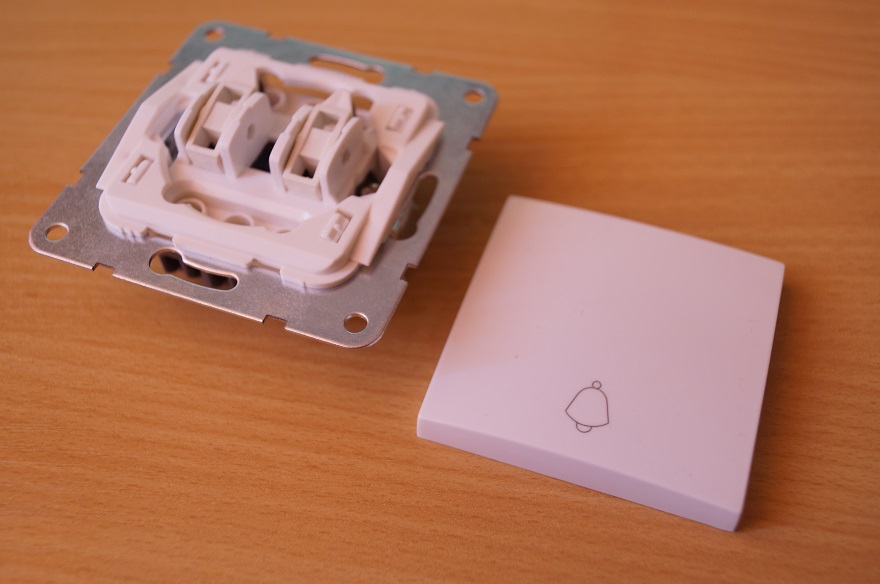

Если разобрать кнопку звонка можно увидеть, что используется внешне тот же механизм, что и в других компонентах. Но с установленными на специальные места вот такими пружинками:

COOLRF: правильный выбор розеток и выключателей умного дома

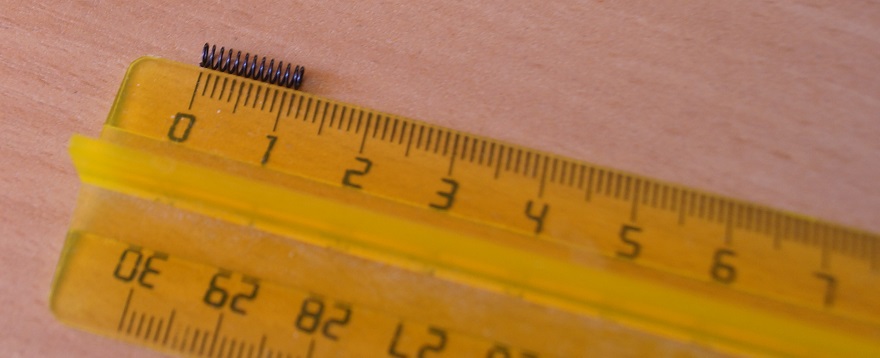

Внимательное сравнение разных компонентов LK60 показало, что действительно, все они делаются на базе одинаковых корпусов. И все они содержат специальные пазы для пружинок. Чтобы переделать обычный выключатель в выключатель-кнопку, нужно всего-то навсего поставить в него «волшебную» пружинку.

COOLRF: правильный выбор розеток и выключателей умного дома

Таким образом можно получить двух и трех-клавишные вариации специальных «умнодомовых» выключателей. И не запариваться с избавлением от рисунка «звоночек» на кнопке для управления лампой. Рисунок кстати сделан на совесть (возможно, лазером), убрать его без вреда основанию не получится.

Бюджетные рамки

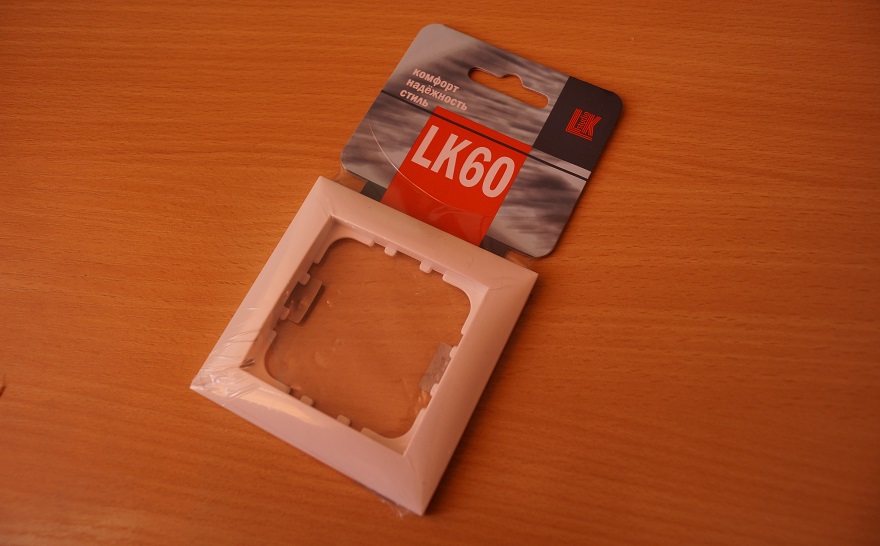

Бывают разных цветов. В OBI были только белые и серые. Цена 17 руб.

COOLRF: правильный выбор розеток и выключателей умного дома

В надетом на выключатель виде выглядят так:

COOLRF: правильный выбор розеток и выключателей умного дома

Не бюджетные рамки

Мы купили на пробу рамку «светлое стекло». Выполнена качественно, хоть в установленном виде немного и «ёрзает». Цена 365 руб.

COOLRF: правильный выбор розеток и выключателей умного дома

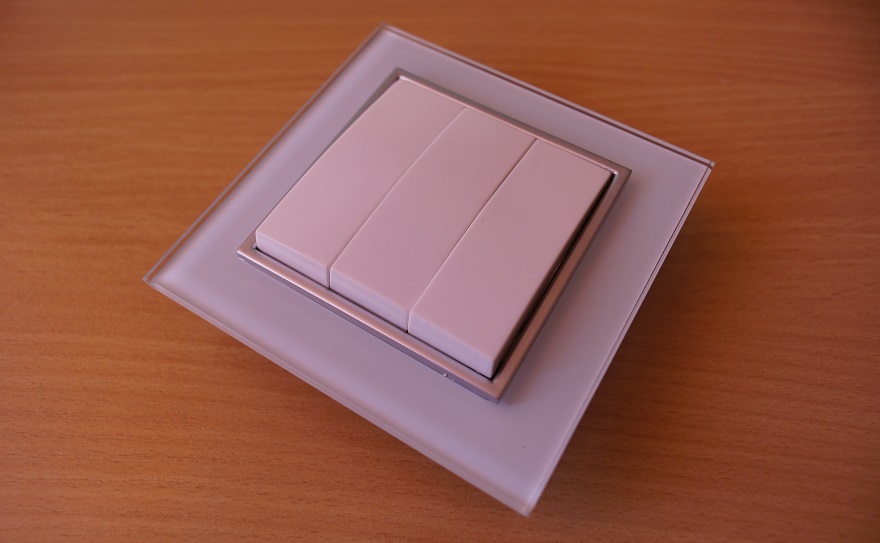

Консультанты OBI уверяли, что можно будет разобрать эту рамку и вставить за стекло любой свой рисунок. Первое оказалось правдой, а второе — откровенным враньем. Рамка легко разбирается на компоненты, но цвет стекла обусловлен не вынимаемым вкладышем, а напылением краски на обратной стороне. Вот так рамка выглядит на выключателе:

COOLRF: правильный выбор розеток и выключателей умного дома

Довольно не скучно. Особенно для тех, кто фанатеет от китайских стеклянных выключателей LIVOLO. Рамки бывают разными - не только стеклянными, но и деревянными. Цвет «вкладыша» рамки (на нашей — серебристый) тоже можно варьировать. В OBI было только два цвета стекла, так что дерево пощупать не удалось.

Итого

Серия LK60 должна отлично подойти для управления нашими модулями. Выключатели этой серии легко могут быть доработаны до функционала «кнопок», занимают очень мало место в стенных коробках, удовлетворят большинство ожиданий по внешнему виду. Цены на компоненты линейки тоже радуют. Да, стекла конечно дорогие, но это только для тех, кто желает выпендриваться.

Кстати для тех, кто желает. Обычные рамки вполне могут быть доработаны светодиодами, зажигаемыми по сигналам с управляющего радиомодуля. Достаточно просверлить в рамке отверстие нужного диаметра и посадить туда на клей светодиод. Снаружи это выглядеть будет вполне адекватно, конструкция рамки позволяет разместить все необходимое изнутри.

Для тех, кто хочет выпендриваться сильнее — вполне можно доработать стеклянные рамки. Как минимум — выгравировать на обратной стороне стекла подписи/иконки к кнопкам. Как максимум можно добавить подсветку и другую индикацию чего-либо. Пустого места сзади стеклянной рамки нет, но вполне можно проделать бороздки для проводов и размещения SMD-светодиодов в пластиковой подложке. Может получиться очень красивая и функциональная штука. Мы обязательно попробуем сделать так и расскажем вам о своих достижениях в наших следующих постах.
