Плеер из журнала Playboy (продолжение эпопеи)

в 12:25, , рубрики: diy или сделай сам

Доброго времени суток! Начну с того, что как-то давным-давно, а именно в 2011 году, я приобрел журнал Playboy, в который входила страница с видеорекламой. Сразу хочу оговориться, что данный «проект» был сделан только из спортивного интереса и из-за наличия свободного времени по вечерам (общий трафик статьи чуть менее 2Мб) Кого заинтересовало, прошу под кат…

Подробно тут останавливаться не буду, этому выпуску журнала посвящена не одна статься на хабре ( habrahabr.ru/post/119722/, habrahabr.ru/post/120156/ ). После наступления нового 2014 года было решено что-нибудь-таки сделать с этим девайсом. За предыдущие несколько лет времени меня хватило только на то, чтобы прошить в него готовую miniOS (minios-1.0.37-tronix с www.vogeeky.org/), подпаять и переназначить кнопки — этого было достаточно чтобы вдоволь наиграться в танчики (в прошивке есть NES эмулятор). Так же было заказано на ebay два корпуса для PSP (по размерам плата и экран в аккурат входили в него).

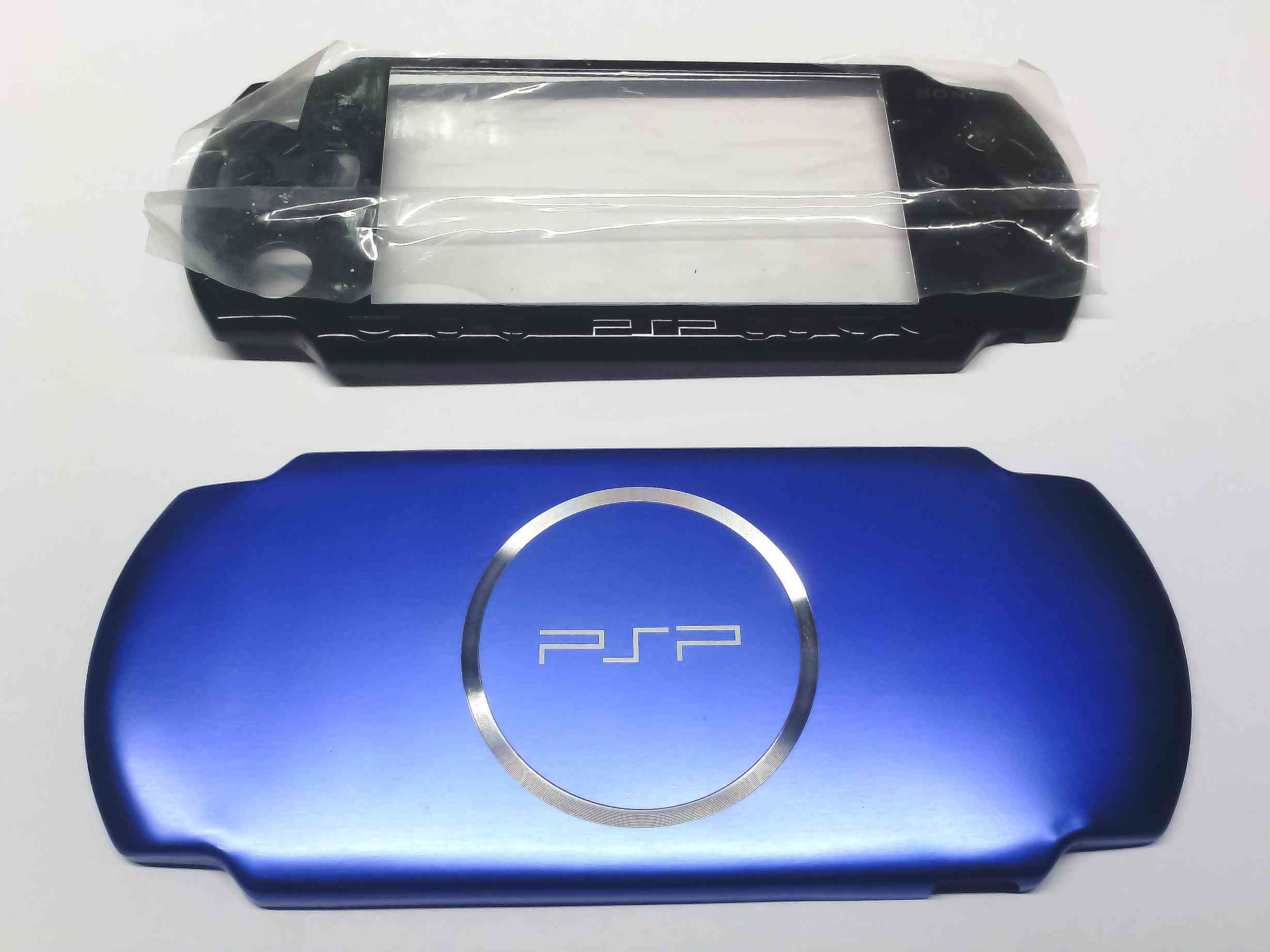

В связи с некоторыми особенностями конструкции «оригинального» корпуса для PSP (слишком много внутренних перегородок и ребер жесткости), было решено использовать от него только переднюю панель. Задняя крышка подошла от второго китайского экземпляра. Все «потроха» плеера продолжали быть приклеенным к странице журнала, которая уже порядком потрепалась в связи с перекладыванием с места на место.

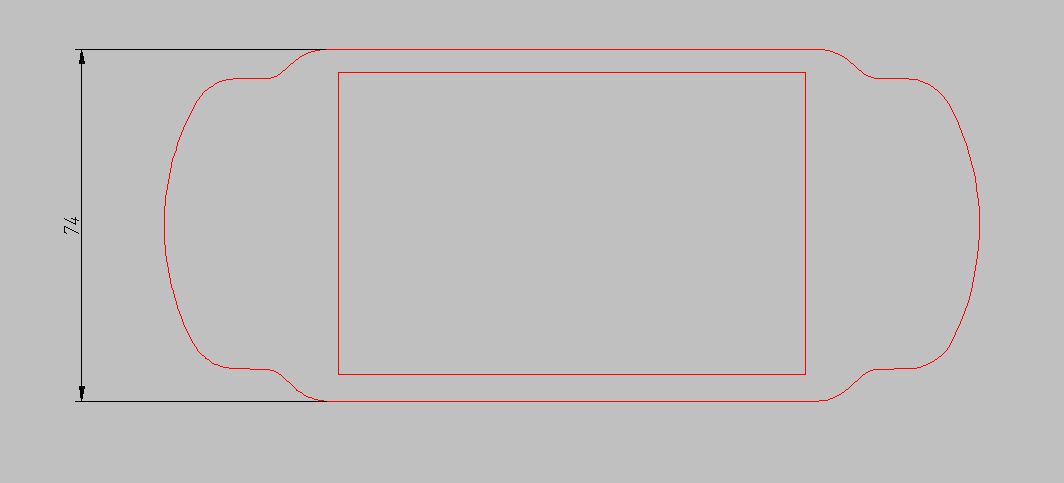

Первое, что я сделал — это заказал из прозрачного оргстекла толщиной 8мм среднюю часть корпуса (благо компаний по лазерной резке оргстекла у нас хватает), сложив все три части, получилось довольно неплохо и было решено продолжать.
На скорую руку были сделаны платы кнопок (их пришлось «обгрызть» кусачками, ибо они занимали слишком большую площадь, можно было предусмотреть сразу необходимую конфигурацию плат, но в тот момент времени не хватило). Платы вклеил на термоклей, притом последнего не жалел и залил им все что только можно вокруг кнопок. Отверстия неправильной формы предварительно высверливал тонким сверлом, затем просто выломал. Одна кнопка оказалась незадействованной (самая большая), на нее я повесил подсветку всех кнопок (это пришлось предусмотреть при разводке плат — светодиод около каждой кнопки).
В переднюю панель PSP таким же способом была вклеена матрица (на «оригинальном» корпусе имеется стекло, в отличии от китайского, в котором просто был прямоугольный вырез).
На чипе имеется встроенный интерфейс SD карты, поэтому ничего не помешало подпаять несколько проводов и вывести ее наружу ( www.vogeeky.org/hardware/sd-mmc ). Очень удобным для этого оказался переходник SD-microSD. Так как файлы на карту можно заливать через miniUSB, я решил сделать недоступным карту без снятия задней крышки.

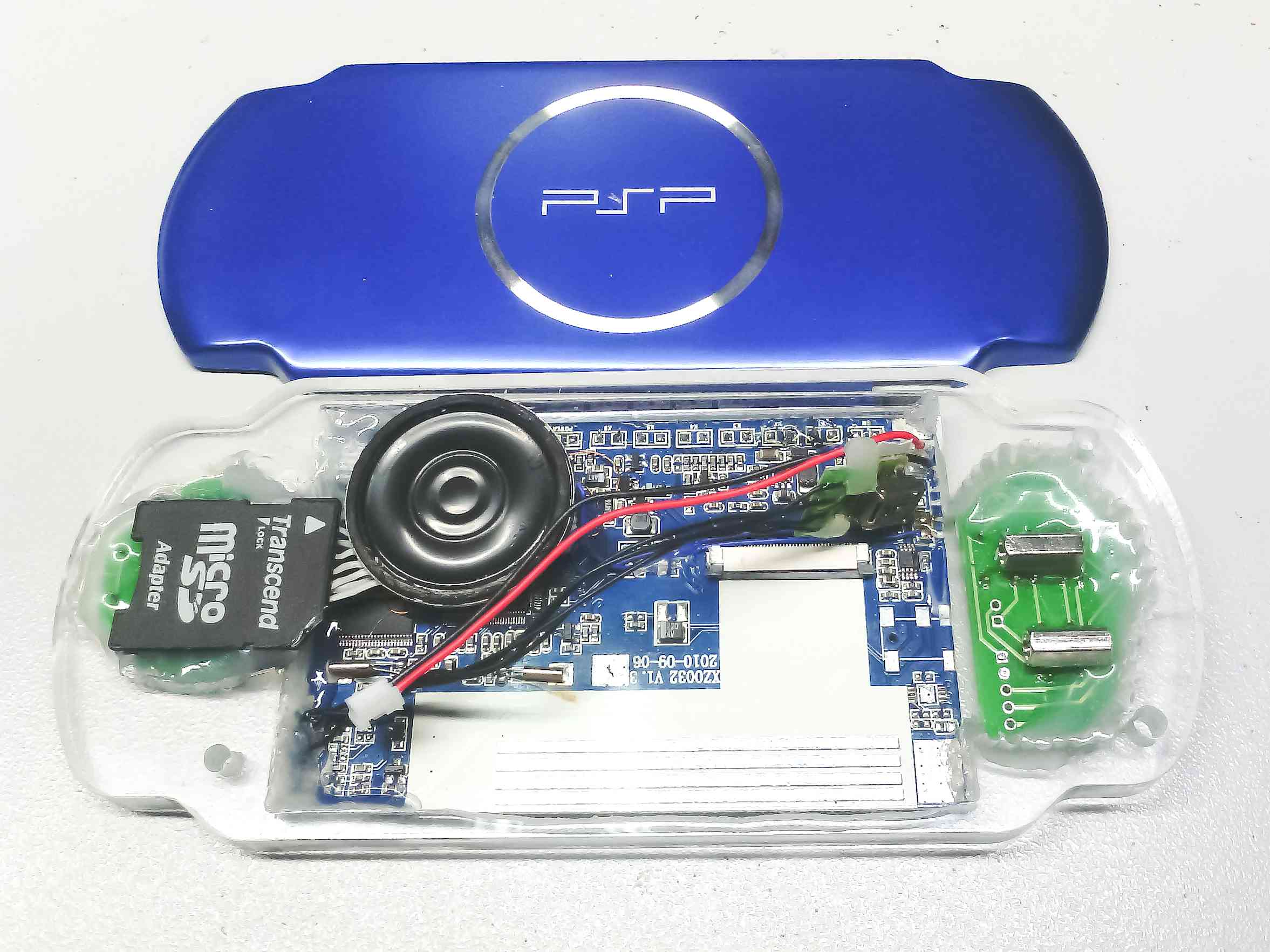

Все что можно было приклеить — было приклеено. Плата аккуратно встала на свое место (для того, чтобы можно было снимать переднюю панель был сделан вырез для шлейфа в средней части корпуса), аккумулятор было решено заменить на более мощный (2,3А). Разъем miniUSB был прикручен на маленькие винтики и залит клеем.
Думаю обязательно найдутся те, кто будет подсчитывать стоимость «проекта», поэтому сразу приведу весь расклад (по памяти):
Журнал — 150р;
Корпус PSP «оригинал»— 300р;
Корпус PSP Китай — 140р;
Вырезка оргстекла — 200р;
Аккумулятор — 300р;
Общее время — две недели по часу в день вечером;
Итого: 1090р.

Творите!
