Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить…

в 5:45, , рубрики: diy или сделай сам, how to open display enclosure, Micro Optics Display, визуализация данных, реверс-инжиниринг, рукожоп

Уважаемые дамы и господа, не повторяйте этот способ разбора Heads-up дисплея, так как после, с высокой вероятностью, останется лишь Android устройство без возможности отображения информации.
Ни одной статьи про разбор я не нашел, перед тем как начал разбирать, а жаль! Попытаюсь исправить этот недочет.

Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 1

Для отважных и любопытных фото вскрытия дисплея, а также больше десятка изображений внутренностей микродисплея под катом…

Мое знакомство с технологией Heads-up Display началось не с очков от поискового гиганта, а с горнолыжной маски с дисплеем MOD Live от Recon Instrument. Отличный был подаркок от друга на тридцатилетие! Жаль что я умудрился сломать дисплей в первый же выезд в горы в этой маске.

Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 2

Не буду расписывать маркетинговую чушь и очевидности про Heads-up Display его удобства и инновационность… Его вы сможете найти все это на сайте производителя и магазинов, продающих гаджеты. Дальше вас ждут фото вскрытого дисплея и только хардкор…

Причина поломки банальна — пытался отрегулировать на склоне угол обзора дисплея в маске, не разбирая ее. Владельцы MOD Live и, возможно Snow2, будьте осторожны!!! Защитное металлическое кольцо, поддерживающее шарнир дисплея, соскочило. Шарнир развалился на две части и, продолжая вращать дисплей по инерции, я порвал шлейф.

Было обидно, но в РФ сервис центров Recon Instruments найти не удалось. На одном из форуме ремонтников на объявление никто не откликнулся. Оставалось самостоятельно попытаться как-нибудь заменить шлейф.

Разбор основной части корпуса устройства очень простой, нужна лишь маленькая отвертка с шестигранными насадками. Когда-то купил такую отвертку и успешно починил аудио разьем в своем первом смартфоне Asus P535, вот и в раз отвертка пригодилась.

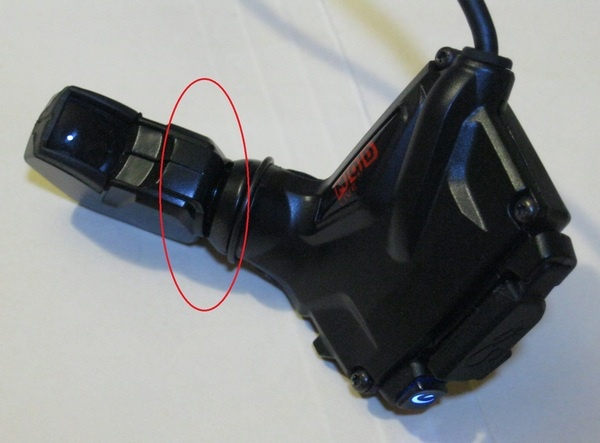

Собственно, на фотографии MOD Live из статьи обозначен шарнир, он же является и тем самым местом, где я умудрился порвать шлейф.

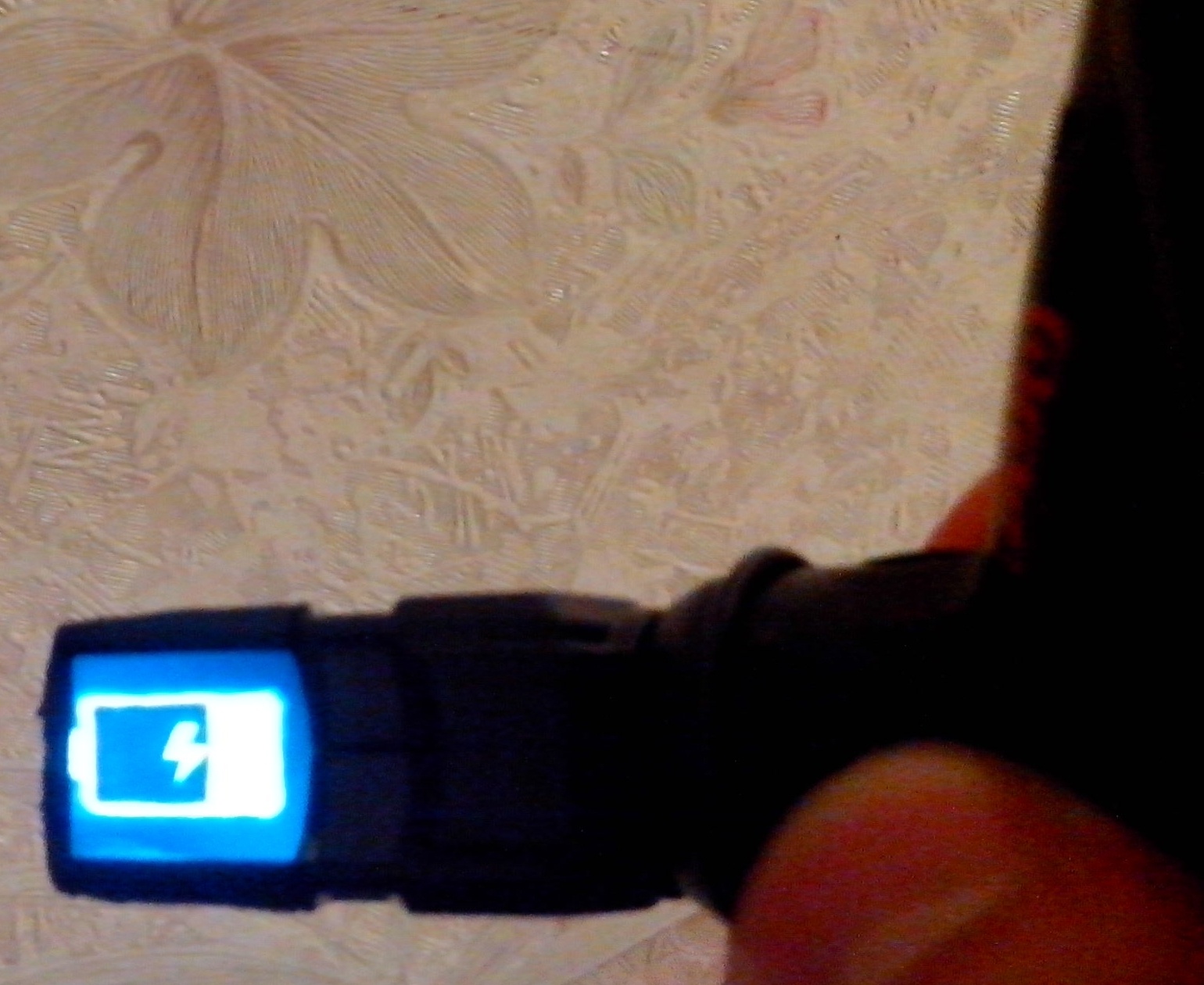

Дисплей, когда он еще работал…
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 4

Печатная плата MOD Live — это двухсторонний монтаж элементов, экранированные и влагонепроницаемые кожухи над процессором, памятью и обвязкой.

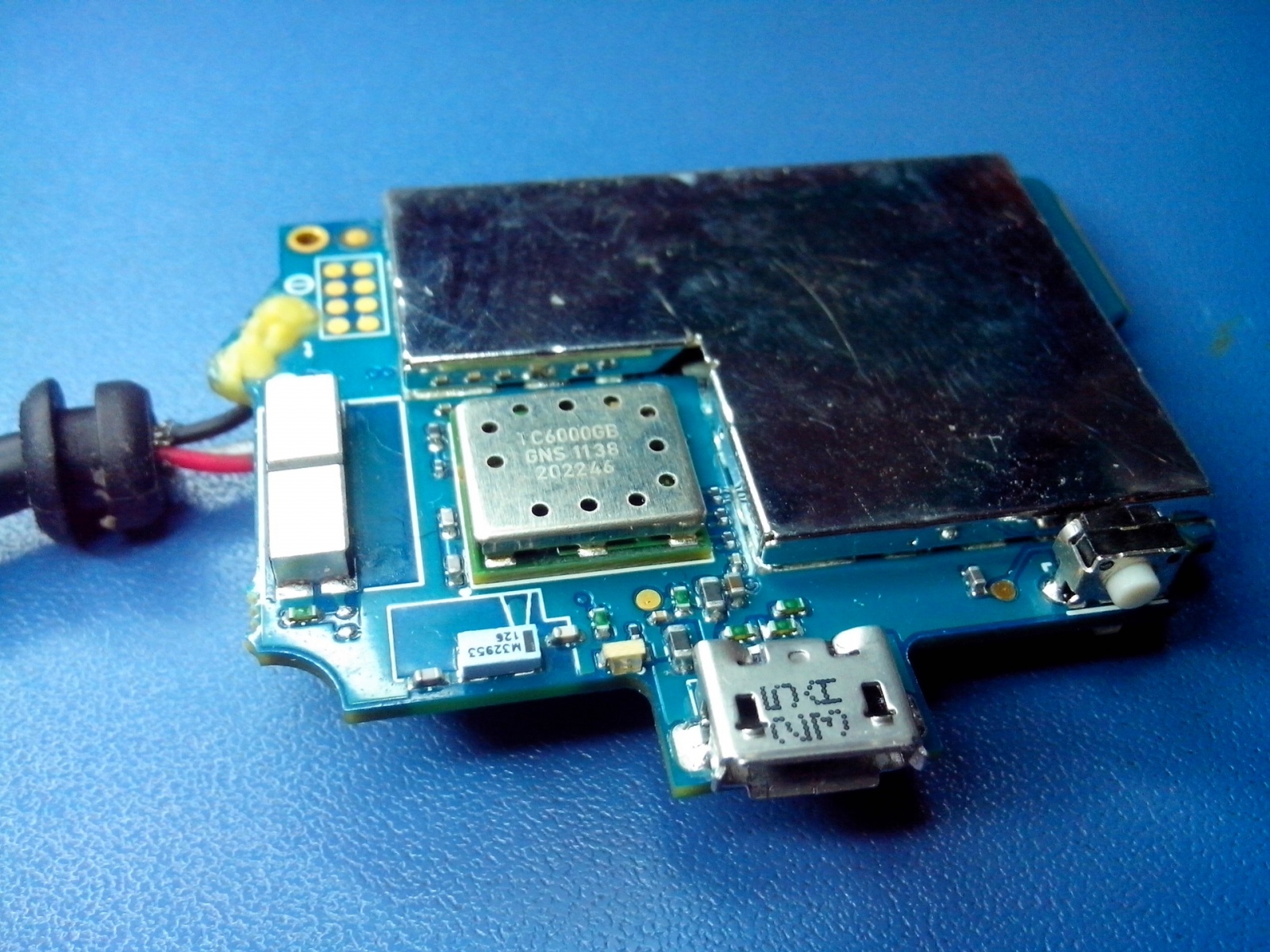

Снаружи датчик барометра:
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 5

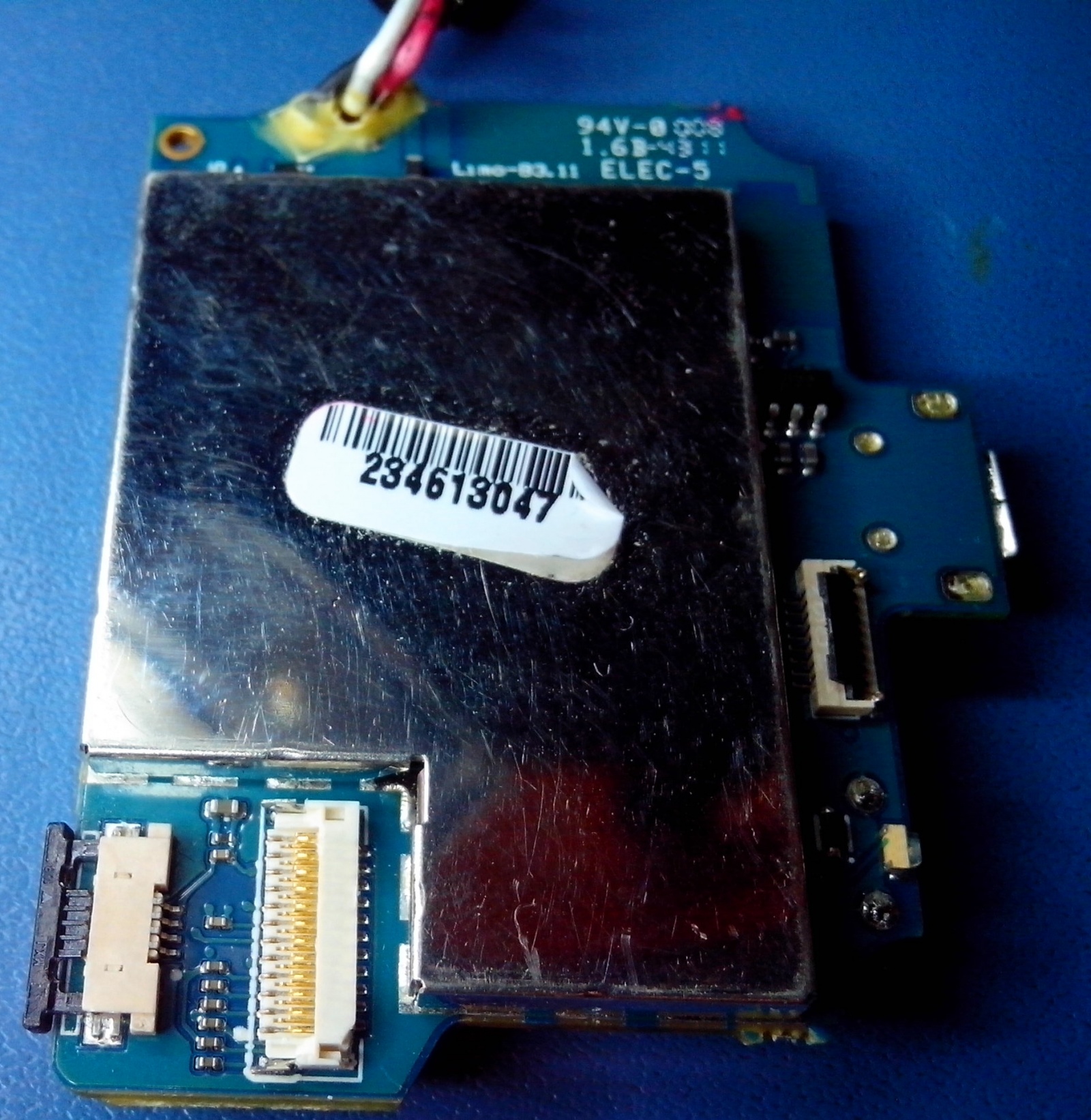

Разьемы подключения дисплея и диагностический разъем (справа от кожуха):
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 6

Кстати, может кто-нибудь узнает белый разьем дисплея на плате и где такой же разьем для smd монтажа можно найти в Москве? Буду благодарен за информацию!

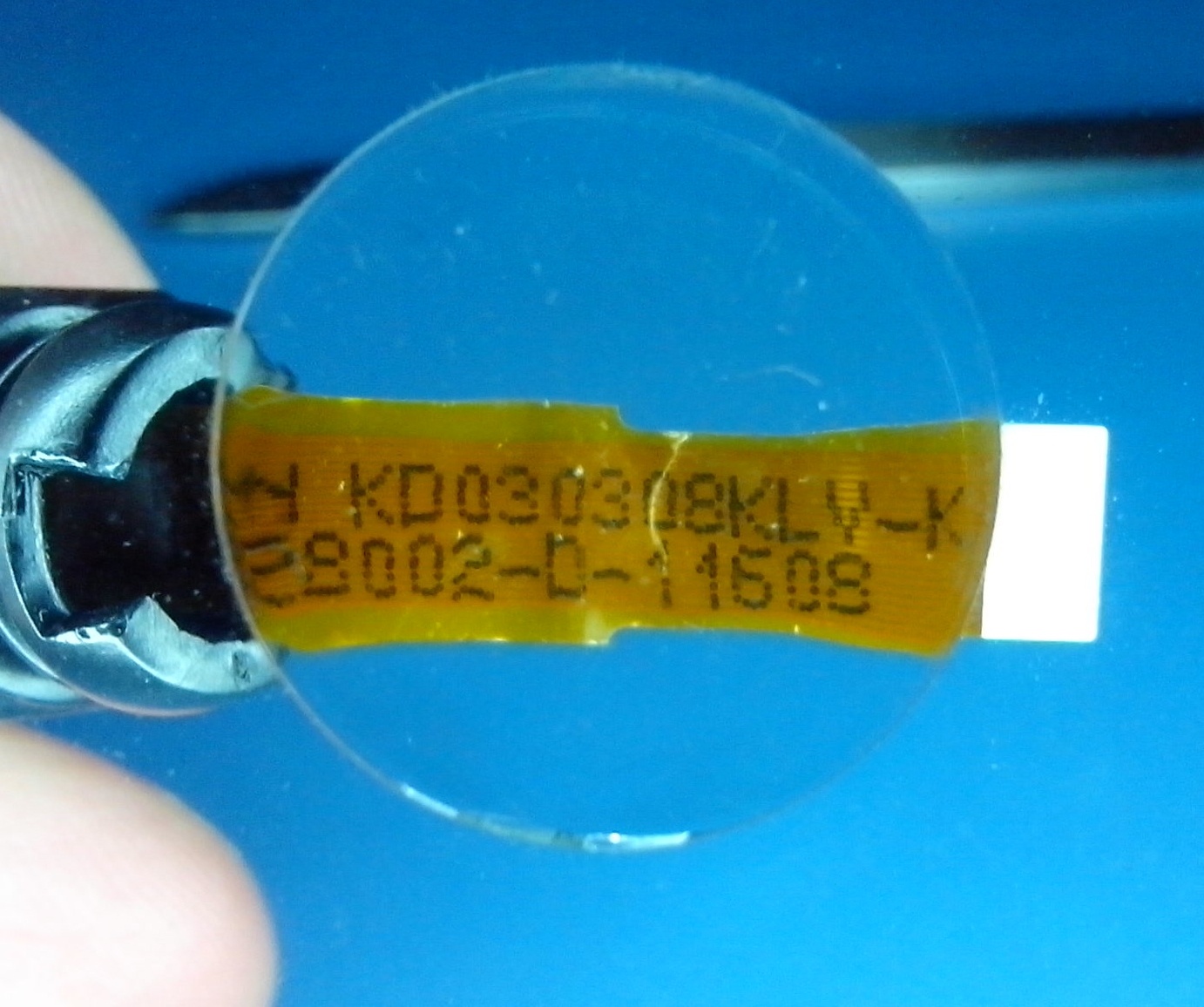

Порванный шлейф дисплея, прячущийся одной стороной в корпусе:
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 7

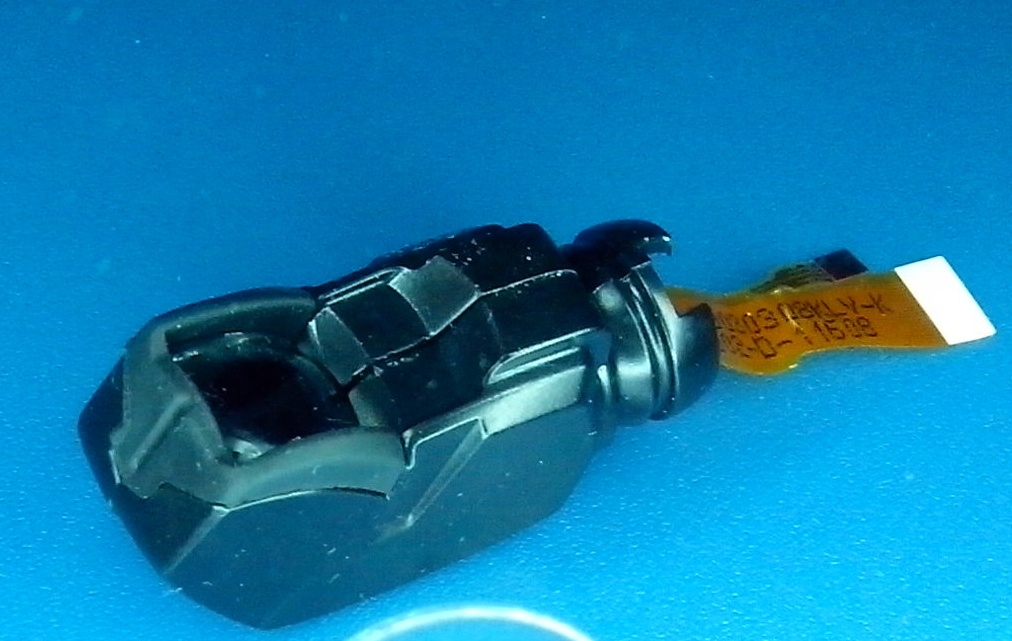

А теперь самое сложное в разборе — неразборный корпус дисплея:
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 8

Никаких защелок, резинок-уплотнителей и прочего. Просто заплавленный на фабрике корпус из ABS пластика.

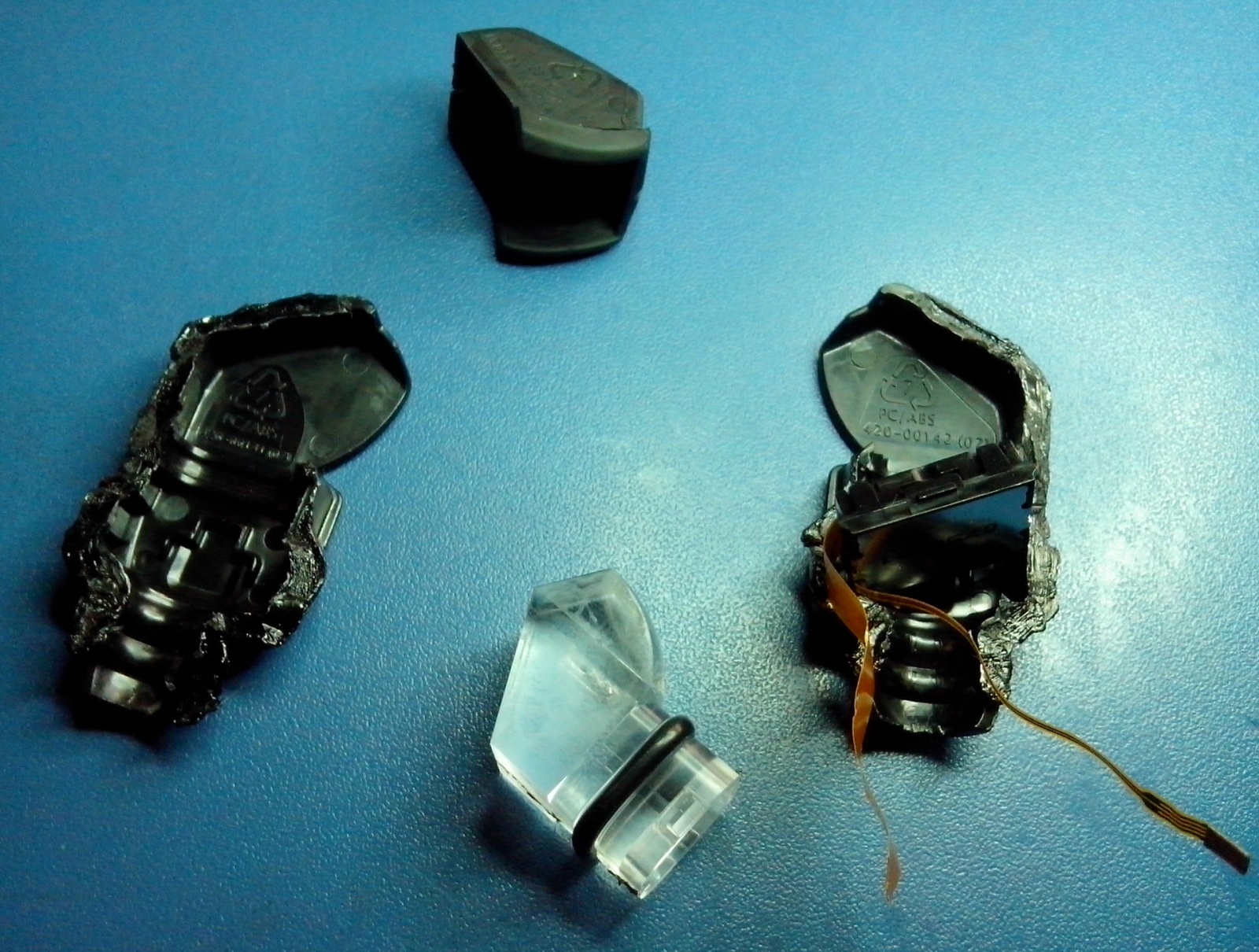

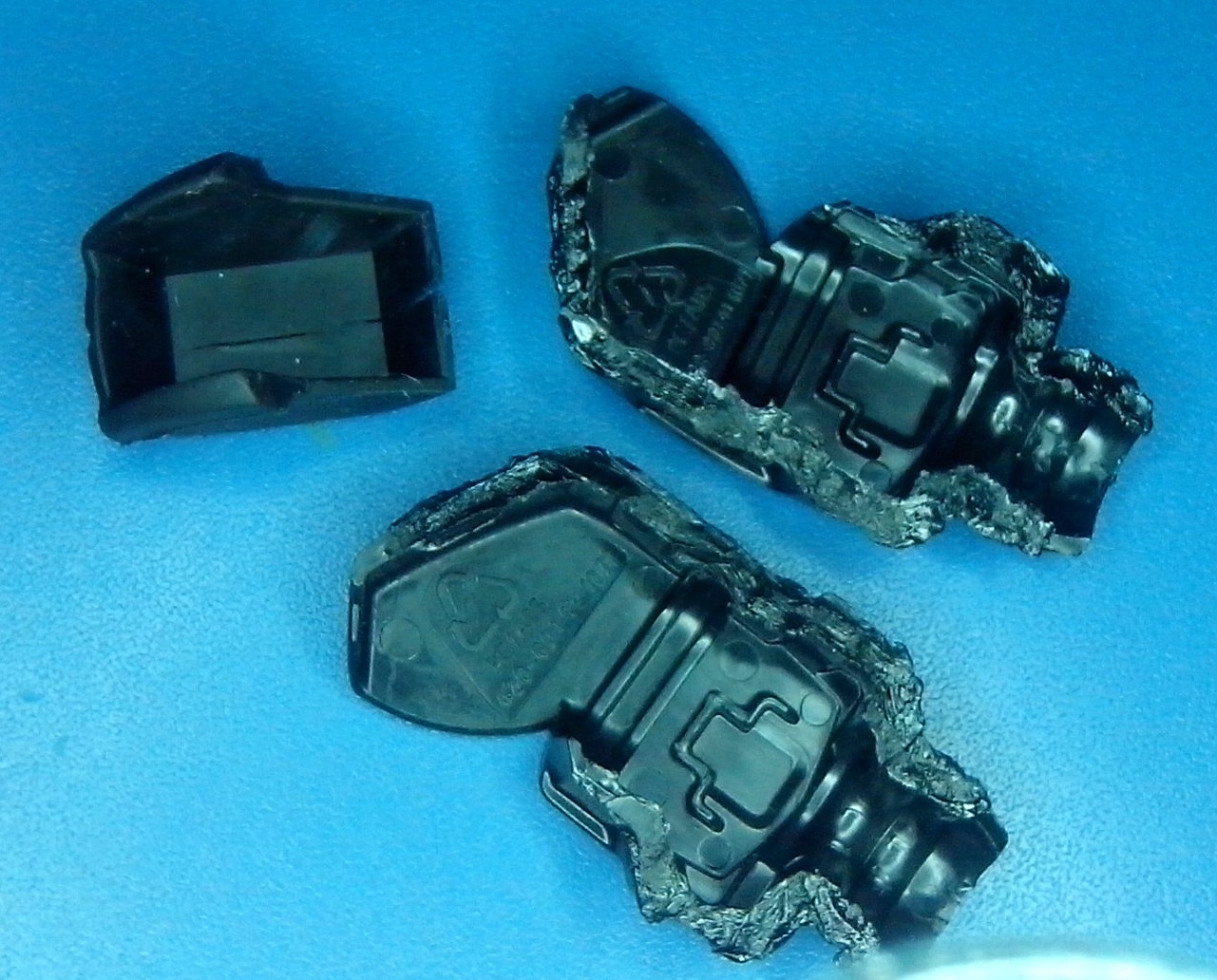

В дело вступает нагретый скальпель:
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 9
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 10

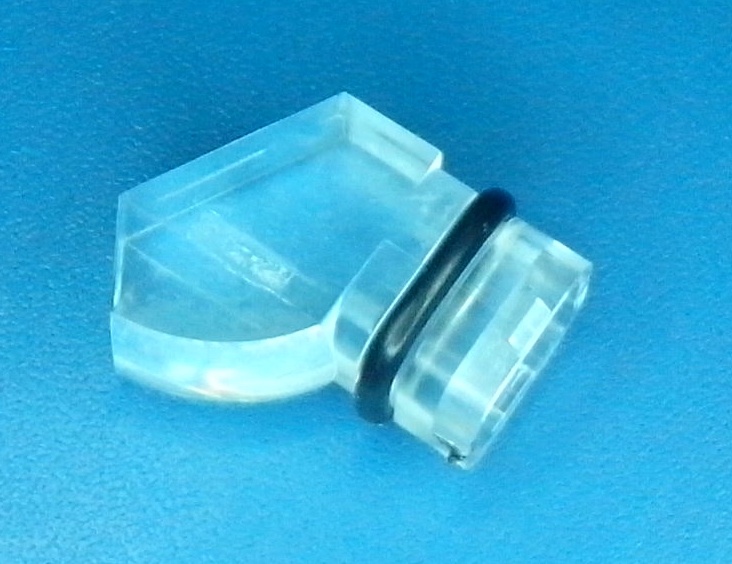

Призма с линзой:
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 11
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 12
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 13

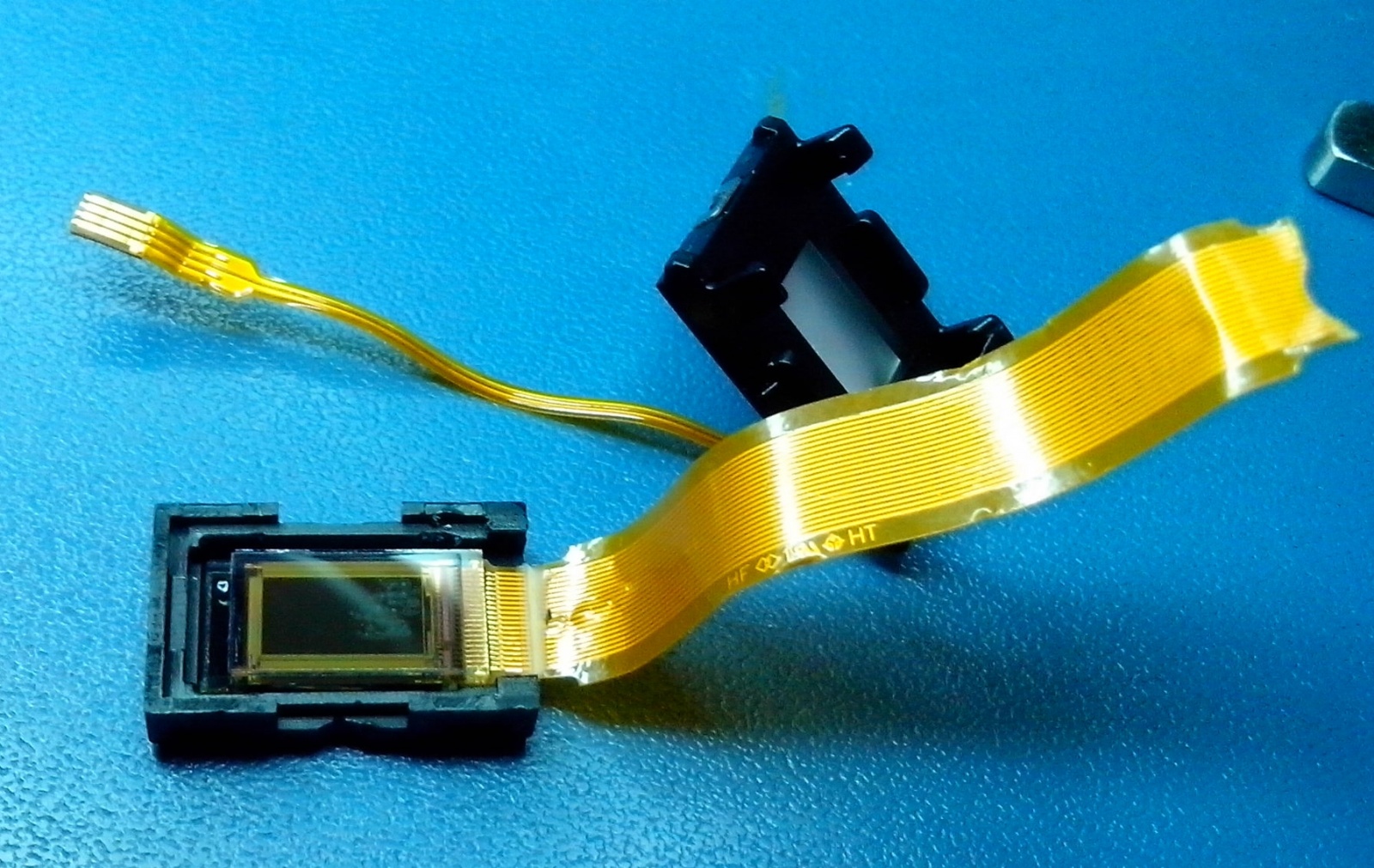

LED матрица с модулем подсветки в сборе:
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 14

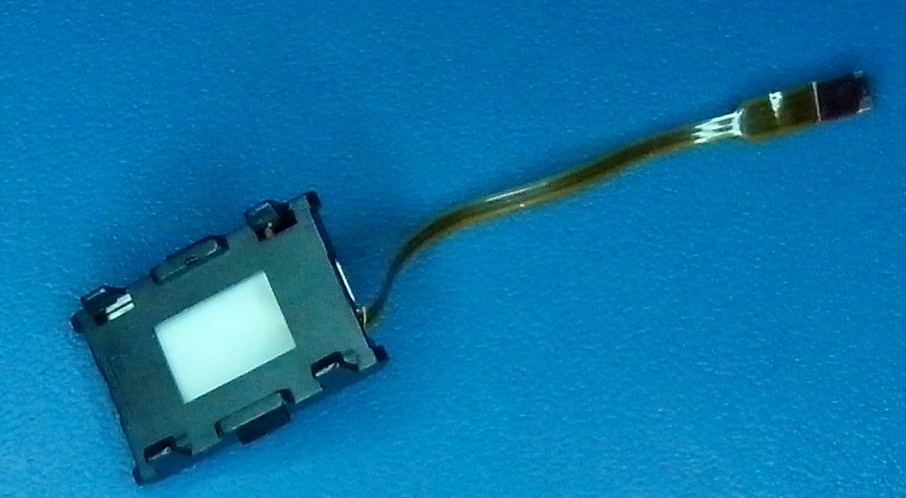

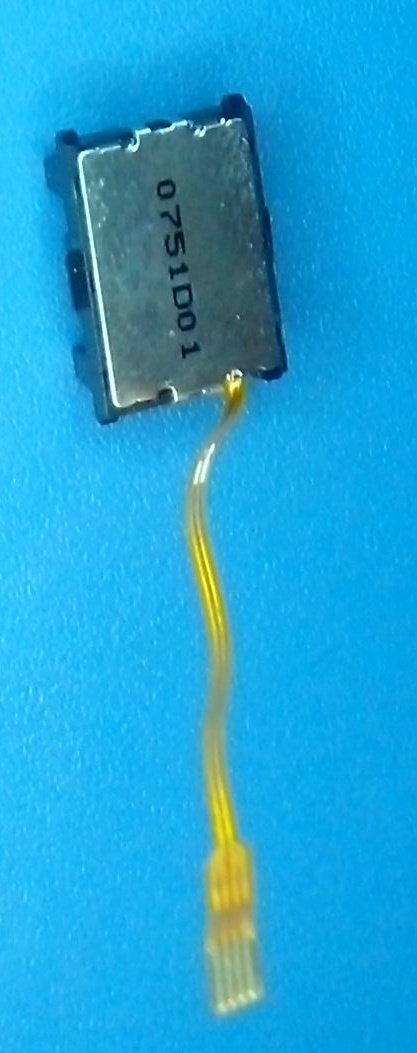

Только модуль подсветки:
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 15
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 16

Прощай LED матрица и шлейф:
Разбор Heads-up Display из горнолыжной маски Recon Instruments MOD Live. Попытка починить… - 17

У меня результат разбора — EPIC FAIL!!!

Желаю всем удачи, надеюсь фото помогут кому-то отказаться от разбора микродисплея, а кому-то сделать свое устройство из призмы, поливочного шланга, дисплея от android часов, оправы от очков и синей изоленты ;-)

Как вы считаете, почему при столь простой с виду конструкции Micro Optics Display, рынок еще не заполнен подобными устройствами?

Автор: igor_suhorukov

Источник
