Ламповый усилитель - 1

Коротко, в основном фото (перезалил в хорошем качестве). Сразу скажу, что опыта и познаний в радиотехнике было мало, сделал много ошибок. Не являясь фанатичным любителем теплого лампового звука, для меня был интересен сам процесс сборки.

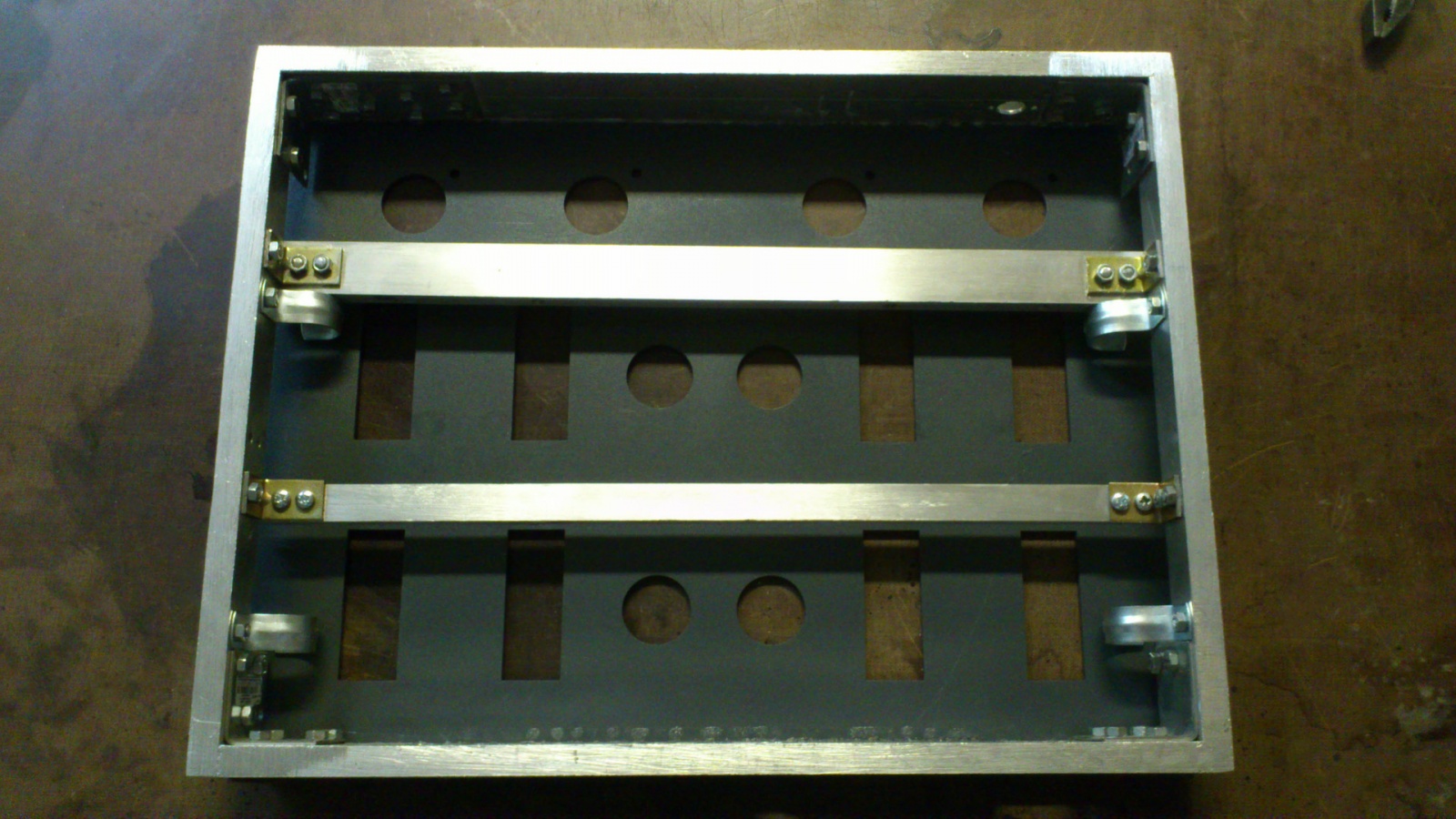

Самое сложное — найти выходные трансформаторы. Себе купил уже готовые от усилителя ТУ-100М (долго не выбирал, взял какие были). Каркас делал из алюминиевого профиля и запасом по прочности немного переборщил.

Ламповый усилитель - 2

Верхнюю часть корпуса сделал из 3мм стали. Отверстия для трансформаторов и ламп были вырезаны лазером. Дно тоже было вырезано из 2мм стали с вентиляционными отверстиями:

Ламповый усилитель - 3

Передняя панель из куска алюминия:

Ламповый усилитель - 4

Схема

Оконечный усилитель собран по двухтактной схеме на двух лампах Г-807. Предварительный усилитель содержит два каскада усиления, собранных на двойном триоде 6Н9С (зарубежный аналог 6SL7).

Достоинства 6Н9С:
1) Лампа изначально разработана для звукового применения;
2) Два триода в баллоне;
3) Высокая линейность;
4) Широкое распространение, невысокая цена.

Недостатки 6Н9С:
1) Высокое внутреннее сопротивление.

Предоконечный усилитель (промежуточное звено между однотактным и двухтактным усилителями) собран по фазоинверсной схеме на двойном триоде 6Н9С, основное назначение –формирование из входного сигнала двух взаимно противофазных, равных по амплитуде сигналов. В схеме ТУ-100М лампа усиливает входной сигнал и усиленное ею напряжение поступает на сетку лампы первого плеча двухтактного усилителя.

Часть выходного напряжения первой лампы фазоинверсного усилителя подается на вход второй лампы этого усилителя. Напряжение, усиленное второй лампой фазоинверсного усилителя, поступает на сетку лампы второго плеча двухтактного
усилителя. Таким образом для первого плеча двухтактного усилителя сигнал проходит через одну лампу, а для второго через две.

Ламповый усилитель - 5

Было бы лучше, если напряжение, подаваемое на вход первого плеча, было бы равно напряжению на вход второго плеча. Сделал немного другую схему, с измененным фазоинверсным каскадом.

Пробная схема:

Ламповый усилитель - 6

Преимущества:
1) Пониженные требования к фильтрации напряжения питания;
2) Крайне низкий уровень шумов;
3) Равные выходные напряжения плеч.

На форумах нашел еще один вариант:

Ламповый усилитель - 7

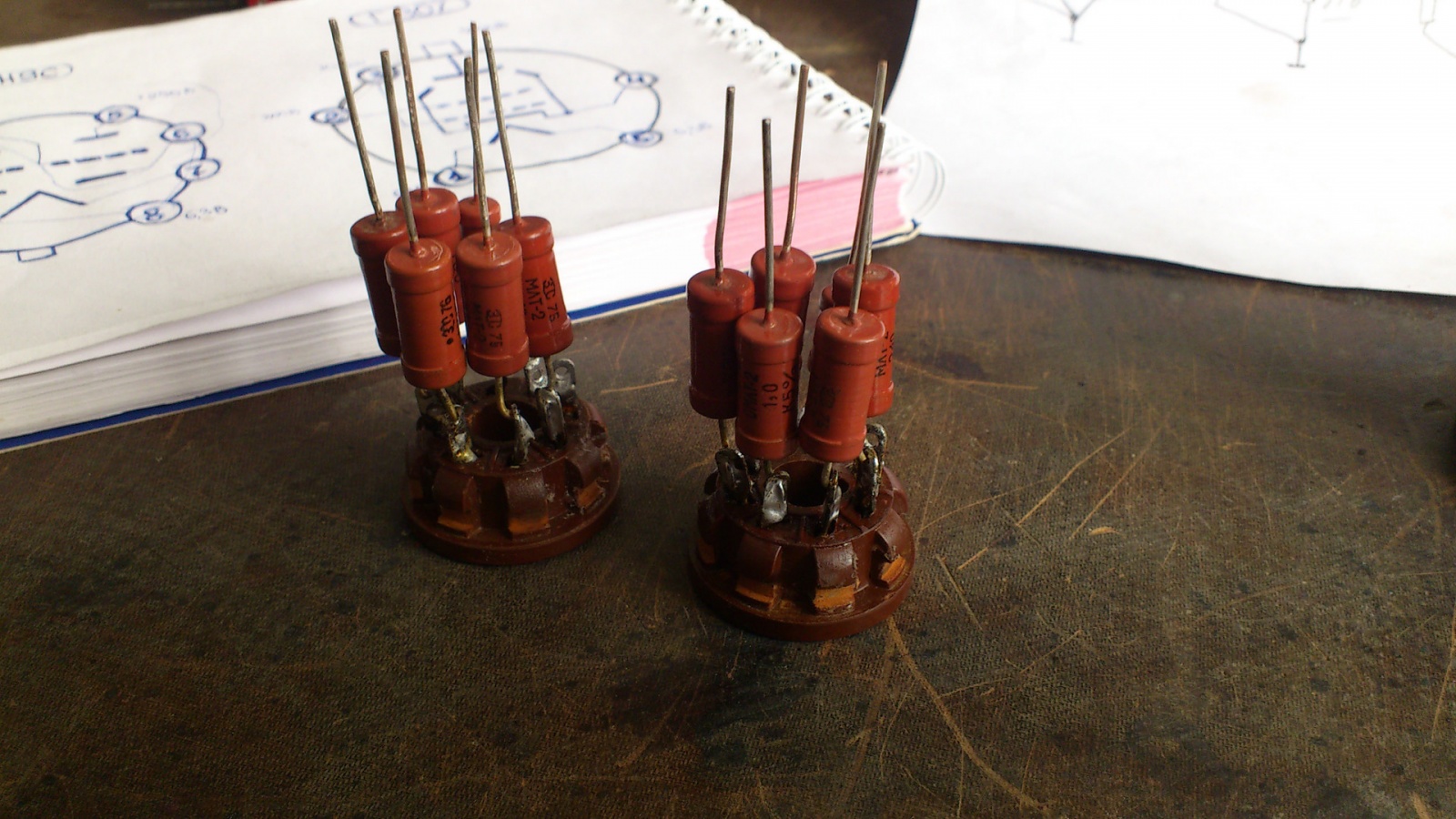

Панельки для ламп 6Н9С:

Ламповый усилитель - 8

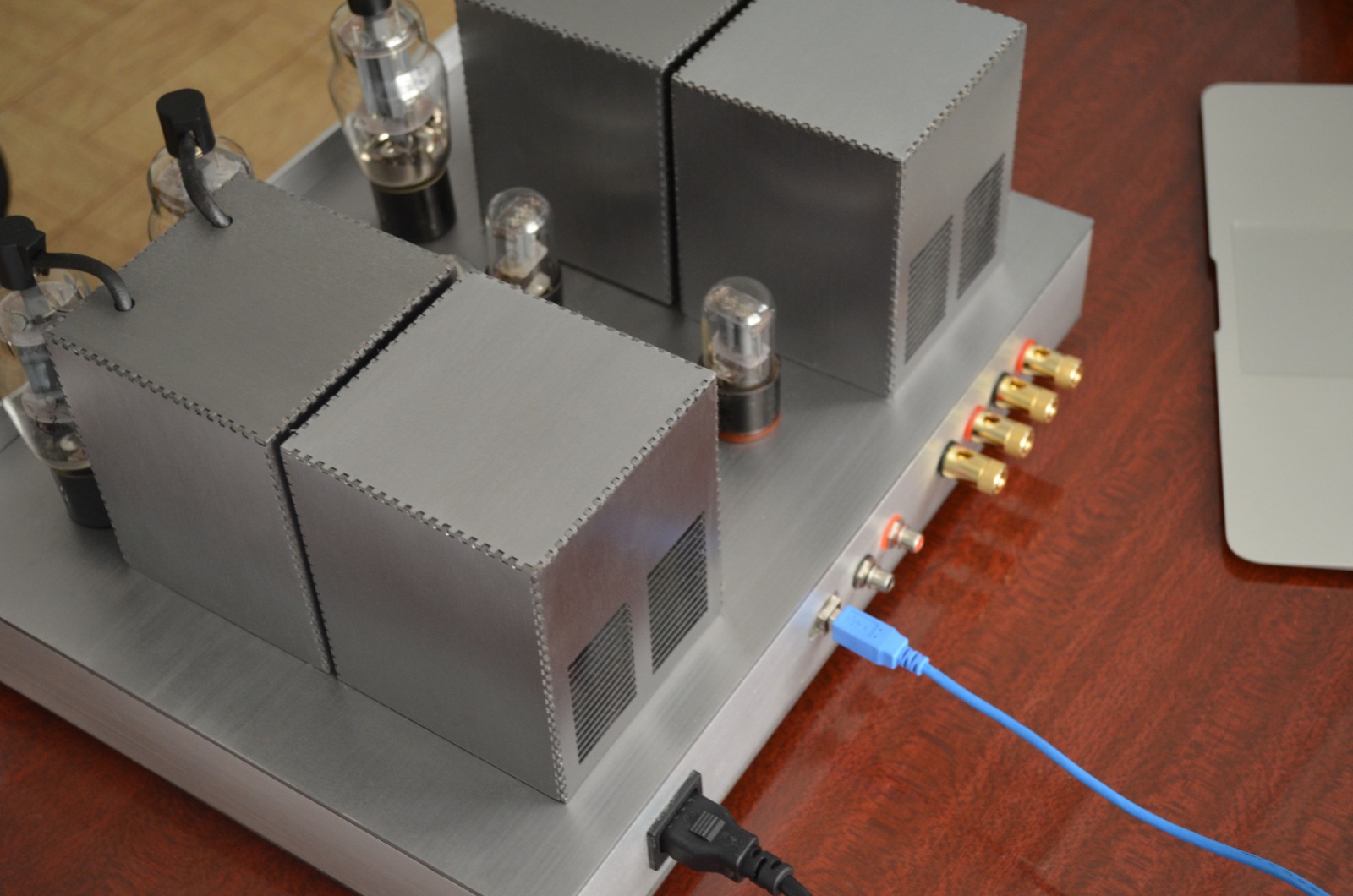

В корпусе усилителя собран ЦАП с возможностью подключения к компьютеру по USB:

Ламповый усилитель - 9

Ламповый усилитель - 10

Ламповый усилитель - 11

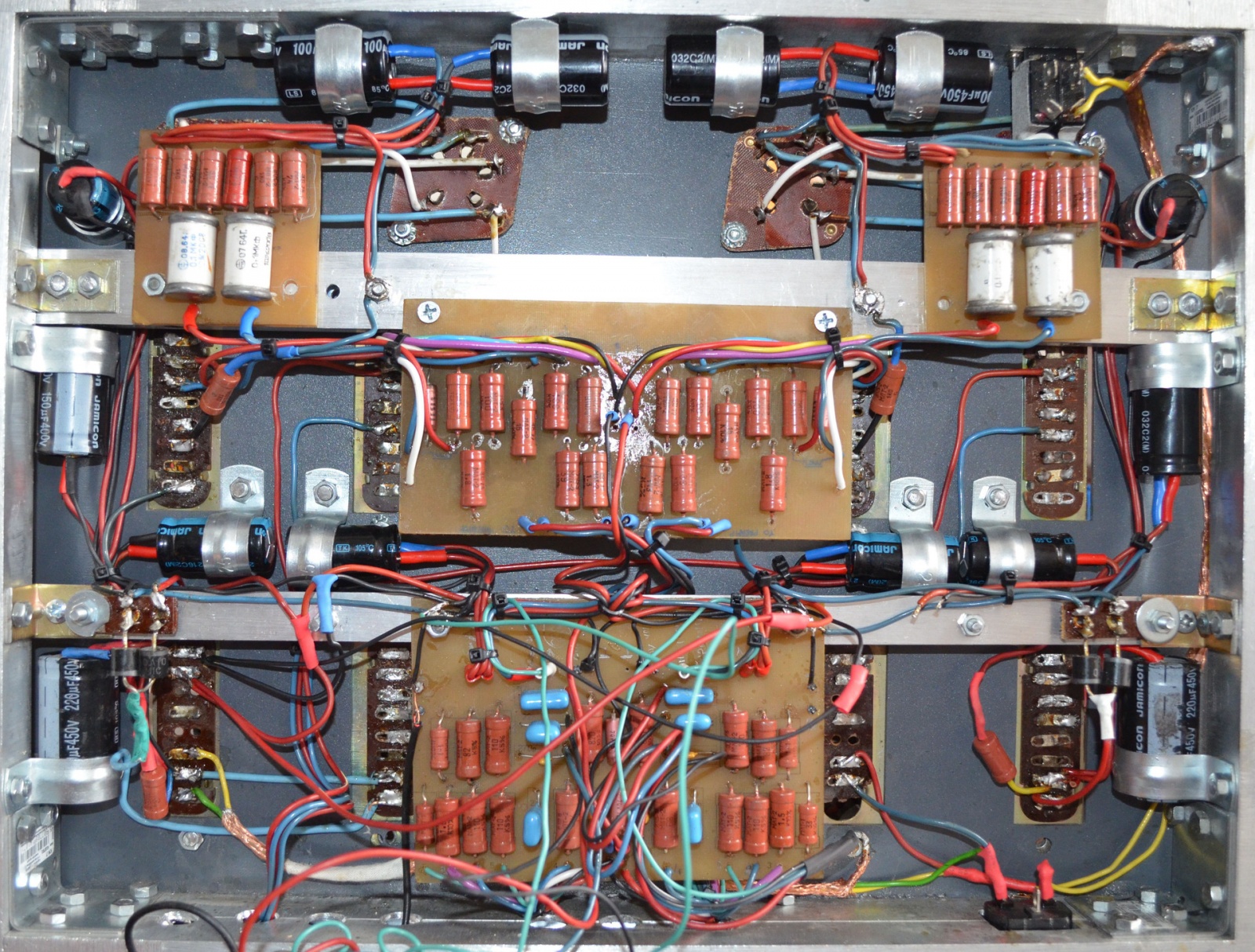

Наладочный вариант:

Ламповый усилитель - 12

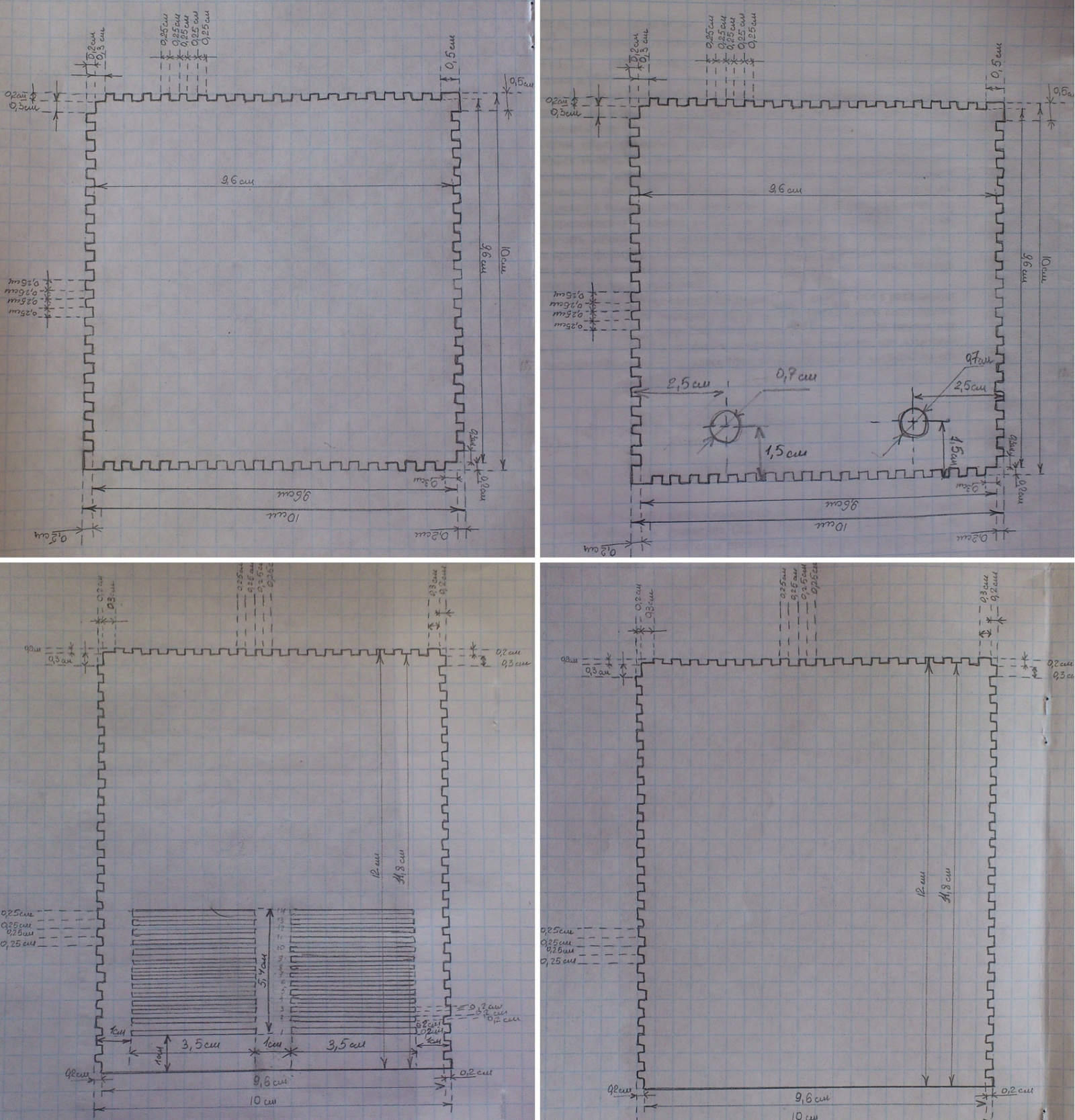

Экраны трансформаторов, первые наброски на бумаге:

Ламповый усилитель - 13

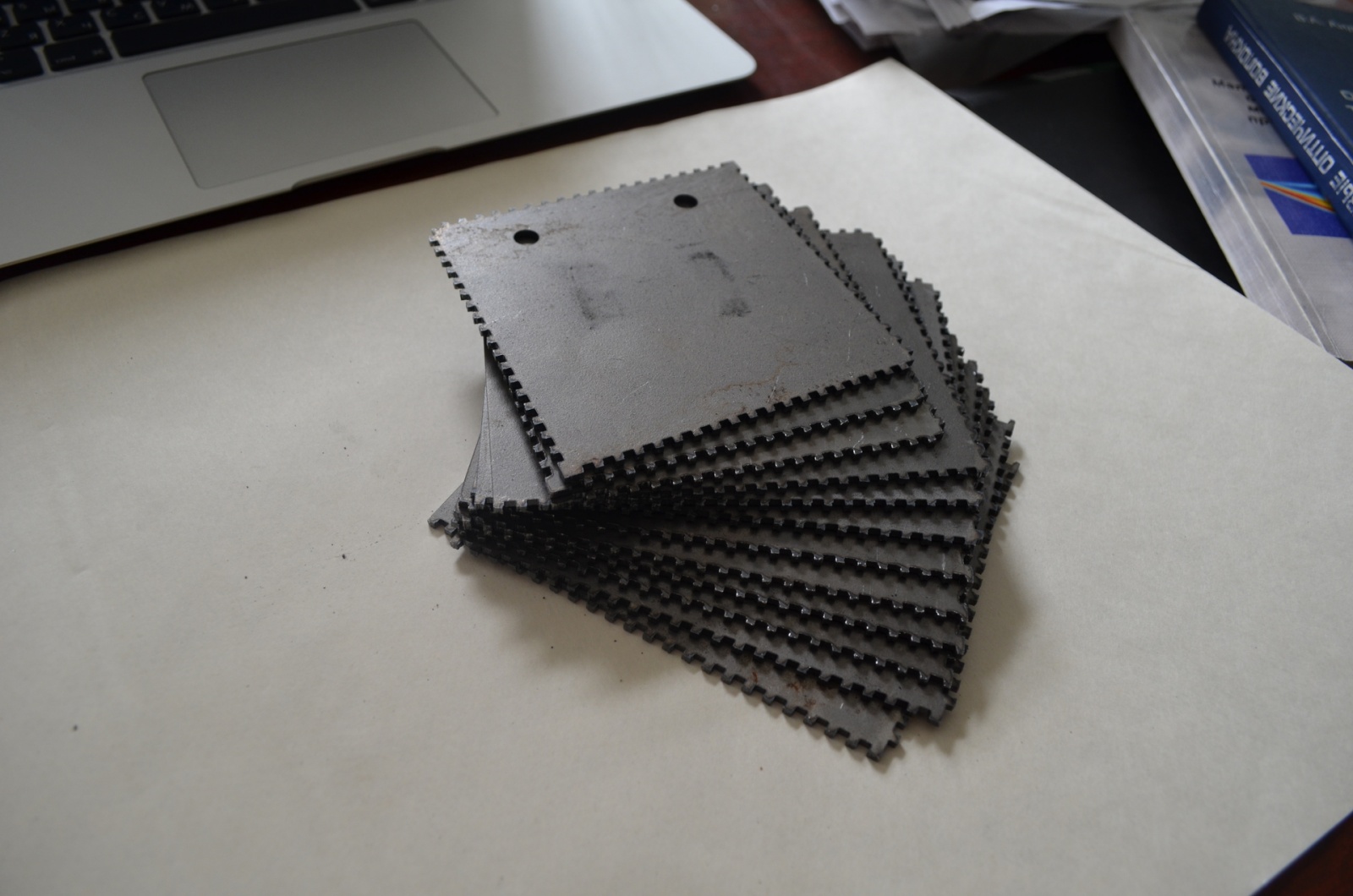

Вырезаны из 2мм стали:
Ламповый усилитель - 14

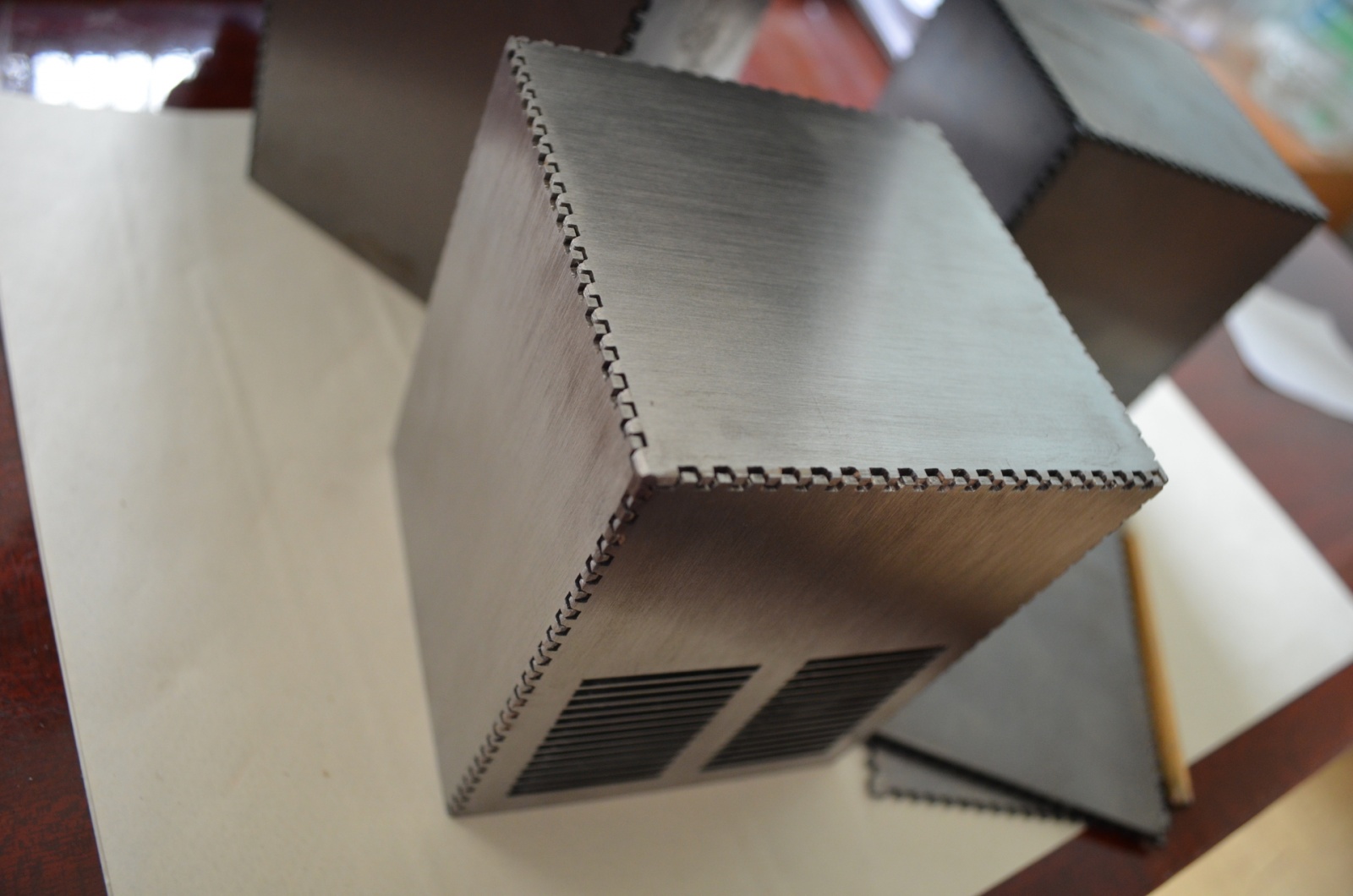

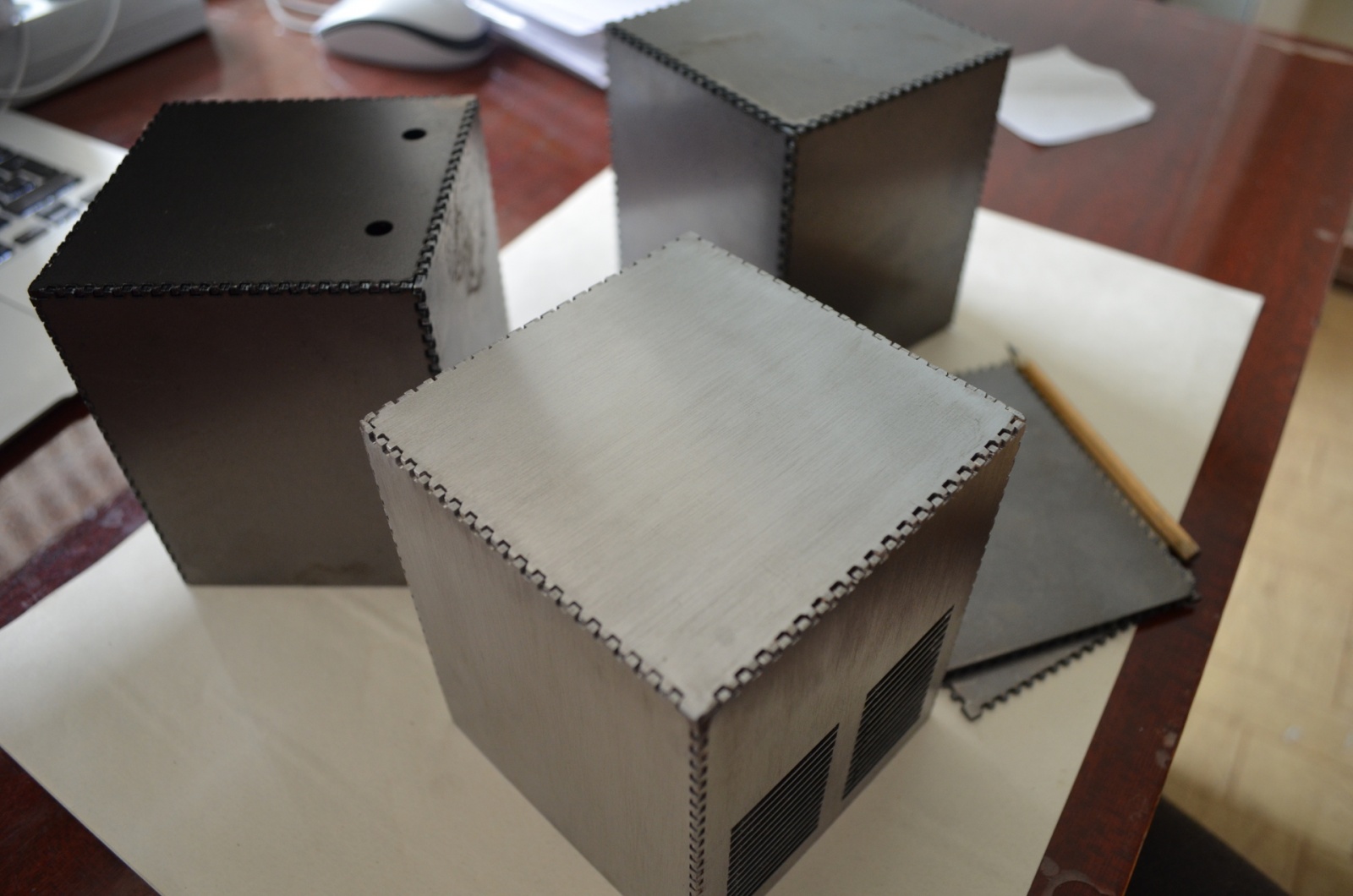

После подгонки напильником и шлифовки:

Ламповый усилитель - 15

Ламповый усилитель - 16

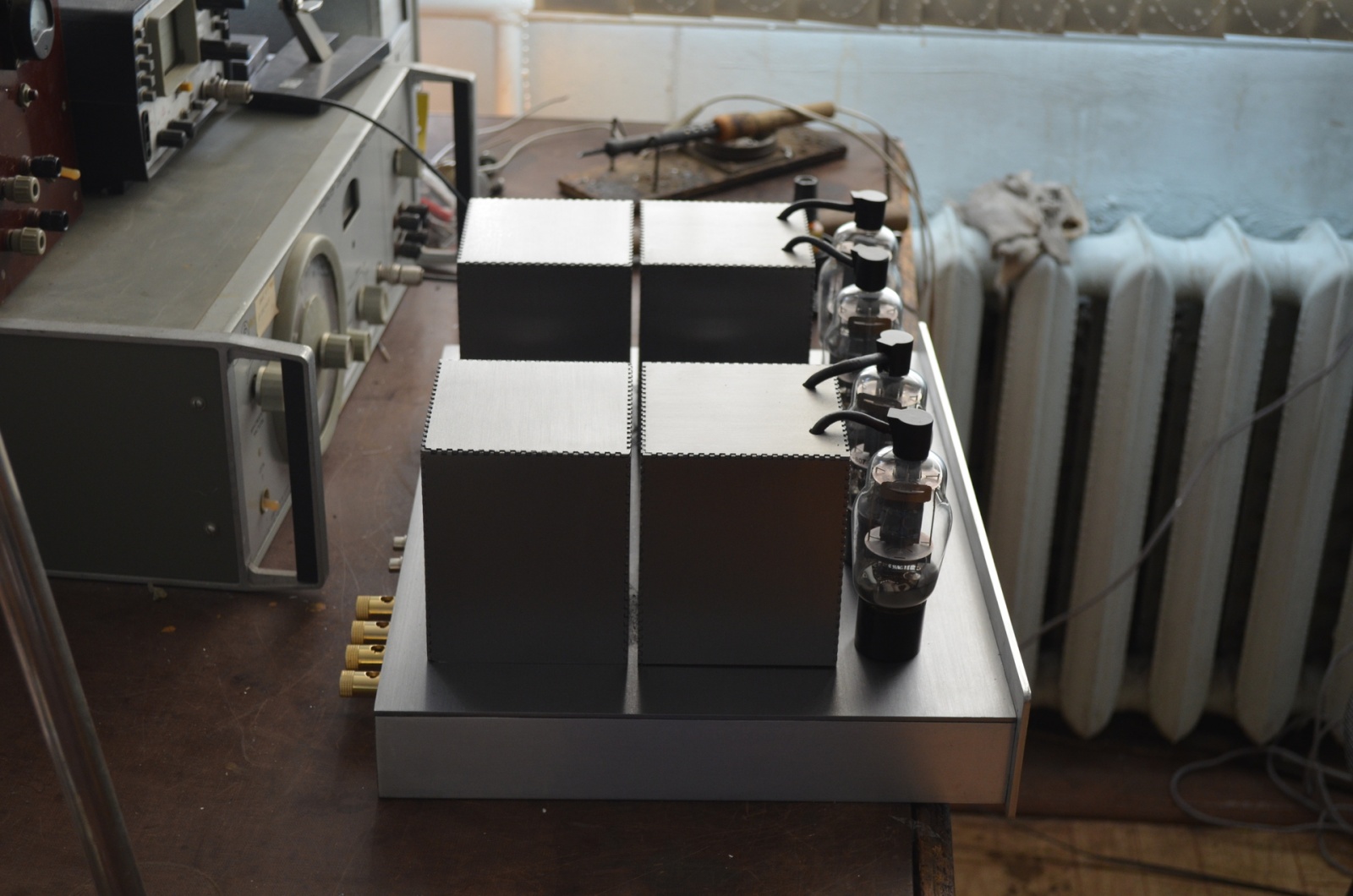

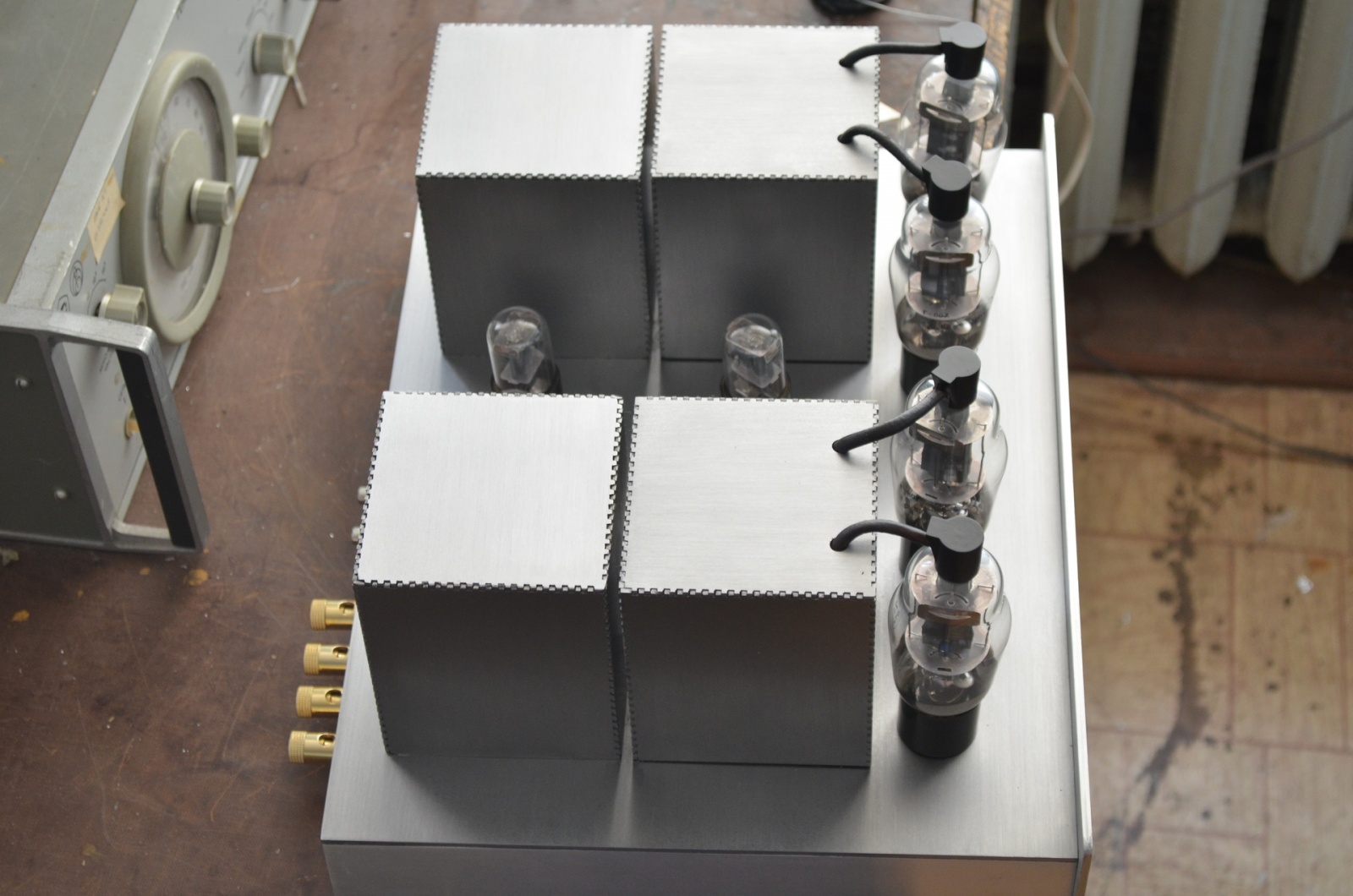

Еще немного фотографий:

Ламповый усилитель - 17

Ламповый усилитель - 18

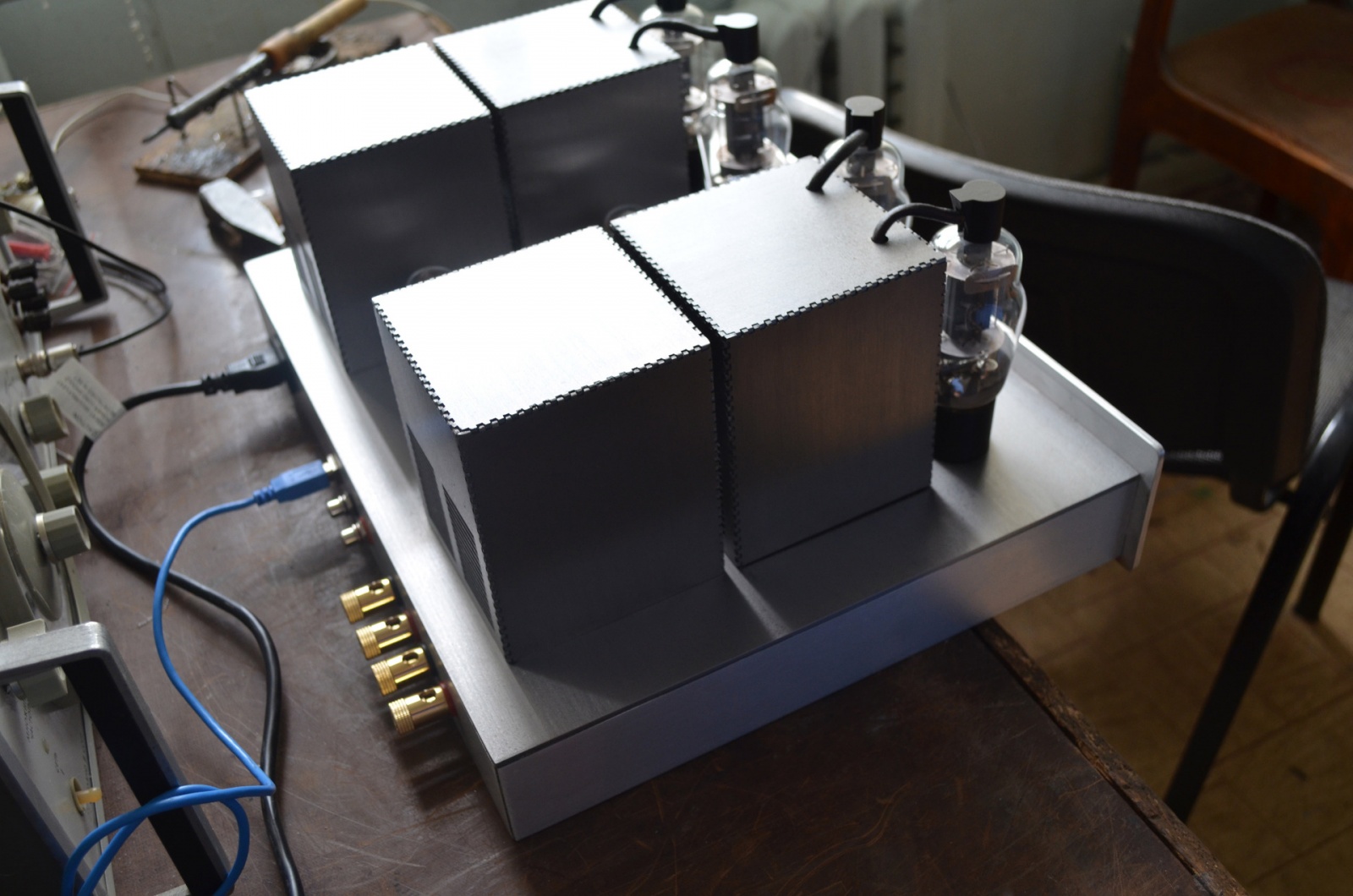

Немного почистил:

Ламповый усилитель - 19

Ламповый усилитель - 20

Ламповый усилитель - 21

Ламповый усилитель - 22

Цена: неоправданно дорого.
Проще купить готовый за 4-5 тыс руб. Но если кому-нибудь будет нужно, могу скинуть файлы для резки и для печатных плат.

Автор: GMaksim2008
