Добрый день товарищи!

Решил написать о создании ватерблока СВО своими руками. Тема для данного ресурса несколько не обычная, хардкорная. Выглядит процесс не столь эстетично как опыты с Arduino. Так что попросил бы понялть. )))

Действо это разумеется экономически не оправдано, однако… сделанное свои руками лично мне приятнее. Ватерблок я делал с прицелом на GPU, хотя тестировать буду на CPU.

Самое главное это медное основание. Его я делал из полосы 10мм. Размер самого основания 50х50мм.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 1

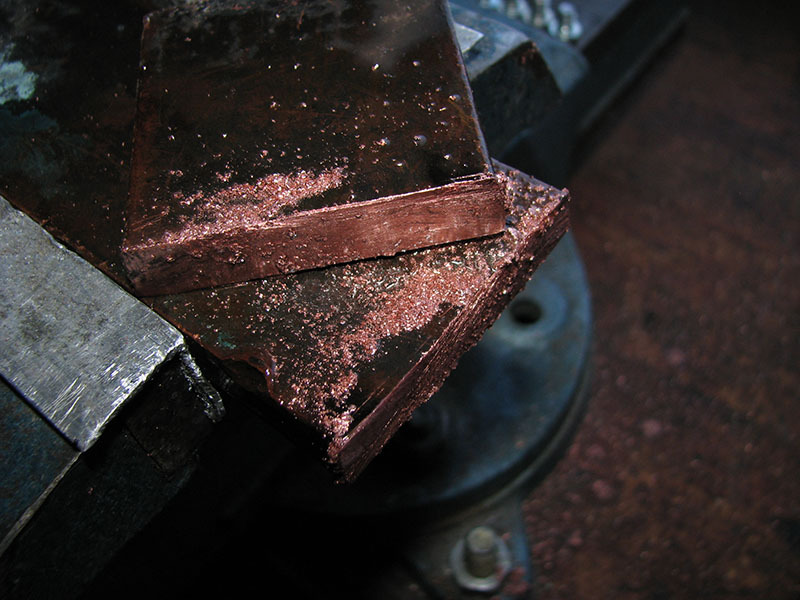

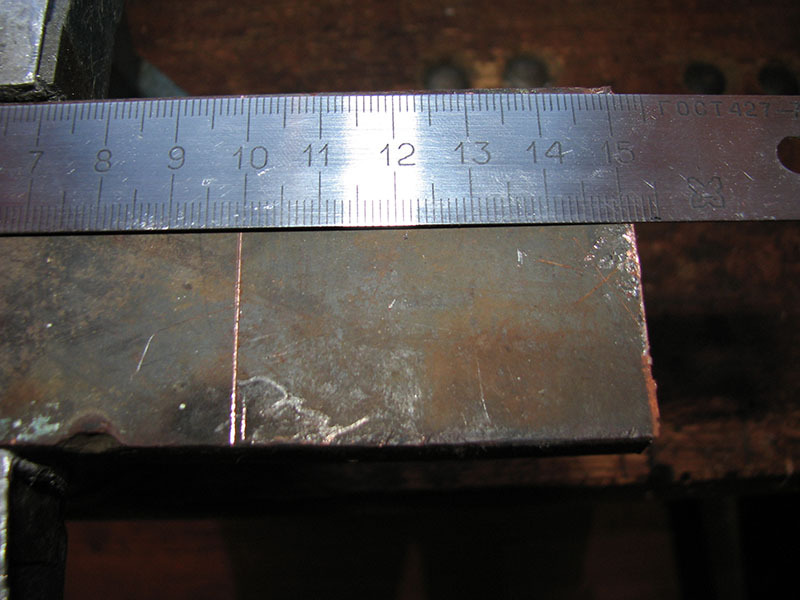

Отпиливаем. Для облегчения пиления лучше использовать смазку. Можно масло, можно консистентную, можно вэдэху.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 2

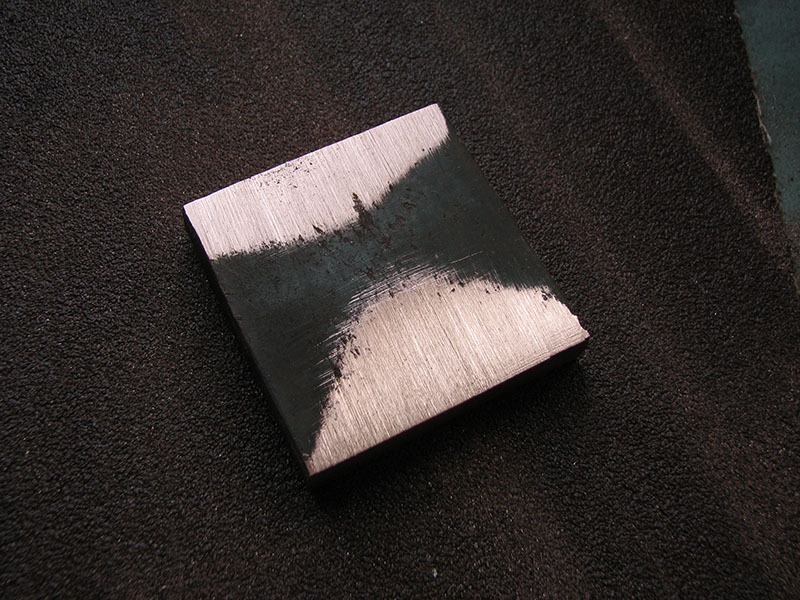

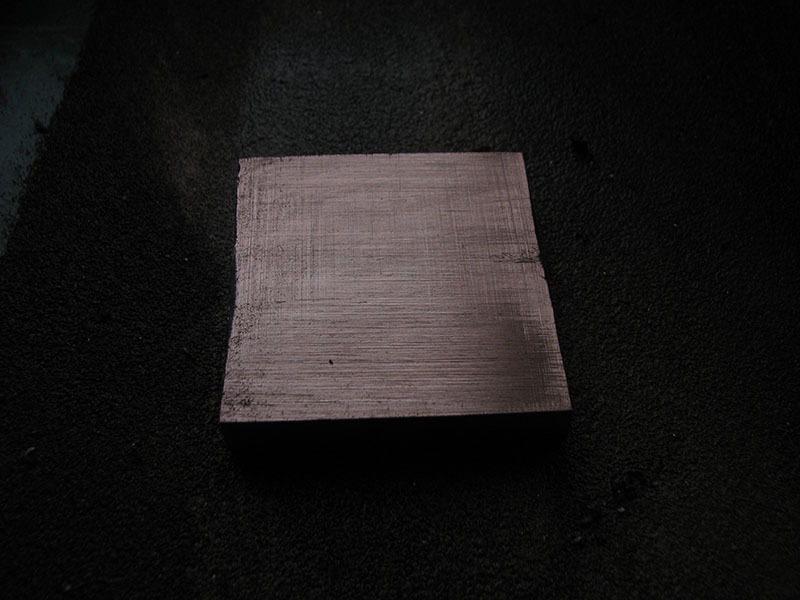

Полосе этой лет… 40 точно. Кривая вся и избитая жизнью. Так что ровняем будущее основание ватерблока. Сперва на черновую. Просто чтоб было ровным.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 3

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 4

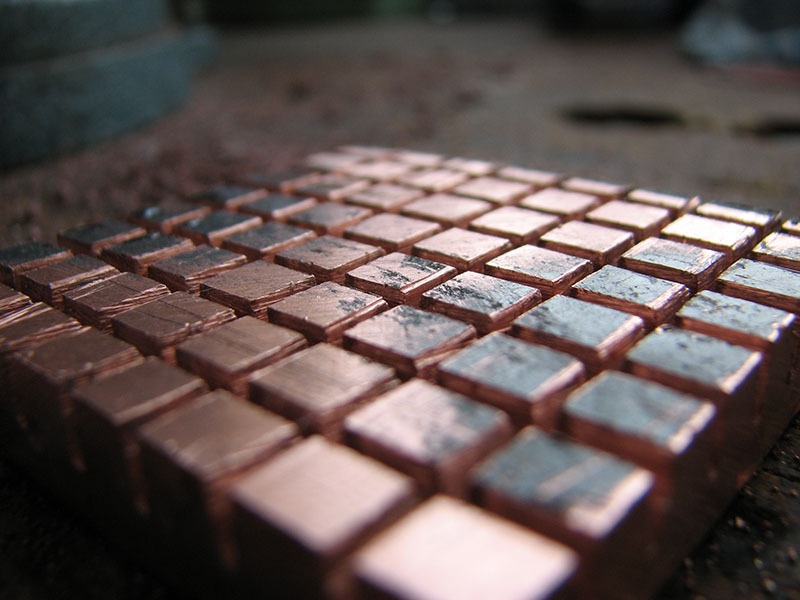

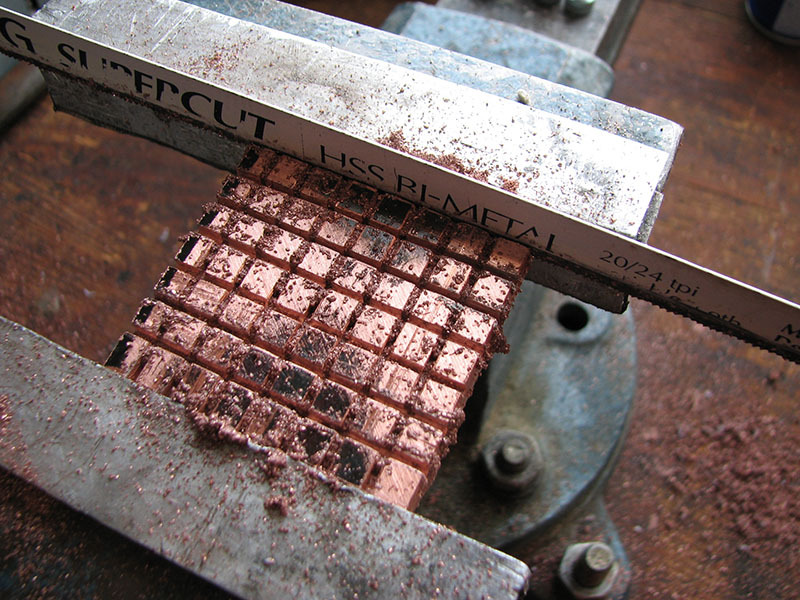

Далее режем радиатор. Мною была выбрана структура квадратов. Т.к. микроканалы дома не сделать, а просто каналы по производительности уступают квадратам и ромбам.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 5

Размер ~5.2х5.2мм

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 6

Сначала хотел сделать паяный целиком, но потом решил таки разборный сделать.

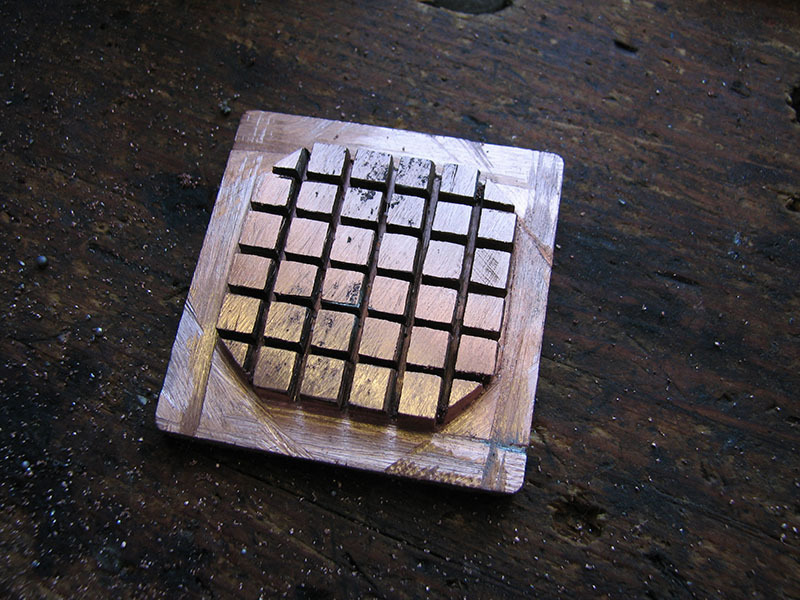

Вот так выглядит готовое основание. Все сделано ножовкой по металлу.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 7

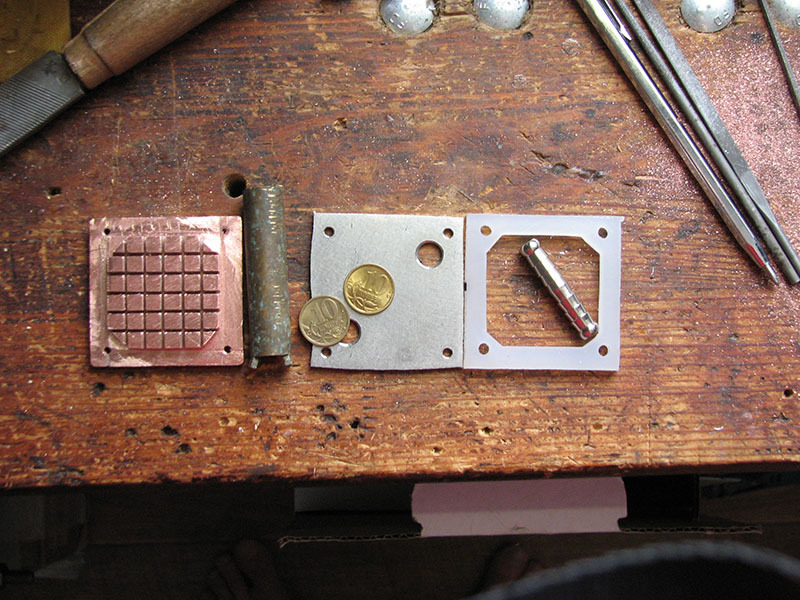

Вот так выглядят детали будущего ватерблока. Основание, латунная трубка, 20 копеек, штуцер, крышка из нержавейки и рамка-проставка между основанием и крышкой.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 8

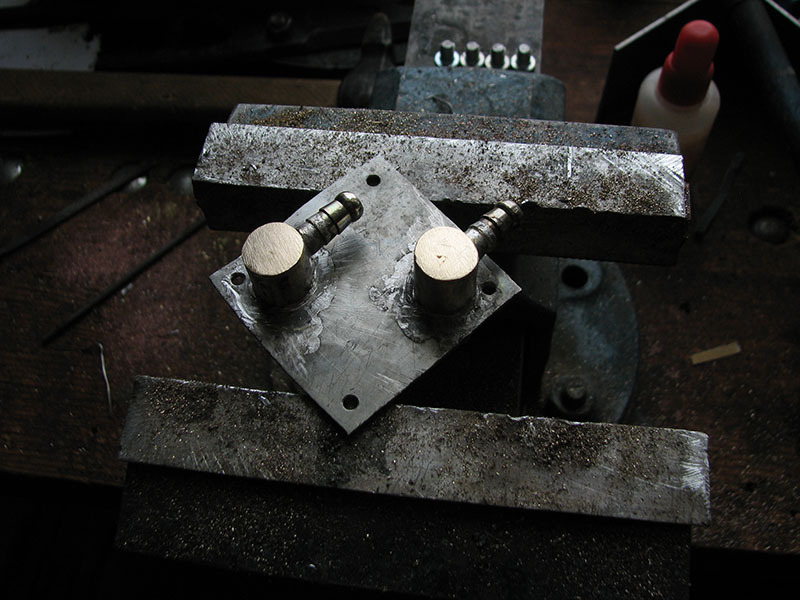

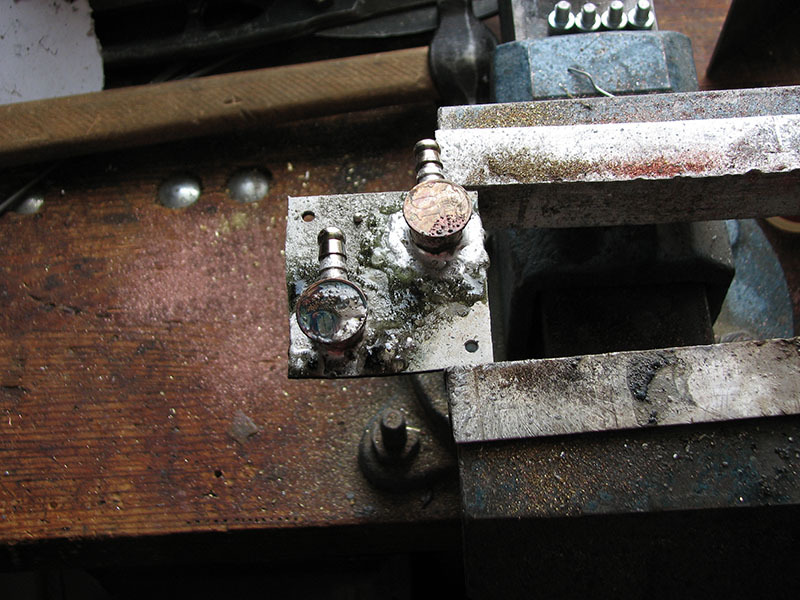

Процесс пайки крышки и последующая обработка напильником.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 9

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 10

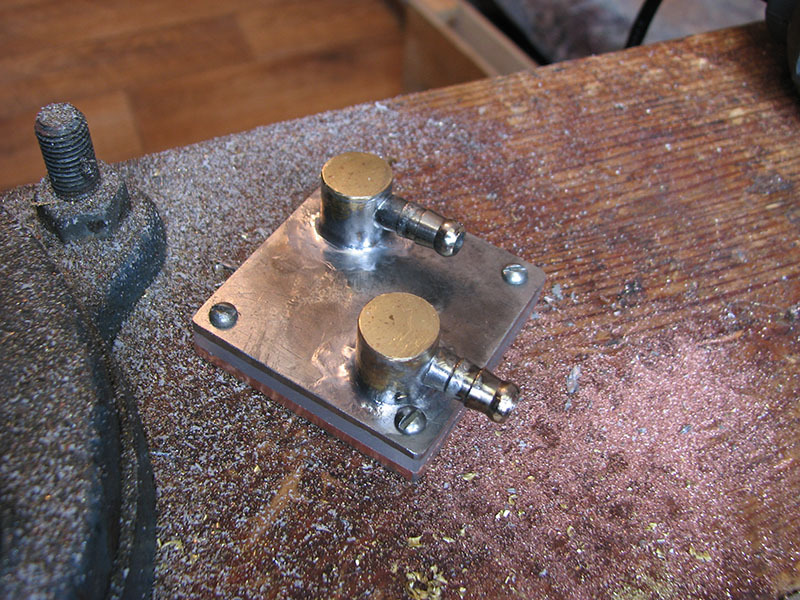

Далее все было собрано и обработано напильником с целью придания единых геометрических размеров всем трем составным частям. Фотография готового ватерблока.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 11

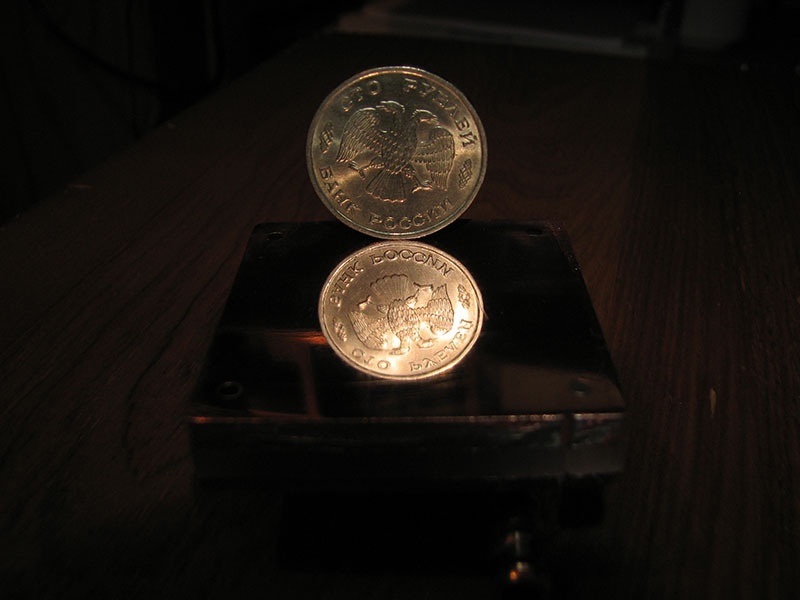

Далее основание было отполировано. Сфотографировать процесс что то забыл. Но тут все просто. последовательно обрабатываем наждачкой разной зернистости. при первоначальной шлифовке использовалась 36я, потом 120, 320, 600, 1500, 2000 и наконец пастой ГОИ на войлочном круче. Все это заняло где то 20 минут.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 12

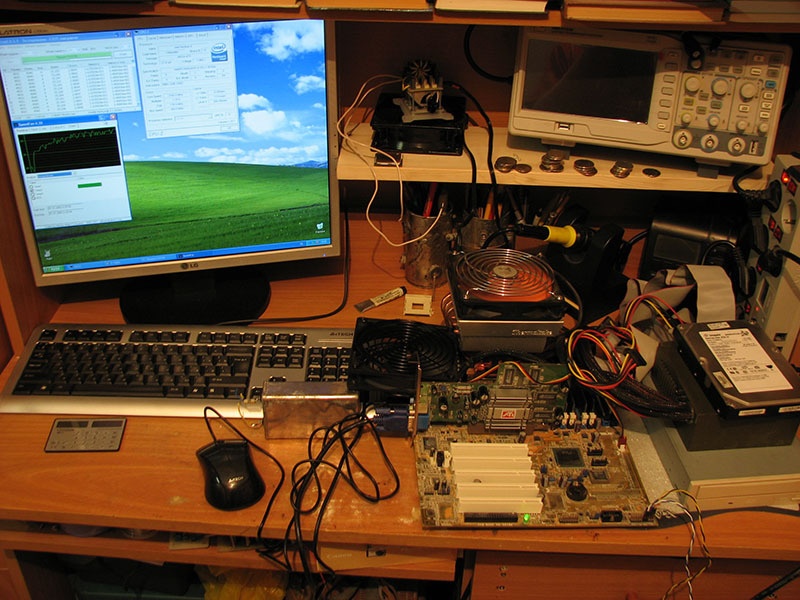

Что бы оценить качество работы решил немного побаловаться с разгоном разных процессоров. Всего тестировал 5 процессоров, но вам покажу результаты самого горячего. Это intel nothwood 2.66. Камушек не новый, но разбирать комп на sandy лень. Тепловыделение в разгоне, судя по воняющим мосфетам и раскаленным дросселям, больше 100Вт.

Для начал тестирую ситему на когда то невероятном крутом ТТБТ. (TT Big Typhoon). Хоть и старичок, но все же суперкулер.

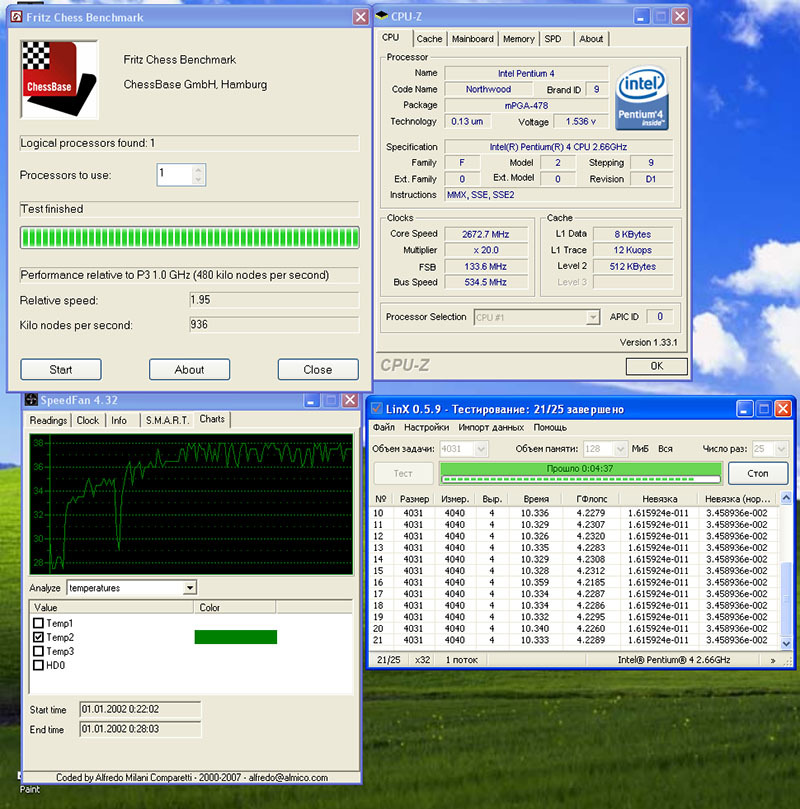

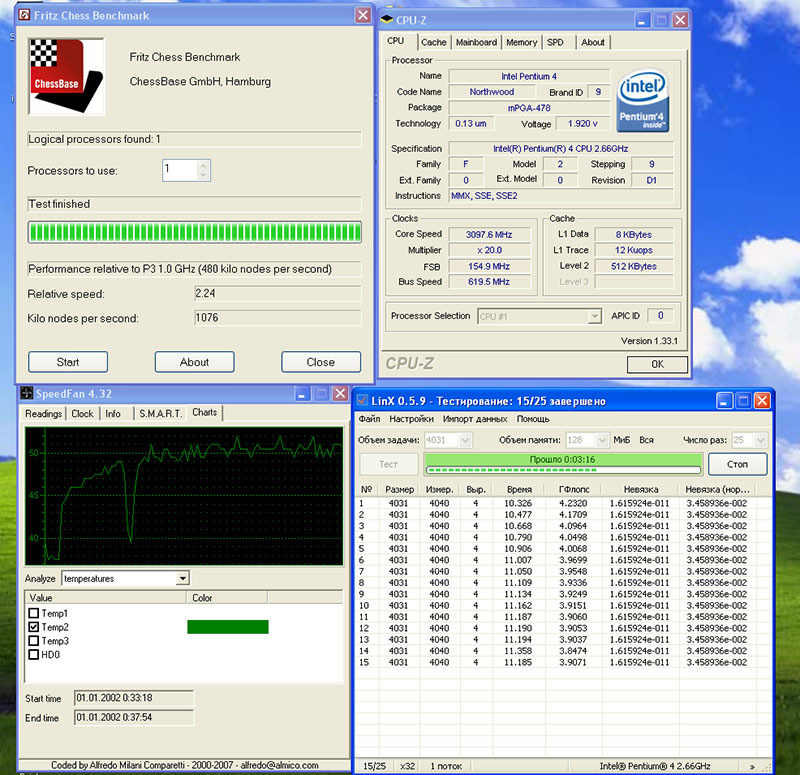

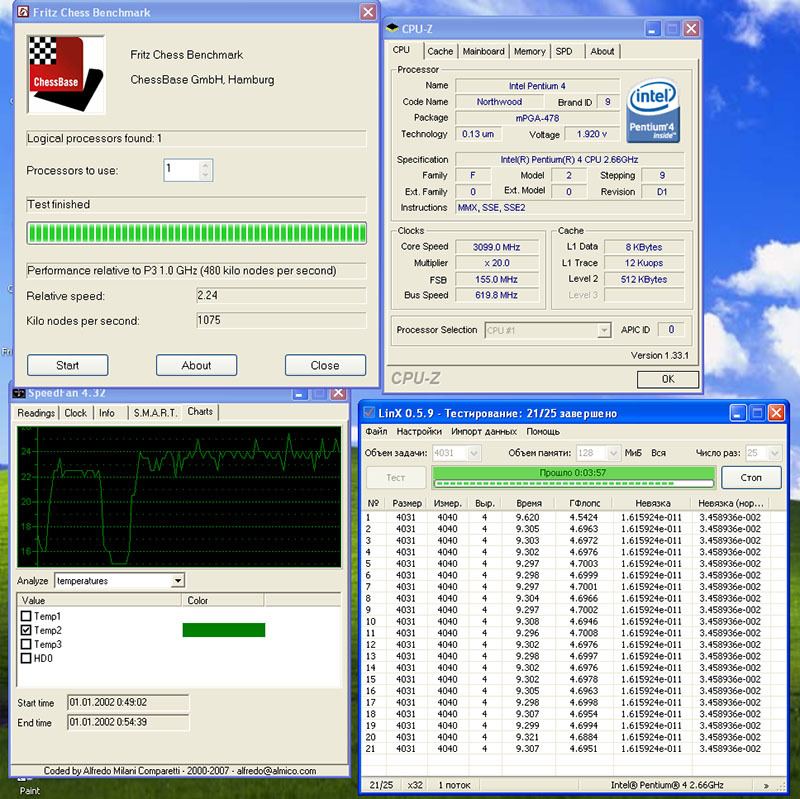

При комнатной температуре 22 градуса имеем температуру процессора без разгона 38, с разгоном 51. Т.е. дельта 16 и 29 градусов соответственно. И как видно в разгоне процессор начинает троттлить.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 13

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 14

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 15

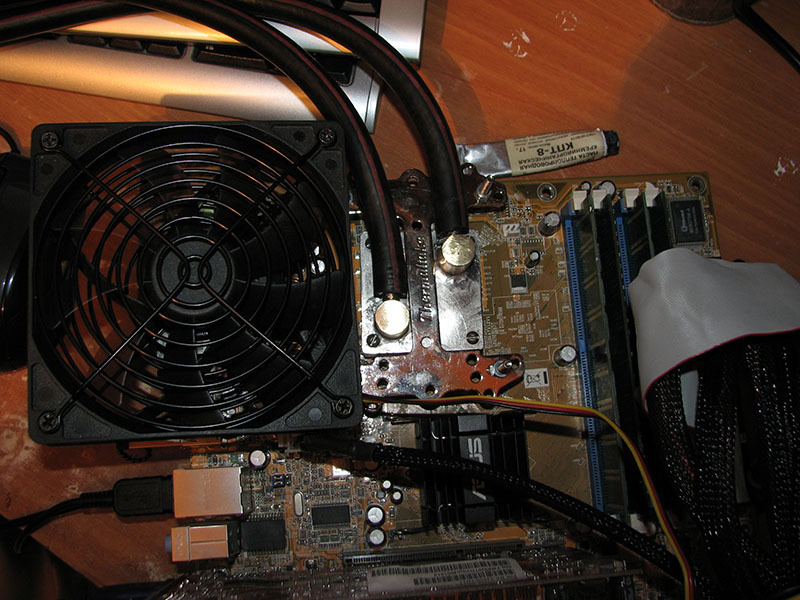

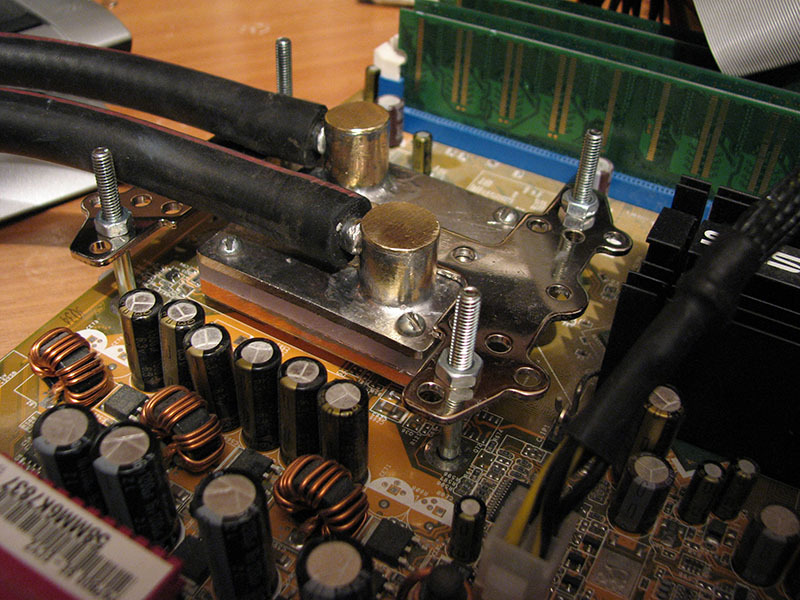

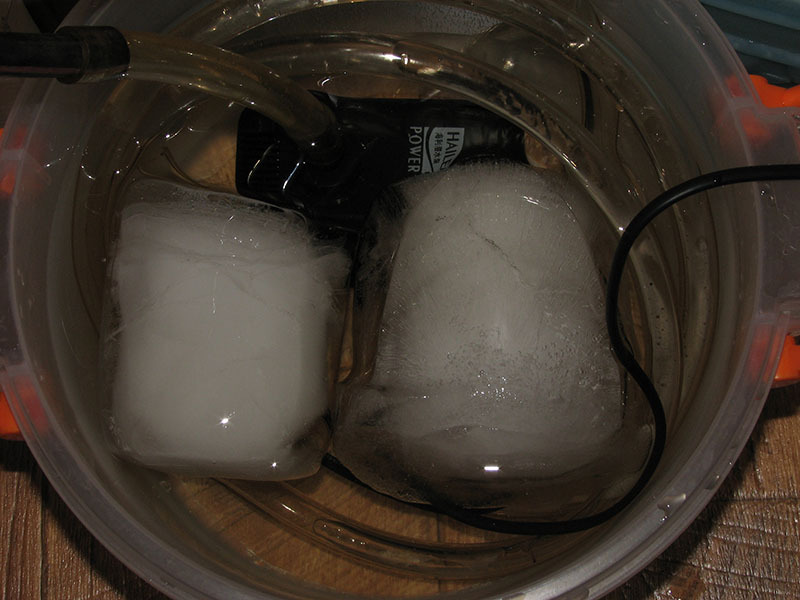

Ну, а тест СВО решил совместить с попытками выжать максимум из процессора, для этого в ведро с помпой положил пару кубиков льда. Что позволило температуре воды держаться на уровне 7С. Помпу использовал аквариумную с напором всего 1.2 метра, расход с ватерблоком получился где то 80л/ч.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 16

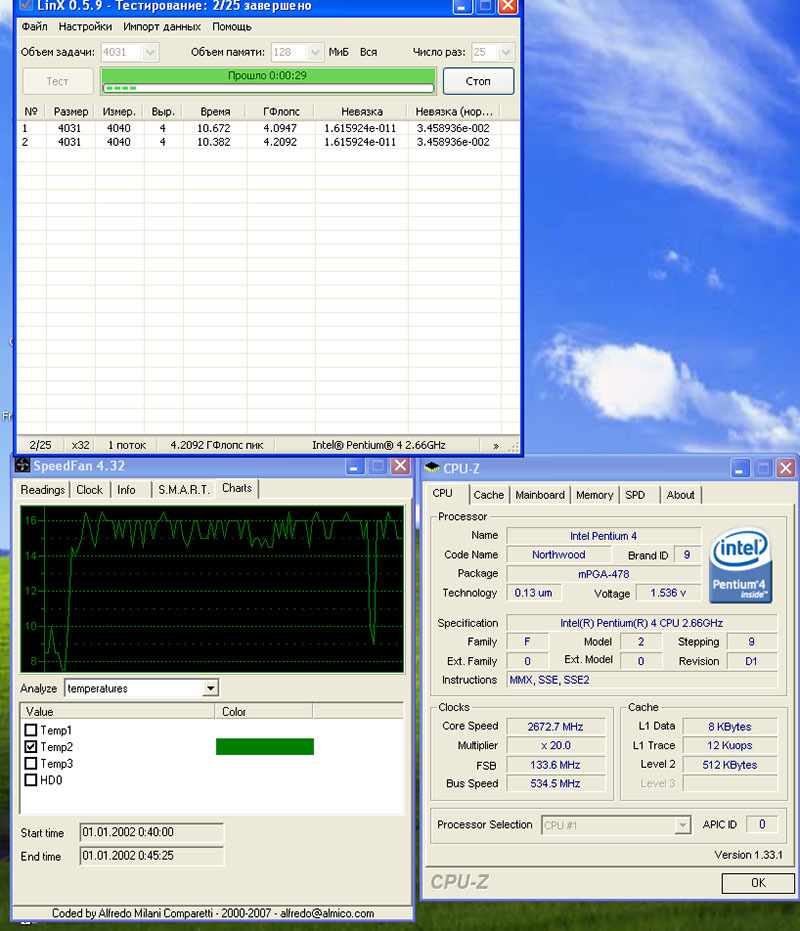

В результате без разгона температура 16, в разгоне 24. Дельта 9 и 17 градусов.

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 17

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 18

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 19

Ватерблок за 20 копеек и разгон с двумя кубиками льда - 20

К сожалению понижение температуры воды на 15 градусов прибавку оверклокерского потенциала не дало. Жаль, наделся на другое. Видимо это был не правильный лед, надо было CO2 использовать.

Вывод: в результате работы, на которую ушло приблизительно 4-6 часов, имеем ватерблок, который вполне успешно обошел суперкулер по своей производительности. На GPU, я уверен, он покажет себя отлично, так как площадь кристалла там в 2-4 раза больше.
