Продолжение «Умного дома» на базе Arduino.



Здравствуйте.

Для лучшего понимания, рекомендую почитать первую часть.

В этой части описывается плавное регулирование освещением (диммер, далее ШИМ), а так же сохранение значений в энергонезависимую память EEPROM.

Сохранение данных в память даёт возможность вернуть работу системы к прежнему состоянию после обесточивания.

Здесь можно посмотреть и потрогать в реальном времени.

Видеосюжет прилагается

Управляется ipadом.

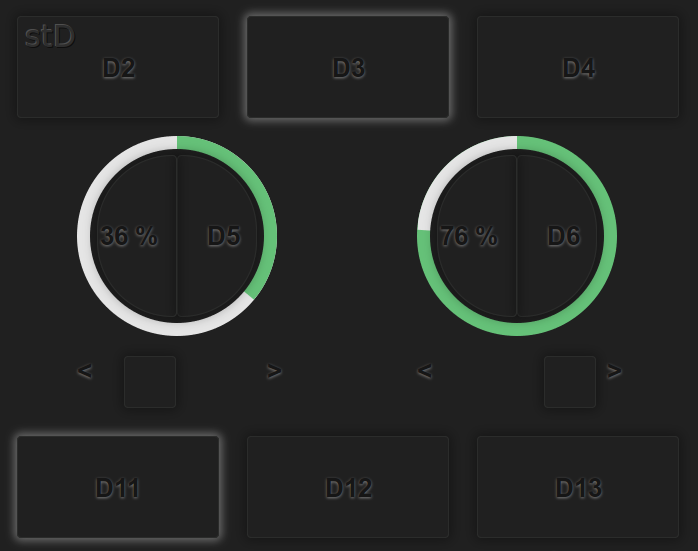

Кнопки будут включать/отключать соответствующие пины, а двиганье ползунками будет увеличивать/уменьшать ШИМ на D5 и D6.

Внутри индикаторов расположены полукруглые кнопки с помощью которых можно мгновенно отключить и включить ШИМ. При включении вернётся то значение ШИМа, которое было при отключении.

Перейду сразу к делу...

Ардуино

Вначале обнулим EEPROM. Залейте этот скетч:

#include <EEPROM.h>

void setup()
{
  // write a 0 to all 512 bytes of the EEPROM
  for (int i = 0; i < 512; i++)
    EEPROM.write(i, 0);

  // turn the LED on when we're done
  digitalWrite(13, HIGH);
}

void loop()
{
}
Теперь основная программа:

#include <EEPROM.h>

byte d2 = EEPROM.read(2);     // флаги (состояние пинов) хранится в EEPROM, считываем их
byte d3 = EEPROM.read(3);
byte d4 = EEPROM.read(4);
int shim1 = EEPROM.read(5); // значение ШИМ хранится в EEPROM, считываем их
int shim2 = EEPROM.read(6);
byte d11 = EEPROM.read(11);
byte d12 = EEPROM.read(12);
byte d13 = EEPROM.read(13);

byte descript[5]; // массив

void setup()
{
  Serial.begin(57600);
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(11, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(13, OUTPUT);

  if(d2) digitalWrite(2, HIGH); else digitalWrite(2, LOW); // если до перезагрузки d2 была включена, то включаем, если нет, то нет
  delay(500); // чтобы не включалось всё сразу, делаем паузы
  if(d3) digitalWrite(3, HIGH); else digitalWrite(3, LOW);
  delay(500);
  if(d4) digitalWrite(4, HIGH); else digitalWrite(4, LOW);
  delay(500);
  analogWrite(5, shim1 * 2.55); // включаем ШИМ d5
  delay(500);
  analogWrite(6, shim2 * 2.55); // включаем ШИМ d6
  delay(500);
  if(d11) digitalWrite(11, HIGH); else digitalWrite(11, LOW);
  delay(500);
  if(d12) digitalWrite(12, HIGH); else digitalWrite(12, LOW);
  delay(500);
  if(d13) digitalWrite(13, HIGH); else digitalWrite(13, LOW);
}

void loop()
{
  if (Serial.available()>4) // ждём дескриптор и нужный символ
   {
    if (Serial.read()=='Y') // проверяем первый символ, если это 'Y', то продолжаем принимать, если нет, то выходим из цикла чтения
     {
      for (byte i=0; i < 5; i++)
        {
           descript[i] = Serial.read(); // добавляем символы в массив
        }

    if((descript[0] =='+') && (descript[1] =='=') && (descript[2] =='Z')) // проверяем дескриптор
     {
      switch (descript[3])
       {
         case 'o': // обновление
         glavnaia(); // отправка ответа
         break;

         case 'A': // d2 вкл
         digitalWrite(2, HIGH); // вкл d2
         d2 = 1; // ставим флаг в единицу (вкл)
         EEPROM.write(2, d2); // записываем состояние d2 в ячейку №2 EEPROM
         glavnaia(); // отправка ответа
         break;

         case 'a': // d2 откл
         digitalWrite(2, LOW); // откл d2
         d2 = 0; // ставим флаг в ноль (откл)
         EEPROM.write(2, d2); // записываем состояние d2 в ячейку №2 EEPROM
         glavnaia(); // отправка ответа
         break;

         case 'B': // d3
         digitalWrite(3, HIGH);
         d3 = 1;
         EEPROM.write(3, d3);
         glavnaia();
         break;

         case 'b': // d3
         digitalWrite(3, LOW);
         d3 = 0;
         EEPROM.write(3, d3);
         glavnaia();
         break;

         case 'C': // d4
         digitalWrite(4, HIGH);
         d4 = 1;
         EEPROM.write(4, d4);
         glavnaia();
         break;

         case 'c': // d4
         digitalWrite(4, LOW);
         d4 = 0;
         EEPROM.write(4, d4);
         glavnaia();
         break;

         case 'D': // d5 прибавляем shim1
         shim1++; // прибавляем
         if(shim1 > 100) shim1 = 100;  // если больше ста, то будет сто
         EEPROM.write(5, shim1); // записываем значение в ячейку №5 EEPROM
         analogWrite(5, shim1 * 2.55); // включаем ШИМ D5
         glavnaia(); // функция отправки ответа
         break;

         case 'd': // d5 убавляем shim1
         shim1--;
         if(shim1 < 1) shim1 = 0;
         EEPROM.write(5, shim1);
         analogWrite(5, shim1 * 2.55);
         glavnaia();
         break;

         case 'E': // d6 прибавляем shim2
         shim2++;
         if(shim2 > 100) shim2 = 100;
         EEPROM.write(6, shim2);
         analogWrite(6, shim2 * 2.55);
         glavnaia();
         break;

         case 'e': // d6 убавляем shim2
         shim2--;
         if(shim2 < 1) shim2 = 0;
         EEPROM.write(6, shim2);
         analogWrite(6, shim2 * 2.55);
         glavnaia();
         break;

         case 'F': // мгновенное включение ШИМ на D5
         shim1 = EEPROM.read(5); // считываем значение ШИМ из EEPROM
         analogWrite(5, shim1 * 2.55); // включаем ШИМ D5
         glavnaia();
         break;

         case 'f': // мгновенное отключение ШИМ на D5
         shim1 = 0;
         analogWrite(5, shim1); // отключаем ШИМ D5, но НЕ записываем в EEPROM
         glavnaia();
         break;

         case 'G': // мгновенное включение ШИМ на D6
         shim2 = EEPROM.read(6); // считываем значение ШИМ из EEPROM
         analogWrite(6, shim2 * 2.55); // включаем ШИМ D6
         glavnaia();
         break;

         case 'g': // мгновенное отключение ШИМ на D6
         shim2 = 0;
         analogWrite(6, shim2); // отключаем ШИМ D6, но НЕ записываем в EEPROM
         glavnaia();
         break;

         case 'J': // d11
         digitalWrite(11, HIGH);
         d11 = 1;
         EEPROM.write(11, d11);
         glavnaia();
         break;

         case 'j': // d11
         digitalWrite(11, LOW);
         d11 = 0;
         EEPROM.write(11, d11);
         glavnaia();
         break;

         case 'K': // d12
         digitalWrite(12, HIGH);
         d12 = 1;
         EEPROM.write(12, d12);
         glavnaia();
         break;

         case 'k': // d12
         digitalWrite(12, LOW);
         d12 = 0;
         EEPROM.write(12, d12);
         glavnaia();
         break;

         case 'M': // d13
         digitalWrite(13, HIGH);
         d13 = 1;
         EEPROM.write(13, d13);
         glavnaia();
         break;

         case 'm': // d13
         digitalWrite(13, LOW);
         d13 = 0;
         EEPROM.write(13, d13);
         glavnaia();
         break;

         default:
         glavnaia();
       }
     }

    else // если символ был не 'Y', то очищаем буфер
      {
        for(byte i=0; i < 255; i++)
         {
           Serial.read();
         }
      }
     }    // конец if (Serial.read()=='Y')
   }    // конец чтение порта

} // конец loop

void glavnaia() // отправка данных
 {
      Serial.print(d2);//0
      Serial.print(",");
      Serial.print(d3);//1
      Serial.print(",");
      Serial.print(d4);//2
      Serial.print(",");
      Serial.print(0);//3  //  пока отключаем, потом пригодится
      Serial.print(",");
      Serial.print(0);//4  //  пока отключаем, потом пригодится
      Serial.print(",");
      Serial.print(0);//5 //  пока отключаем, потом пригодится
      Serial.print(",");
      Serial.print(0);//6 //  пока отключаем, потом пригодится
      Serial.print(",");
      Serial.print(0);//7  //  пока отключаем, потом пригодится
      Serial.print(",");
      Serial.print(0);//8 //  пока отключаем, потом пригодится
      Serial.print(",");
      Serial.print(d11);//9
      Serial.print(",");
      Serial.print(d12);//10
      Serial.print(",");
      Serial.print(d13);//11
      Serial.print(",");
      Serial.print(shim1); // 12 отсылается
      Serial.print(",");
      Serial.println(shim2); // 13 отсылается 14 значений разделённых запятой
 }

Обмен данными с ардуиной описан здесь или тут.

Как работает

Кнопки:


Кнопка (например D13) включит светодиод и запишет в EEPROM единицу. В веб-интерфейс отправится флаг 1 сообщающий о том, что команда выполнена. Кнопка подсветится.

При повторном нажатии, светодиод погаснет и в EEPROM запишется ноль. В веб-интерфейс отправится флаг 0. Кнопка поменяет цвет.

То есть в веб-интерфейсе отобразится только гарантированно выполненная команда.

...
         case 'M': // d13
         digitalWrite(13, HIGH); // включили
         d13 = 1; // установили флаг
         EEPROM.write(13, d13); // записали его в память
         glavnaia(); // функция отправки ответа
         break;

         case 'm': // d13
         digitalWrite(13, LOW);
         d13 = 0;
         EEPROM.write(13, d13);
         glavnaia();
         break;
...

Если включить D13 и обесточить ардуину, то при последующем включении ардуина прочитает соответствующую ячейку памяти:

...
byte d13 = EEPROM.read(13);
...

И если там была единица, то в блоке void setup() включит светодиод:

...
  delay(500);
  if(d13) digitalWrite(13, HIGH); else digitalWrite(13, LOW);

Пауза перед включением нужна для того, чтоб НЕ включались все потребители одновременно (например это дача, и ардуиной управляются обогреватели в разных комнатах).

Диммер:


Диапазон значений ШИМ от 0 до 255, ардуина получает (от клиента) значения в диапазоне от 0 до 100, которые внутри программы умножаются на 2.55 и выводятся на «ножку».


         case 'D': // d5 прибавляем shim1
         shim1++; // прибавили
         if(shim1 > 100) shim1 = 100; // если больше ста, то будет сто
         EEPROM.write(5, shim1); // записали значение в память
         analogWrite(5, shim1 * 2.55); // зажгли лампочку
         glavnaia(); // функция отправки ответа
         break;

         case 'd': // d5 убавляем shim1
         shim1--;
         if(shim1 < 1) shim1 = 0;
         EEPROM.write(5, shim1);
         analogWrite(5, shim1 * 2.55);
         glavnaia();
         break;

Если ползунок сдвигается, то в ардуину отсылается команда увеличить/уменьшить ШИМ на единицу (и так далее пока двигаете ползунок). Переменная shim1++; увеличивается, её значение помещается в память, и на пин подаётся shim1 умноженный на 2.55.

После этого значение shim1 отсылается обратно в веб-интерфейс и присваиваются индикатору и ползунку.

Индикатору и ползунку будет присвоено то значение, которое гарантированно выполнено ардуиной.

Если часть данных потеряется, ползунок сам отодвинется.

При нажатии на кнопку внутри индикатора:


В ардуину отправится команда обнуляющая значение shim1

         case 'F': // мгновенное включение ШИМ на D5
         shim1 = EEPROM.read(5); // считываем значение ШИМ из EEPROM
         analogWrite(5, shim1 * 2.55); // включаем ШИМ D5
         glavnaia();
         break;

         case 'f': // мгновенное отключение ШИМ на D5
         shim1 = 0;
         analogWrite(5, shim1); // отключаем ШИМ D5, но НЕ записываем в EEPROM
         glavnaia();
         break;

При этом в память ничего НЕ записывается, а нажатие на соседнюю кнопку вернёт значение из памяти.
(так удобнее отключать свет, нежели ползунок сдвигать)

Интерфейс

Скачайте архив и распакуйте его в рабочую папку сервера (по умолчанию это /var/www), как то так – /var/www/knopki_shimpolz (у вас может быть своя папка).

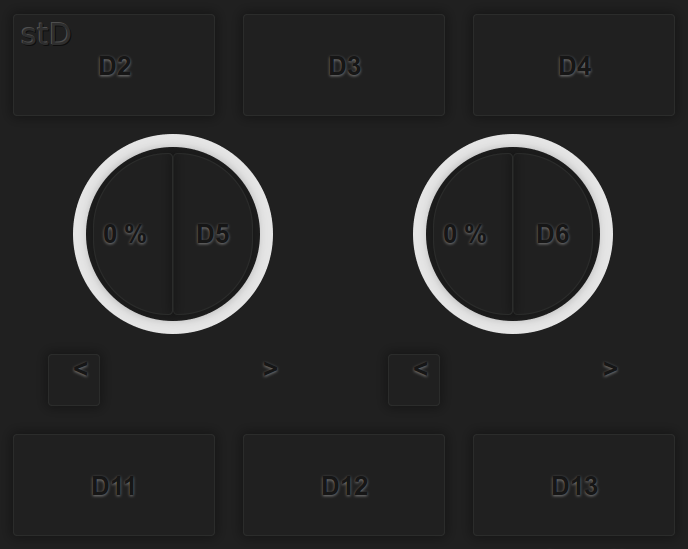

В браузере зайдите по адресу ваш_роутер/knopki_shimpolz/. Появится вот такая картинка:


Как это работает

Желательно открыть файл index.html из архива, и почитать комментарии.

Диммер:

При первой загрузки страницы, срабатывает функция обновления — show(); (в дальнейшем она работает с установленным интервалом) и у ардуины вместе с другими данными запрашиваются значения ШИМ:

/*обновление*/
show();
setInterval(show,2000);  /* частота обновления в миллисекундах */
function show(){  /* функция обновления */
if(flagobnov == 1) { /* это флаг нужен для временного отключения обновления */
            $.ajax({
                type: "GET",
                url: "box2.php?df=o", /* отправка символа о */
                timeout:200, /* время (мс), в течении которого функция будет ждать ответа от сервера */
                cache: false,
                success: function(data){

                           var vars = data.split(","); /* разбор строки принятой от ардуино */
                           if(vars.length == dlina){ /* проверка длины данных (количество блоков разделённых запятой) */

                               /*d2*/
                               if(vars[0] == 1) { $(".d2otkl").show(); $(".d2vkl").hide(); }  /* в зависимости от принятого флага скрывает/показавыет кнопку вкл или откл */
                               else if(vars[0] == 0) { $(".d2otkl").hide(); $(".d2vkl").show(); }

                               /*d3*/
                               if(vars[1] == 1) { $(".d3otkl").show(); $(".d3vkl").hide(); }
                               else if(vars[1] == 0) { $(".d3otkl").hide(); $(".d3vkl").show(); }

                               ...

                               shim1 = vars[12]; /* получаем значение ШИМ */
                               sh1(); /* и выводим его на первый индикатор */

                               shim2 = vars[13];
                               sh2();

                               ...

После получения значения shim1, программа переходит в функцию sh1();

function sh1(){ /* рисование первого индикатора */
  var $ppc = $('.progress-pie-chart'),
    percent = shim1,
    deg = 360*percent/100;
  if (percent > 50) {
    $ppc.addClass('gt-50');
  }
  else $ppc.removeClass('gt-50');
  $('.ppc-progress-fill').css('transform','rotate('+ deg +'deg)');
  $('.ppc-percents span').html(percent+' %       D5  '); /* название на кнопке - D5 */
  sl1();
}

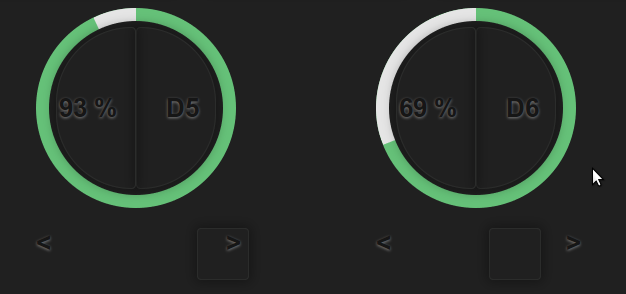

Значение shim1 выводится на индикатор (зелёный кружок) и работа передаётся в функцию sl1();

Функция sl1(); устанавливает ползунок в соответствии со значением shim1

function sl1(){ /* первый слайдер */
       $( "#slider" ).slider({
       value : shim1,
       min : 0,
       max : 100,
       step : 1,
       slide: function( event, ui ) {

       ...

Функция slide: function( event, ui ) ожидает движения ползунка.

Когда ползунок будет сдвинут в ту или иную сторону на одно деление, сработает следующий алгоритм:

Отключается обновление ⇨

flagobnov = 0;

Проверяется в какую сторону сдвинут ползунок (в большую или меньшую) ⇨

if( ui.value > shim1 ){

else if( ui.value < shim1 ){

Ардуине отправляется символ указывающий увеличить (уменьшить) ШИМ на единицу ⇨

$.ajax({
    type: "GET",
    url: "box2.php?df=D", /* говорим ардуине что надо увеличить ШИМ  на единицу */

Получаем новое значение ШИМ от ардуины и вызывает функцию отрисовки индикатора (sh1();) с новым значением ⇨

shim1 = vars[12]; /* получаем от ардуины ответ с новым значением ШИМ */
sh1(); /* и выводим значение ШИМа на индикатор */

Включаем обновление ⇨

flagobnov = 1;

Функция (sh1();) в свою очередь отрисовывает индикатор и передаёт управление в функцию (sl1();).

Функция (sl1();) устанавливает ползунок в соответствии с новым значением ШИМ и ожидает очередного движение ползунка.

Код целиком:

function sh1(){ /* рисование первого индикатора */
  var $ppc = $('.progress-pie-chart'),
    percent = shim1,
    deg = 360*percent/100;
  if (percent > 50) {
    $ppc.addClass('gt-50');
  }
  else $ppc.removeClass('gt-50');
  $('.ppc-progress-fill').css('transform','rotate('+ deg +'deg)');
  $('.ppc-percents span').html(percent+' %       D5  '); /* название на кнопке - D5 */
  sl1();
}

function sl1(){ /* первый слайдер */
       $( "#slider" ).slider({
       value : shim1,
       min : 0,
       max : 100,
       step : 1,
       slide: function( event, ui ) {  /* отправили новое значение в арду, получили его обратно, отправили на индикатор и оттуда вернули сюда чтоб установить слайдер */
       flagobnov = 0; /* пока таскаем ползунок отключаем обновление, чтоб не засорять "эфир" */
           if( ui.value > shim1 ){ /* если потащили ползунок в большую сторону, то увеличиваем ШИМ */
		$.ajax({
		    type: "GET",
		    url: "box2.php?df=D", /* говорим ардуине что надо увеличить ШИМ  на единицу */
                    timeout:200,
                    cache: false,
                    success: function(data){
                         var vars = data.split(",");
                         if(vars.length == dlina)
                             {
			       shim1 = vars[12]; /* получаем от ардуины ответ с новым значением ШИМ */
			       sh1(); /* и выводим значение ШИМа на индикатор */
			     }
                    }
 	        });
           }

           else if( ui.value < shim1 ){ /* если потащили ползунок в меньшую сторону, то уменьшаем ШИМ */
		$.ajax({
		    type: "GET",
		    url: "box2.php?df=d", /* говорим ардуине что надо уменьшить ШИМ  на единицу */
                    timeout:200,
                    cache: false,
                    success: function(data){
                         var vars = data.split(",");
                         if(vars.length == dlina)
                             {
			       shim1 = vars[12]; /* получаем от ардуины ответ с новым значением ШИМ */
			       sh1(); /* и выводим значение ШИМа на индикатор */
			     }
                    }
 	        });
           }

        flagobnov = 1; /* включаем обновление */
       }
    });
}

Значение индикатора и позиция ползунка, гарантированно соответствуют значению в ардуине.

Нажатие на кнопку «Мгновенное отключение ШИМ» отправляет в ардуину команду обнулить ШИМ, а кнопка «Мгновенное включение ШИМ» запросит у ардуины значение ШИМ, которое было до обнуления.

/* d5 ШИМ */
/*мгновенное включение ШИМ на D5*/
$(".d5shimvkl").click(function(){
                    $.ajax({
		             type: "GET",
		             url: "box2.php?df=F",
                             timeout:200,
                             cache: false,
                             success: function(data)
                                {
                                  var vars = data.split(",");
                                    if(vars.length == dlina)
                                       {
                                          shim1 = vars[12]; /* получаем от ардуины ответ с новым значением ШИМ */
					  sh1(); /* и выводим значение ШИМа на индикатор */
                                       }
                                }
 	                   });
                     return false;

	});

/*мгновенное отключение ШИМ на D5*/
$(".d5shimotkl").click(function(){
                    $.ajax({
		             type: "GET",
		             url: "box2.php?df=f",
                             timeout:200,
                             cache: false,
                             success: function(data)
                                {
                                  var vars = data.split(",");
                                    if(vars.length == dlina)
                                       {
                                          shim1 = vars[12]; /* получаем от ардуины ответ с новым значением ШИМ */
					  sh1(); /* и выводим значение ШИМа на индикатор */
                                       }
                                }
 	                   });
                     return false;

	});

Внешний вид

Позиция индикаторов, их цвет и шрифт меняется в файле shim.css

/* первый кружок */
.progress-pie-chart {
  width: 200px;
  height: 200px;
  top: 90px; /* позиция */
  left: 80px; /* позиция */
  border-radius: 50%;
  background-color: #E5E5E5;
  position: absolute;
}
...
.ppc-percents span {
  display: block;
  font-size: 26px; /*размер текста на кружках*/
  font-weight: 600; /*ширина текста на кружках*/
  font-family: Arial, Helvetica, sans-serif; /*шрифт*/
  color: #161616; /*цвет текста на кружках*/
  text-shadow: 0px 1px 2px #7c7c7c; /*цвет и размер тени текста*/
}

Размер и позицию ползунков можно менять в файле slai.css

.ui-slider {
position: relative;
width: 200px; /* ширина ползунка */
text-align: left;
outline: none;
}
...
/* кнопка ползунка */
.ui-slider-horizontal .ui-slider-handle {
width: 50px; /*размер кнопки ползунка*/
height: 50px;
margin-left: -25px;
outline: none;
box-shadow: 0 0 10px 3px rgba(0,0,0,0.3);
border-radius: 4px;
border: 1px solid #2b2c2b;
cursor: pointer;
}
...
/*первый ползунок*/
s1 {
position: absolute;
top: 360px;
left: 80px;
font-size: 26px; /*размер текста на кнопках*/
font-weight: 600; /*ширина текста на кнопках*/
font-family: Arial, Helvetica, sans-serif; /*шрифт*/
color: #161616; /*цвет текста на кнопках*/
text-shadow: 0px 1px 2px #7c7c7c; /*цвет и размер тени текста*/
}

/*второй ползунок*/
s2 {
position: absolute;
top: 360px;
left: 420px;
font-size: 26px; /*размер текста на кнопках*/
font-weight: 600; /*ширина текста на кнопках*/
font-family: Arial, Helvetica, sans-serif; /*шрифт*/
color: #161616; /*цвет текста на кнопках*/
text-shadow: 0px 1px 2px #7c7c7c; /*цвет и размер тени текста*/
}

На этом всё, в следующей части будет рассмотрено подключение температурных датчиков и включение/отключение различных устройств по температуре, а также добавлен спящий режим для веб-интерфейса.

Спасибо.

Автор: dimastd

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
