В прошлой публикации про конструктор Куботроник (а самое начало тут и тут) мы вытащили на свет книгу Мартина Граднера «МАТЕМАТИЧЕСКИЕ ГОЛОВОЛОМКИ И РАЗВЛЕЧЕНИЯ» и просто так оторваться от неё уже не смогли.

Предлагаем вашему вниманию материализацию одной из логической задачи которая описана в этой книге. Вот сама задача и рисунок из книги:

«Головоломка с маневровым тепловозом. Составление железнодорожных составов нередко приводит к трудным задачам из области исследования операций. Задача с маневровым тепловозом, изображенная на рисунке, обладает тем достоинством, что сочетает в себе простоту формулировки с удивительной трудностью решения.

Мартин Гарднер, настольные игры и 3D печать - 1

Рисунок. Головоломка из области исследования операций.

Туннель достаточно широк для того, чтобы через него свободно проходил тепловоз, но узок для вагонов. Задача состоит в том, чтобы, пользуясь тепловозом, поменять местами верхний и нижний вагоны и вернуть тепловоз в исходное положение. Тепловоз может тянуть и толкать вагоны спереди и сзади. Вагоны, если это необходимо, можно сцеплять друг с другом.

Лучшим считается решение, при котором требуемый результат достигается наименьшим числом операций. Под «операцией» здесь понимается любой пробег тепловоза между двумя остановками (останавливается тепловоз перед тем, как начать двигаться в обратном направлении, при подходе к вагону, который нужно толкнуть, или когда от него отцепляют вагон, который до того он тянул за собой). Перевод стрелок операцией не считается.

При решении задачи удобно пользоваться наглядной «моделью»: положив на рисунок три монеты различного достоинства, передвигать их по рельсам. Не нужно лишь забывать, что через тоннель может проходить только монетка, изображающая тепловоз. На рисунке вагон стоит слишком близко от стрелок. При решении задачи можно считать, что оба вагона расположены намного дальше «к востоку» и на отрезке пути, отделяющем их от стрелок, может разместиться тепловоз с другим вагоном.

Переводить стрелки «на ходу» не разрешается. Например, нельзя переводить стрелку в тот момент, когда тепловоз только протолкнул через нее не сцепленный с ним вагон, чтобы вагон покатился по одной ветке, а тепловоз, не останавливаясь, продолжал движение по другой.»

Вообще, в тексте самой задачи, прямо написано "… удобно пользоваться наглядной «моделью»: положив на рисунок три монеты различного достоинства, передвигать их по рельсам....", поэтому там где у автора монеты, рисунок и прочие ограничения, у нас проектирование, выбор правильной стратегии построения «без поддержек», 3D печать на нашем принтере и сборка.

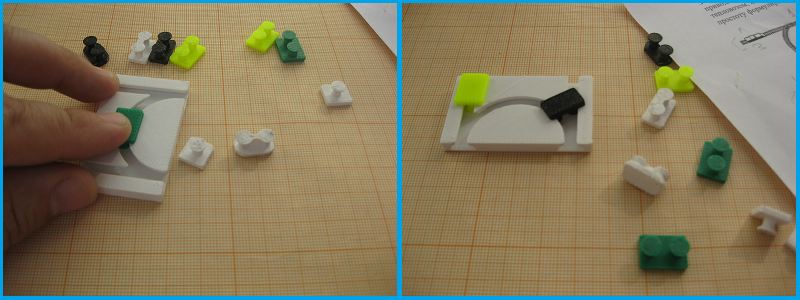

В начале попробовали создать пробные элементы, чтобы проверить, в том числе визуально и тактильно, как это ощущается и смотрится. На фото видно, что для прохождение поворотов было выбрано двух стоечное шасси фишек, а в последствие появилась перемычка, чтобы исключить неоднозначное прохождение стрелок с «острия». Фишку часто разворачивало по двум возможным исходам.

Мартин Гарднер, настольные игры и 3D печать - 2

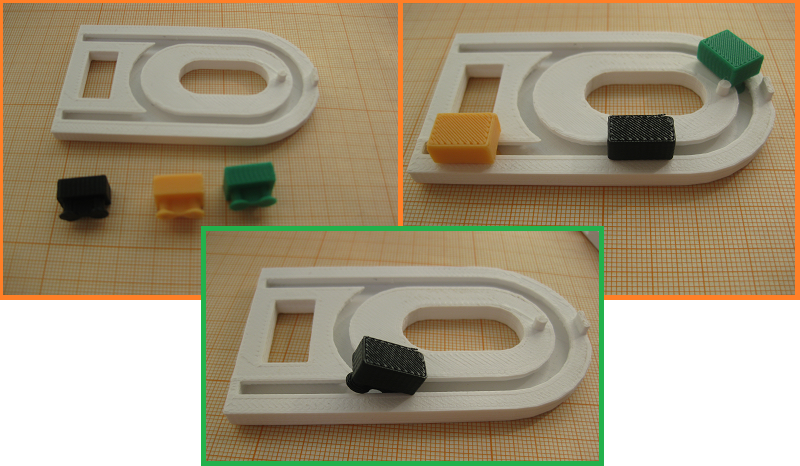

Затем, была работа над ошибками, и конечный вариант, который можно уже давать детям в качестве головоломки. Обратите внимание, что нигде нет захода для фишек которые передвигаются. Это сделано специально, чтобы было меньше деталей, а тепловозы и вагоны вставляются на стрелке, под углом по отношению к прямым участкам. Предусмотрели и ограничение на перемещение вагонов, сделано искусственное сужение, там только черная фишка тепловоза может проехать.

Мартин Гарднер, настольные игры и 3D печать - 3

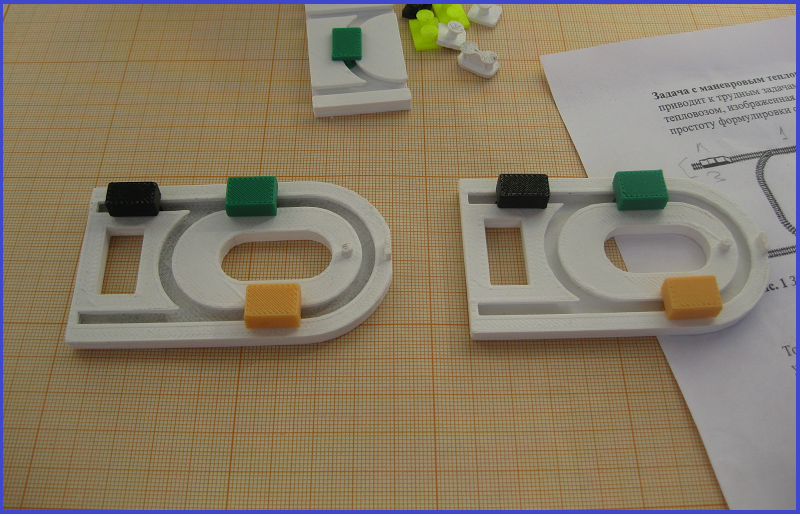

После получения первого готового поля, сразу появилась потребность во втором, тк кто-то сказал «и я хочу попробовать». Теперь можно соревноваться парами, кто быстрее.

Одновременно с этим соревновательно-решательным процессом, возник вопрос, как быть девочкам, с железной дорогой мальчикам нравиться играть больше и мы стали придумывать новые сценарии игры, меняя образы персонажей и выполняемые ими задания.

Мартин Гарднер, настольные игры и 3D печать - 4

Кстати фишки можно стилизовать как под настоящие вагоны и тепловозы, так и под остальные выдуманные персонажи.

Вот примеры дополнительный вариантов заданий уже придуманных не по ЖД теме:

Персонажи КРОТИК и КОРЗИНКИ. Одна пустая и её надо подставить под вход в нору чтобы нагружать, а полную надо убрать. И еще в одном месте нора очень тонкая и там только крот может пролезть, а корзинки застревают.

Персонажи МЫШЬ и КАРЕТЫ, карета одна из тыква, а другая настоящая. Мышонок должен толкая поменять волшебную карету на обычную и тогда карета у золушки не исчезнет. По дорогам можно ездить, а вот через мост над речкой может пробежать только сам мышонок и оббегать кареты по бокам нельзя, можно только тянуть или толкать.

Файлы для скачивания игрового поля и фишек вы можете взять с нашего сайта. Общий вес получившейся настольной игры примерно грамм 20 грамм, а это значит, что цена данного полезного решения меньше 50р, что очень и очень неплохо по нынешним временам.

А если у вас есть предложения по персонажам и атрибутам для этой логической игры, то мы их с радостью выслушаем и внесем в описание к файлам для печати, чтобы родители сами могли рассказать детям сказочную задачу на свой выбор.

Мы также думаем, что имеет смысл накапливать решения по печати таких материалов, чтобы родители у кого уже есть устройства для 3Д печати, смогли этим пользоваться и экономить деньги на покупку и доставку различных развивающих пособий для детей самого разного возраста.

P.S. Детская железная дорога в версии Мартина Гарднера, а то всё — рельсы, рельсы, шпалы, шпалы ехал поезд…

Материал предоставлен Мастер Кит DIY.

Автор: masterkit
