Прокачиваем-реанимируем электрическую зубную щетку Braun (Oral-b)

в 12:12, , рубрики: diy или сделай сам, oral-b, замена батарей, зубная щетка, Лайфхаки для гиков, Моддинг, метки:

Еще пару-тройку лет назад попробовав электрическую зубную щетку познал Дзен.
Как в песне — вкалывают роботы, а не человек (с). Зубного налета в разы меньше, длительность процедуры регулирует — не профилонишь.
Выбор мой тогда пал на Braun Prof 500, начальная в проф линейке, без наворотов.
Потом у них случилась любовь с Oral-B и теперь эти щетки идут под их брендом.
Внутри несъемный Ni-MH элемент, тут производитель явно заложил «запрограммированное старение». Эффект памяти спустя три года привел к ожидаемому — заряда еле хватает на одну чистку.
Но как выяснилось, для восстановления подойдет обычный АА ni-mh аккумулятор.
Прокачиваем-реанимируем электрическую зубную щетку Braun (Oral-b) - 1

Разбираем девайс:
— снимаем нижнюю крышку (эта крышка ставится в стакан зарядки), крышка подпружинена — после открытия достаем пружину.
— сверху давим на металлический штырь (куда ставим насадки), выдавливая весь механизм вниз.
— дальше разбираем уже сам механизм, нам надо отпаять блок зарядкиуправления от движка:

Внутренности в разборе

Прокачиваем-реанимируем электрическую зубную щетку Braun (Oral-b) - 2

Разбираем батарейный отсек, выпаиваем Ni-MH элемент.
Родной элемент с завода 800-900мА*ч, не больше. Длина 42мм. Можно поискать похожий с ebay. Попробовал разрядить-зарядить его в Imax b6 — еле еле 250 мА*ч емкости набралось.

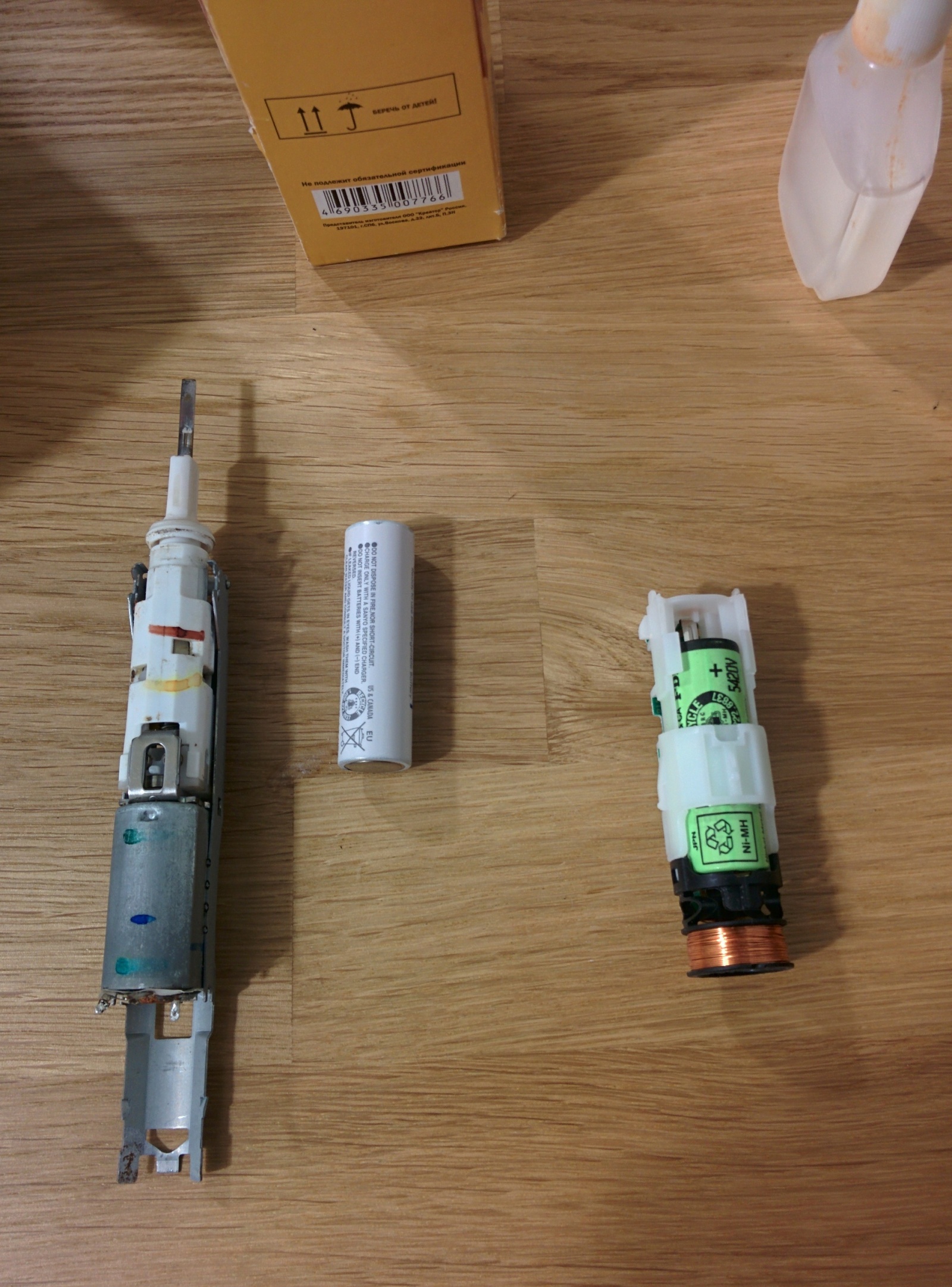

Сравнение родного элемента и донора
Прокачиваем-реанимируем электрическую зубную щетку Braun (Oral-b) - 3

Далее отрываем эти лепестки (tabs) и припаиваем их к донору.
У меня под рукой был Eneloop AA обычный, использовал его. Думаю можно обойтись и обычным элементом, но не гонитесь за огромными емкостями, боюсь встроенный зарядник не рассчитан на большую емкость и время полной зарядки будет измеряться сутками.
Для паяния в данном случае использовал кислоту, она дает быстрое лужение без перегрева элемента питания. Контакт паяльника не более пары секунд.

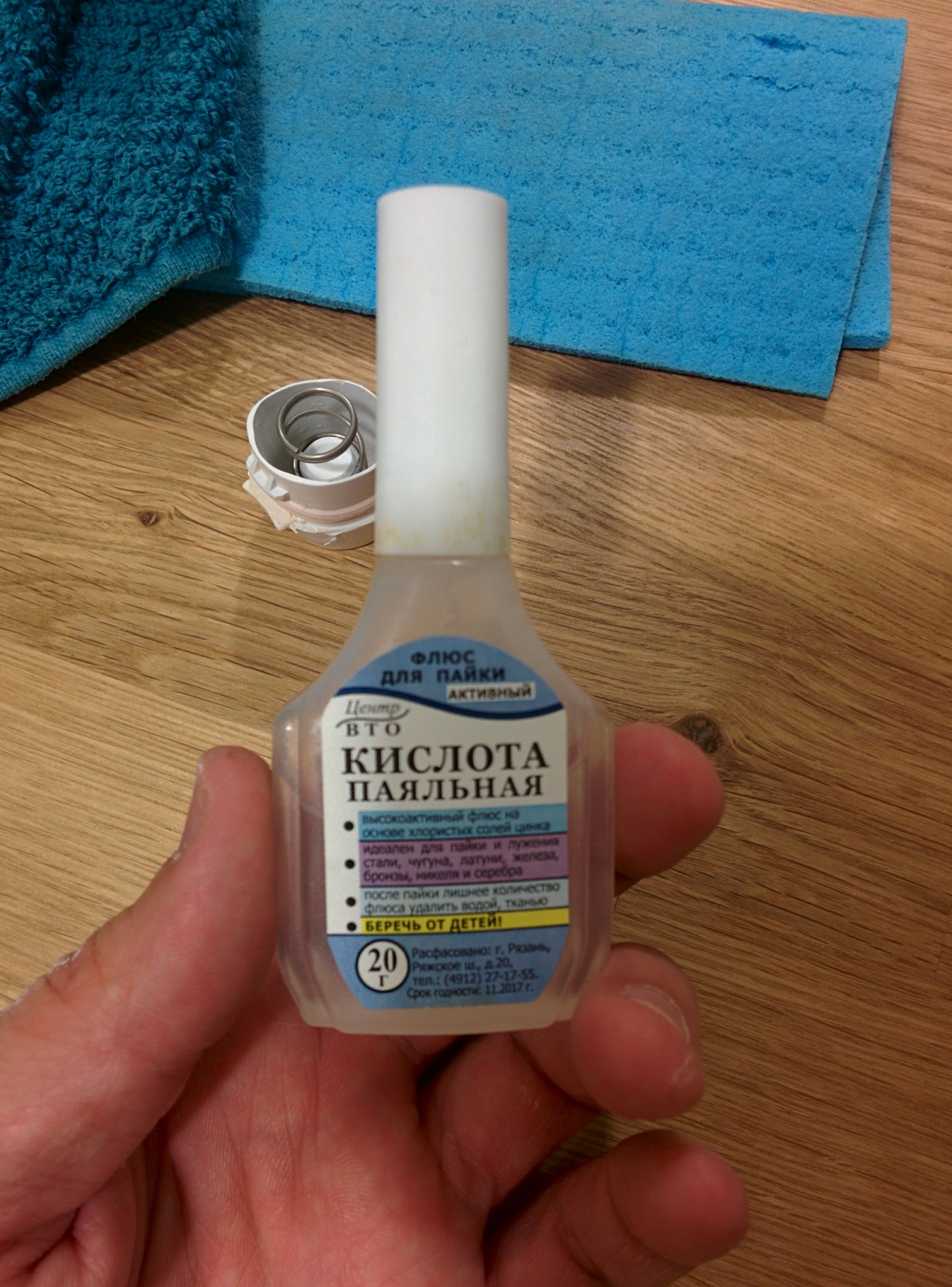

Паяльная кислота

Прокачиваем-реанимируем электрическую зубную щетку Braun (Oral-b) - 4

Что бы в родное место элемент зашел элемент АА, нужно выломать или сплавить паяльником ограничительные пластиковые упоры в кроватке аккумулятора. Насколько я понимаю — весь дизайн механизма единый на всю серию щеток, на более дорогих моделях ставится кроватка без этих заглушек под АА размер (49мм) и маркетинг может рапортовать в 2 раза большем времени работы и просить Х раз больше денег. Не открытие конечно, но каждый раз сталкиваясь — остается не приятный осадок.
Сборку проводим в обратном порядке.

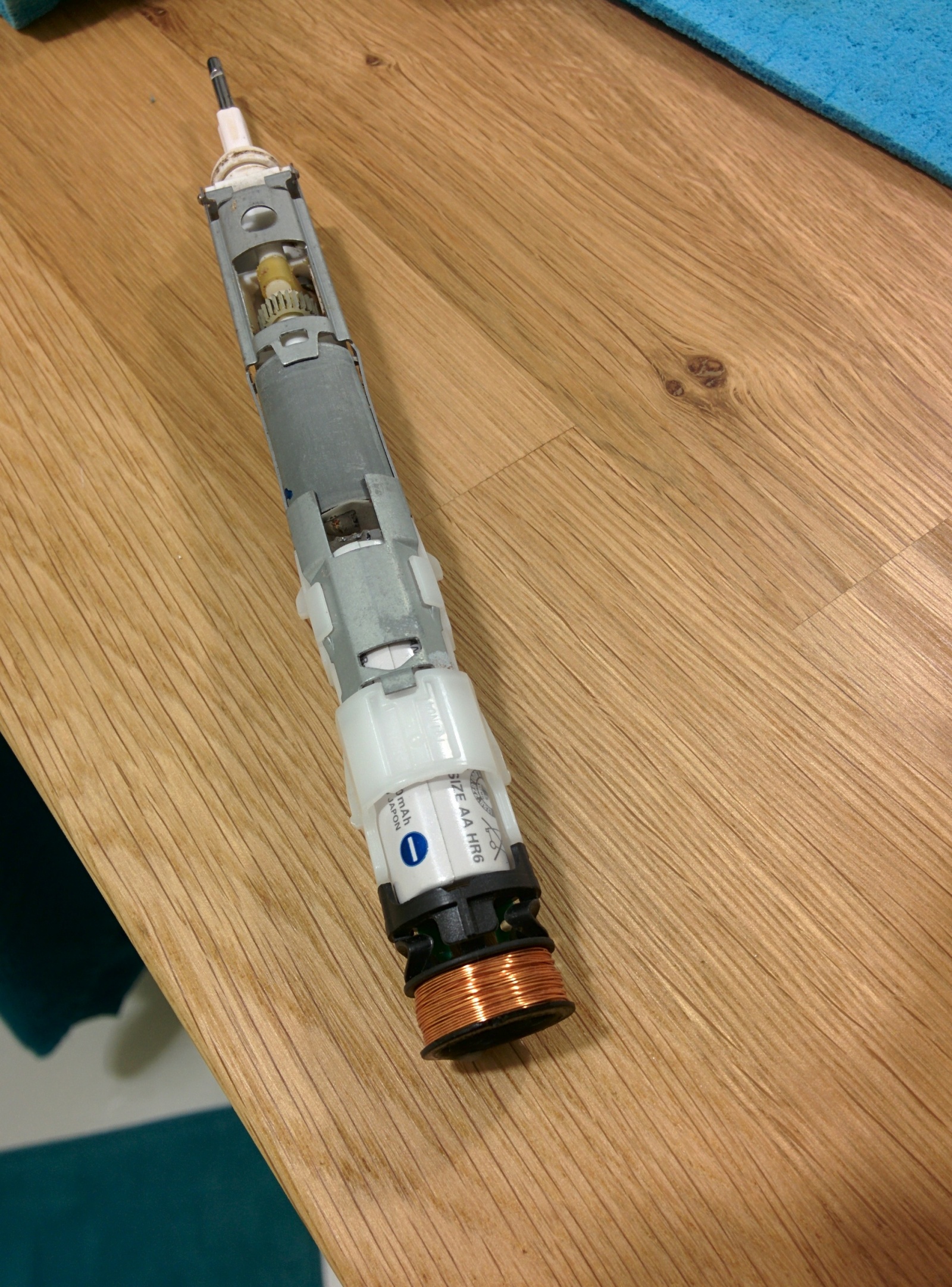

Итого, перед запихиванием обратно

Прокачиваем-реанимируем электрическую зубную щетку Braun (Oral-b) - 5

Еще, щетка может после замены не стартовать по кнопке, надо поставить на 5 сек на зарядную базу и все пройдет.
Как обычно, если решите что то поломать, делаете на свой страх и риск, я только делюсь своим опытом.
