Привет, geektimes! В первой части статьи были рассмотрены принципы получения точного времени на самодельных часах. Пойдем дальше, и рассмотрим, как и на чем это время лучше выводить.

1. Устройства вывода

Итак, у нас есть некая платформа (Arduino, Raspberry, PIC/AVR/STM-контроллер, etc), и стоит задача подключить к нему некую индикацию. Есть множество вариантов, которые мы и рассмотрим.

Сегментная индикация

Тут все просто. Сегментный индикатор состоит из обычных светодиодов, которые банально подключаются к микроконтроллеру через гасящие резисторы.
Самодельные электронные часы, элементная база — часть 2 - 1

Осторожно, траффик!

Плюсы: простота конструкции, хорошие углы обзора, невысокая цена.
Минус: количество отображаемой информации ограничено.
Конструкции индикаторов бывают двух видов, с общим катодом и общим анодом, внутри это выглядит примерно так (схема с сайта производителя).
Самодельные электронные часы, элементная база — часть 2 - 2

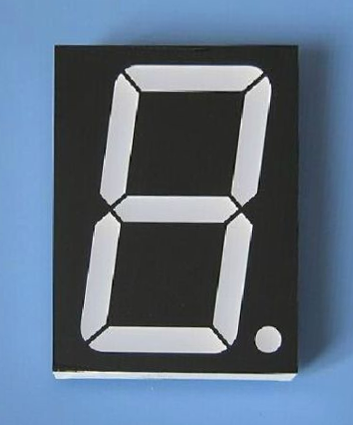

Есть 1001 статья как подключить светодиод к микроконтроллеру, гугл в помощь. Сложности начинаются тогда, когда мы захотим сделать большие часы — ведь смотреть на мелкий индикатор не особо удобно. Тогда нам нужны такие индикаторы (фото с eBay):
Самодельные электронные часы, элементная база — часть 2 - 3

Они питаются от 12В, и напрямую от микроконтроллера просто не заработают. Тут нам в помощь приходит микросхема CD4511, как раз для этого предназначенная. Она не только преобразует данные с 4-битной линии в нужные цифры, но и содержит встроенный транзисторный ключ для подачи напряжения на индикатор. Таким образом, нам в схеме нужно будет иметь «силовое» напряжение в 9-12В, и отдельный понижающий преобразователь (например L7805) для питания «логики» схемы.

Матричные индикаторы

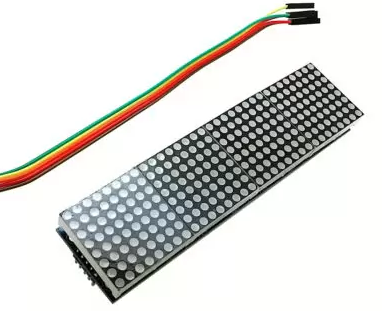

По сути, это те же светодиоды, только в виде матрицы 8х8. Фото с eBay:
Самодельные электронные часы, элементная база — часть 2 - 4

Продаются на eBay в виде одиночных модулей либо готовых блоков, например по 4 штуки. Управление ими весьма просто — на модулях уже распаяна микросхема MAX7219, обеспечивающая их работу и подключение к микроконтроллеру с помощью всего лишь 5 проводов. Для Arduino есть много библиотек, желающие могут посмотреть код.
Плюсы: невысокая цена, хорошие углы обзора и яркость.
Минус: невысокое разрешение. Но для задачи вывода времени вполне достаточно.

ЖК-индикаторы

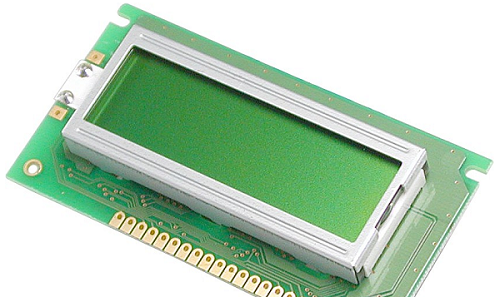

ЖК-индикаторы бывают графические и текстовые.
Самодельные электронные часы, элементная база — часть 2 - 5

Графические дороже, однако позволяют выводить более разнообразную информацию (например график атмосферного давления). Текстовые дешевле, и с ними проще работать, они также позволяют выводить псевдографику — есть возможность загружать в дисплей пользовательские символы.

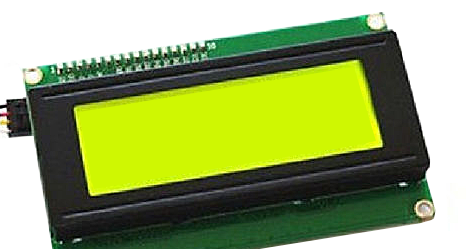

Работать с ЖК-индикатором из кода несложно, но есть определенный минус — индикатор требует много управляющих линий (от 7 до 12) от микроконтроллера, что неудобно. Поэтому китайцы придумали совместить ЖК-индикатор с i2c-контроллером, получилось в итоге очень удобно — для подключения достаточно всего 4х проводов (фото с eBay).
Самодельные электронные часы, элементная база — часть 2 - 6
ЖК-индикаторы достаточно дешевые (если брать на еБее), крупные, их просто подключать, и можно выводить разнообразную информацию. Единственный минус это не очень большие углы обзора.

OLED-индикаторы

Являются улучшенным продолжением предыдущего варианта. Варьируются от маленьких и дешевых с диагональю 1.1", до больших и дорогих. Фото с eBay.
Самодельные электронные часы, элементная база — часть 2 - 7
Собственно, хороши всем кроме цены. Что касается мелких индикаторов, размером 0.9-1.1", то (кроме изучения работы с i2c) какое-то практическое применение им найти сложно.

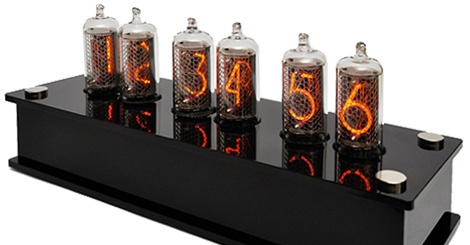

Газоразрядные индикаторы (ИН-14, ИН-18)

Эти индикаторы сейчас весьма популярны, видимо из-за «теплого лампового звукасвета» и оригинальности конструкции.
Самодельные электронные часы, элементная база — часть 2 - 8
(фото с сайта nocrotec.com)

Схема их подключения несколько сложнее, т.к. эти индикаторы для зажигания используют напряжение в 170В. Преобразователь из 12В=>180В может быть сделан на микросхеме MAX771. Для подачи напряжения на индикаторы используется советская микросхема К155ИД1, которая специально для этого и была создана. Цена вопроса при самостоятельном изготовлении: около 500р за каждый индикатор и 100р за К155ИД1, все остальные детали, как писали в старых журналах, «дефицитными не являются». Основная сложность тут в том, что и ИН-хх, и К155ИД1, давно сняты с производства, и купить их можно разве что на радиорынках или в немногих специализированных магазинах.

2. Выбор платформы

С индикацией мы более-менее разобрались, осталось решить, какую аппаратную платформу лучше использовать. Тут есть несколько вариантов (самодельные я не рассматриваю, т.к. тем кто умеет развести плату и припаять процессор, эта статья не нужна).

Arduino

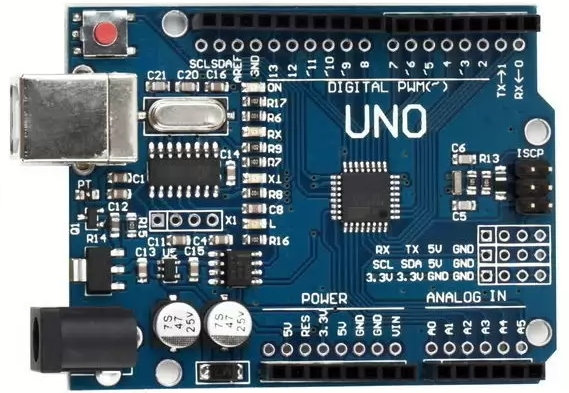

Самый простой вариант для начинающих. Готовая плата стоит недорого (около 10$ на eBay с бесплатной доставкой), имеет все необходимые разъемы для программирования. Фото с eBay:
Самодельные электронные часы, элементная база — часть 2 - 9

Под Arduino есть огромное количество разных библиотек (например для тех же ЖК-экранов, модулей реального времени), Arduino аппаратно совместима с различными дополнительными модулями.
Главный минус: сложность отладки (только через консоль последовательного порта) и довольно-таки слабый по современным меркам процессор (2КБайт RAM и 16МГц).
Главный плюс: можно сделать много чего, практически не заморачиваясь с пайкой, покупкой программатора и разводкой плат, модули достаточно соединить друг с другом.

32-разрядные процессоры STM

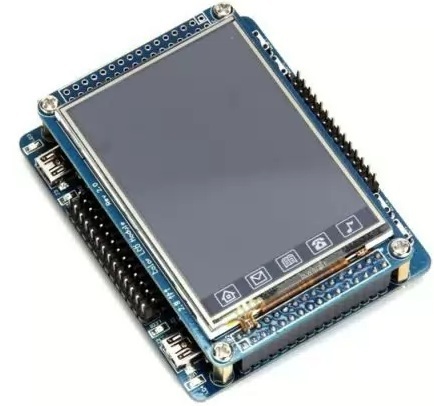

Для тех кто захочет что-то помощнее, есть готовые платы с процессорами STM, например плата с STM32F103RBT6 и TFT-экраном. Фото с eBay:
Самодельные электронные часы, элементная база — часть 2 - 10

Здесь мы уже имеем полноценную отладку в полноценной IDE (из всех разных мне больше понравилась Coocox IDE), однако понадобится отдельный программатор-отладчик ST-LINK с разъемом JTAG (цена вопроса 20-40$ на eBay). Как вариант, можно купить отладочную плату STM32F4Discovery, на которой этот программатор уже встроен, и его можно использовать отдельно.

Raspberry PI

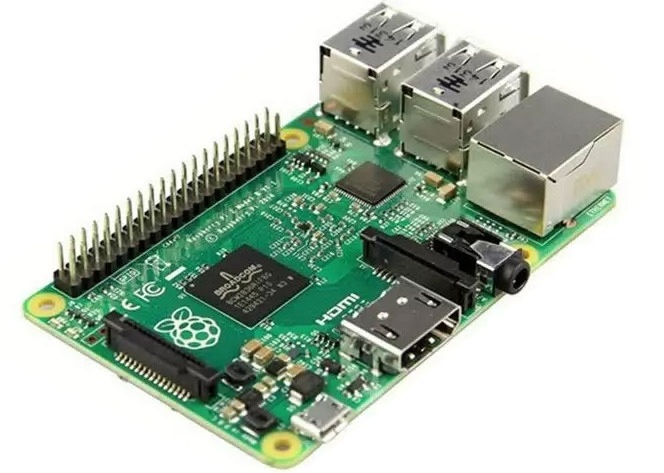

И наконец, для тех кто хочет полной интеграции с современным миром, есть одноплатные компьютеры с Linux, всем уже наверное известные Raspberry PI. Фото с eBay:
Самодельные электронные часы, элементная база — часть 2 - 11

Это полноценный компьютер с Linux, гигабайтом RAM и 4х-ядерным процессором на борту. С краю платы выведена панель из 40 пинов, позволяющая подключать различную периферию (пины доступны из кода, например на Python, не говоря о C/C++), есть также стандартный USB в виде 4х разъемов (можно подключить WiFi). Так же есть стандартный HDMI.
Мощности платы хватит к примеру, не только чтобы выводить время, но и чтобы держать HTTP-сервер для настройки параметров через web-интерфейс, подгружать прогноз погоды через интернет, и так далее. В общем, простор для полета фантазии большой.

С Raspberry (и процессорами STM32) есть одна единственная сложность — ее пины используют 3-вольтовую логику, а большинство внешних устройств (например ЖК-экраны) работают «по старинке» от 5В. Можно конечно подключить и так, в принципе заработает, но это не совсем правильный метод, да и испортить плату за 50$ как-то жалко. Правильный способ — использовать «logic level converter», который на eBay стоит всего 1-2$.
Фото с eBay:
Самодельные электронные часы, элементная база — часть 2 - 12

Теперь достаточно подключить наше устройство через такой модуль, и все параметры будут согласованы.

ESP8266

Способ скорее экзотический, но довольно-таки перспективный в силу компактности и дешевизны решения. За совсем небольшие деньги (около 4-5$ на eBay) можно купить модуль ESP8266, содержащий процессор и WiFi на борту.
Фото с eBay:
Самодельные электронные часы, элементная база — часть 2 - 13

Изначально такие модули предназначались как WiFi-мост для обмена по serial-порту, однако энтузиастами было написано множество альтернативных прошивок, позволяющих работать с датчиками, i2c-устройствами, PWM и пр. Гипотетически вполне возможно получать время от NTP-сервера и выводить его по i2c на дисплей. Для тех кто хочет подключить много различной периферии, есть специальные платы NodeMCU с большим числом выводов, цена вопроса около 500р (разумеется на eBay):
Самодельные электронные часы, элементная база — часть 2 - 14

Единственный минус — ESP8266 имеет очень мало памяти RAM (в зависимости от прошивки, от 1 до 32КБайт), но задача от этого становится даже интересней. Модули ESP8266 используют 3-вольтовую логику, так что вышеприведенный конвертор уровней тут также пригодится.

На этом вводный экскурс в самодельную электронику можно закончить, автор желает всем удачных экспериментов.

Вместо заключения

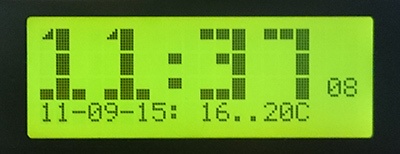

Я в итоге остановился на использовании Raspberry PI с текстовым индикатором, настроенным на работу с псевдографикой (что вышло дешевле чем графический экран той же диагонали). Сфоткал экран настольных часов во время написания этой статьи.
Самодельные электронные часы, элементная база — часть 2 - 15

Часы выводят точное время, взятое из Интернета, и погоду которая обновляется с Яндекса, все это написано на Python, и вполне работает уже несколько месяцев. Параллельно на часах запущен FTP-сервер, что позволяет (вкупе с пробросом портов на роутере) обновить на них прошивку не только из дома, но и из любого места где есть Интернет. Как бонус, ресурсов Raspberry в принципе хватит и для подключения камеры и/или микрофона с возможностью удаленного наблюдения за квартирой, или для управлением различными модулями/реле/датчиками. Можно добавить всякие «плюшки», типа светодиодной индикации о пришедшей почте, и так далее.

PS: Почему eBay?
Как можно было видеть, для всех девайсов приводились цены или фото с ебея. Почему так? К сожалению, наши магазины часто живут по принципу «за 1$ купил, за 3$ продал, на эти 2 процента и живу». В качестве простого примера, Arduino Uno R3 стоит (на момент написания статьи) 3600р в Петербурге, и 350р на eBay с бесплатной доставкой из Китая. Разница действительно на порядок, безо всяких литературных преувеличений. Да, придется подождать месяц чтобы забрать посылку на почте, но такая разница в цене думаю, того стоит. Но впрочем, если кому-то надо прямо сейчас и срочно, то наверно и в местных магазинах есть выбор, тут каждый решает сам.
