DIY PowerBank на 17000 честных миллиампер-часов

в 2:02, , рубрики: 18650, DIY, diy или сделай сам, powerbank, самоделкин, элементы питания, Энергия и элементы питания

Наступила зима, если вдруг кто не заметил, а это означает, что через час использования телефона на улице он превращается в тыкву. Для предотвращения оного события издревле используются внешние аккумуляторы, ака PowerBank, ака «банки».

Но с нынешним курсом доллара купить хорошую банку стало несколько, эм, рискованно из-за угрозы амфибиотропной асфиксии, ибо только один хороший аккумулятор типа 18650 стоит больше 8 долларов. А для действительно ёмкой банки их надо 6. Плюс кейс — ещё прибавить долларов 8-12. Итого ~60 долларов.

Да, есть китайские магазины, которые торгуют типа оригинальными Xiaomi долларов за 25. Но вся проблема в том что они именно что «типа оригинальные», а что на самом деле приедет — не известно никому.

DIY PowerBank на 17000 честных миллиампер-часов - 1
задача дешёвых китайских банок заключается в том чтобы показать вот-такенные цифры, а засада в том что они набиты отвратительного качества аккумуляторами.

Lithium-Ion батареи, как ни странно, весьма и весьма высокотехнологичны. А поэтому требуют совершенно определённых условий производства и ещё более строгого соблюдения состава электролита и компонент для сборки. Поэтому, здесь точно так же, как в любом общепите: «Быстро, вкусно, недорого — выбирайте любые два». По отношению к батареям это можно перефразировать как «Ёмко, надёжно, недорого». Китайские банки в 19% случаев идут как «ёмко+недорого», а ещё в 70% — только «недорого» поэтому они и либо значительно теряют ёмкость, либо изначально её не имеют, и практически все мрут через пару десятков циклов заряда.

DIY PowerBank на 17000 честных миллиампер-часов - 2

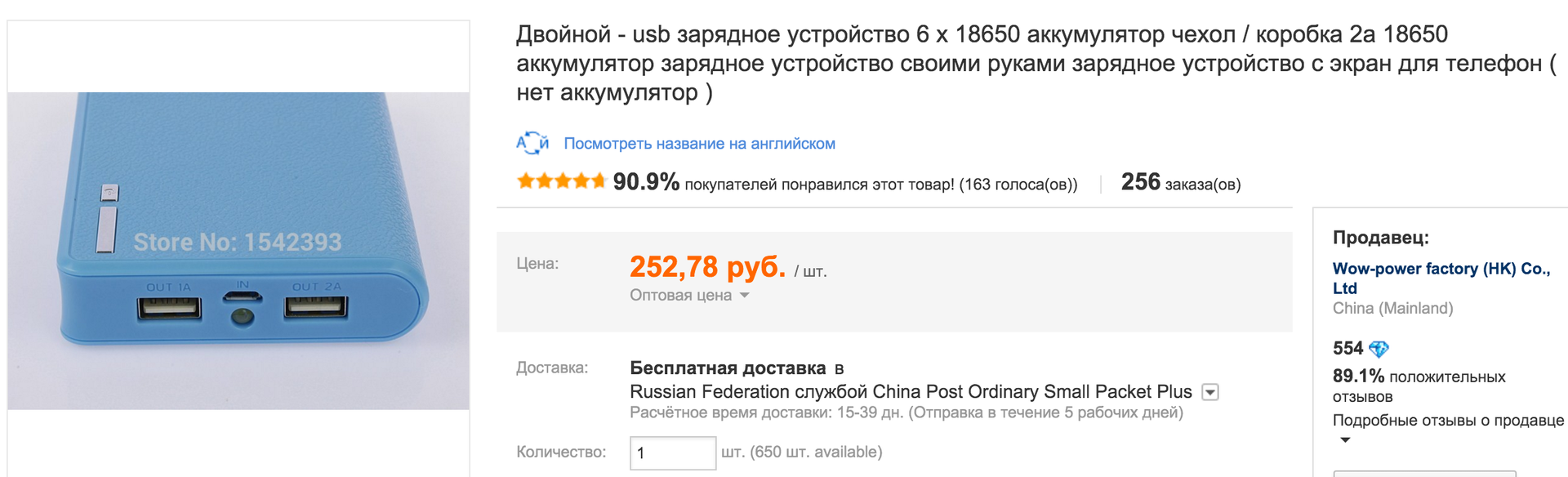

Классический образец китайского фуфла с одним реальным 1А USB-портом, распараллеленным на два разъёма. А сзади надпись про 30000mAh

Что же делать обычному человеку, чтобы не оказаться гордым владельцем зарядного устройства, которое через месяц можно будет выкинуть в помойку?

Вариантов два: купить банку у проверенного продавца за адекватные деньги, либо собрать банку самому из заведомо хороших компонентов, благо, DIY-наборы продаются во многих местах.

Но «проверенных» продавцов у меня знакомых нет, а отзывам на китайских сайтах я доверяю только если денег не очень жалко. Так что я пошёл по второму пути.

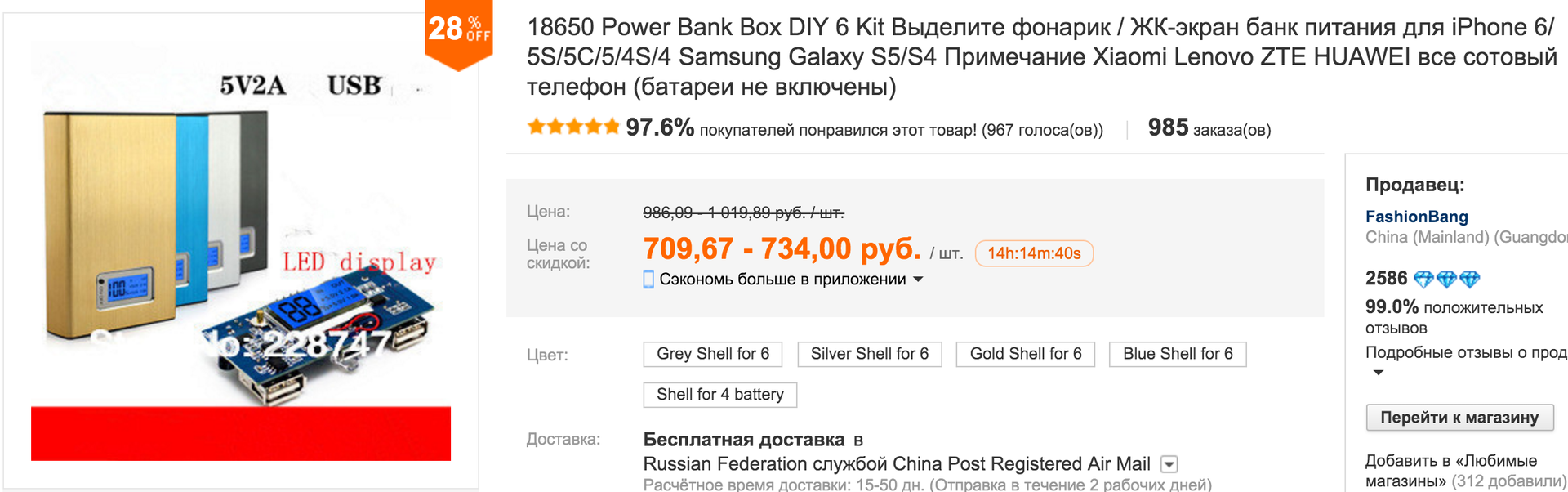

После долгих поисков и нескольких купленных некачественных корпусов был найден подходящий по всем параметрам корпус для банки с приличной электронной начинкой, которая действительно даёт заявленные характеристики. В подобные корпуса ещё очень любят паковаться некоторые отечественные бренды сравнительно неплохих банок.

DIY PowerBank на 17000 честных миллиампер-часов - 3

Осталось придумать, чем же её набить. Абсолютным чемпионом по соотношению цена-качество на рынке «пальцев» типа 18650 являются батареи Panasonic NCR18650B. Аккумулятор на 2600mAh отличного качества. Тем, кто сейчас собирается сказать мне, что есть классные аккумуляторы большей ёмкости и дешевле я снова напомню — «выбирайте любые два». А палят эти аккумуляторы со страшной силой — как Smirnoff и Finlandia в перестроечные времена — поэтому покупать их довольно рискованное предприятие, если не знать где, а я не знаю.

После поиска в сети данных аккумуляторов я загрустил, потому что жаба моя спит чутко и мгновенно просыпается от ощущения необоснованных трат или высоких рисков. Поэтому поиски продолжились и, внезапно, они завершились обнаружением вот такой штуки:

DIY PowerBank на 17000 честных миллиампер-часов - 4

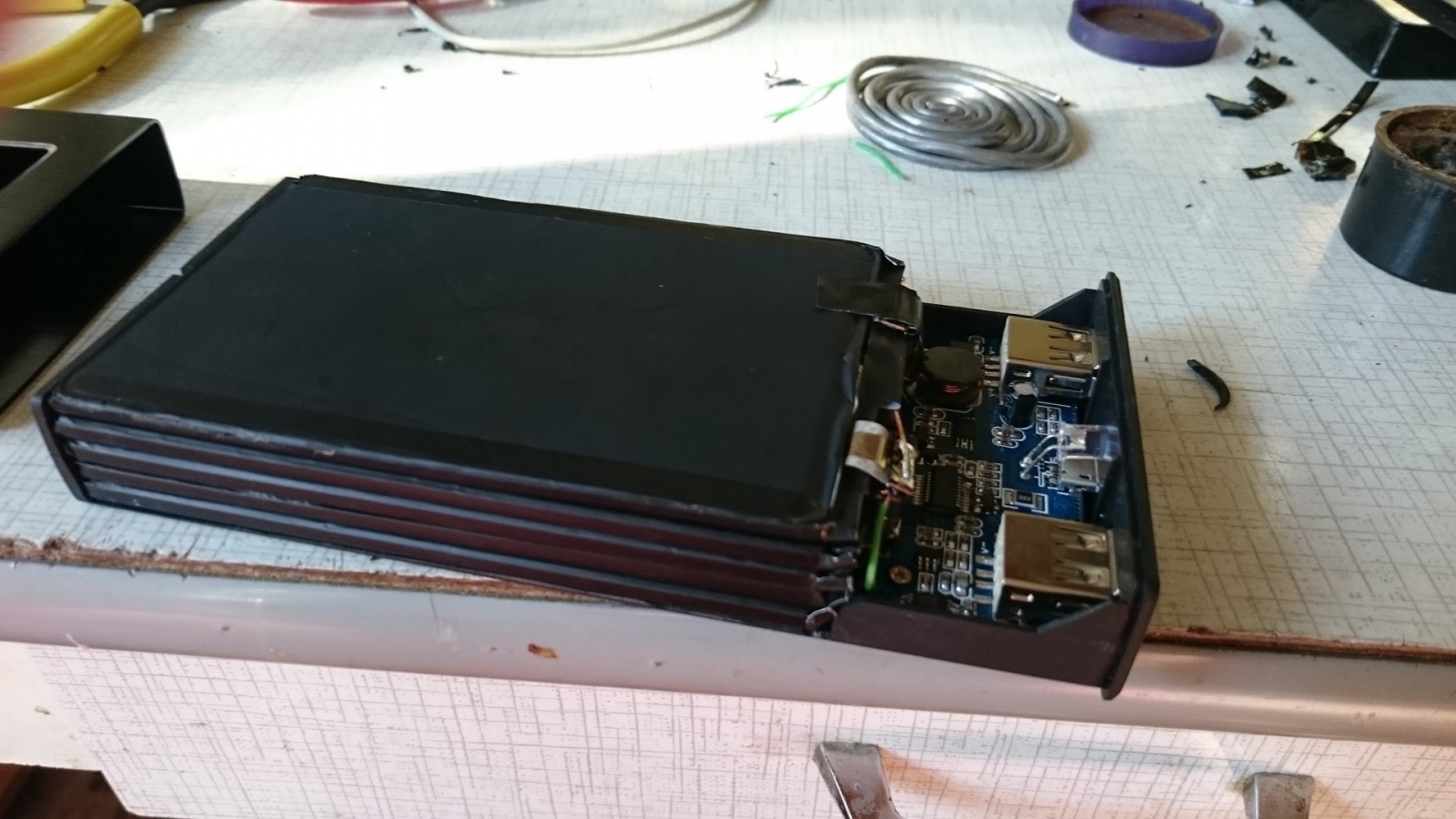

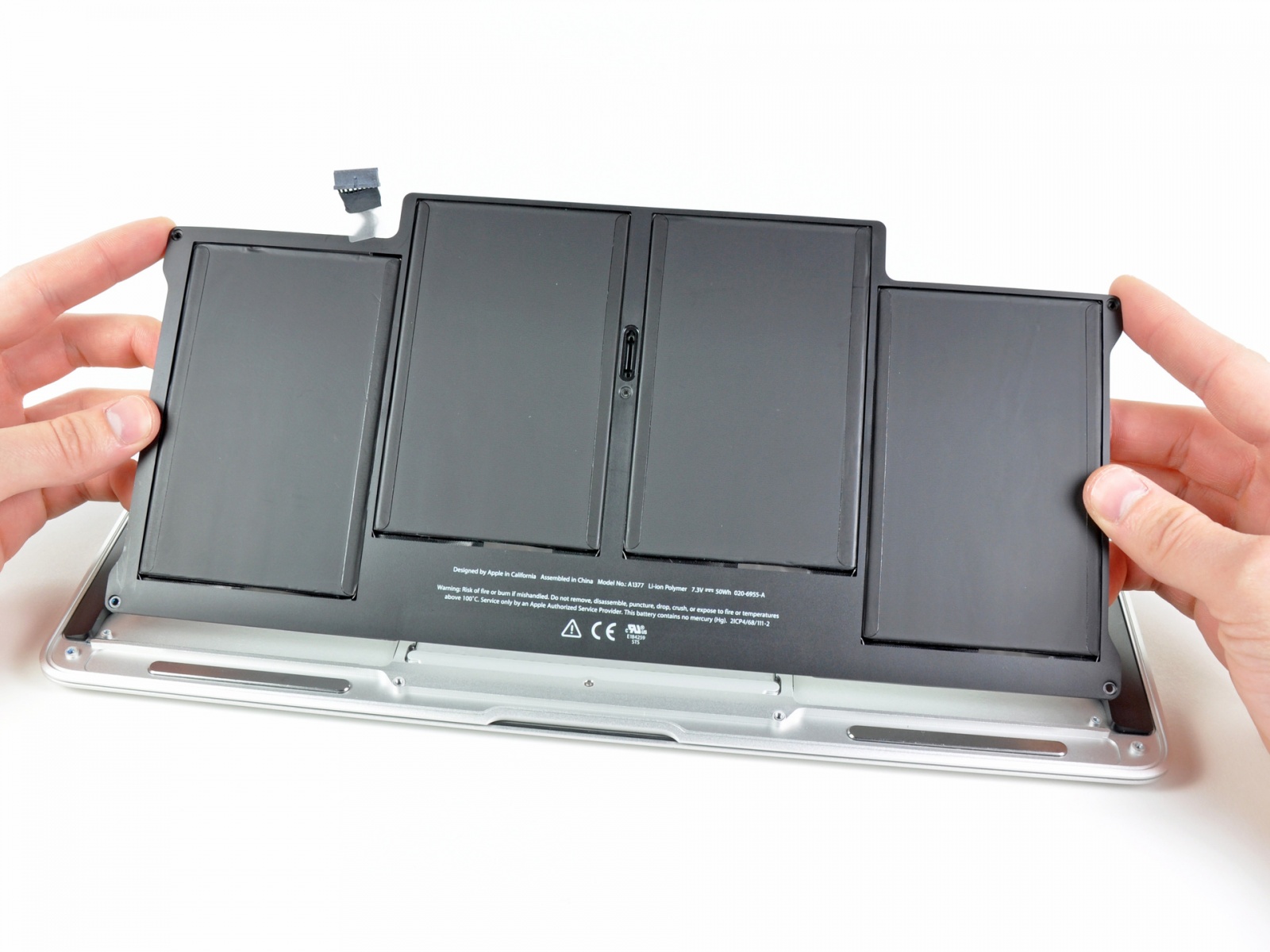

Да, это ноутбучная батарея от MacbookAir. Если аккуратно выковырять из неё батарейные блоки, то пять штук, уложенные в стопку идеально ложатся в коробку. А уж в качестве батарей от Apple сомневаться не приходится. И, главное, у меня обнаружился доступ к таким сравнительно дешёвым батареям!

DIY PowerBank на 17000 честных миллиампер-часов - 5

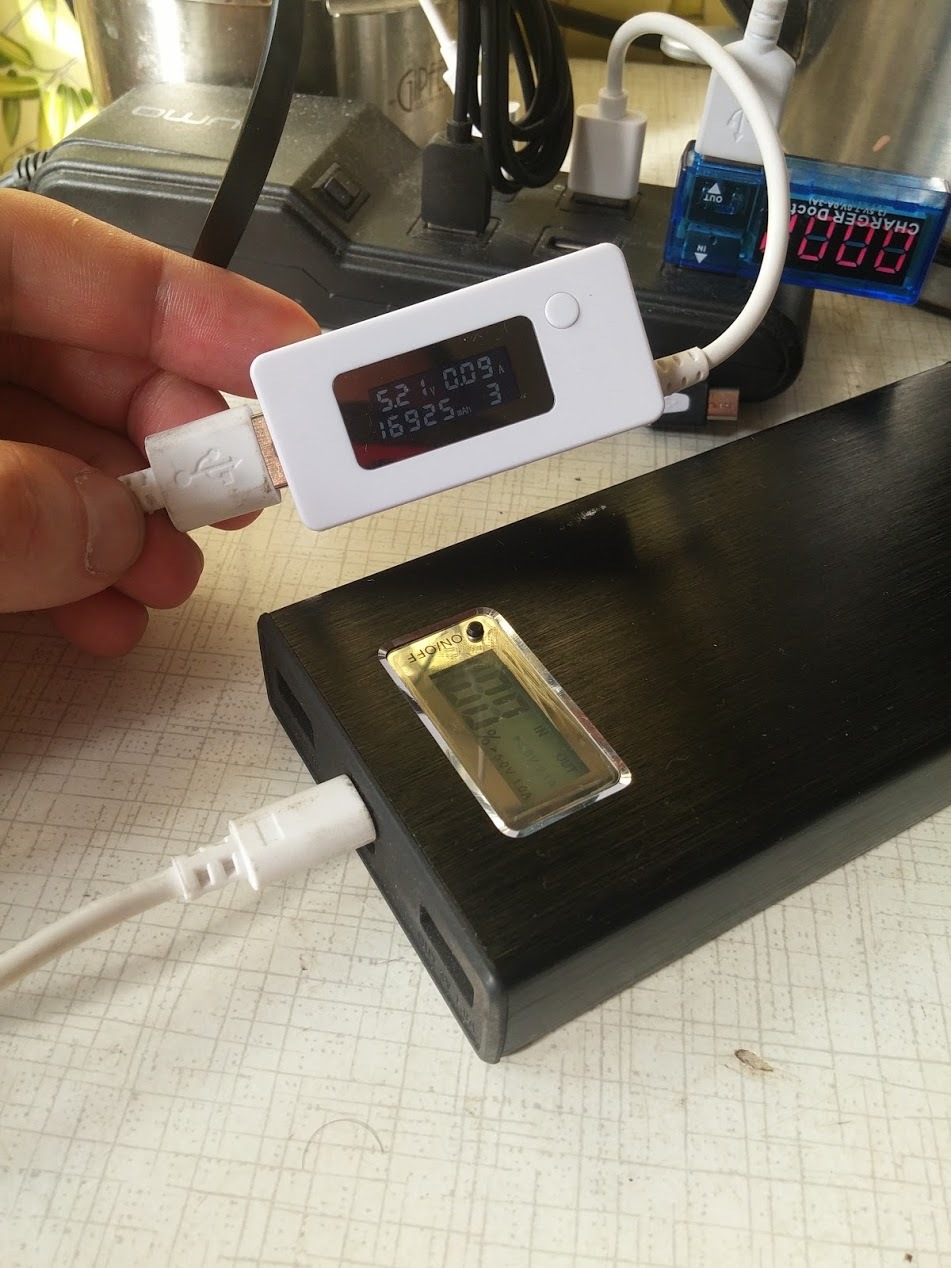

Итого, в банке 5 батарей по 14Wh каждая. Это больше, чем можно набить «пальцами», потому что нет пустот, обусловленных цилиндрами. В результате тестирования был получен практически максимально-достижимый для данного объёма результат: почти 17000mAh.

DIY PowerBank на 17000 честных миллиампер-часов - 6

Достижения этого устройства простые, но понятные:

  • неделя автономки с телефоном LG G3 в глухих лесах в зоне неуверенного приёма
  • несколько всеночных, часов по 10, забегов по нерезиновой, играя в Ingress
  • множество раз, когда вся компания в баре заряжает от этой банки телефоны и планшеты

У вас почти наверняка нет доступа к недорогим аккумуляторам от Apple. Но в 100% хороших брендовых РС-ноутов батарея набрана из хороших 18650 аккумуляторов. Можно добыть такую батарею, разобрать, и, если напряжение аккумуляторов не ниже 2В, то можно попробовать их зарядить и собрать почти такую же банку.

Автор: Suncheez
