Доброго вам времени суток, уважаемые гики и сочувствующие!

Согласно моим наблюдениям, практически все владельцы 3D принтеров делятся на две группы: те, кому он нужен, и те, кому он нужен на самом деле. Именно с целью стимуляции роста количества граждан во второй группе и была написана эта публикация.
Всем, кому интересно, что связывает 3D принтер и музыку, почему некоторые старые поговорки потеряли актуальность, и как превратить простую картонку в стальную болванку — добро пожаловать под кат!

Не секрет, что благодаря усилиям алчных мерзавцев эффективного менеджмента и беспринципных мошенников современных маркетологов полки магазинов звуковой аппаратуры по большей части заполнены обыкновенным мусором, реальные технические характеристики которого искусно скрыты под километрами рекламных текстов с непонятными аббревиатурами и раздутыми результатами каких — то бессмысленных тестов.
Что же делать ленивому и скаредному человеку, желающему приобрести недорогие, но качественные «настольные» звуковые колонки? Как и в большинстве подобных случаев, вопрос уже содержит в себе часть ответа: колонки нужно сделать.
Пользуясь случаем, я решил воплотить в жизнь свою давнюю мечту — омниполярные звуковые колонки. Эти колонки отличаются от колонок с обычной фронтальной компоновкой тем, что звуковые волны излучаются одновременно во все стороны с одинаковой амплитудой и фазой, что в теории должно создавать максимально естественную звуковую картину. В наиболее простом варианте это достигается размещением рассеивающего конуса на направленной вверх широкополосной головкой громкоговорителя. Правильный расчёт подобных акустических систем (далее — АС) дело непростое и требующее серьёзного образования в этой области. Поэтому мною был избран древнейший способ проведения исследований непонятной фигни сложных процессов — эмпирический. Проще говоря, действовать придётся наобум и наугад, с переделками и улучшениями конструкции в процессе изготовления.
Важнейшим компонентом любой АС, не поддающимся модификации в домашних условиях, является головка громкоговорителя (далее — ГГ). Поскольку я решил изготовить компактную и недорогую однополосную АС, выбор головки превратился в нетривиальную задачу со многими неизвестными.
Для себя я выработал следующий алгоритм поиска: подходящий размер — полоса пропускания — равномерность АЧХ и ФЧХ — номинальное сопротивление — цена.

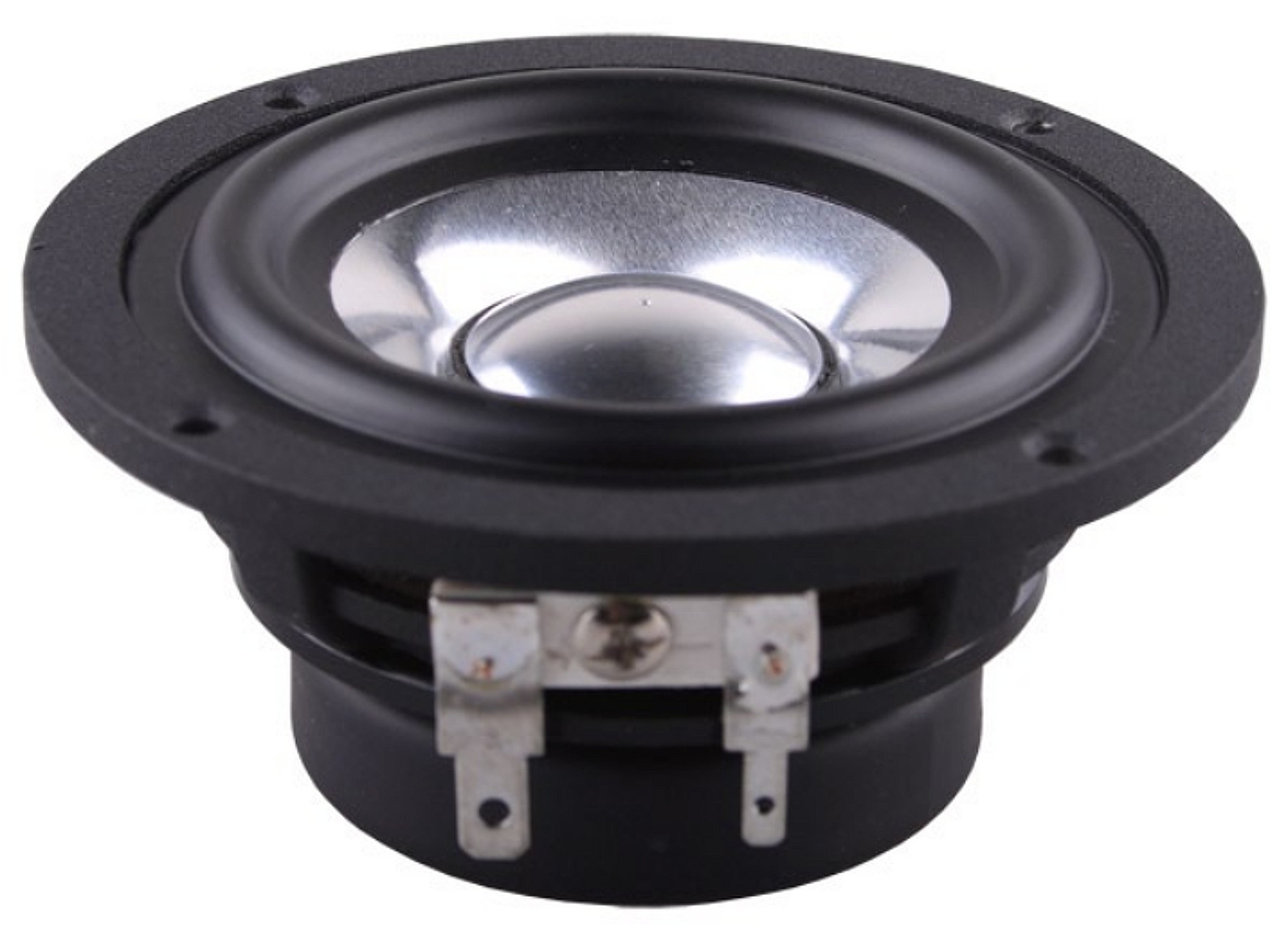

Лидером по итогам поиска явилась широкополосная ГГ FR88EX производителя Fountek:

Устройство акустического подавления реальности, или музыка из 3D принтера - 2

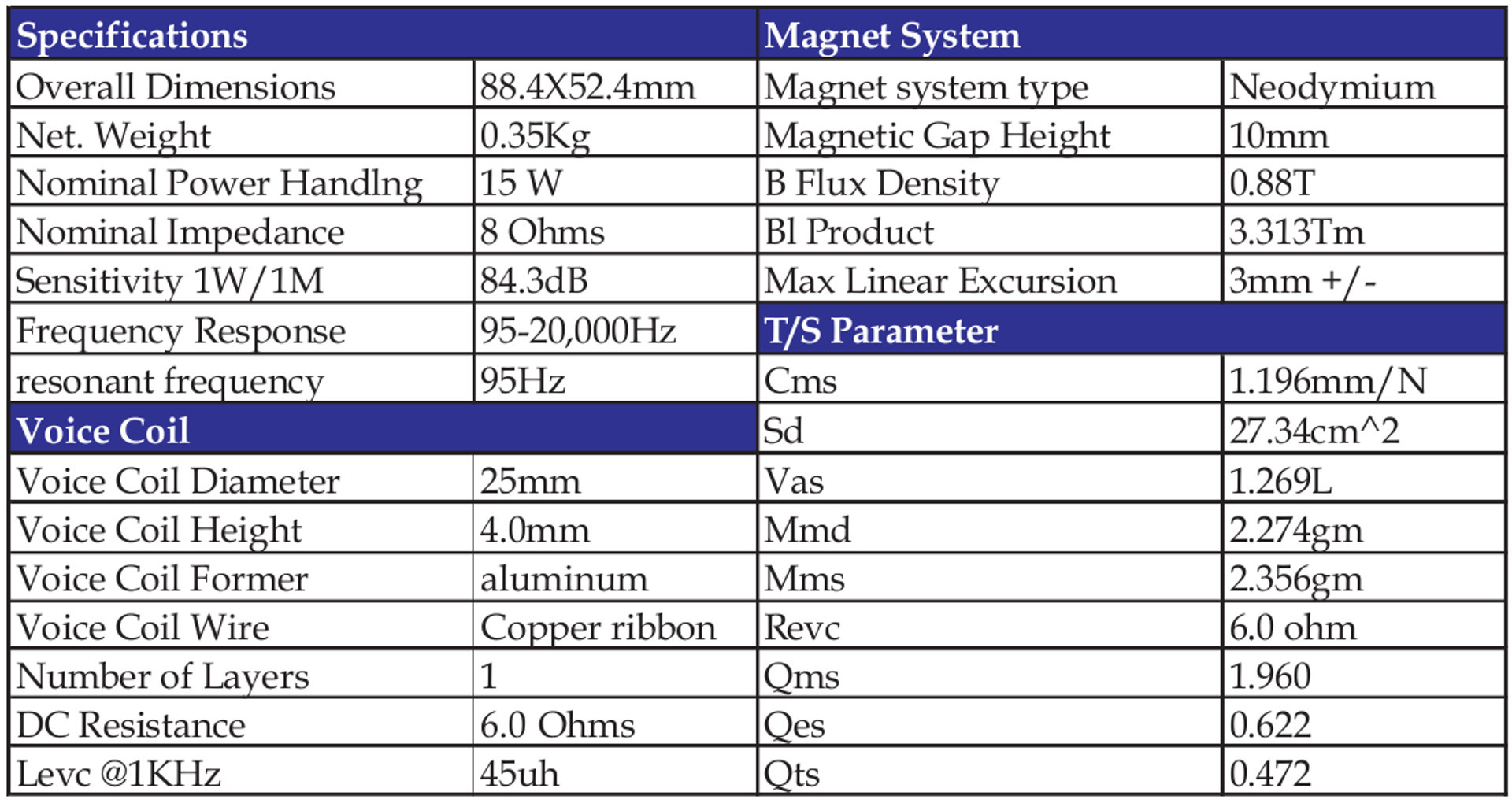

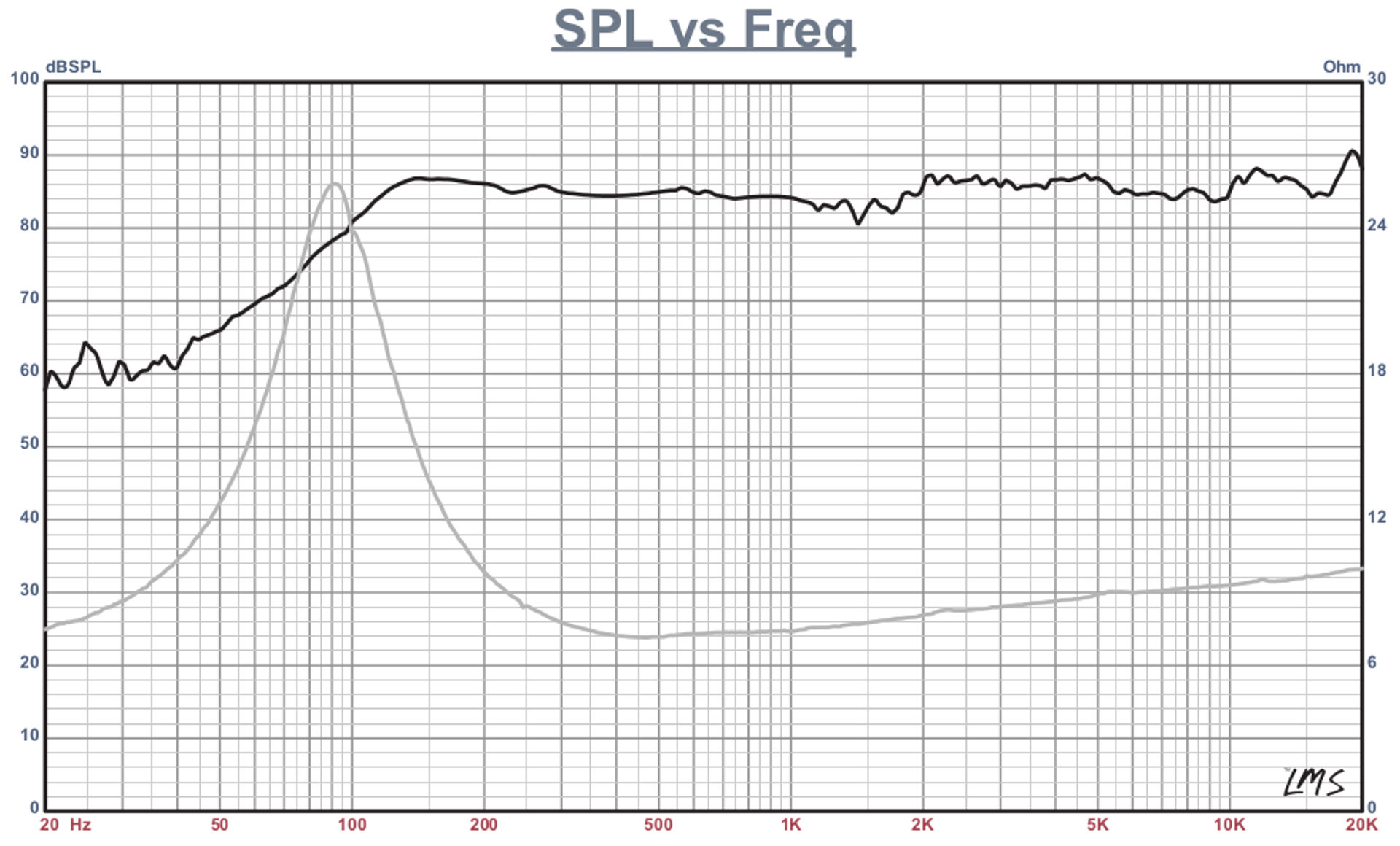

Эта головка имеет алюминиевые каркас и диффузор, широкий частотный диапазон, гладкие АЧХ и ФЧХ. Все параметры приведены производителем в техдокументации:

Устройство акустического подавления реальности, или музыка из 3D принтера - 3

Устройство акустического подавления реальности, или музыка из 3D принтера - 4

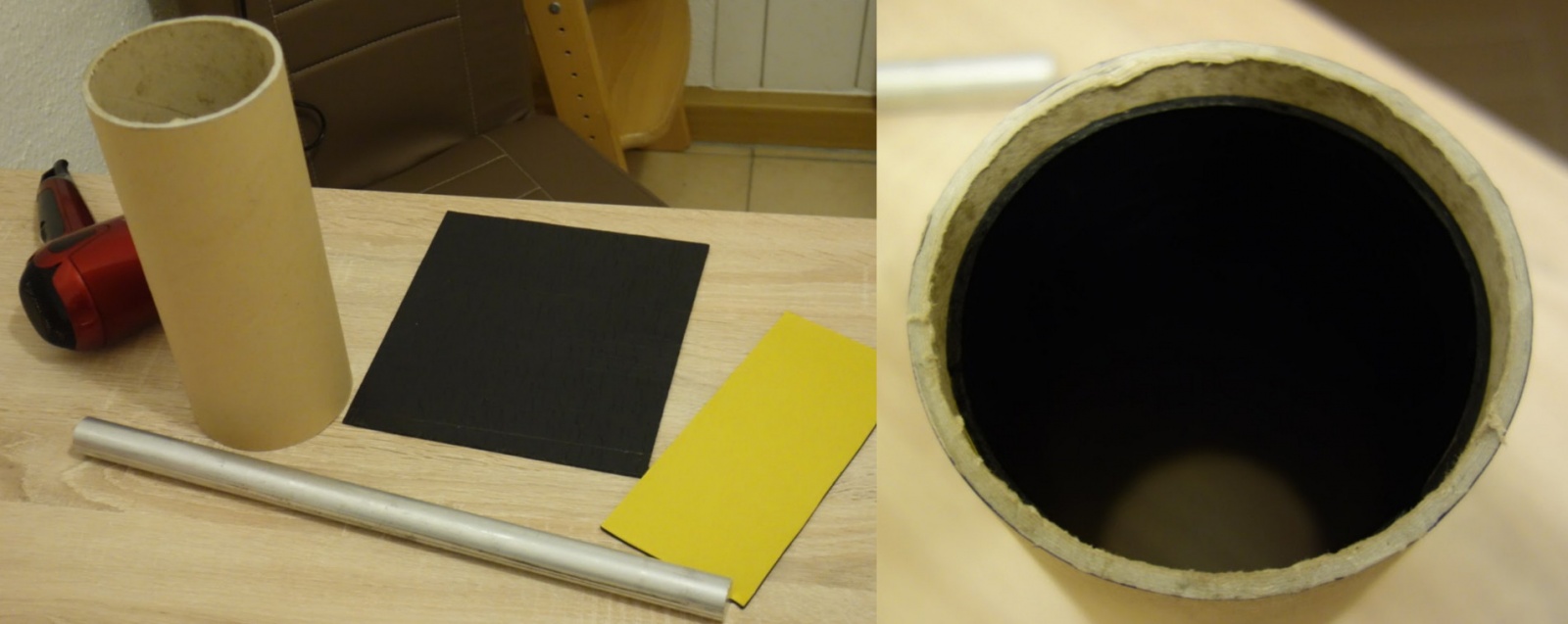

Для АС была выбрана самая простая конструкция: цилиндрический корпус, на верхнем торце закреплена ГГ. Над ГГ должен быть закреплён звукорассеивающий конус. Оформление корпуса — панель акустического сопротивления на нижнем торце, рыхлый звукопоглощающий материал во всём объёме АС. Для корпуса была выбрана труба из толстого картона диаметром 125 мм (соответственно размерам ГГ). На внутреннюю поверхность трубы были наклеены самоклеющиеся битумные вибропоглощающие маты, что позволило полностью подавить вибрации и гулкость корпуса. Технология проста: нагрев маты феном, прикатываем их клейкой стороной к трубе изнутри с помощью алюминиевой «скалки». Самое трудное здесь — найти женщину с феном.

Устройство акустического подавления реальности, или музыка из 3D принтера - 5

Далее были проведены высоконаучные эксперименты изготовлены несколько звукорассеивателей и «на слух» проверена эффективность их работы. В абсолютном противоречии с поговоркой «Семь раз отмерь, один раз отрежь» рассеиватели печатались, мялись, резались, плавились, выбрасывались и снова печатались в угоду экспериментаторской любознательности. Кстати, PETG как материал идеально подходит для печати экспериментальных частей АС.

Устройство акустического подавления реальности, или музыка из 3D принтера - 6

Безоговорочную победу одержал конический звукорассеиватель. В правой части фото виден этот конус над ГГ, смонтированной в торце корпуса на заглушке — держателе, напечатанной на 3D принтере.
Несколько слов о дизайне: вследствие применения разнородных материалов и сложной формы частей оклейку каким — либо шпоном или подобным материалом я исключил как излишне трудозатратную. Окраска в чёрный цвет была признана скучной, серебристая окраска — пошлой. Я решил внести свой скромный вклад в создание вселенной постапокалипсиса и придать АС вид потрёпаной военной аппаратуры, созданной с применением радиоактивных материалов.

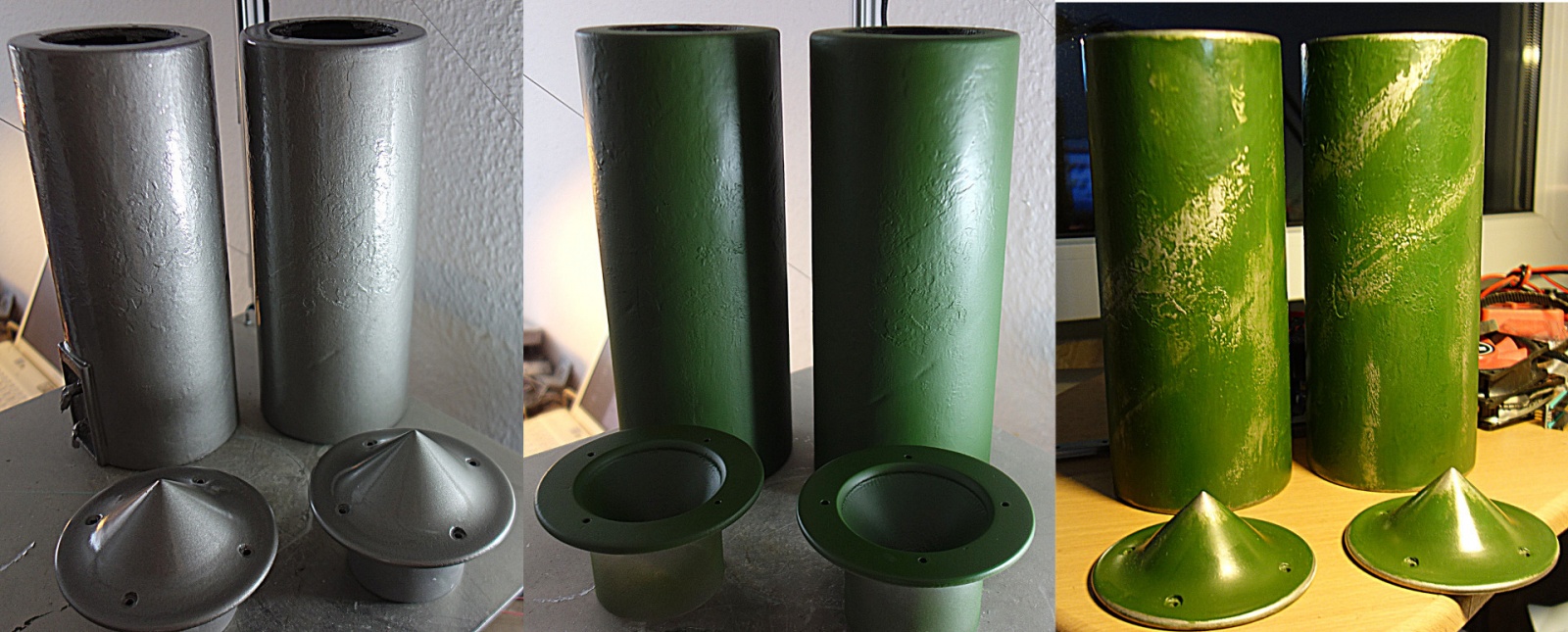

Процесс создания частей АС выглядел так: создание модели в DesignSpark Mechanical — печать на 3D принтере — очистка детали — грунтовка — окраска. При этом в процессе грунтовки корпуса АС непросохшая грунтовка частично стиралась пальцами, что обеспечило наличие отчётливых следов коррозии металла привет, Паук. Окраска деталей производилась в несколько этапов: сначала детали окрашивались краской с эффектом нержавеющей стали и тщательно сушились на подогреваемой рабочей площадке принтера. Следующим слоем наносился прозрачный лак, с последующей сушкой в течении 24 часов. Последним слоем была нанесена краска «хаки лесная зелень», примерно соответствующая окраске старой советской военной техники. После двухчасовой сушки можно приступить к созданию эффекта потёртого металла. Для этого куском салфетки, смоченным в ацетоне, нужно аккуратно стереть последний слой краски с выступающих частей, краёв, закруглений, рёбер и «корродированных» поверхностей. Как говорится, лучше один раз увидеть:

Устройство акустического подавления реальности, или музыка из 3D принтера - 7
Устройство акустического подавления реальности, или музыка из 3D принтера - 8

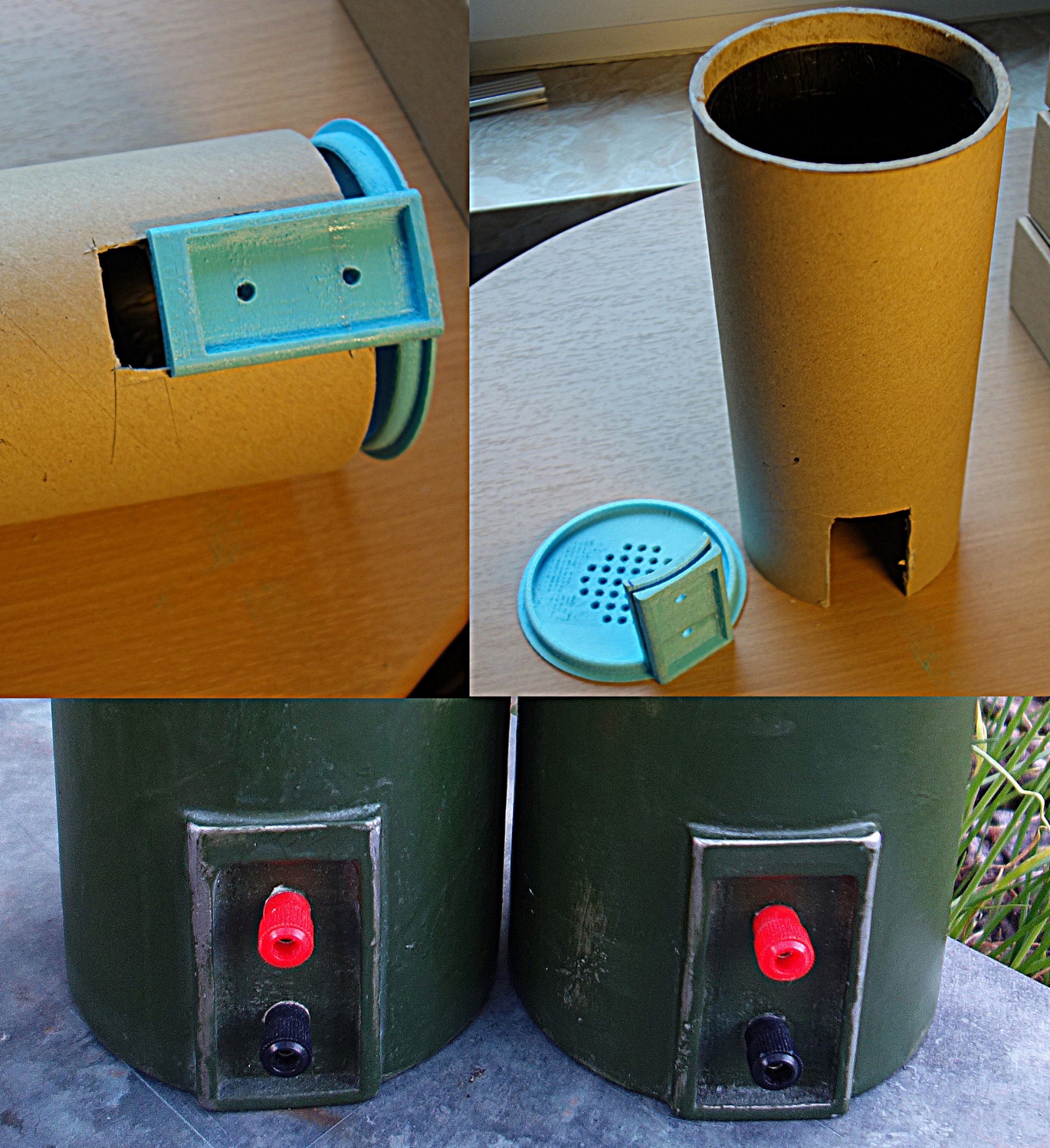

Очень сложная деталь: нижняя заглушка с решёткой панели акустического сопротивления и панелью для закрепления разъёмов для подключения кабелей.

Устройство акустического подавления реальности, или музыка из 3D принтера - 9

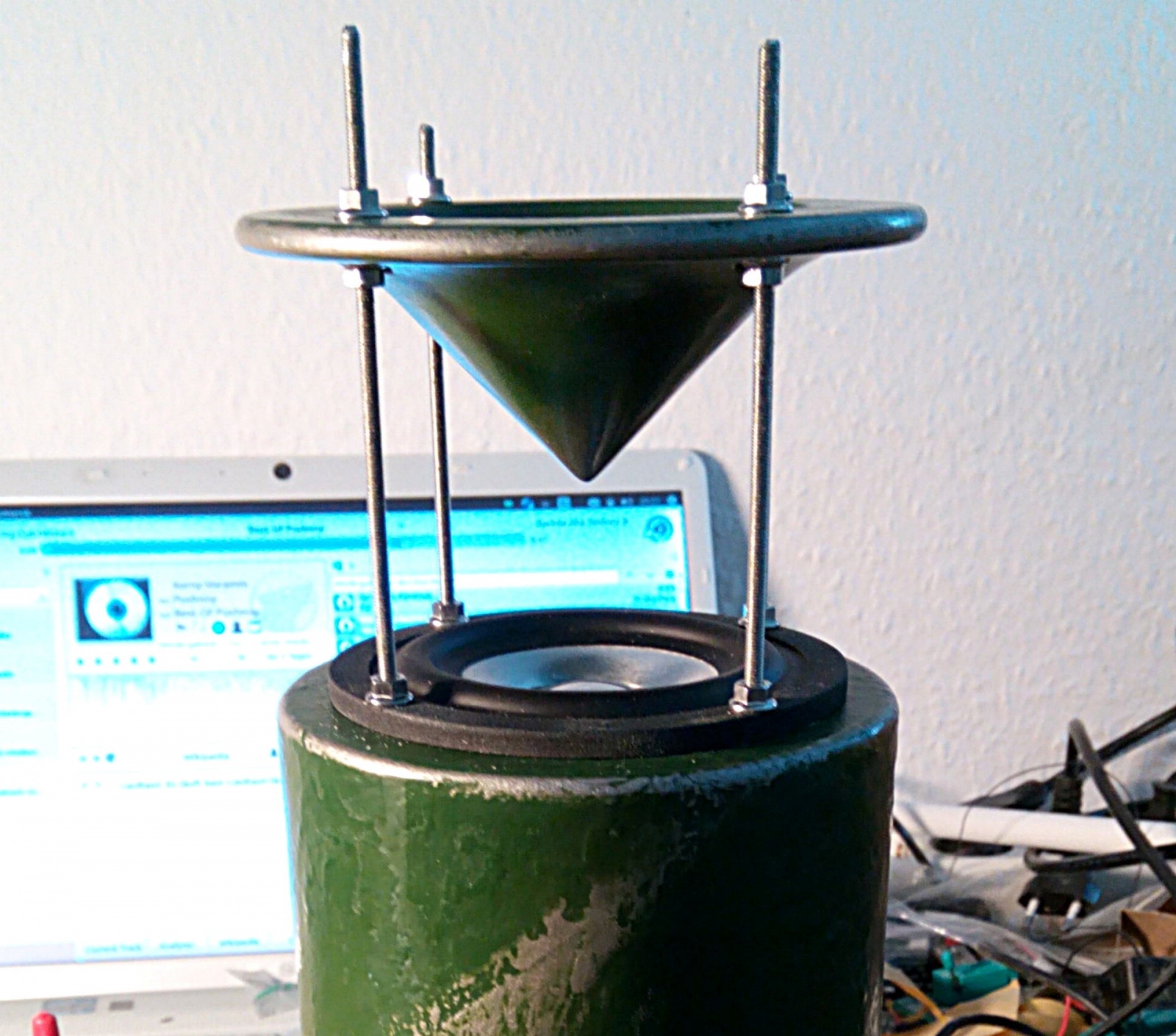

После окончания окраски и сушки одна АС была собрана с целью проверки качества звучания. На следующем фото видна часть конструкции: шпильки М3 пропущены через торцевую заглушку — держатель и отверстия во фланцах ГГ и звукорассеивающего конуса. Все части закреплены фланцевыми гайками М3. Конус закреплён достаточно высоко над ГГ: эта позиция была определена экспериментально по максимуму воспроизводимых высоких частот.

Устройство акустического подавления реальности, или музыка из 3D принтера - 10

К сожалению, в данном случае значительная длина относительно тонких шпилек привела к значительной вибрации конуса звукорассеивателя.
В качестве мер по устранению этого неприятного эффекта я решил утяжелить и «заглушить» звукорассеиватель путём заполнения его сыпучим вибропоглотителем. Поскольку объём полости конуса звукорассеивателя мал, была спроектирована и изготовлена дополнительная полая часть с крышечкой:

Устройство акустического подавления реальности, или музыка из 3D принтера - 11

В качестве наполнителя была выбрана смесь свинцовой дроби и мелкого кварцевого песка. Свинец выбран за высокий удельный вес, а мелкий кварцевый песок хорошо подавляет вибрации и не даёт дроби превратить конус в погремушку. Вследствие наличия свинца в конусе крышечка со значком радиоактивности не просто декоративный, но и функциональный элемент (свинец содержит некоторое количество радиогенных изотопов).

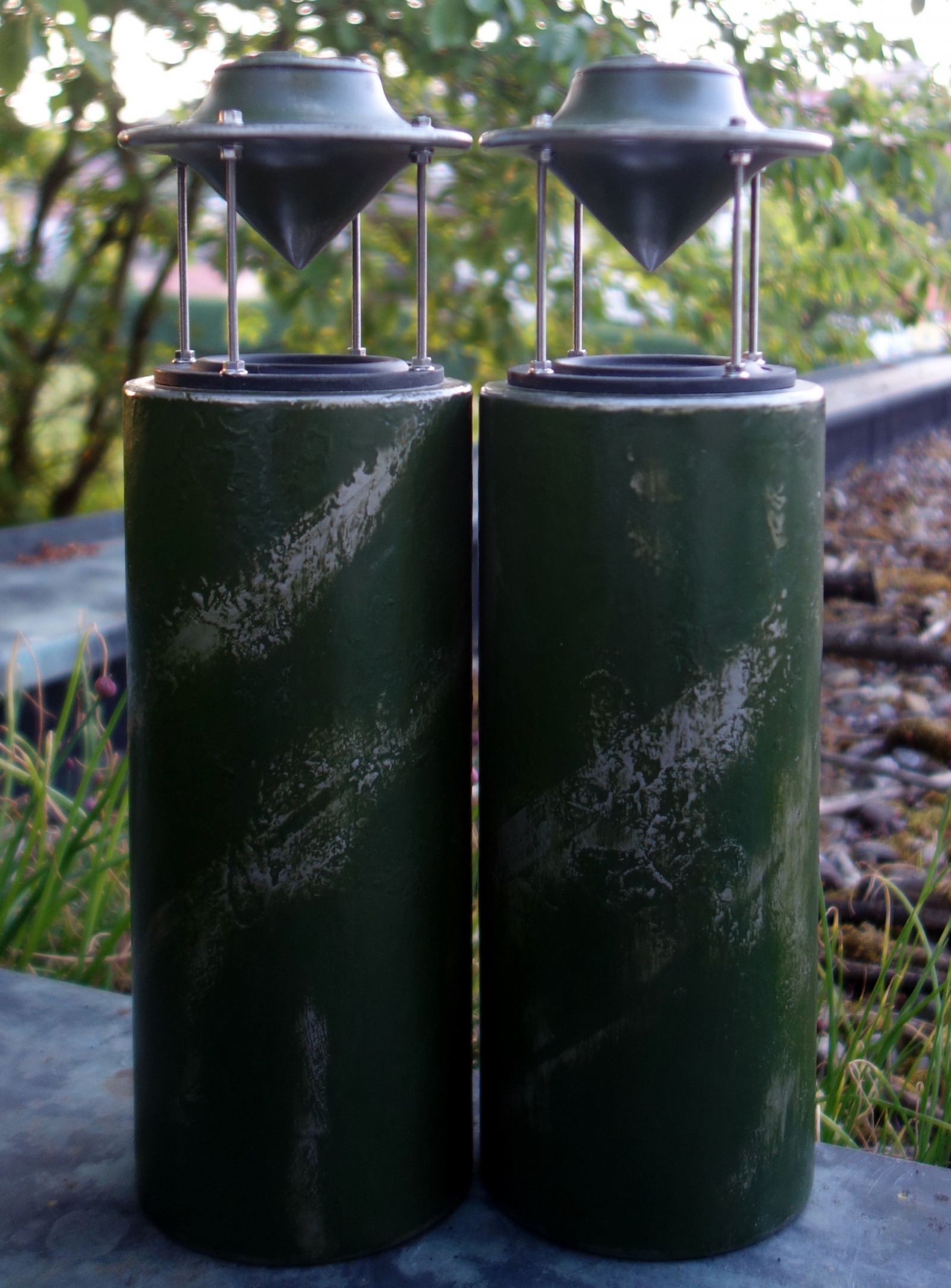

Окончательный вариант моих самодельных омниполярных АС выглядит так:

Устройство акустического подавления реальности, или музыка из 3D принтера - 12

К сожалению, на этой оптимистической ноте моя фотокамера отдала богу душу, и большего количества фотографий не получилось. Качество звучания этих АС полностью соответствует моим потребностям: серые будни тают в чарующих звуках «Spente le stelle» от Emma Shapplin уже при трети доступной громкости, а при желании можно безо всяких усилий катапультироваться из реальности вместе с «Teutonic Terror» от Accept.

Публикуется под лицензией WTFPL

Ну, и традиционное: Have fun!
