Случалось-ли в твоей жизни, %username%, такое, когда тебе продолжительное время хотелось странного? Неважно чего — ведь у каждого разные вкусы и предпочтения. Моя страть сидела во мне долго, но однажды всё-таки вырвалась наружу. Мне нравится делать необычные вещи и мне всегда нравился моддинг как средство самовыражения. Несколько лет назад я вдохновился изделиями изделиями моддеров из разных стран и начал обдумывать несколько своих проектов. В частности, мне очень хотелось сделать стизованную под девятнадцатый век клавиатуру.

Клавиатура, идея, две руки

Изучив работы таких известных моддеров как Filimon и Datamancer, я приступил к работе. Сразу хочу сказать, что хотя я и не жалуюсь на полное отсутствие воображения, но люблю получать предсказуемый результат. Поэтому, перед тем как взяться за инструмент, я постарался смоделировать то что хочу получить в итоге. Ещё одной особенностью данного проекта является то, что всё программное обеспечение, которое я использовал в работе, является открытым и свободным: ОС — Debian testing, софт — Blender, LibreCAD, Inkscape.

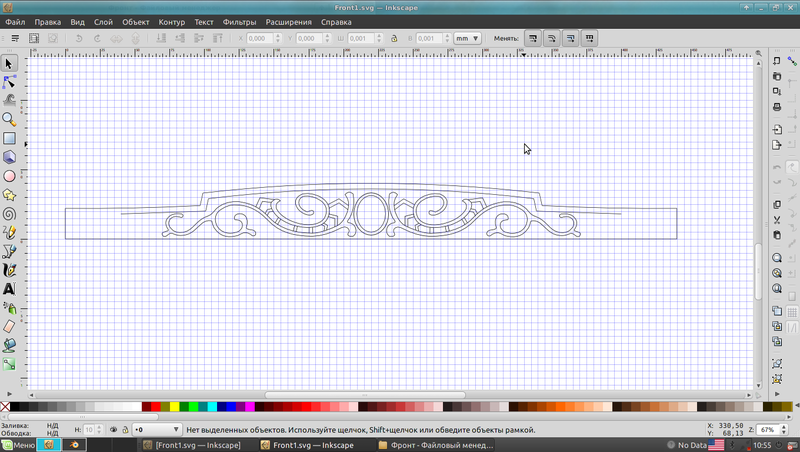

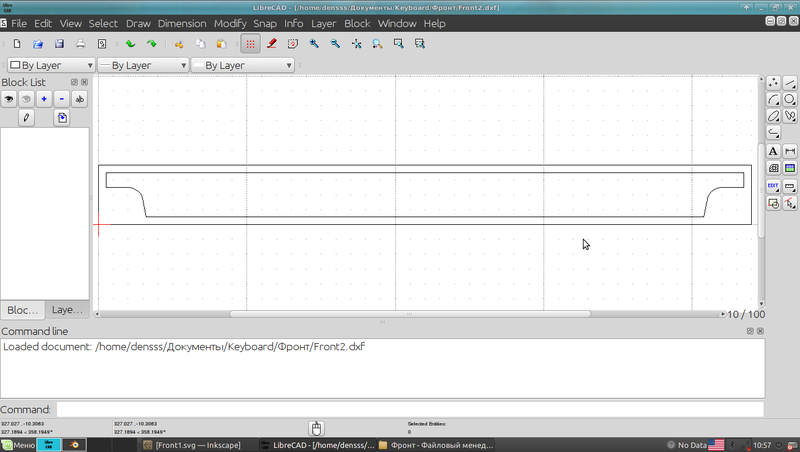

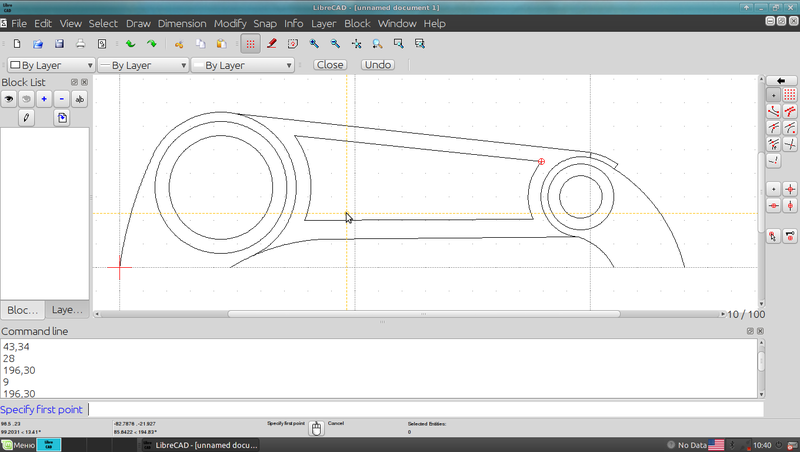

Так как мой замысел состоял в том чтобы сделать клавиатуру в деревянном корпусе, прежде всего мне необходимо было знать сечения деревянных заготовок, которые мне понадобятся. Тщательно измерив клавиатуру-донор, я засел за черчение и моделирование.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

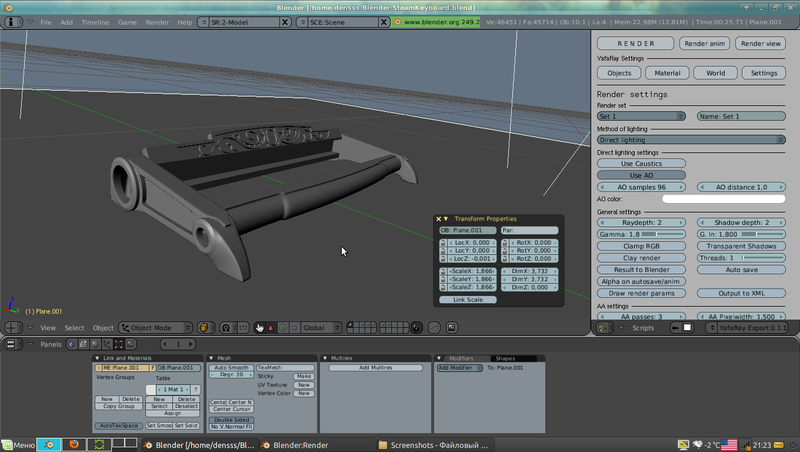

Прорисовав двухмерные проекции, я принялся за моделирование в 3D.

Клавиатура, идея, две руки

Итак, внешний вид устройства вырисовался и пора воплощать его в дереве и латуни. В качестве материала корпуса был выбран ясень и дубовый шпон для накладок.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

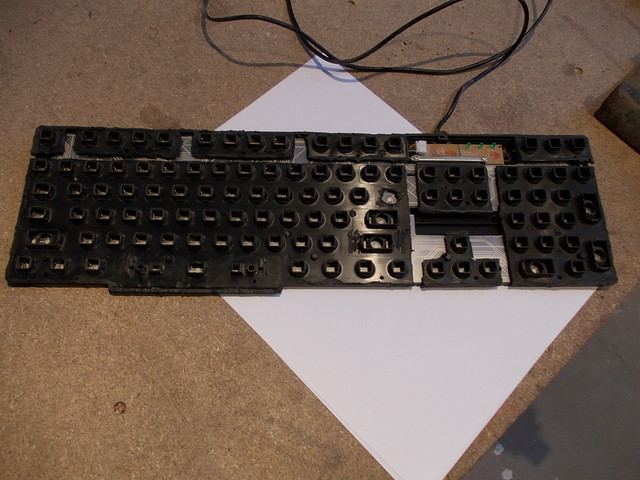

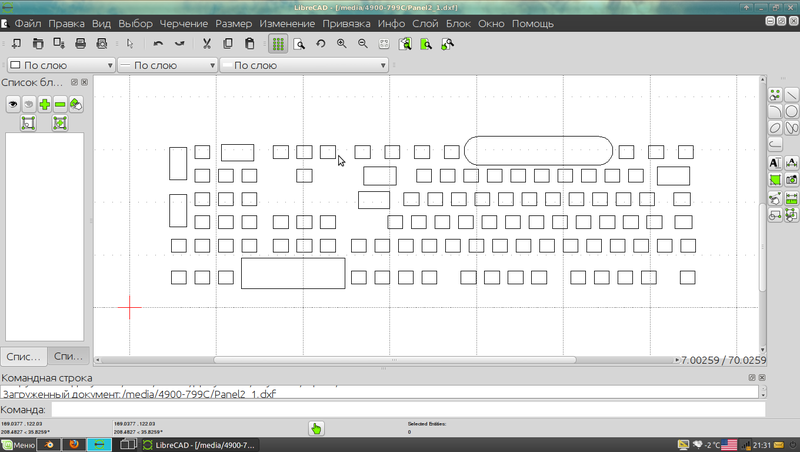

Клавиатура-донор в финале должна находиться между двух шпонированных пластин из МДФ. Посадочные места клавиш были тщательно промеряны и на основании полученных данных был составлен чертёж в LibreCAD. Согласно нему будут прорезаны отверстия в МДФ-пластине.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Зелёные светодиоды быди удалены и на их место были впаяны светодиоды бОльшего размера, дающие тёплое, ламповое свечение. Для того чтобы светодиоды выглядели ещё теплее и ламповее, для них была изготовлена латунная накладка.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

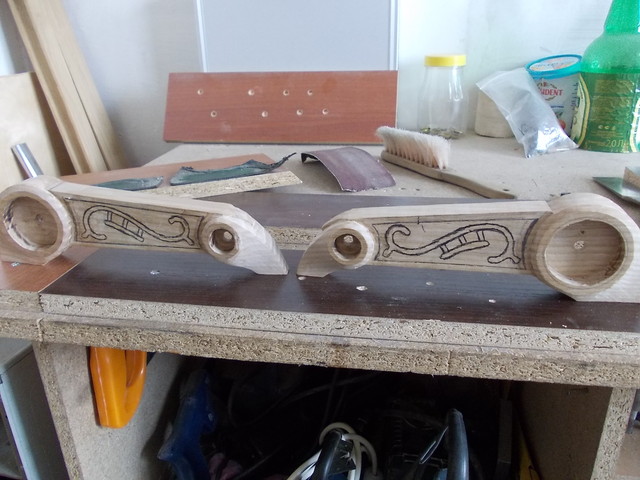

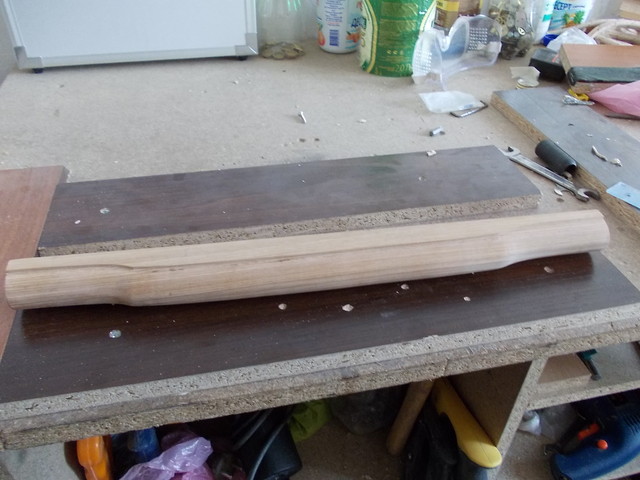

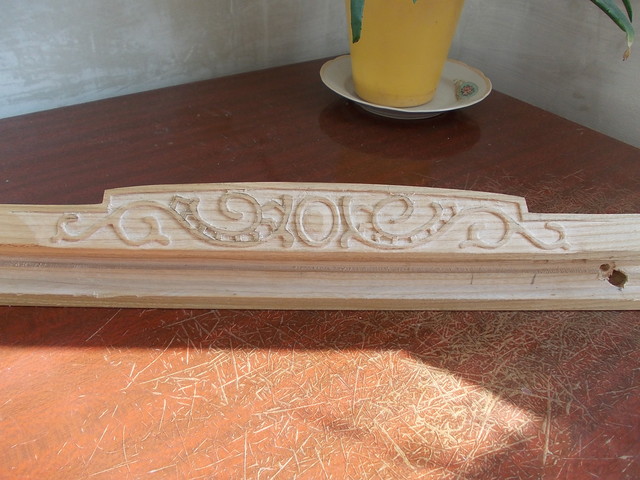

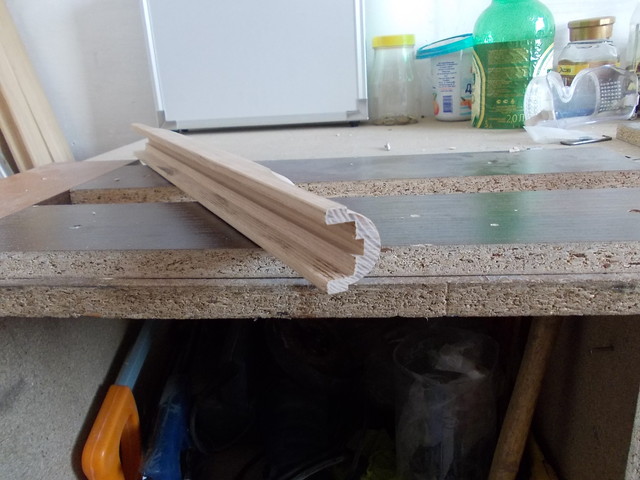

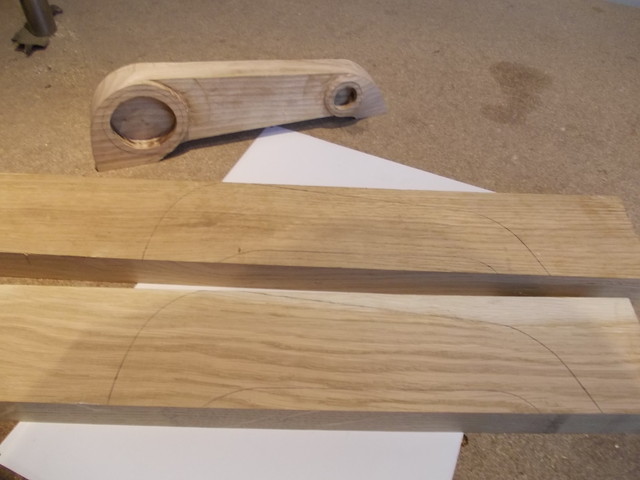

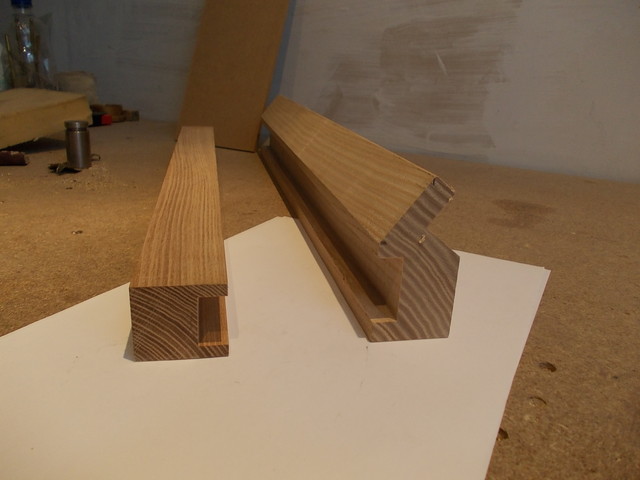

Согласно чертежей были заказаны деревянные бруски необходимых сечений, которые в дальнейшем были обработаны руками, держащими инструмент. Согласно чертежей-же.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

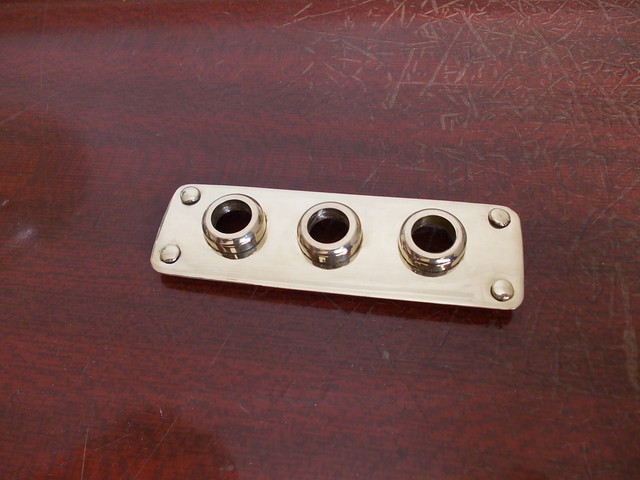

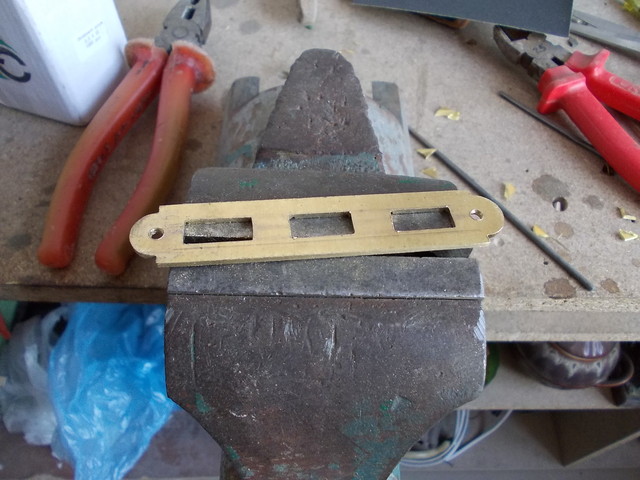

В девайсе, кстати, предполагался USB-хаб, отверстия под который были незамедлительно профрезерованы. Также под оный изготовлена латунная накладка.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

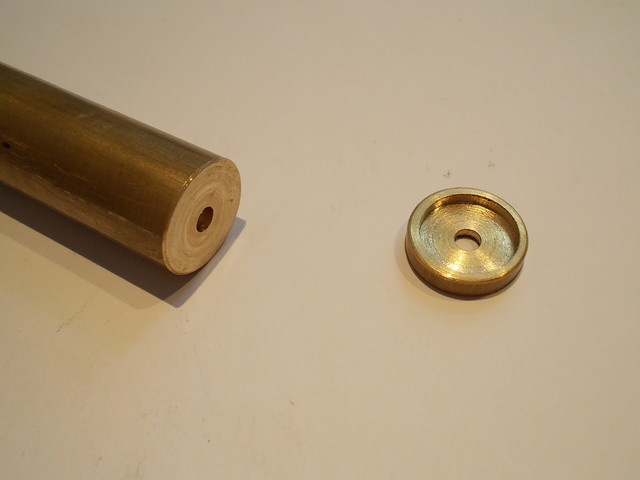

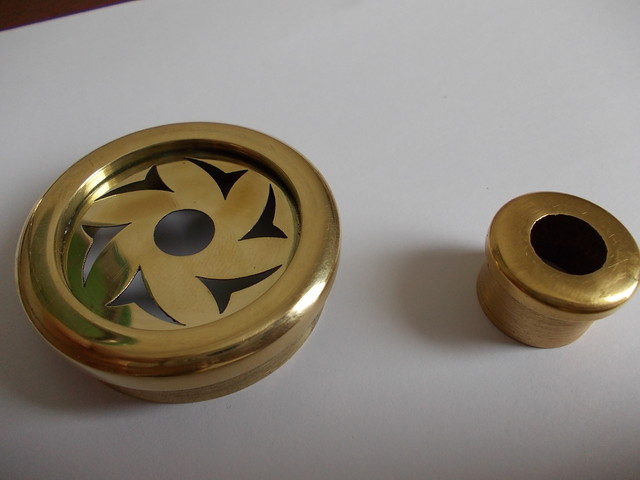

Вся конструкция будет стянута шпильками, но я категорически не хотел чтобы из моего поделия торчали гайки и концы шпилек, поэтому решил сделать декоративные латунные заглушки.

Клавиатура, идея, две руки

Что касается самих клавиш, то у меня был вариант сделать их из пуговиц, но я решил что это не есть труЪ. Посему круглые клавиши были выточены из латунного прутка, а продолговатые — выкованы из латунной пластины.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

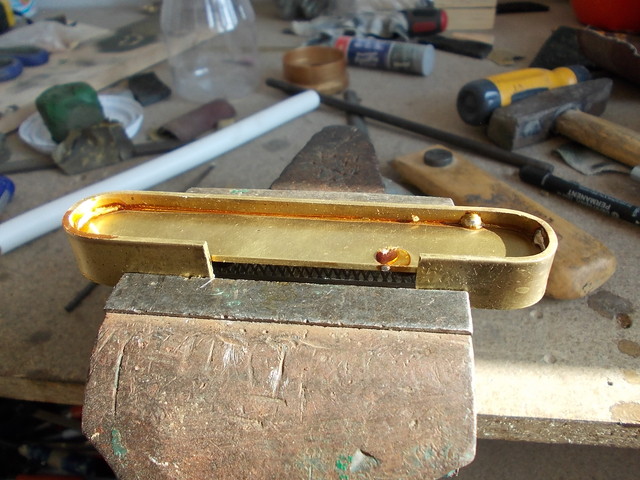

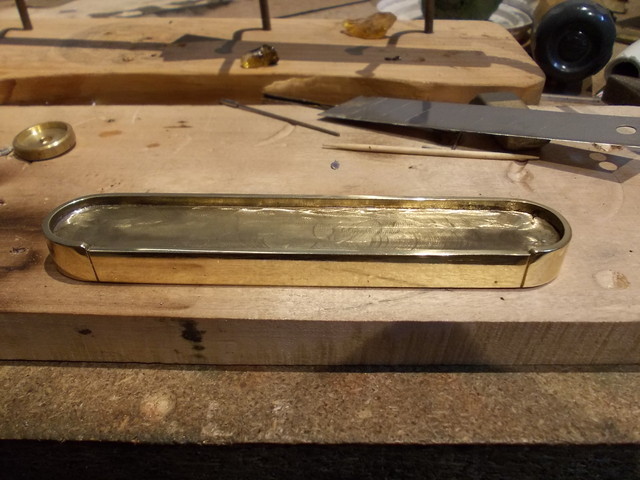

Отдельно делалась клавиша «пробел». Она состоит из трёх спаяных заготовок.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Накладки на клавиши были вырезаны из чёрного глянцевого пластика. Буквы и символы нанесены при помощи лазерной гравировки.

Клавиатура, идея, две руки

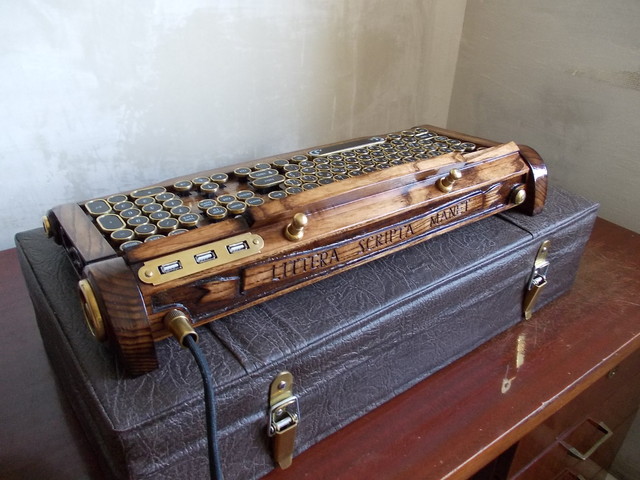

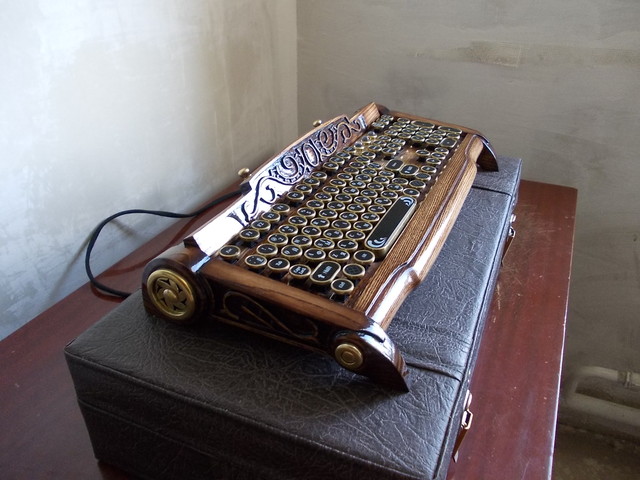

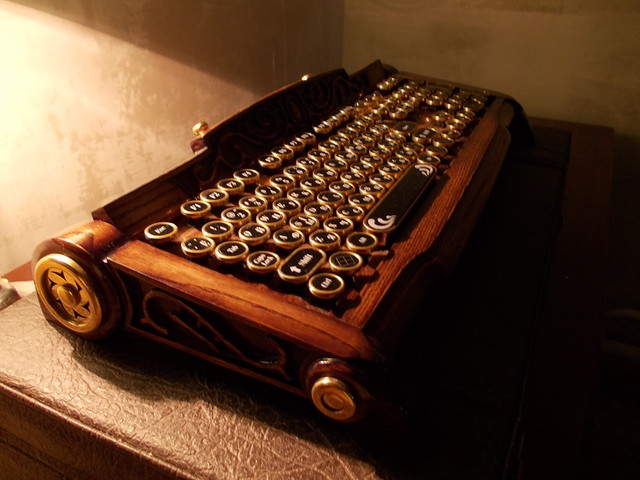

После всех подготовительных работ, детали были тщательно ошкурены, прошлифованы, вскрыты несколькими слоями морилки и полачены(тоже в несколько слоёв). После сборки всё стало выглядеть как-то так.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Клавиатура, идея, две руки

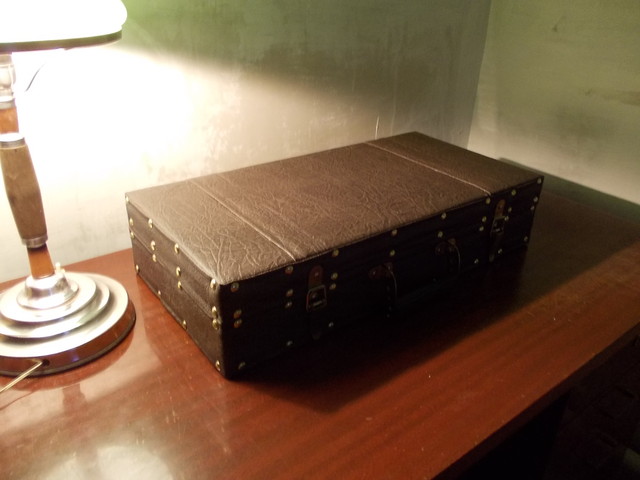

Дополнительно также был изготовлен футляр.

Клавиатура, идея, две руки

Клавиатура, идея, две руки

Мечта воплотилась в реальность, но теперь есть непреодолимое желание поднять планку повыше. Идей много, кроме того, бросать вызов самому себе очень интересно. Пожелайте мне успехов.
