Делаем прибор для искажения аудиозаписи: введение в Circuit bending

в 8:55, , рубрики: circuit bending, DIY, diy или сделай сам, lo-fi, Блог компании Mail.Ru Group, звук, Производство и разработка электроники

Circut bending — это творческий процесс экспериментирования с различными электронными акустическими гаджетами ради создания уникальных звуковых эффектов. Если вкратце, то методом тыка на печатной плате создаются короткие замыкания, которые преобразуются в звук. Услышав интересное звучание, можно добавить потенциометры, переключатели и прочие элементы, создавая своеобразные музыкальные инструменты и аудиогаджеты. Рассмотрим методику circuit bending на примере изготовления прибора для искажения аудиозаписи.

Что нам нужно

Инструменты:

  • Дрель.
  • Бормашина («дремель»).
  • Припой.
  • Пассатижи.
  • Клеевой пистолет.

Присоединяем батарейный отсек

Сначала припаяем к плате батарейный отсек.



1) Определяем на плате места припоя положительного и отрицательного проводов.
2) Припаиваем.
3) Вставляем батарейки и проверяем работу модуля.

Начинаем экспериментировать с короткими замыканиями

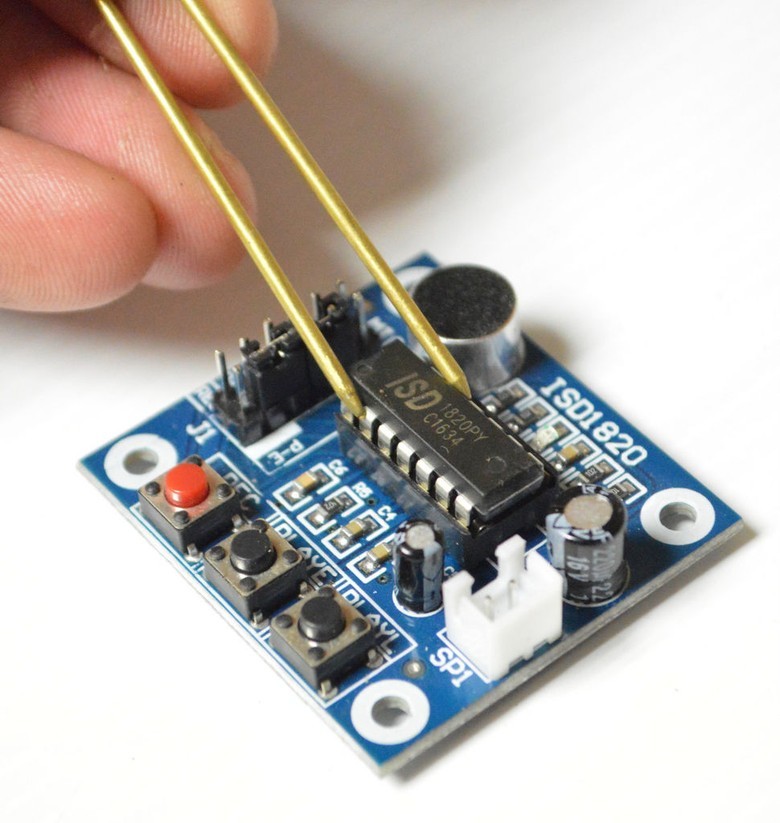

Circuit bending — вещь простая. Вам нужно сделать КЗ между двумя точками на плате. Подсказка, чтобы облегчить вам поиски: лично я большинство звуков получаю с помощью замыканий ножек микросхемы. С помощью зонда поэкспериментируйте с разными выводами, и послушайте, какие возникают звуки.

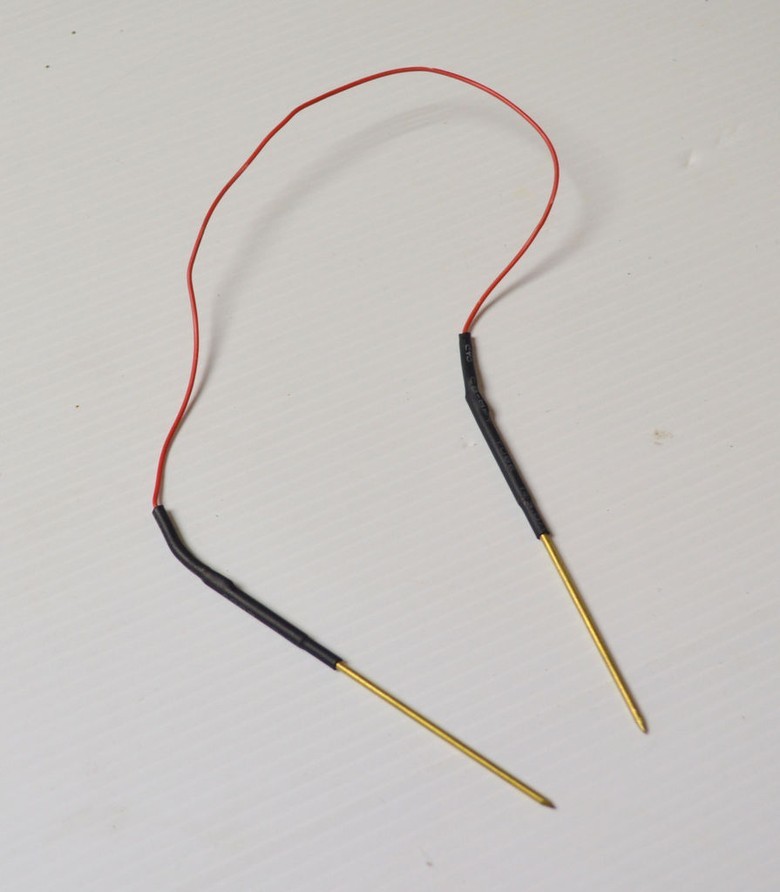

Делаем зонд:

1) Возьмите провод длиной около 20 см.
2) Припаяйте к обоим концам по куску жёсткой проволоки, скрепке или гвоздику. Я припаял медную проволоку.
3) Для упрочнения мест спайки я добавил термоусадку.

Теперь можно закорачивать микросхему.

Создаём схему соединений

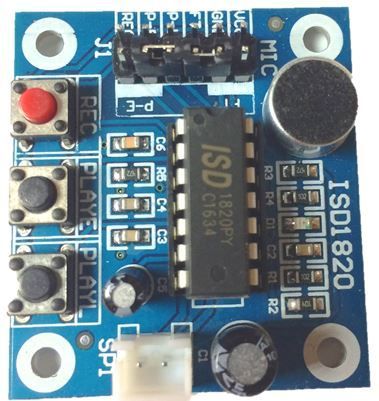

1) Сначала я сделал для себя увеличенное изображение платы. Это для удобства отмечания соединений, дающих интересные результаты при замыкании.


2) Затем поэкспериментировал с зондом и взял на заметку получавшиеся интересные звуки. Находя интересную комбинацию, отмечал её на картинке. Поэкспериментируйте со своей платой и посмотрите, какие эффекты можно получить.

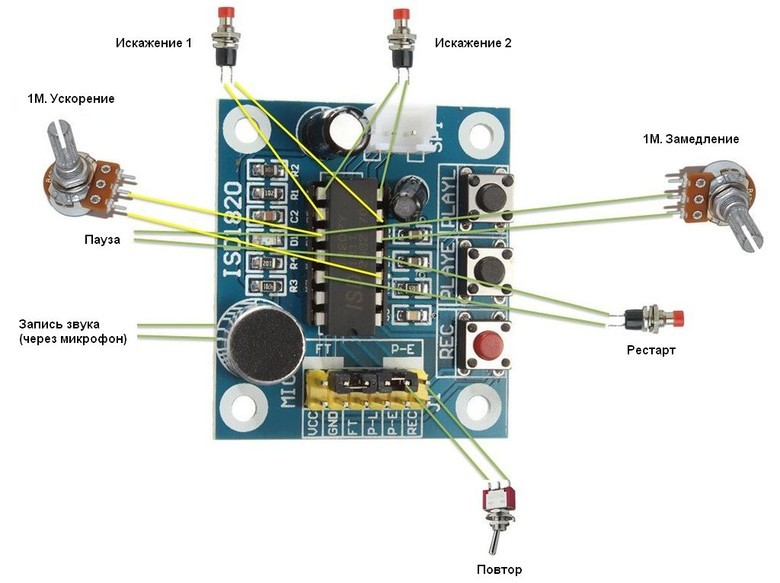

3) Набрав достаточное количество комбинаций, я создал черновую схему всех соединений и компонентов.

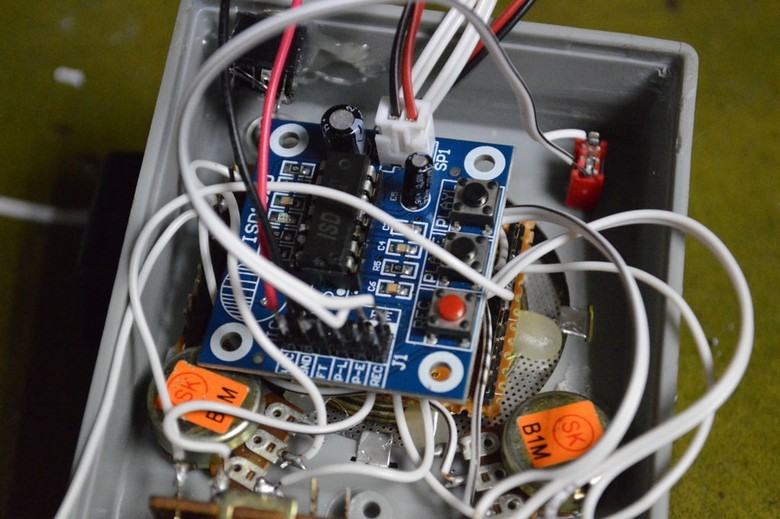

Припаиваем провода к плате

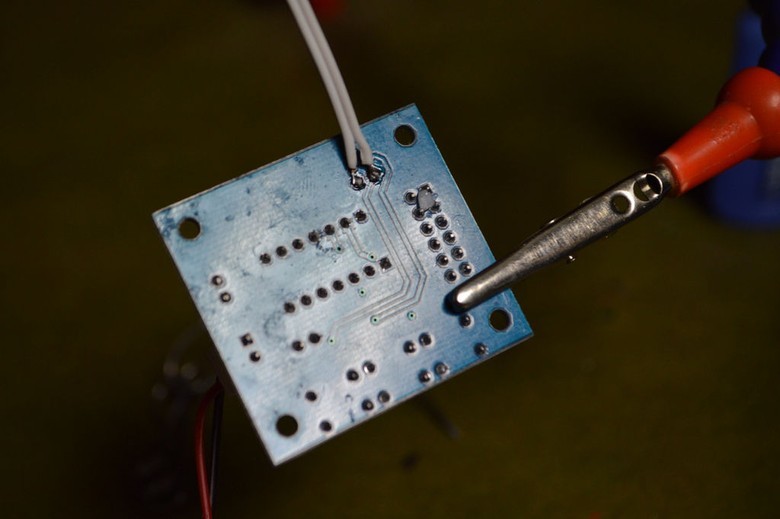

Сначала я начал припаивать провода прямо к ножкам микросхемы. Это не сработало, так что я решил припаять провода к точкам соединения ножек с платой. Я не фотографировал процесс, но если будете следовать вышеприведённой схеме, то проблем не будет.



1) Удостоверьтесь, что вы случайно не перемкнули припоем никакие из выходов микросхемы.
2) Я пробовал использовать разъемы, но это оказалось неудобно, так что я просто спаивал провода.
3) В конце не торопясь всё хорошенько проверьте.

Запись, проигрывание и микрофон

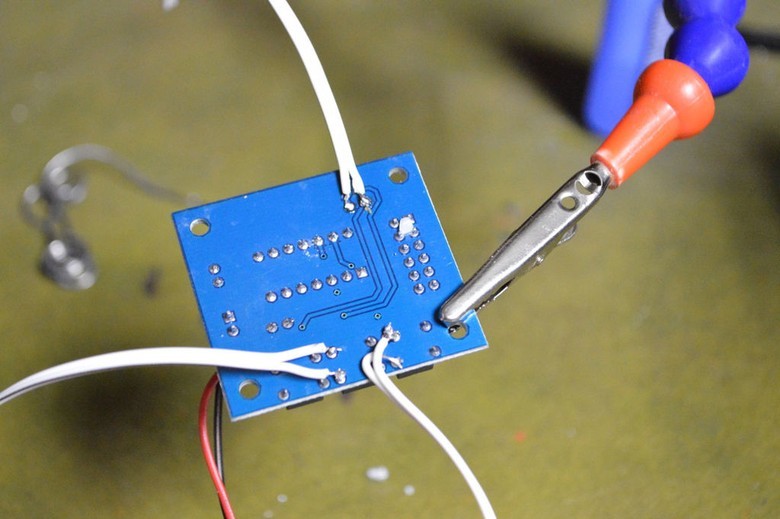

Добавьте сверху по паре проводов для кнопок записи и проигрывания. Можно отпаять сами кнопки и припаять к их выходам на плате провода. Но если их оставить, то можно тестировать гаджет в процессе дальнейшей работы.

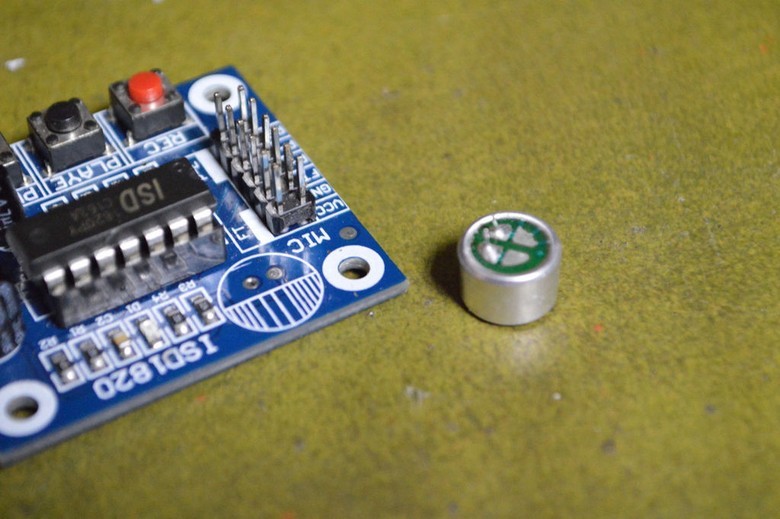

1) Отпаяйте с платы микрофон.


2) Припаяйте к выходам на плате два провода. Один для микрофона, второй для аудиовхода.


3) Припаяйте два провода к выходам кнопки записи. Обратите внимание, что там четыре контакта. Нужно припаять так, как на фотографии.


4) Сделайте то же самое с кнопкой проигрывания.

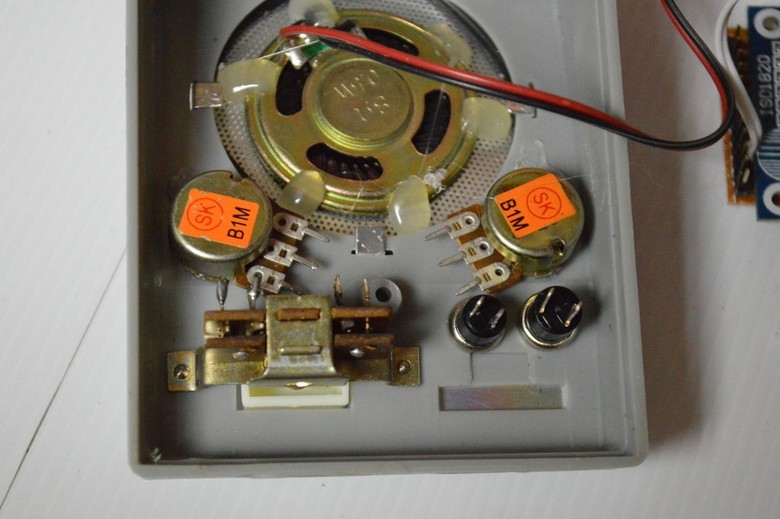

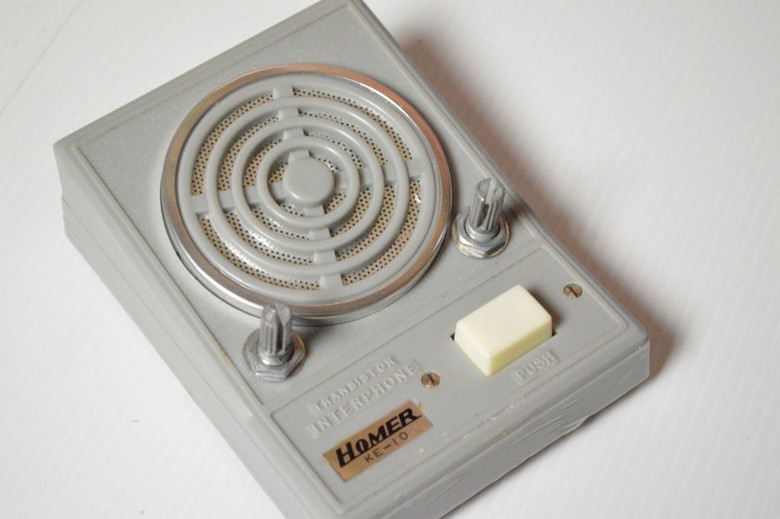

Монтируем в корпус включатели, динамик и потенциометры

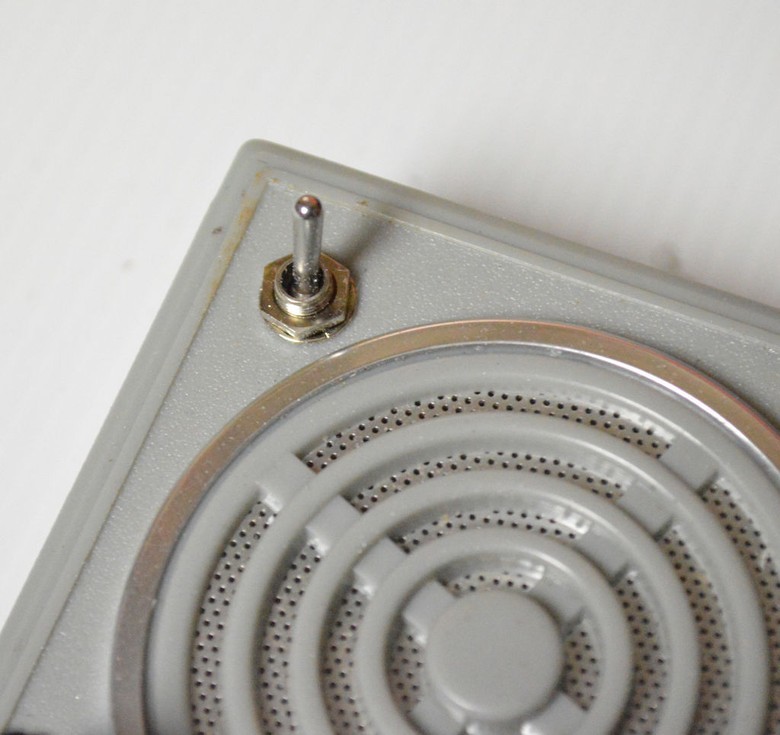

1) Продумайте, где разместить включатели и потенциометры. Семь раз отмерь, один раз отрежь.


2) Установите компоненты так, чтобы провода дотягивались до их контактов.

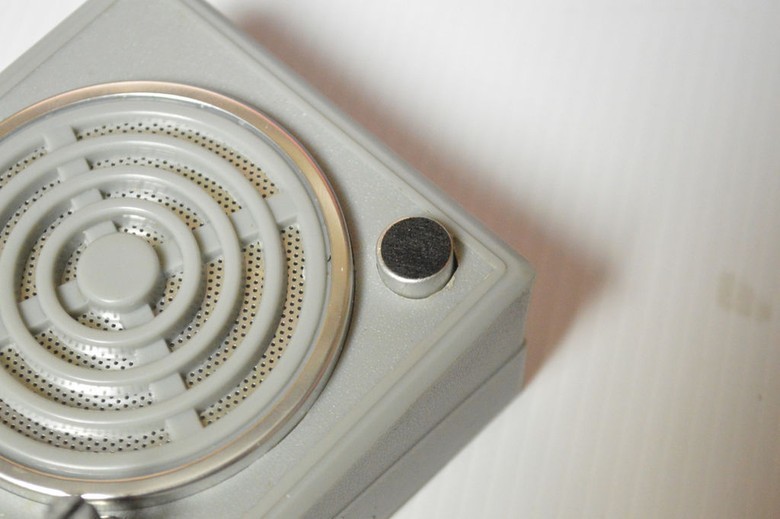

3) Установите микрофон.

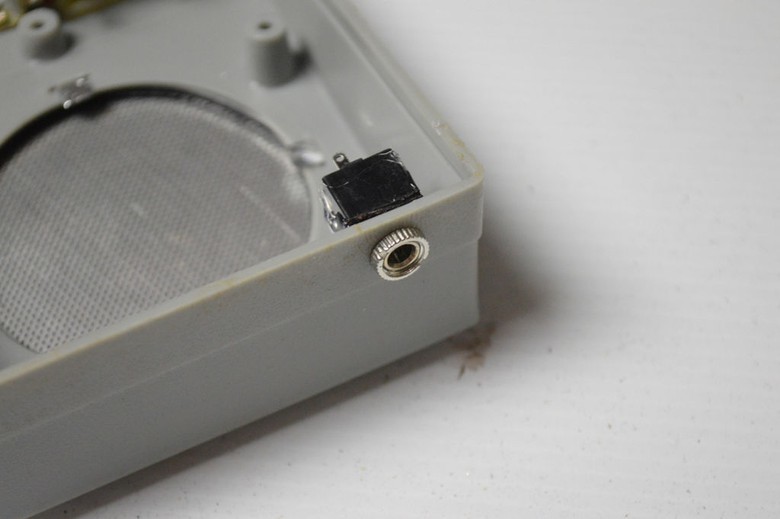

4) Установите аудиовход.

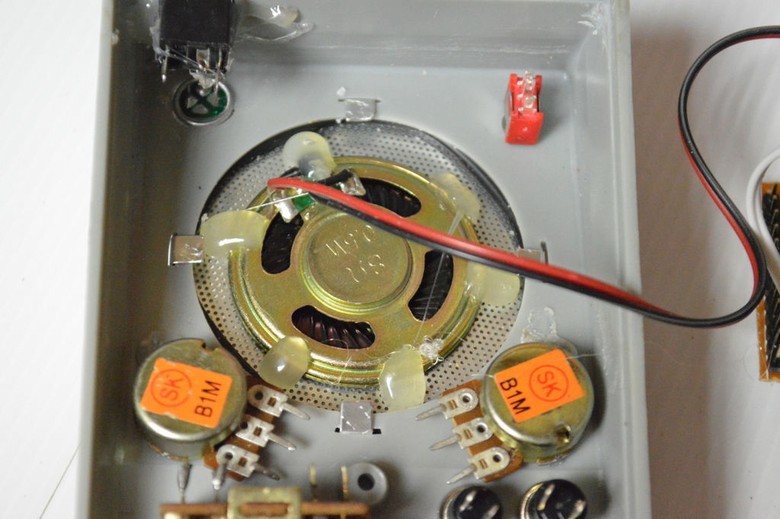

5) Установите динамик. Я закрепил его на месте клеевым пистолетом.

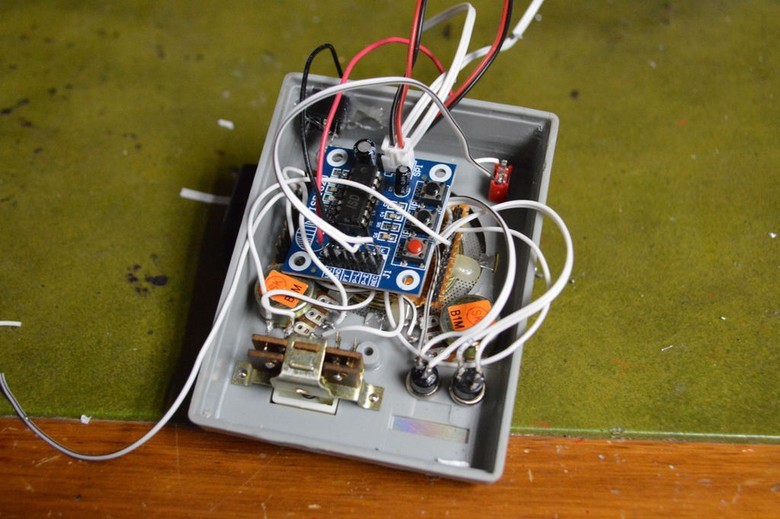

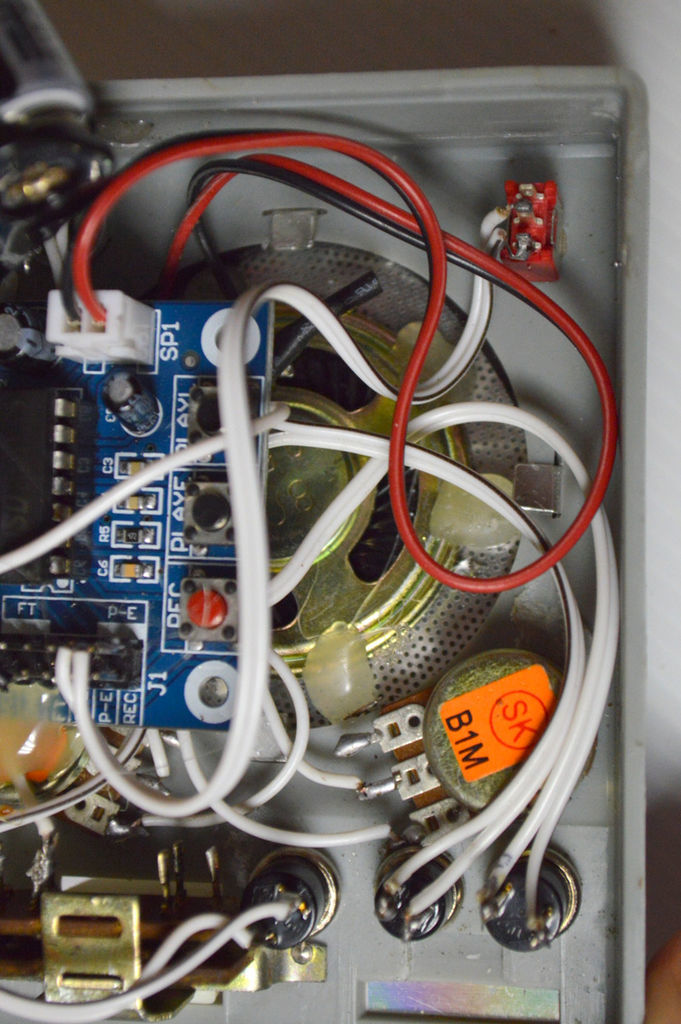

Припаиваем провода к компонентам

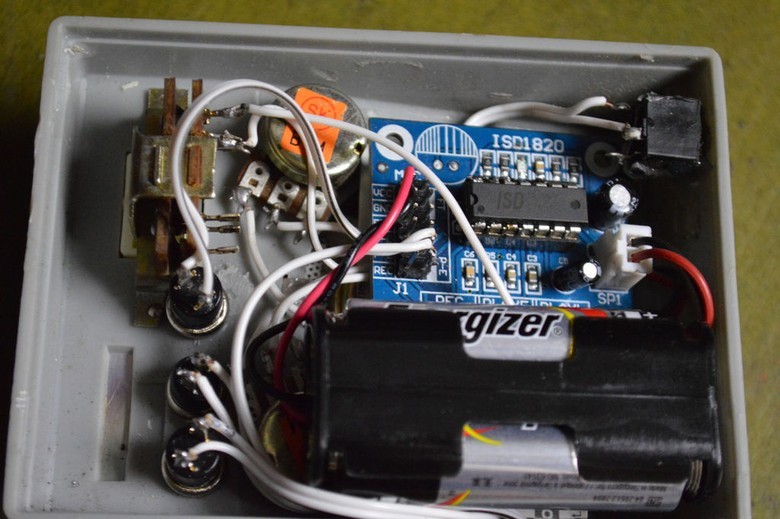

1) Поместите плату в корпус. Продумайте размещение батарейного отсека и проводов. Если всё хорошо умещается, пора паять.


2) Отмерьте провода нужной длины. Залудите концы и припаяйте к компонентам.
3) Проверяйте работу каждого соединения. Если что-то не работает, проверьте качество спайки каждого контакта. Проверьте, чтобы не было коротящих мостиков из припоя между близкорасположенными контактами.
4) Соберите все и закройте корпус.

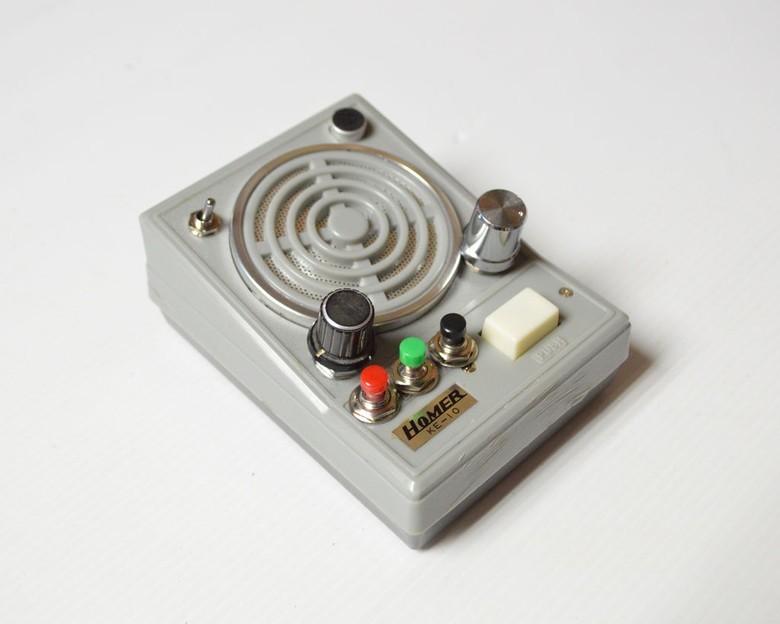

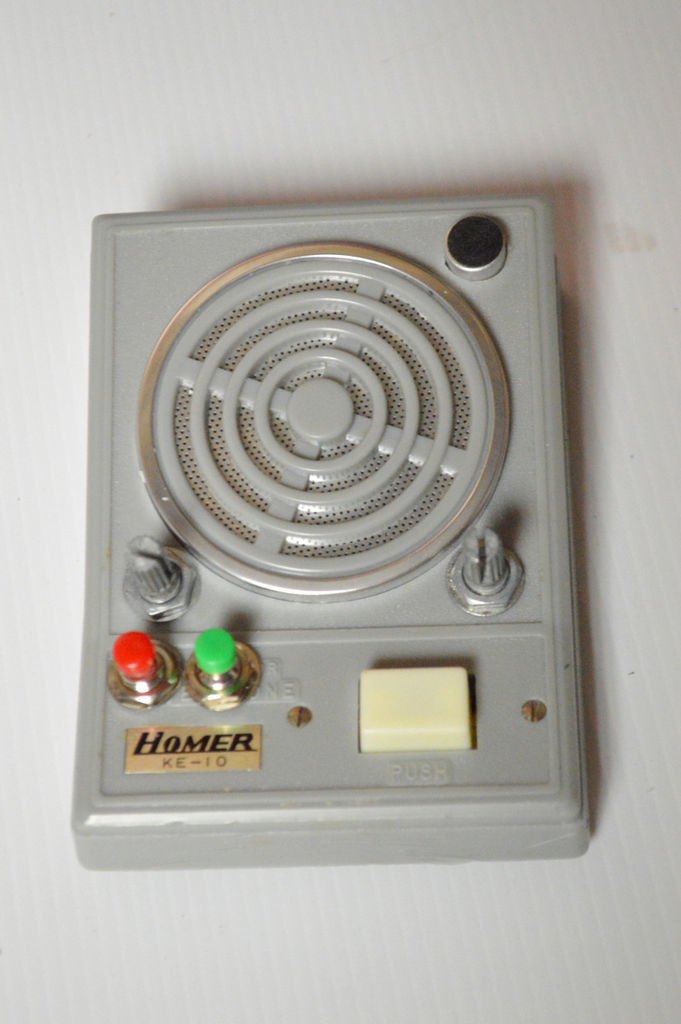

Развлекаемся со своим Lo-Fi сэмплером


Сначала запишите какой-нибудь звук. Теперь начнём его искажать и сэмплировать. Потенциометры меняют скорость воспроизведения. Включатели искажений вносят искажения (кто бы мог подумать) и снижают громкость звука из динамика. С кнопкой рестарта всё понятно. Теперь через аудиовход можно записать в сэмплер вашу любимую песню и вдоволь над ней поиздеваться.

Что дальше?

  1. Можно сделать аудиовыход.
  2. Можно еще поэкспериментировать с платой и получить из нее новые звуки.
  3. Корпуса. Можно придумать много других интересных корпусов, в которых можно было разместить электронику. Например, в корпусе от старых радиостанций.
  4. Звуковой модуль может записывать только 10-секундные фрагменты. Заменой резистора можно увеличить длительность до 20 секунд, но качество снижается. Хотя можете поэкспериментировать.
