Как новичку собрать квадрокоптер ZMR250 – QAV250 с Aliexpress (1 часть)

в 15:01, , рубрики: DIY, diy или сделай сам, tutorial, авиамоделизм, авиастроение, дрон, квадрокоптер, мультикоптеры, обучение, робототехника, сделай сам

Пролог

Сейчас в интернете можно найти несколько полезных туториалов (все ссылки в конце статьи) на тему того, как самому собрать дрон на 250 раме. Но, собирая свой первый квадрик по этим статьям, я столкнулся с проблемами, которые не были никак освещены. А именно: я не нашел полный лист деталей и дополнительного оборудования, который мне нужен, цену полной сборки, а также некоторые практические и теоретические вопросы. Именно поэтому было решено сделать данную статью в виде обобщения моего личного опыта и опыта других людей, дабы помочь новичкам (таким как я) как можно продуктивнее построить свой первый дрон.

1 часть будет посвящена подбору деталей, оборудования, сборке и подключению всех узлов коптера. Программная сторона будет рассмотрена во 2 части.

Сразу отчет о том, что у меня получилось:

На видео заметно, что во время полета у дрона пропали ножки, но об этом позже

Список часто задаваемых вопросов:

В: Не проще ли купить готовый квадрик и летать?
О: Проще, только если вы не собираетесь продолжать улучшать свой дрон и строить другие. То есть хотите просто полетать, а не ломать себе голову и тратить дорогое время. Магазинный дрон в любом случае легче в освоении и проще в эксплуатации. В качестве альтернативы могу предложить MJX Bugs 3. Обзор на него здесь. Цена от ~120$.

В: Нужно ли паять?
О: Да, нужно!

В: Собрать квадрик самому дешевле, чем купить в магазине?
О: Нет! Считаю это заблуждением. Если вы новичок, а раз вы читаете эту статью, скорее всего так оно и есть, то кроме деталей для квадрокоптера вам понадобится еще уйма всего. Прилагаю список ниже.

Список к покупке:

Для того, чтобы не заморачиваться с подбором основных компонентов, вижу отличную альтернативу в покупке готового набора. Не теряя времени на подбор деталей, вы получите все, что вам нужно.

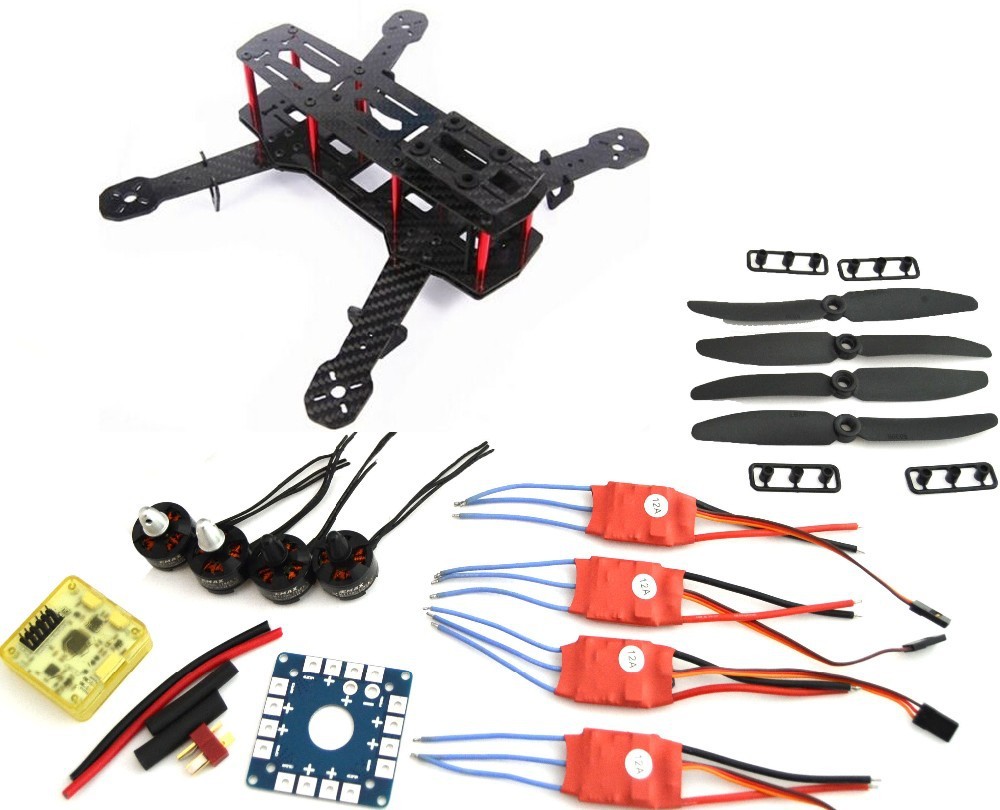

Набор деталей для ZMR250 / QAV250 с Aliepress

Все, что вы получите в комплекте. На картинке не показаны соединительные провода от контроллера к передатчику

1) Набор деталей с Aliexpress ~4000 руб.
1.1 Рама
1.2 Бесколлекторные моторы Marspower MX1806 2280KV на 12 А
1.3 Регуляторы Emax Simon K Series на 12A
1.4 Распределительная плата и провода питания
1.5 Полетный контроллер CC3D (мой выбор NAZE 32 FULL. Его я покупал отдельно, так как CC3D из комплекта сгорел. Разницы в настройке CC3D и NAZE 32 FULL нет. Вот интересная статья о полетных контроллерах).
1.6 Соединительные провода от контроллера к передатчику
1.7 4 пропеллера (2 левых, 2 правых)
1.8 Винты и шестигранники. Не знаю как у остальных, а мне положили аж 4 одинаковых шестигранника для винтиков, которыми крепятся моторы, но ни одного для закручивания винтов на раме

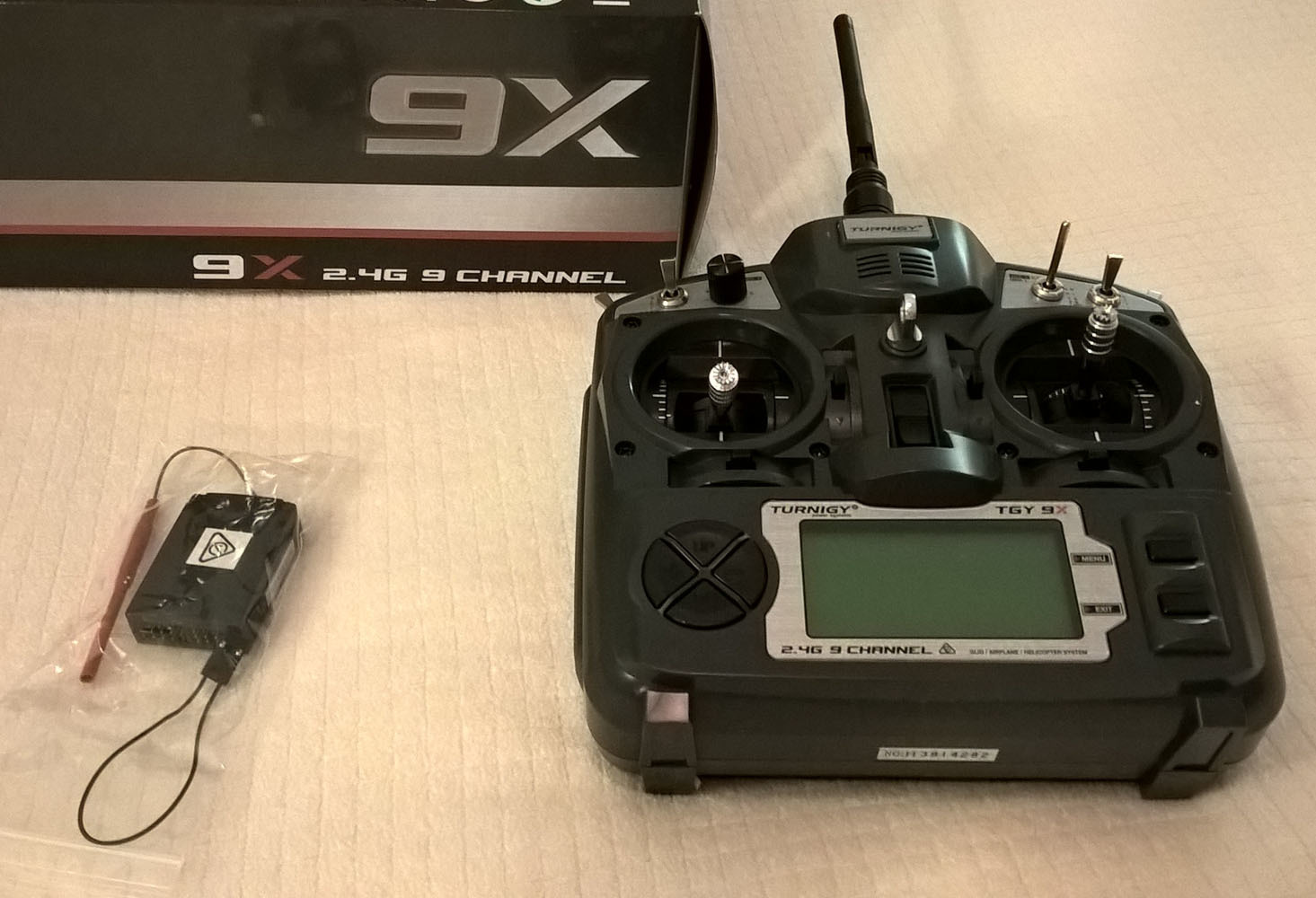

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 2
Приемник и передатчик Turnigy 9X

2) Пульт радиоуправления Turnigy 9X 9Ch + приемник (все в одном коплекте) ~3400 руб.

В: Почему именно эта модель?
О: Во-первых, 9 независимых каналов, то есть огромный запас возможностей на будущее. Во-вторых, огромное количество информации по настройке и прошивке. Очень популярная модель среди моделистов. Но, если вы настроены ОЧЕНЬ серьезно, то советую Turnigy 9XR или 9XR-Pro.

В: Можно ли взять модель подешевле?
О: Да, это полностью ваш выбор. Не советую брать аппаратуру меньше, чем с 6 каналами, так как кроме управления необходимо переключать полетные режимы. Кстати, есть готовые наборы уже с аппаратурой, например, такой.

3) Как минимум 2 дополнительных комплекта пропеллеров (в комплекте 4 шт: 2 левых, 2 правых) ~0-100 руб.

Пропеллеры действительно расходный материал при первых полетах, так что лучше взять с запасом. Как ни странно, но с Китая заказывать дороже, да и ждать долго. Максимальный диаметр 5 дюймов. Я купил здесь.

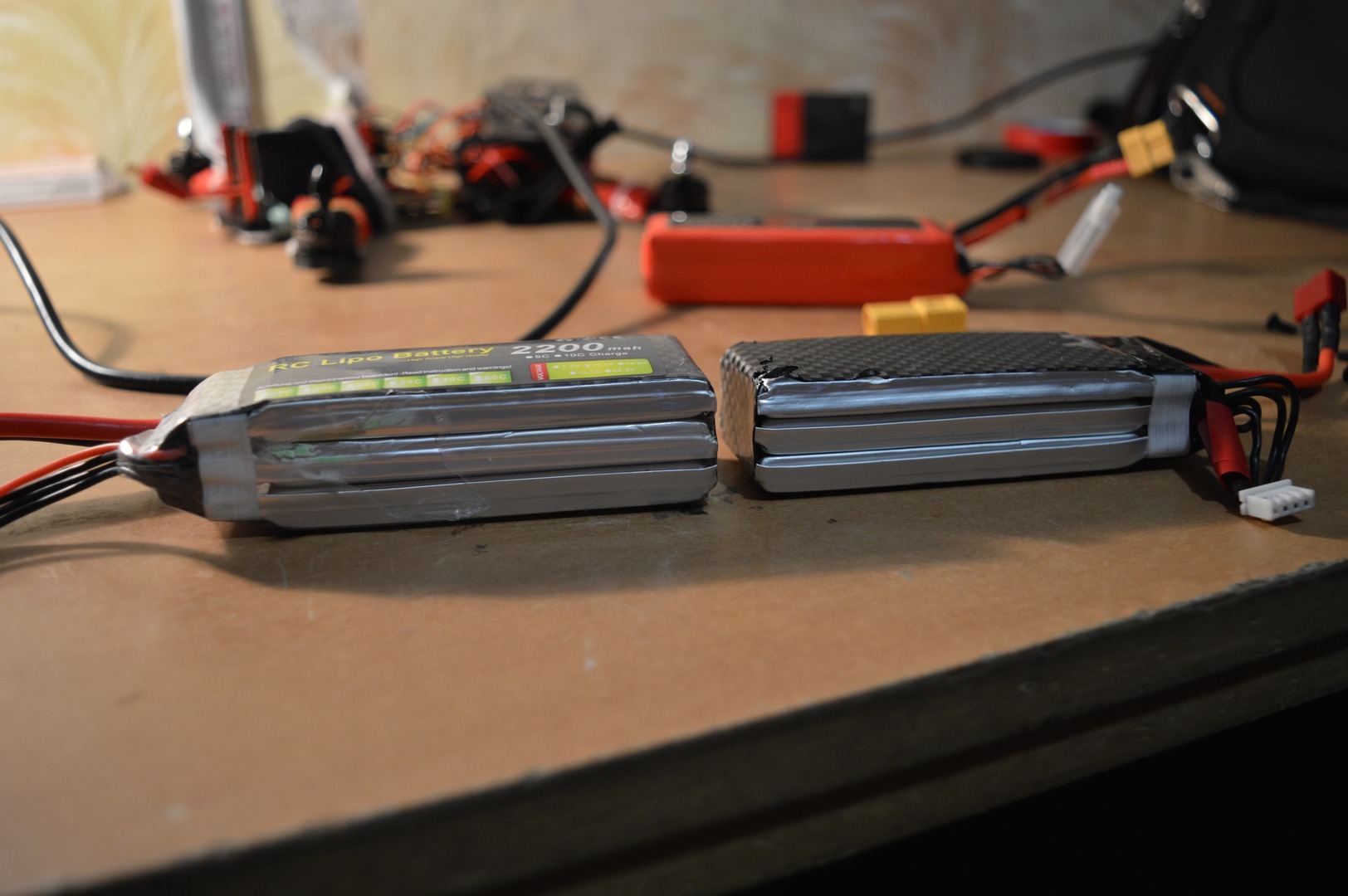

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 3

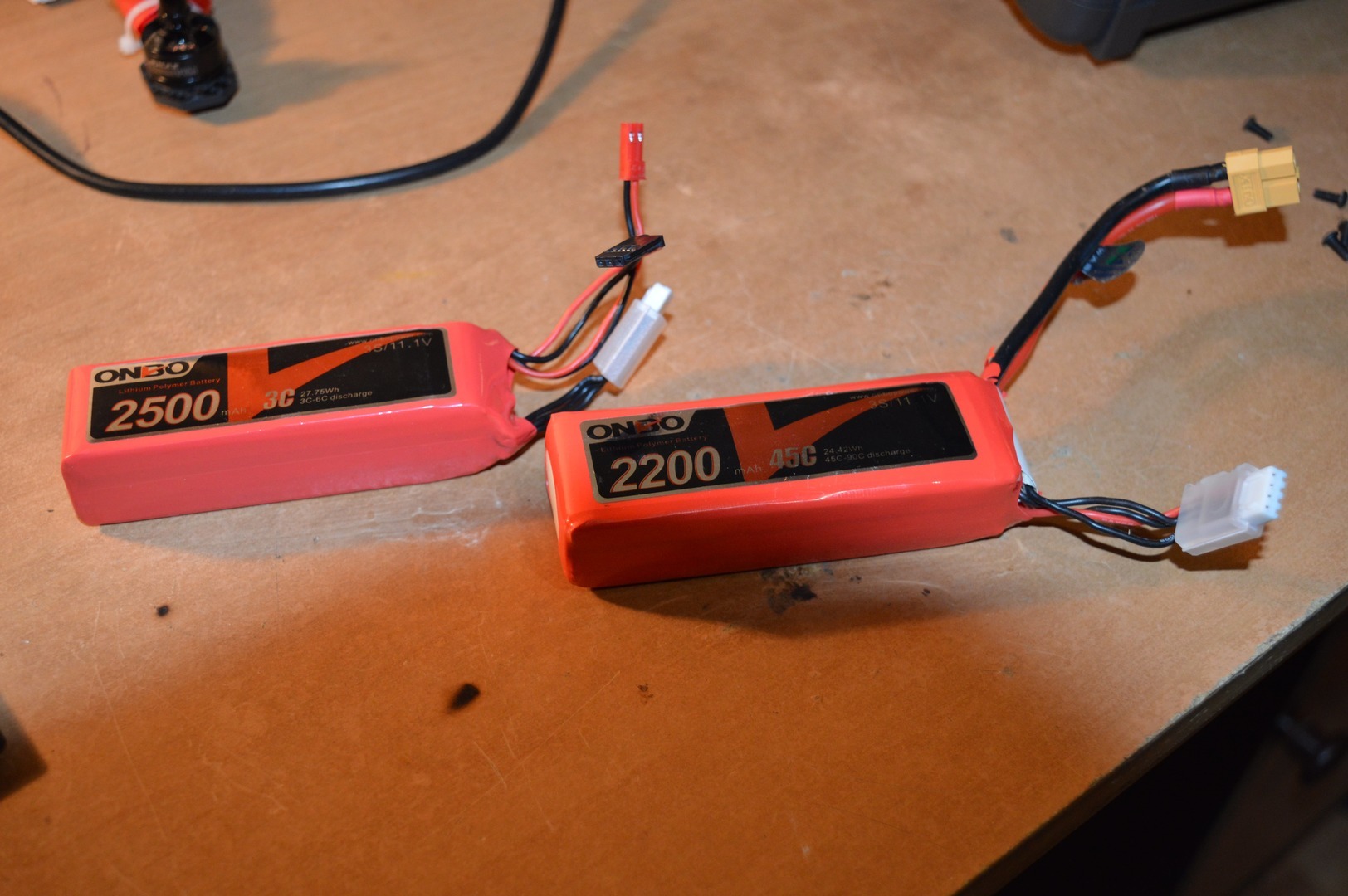

Аккумуляторы с Aliexpress. Оба вышли из строя. У левого отказала вторая банка, у правого — третья.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 4
Слева: аккумулятор для пульта радиоуправления с JR разъемом (черная головка). Справа: аккумулятор для питания квадрокоптера

4) Как минимум 1 аккумулятор для питания квадрокоптера, а лучше 2 ~1239-2478 руб.

В: Зачем два? Тебе одного мало?
О: Да, мало! Аккумулятора хватает примерно на 10-12 мин полета, а заряжается он 1-2 ч, поэтому, чтобы, войдя в кураж, не идти подзаряжаться, а летать дальше, советую взять пару. Обратите внимание на маркировку аккумуляторов, прочитать про это можно здесь.

Крайне не советую приобретать аккумуляторы из Китая: оба аккумулятора, заказанные мной, вышли из строя, то есть перестали выдавать требуемое напряжение (отказало по одной банке). Да, возможно, дело случая, но с другими аккумуляторами таких проблем не было, да и экономия в 150 руб. не стоит риска.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 5

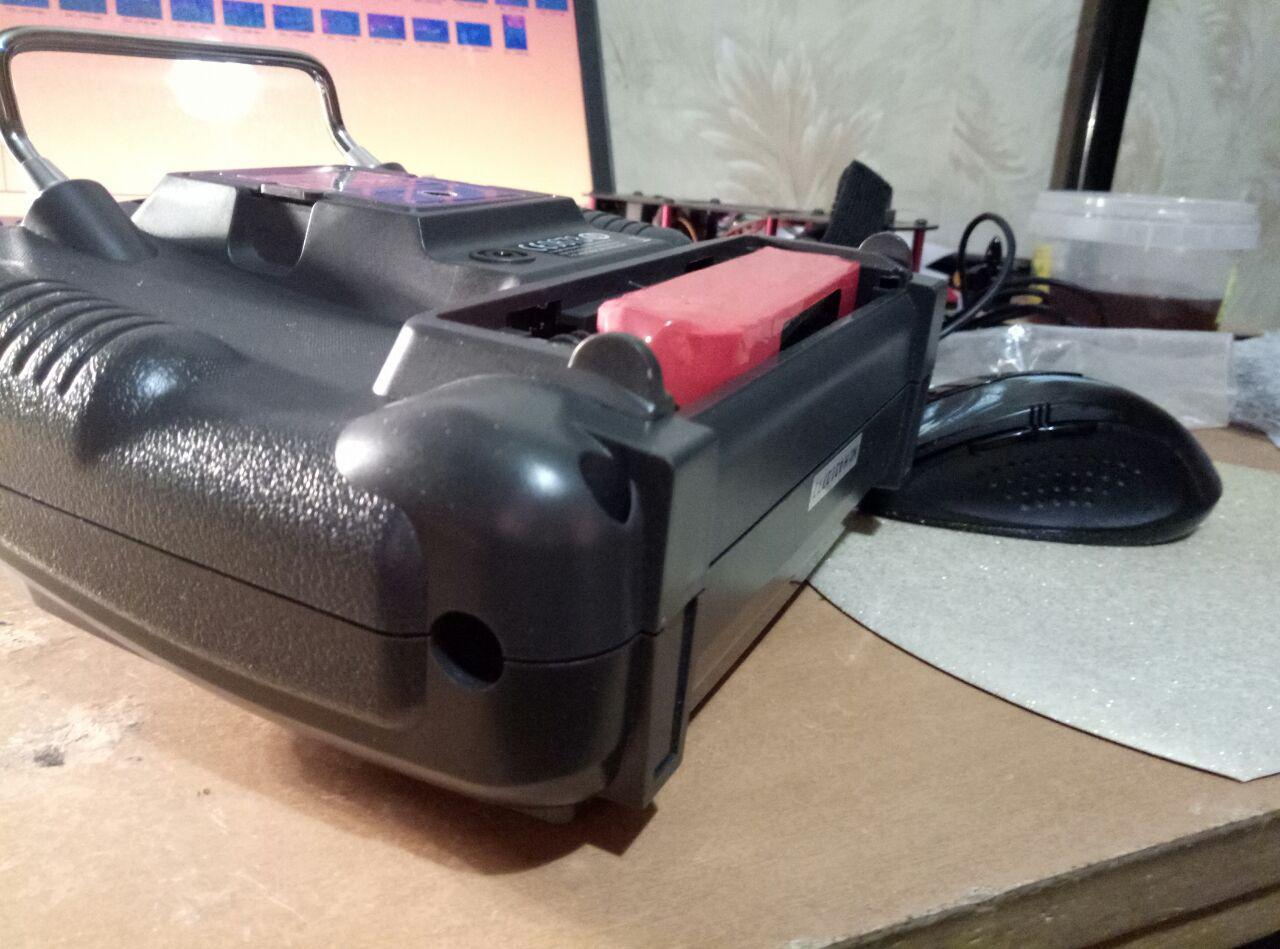

Turnigy 9X c аккумулятором. Сидит очень плотно, крышка закрывается

5) Аккумулятор для пульта радиоуправления. ~1199 руб.
В: Я же уже купил два. Нужен еще один?
О: Так точно. Для передатчика нужен специальный аккумулятор с низким током разряда.

В стандартном наборе пульт идет с креплением для батареек, что не приемлемо при частых вылетах. Объясняю: напряжение батарейки теряют быстро, с зарядкой проблема, а стоимость велика. Также стоит обратить внимание на наличие у аккумулятора JR разъема. В таком случае вам ничего не нужно будет перепаивать. Кстати, если вы собрались покупать другой аккумулятор (не такой как у меня), не поленитесь взять пульт с собой, чтобы примерить его на месте. Мой влезает в стандартный отсек с трудом, но крышка все-таки закрывается.

6) Зарядное устройство для аккумуляторов iMAX B6 ~1230 руб.

iMAX B6 позволяет зарядить банки аккумулятора равномерно при помощи балансировочного разъема. Самая популярная зарядка.

В: Как этим пользоваться? Какие режимы выбрать?
О: Ответы здесь

7) Переходник с XT-60 на T-коннектор ~140 руб.

Если берете такие же аккумуляторы для питания квадрокоптера, как и у меня, вам необходим переходник для зарядки, так как в стандартном наборе iMAX B6 его нет.

8) Индикатор напряжения для 1-8 баночного Li-Po аккумулятора ~230 руб.

Данная штука покажет напряжение по банкам, а также уведомит вас, когда заряд опустится ниже заданного вами уровня, дабы коптер не упал с высоты и батарея жила долго. Видео о том, как пользоваться.

9) Застежка Tarrot 300 мм для крепления аккумулятора (2 шт. в комплекте). Эластичный ремешок 22*200мм для крепления камеры. ~90 + 50 руб.

Застежки и ремешки сугубо личное дело. То, каким способом будет закреплен аккумулятор и камера, ограничивает лишь ваша фантазия. Обратите внимание на размеры ремешков.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 6

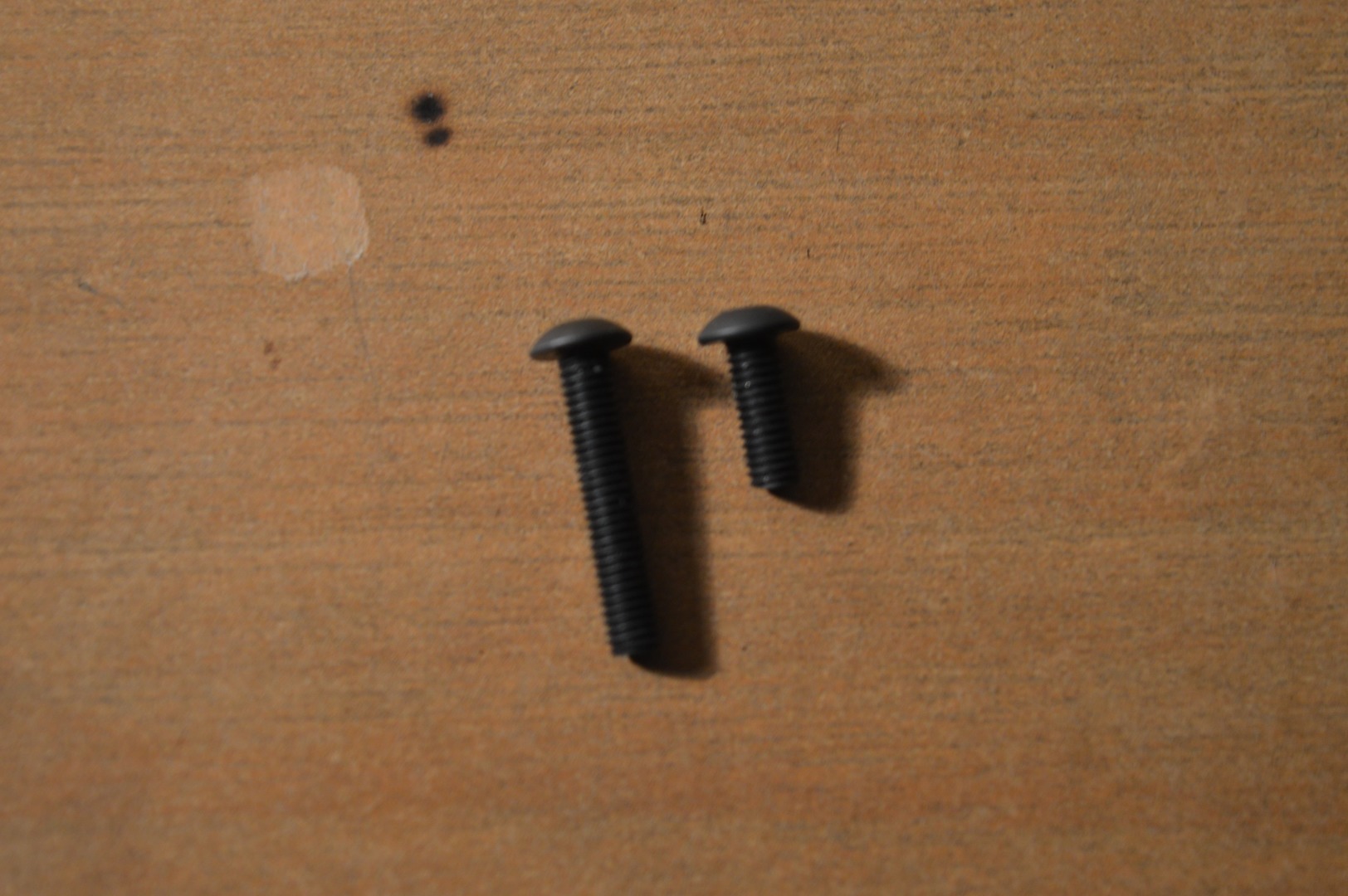

4 винта на 16 мм вместо 8 мм

10) Мелочовка ~ 300 руб.
10.1 20 шайбочек под винты на раме и винты, удерживающие моторы. Дело в том, что шляпки у винтов маленькие и при натяге они портят раму
10.2 4 винта на 16 мм вместо 8 мм. С помощью таких винтов удалось закрепить еще и ножки, распечатанные на 3D принтере (видео с печати). Стандартные ножки сломались после одного жесткого приземления, нашел альтернативу в напечатанных. Вообще, высокие ножки полезная вещь при взлете с земли или мокрой поверхности
10.3 Термоусадка. Пригодится, когда будете прятать регуляторы
10.4 Пластиковые хомуты 10 см (9 шт.) Для фиксации регуляторов
10.5 Двухсторонний скотч, изолента
10.6 Винт и гайка под камеру. Ситуция подобная ремешкам — полностью ваша фантазия
10.7 Резинки. Пригодятся для фиксации приемника, контроллера, распределительной платы и регуляторов

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 7

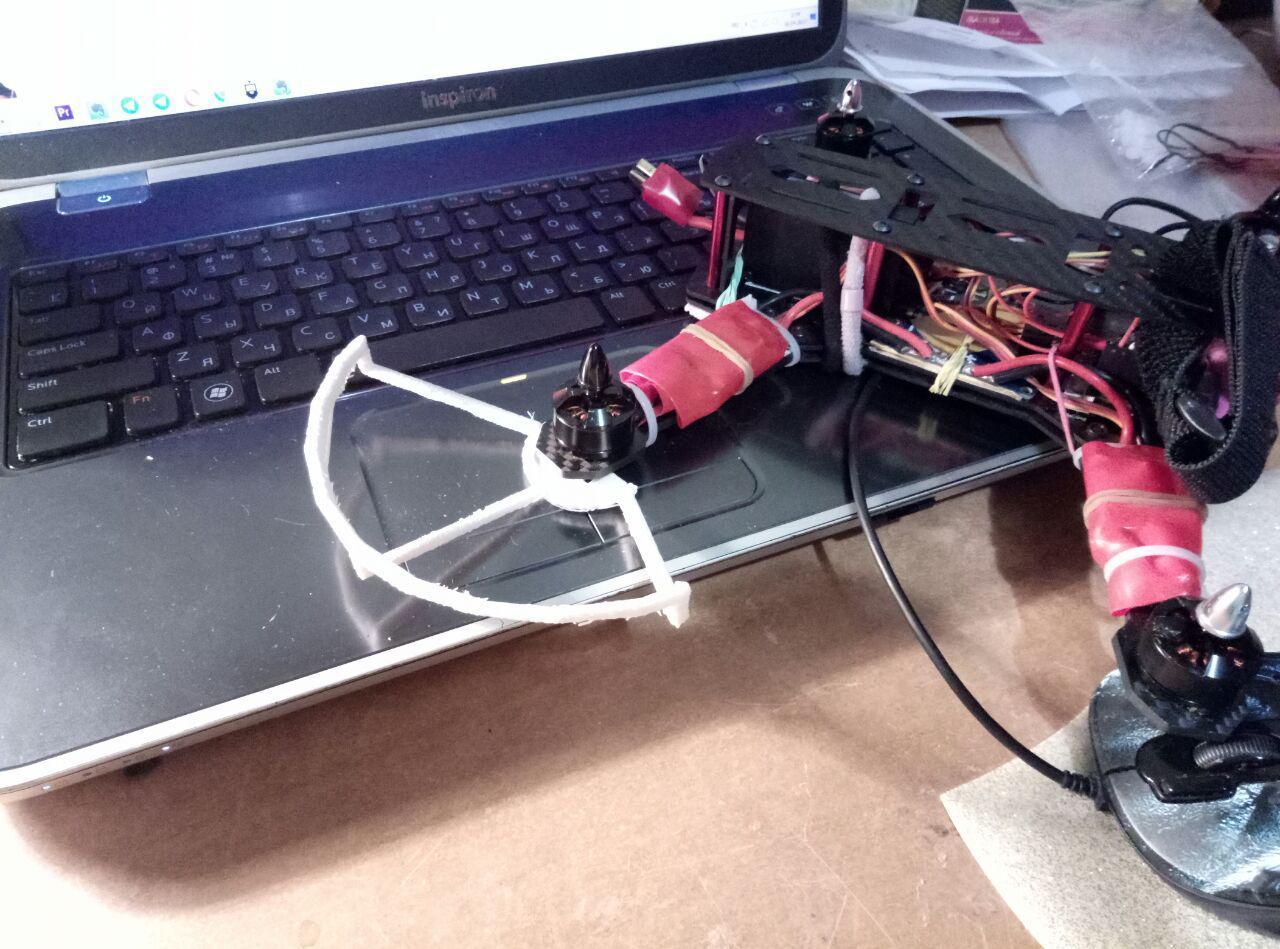

Защита для пропеллеров, напечатанная на 3D принтере

10.8 Дополнительно: защита для пропеллеров. Печатал ее тоже на 3D принтере. Пригодилась только один раз, когда делал пробный взлет в комнате. После того, как врезался в шкаф, защита разлетелась. Больше ее не использую. Отверстия на защите, кстати, не совпадают с отверстиями на раме. Необходимо либо проделывать самому, либо дорабатывать на компьютере модель.

Всю мелочовку покупал тут1 и тут2.

10) Паяльник само-собой.

Общая стоимость ~11878 — 13217 руб.

Если вы удивлены списком, то стоит заметить, что большая часть всего, что вы купите, послужит вам еще ни один раз.

Также хочу отметить, что цены постоянно меняются, поэтому гарантировать минимальную стоимость по ссылкам я не могу. Уверен, что можно найти дешевле. Я лишь поделился источниками один в один совпадающими с моими.

Сборка

Сборка рамы

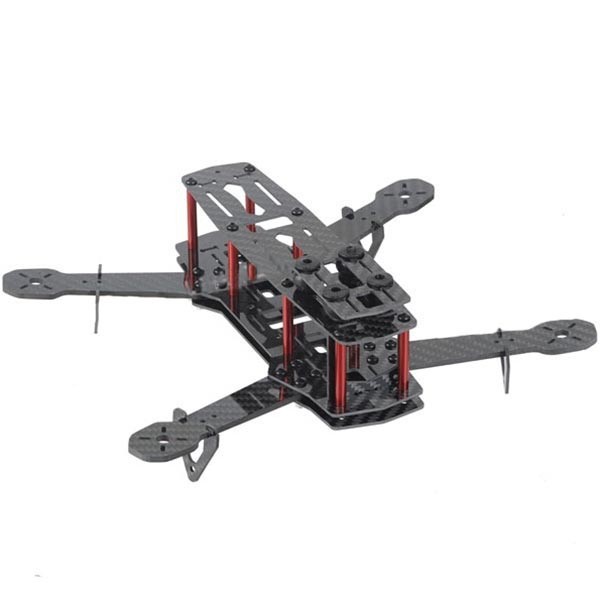

Есть вероятность, что комплект деталей вам придет без инструкции по сборке рамы. Так было у меня. Если так и произошло, то собираем по картинке или видео. На данной стадии не стоит затягивать все винты в «боевой режим», возможно, придется разобрать раму еще не раз. Верхнюю часть на данном этапе прикручивать вообще не стоит, без нее работать с внутренностями коптера удобнее. Также не стоит забывать про шайбочки, о которых я писал выше.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 8

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 9

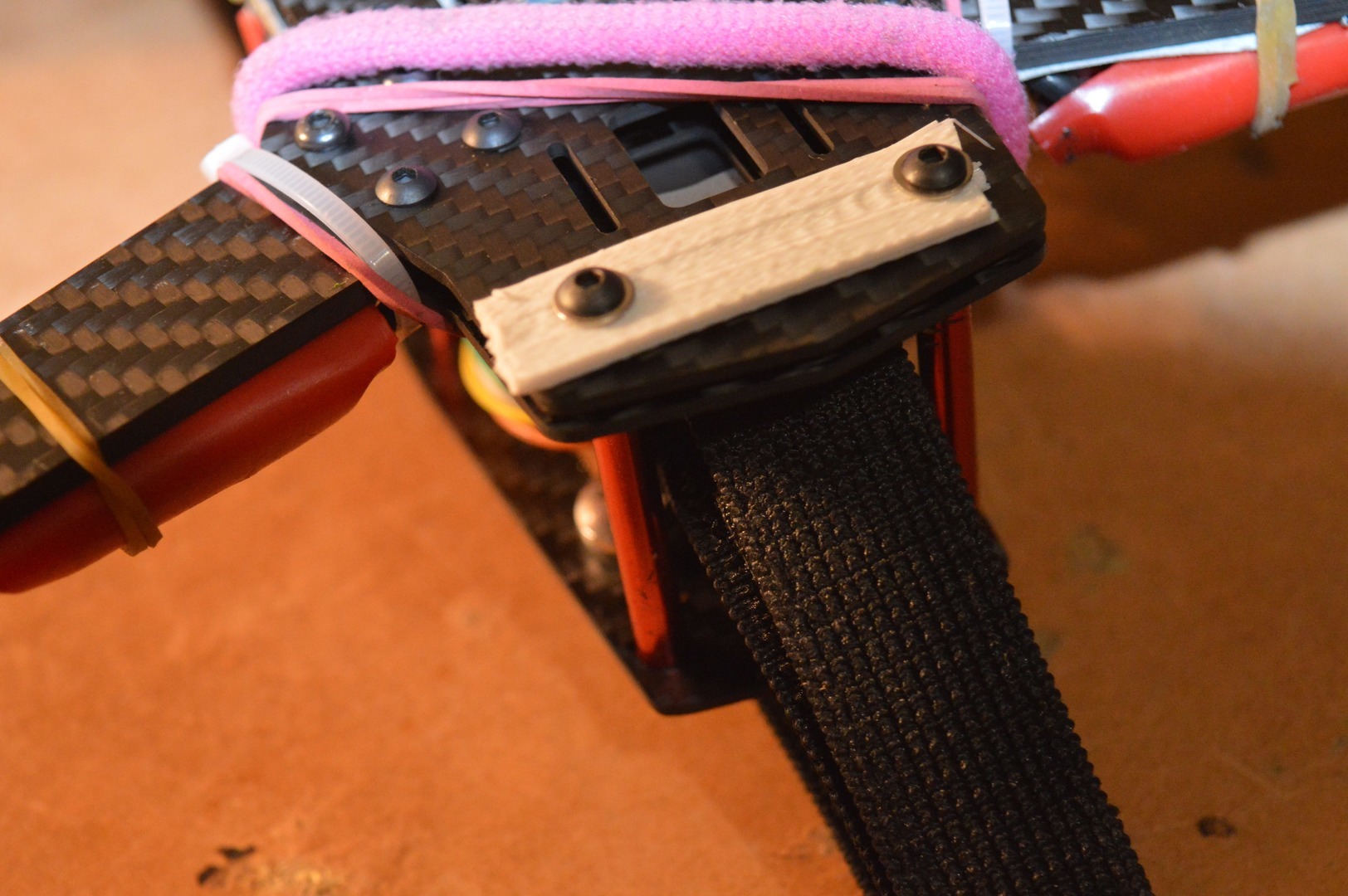

Не забываем про шайбы. У вас конечно же белой пластины нет — это те самые остатки от 3D напечатанных ножек

Установка моторов

Очень простая операция, если помнить про направления вращения двигателей. Определитесь, где у вас будет перед. Моторы с черной гайкой, вращающиеся по часовой стрелке, ставим на переднее левое и заднее правое места.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 10
Обратите внимание на расположение двигателей

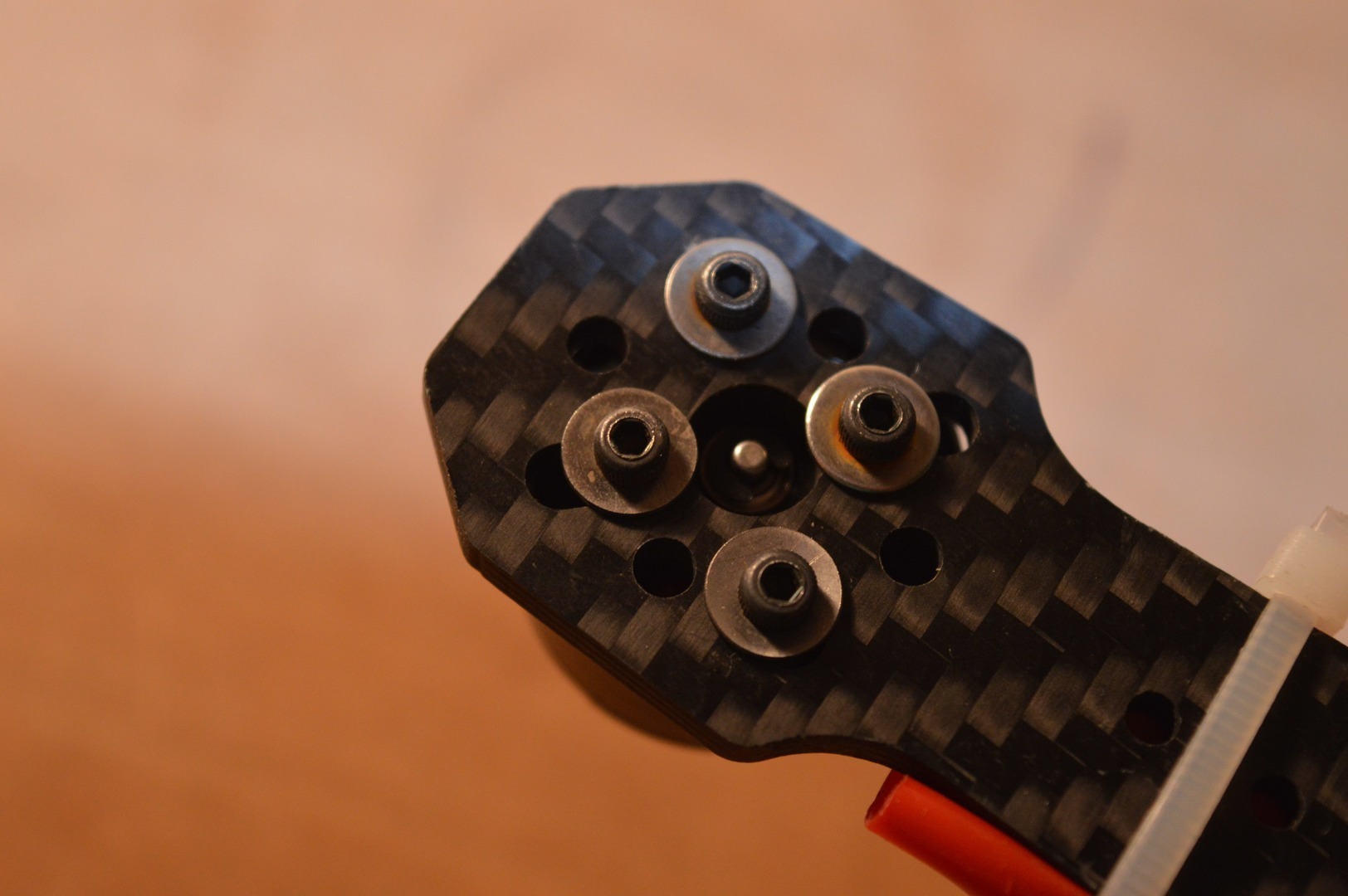

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 11
Крепление двигателей

Пайка

Пайка распределительной платы

Итак, вы уже примерились и решили, как у вас все будет установлено. Время паять. При пайке платы самое главное соблюдать полярность! На какие места паять провода не важно, все зависит от того, как вы собираетесь установить плату.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 12

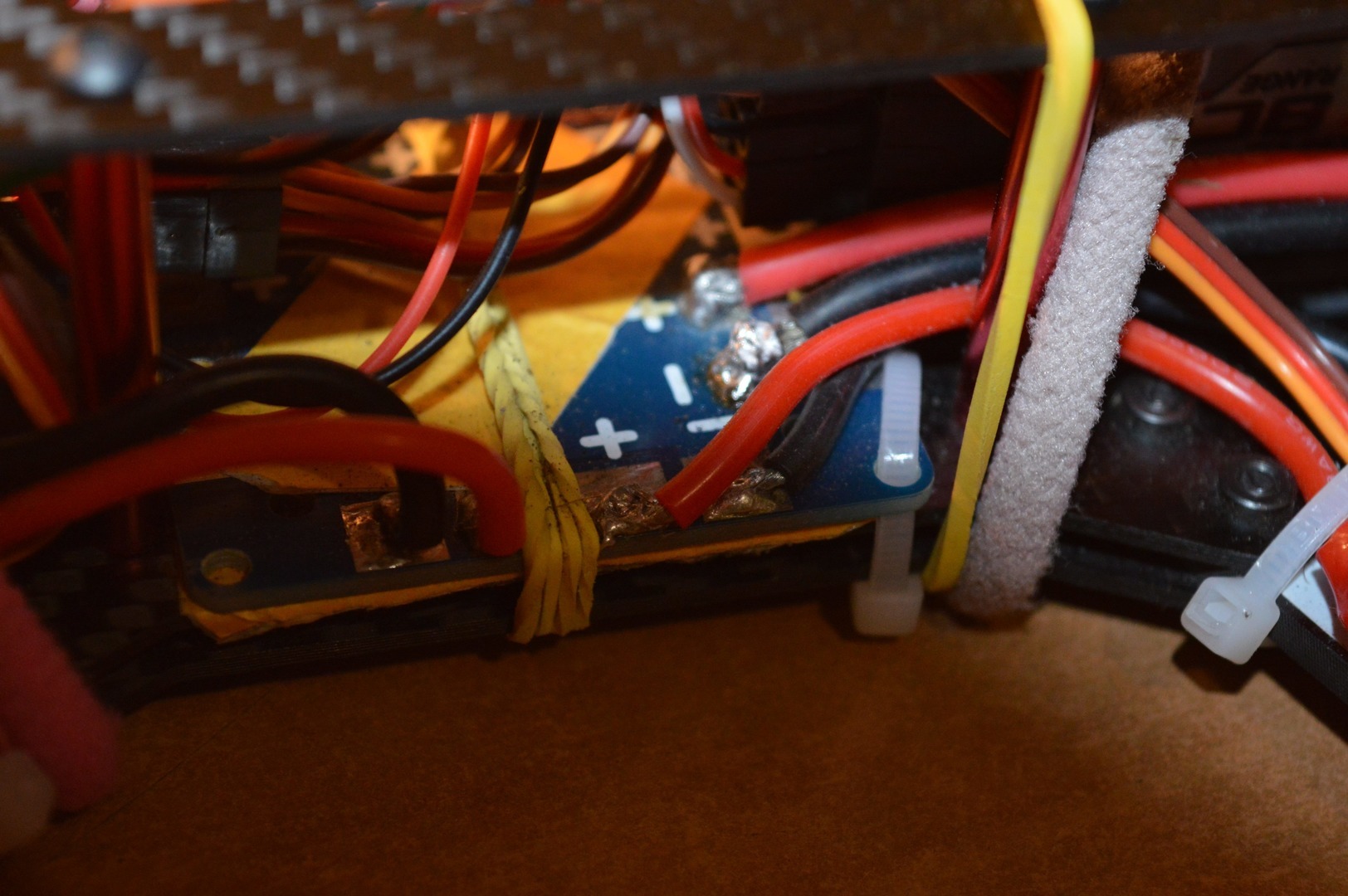

Припаиваем регуляторы и силовые провода. Соблюдаем полярность. (Мой вариант)

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 13

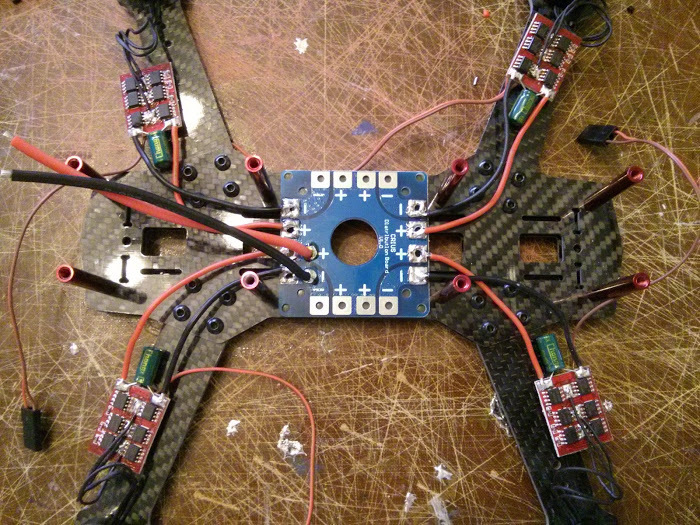

Припаиваем регуляторы и силовые провода. Соблюдаем полярность. (Другой вариант)

Припаиваем регуляторы к моторам

Первым делом снимаем с регуляторов стандартную красную теромоусадку. Для того, чтобы моторы вращались в нужную нам сторону, регуляторы к моторам следует припаять вот так:

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 14

Подключение регуляторов к моторам

Думаю, что у вас возник вопрос: куда деть длинные провода от регуляторов. Их можно отпаять и убрать совсем, а можно обрезать под нужную длину. Второй способ для начинающих предпочтительнее, так как меньше шансов перегреть регулятор при пайке.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 15

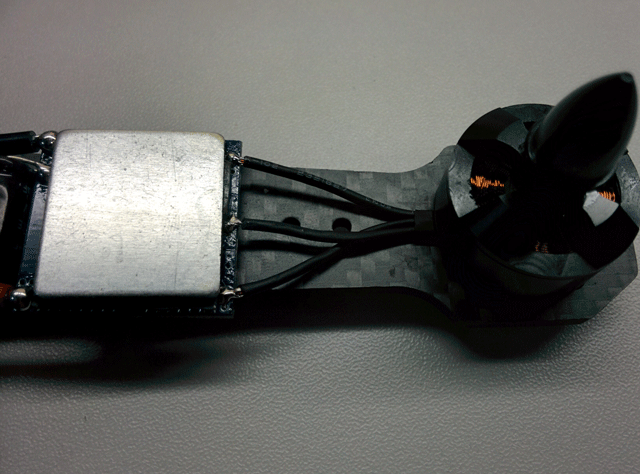

Полностью отпаянные штатные провода регулятора. Так делать не советую, лучше просто укоротить провода (не обращайте внимание на расположение проводов, картинка взята, чтобы показать другое. Правильная схема сверху)

Припаиваем T-коннектор. Полярность важна!

Крепим плату питания, регуляторы оборотов

Время крепить. Помните, что рама коптера проводит ток, поэтому плата должна быть изолирована от нее. Я посадил ее на два слоя двухстороннего скотча, с одного края притянул хомутом, а после закрепил резинкой.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 16

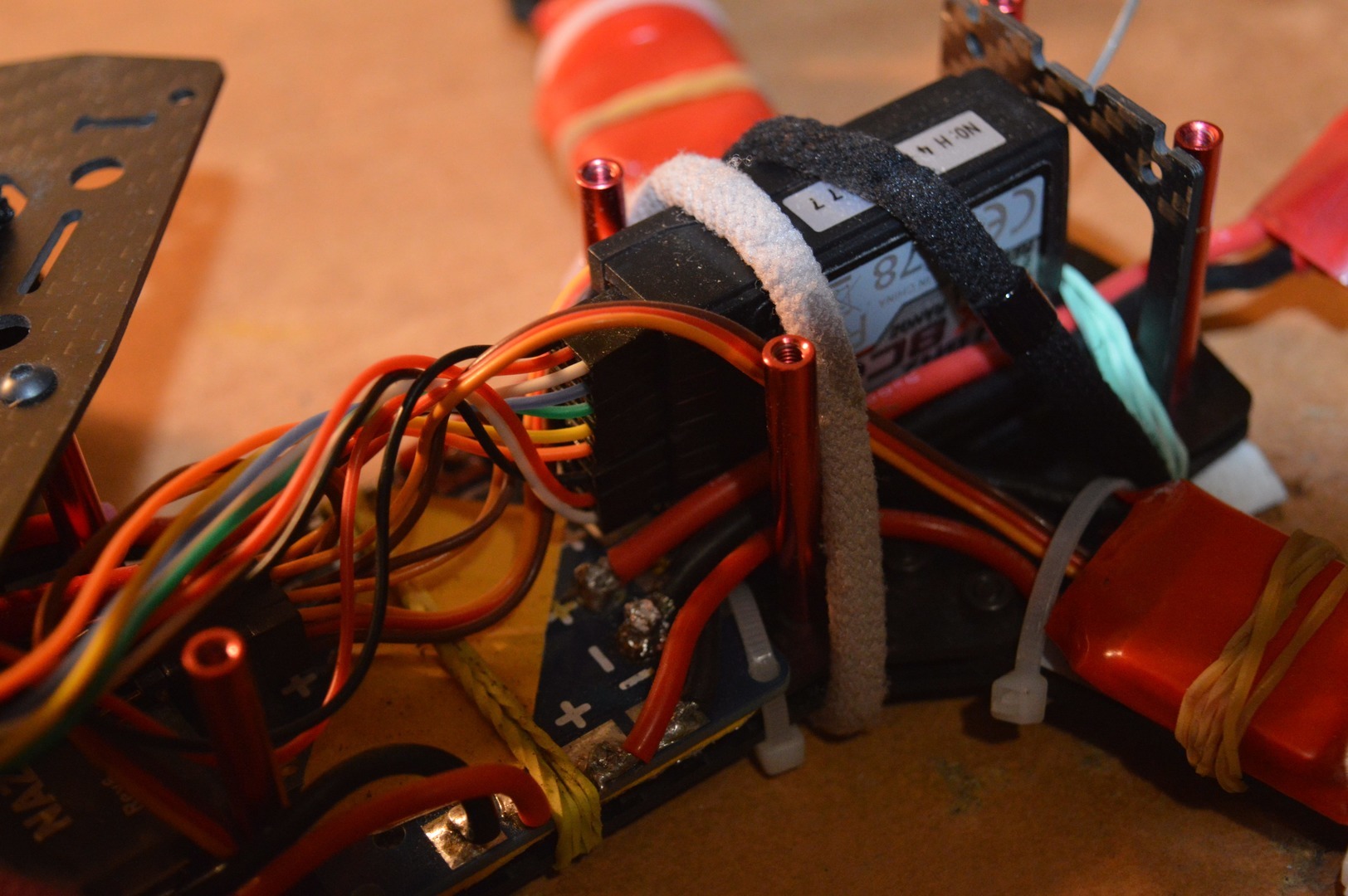

Крепим плату. Два слоя двухстороннего скотча + хомут + резинка

Регуляторы оборотов я спрятал в термоусадку, посадил на двухсторонний скотч, затянул хомутами и для уверенности затянул резинкой. Выглядит более чем надежно

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 17

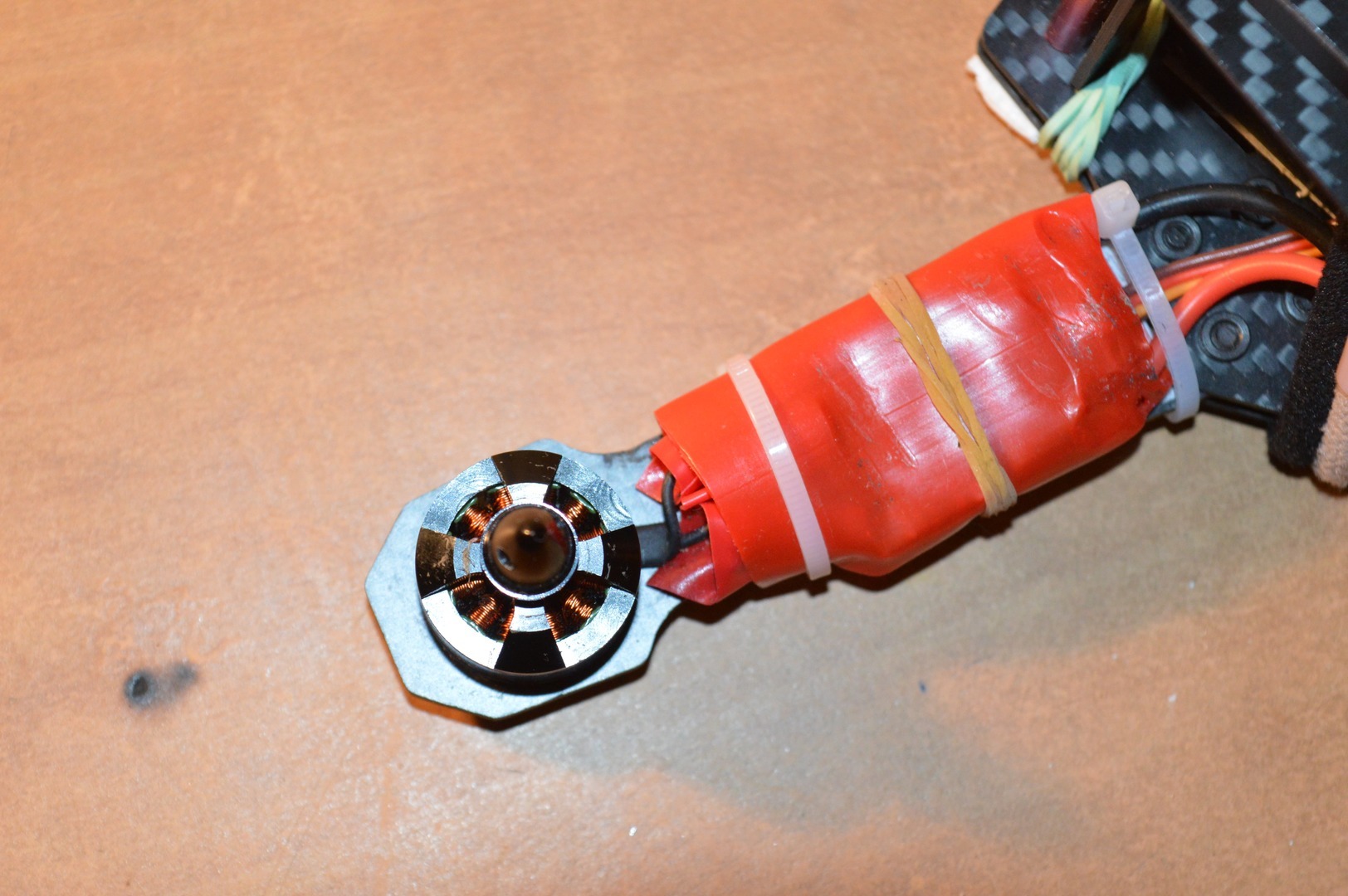

Крепим регуляторы. Термоусадка + двухсторонний скотч + хомуты + резинка

Крепим полетный контроллер, приемник

В дело опять вступают двухсторонний скотч и резинки. Опять же, чем жестче вы закрепит, тем лучше.

У меня это сделано следующим образом:

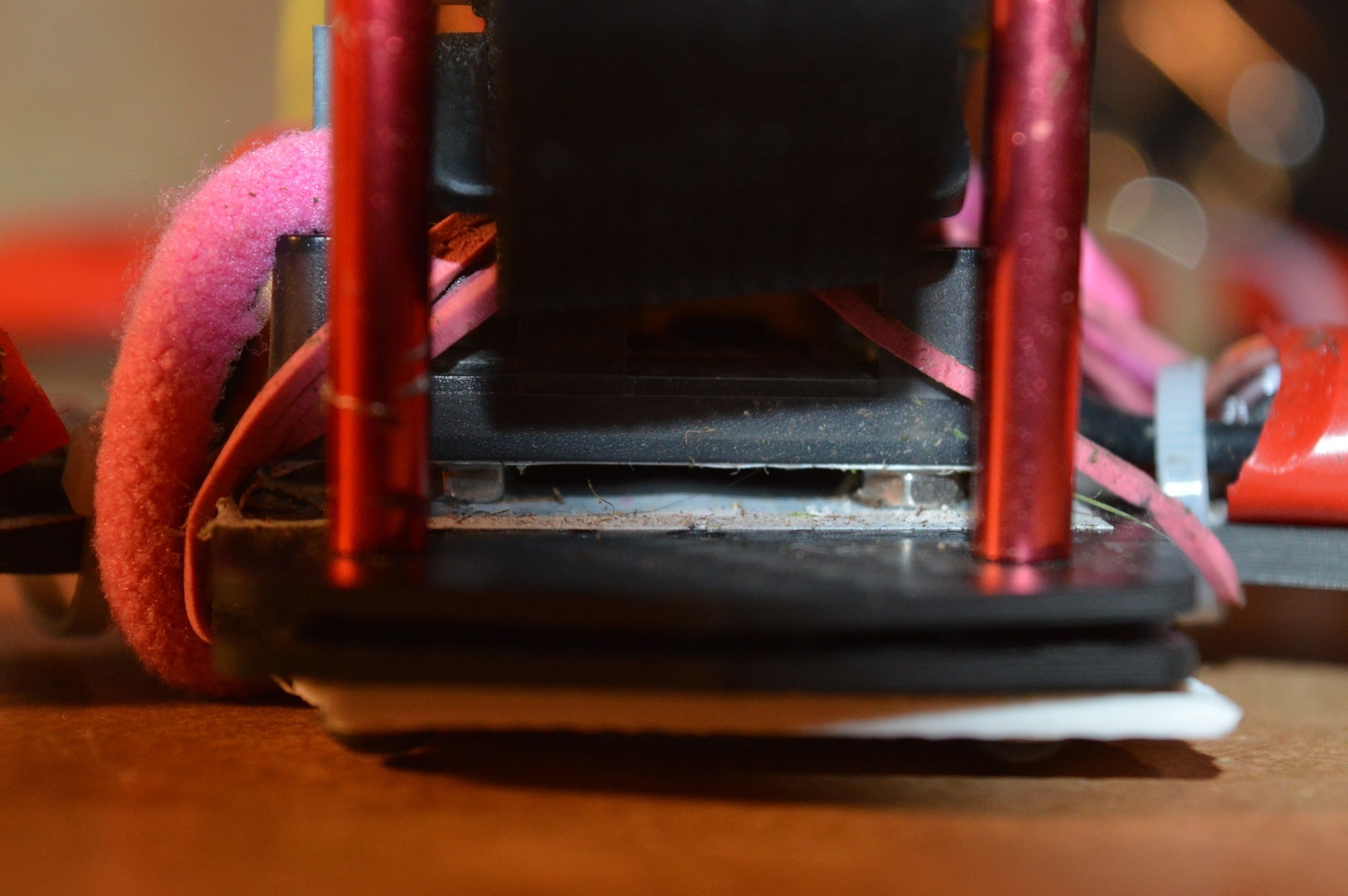

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 18
Крепим полетный контроллер (1). Трава осталась после краша

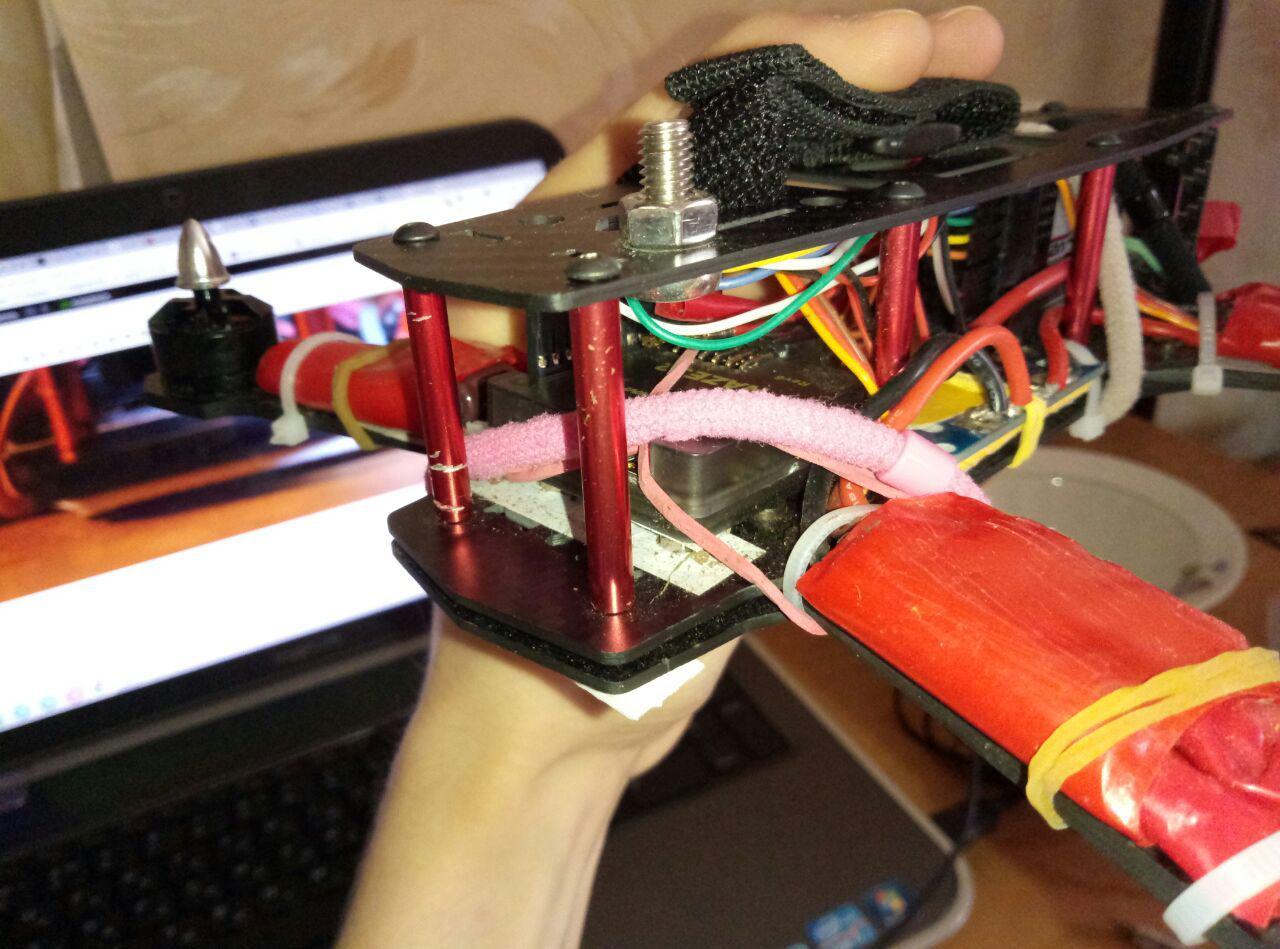

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 19
Крепим полетный контроллер (2)

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 20
Крепим приемник. Торцом он тоже сидит на двухстороннем скотче

Соединяем все проводами

Регуляторы к полетному контроллеру

От каждого из регуляторов у нас идет по 3 провода. Сделать нужно следующее: на трех из четырех регуляторах нужно вытащить из разъема красный провод. Подсоединять провода к контроллеру нужно в определенном порядке, об этом будет рассказано в следующей части.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 21

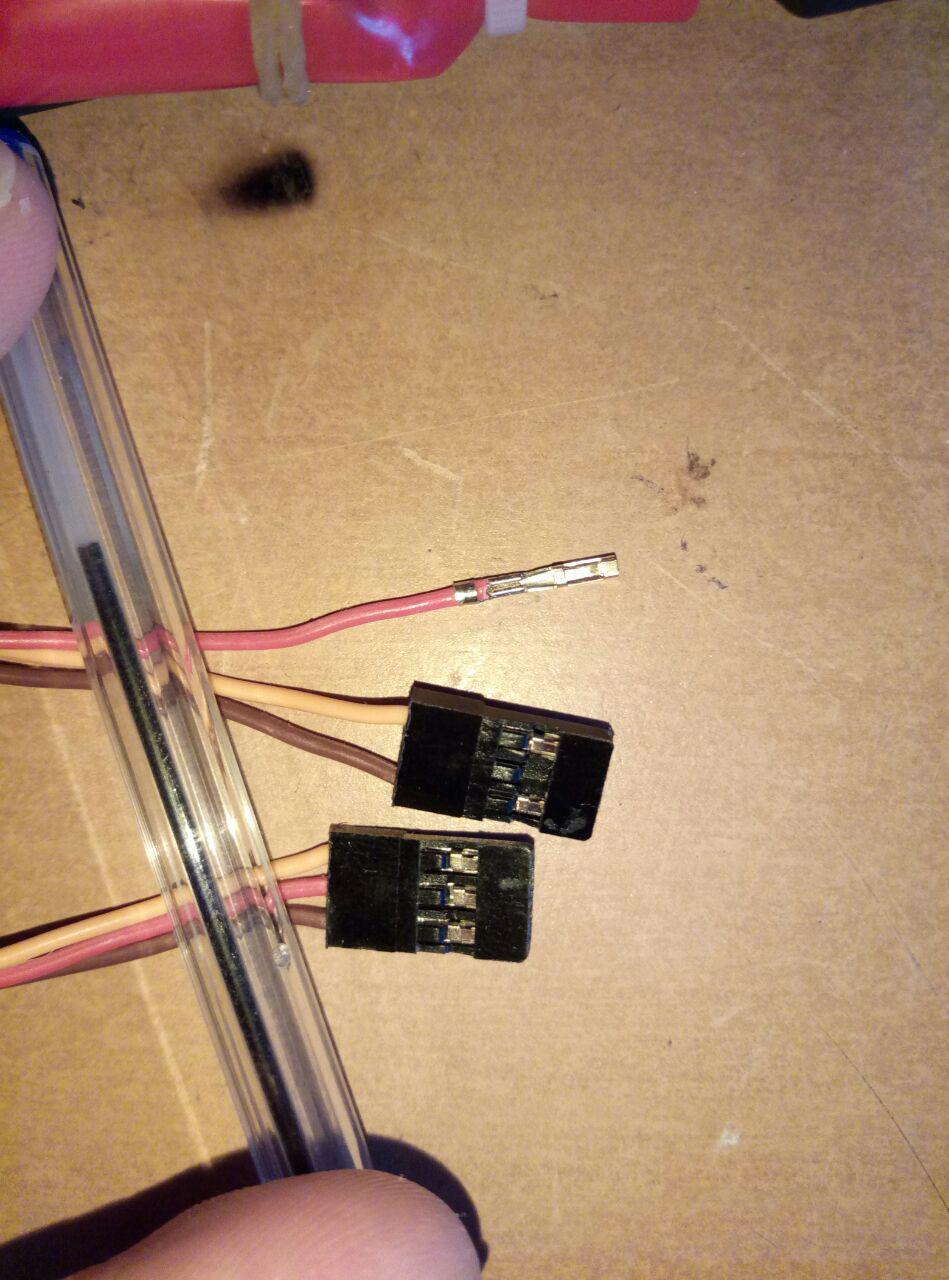

На трех из четырех регуляторах нужно вытащить из разъема красный провод

Приемник к полетному контроллеру

А вот здесь порядок подсоединения проводов к каждому каналу не важен. Нужно лишь правильно подключить провод питания — белый провод ближе к стороне с наклейкой.

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 22
Соединяем приемник с полетным контроллером. Провод питания должен быть расположен белым ближе к стороне с наклейкой

Прикручиваем верхнюю часть рамы, смотрим, что получилось

Я также добавил «крепление для камеры».

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 23

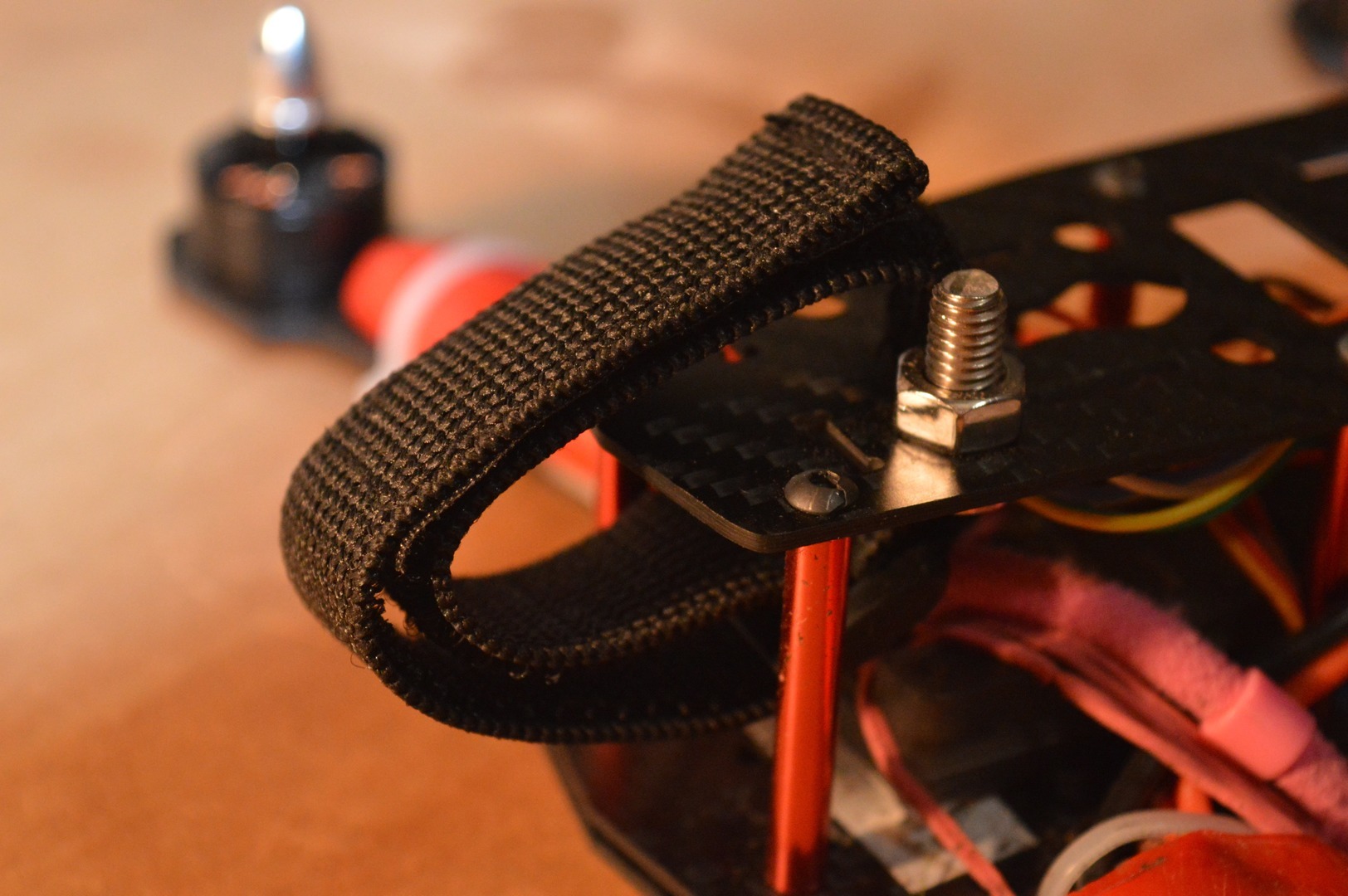

«Крепление для камеры»

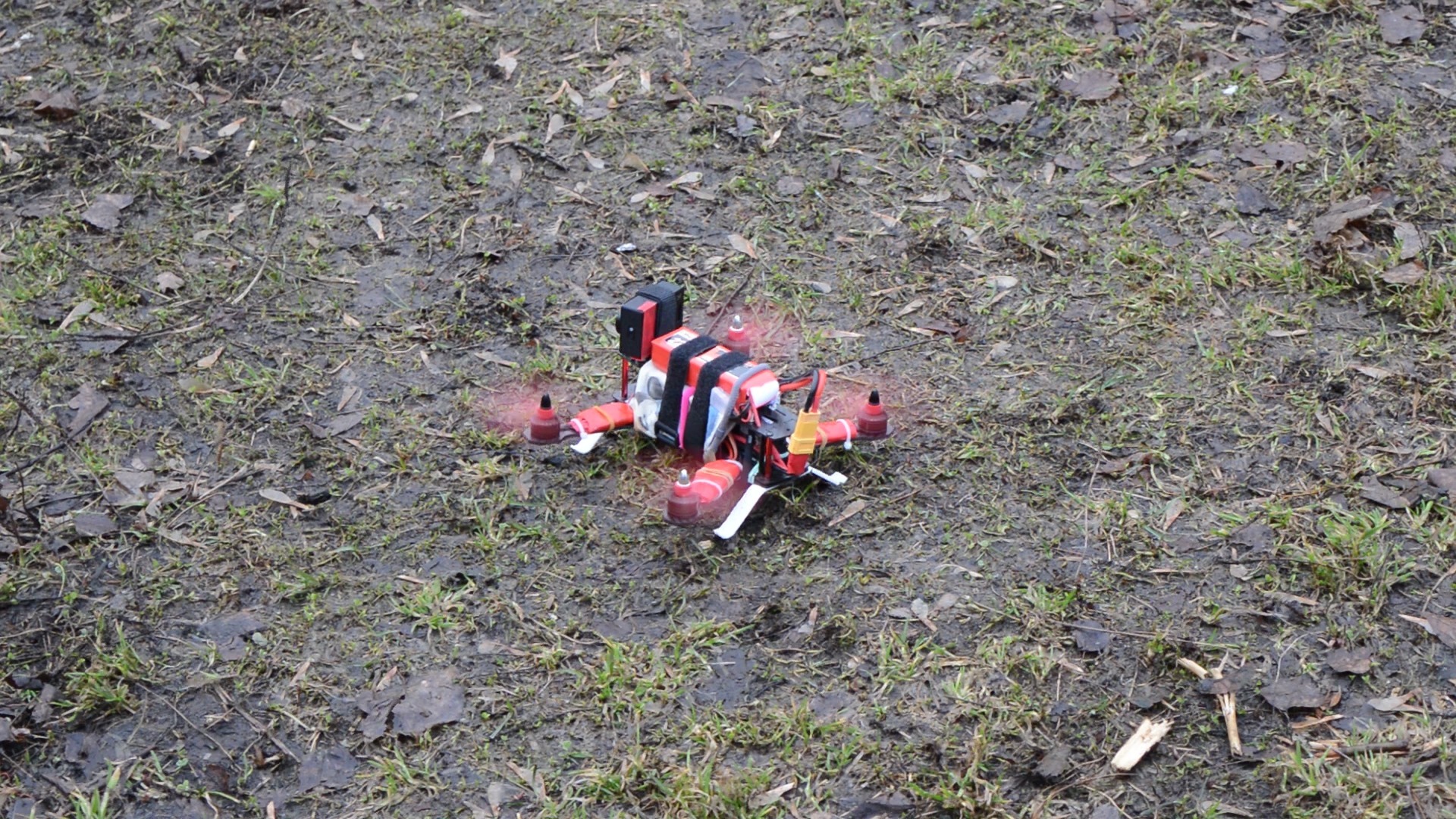

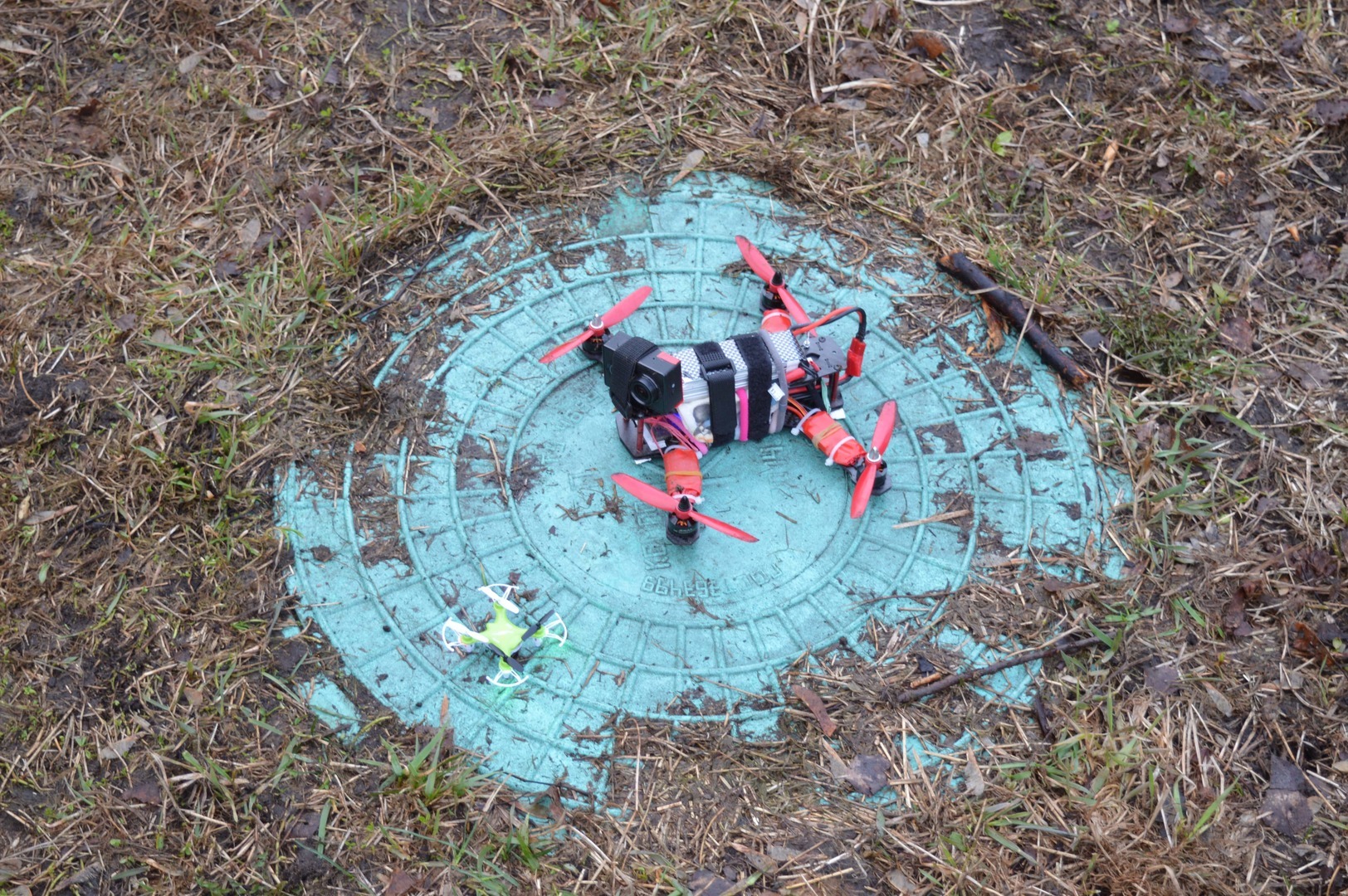

Итого:

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 24

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 25

О падениях и, что делать пока ждем посылку

Будьте готовы к тому, что сначала будут падения. А это: сломанные пропеллеры, ножки и камера в моем случае.

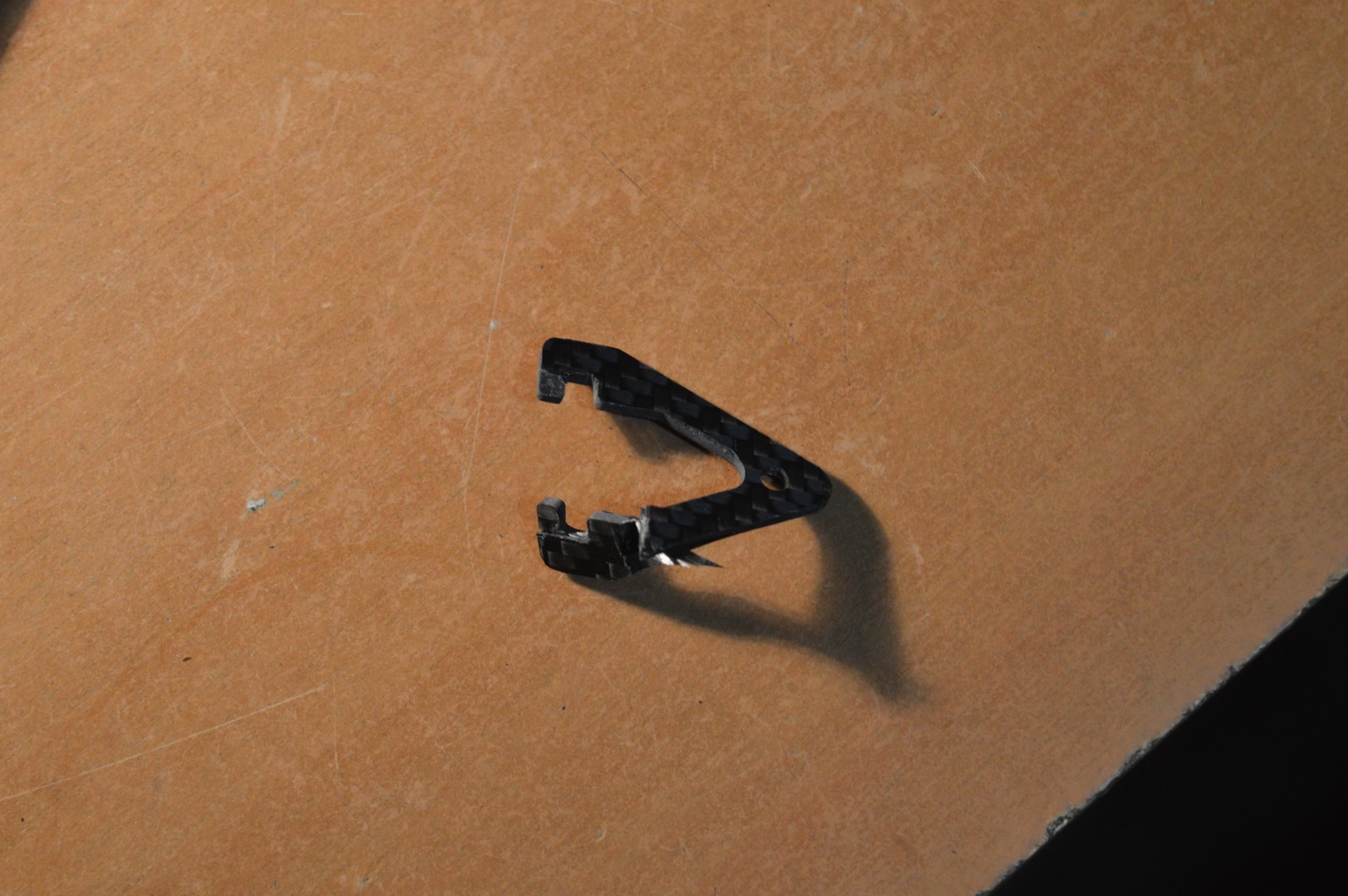

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 26
Сломанные ножки

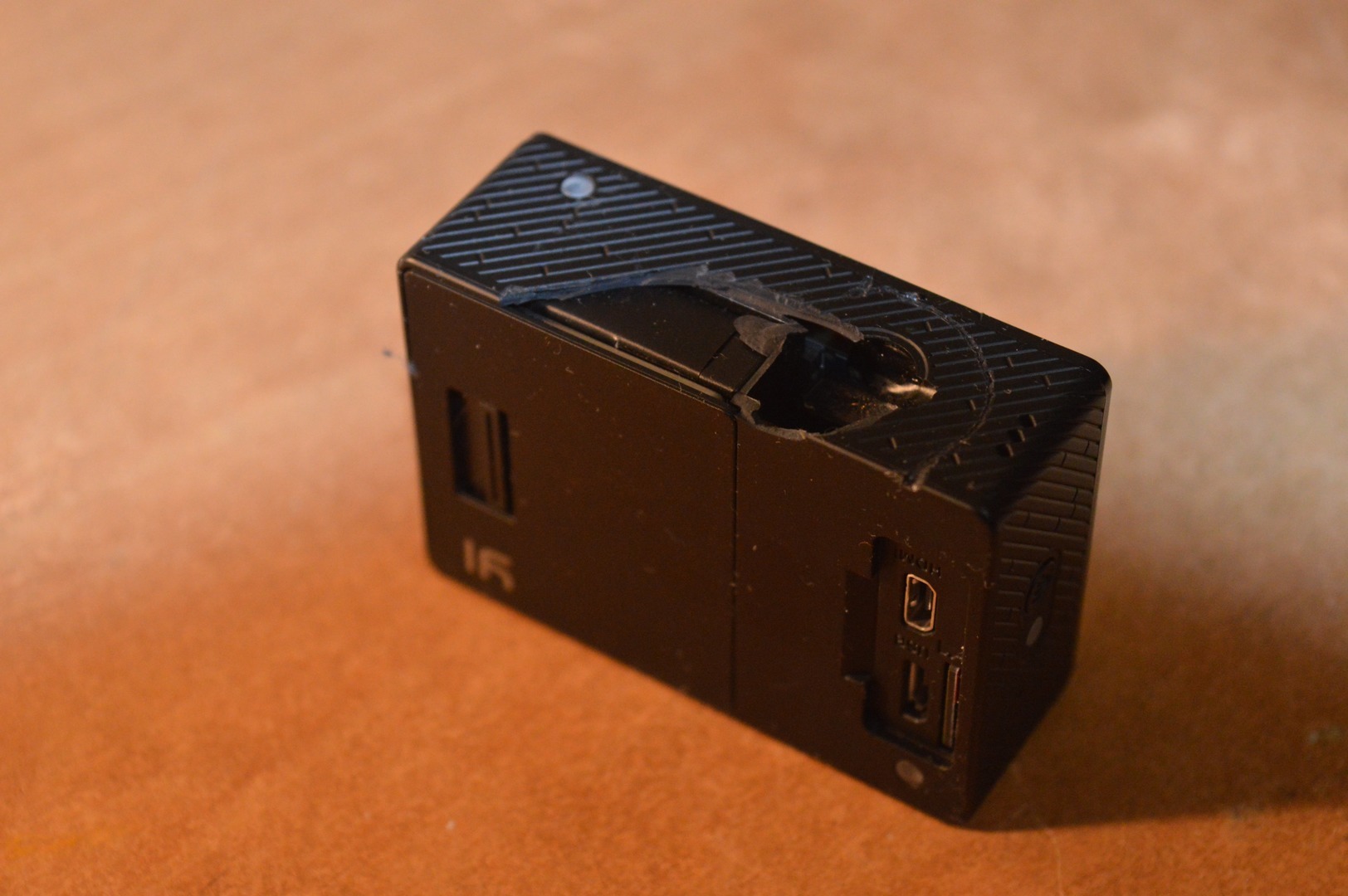

Как новичку собрать квадрокоптер ZMR250 - QAV250 с Aliexpress (1 часть) - 27
Сломанная камера. Кстати, советую дополнительно заклеивать скотчем разъем с флешкой, есть шанс потери при падении

А вот видео с моего самого первого полета:

Чтобы такого не происходило, советую прикупить маленький квадрик для комнатных полетов. За время ожидания скилл управления поднимется очень сильно. Мой выбор пал на Syma X12S. Цена вопроса ~1445 руб.

Обещанные ссылки на статьи

Статья 1 | Статья 2 | Статья 3 | Статья 4 | Статья 5 | Статья 6 | Статья 7

Рад, если кому-то помог! Также открыт для ваших замечаний и комментариев.

2 часть скоро.
