Имплантация беспроводной зарядки Palm в HTC HD2

в 14:40, , рубрики: DIY, diy или сделай сам, Touchstone, wireless charging, беспроводная зарядка, Энергия и элементы питания, метки: , , ,

Для начала лучше ознакомиться с этой статьей habrahabr.ru/post/145622/ (упомянутые в ней моменты не рассматриваю).
В ней подробно описано, как установить зарядку в любой мобильный телефон с пластиковой задней крышкой.
С HTC HD2 простого решения нет, так как мешают две проблемы:
— задняя крышка батарейного отсека из металла и под ней совершенно нет места;
— подпаять питание к micro-USB проблематично и связано с разбором телефона (не тривиально для начинающего).

Htc hd2 on base

Вариант решения этих проблем (много фото, трафик)

В моем случае в качестве донора выступает задняя крышка от Palm Pre. По итогам замеров зарядный ток оказался 220mA, что меньше чем у Pixi (300mA по замерам Delphir)

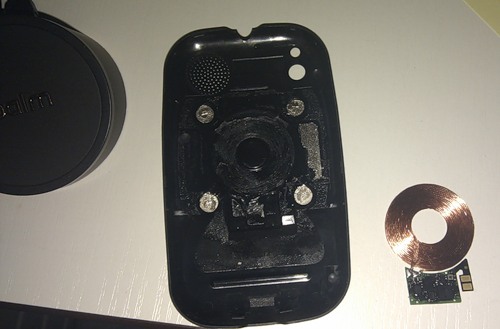

palm pre case
Задняя крышка с демонтированной схемой зарядки

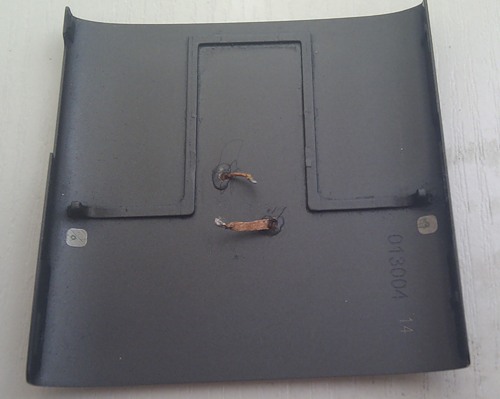

Отпаиваем катушку зарядки, сверлим в задней крышке два отверстия 3мм сверлом, продеваем отводы катушки.

Прикидываем расположение катушки, ровно за ней надо расположить магнитопровод.

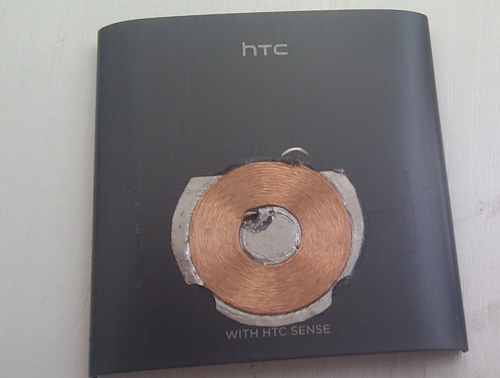

Затем последовательно приклеиваем магнитопровод, засверливаем в нем 3мм отверстия, приклеиваем катушку.

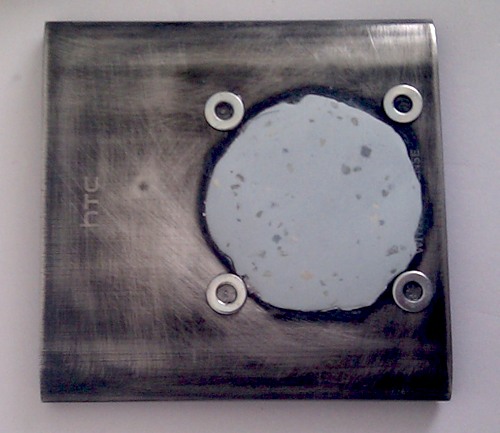

Катушку и магнитопровод закрыл эпоксидным пластилином, под магнитики наклеиваем площадки (в их качестве использовались обычные шайбы), после застывания эпоксидки можно обработать ее напильникомшкуркой.

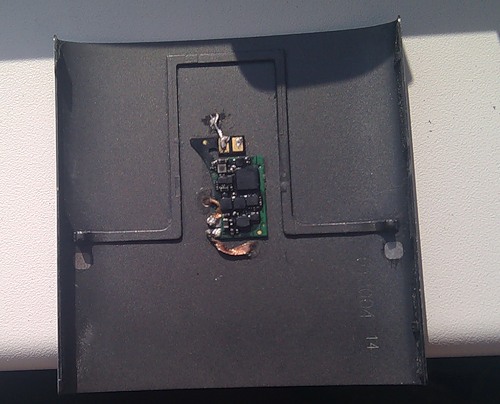

С внутренней стороны приделываем контроллер зарядки. Припаиваем отводы катушки.

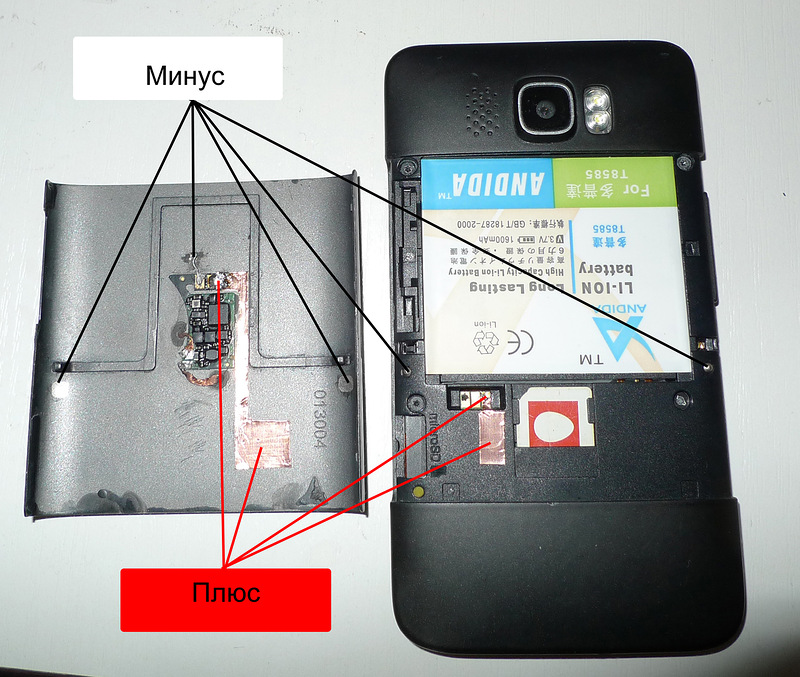

Минусовой вывод напрямую припаиваем к корпусу крышки. Материал алюминий, паять канифолью не реально, надо использовать паяльную кислоту.

С плюсом питания интереснее, он выведен на диагностический разъем — к нему припаиваем дорожку из медной фольги.

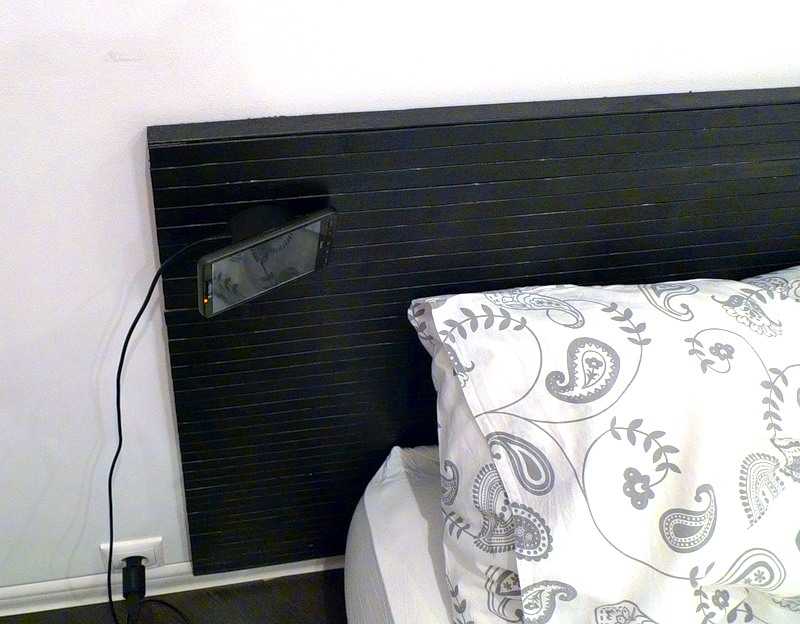

Вот и все в принципе. Фото в интерьере.

Некоторые общие советы:
— В любой момент корректность работы можно проверить подключив крышку батареи к базе и контролируя напряжение вольтметром.
— процесс модификации заняло пару месяцев неспешной работы, подбора материалов, поиска решений. Поэтому заранее купил запасную крышку на ebay.
— медную фольгу не нашел у нас в продаже, заказывал на ebay
— все фото собраны в этом альбоме
— стоимость этого телефона для вас должна быть совершенно не критична, возможны поломки, короткие замыкания и т.д.
— как обычно, все информация — только обмен опытом, ответственность за ваш телефон я не несу.
— было куплено три зарядные базы — в офис, домой, в машину

П.С. За месяц работы телефона нет проблем с компасом. Крышка батареи металлическая и хорошо экранирует наводки от катушки зарядки.
