Регулируемая подсветка монитора своими руками

в 14:29, , рубрики: ambilight, DIY, diy или сделай сам, LED, Мониторы и ТВ, подсветка, метки: , , , ,

Всем привет, я Александр, и я фрилансер.

Фрилансом как основным видом работы я занимаюсь уже почти 7 месяцев. По некоторым причинам (магистратура, велосипед, лень и т.д.) я часто работаю вечером.

Но вот беда, освещение в комнате слабое, и яркость монитора в вечернее время суток просто выедает глаза. Мирился с этим я долго. И тут, внезапно, во время очередного вечернего просмотра шедевра кино-индустрии на своём телевизоре Philips, с замечательной технологией Ambilight, посещает меня идея — почему бы не сделать аналогичную белую подсветку для монитора?

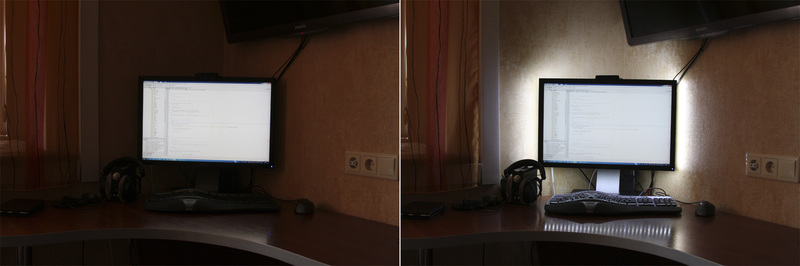

Сказано-сделано! Результат работы:
Регулируемая подсветка монитора своими руками
Кому интересны этапы построения — прошу под хабракат.

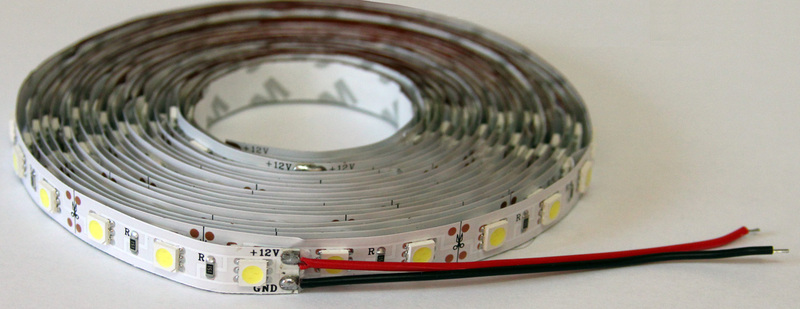

Сразу решил питать это всё от компьютерного блока питания, т.к. подсветка нужна лишь во время работы за ним. Вскоре была заказана LED-лента в известном китайском онлайн-магазине Aliexpress. После долгих 3х недель ожидания она у меня.

Регулируемая подсветка монитора своими руками

Пожалел, что заказал у непроверенного продавца, который вместо ленты на бобине в антистатичном пакете упаковал эту ленту без бобины в простой кулёчек, и в конверт из пупырки. Благо лента почти не повредилась (из-за перегиба отвалился 1 светодиод, который был успешно припаян обратно). Продавца в чёрный список, однозначно.

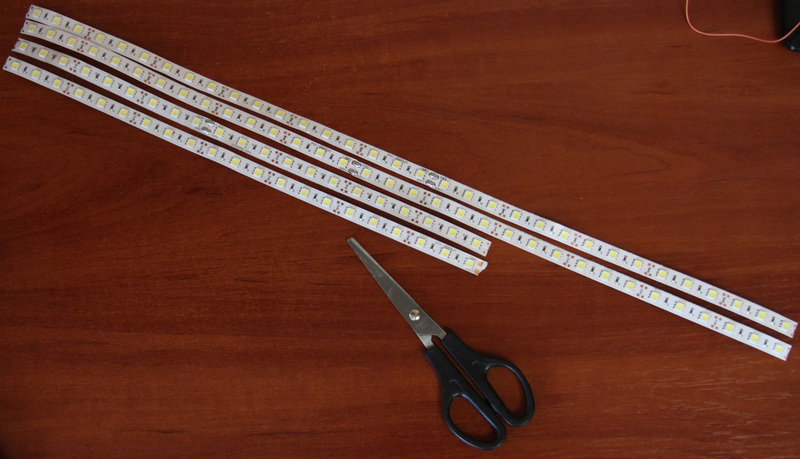

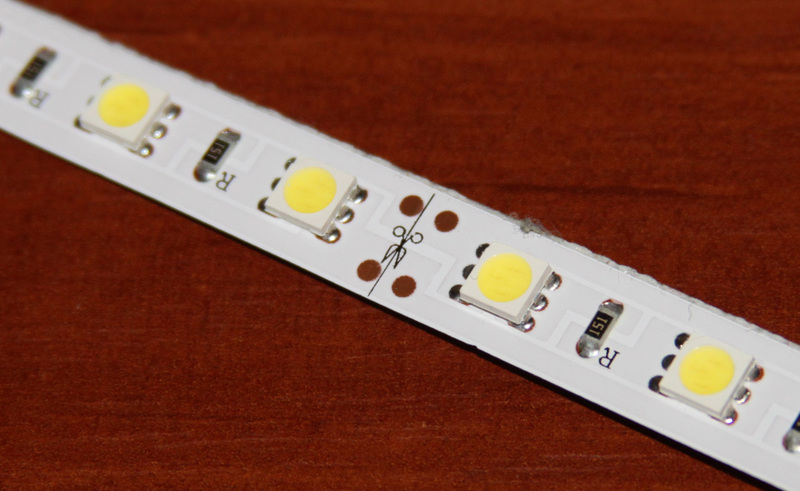

Проверяем работоспособность ленты, замеряем монитор (3 раза) и режем. Резать необходимо по таким специальным меткам.

Регулируемая подсветка монитора своими руками

В результате должны получить такое:

Регулируемая подсветка монитора своими руками

Далее необходимо спаять все четыре кусочка в один. Я паял проводками по ~2 см в длину, для безопасного сгибания на угол 90 градусов.

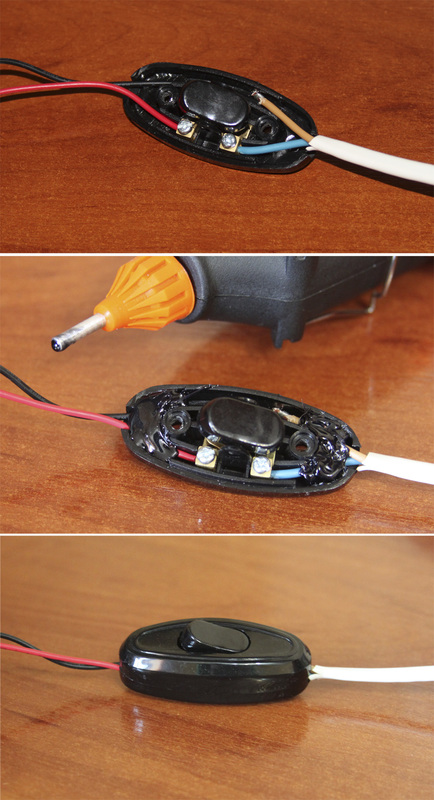

Следующим шагом необходимо поставить выключатель(на всякий случай залил силиконовым клеем, ибо провода тонкие и не фиксировались).

Регулируемая подсветка монитора своими руками

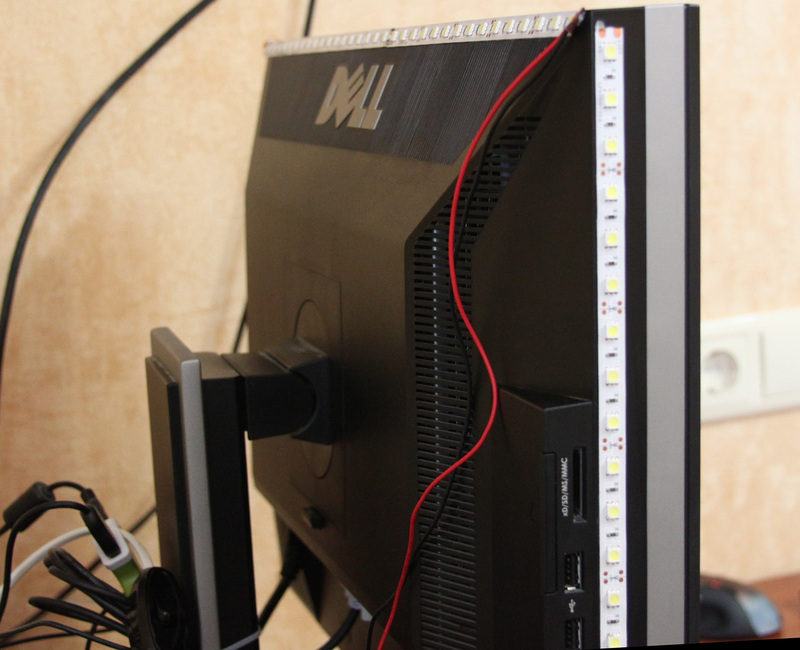

Теперь осталось пройтись ваткой со спиртом по периметру монитора и аккуратно приклеить светодиодную ленту.

Регулируемая подсветка монитора своими руками

Выводим провод к системному блоку, подключаем в molex и можно радоваться результату.

Регулируемая подсветка монитора своими руками

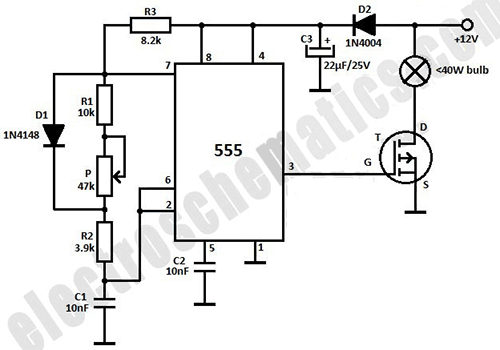

Но после первых пяти минут выясняется первый минус — подсветка ярче, чем монитор. Попытки сделать яркость монитора повыше ни к чему не привели, ибо так глаза ещё больше уставали. Но и это не проблема! Вспоминаем про такую замечательную вещь, как 555 таймер, находим схему ШИМ-регулятора (диммера).

Регулируемая подсветка монитора своими руками

В качестве мосфета можно использовать BUZ20, BUZ72, 10N10. Переменный резистор рекомендую взять побольше, ~70кОм.

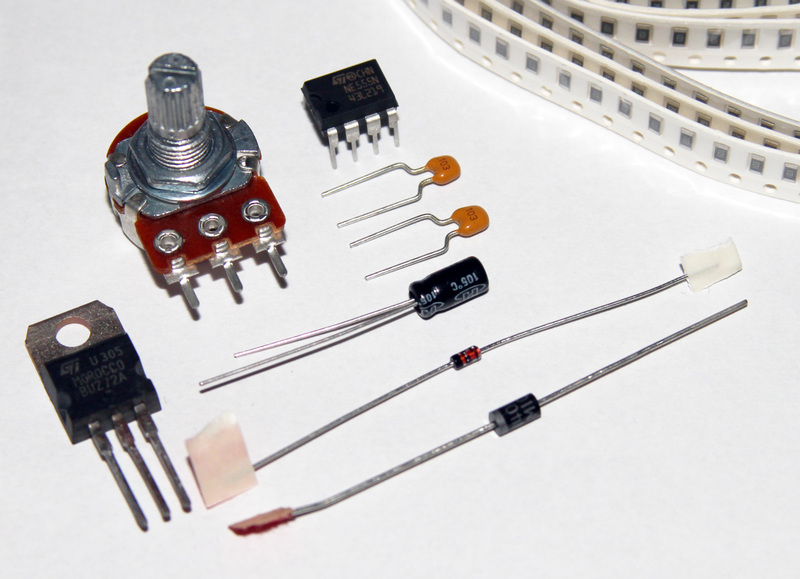

Идём на ближайший радиорынок и закупаем всё необходимое (резисторы нужны в кол-ве 1шт каждого номинала, но я взял smd ленты по 100шт).

Регулируемая подсветка монитора своими руками

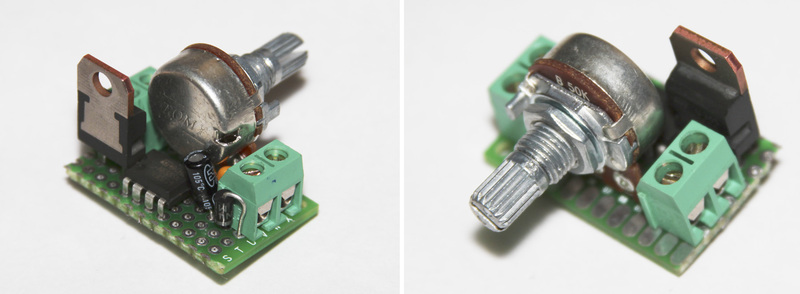

Быстренько на макетной плате это всё собираем. Выходит такая небольшая платка:

Регулируемая подсветка монитора своими руками

… и подключаем в разрыв между выключателем и светодиодной лентой:

Регулируемая подсветка монитора своими руками

Теперь можно радоваться отсутствию усталости глаз во время ночных сеансов программирования, подрегулировав (в больших пределах) яркость фоновой подсветки.

Затраты составили:

  • LED-лента, 5м — 90грн (11у.е.) НО было использовано только 1.8м (монитор 24")
  • Провод 2х жильный медный, 0.75 сечения, 5м — 15грн (1,8 у.е.)
  • Выключатель — 8грн (1у.е.)
  • Детали для диммера — 12грн (1,5у.е.)

Итого: 125грн (15,3 у.е).

P.S. На момент написания статьи прошло 2 недели использования подсветки. Полёт нормальный, доволен.
P.P.S. Я использую в качестве IDE NetBeans, у которого выставлен по умолчанию белый фон. У людей с тёмным фоном данной проблемы может и не возникнуть, а данное решение возможно будет только мешать.
P.P.P.S. Мой первый пост!
