Всем привет!

Фотографируя в формате «Фото-360», некоторые объекты требуют особого подхода к креплению их на вращающемся подиуме.
К примеру, велосипед трудно установить на платформу без вспомогательных элементов и приходиться изобретать подставки, да и диаметр платформы требуется около полутора метров. В итоге подставки попадают в кадр, трудно ретушируются и процесс создания фото-360 сильно замедляется. Фотостудии, чтобы окупить затраты задирают цены, а клиенты отказываются от съемок.

Уже долгое время работая в сфере интерактивного представления объектов в интернете, я поставил себе цель: создать дешевое и универсальное решение для съемки объектов в формате «Фото-360». Появился открытый проект «ФотоПицца», для тех, кто не знаком с проектом, может посмотреть инструкции, скачать чертежи и файлы проекта ТУТ

После создания двух напольных платформ, я запланировал сделать одну модификацию для подвешивания достаточно тяжелых объектов.
Уже начал чертить, изобретать и вдруг понял, что достаточно внести несколько простых изменений в текущую конструкцию напольной платформы.

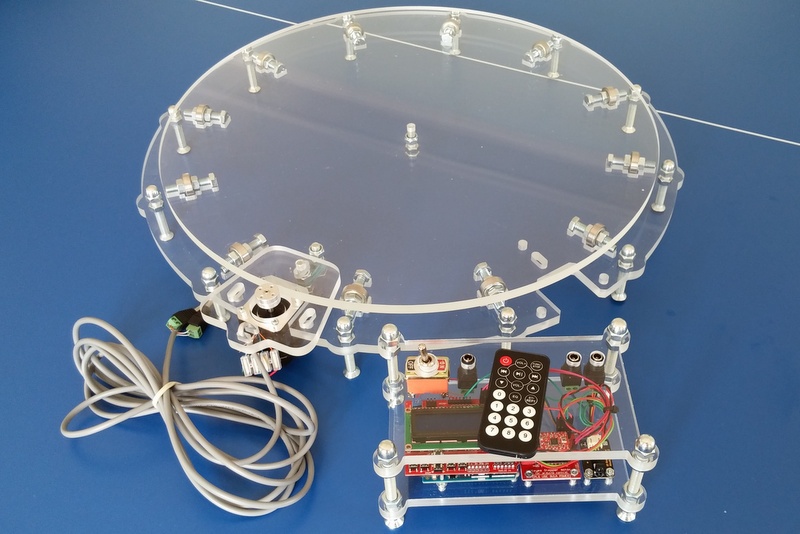

Итак, модифицировать будем ФотоПиццу диаметром 480 мм:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Платформу можно прикрепить к потолку, используя дюбели или что-то еще, а я собрал раму из алюминиевого профиля:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Раму удобно использовать для выездной фотосъемки и она в разобранном состоянии легко поместиться в багажник легкового автомобиля:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Из платформы выкручиваются ножки, центральная ось и для удобства монтажа снимается двигатель:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

В верхний диск платформы вставляется шпилька, для распределения нагрузки одевается маленький диск и фиксируется гайками с двух сторон:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Для более серьезной нагрузки, диск должен быть больше по диаметру и изготовлен из более толстого или прочного материала. Шпильку и гайки при этом лучше использовать из высокопрочной стали.

Для крепления к раме используются 4 винта, а для избежания разрушения диска в месте крепления шпильки к вращающемуся диску, на раму крепится центрирующий диск. Аналогично крепиться и к потолку, но для распределения нагрузки лучше использовать 8 винтов:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Подвешиваем платформу вставляя шпильку в центирующий диск:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Затем, вставляем ролики и крепим шаговый двигатель:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Крепим профиль, за который будем подвешивать велосипед:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Велосипед я подвесил за леску, а колеса не помыл:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Данная конструкция требует уравновешенной нагрузки на профиль, за который подвешивается велосипед, относительно оси вращения.

Блок управления также прикрепил к раме вместе аккумулятором для автономного питания:

Перевернуть мир, ради скорости и красивой картинки — PhotoPizza DIY

Процесс съемки

Велосипед фотографируется на равномерно подсвеченном белом фоне.
Объекты можно фотографировать в режиме серийной или интервальной съемки.

Для демонстрации работы конструкции я сфотографировал велосипед на телефон — http://megavisor.com/en/view/221d8a89-7727-4fd2-97c0-815a11871656

Характеристики платформы:

  • Номинальная грузоподъемность — 80 кг.
  • Максимальная грузоподъемность — 100 кг.
  • Диаметр круга — 480 мм.
  • Предусмотрена возможность фотографировать объекты с подсветкой снизу
  • Подходит для фотограмметрического 3D-сканирования объектов — это способ построения 3D-объекта на основе анализа последовательности кадров с разным ракурсом.
  • Возможная скорость съемки — 100 кадров за 15 секунд.
  • Настраиваемые параметры вращения — ускорение, скорость вращения, бесконечное вращение, вращение на определенное количество шагов, 4 настраиваемые программы
  • Дистанционное управление ИК пультом
  • Возможна автономная работа
  • Поддерживает вращение котят

В подвешенном состоянии:

  • Номинальная грузоподъемность — 25 кг.
  • Максимальная грузоподъемность — 35 кг.

Готовится новая модификация для съемки объектов в подвешенном состоянии весом до 80 кг.

Общая стоимость компонентов для самостоятельной сборки платформы — 7434 руб.

Список комплектующих
Файлы для резки материала и прошивки Arduino
