Граждане читатели, технари и гуманитарии, вы находитесь в опасности, немедленно переместитесь на улицу под теплое летнее солнышко (если погода позволяет), это не учебная тревога! Повторяю это не учебная тревога! Ну а если окружающие не оценят вашу попытку провести эвакуацию, то устраивайтесь поудобнее и давайте поговорим с вами об освещении. Если в двух словах статья про воздействие бытового освещения на наш с вами организм. Я постараюсь не перегружать статью техническими сведениями, для всех любознательных коллег оставлю соответствующие ссылки. Однако, без графиков все же не обойдемся (люблю я их просто). Статья получилась длинная, так что в итоге я решил что мы рассмотрим в первую очередь спектральную характеристику освещения (тут подробнее).

Итак, представьте, друзья, что живет где-то на свете среднестатистический человек, назовем его Василий. И вот значится жил себе жил Василий 20 лет на опушке леса в средней полосе нашей бескрайней родины, да вот захотелось ему «кофе от лучших бариста», свитшотов, да «айфонов» глянцевых и решил Василий в город податься. А чтобы ему совсем не сладко жилось, то решил он податься в офис на цокольном этаже в славный город Мурманск, ну в общем в «бетонную коробку офисную», дабы трудится там не покладая рук и света божьего не видеть.

А вот, что же там Василия ждало, спрятано под катом, всех любознательных милости просим.

Статья будет большая и по смыслу делиться на три части
1 – Спектральные характеристики источников света
2 – Как можно померить спектр с помощью прямых рук и «синей изоленты»
3 – Кратко о воздействии света на человека

Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 1

Часть 1 – спектральные характеристики источников света

Для начало рассмотрим основные моменты

1. До массового внедрения в быт электрических источников света, человечество во многом подстраивало свою жизнедеятельность (суточный цикл) под естественное освещение.
2. Естественное освещение изменяется в течении суток, спектр излучения у него непрерывный, солнце светит в ультрафиолетовом, видимом, и инфракрасных диапазонах. для естественного освещения не характерна пульсация.
3. Современный человек обычно проводит добрых 90% своего времени в помещениях (транспорт тоже будем считать искусственной средой)
4. В помещениях человек, часто пользуется искусственным освещением (или совмещенным), даже летним днем не все имеют возможность использовать только естественное освещение
5. Свет влияет на биологические процессы в организме человека

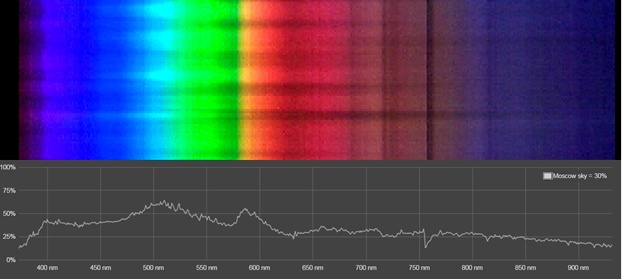

Вот так выглядит спектр солнца с «радугой» и графиком, кто-то добросовестно сфотографировал московское небо

Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 2

Вот тут есть еще

Вернемся к Василию. Как мы помним почти всю свою сознательную жизнь он провел на природе, посмотрим как ему светило солнышко, и почему от него у ежей быстрей росли колючки. Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 3

Ответственные мужи занимающиеся светотехникой сделали для нас модель условного дневного света различной цветовой температуры( это xls в котором можно моделировать не бойтесь ), мы представим, что ранним утром Василию светило солнышко с температурой 4000К, в полдень с температурой 5000К ну а днем все 7000К, ну а к ночи двигалось в обратном порядке (примерная цветовая температура источников света тут).

Но такое лакомое солнышко светило очень и очень давно, что может ждать нашего героя попавшего в «бетонную коробку»
Учитывая, что большинство людей занятых на работах не связанных с производством, вряд ли сидят в помещениях похожих на офисы категории «А», то многих (и меня в частности) ждет это

Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 4

Дешёвые люминесцентные лампы с электромагнитной пуско-регулирующей аппаратурой, например ЛБ-40 с индексом цветопередачи (способностью воспроизводить корректно цвета) CRI<70.

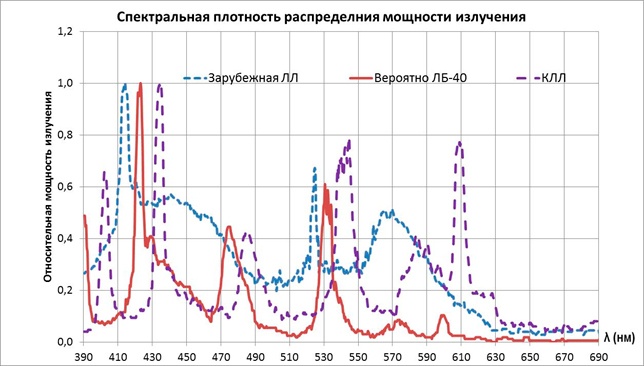

Возможно это будут более дорогие заморские баклажанные , лампы от Osram или Philips с CRI>80, ну а поскольку график под рукой у меня завалялся и для компактных люминесцентных ламп КЛЛ, то упомянем и про них.

Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 5

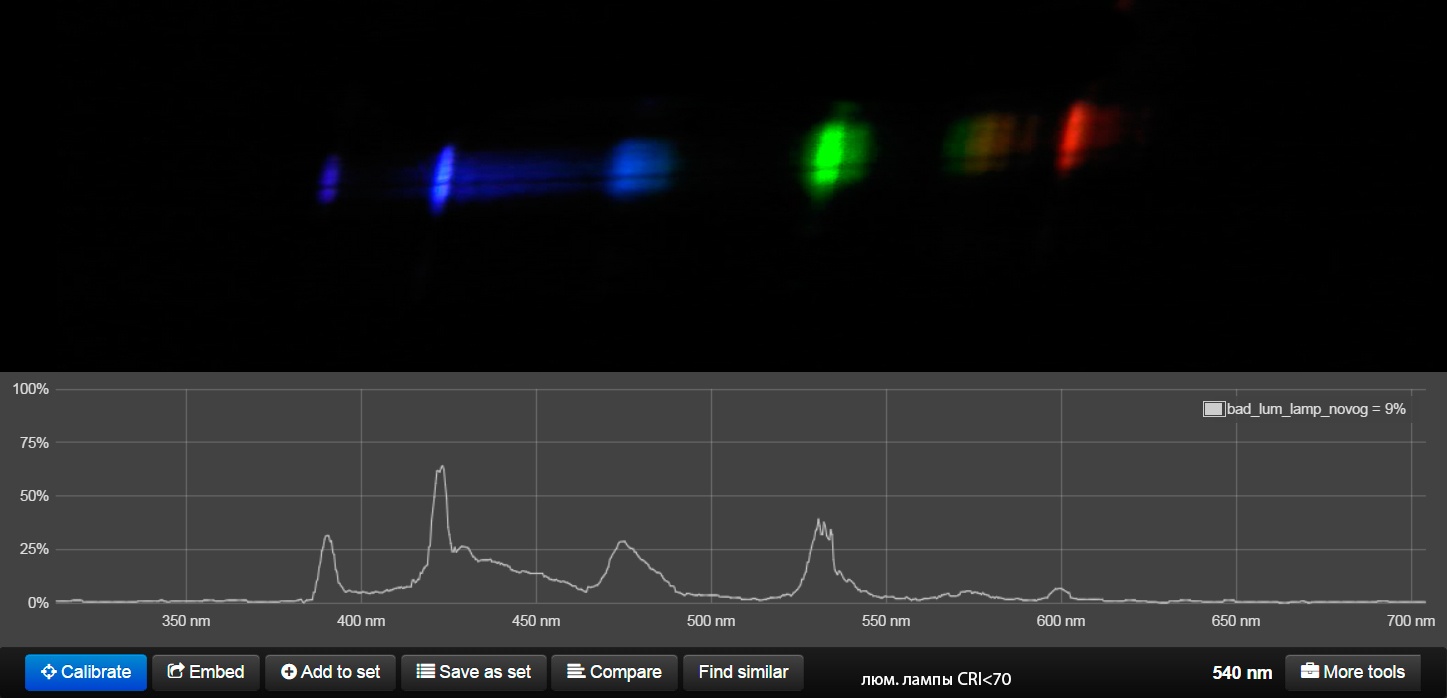

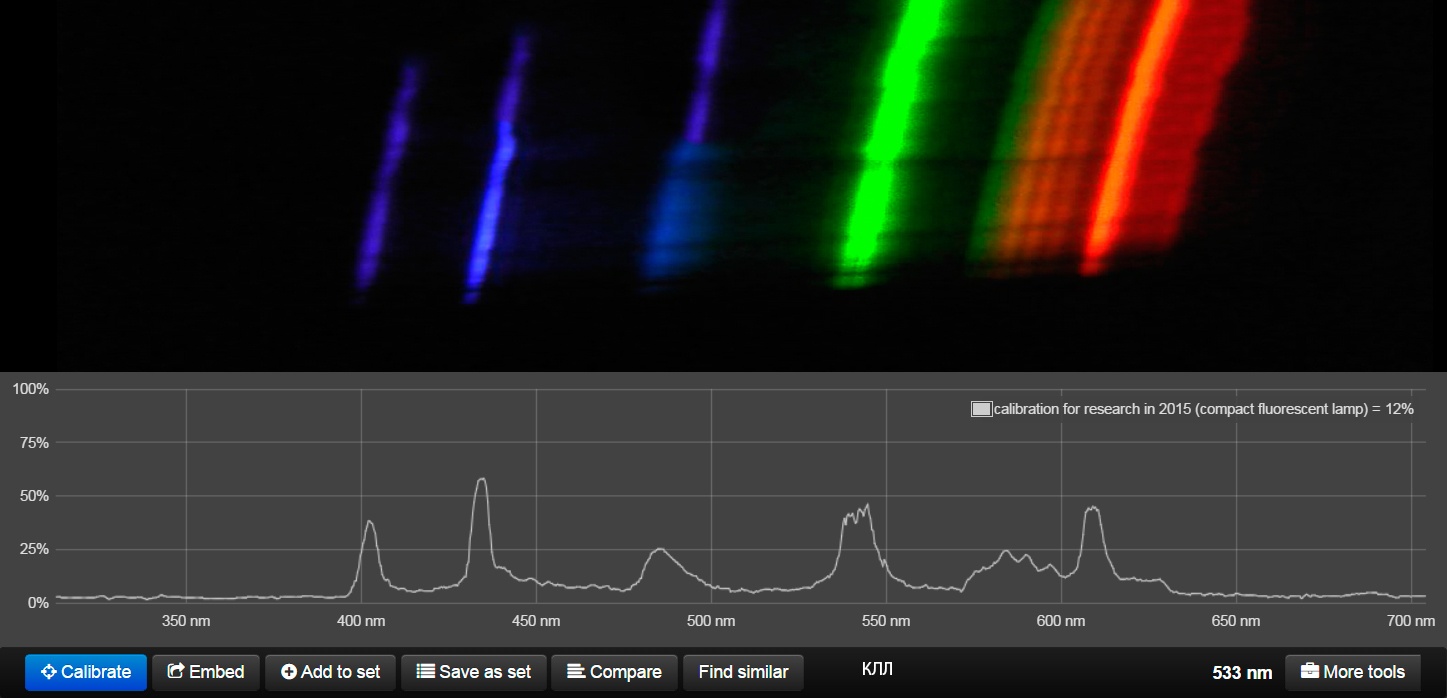

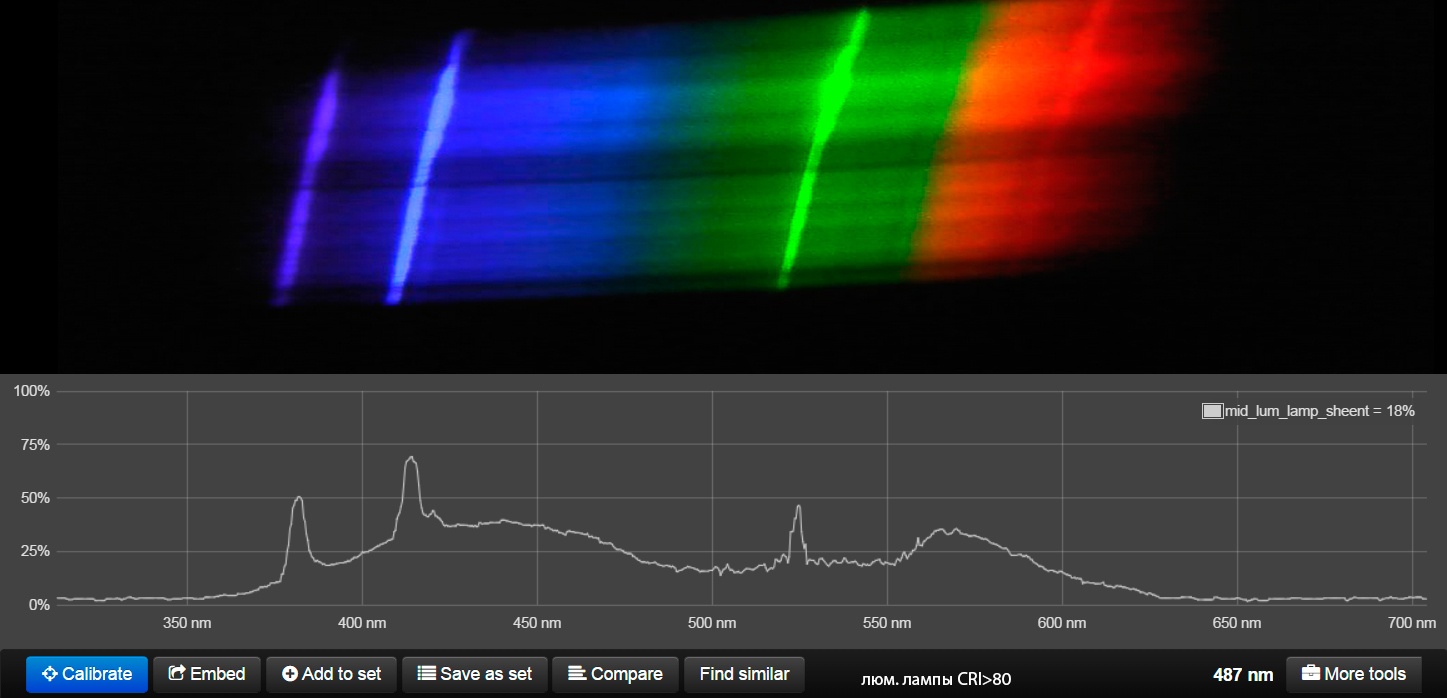

Картинки с «радугой» под сплойером, рекомендую посмотреть, и сравните с представленным выше московским небом, будет очень наглядно.

смотрим
Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 6
Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 7
Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 8

Итак, что мы видим, мы видим мечту любого скалолаза и способ проверки друзей по методу В. Высоцкого, а именно, горы и пики, причем чем дешевле лампа тем больше «Гималаи» мы наблюдаем.

О чем нам это говорит? Это говорит нам в первую очередь о том, что свет совсем не такой как естественный. А если учесть, что наш подопытный Василий вынужден сидеть под совсем неизменным светом все свои 8 рабочих часов. Помните график выше? Естественный свет изменяется в течении дня, а этот вот нисколечко нет. Таким образом наш организм страдает от нахождения под непривычным освещением. Что связано с ухудшением здоровья, уменьшением зрительной работоспобности и производительности труда. Не верите мне? Спросите у мудрейшего Юлиан Борисовича Айзенберга (справочник по светотехнике стр. 889).

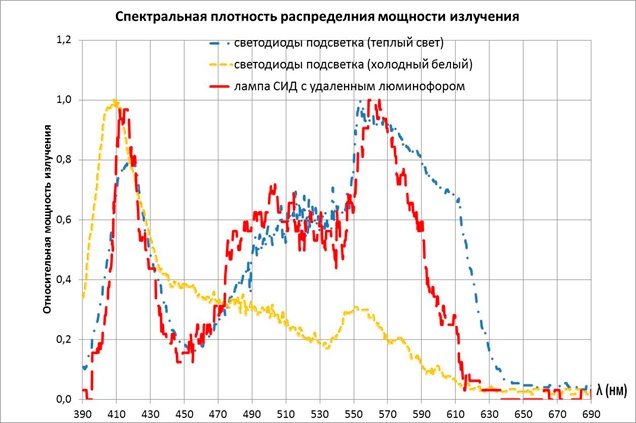

Где же выход возможно светодиодное освещение? Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 9

Ну пожалуй, что не совсем. Хотя уже намного лучше.
Смотрим на графики и все равно «твой спектр на мамин совсем не похож». Все равно есть пик в синей области, провал в голубой, ну и опять напомню, что большинство светодиодных ламп светит одним цветов в течении дня.
Картинок для RGB светодиодов у меня под рукой нет, но поверьте, что там дело обстоит ничуть не лучше (а пожалуй обычно даже хуже).

Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 10

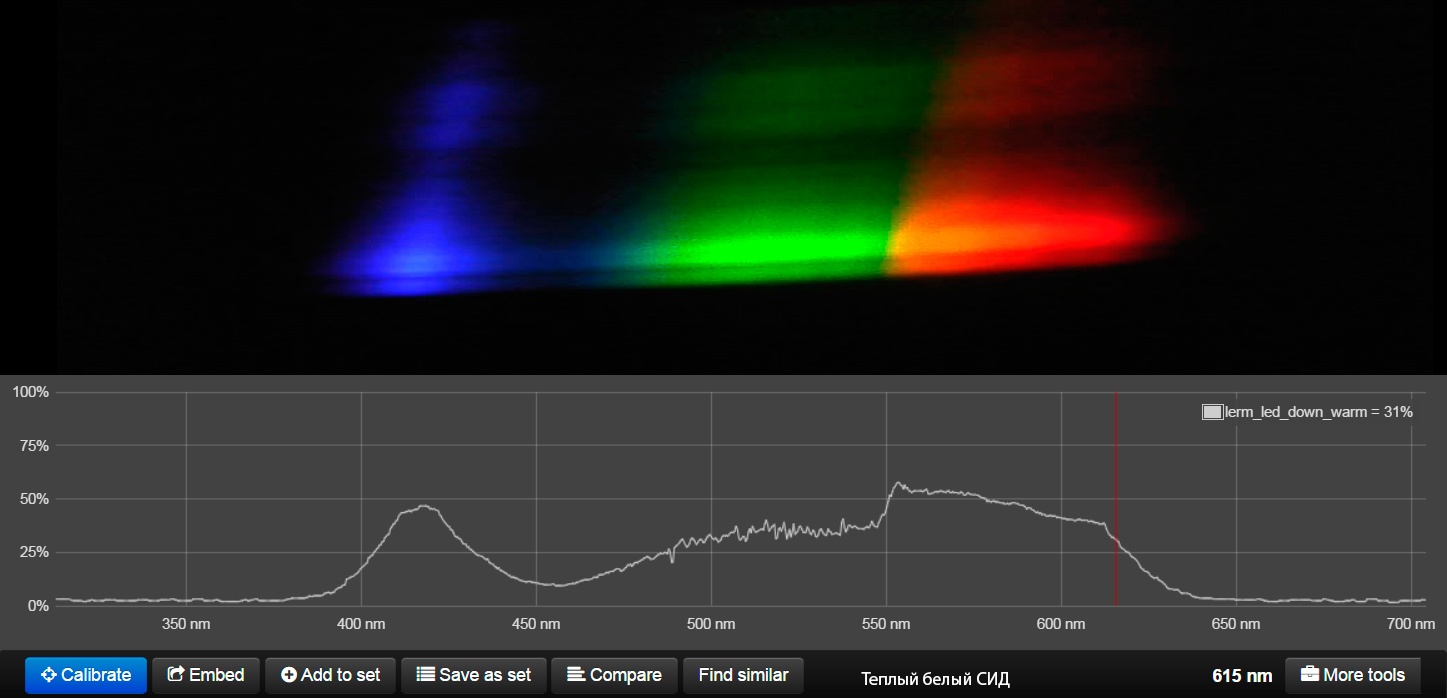

Спектр теплого белого СИД под спойлером.

смотрим
Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 11

Итак, вот отпахал Василий свои 8 часов, вернулся домой и, устав от казённых ламп, приходит домой садиться на диван и окунается в теплый ламповый свет.

И, кстати, это не так плохо, для вечернего домашнего освещения, лампа накаливания остается хорошим вариантом. Спектр лампы накаливания во многом соответствует спектру вечернего солнца, и не сильно подавляет выработку мелатонина(об этом чуть позже), опять таки один минус не регулируется в процессе дня.

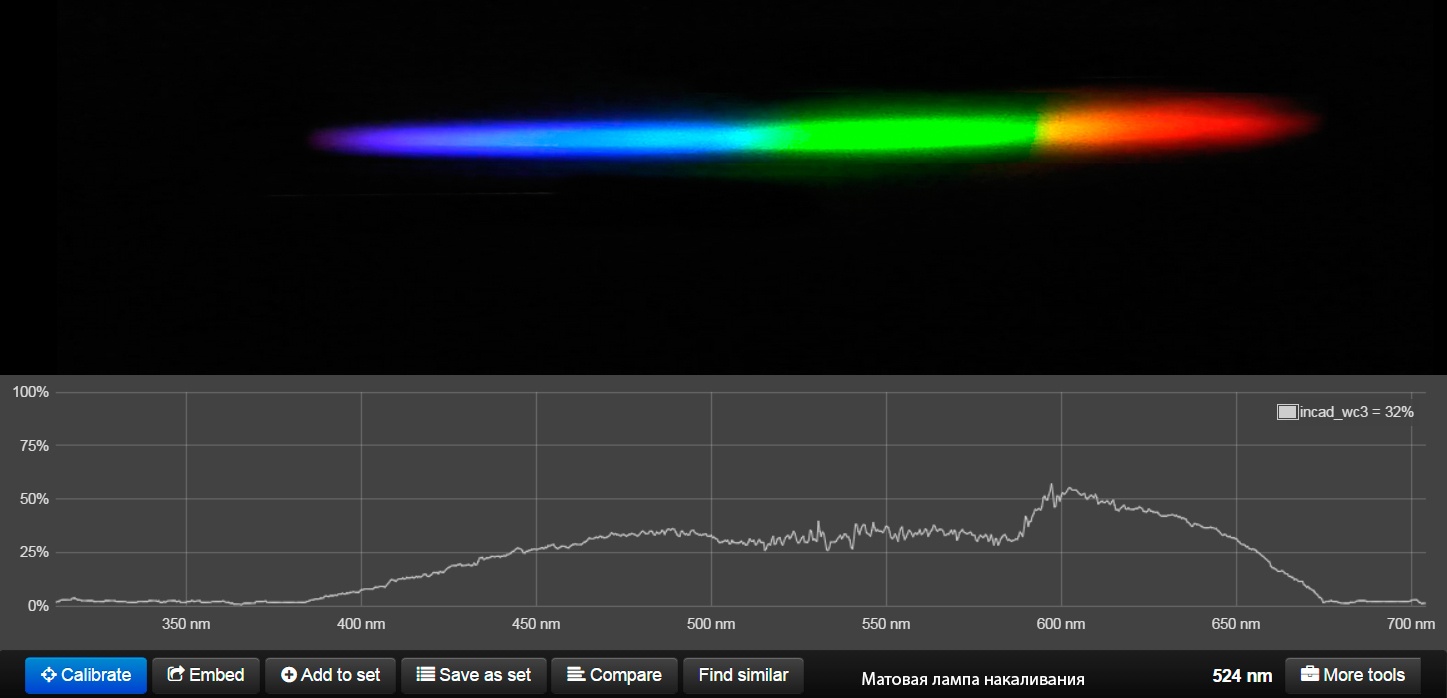

Спектр лампы накаливания под спойлером:

Смотрим
Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 12

Посидел Василий дома подумал, подумал, решил что не будет больше здоровью вредить станет он дворянскою столбовою фрилансером и будет светом белым управлять. как захочет пока дома работает.
И это, кстати, не самый плохой вариант, не смотря на то, что современные диммируемые светодиодные лампы все равно не дают полной идентичности естественному освещению, это все же лучше чем вышеупомянутые ЛБ-40 и даже может быть немного лучше чем просто светодиодные лампы. Причем если RGBW лампы это скорее баловство, то лампы на основе СИД теплого белого и холодного белого света вполне пригодны для освещения. Если заинтересовало, можно посмотреть в эту сторону

По крайней мере такая лампа, может ступенчато имитировать теплый белый, нейтральный белый и холодный белый свет. (под спойлером) Что худо бедно вяжется с естественным солнечным циклом.

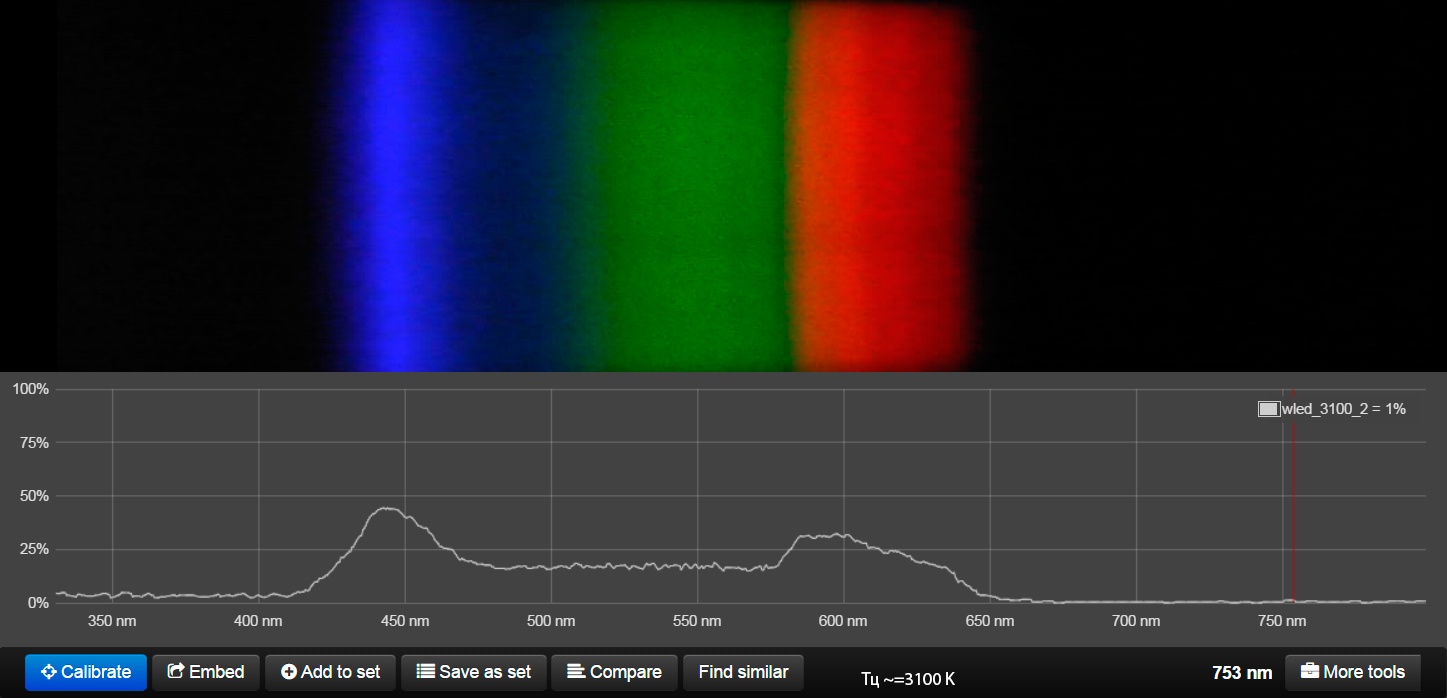

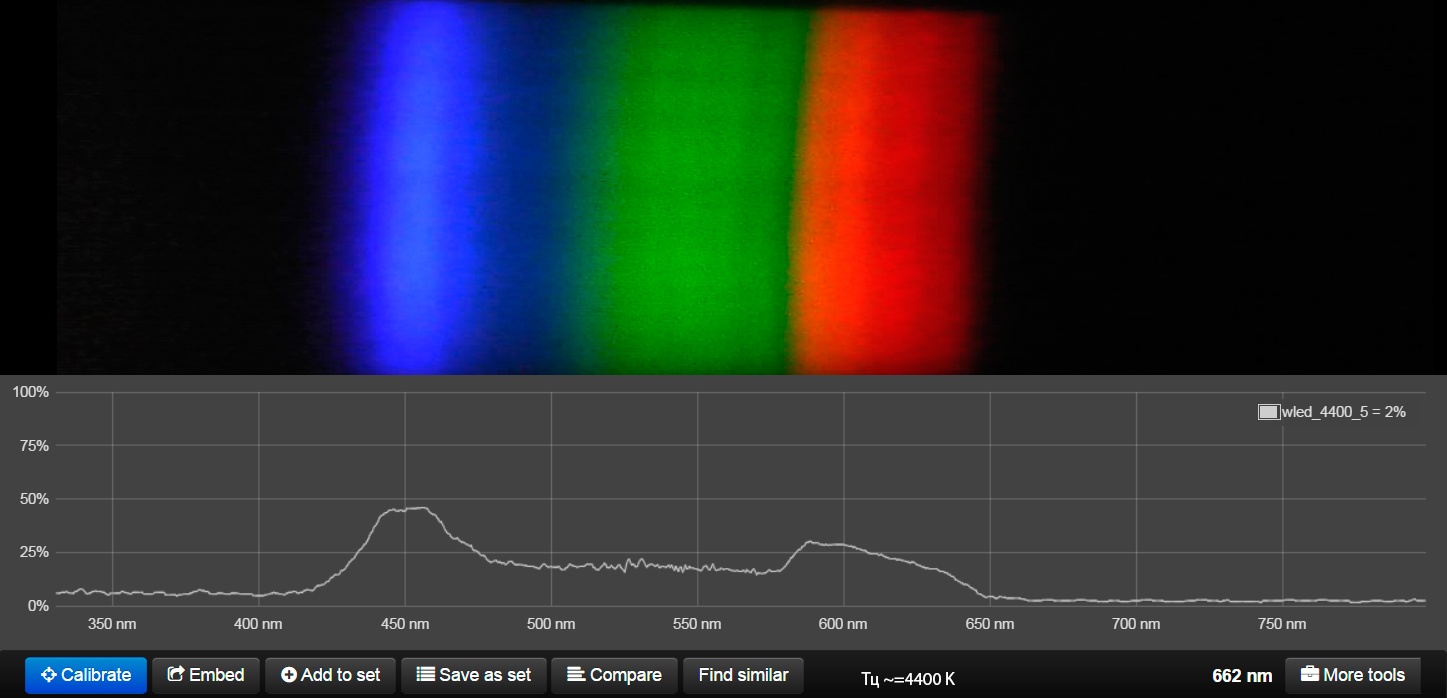

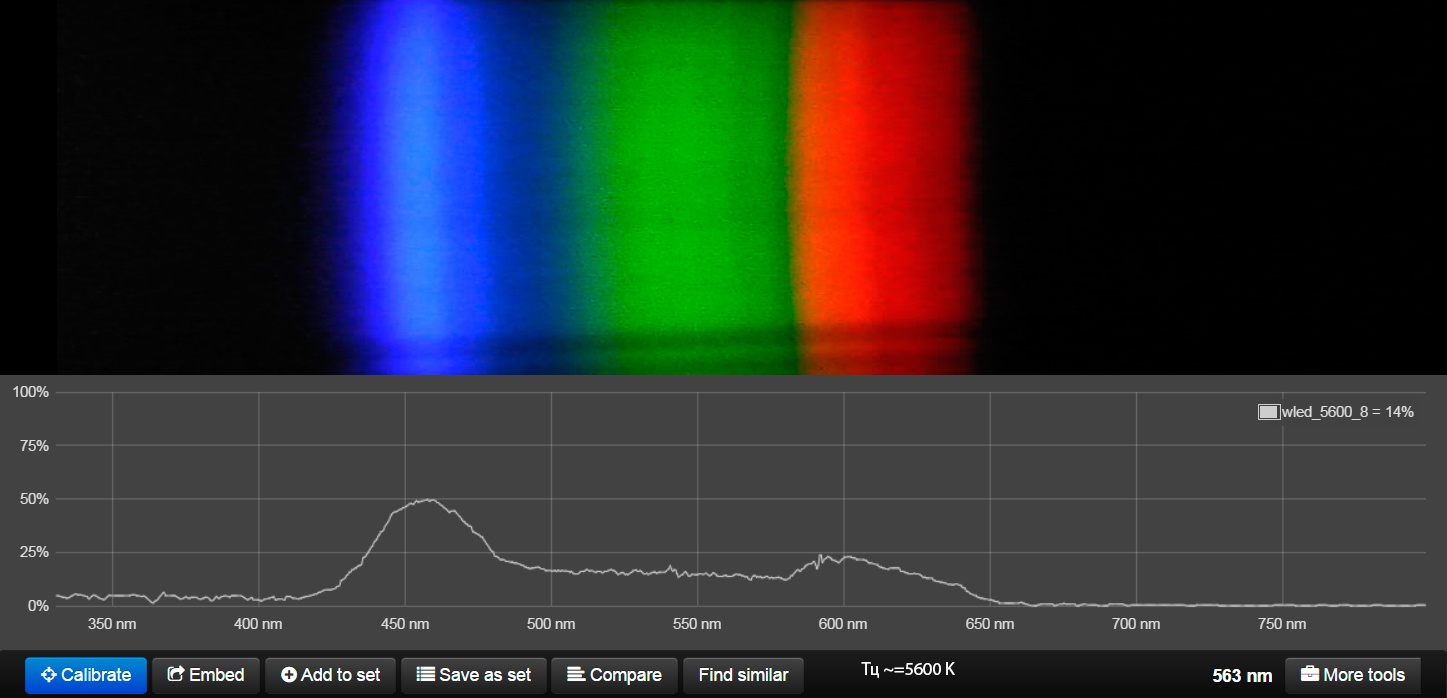

Спектры лампы ML-19 Dual White E27 шар 9W (цветовая температура на основании данных производителя)

смотрим
Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 13
Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 14
Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 15

Часть 2 — как можно померить спектр с помощью прямых рук и синей изоленты

Как-то я уже поднимал эту тему на Хабре. Но, думаю, стоит рассказать вкратце.
Итак, мы с вами загорелись картинками с радугой и решили начать везде мерить спектр. Поскольку самый дешёвый спектрометр стоит в РФ больше 70 т.р. (на момент написания статьи), то мы пойдем другим путем.

Есть такие замечательные ребята с портала http://publiclab.org/, много у них там интересной открытой науки и так далее. Но нас интересуют самодельные спектрометры.

К слову там есть несколько типов спектрометров и можно как купить готовый набор для сборки (рекомендую криворуким типа меня), так и собрать самому из подручных средств.

Поскольку я уверен, что если вы дочитали до этого места, то у вас уже горят глаза, чешуться руки и ждать посылку из-за недружественного нам океана, вы не хотите и не будете.

Итак, что нам понадобится и что мы будем делать:

1. Берем желательно плотную чертежную бумагу А4 (Ватман) или плотную матовую фотобумага, в общем плотную бумагу чем плотнее тем лучше, но думаю если быть очень упорным можно попытаться сделать и из простой правда будет хлипко, (в принципе если дружите с черчением то можете сделать хоть из обувной картонки хоть из текстолита, но я криворук и расскажу свой путь с плотной бумагой.

2. Принтер и схема сборки, распечатываем схему и инструкцию на листе и дальше радостно вырезаем, прорезая необходимые отверстия (щель лучше резать острым скальпелем или лезвием, нужна аккуратность).
Берем DVD (можно и CD, но там дифракционная решетка похуже) разрезаем его ножницами пополам, берем одну половинку и аккуратно ее разделяем на два слоя, нам нужен прозрачный слой фоторезиста, из него необходимо вырезать квадратик диф. Решетки под нашу бумажную заготовку. Подробней посмотреть можно тут.

3. Дальше собираем все части вместе я использовал простой клеящий карандаш, а диф. решетку крепил изолентой (хотя двухсторонний скотч предпочтительнее), смотрим что получилось, а получилась хрупкая просвечивающаяся конструкция, поэтому если бумага изначально была плотная, то мы радостно сможем армировать ее изолентой, до тех пор пока не получим синий или черный квадрат Малевича, в итоге наш спектроскоп не должен пропускать никакого света, кроме света через щель.

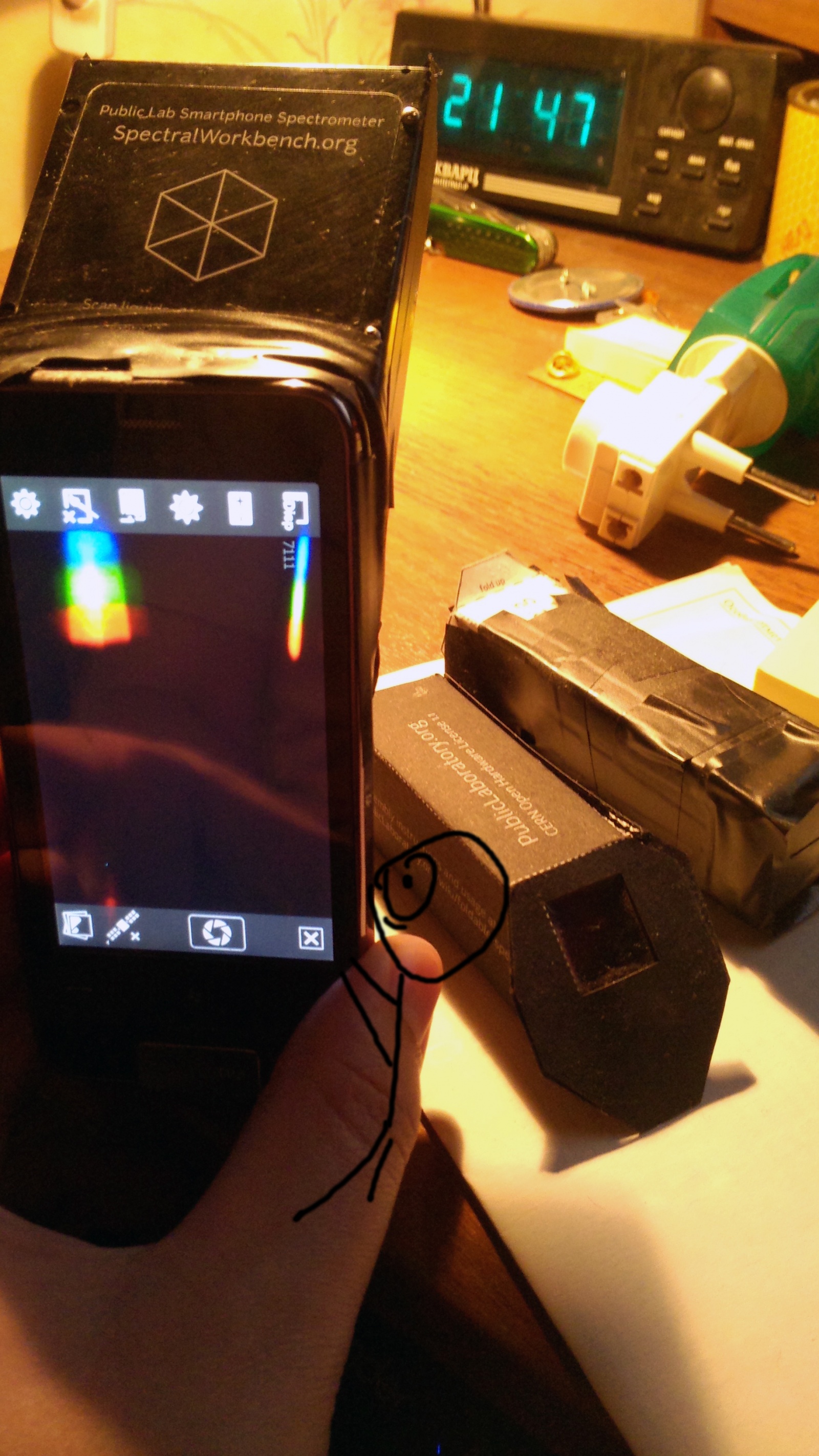

4. Берем желательно старый ненужный телефон (нет ну в принципе можно взять любой). И приклеиваем к его корпусу нашу конструкцию, предварительно определив куда будем приклеивать, так чтобы спектр нормально попадал в камеру. Можно конечно не приклеивать а каждый раз прикладывать, но это неудобно и спектры будут часто съезжать. Да кстати вовсе необязательно крепить к телефону, можно и к веб камере, как вам удобней. На фото самодельный спектрометр (обклеенный), и два комплекте первый его тот же самый но из комплекта, второй похожий по принципу но из пластика (качество по лучше):

Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 16

5. Обязательно идем снимать спектр компактной люминесцентной лампы (КЛЛ) или на худой коне обычной люминесцентной лампы, а потом уже все что душе годно После того как мы сфотографировали все спектры, что хотели. Их необходимо обработать, можно в любом графическом редакторе. Я как правило кадрирую и при необходимости центрирую. Поскольку метод калибровки (об этом ниже) предусматривает сравнение с эталоном, то надо чтобы все полоски спектра на всех снимках находились в одном и том же месте (насколько это возможно) или в итоге вы получите, что компьютер будет воспринимать сдвинутое изображение как свет с другой длиной волны.

6. Регистрируемся на портале, жмем capture spectra upload и первым делом загружаем туда наш снимок спектра КЛЛ, он нам необходим для калибровки после того, как рисунок загрузился и открылась картинка со спектром, возможно понадобится провести ряд манипуляций

6.1 Если изображение не лежит горизонтально если фиолетово-синя зона не лежит слева, а красно оранжевая права значит надо нажать more tools и пользуясь инструментами поворота и отражения повернуть спектр как нам надо. после чего рекомендую Нажать кнопку “re extract from foto (там же в инструментах) после этого компьютер нам построит кривую которая будет согласована с картинкой спектра, правда нам не хватает длин волн.
6.2 Можно откорректировать график спектра, выбрав автоматически самый яркий спектр (в меню more tools) или в ручную выбрав set sample row и кликнув на наиболее удачном участке спектра а изображении.
6.3 Жмем кнопку calibrate, жмем begin и на графике мышкой кликаем на вершину среднего синего спектра(как на примере в инструкции), потом также выбираем зеленый максимум. Теперь у нас есть откалиброванный эталон. Этот эталон можно применять к рисункам загруженным и обработанным по п. 6.1. после чего у них тоже появится шкала длин волн.
6.4 Вы можете применить калибровку к любому снимку нажав calibrate->use existing calibration и выбрав ваш эталон, но помните, что если у вас отклеился приклеенный к камере спектрометр например, то возможно ошибка будет большой и надо будет пере калибровать.
6.5 Все дальше данные можно забирать в разных форматах и строить графики например в эксель, это конечно не самый точный метод, но существенно улчше чем совсем ничего при должно сноровке вы сможете получать снимки которые коррелируют с реальностью.

Часть 3 — Кратко о воздействии света на человека

На десерт, совсем кратко о воздействии света на человека

Свет воздействует на циркадные ритмы человека.
Свет особенно в синей области способен подавлять выработку мелатонина, гормона отвечающего за наше спокойное восстановление, чем меньше мелатонина тем большей стресс мы испытываем, с одной стороны это хорошо, днем когда надо взбодрится, с другой стороны поздним вечером и перед сном это нарушит ваши биоритмы и вам будет и трудней заснуть и эффективность сна будет ниже. Следует отметить, что безусловно важна мощность источника света, время проведенное под ним, а также возврат (дети более восприимчивы, пожилые люди существенно меньше).

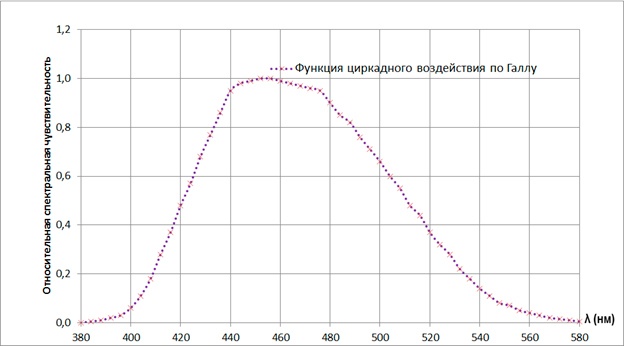

На картинке представлена одна из усреднённых зависмости степени подавления мелатонина длинны волны излучения, есть и другие вариации на тему этой функции, можно поискать в соответствующих источниках.
Журнал светотехника №3 за 2012.
Если вкратце, то для успокоения лучше использовать теплые цвета (лампы накаливания, светодиодные лампы с удаленным люминофором).

Чтобы взбодрится лучше использовать лампы дневного света:

Сказ о том как спектральные характеристики освещения влияют на нашу жизнь - 17

Помимо циркадного воздействия. свет также оказывает негативное воздействие на органы зрения, избыточный синий свет приводит к повреждению глаза, опять таки дети особенно восприимчивы (статья об этом в том же номере светотехники), поэтому долго смотреть на светодиодные или люминесцентные лампы холодного белого света не стоит.

Также важный фактор, естественный свет содержит ультрафиолетовое излучение,
Которое способствует выработке витамина Д, противорахитным действием, ну и просто активизирует потаенные фотобиологические процессы в организме человека.
Надо отметить, что через оконное стекло проходит только УФ-А, а искусственные источники света как правило не рассчитаны на покрытие дефицита УФ излучения и либо не излучают УФ вовсе либо это побочный продукт не рассчитанный на устранении светового голодания.
Так что если вы много сидите в «бетонных коробках», будет полезно иногда облучаться соответствующими УФ лампами, или просто выходить погулять.
Подробней о воздействии света можно почитать тут.

Ну вот вроде бы и все, статья получилась большая, думаю, что еще не скоро что-то осилю, поэтому спасибо всем, кто прочитал, берегите здоровье.

О пульсации *Бонус
Все искусственные источники света (лампы накаливания, люминесцентные, светодиодные), в той или иной степени пульсируют (световой поток в течении времени то становится меньше то больше), в зависимости от частоты пульсации наш глаз может это заметить, а может и не заметить, в любом случае понять что пульсация вреда достаточно просто, прогуляйтесь до любого светильника с некачественными люминесцентными лампами и пристально посмотрите на него минуту (хотя говорят, что если долго всматриваться в люминесцентную лампу то люминесцентная лампа начнет всматриваться в тебя).
Существуют различные способы снизить пульсацию, как правило они заключаются в применение качественных электронных устройств питания и управления (ЭПРА для люминесцентных ламп, или драйверы для светодиодов).
Но поскольку на мой взгляд достоверно из совсем уж подручных средств пульсацию не померить, то мы остановимся на вопросе спектральной характеристики света, а всем интересующимся измерением пульсации можно заглянуть сюда.
