Искажения площадей в проекции Меркатора

На самом деле Африка по площади больше, чем США, Китай, Индия и почти вся Европа, вместе взятые. Но из общепринятых проекций географических карт складывается иллюзия, что это не так. Так называемая проекция Меркатора, которая используется для многих карт, сильнее всего искажает площади ближе к полюсам. Небольшая Гренландия (площадь меньше Конго) кажется гигантской территорией. Антарктида тоже. Площадь России значительно преувеличена относительно южных стран. Или взять Украину, площадь которой на самом деле равняется площади Мадагаскара.

Все карты мира врут нам уже много столетий. Более того, в разных странах — России, Европе, США, Китае, Австралии, Чили, Южной Африке — карты мира очень сильно отличаются.

Искажения на картографических картах — вполне естественное явление, потому что картографам нужно сделать развёртку эллипсоида Земли на плоскости. Это в принципе невозможно сделать без искажений. Вопрос только в то, что именно можно искажать, а что нельзя.

Искажения бывают четырёх видов:

  • искажения длин;
  • искажения углов;
  • искажения площадей;
  • искажения форм.

Общепринятая проекция Меркатора была изобретена фламандским географом и картографом Герардом Меркатором в 1569 году и до сих пор используется как стандартная картографическая проекция в морской навигации, потому что она практически сводит к нулю искажение углов. Позволяет определить правильный азимут и направление движения. Это критически важно в мореходстве — пойти в нужном направлении. В проекции Меркатора угол на местности всегда равен углу на карте. Линия, прямая на местности — прямая на карте.

Иллюзии мозга. Картографические проекции - 2

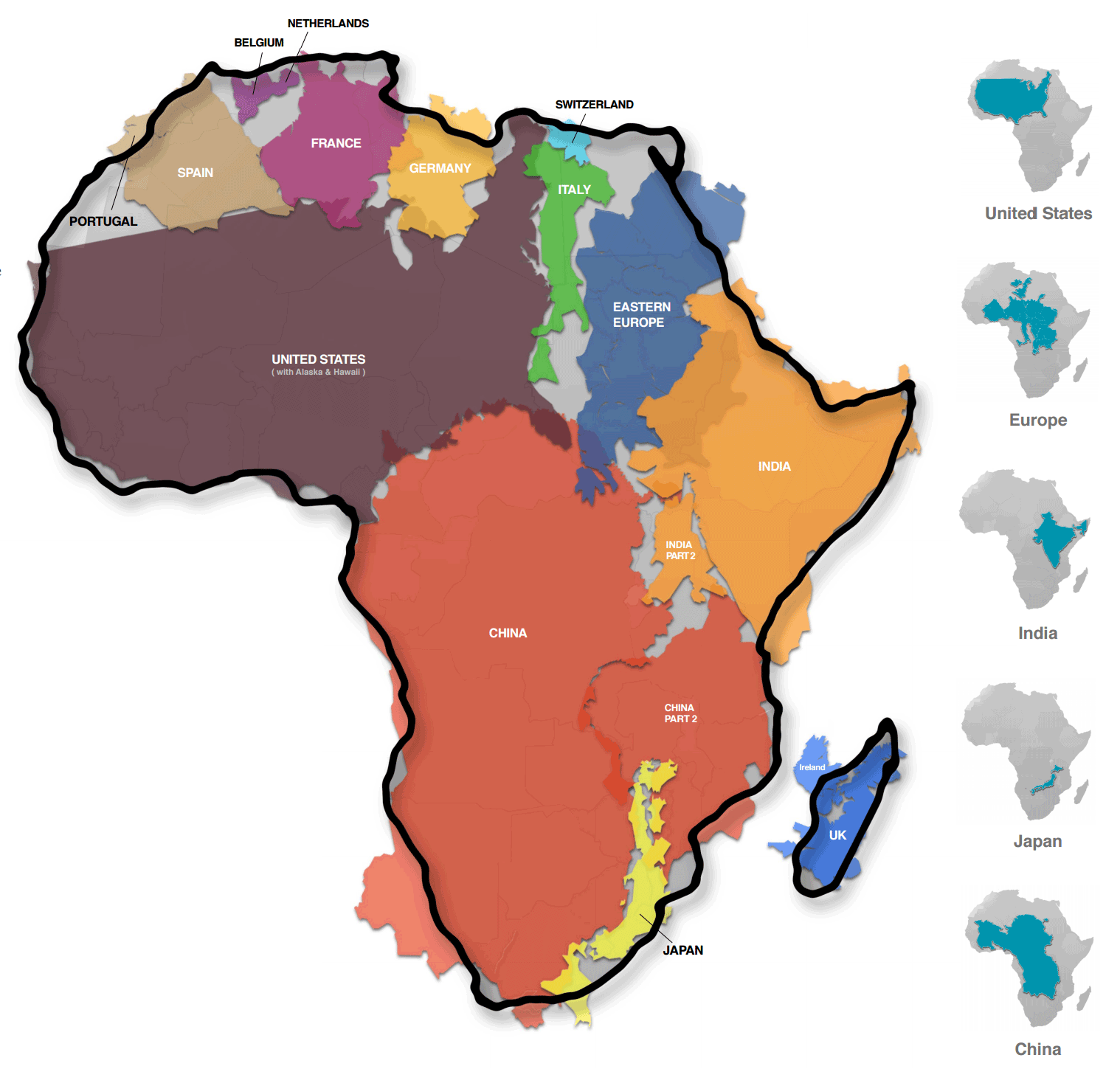

Истинный размер Африки в сравнении с разными странами. Автор карты: Кай Краузе

Почему большинство людей не осознают истинный масштаб гигантской Африки или более скромные размеры России, Канады или Гренландии? Потому что по какой-то причине проекция Меркатора используется не только в морской навигации, но и во многих других географических картах. По этим картам учат в школах, такие карты показывают по телевизору. Отсюда и характерное когнитивное искажение у многих обывателей.

Главное, что нам совсем необязательно пользоваться в повседневной жизни проекцией Меркатора. Мы же не морские навигаторы и не планируем авиационных налётов на соседние страны, куда нужно лететь по прямой. Мы простые мирные люди. Зачем нам совершенное точное направление по прямой линии между географическими точками? Если пофантазировать, то в обычной жизни это может быть удобно только при планировании больших путешествий на автомобиле на несколько тысяч километров. В остальных случаях мало кто перемещается на собственном транспорте. В основном, люди пользуются самолётами и поездами, так что даже у путешественников не нужды прокладывать маршрут самостоятельно.

Почему же тогда проекция Меркатора используется в школьных картах, на телевидении и т.д.? Это не совсем понятно. Возможно, для современного обывателя всё-таки более важно понимать сравнительные размеры стран мира, а не определять прямые направления по маршрутам.

Как мы уже заметили, в проекции Меркатора реальные площади показаны только возле экватора, и все остальные площади на земном шаре очень сильно искажаются. Эти искажения — цена, которую мы платим за знание точных направлений при навигации.

Как же нам составить более точную и справедливую карту мира с наименьшими искажениями площадей? В 2009 году эту проблему попытались решить дизайнеры из компании AuthaGraph. Их работа заключается в применении геометрических идей моделирования к практическим задачам. Одна из этих задач — проектирование более наглядной карты мира. Тогда они и составили карту AuthaGraph World Map, которая наиболее справедливо отображает площади географических стран и территорий.

Здесь используется разновидность так называемой изометрической проекции, при которой в отображении трёхмерного объекта на плоскость коэффициент искажения (отношение длины спроецированного на плоскость отрезка, параллельного координатной оси, к действительной длине отрезка) по всем трём осям один и тот же.

Проекция составлена в несколько этапов. Сначала эллиптическая поверхность земного шара разделена на 96 равных треугольников. Они спроецированы на 96 регионов модифицированного тетраэдра. Затем тетраэдр «сплющен» до правильной формы и обрезан, чтобы его можно было развернуть в прямоугольную форму, то есть в стандартную прямоугольную плоскую карту привычной формы.

Иллюзии мозга. Картографические проекции - 3

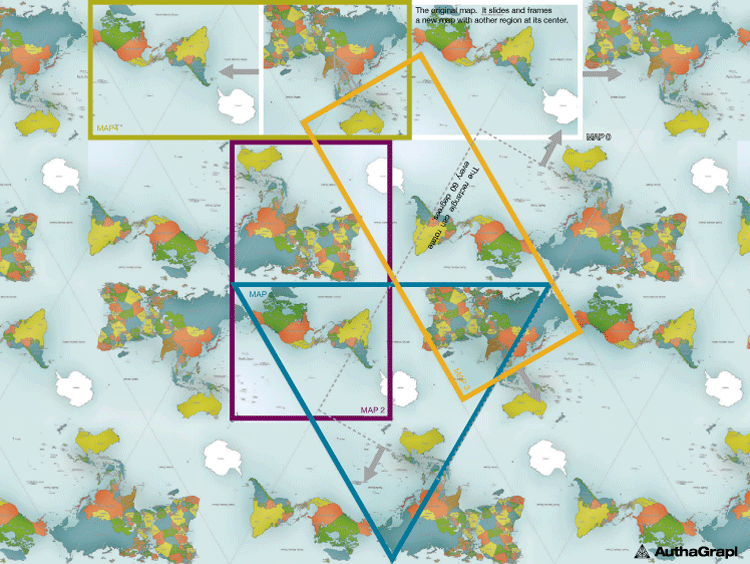

Этапы составления проекции AuthaGraph World Map

Конечно, можно было сразу спроецировать сферу на тетраэдр обычным оптическим способом, но при этом возникают сильные искажения, которые бросаются в глаза. Идея предварительного разбиения на 96 регионов была в том, чтобы минимизировать такие искажения и сохранить пропорции территорий друг относительно друга.

Но нет предела совершенству. На основе оригинальной карты AuthaGraph японский дизайнер Хадзимэ Нарукава (Hajime Narukawa) создал новый вариант, который великолепно смотрится и при этом так же сохраняет пропорции стран и континентов друг относительно друга, а также соотношение земной массы и Мирового океана.

Иллюзии мозга. Картографические проекции - 4
Карта Хадзимэ Нарукавы на основе AuthaGraph World Map

Эту более справедливую и пропорциональную карту можно использовать и в школьных учебниках, и в средствах массовой информации, поскольку она более точно показывает на плоскости проекцию земного шара и даёт лучшее представление о том, как выглядит наша Земля. Её преимущество ещё и в том, что на ней все континенты показаны без разрыва карты, включая Антарктиду (ну и конечно Япония находится в центре, как на многих японских картах: это вполне нормально, на российских картах тоже вертикальная ось мира проходит через Москву). И ещё несколько таких карт сшиваются в единое пространство, так что можно наглядно представить взаимное расположение континентов. Здесь понятно, например, какая точка европейской России ближе всего к Аляске.

Иллюзии мозга. Картографические проекции - 5

Все существующие географические карты — это искажения. Самую точную картину мира показывает только глобус. Но если мы вынуждены использовать плоские поверхности, то хотя бы постараемся минимизировать количество искажений.
