Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование

в 12:53, , рубрики: diy или сделай сам, Видео-техника, домашний кинотеатр, звук

Идея создания домашнего кинотеатра (далее ДК) интересовала меня довольно давно. Раньше это были связки старых ПК, на которых крутился XBMC и телевизора в гостиной. Конечно же при такой связке катастрофически не хватало размера изоражения и нормального звука, а подключить полноценную систему 5.1 не позволяла конфигурация помещения.

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 1

В разгар очередного ремонта было принято решение осуществить данную задумку. Кому интересно что из этого получилось, прошу под кат.

Чего хотелось (ТЗ):

— Отдельное помещение;
— Большое изображение;
— Хороший звук 5.1;
— Свой дизайн помещения;
— Светонепроницаемость;
— Удобная посадка.

Что было:

— комната 4,5м на 7м, которая практически не использовалась;
— команда бравых ребят из Украины, делающих ремонт в другой части квартиры, готовых на «любой каприз за ваши шекели»;
— Вдохновение и желание (без этого никуда).

После обсуждения со строителями было решено разделить комнату строго пополам. В итоге получились 2 комнаты 4.5м на 3.5м. Список строительных материалов:

— Газоблок 10см;
— Дверная коробка и дверь (взяли старую после сноса стенки);
— Ковролин;
— Краска;
— штукатурка;
— проводка и розетки.

Пока шли строительные работы я занялся дизайном помещения и подбором оборудования. Обладая навыком работы в 3D редакторе Cinema 4D, смоделировал из стандартных моделей, примерное видение того как это всё будет выглядеть. Определившись с дизайном, началось усердное выкуривание мануалов и отзывов о колонках, ресиверах и проекторах.

Составив список оборудования, я отправился на «Горбушку» (крупный московский ТЦ электроники).

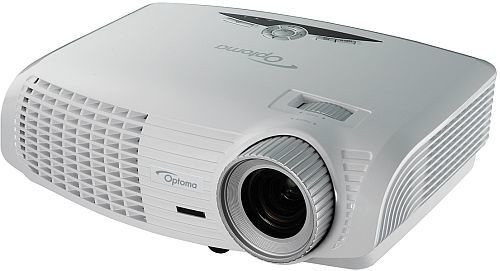

Проектор OPTOMA HD25-LV:

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 2

ТТХ проектора:

— DLP
— 1080p
— 3D
— контрастность 20000:1
— Отношение расстояния к размеру изображения 1.5:1 — 1.8:1

В магазине был свой кинотеатр, в котором подключали проекторы для тестирования: можно убедиться в правильности выбора проектора.
Мне повезло и я взял последний, так как он уже не производится и на его месте теперь Optoma HD131X.

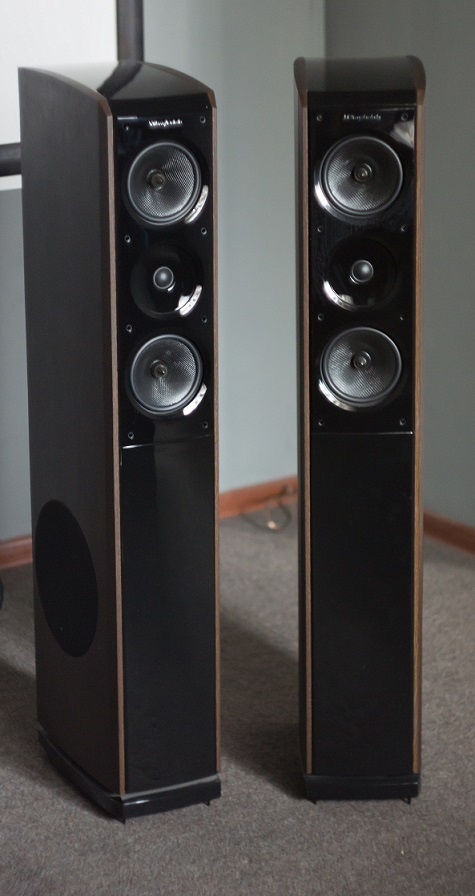

Аудиосистема Wharfedale Obsidian 600 5.0:

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 3

Левый и правый канал: 3-х полосные (1 НЧ, 2 СЧ, 1 ВЧ). Так как в колонках присутствует довольно большой НЧ динамик, покупку сабвуфера было решено оставить на потом.

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 4

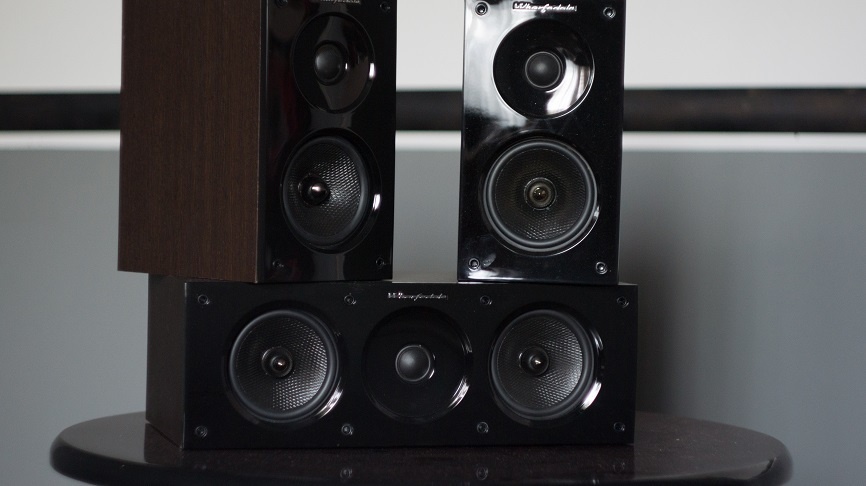

Центральные и задние 2- полосные.

Ресивер Pioneer VSX-527:

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 5

Стандартный ресивер 5.1 по 130W на канал. Ничего волшебного.

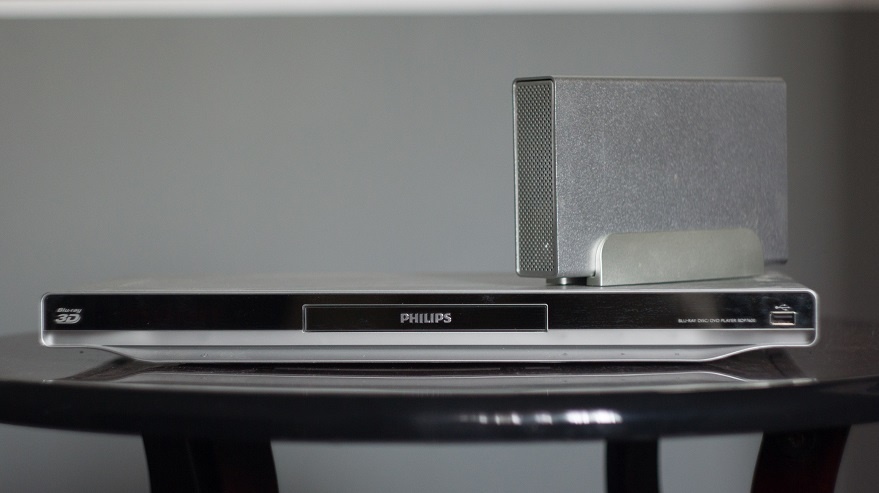

Источником сигнала будет проверенный старенький плеер PHILIPS и внешний диск на 1Тб:

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 6

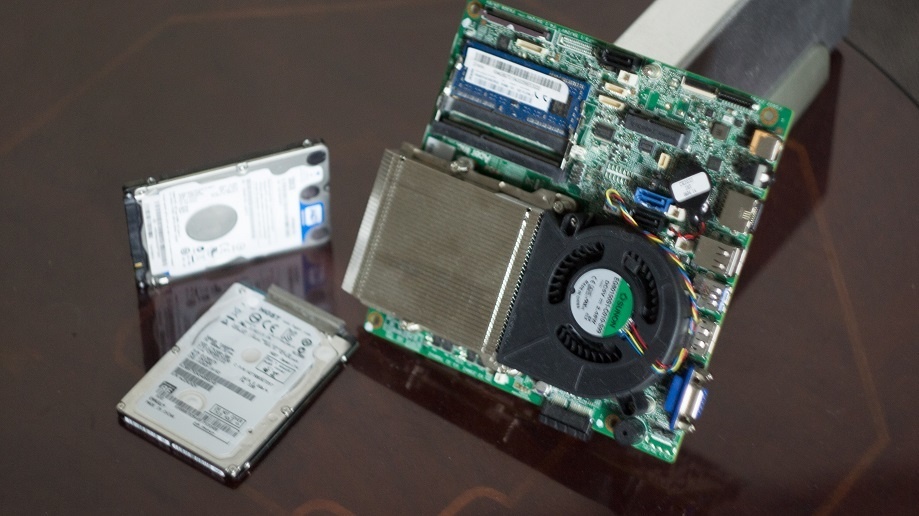

Отлично тянет даже самые толстые по битрейту фильмы. Пока что схема не очень удобная. Подключаешь к ПК жесткий диск, скачиваешь на него фильм, несешь в ДК и там уже настраиваешь. Сейчас есть идея вернуться к HTPC, благо есть подходящая железка от под это дело.

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 7

— i3 третьего поколения
— 4Gb памяти + свободный слот
— 500GB HDD

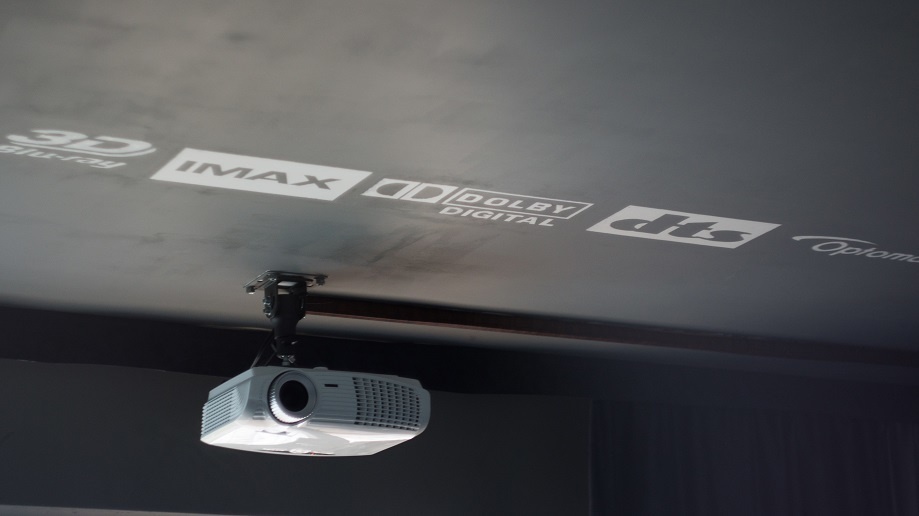

Закупившись оборудованием, я принялся доделывать комнату, так как рабочие оставили просто белые стены и ковролин. Стены и потолок были покрашены в темно-серый цвет, чтобы исключить паразитные отражения обратно в экран и увеличить контрастность изображения. Во время покраски потолка, кисть валик «художника» не могла не поизвращаться и нанести пару логотипов на потолок перед проектором, чтобы он не смотрелся так одиноко.

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 8

Проектор смонтирован на универсальный кронштейн с шаровым шарниром.

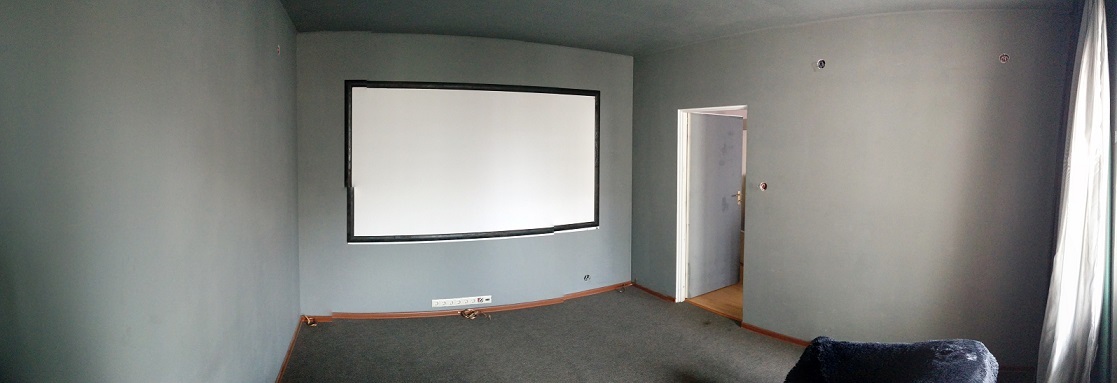

Следующим шагом была разметка экрана на стене. Так как средства подходили к нулю, то на экран не хотелось тратиться совсем. Было принято решение как всегда в стиле DIY. Куплены доски, черная краска и крепеж. На стене была размечена область по размеру изображения, и краска туда не попала. Нарезал досок, сделал рамку, покрасил и смонтировал на стену — готово. Стена выполнена из гипсокартона и имеет идеально ровную поверхность, поэтому картинка на нем очень четкая.

Попутно притащил диван, на котором можно сидеть и при желании разложить его — получится полноценная кровать.

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 9

Проблема света из окна решилась заказом блекаут штор. Сделали мне из из 3-х слоев:

1 — тюль «алюминиевого» цвета;
2 — зеленый плотный материал (отдали в качестве остатков);
3 — основная серая плотная штора.

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 10

Так как сторона не солнечная, то при закрытых шторах — даже днем — не видно даже своих рук.

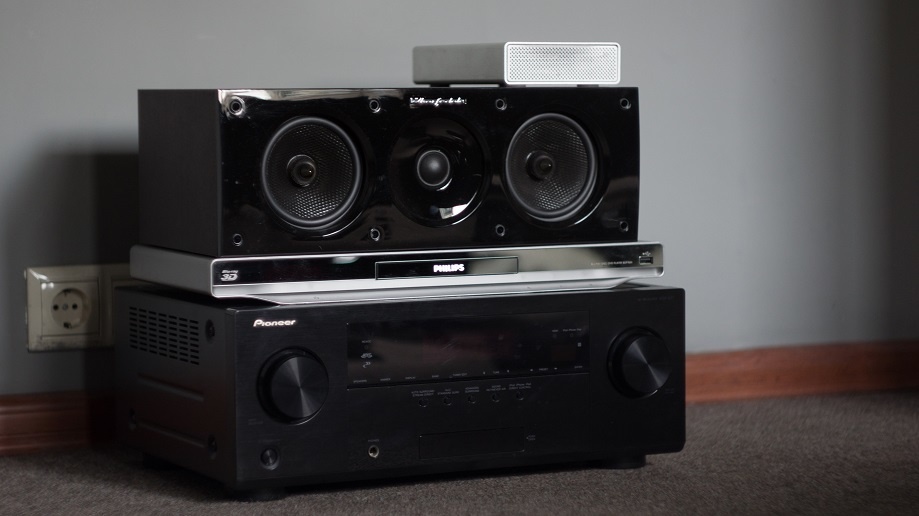

После размещения проводки в плинтусах были собраны все компоненты системы и произведена настройка изображения и калибровка звука. Конечно, ни о каком нормальном звуке в такой коробке с голыми стенами говорить нельзя, но это мы исправим потом.

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 11

Тумбы пока нет, потому что будет она тоже DIY, в неё войдут: сабвуфер, полки для оборудования и шкаф под HTPC.

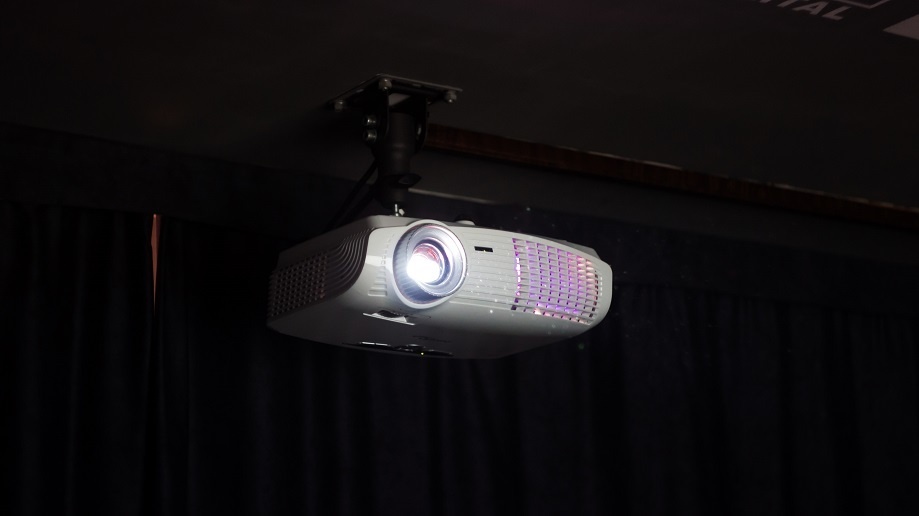

Домашний кинотеатр своими руками. Часть 1. Помещение и оборудование - 12

Ниже видео того как это всё работает.

Итог

Результаты трудов впечатлили и дали сил на дальнейшие работы в этом направлении. Получилась великолепная система, где можно смотреть кино/играть с друзьями в любое время суток.

Что планируется:

— акустические панели
— свет (умный)
— HTPC
— тумба
— сабвуфер

По каждому из этих пунктов будет отдельная статья.

P.S. Когда пошел выкидывать коробки, наткнулся на одинокий системник. Беглый осмотр показал что всё на месте. Притащил домой, включил — работает. Правда, система заблокирована вирусом, который утверждает, что пользователь смотрел гейское порно в течении 3-х часов и теперь нужно скинуть 500р на номер телефона.

По железу: двухъядерный AMD Athlon 64/ 2Gb RAM/ Nvidia GT7600/ 2HDD 250Gb. Собрав все свои старые харды, я получил мини ubuntu сервер на 3Тб. Скорее всего, буду держать все фильмы там, пока не соберу нормальный NAS. Поставлю его на балкон, чтобы не было слышно хардов.
