Я продолжаю эксперименты с 3d принтерами.
Ребята из «Лаборатории трехмерной печати» дали «побаловаться» с MakerBot Replicator Dual.
Он выставлен на продажу и пока его не купили, я захотел напечатать вот такого красавца:

Короткая теория:
Помимо отличной рабочей лошадки «Replicator 2», есть его предшественник, причем двухцветный. Это позволяет делать хитрые выкрутасы — от печати пластиком 2-х разных цветов до печати 2-мя видами пластиков с разными свойствами (например, использовать в качестве одного пластика — водорастворимый пластик, который потом можно «вымыть» водой, что открывает просторы для творчества ТРИЗовцам).

Сам принтер выглядит вот так:

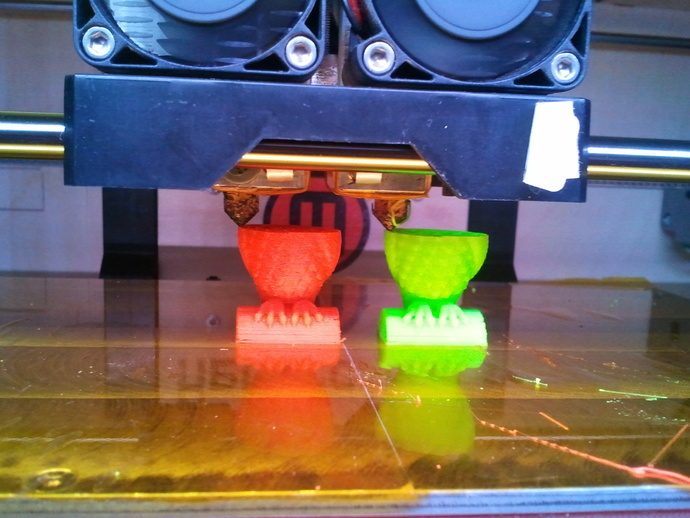

Тот факт что у принтера есть два экструдера(две «печатающие головки») можно использовать как а) печатать одновременно два объекта:

б) печатать один объект двумя видами материалов.

Я остановился на том чтоб напечатать двухцветного осьминожку.

Первое с чем я столкнулся — мне пришлось откалибровать принтер, чтоб экструдер2 начинал печатать с того же места, где и закончил печатать экструдер1, а не с того места, где экструдер2 остановился в тот момент когда закончил печать экструдер1.

Пока перебирал варианты, выучил вдоль и поперек программу ReplicatorG и варианты подключения принтера через USB. (а не через SD карточку)

(Еще я научился на ходу подкручивать платформу, чтоб экструдер1 не отковыривал то, что только что выдавил из себя экструдер2 и наоборот)

Параметры печати настраиваются гибко — можно печатать быстро, но не точно, а можно помедленнее, но слой к слою будет ложиться с высокой точностью.

Итак, я все окончательно настроил и… принтер выдал мне время печати 6 часов!

Проверив что пластик из катушек подается гладко, я запустил печать с SD карточки(так надежнее, работа компьютера не вносит искажения в печать, а то мало ли что случится за 6 часов) и поехал по своим делам. Через пару часов я позвонил ребятам из лаборатории, они говорили что «процесс идет нормально».

В итоге на следующий день я лицезрел вот такого симпатяшку:
Двухцветная печать на Replicator Dual

Да, да именно так, это называется «выполнено на 99,7%»

В целом, я считаю, что эксперимент удался на славу.
Тот факт что принтер может работать 6 часов без присмотра говорит о надежности и продуманности технологии.
(Почему-то вспоминаются времена с карточками РОЛ 20 и ночными закачками и теми же «99% закачано»)
Ощущение от того, когда держишь осьминожку в руках какое-то волшебное (хотя я уже полгода «общаюсь» с 3d принтерами) и какое же сочное сочетание цветов.

Спасибо дизайнерам из NervousSystem
Хакеру Bre Pettis за создание отличных принтеров
Открытой библиотеке 3д моделей http://www.thingiverse.com/
и ребятам из Лаборатории трехмерной печати за доступ к Replicator Dual.

П.С.
А еще мне советовали обработать осьминожку наждачкой, а потом и ацетоном, чтоб он был гладким и блестящим, но мне больше нравится рельефная фактура (с полосочками), ну или просто лень, и так сойдет.

П.П.С.
Очень радует, что моя фигурка была в центре внимания на открытой лекции в Хакспейсе «Нейрон», которую организовывала «Теплица социальных технологий» 31 мая 2013.


А про что еще хотели бы вы прочитать / с чем поэкспериментировать / что еще напечатать?
