SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino

в 16:36, , рубрики: arduino, superduino, Блог компании Medgadgets, электроника, Электроника для начинающих

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 1

Разработчики различного рода электронных устройств продолжают радовать выходом новых моделей плат, которые могут использовать как профессионалы, так и новички в мире электроники, которые хотят как можно быстрее с этим миром познакомиться.

Одним из интересных проектов последнего времени является SuperDuino. Это миниатюрная плата (действительно миниатюрная), которая поставляется с цветным дисплеем и акселерометром. Недавно разработчики запустили кампанию на Kickstarter, по сбору средств на массовый выпуск SuperDuino, и к моменту завершения кампании было собрано в 12 раз больше денег, чем планировалось.

Возможности SuperDuino

Плату можно использовать для большого количества проектов, включая создание собственных умных часов, миниатюрного осциллографа, электронного календаря и много чего еще.

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 2

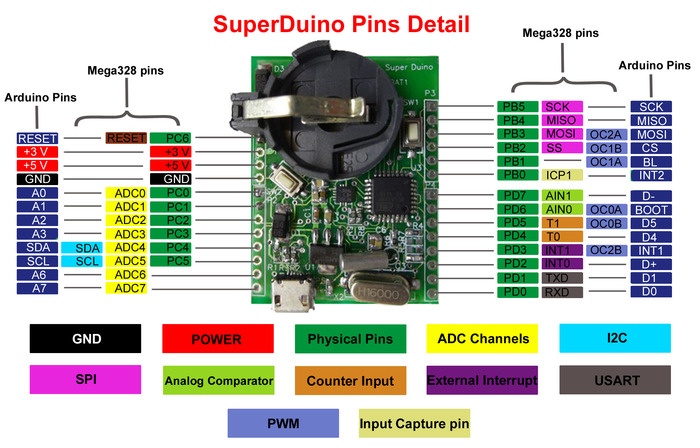

Распиновка платы

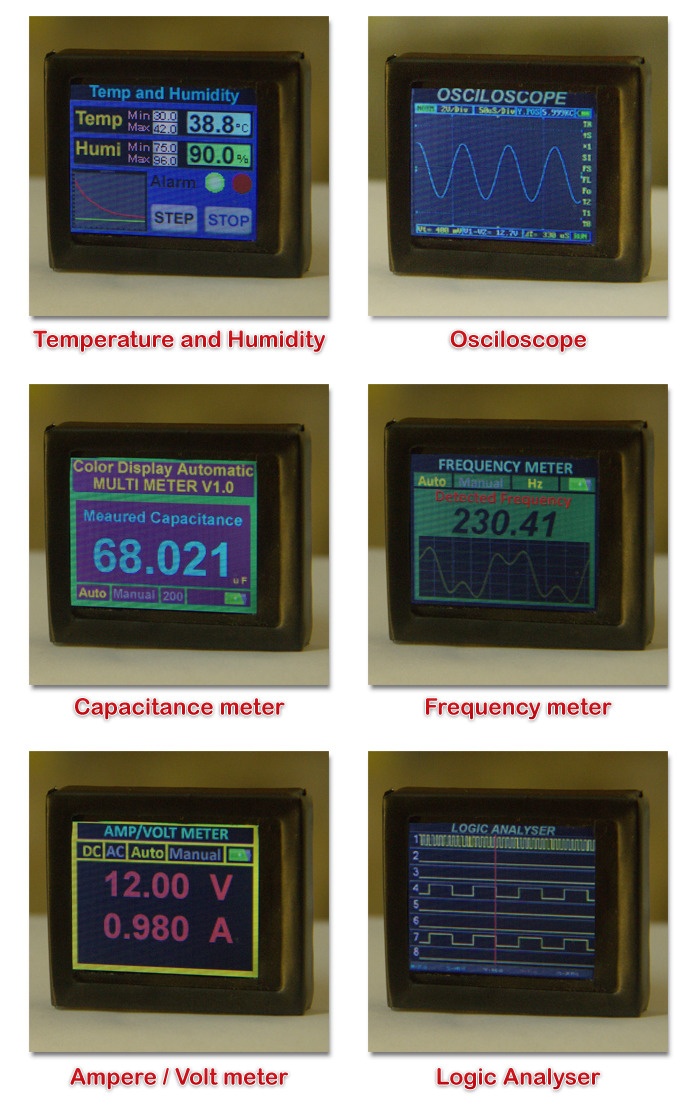

Разработчики уже создали несколько вариантов различных устройств на основе SuperDuino, и обещают, что можно сделать еще больше:

1. Контроллер температуры и влажности;
2. Вольтметр и амперметр;
3. Определитель частоты;
4. Осциллограф;
5. Цифровой логический анализатор;
6. Шагомер;
7. Умные часы;
8. Говорящие часы;
9. Портативная игровая консоль (включая запуск Flappybird);
10. Умных хаб для соединения разного рода девайсов со смартфоном.

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 3

C SuperDuino поставляется несколько мануалов, которые помогают быстро разобраться в различных вопросах, включая управление устройствами через ПК, настройка минагия светодиодов, создание простого светофора и прочее.

Характеристики устройства:

  • USB Programmable (Micro USB Connector )
  • 16Mhz / 32Khz System clock
  • Two 8-bit Timer/Counters with Separate Prescaler and Compare Mode
  • One 16-bit Timer/Counter with Separate Prescaler, Compare Mode, and Capture Mode
  • Real Time Counter with Separate Oscillator
  • Six PWM Channels8-channel 10-bit ADC USARTMaster/Slave SPI
  • Byte-oriented 2-wire Serial Interface (I2C)On-chip Analog Comparator
  • Interrupt and Wake-up on Pin Change23 Programmable I/O Lines
  • 1.7" 128X160 16bit color TFT LCD
  • USB / CR2032 coin cell ( Can charge rechargeable cell ) / 3-12V Supply operated
  • 3 axes Accelrometer ( can detect single click,double click,up,down,left,right tilt )
  • 2.54mm I/O pin Header
  • Speaker Option
  • Bluetooth Add-on
  • WIFI Add-on
  • MicroSD Add-on

Цена

Что касается ценовой политики, она достаточно умеренная. На Kickstarter представлены следующие расценки:

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 4

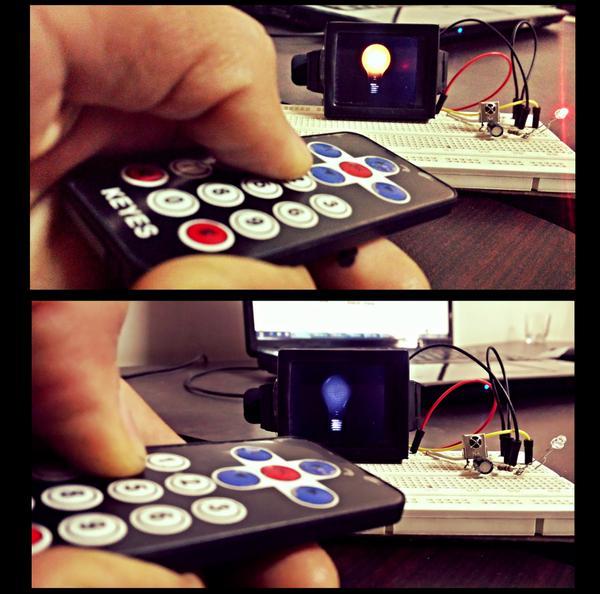

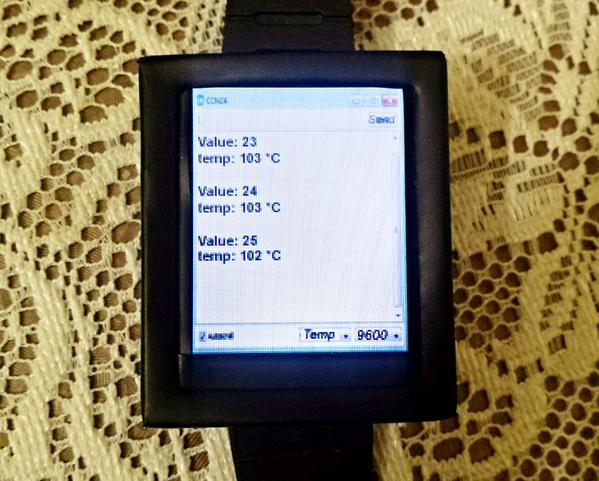

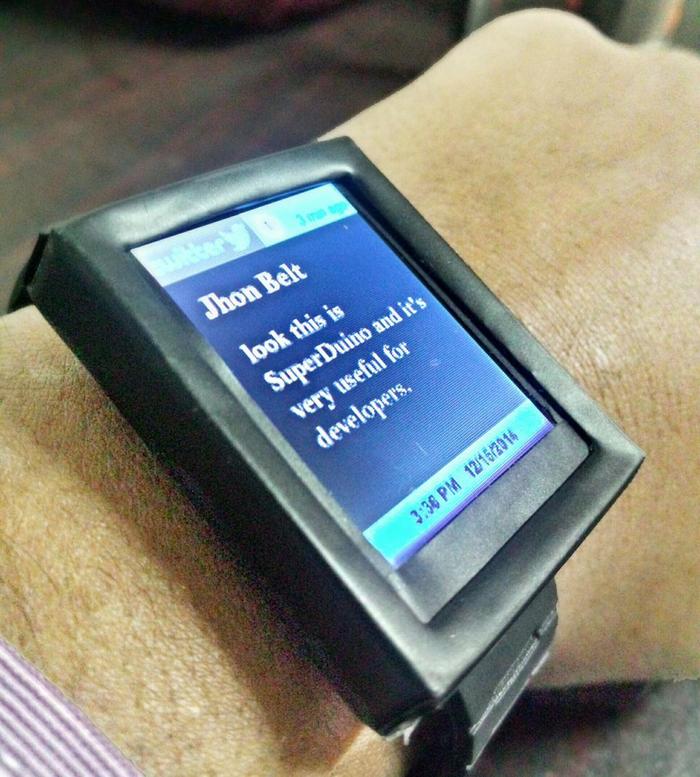

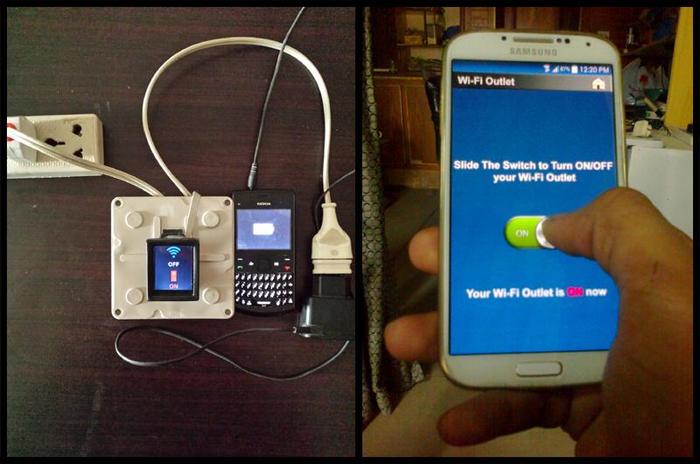

А вот, что можно сделать при помощи SuperDuino

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 5

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 6

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 7

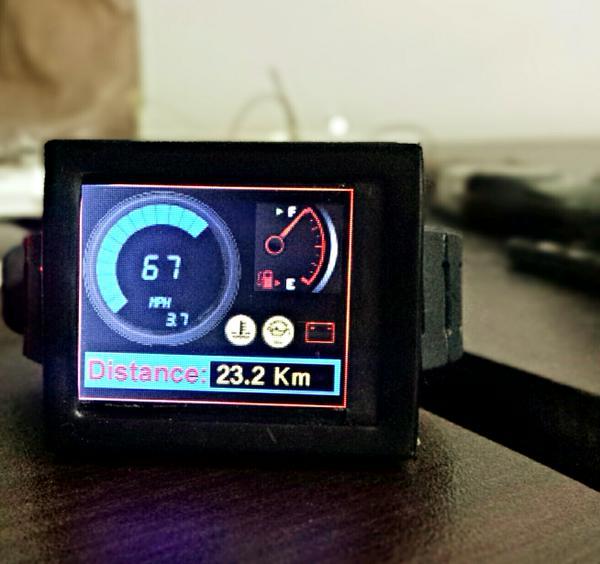

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 8

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 9

SuperDuino: миниатюрная плата с цветным дисплеем и акселерометром, совместимая с Arduino - 10

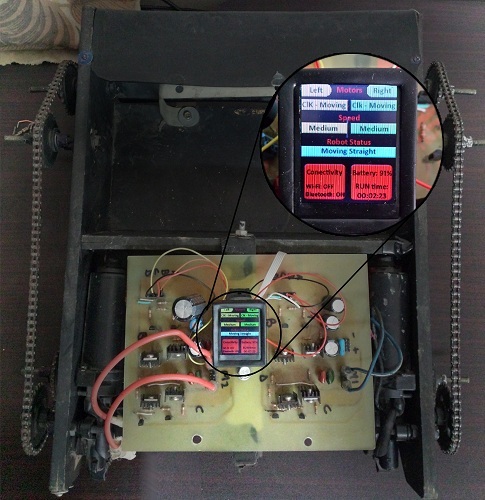

Кстати, на YouTube недавно был загружен небольшой ролик с демонстрацией игрушечной машинки, на основе этой платы:

Сроки поставки

Разработчики обещают поставить устройство всем заказчикам к марту 2015 года.

Автор: marks

Источник
