Электрические магистрали будущего

в 7:38, , рубрики: линии электропередач, Научно-популярное, сверхпроводники, энергетика, Энергия и элементы питания, энергоснабжение офиса, метки: ,

В 2003 году в Евросоюзе возник большой проект Desertec, представлявший тогдашнее видение о переводе Европы на рельсы возобновляемой энергетики. Основой “зеленой энергетики” ЕС должны были стать тепловые электростанции с концентрацией солнечной энергии, расположенные в пустыне Сахара, способные запасать энергию как минимум на вечерний пик потребления, когда обычная фотовольтаика уже не работает. Особенностью проекта должны были стать мощнейшие линии электропередач (ЛЭП) на десятки гигаватт, с дальностью от 2 до 5 тысяч км.

СЭС подобного рода должны были стать основной европейской возобновляемой энергетики.

Проект просуществовал около 10 лет, и затем был заброшен концернами-основателями, так как действительность Европейской зеленой энергетики оказалась совершенно другой и более прозаичной — китайская фотовольтаика и наземная ветрогенерация, размещаемая в самой Европе, а идея тянуть энергетические магистрали через Ливию и Сирию — слишком оптимистичной.

Планировавшиеся в рамках desertec ЛЭП: три основные направления с мощностью по 3х10 гигаватт (на картинке одна из более слабых версий с 3х5) и несколько подводных кабелей.

Однако, мощные ЛЭП возникли в проекте desertec не случайно (забавно, кстати, что площадь земли под ЛЭП в проекте получалась больше площади земли под СЭС) — это одна из ключевых технологий, которая может позволить ВИЭ-генерации вырасти до подавляющей доли, и наоборот: при отсутствии технологии передачи энергии на большие расстояния ВИЭ, вполне возможно, обречены на не более чем на долю в 30-40% в энергетике Европы.

Взаимная синергия трансконтинентальных ЛЭП и ВИЭ довольно хорошо видна на моделях (например, в гигантской модели LUT, а также в модели Вячеслава Лактюшина): объединение многих районов ветровой генерации, удаленных на 1-2-3 тысячи километров друг от друга, разрушает взаимную корреляцию уровня выработки (опасную общими провалами) и выравнивает объем поступающей в систему энергии. Вопрос лишь в том, какой ценой и с какими потерями возможно передавать энергию на такие расстояния. Ответ зависит от разных технологий, которых на сегодня по сути три: передача переменным током, постоянным и по сверхпроводящему проводу. Хотя такое деление немножко неправильно (сверхпроводник может быть с переменным и постоянным током), но с системной точки зрения правомерно.

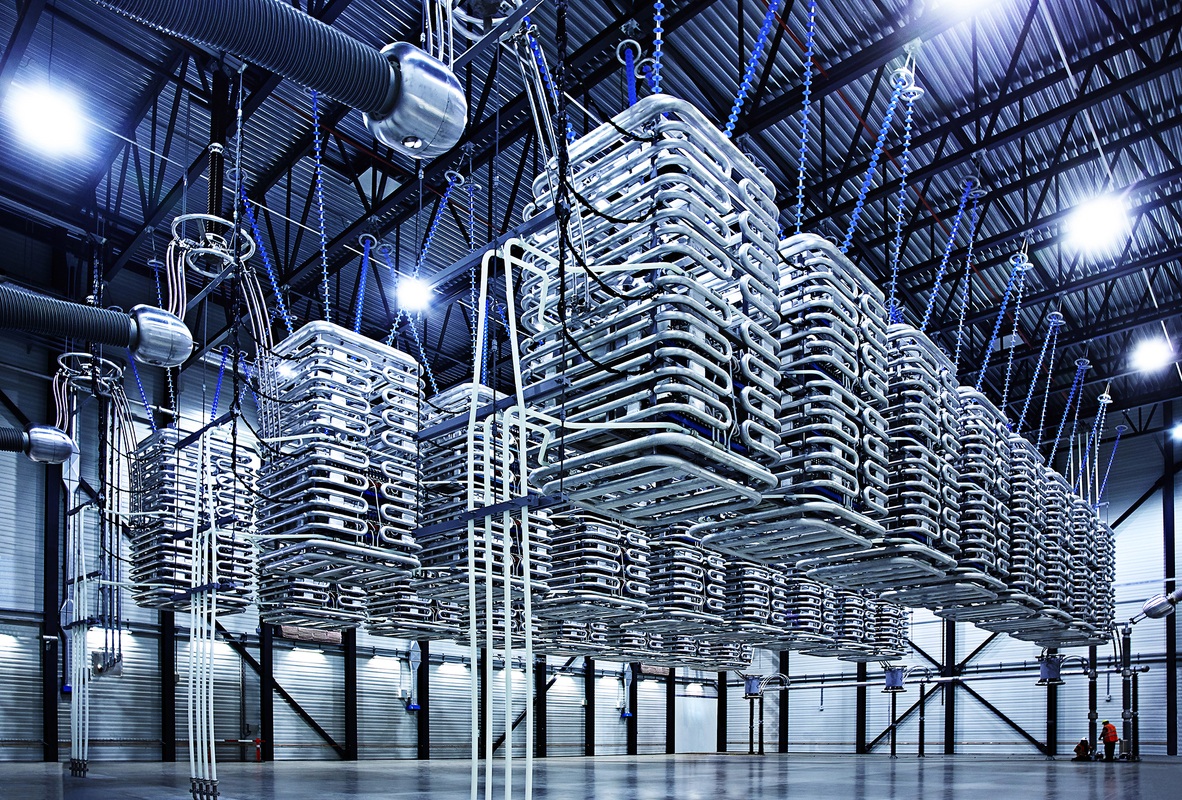

Впрочем, техника для передачи высоковольтного напряжения, на мой взгляд, является одной из самых фантастично выглядящих. На фото выпрямительная станция на 600 кВ.

Традиционная электроэнергетика с самого начала шла по пути объединения электрогенерации с помощью высоковольтных ЛЭП с переменным током, добравшись в 70х годах до 750-800-киловольтных ЛЭП, способных передавать 2-3 гигаватта мощности. Такие ЛЭП подошли к пределам возможностей классических сетей переменного тока: с одной стороны, по системным ограничениям, связанным со сложностью синхронизации сетей протяженностью во многие тысячи километров и желанием разделить их на энергорайоны, связанные относительно небольшими страхующими линиями, а с другой стороны, из-за нарастания реактивной мощности и потерь такой линии (связанной с тем, что растет индуктивность линии и емкостная связь на землю).

Не совсем типичная картина в энергетике России в момент написания статьи, но обычно перетоки между районами не превышают 1-2 ГВт.

Впрочем, облик энергосистем 70х-80х годов не требовал мощных и дальних линий электропередач — электростанцию чаще всего удобнее было пододвинуть к потребителям, и единственным исключением были тогдашние ВИЭ — гидрогенерация.

Гидроэлектростанции, а конкретно бразильский проект ГЭС Итайпу в середине 80х годах привели к появлению нового чемпиона по передаче электроэнергии много и далеко — ЛЭП постоянного тока. Мощность бразильского линка — 2х 3150 МВт при напряжении +-600 кВ на дальность 800 км, проект реализован фирмой ABB. Такие мощности еще на грани доступного ЛЭП переменного тока, однако бОльшие потери окупали проект с конвертацией в постоянный ток.

ГЭС Итайпу мощностью 14 ГВт — до сих пор вторая в мире по мощности ГЭС. Часть вырабатываемой энергии передается по HVDC линку в район Сан-Паоло и Рио де Жайнейро.

В отличии от ЛЭП переменного тока, ЛЭП ПТ избавлены от индуктивных и емкостных потерь (т.е. потерь через паразитную емкостную и индуктивную связь проводника с окружающей землей и водой), и изначально активно использовалось в основном при подсоединении к общей энергосистеме больших островов подводными кабелями, где потери линии переменного тока в воду могли достигать 50-60% мощности. Кроме того, ЛЭП ПТ при том же уровне напряжения и сечении провода способна передать на 15% больше мощности по двум проводам, чем ЛЭП переменного тока по трем. Проблемы с изоляцией у ЛЭП ПТ проще — ведь на переменном токе максимальная амплитуда напряжения в 1,41 раза больше, чем действующее, по которому считается мощность. Наконец, ЛЭП ПТ не требует синхронизации генераторов на двух сторонах, а значит избавляет от множества проблем, связанных с синхронизацией удаленных районов.

Сравнение ЛЭП переменного (AC) и постоянного (DC) тока. Сравнение немножко рекламное, т.к. при одинаковом токе (скажем 4000 А) ЛЭП переменного тока 800 кВ будем иметь мощность 5,5 ГВт против 6,4 ГВт у ЛЭП DC, правда с вдвое большими потерями. С одинаковыми потерями, действительно мощность будет отличатся в 2 раза.

Расчет потерь для разных вариантов ЛЭП, которые предполагалось использовать в проекте Desertec.

Разумеется, есть и минусы, и существенные. Во-первых, постоянный ток в энергосистеме переменного тока требует выпрямления с одной стороны и «закривления» (т.е. генерации синхронного синуса) с другой. Когда речь идет о многих гигаваттах и сотнях киловольт — это выполняется весьма нетривиальным (и очень красивым!) оборудованием, которое обходится в многие сотни миллионов долларов. Кроме того, до начала 2010х годов ЛЭП ПТ могли быть только вида «точка-точка», так как не существовало адекватных выключателей на такие напряжения и мощности постоянного тока, а значит, при наличии многих потребителей невозможно было отсечь одного из них с коротким замыканием — только погасить всю систему. А значит основное применение мощных ЛЭП ПТ — связь двух энергорайонов, где были нужны большие перетоки. Буквально только несколько лет назад ABB (один из трех лидеров в создании оборудования HVDC) сумели создать “гибридный” тиристорно-механический выключатель (схожий по идеям с коммутатором ИТЭР), который способен на такую работу, и сейчас строится первая высоковольтная ЛЭП ПТ “точка-мультиточка” North-East Angra в Индии.

Гибридный выключатель ABB недостаточно выразительный (и не очень засвечен), зато есть мегапафосное индусское видео по сборке механического выключателя на напряжение 1200 кВ — впечатляющая машина!

Тем не менее технология ПТ-энергетики развивалась и дешевела (во многом благодаря развитию силовых полупроводников), и к появлению гигаватт ВИЭ-генерации оказалась вполне готова для того, чтобы начать подсоединять удаленные мощные гидроэлектростанции и ветропарки к потребителям. Особенно много таких проектов реализовано в последние годы в Китае и Индии.

Однако мысль идет дальше. Во многих моделях возможности ПТ-ЛЭП по передаче энергии используются для выравнивания ВИЭ-переменчивости, которая является важнейшим фактором на пути внедрения 100% ВИЭ в больших энергосистемах. Более того, такой подход уже реализуется на деле: можно привести пример 1,4 гигаваттного линка Германия-Норвегия, призванного скомпенсировать переменчивость немецкой ветрогенерации норвежскими ГАЭС и ГЭС и 500 мегаваттного линка Австралия-Тасмания нужного для поддержания энергосистемы Тасмании (в основном работающей на ГЭС) в условиях засухи.

Большая заслуга в распространении HVDC принадлежит так же прогрессу в кабелях (так как зачастую HVDC — это морские проекты), которые за последние 15 лет повысили доступный класс напряжения с 400 до 620 кВ

Впрочем, дальнейшему распространению мешает как дороговизна самих ЛЭП подобного калибра (например, крупнейшая в мире ЛЭП ПТ Xinjiang — Anhui 10 ГВт на 3000 км обойдется китайцам приблизительно в 5 миллиардов долларов), так и неразвитость равноценных районов ВИЭ-генерации, т.е. отсутствие вокруг крупных потребителей (например, Европы или Китая) сопоставимых крупных потребителей на расстоянии до 3-5 тысяч км.

В том числе порядка 30% стоимости ЛЭП ПТ линий составляют вот такие конвертерные станции.

Однако что если появится технология ЛЭП одновременно и дешевле и с меньшими потерями (которые определяют максимальную разумную длину?). Например, ЛЭП со сверхпроводящим кабелем.

Пример реального сверхпроводящего кабеля для проекта AMPACITY. В центре формер с жидким азотом, на нем расположены 3 фазы сверхпроводящего провода из лент с высокотемпературным сверхпроводником, разделенные изоляцией, снаружи медный экран, еще один канал с жидким азотом, окруженный многослойной экранно-вакуумной теплоизоляции внутри вакуумной полости, и снаружи — защитная полимерная оболочка.

Разумеется, первые проекты сверхпроводящих ЛЭП и их экономические расчеты появились не сегодня и не вчера, а еще в начале 60-х годов сразу после открытия “промышленных” сверхпроводников на основе интерметаллидов ниобия. Однако для классических сетей без ВИЭ места таким СП ЛЭП не находилось — и с точки зрения разумной мощности и стоимости таких ЛЭП, и точки зрения объема разработок, нужных для внедрения их в практику.

Проект сверхпроводящей кабельной линии из 1966 года — 100 ГВт на 1000 км, с явной недооценкой стоимости криогенной части и преобразователей напряжения

Экономика сверхпроводящей линии определяется, по сути, двумя вещами: стоимостью сверхпроводящего кабеля и потерями энергии на охлаждение. Изначальная идея использования ниобиевых интерметаллидов споткнулась о дороговизну охлаждения жидким гелием: внутреннюю “холодную” электрическую сборку необходимо держать в вакууме (что не так сложно) и дополнительно окружить охлаждаемым жидким азотом экраном, иначе тепловой поток на температуре 4,2К превзойдет разумные мощности рефрижераторов. Такой “бутерброд” плюс наличие двух дорогостоящих систем охлаждения в свое время похоронили интерес к СП-ЛЭП.

Возврат к идее произошел с открытием высокотемпературных проводников и “среднетемпературного” диборида магния MgB2. Охлаждение на температуре 20 Кельвинов (К) для диборида или на 70 К (при этом 70 К — температура жидкого азота — широко освоена, и стоимость такого хладагента невысока) для ВТСП выглядит интересным. При этом первый сверхпроводник на сегодня принципиально более дешевый, чем изготавливаемые методами полупроводниковой промышленности ВТСП-ленты.

Три однофазных сверхпроводящих кабеля (и вводы в криогенную часть на заднем плане) проекта LIPA в США, каждый с током в 2400 А и напряжением 138 кВ, общей мощностью в 574 МВт.

Конкретные цифры на сегодня выглядят так: ВТСП имеет стоимость проводника в 300-400 долларов за кА*м (т.е. метр проводника, выдерживающего килоампер) для жидкого азота и 100-130 долларов для 20 К, диборид магния для температуры 20 К имеет стоимость 2-10 $ за кА*м (цена не устоялась, как и технология), ниобат титана — около 1 $ за кА*м, но уже для температуры в 4.2 К. Для сравнения, алюминиевые провода ЛЭП обходятся в ~5-7 долларов за кА*м, медные — в 20.

Реальные тепловые потери СП кабеля AMPACITY длинной 1 км и мощностью ~40 МВт. В пересчете на мощность криокуллера и циркуляционного насоса мощность, затрачиваемая на работу кабеля, — около 35 кВт, или меньше 0,1% передаваемой мощности.

Конечно, то, что СП кабель — это сложное вакуумированное изделие, которое можно прокладывать только под землей, добавляет дополнительных расходов, однако там, где земля под ЛЭП стоит значительных денег (например, в городах), СП ЛЭП уже начинают появляться, пускай пока и в виде пилотных проектов. В основном, это кабели из ВТСП (как наиболее освоенные), на низкие и средние напряжения (от 10 до 66 кВ), с токами от 3 до 20 кА. Такая схема минимизирует количество промежуточных элементов, связанных с повышением напряжения в магистраль (трансформаторов, выключателей и т.п.) Наиболее амбициозным и уже реализованным проектом силового кабеля является проект LIPA: три кабеля длиной 650 м, рассчитанные на передачу трехфазного тока мощностью 574 МВА, что сопоставимо с воздушной линией электропередачи на 330 кВ. Ввод в эксплуатацию самой мощной на сегодняшний день ВТСП кабельной линии состоялся 28 июня 2008 г.

Интересный проект AMPACITY реализован в Эссене, Германия. Кабель среднего напряжения (10 кВ c током 2300 А мощностью 40 МВА) со встроенным сверхпроводящим ограничителем тока (это активно развивающаяся интересная технология, позволяющая за счет потери сверхпроводимости «естественно» отключать кабель в случае перегрузок коротким замыканием) установлен внутри городской застройки. Запуск произведен в апреле 2014 г. Этот кабель станет прототипом для остальных проектов, запланированных в Германии по замене 110 кВ кабелей ЛЭП на сверхпроводящие 10 кВ кабели.

Установка кабеля AMPACITY сопоставима с протяжкой обычных высоковольтных кабелей.

Экспериментальных проектов с разными сверхпроводниками на разные значения тока и напряжения еще больше, в том числе несколько выполнено в нашей стране, например, испытания экспериментального 30-метрового кабеля со сверхпроводником MgB2, охлаждаемого жидким водором. Кабель под постоянный ток в 3500 А и напряжение 50 кВ, созданной ВНИИКП интересен «гибридной схемой», где охлаждение водородом одновременно является перспективным методом транспортировки водорода в рамках идеи «водородной энергетики».


Однако вернемся к ВИЭ. Моделирование LUT было нацелено на создание 100% ВИЭ генерации в масштабах континентов, при этом стоимость электроэнергии должна была составить меньше 100 долларов за МВт*ч. Особенность модели — в получившихся перетоках в десятки гигаватт между европейскими странами. Такие мощности практически невозможно передать никак кроме СП ЛЭП постоянного тока.

Данные моделирования LUT для Великобритании требуют экспорта электроэнергии, доходящего до 70 ГВт, при наличии на сегодня линков острова в 3,5 ГВт и расширения этого значения до 10 ГВт в обозримой перспективе.

И подобные проекты существуют. Например Карло Руббиа, знакомый нам по реактору с ускорительным драйвером MYRRHA, продвигает проекты на базе чуть ли не единственного на сегодня в мире производителя стрэндов из диборида магния — по задумке криостат диаметром 40 см (впрочем, уже довольно сложный для транспортировке и укладки на суше диаметр) вмещает 2 кабеля с током 20 кА и напряжением +-250 кВ, т.е. общей мощностью 10 ГВт, причем в таком криостате можно разместить 4 проводника = 20 ГВт, уже близко к требуемому моделью LUT, причем в отличии от обычных высоковольтных линий постоянного тока, здесь есть еще большой запас по повышению мощности. Расходы мощности на рефрижерацию и прокачку водорода составят ~10 мегаватт на 100 км, или 300 МВт на 3000 км — где-то в три раза меньше, чем для самых передовых высоковольтных линий постоянного тока.

Предложение Руббия по 10-гигаваттной кабельной ЛЭП. Такой гигантский размер трубы для жидкого водорода нужен для того, что бы уменьшить гидравлическое сопротивление и иметь возможность ставить промежуточные криостанции не чаще 100 км. Есть проблема и с поддержанием вакуума на такой трубе (распределенный ионный вакуумный насос — не самое мудрое решение тут, ИМХО)

Если дальше увеличить размеры криостата до значений, характерных для газопроводов (1200 мм), и уложить внутрь 6-8 проводников на 20 кА и 620 кВ (максимальное освоенное на сегодня напряжение для кабелей), то мощность такой “трубы” составит уже 100 ГВт, что превосходит мощности, передаваемые самими газо- и нефтепроводами (самые мощные из которых передают эквивалент 85 ГВт тепловых). Главной проблемой может стать подсоединение такой магистрали к существующим сетям, однако факт, что сама технология уже почти доступна.

Интересно прикинуть стоимость подобной линии.

Доминировать будет, очевидно, строительная часть. Например, прокладка 800 км 4 HVDC кабелей в немецком проекте Sudlink обойдется в ~8-10 миллиардов евро (это известно, поскольку проект подорожал с 5 до 15 миллиардов после перехода с воздушной линии на кабель). Стоимость прокладки в 10-12 млн евро за км примерно в 4-4,5 раза выше, чем средняя стоимость прокладки газопроводов, судя по этому исследованию.

В принципе, ничего не мешает применять подобную технику для прокладки сверхмощных линий электропередач, впрочем, основные сложности тут видны в оконечных станциях и подключению к имеющимся сетям

Если взять что-то среднее между газом и кабелями (т.е. 6-8 млн евро за км), то стоимость сверхпроводника скорее всего потеряется в стоимости строительства: для 100-гигаваттной линии стоимость СП составит ~0,6 млн долларов на 1 км, если взять СП стоимость 2$ за кА*м.

Вырисовывается интересная дилемма: СП “мегамагистрали” оказываются в несколько раз дороже газовых магистралей при сопоставимой мощности (напомню, что это все в будущем. Сегодня ситуация еще хуже — нужно окупить НИОКР на СП-ЛЭП), и именно поэтому строятся газопроводы, но не СП-ЛЭП. Однако по мере роста ВИЭ эта технология может стать привлекательной и получить бурное развитие. Уже сегодня проект Sudlink, возможно выполнялся бы в виде СП-кабеля, если бы технология была бы готова.

Что ж, будем следить за развитием этой отрасли.

P.S. Спасибо Виталию Сергеевичу Высоцкому за помощь с реальными цифрами стоимости сверхпроводников и дополнительными материалами!
