Разборка заводских литий-ионных аккумуляторов формата 18650

в 20:31, , рубрики: 18650, литиевые аккумуляторы, Энергия и элементы питания

Всем привет! Давно меня просили сравнить заводские батареи 18650 в сравнении с поддельной батареей 18650 с «алиэкспресса».

На тесте три банки из аккумуляторов ноутбуков Futjitsu-Siemens (синяя банка), Lenovo (красная банка), HP (зеленая банка). Аккумуляторные батареи с длительными сроками хранения, больше пяти лет. Поэтому ресурс у них плачевный, но некоторые батареи еще работают. Аккумуляторы подходят для питания фонариков или других гаджетов, аккумуляторы хоть и старые, но справляются со своей задачей.
Номера на банках:
— LG LGES318650, синяя банка;
— Noname NK6M4ED030541, красная банка;
— Sony US8650GRG5, зеленая банка.
Красный аккумулятор, как написали в комментариях, возможно это банка Sanyo.


Синий аккумулятор LG после разборки оказался не таким качественным, ожидал большего. Видно, что есть неплотная набивка внутренней основы батареи, что наводит на мысль о малой длине катода и анода. Ёмкость у такой батареи будет ниже заявленной.

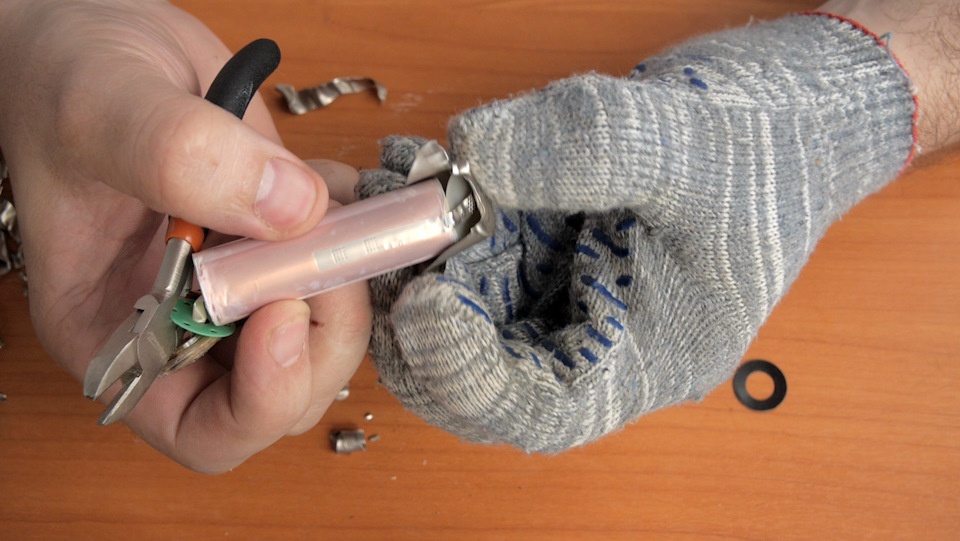

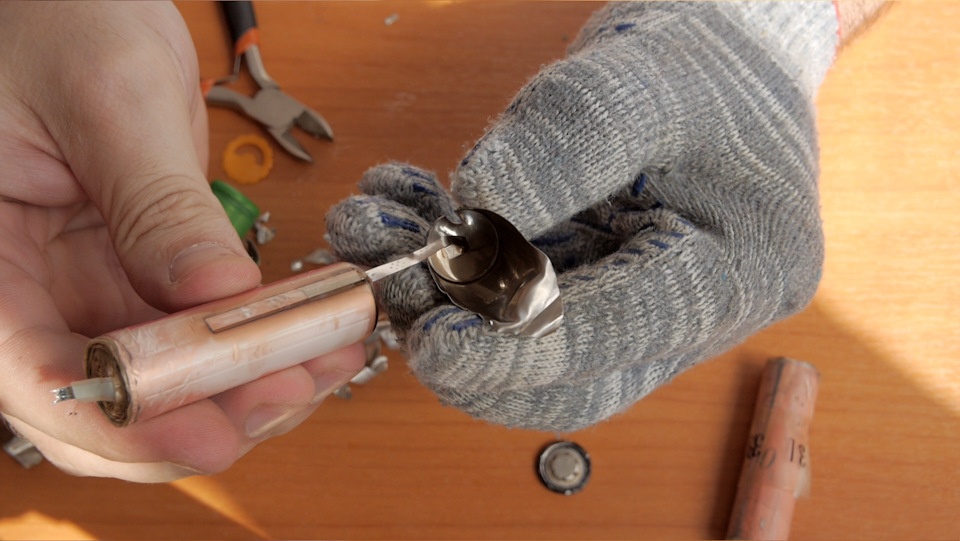

Разбирая аккумуляторы 18650 или другие литий-ионные аккумуляторы, стоит подходить к этому процессу с повышенной аккуратностью, дабы не закоротить аккумулятор. Как видно на фото, даже аккуратная разборка привела к повреждению элемента, что привело к началу экзотермической реакции с нагревом аккумулятора. Но так как банка разобрана, то это процесс ограничился выделением неопределенного газа, возможно кислорода.


Аккумуляторы на тесте имеют схожее внутренне строение. Только синяя банка отличается дренажным клапаном и неплотной набивкой. Длина катода и анода в этой банке меньше, чем в красной и зеленой.

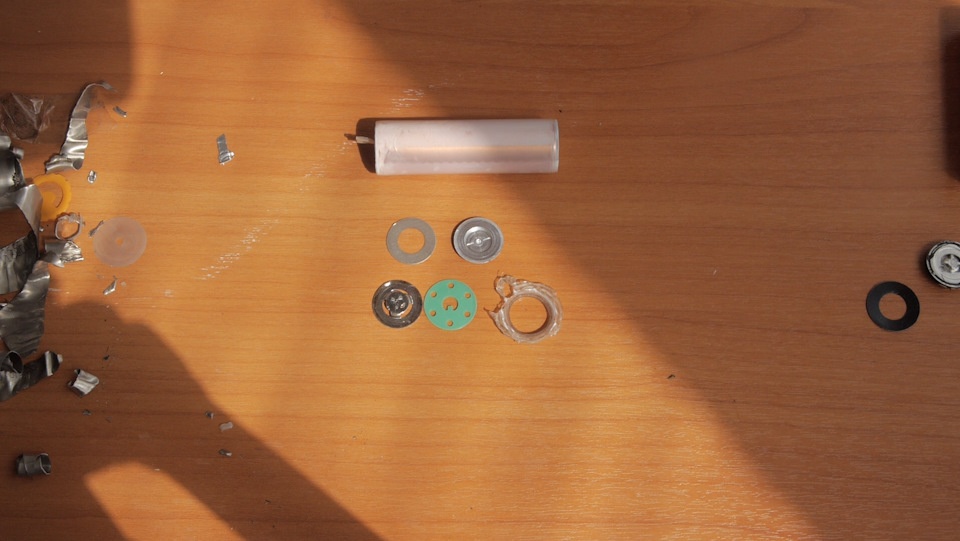

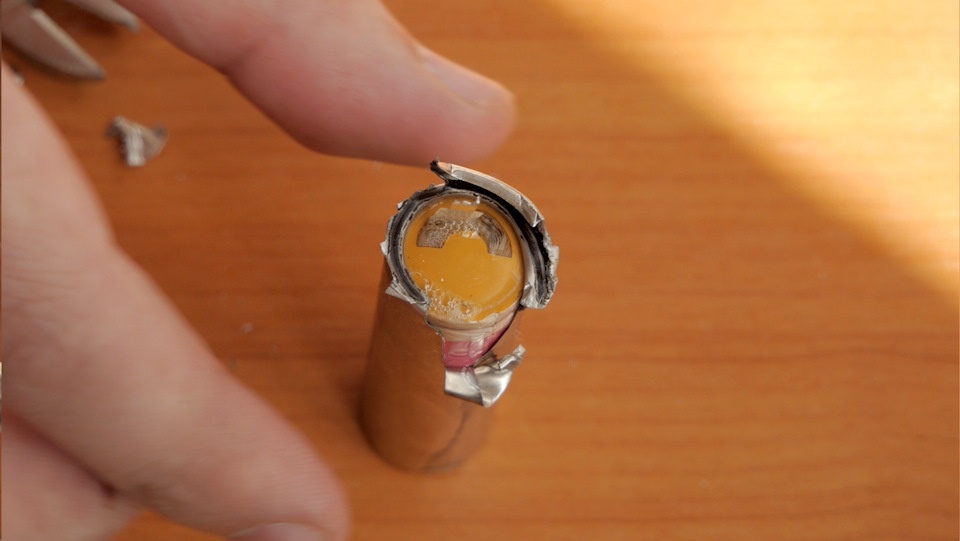

Аккумуляторные батареи сильно отличаются по строению дренажного клапана. Самый сложный в исполнении клапан — у зеленой банки. Самый простой — у синей банки. Такое ощущение, что при производстве синих банок для LG сэкономили.


Качественные по исполнению оказались аккумуляторные батареи Sony, Noname (красная банка, возможно Sanyo). В этих аккумуляторах сложный дренажный клапан, плотная набивка элементов батареи. По всем показателям выигрывает красная банка (возможно Sanyo) и аккумулятор Sony. Заводская банка LG выполнена некачественно, но лучше чем у подделки с «алиэкспресс». Разборку поддельного аккумулятора можно посмотреть в видео — youtu.be/r1xHjmWZimI, где плотность набивки внутреннего элемента маленькая.

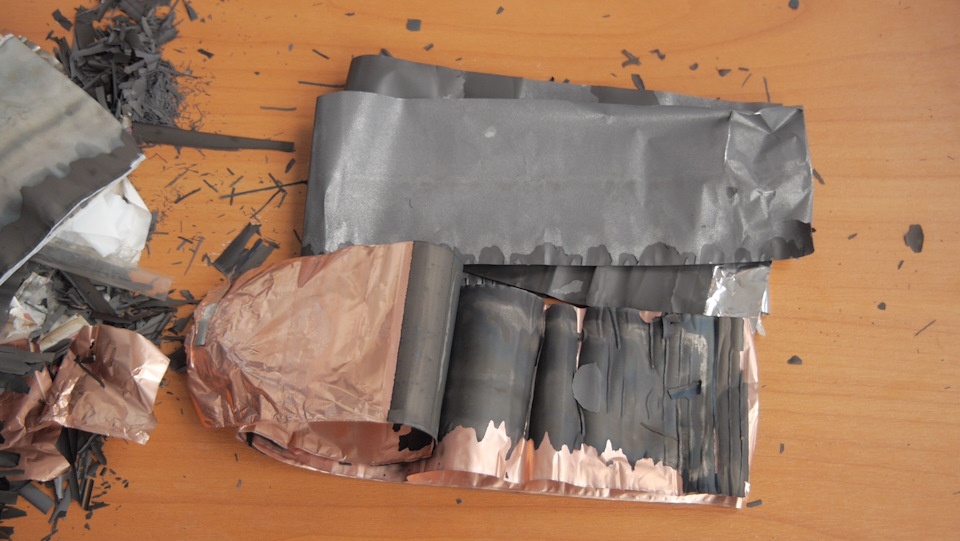

Так выглядит разобранный элемент аккумулятора, на котором видно медную фольгу — анод, алюминиевую фольгу — катод. На анод нанесена углеродная матрица с внедренными ионами лития, которая образует структуру литий углерод шесть — LiC6. Катод состоит из алюминиевой фольги покрытой литерованным оксидом кобальта — LiСоO2.
Электроды между собой разделены пористым полипропиленовым сепаратором, а вся сборка помещается в электролит.

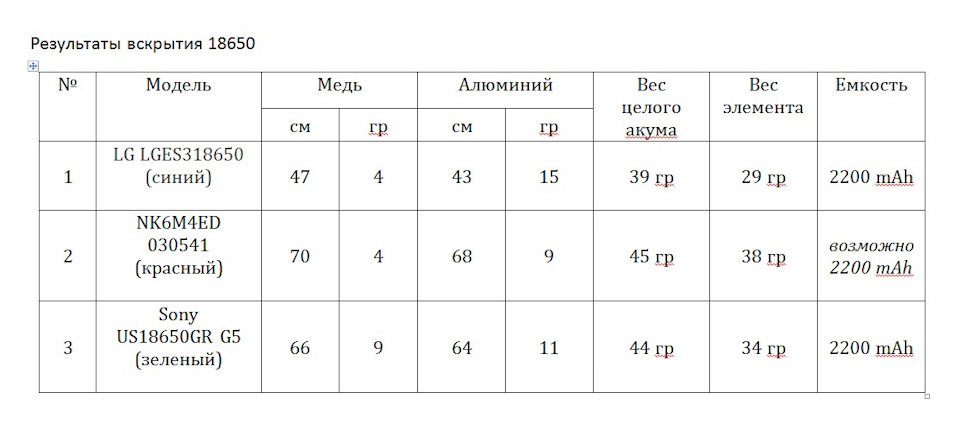

Конечная таблица. Параметры измерений приблизительны. По моему мнению выиграл красный аккумулятор Noname (возможно Sanyo), но аккумулятор Sony так же показал хорошие результаты, что не сказать о банке LG.


Не разбирайте литий-ионные аккумуляторы в домашних условиях — покалечитесь или спалите окружающее пространство.
Видео процесса:

На этом все. Надеюсь, кому-то будет интересен данный материал.

Если в статье обнаружатся какие-то ошибки, дайте знать в ЛС. Всем спасибо за внимание.

Автор: Александр
