Физика Ethernet для самых маленьких

в 1:09, , рубрики: ethernet, Сетевое оборудование, Сетевые технологии, системное администрирование, метки:
  • Что такое домен коллизий?
  • Сколько пар используется для Ethernet и почему?
  • По каким парам идет прием, а по каким передача?
  • Что ограничивает длину сегмента сети?
  • Почему кадр не может быть меньше определенной величины?

Если не знаешь ответов на эти вопросы, а читать стандарты и серьезную литературу по теме лень — прошу под кат.

Кто-то считает, что это очевидные вещи, другие скажут, что скучная и ненужная теория. Тем не менее на собеседованиях периодически можно услышать подобные вопросы. Мое мнение: о том, о чем ниже пойдет речь, нужно знать всем, кому приходится брать в руки «обжимку» RJ-45. На академическую глубину не претендую, воздержусь от формул и таблиц, так же за бортом оставим линейное кодирование. Речь пойдет в основном о медных проводах, не об оптике, т.к. они шире распространены в быту.

Технология Ethernet описывает сразу два нижних уровня модели OSI. Физический и канальный. Дальше будем говорить только о физическом, т.е. о том, как передаются биты между двумя соседними устройствами.

Технологию Ethernet — часть богатого наследия исследовательского центра Xerox PARC. Ранние версии Ethernet использовали в качестве среды передачи коаксиальный кабель, но со временем он был полностью вытеснен оптоволокном и витой парой. Однако важно понимать, что применение коаксиального кабеля во многом определило принципы работы Ethernet. Дело в том, что коаксиальный кабель — разделяемая среда передачи. Важная особенность разделяемой среды: ее могут использовать одновременно несколько интерфейсов, но передавать в каждый момент времени должен только одни. С помощью коаксиального кабеля можно соединит не только 2 компьютера между собой, но и более двух, без применения активного оборудования. Такая топология называется шина. Однако если хотябы два узла на одной шине начнут одновременно передавать информацию, то их сигналы наложатся друг на друга и приемники других узлов ничего не разберут. Такая ситуация называется коллизией, а часть сети, узлы в которой конкурируют за общую среду передачи — доменом коллизий. Для того чтоб распознать коллизию передающий узел постоянно наблюдает за сигналов в среде и если собственный передаваемый сигнал отличается от наблюдаемого — фиксируется коллизия. В этом случае все узлы перестают передавать и возабнавляют передачу через случайный промежуток времени.

Диаметр коллизионного домена и минимальный размер кадра

Физика Ethernet для самых маленьких

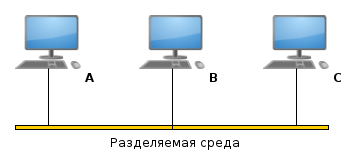

Теперь давайте представим, что будет, если в сети изображенной на рисунке, узлы A и С одновременно начнут передачу, но успеют ее закончить раньше, чем примут сигнал друг друга. Это возможно, при достаточно коротком передаваемом сообщении и достаточно длинном кабеле, ведь как нам известно из школьной программы, скорость распространения любых сигналов в лучшем случае составляет C=3*10**8 м/с. Т.к. каждый из передающих узлов примет встречный сигнал только после того, как уже закончит передавать свое сообщение — факт того, что произошла коллизия не будет установлен ни одним из них, а значит повторной передачи кадров не будет. Зато узел B на входе получит сумму сигналов и не сможет корректно принять ни один из них. Для того, чтоб такой ситуации не произошло необходимо ограничить размер домена коллизий и минимальный размер кадра. Не трудно догадаться, что эти величины прямо пропорциональны друг другу. В случае же если объем передаваемой информации не дотягивает до минимального кадра, то его увеличивают за счет специального поля pad, название которого можно перевести как заполнитель.

Таким образом чем больше потенциальный размер сегмента сети, тем больше накладных расходов уходит на передачу порций данных маленького размера. Разработчикам технологии Ethernet пришлось искать золотую середину между двумя этими параметрами, и минимальным размер кадра была установлена величина 64 байта.

Витая пара и дуплексный режим рабты

Физика Ethernet для самых маленькихВитая пара в качестве среды передачи отличается от коаксиального кабеля тем, что может соединять только два узла и использует разделенные среды для передачи информации в разных направлениях. Одна пара используется для передачи (1,2 контакты, как правило оранжевый и бело-оранжевый провода) и одна пара для приема (3,6 контакты, как правило зеленый и бело-зеленый провода). На активном сетевом оборудовании наоборот. Для соединения двух однотипных устройств, к примеру двух компьютеров, используется так называемый кроссовер-кабель(crossover), в котором одна пара соединяет контакты 1,2 одной стороны и 3,6 другой, а вторая наоборот: 3,6 контакты одной стороны и 1,2 другой. Это нужно для того, чтоб соединить приемник с передатчиком, если использовать прямой кабель, то получится приемник-приемник, передатчик-передатчик. Хотя сейчас это имеет значение только если работать с каким-то архаичным оборудованием, т.к. почти всё современное оборудование поддерживает Auto-MDIX — технология позволяющая интерфейсу автоматически определять на какой паре прием, а на какой передача.

Возникает вопрос: откуда берется ограничение на длину сегмента у Ethernet по витой паре, если нет разделяемой среды? Всё дело в том, первые сети построенные на витой паре использовали концентраторы. Концентратор (иначе говоря многовходовый повторитель) — устройство имеющее несколько портов Ethernet и транслирующее полученный пакет во все порты кроме того, с которого этот пакет пришел. Таким образом если концентратор начинал принимать сигналы сразу с двух портов, то он не знал, что транслировать в остальные порты, это была коллизия. То же касалось и первых Ethernet-сетей использующих оптику (10Base-FL).

Зачем же тогда использовать 4х-парный кабель, если из 4х пар используются только две? Резонный вопрос, и вот несколько причин для того, чтобы делать это:

  • 4х-парный кабель механически более надежен чем 2х-парный.
  • 4х-парный кабель не придется менять при переходе на Gigabit Ethernet или 100BaseT4, использующие уже все 4 пары
  • Если перебита одна пара, можно вместо нее использовать свободную и не перекладывать кабель
  • Возможность использовать технологию Power over ethernet

Не смотря на это на практике часто используют 2х-парный кабель, подключают сразу 2 компьютера по одному 4х-парному, либо используют свободные пары для подключения телефона.

Gigabit Ethernet

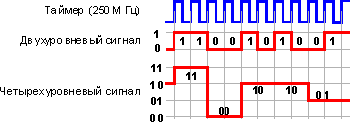

imageВ отличии от своих предшественников Gigabit Ethernet всегда использует для передачи одновременно все 4 пары. Причем сразу в двух направлениях. Кроме того информация кодируется не двумя уровнями как обычно (0 и 1), а четырьмя (00,01,10,11). Т.е. уровень напряжения в каждый конкретный момент кодирует не один, а сразу два бита. Это сделано для того, чтоб снизить частоту модуляции с 250 МГц до 125 МГц. Кроме того добавлен пятый уровень, для создания избыточности кода. Он делает возможной коррекцию ошибок на приеме. Такой вид кодирования называется пятиуровневым импульсно-амплитудным кодированием (PAM-5). Кроме того, для того, чтоб использовать все пары одновременно для приема и передачи сетевой адаптер вычитает из общего сигнала собственный переданный сигнал, чтоб получить сигнал переданный другой стороной. Таким образом реализуется полнодуплексный режим по одному каналу.

Дальше — больше

10 Gigabit Ethernet уже во всю используется провайдерами, но в SOHO сегменте не применяется, т.к. судя по всему там вполне хватает Gigabit Ethernet. 10GBE качестве среды распространения использует одно- и многомодовое волокно, с или без уплотнением по длине волны, медные кабели с разъемом InfiniBand а так же витую пару в стандарте 10GBASE-T или IEEE 802.3an-2006.

40-гигабитный Ethernet (или 40GbE) и 100-гигабитный Ethernet (или 100GbE). Разработка этих стандартов была закончена только в июле 2010 года. В настоящий момент ведущие производители сетевого оборудования, такие как Cisco, Juniper Networks и Huawei уже заняты разработкой и выпуском первых маршрутизаторов поддерживающих эти технологии.

В заключении стоит упомянуть о перспективной технологии Terabit Ethernet. Боб Меткалф, создатель Eедположил, что технология будет разработана к: е сказал:

Чтобы реализовать Ethernet 1 ТБит/с, необходимо преодолеть множество ограничений, включая 1550-нанометровые лазеры и модуляцию с частотой 15 ГГц. Для будущей сети нужны новые схемы модуляции, а также новое оптоволокно, новые лазеры, в общем, все новое

Автор: siberianMan
