Что такое HEPA-фильтр: принципы работы и неочевидные факты

в 9:45, , рубрики: HEPA, Блог компании Тион, Здоровье гика, физика, фильтры, экология
Комментарии к записи Что такое HEPA-фильтр: принципы работы и неочевидные факты отключены

HEPA-фильтры – это высокоэффективные фильтры, главная цель которых – удалять из воздуха мелкодисперсные частицы, в том числе PM2.5 и PM10 (с диаметром менее 2,5 и 10 мкм соответственно). HEPA – это не бренд и не марка, а класс фильтров, который определяется международным и национальным стандартами ЕН 1822-1:2009 и ГОСТ Р ЕН 1822-1-2010.

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 1

В этой статье посмотрим на HEPA-фильтр «с расстояния вытянутой руки», расскажем про принцип его работы и основные эффекты, благодаря которым происходит осаждение частиц на фильтре.

Основа любого HEPA-фильтра – хаотично расположенные волокна разной толщины, примерно 0,5-5 мкм. Расстояние между волокнами – порядка 5-50 мкм. Диаметр мелкодисперсных частиц – в пределах нескольких микрон или даже нескольких долей микрона. Возникает вопрос: как фильтр с такими большими порами задерживает такие мелкие частицы?

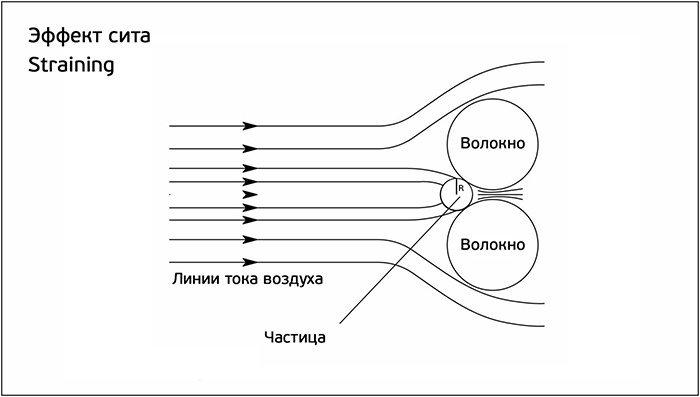

Обычно мы представляем фильтр в виде рыболовной сети или сачка: если фильтруемый объект больше ячейки, он застревает. Этот механизм называется эффектом сита (straining). Он работает для частиц, диаметр которых превышает размер пор в фильтре. На упрощенной модели эффект сита выглядит так:

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 2

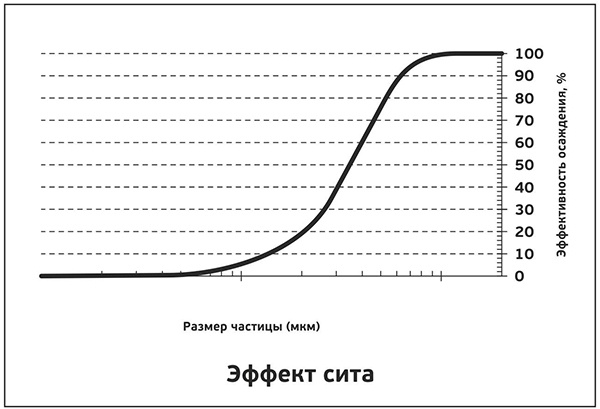

Волокна фильтра представляются в виде цилиндров, расположенных поперек воздушного потока. Сам поток считается безвихревым. Модель частицы – шар с радиусом R. Если 2R больше расстояния между волокнами, частица застревает в фильтре. Чем крупнее частица, тем вероятнее она застревает в волокнах. Поэтому для крупных частиц эффект сита работает лучше:

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 3

На графике нет привязки к конкретным размерам, так как фильтры с разной толщиной волокон и разной плотностью упаковки будут задерживать разные фракции частиц. Форма кривой будет примерно той же, но она может «плавать» по горизонтальной шкале. Например, для фильтра грубой очистки класса G кривая будет располагаться правее, чем для фильтра тонкой очистки класса F. В фильтрах HEPA эффект сита тоже наблюдается. И если бы HEPA работал только по этому механизму, то кривая его эффективности выглядела бы примерно так же. Однако на деле она выглядит совсем по-другому:

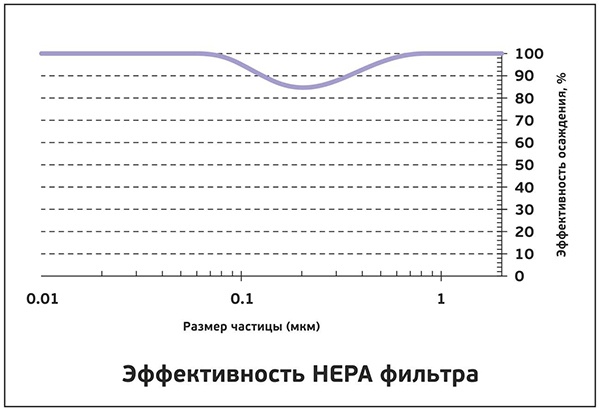

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 4

По графику видно, что HEPA-фильтр задерживает частицы любого размера. И если эффективная фильтрация крупных частиц (около 5 мкм и больше) происходит по механизму сита, то фильтрация мелкодисперсных фракций (порядка 1-0,01 мкм) имеет другую природу.

Как HEPA-фильтр «ловит» мелкодисперсную пыль?

Основное отличие HEPA от фильтров грубой и тонкой очистки в том, что для фильтрации частице не обязательно застревать в волокнах. Если пылинка просто коснулась фильтровального материала, этого уже достаточно для и эффективного осаждения. Это связано с двумя процессами: адгезией и аутогезией.

Адгезия – это взаимодействие пыли с осаждающей поверхностью, в нашем случае с волокнами HEPA. Благодаря адгезии на чистых волокнах появляется первый слой пыли.

Аутогезия, или слипаемость – это взаимодействие пылевых частиц между собой. Благодаря аутогенному взаимодействию частицы продолжают наслаиваться друг на друга, образуя на волокнах многослойные конгломераты. Выглядят они так:

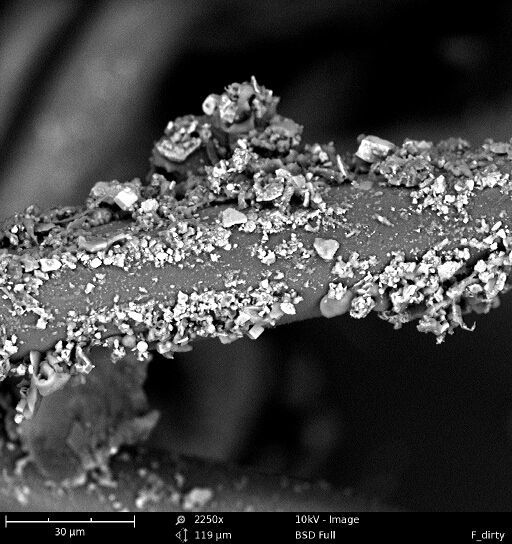

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 5

Природа адгезии и аутогезии – в молекулярном взаимодействии частиц друг с другом и с волокнами (силы Ван-дер-Ваальса). Эти силы появляются на расстоянии от одного до нескольких сот диаметров частиц. Для мельчайших частиц притяжение к волокну и пылевому слою настолько большое, что частицы оседают в HEPA-фильтре фактически навсегда. Цифры это подтверждают: для частиц меньше 10 мкм прочность пылевого слоя на разрыв – больше 600 Па.

Итак, из-за сил притяжения частица практически намертво прилипает к волокну HEPA-фильтра, стоит только коснуться его поверхности. Это объясняет удерживание частиц на фильтре, но по-прежнему нет ответа на вопрос:

Как мельчайшие частицы касаются волокна HEPA-фильтра?

Как мы выяснили, эффект сита тут ни при чем – мельчайшие частицы свободно пролетают через поры. В фильтрах НЕРА действуют другие механизмы.

Любая частица удерживается в воздушном потоке, и, если в фильтре не возникают силы, отклоняющие частицу от линии тока воздуха в сторону волокна, то осаждения не будет. В результате частица проскочит через фильтр вместе с потоком. Поэтому вопрос «Как частицы касаются волокна?» можно перефразировать: «Как частицы выходят из воздушного потока?» И ответ на него будет разным, в зависимости от размера и массы частицы.

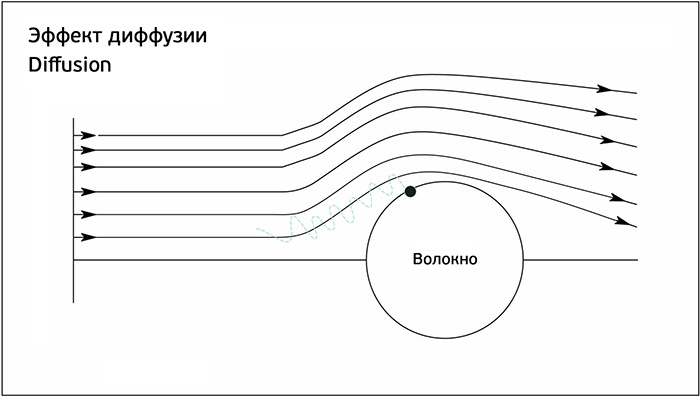

Самые мелкие частицы (с диаметром меньше 0,1 мкм) обладают небольшой массой и постоянно находятся в хаотичном броуновском движении. Их траектория постоянно колеблется относительно линии тока воздуха. В ходе колебаний частица выходит из потока, касается волокна и осаждается. Это эффект диффузии:

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 6

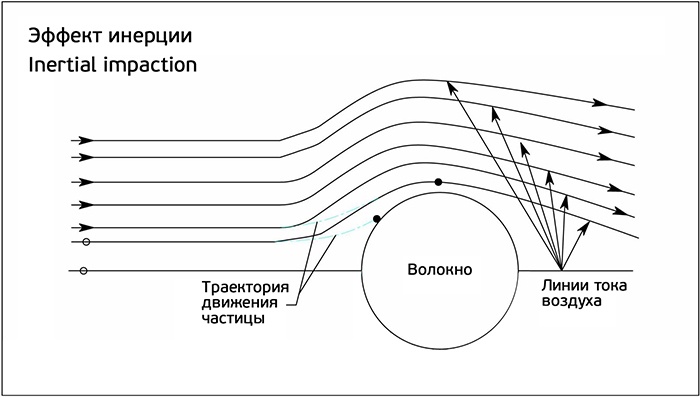

Более крупные частицы (с диаметром больше 0,3 мкм) весят больше, поэтому их колебания относительно линии тока меньше либо отсутствуют вообще. Такие частицы осаждаются по другому механизму. На модели видно, что линии воздушного потока искривляются вблизи волокна, огибая препятствие. Крупные и тяжелые частицы за счет инерции выходят из воздушного потока, сталкиваются с волокном и осаждаются. Это эффект инерции:

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 7

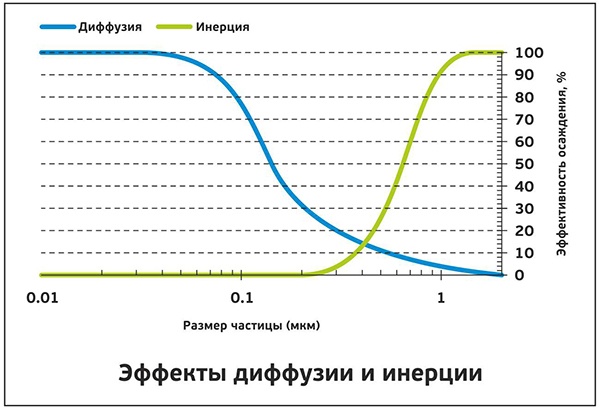

Диффузионный и инерционный эффекты дополняют друг друга: один отвечает за фильтрацию самых мелких частиц, другой – более крупных:

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 8

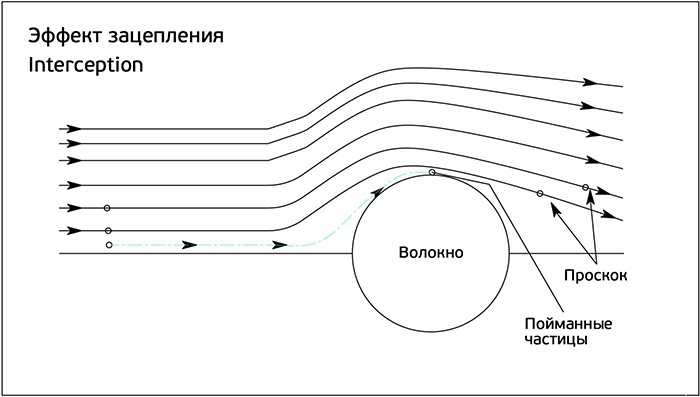

Сложнее всего посадить на волокно частицы с «промежуточным» размером. Их инерция еще недостаточно большая, а диффузия уже работает слабо, так как колебания их траектории относительно линии тока уже не такие сильные. Поэтому такие частицы с большей вероятностью остаются в потоке и огибают волокна вместе с воздухом. Их называют частицами с максимальной проникающей способностью, Most Penetrating Particle Size (MPPS). И для их осаждения наибольшее значение имеет последний механизм – эффект зацепления:

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 9

Эффект зацепления работает, когда частица приблизилась к поверхности волокна на расстояние своего радиуса. Такого касания достаточно для ее осаждения. Этот механизм работает не только для MPPS. Он универсальный и действует для частиц любого размера. Пылинки могут оставаться в воздушном потоке, совершать диффузионные колебания относительно линии тока или вылетать из потока благодаря инерции – в любом случае, если частица коснулась волокна, она осаждается.

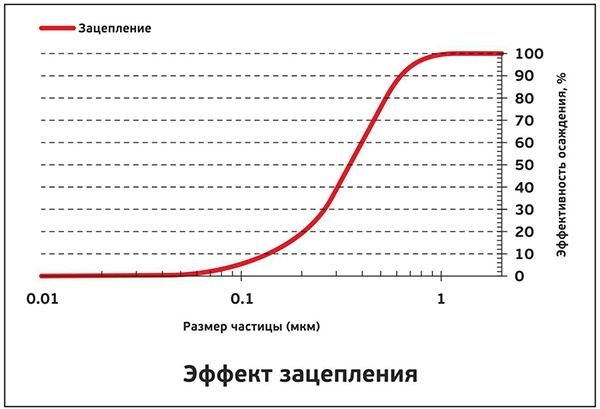

Эффективность этого механизма зависит от размера частицы. Чем больше частица, тем вероятнее она коснется волокна. В этом эффект зацепления похож на эффект сита, потому и график почти одинаковый (естественно, с привязкой в другому диапазону частиц):

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 10

В действительности в HEPA-фильтре на частицу одновременно действуют все механизмы, поэтому общая эффективность HEPA-фильтра равняется сумме вкладов каждого эффекта:

ηобщая = ηсита + ηзацепления + ηинерции + ηдиффузии

Если постоянно нагружать HEPA аэрозолем с крупными частицами, то срок работы фильтра значительно сокращается. Это происходит из-за эффекта сита: крупные частицы быстро забивают фильтр и снижают его проницаемость. Чтобы избежать эффекта сита, перед HEPA-фильтром устанавливают один или несколько префильтров более низкого класса: G и/или F. Они защищают HEPA от преждевременного засорения. Если префильтры стоят, то HEPA работает строго «по специальности» — фильтрация мелкодисперсных частиц. Таким образом, остаются три эффекта:

ηобщая = ηзацепления + ηинерции + ηдиффузии

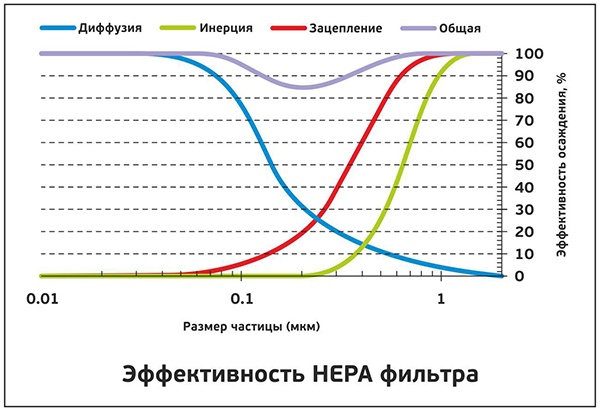

Если сложить все три графика эффективности для каждого механизма, то получим ту самую кривую общей эффективности HEPA-фильтра, которую мы показывали в начале статьи:

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 11

Как видим в диапазоне MPPS (примерно от 0,1 до 0,3 мкм) общая эффективность HEPA-фильтра «падает в яму». И именно по MPPS измеряют общую эффективность. HEPA-фильтра класса H10 (по новой номенклатуре E10) работает с эффективностью более 85%, а фильтра класса H11 (E11) – более 95%. Это значит, что в HEPA-фильтре E11 осаждаются 95 из 100 частиц MPPS. При этом остальные частицы осаждаются с вероятностью почти 100%, но итоговую эффективность принято указывать по MPPS, 95%.

От чего зависит эффективность HEPA-фильтра?

Эффективность HEPA зависит не только от размеров фильтруемых частиц, но и от параметров самого фильтра:

  • Диаметр волокон в HEPA-фильтре
  • Плотность упаковки волокон
  • Материал волокон

Чем тоньше волокна и чем плотнее они упакованы, тем больше площадь их соприкосновения с частицами. И чем лучше волокна «цепляют», тем эффективнее осаждение. Если материал, из которого сделан фильтр, обладает высокой удельной проводимостью, то волокна могут заряжаться в воздушном потоке. В этом случае между волокнами и частицами возникают силы электростатического притяжения (силы Кулона). Они дополнительно увеличивают эффективность HEPA-фильтра. Подробнее этот эффект мы здесь рассматривать не будем, про электростатическое осаждение расскажем в другой статье.

При осаждении частиц уменьшается расстояние между волокнами:

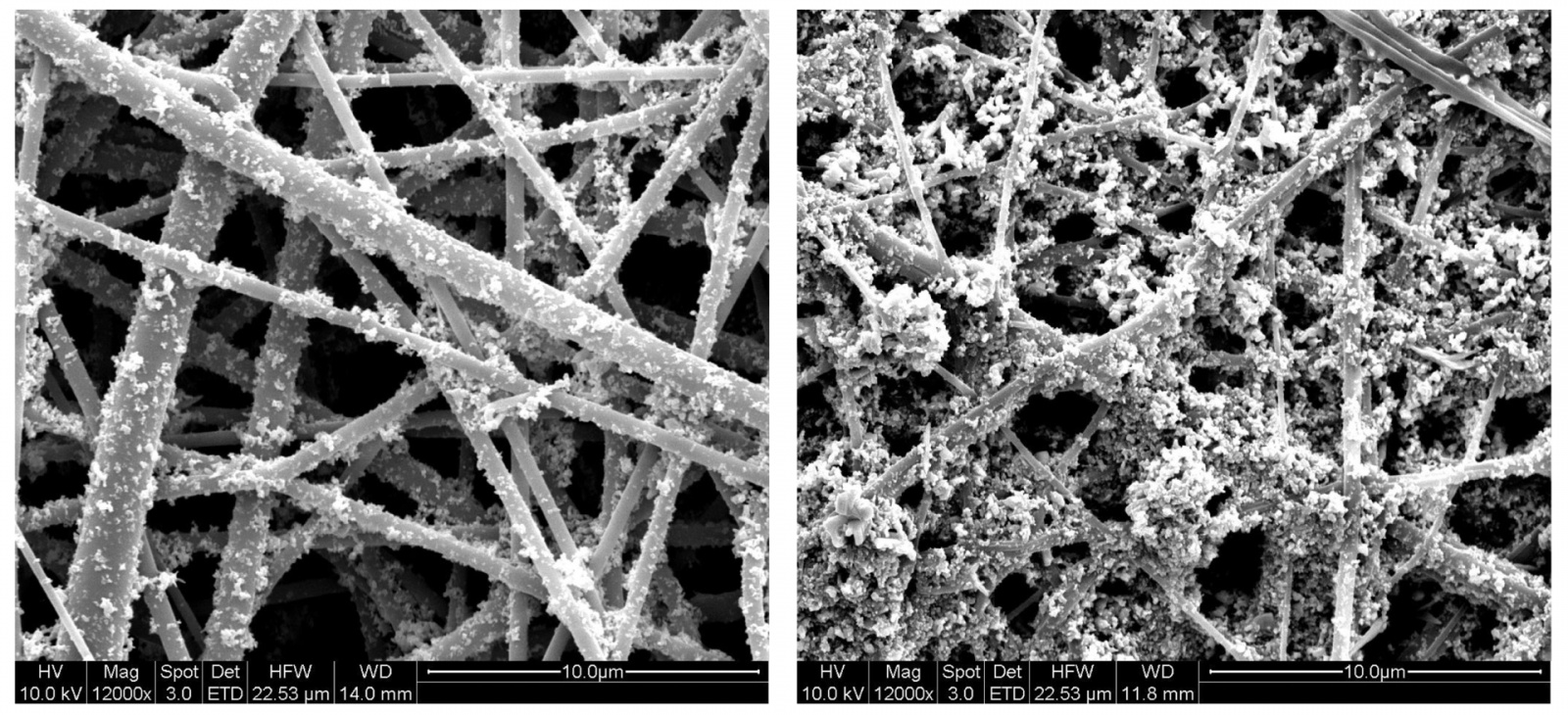

Что такое HEPA-фильтр: принципы работы и неочевидные факты - 12

В результате фильтра площадь волокон увеличивается, и с этим связан парадоксальный факт: со временем эффективность HEPA не уменьшается, а растет. С другой стороны, при загрязнении уменьшается проницаемость фильтра, увеличивается его сопротивление, растет перепад давления на фильтре и, как следствие, уменьшается производительность прибора, в котором тот установлен. Если фильтр забился полностью и производительность прибора упала почти до нуля, единственный выход – заменить фильтр. Частота замены зависит от емкости фильтра. Этот показатель определяет, как много пыли сможет осадить HEPA, прежде чем перепад давления на нем станет критическим.

Теперь, когда мы имеем представление о HEPA-фильтре, соберем по пунктам принцип его работы:

  1. В фильтр попадает воздушный поток с пылинками разного размера, от 10 мкм и меньше
  2. Крупные частицы выходят из воздушного потока благодаря эффекту инерции, мелкие частицы – благодаря эффекту диффузии
  3. На фильтре оседают все частицы, которые вышли из потока и коснулись волокна
  4. На волокне частицы прочно удерживаются благодаря силам притяжения (Ван-дер-Ваальса)

Также соберем в одном месте все неочевидные факты о HEPA-фильтре:

  • HEPA-фильтр может задерживать частицы всех размеров
  • Пыль задерживается в HEPA-фильтре практически навсегда. Пылесосить HEPA бесполезно – только менять.
  • Со временем эффективность HEPA-фильтра только растет.

На этом пока все: мы рассказали про принципы осаждения и удержания мелкодисперсной пыли в HEPA-фильтрах. Если у вас есть вопросы, будем рады ответить на них в комментариях.
