Интерстеллар: внутри черной дыры и тессеракта

в 8:35, , рубрики: видео, интерстеллар, кино, компьютерная графика, научная фантастика, спецэффекты, тессеракт, физика, черная дыра

Меня зовут Андрей Колокольцев. По роду деятельности меня давно интересуют истории о том, как именитые режиссеры, продюсеры, студии справляются с созданием тех или иных визуальных картин. Для первой моей публикации я выбрал кинофильм, который стал для меня аудиовизуальным откровением и настоящим эмоциональным аттракционом (это при просмотре в кино на экране IMAX, дома на телевизоре теряется 2/3 впечатлений). Вы не подпрыгните от неожиданности, так как в названии уже все прочитали — это фильма Кристофера Нолана «Интерстеллар». Несмотря на то, что интерес к нему давно угас, я хотел бы представить Вашему вниманию вольный перевод оригинальной статьи Майка Сеймура «Interstellar: inside the black art» от 18 ноября, 2014 года. Эта статья рассказывает о том, как создавалась визуализация «Гаргантюа» и других сцен из фильма — думаю, это будет интересно читателям пусть даже спустя 1,5 года.

Режиссер Интерстеллара Кристофер Нолан объясняет Мэттью Макконахи основы квантовой физики суть сцены

Работники цеха спецэффектов и компьютерной графики очень часто сталкиваются с необходимостью создать визуализацию того, чего еще никто никогда не видел. К этому добавляется требование современной киноиндустрии, чтобы все это выглядело реально, даже несмотря на то, что, собственно, никто толком и не представляет, как это, вообще, может выглядеть. В фильме Кристофера Нолана «Интерстеллар», супервайзер спец.эффектов Пол Франклин и команда Double Negative должны были создать визуализацию вещей не из нашего измерения, при том при всем максимально приближенную не только к квантовой физике и релятивистской механике, но также и к нашему общему пониманию квантовой гравитации.

Стало удачей, что среди основной команды Double Negative был Оливер Джеймс, главный научный сотрудник с Оксфордским образованием в сфере оптики и атомной физики, а также глубоким понимание релятивистских законов Эйнштейна. Также как и Франклин, он работал с главным продюсером и научным консультантом Кипом Торном. Торн должен был рассчитать сложные математические уравнения и отправить их Джеймсу для перевода в высококачественные рендеры. Требования, предъявляемые к фильму поставили перед Джеймсом задачу не просто визуализировать объясняющие дуговые траектории света расчёты, но также визуализировать и поперечные сечения лучей света, меняющих свой размер и форму на протяжении путешествия через черную дыру.

Код Джеймса был всего лишь частью общего решения. Рука об руку он работал с руководителем художественной команды, супервайзером эффектов компьютерной графики Евгением фон Танцельманом, который добавил аккреционный диск, а также создал галактику и туманность, искажающиеся как только свет от них проходит мимо черной дыры. Не менее трудной стала задача демонстрации того, как кто-то входит в четырехмерный тессеракт, совмещенный с трехмерным пространством комнаты маленькой девочки – и все это в том виде, чтобы зритель понял, что вообще происходит на экране.

В этой статье мы расскажем про некоторые ключевые кадры, созданные Double Negative, а также про предваряющие их научные исследования. Обратите внимание, что в дальнейшем материале возможны спойлеры.

Создание черной дыры

Возможно одной из самых значительных заслуг в достижении Нолановской задачи максимального реализма является изображение черной дыры Гаргантюа. Получив входные данные от Торна, создатели фильма приложили все усилия, чтобы показать поведение света в черной дыре и червоточине. Для «Double Negative» эта задача вызвала необходимость в написании полностью нового физического рендерера.


Вид с камеры на круговой экваториальной орбите черной дыры, вращающейся с 0,999 ее максимально возможной скорости вращения. Камера находится на расстоянии r=6.03 GM/c^2, где M — масса черной дыры, G и c — постоянная Ньютона и скорость света, соответственно. Горизонт событий черной дыры находится на расстоянии r=1.045 GM/c^2.

«Кип объяснял мне релятивистские искривления пространства вокруг черной дыры», — рассказывает Пол Франклин, — «Гравитация, скручиваемая во времени, отклоняет от себя свет, создавая явление, называемое линзой Эйнштейна, гравитационной линзой вокруг черной дыры. А я в этот момент думал, как же мы можем создать такое изображение и есть ли какие-то примеры, с подобным графическим эффектом, на которые мы бы могли опереться.»

«Я отсмотрел самые базовые симуляции, созданные ученым сообществом», — добавляет Франклин, — «и подумал, ок, движение этой штуки настолько сложное, что придется нам с нуля делать свою собственную версию. Затем Кип стал очень тесно работать с Оливером Джеймсом, нашим главным научным сотрудником, и его департаментом. Они использовали расчеты Кипа, чтобы получить все световые пути и пути трассировки лучей вокруг черной дыры. Помимо этого Оливер работал над насущными вопросами, как все это воплотить в жизнь при помощи нашего нового рендерера DnGR (Double Negative General Relativity).»

Для нового рендерера потребовалось установить все важнейшие параметры для их цифровой черной дыры. «Мы могли установить частоту вращения, массу и диаметр», — объясняет Франклин. «В сущности, это единственные три параметра, которые Вы можете изменять в черной дыре – то есть, это все, что у нас есть для ее измерения. Мы потратили огромное количество времени, работая над тем, как рассчитать пути пучков света вокруг черной дыры. Вся работа шла достаточно интенсивно – целых шесть месяцев ребята писали программное обеспечение. У нас была ранняя версия черной дыры, как раз, ко времени завершения периода препродакшена фильма.»


Покоящаяся черная дыра разгоняется до скорости вращения в 0,999 от возможной; далее камера приближается к черной дыре от радиуса 10 GM/c^2 к радиусу r=2.60 GM/c^2, продолжая двигаться по круговой экваториальной орбите. Огромная тень от черной дыры искажается в прямоугольную форму из-за преобразования сверического изображения с камеры на плоский дисплей.

Эти ранние образы использовались в виде огромных картин для заднего фона снаружи корабля – таким образом, у актеров было, на что смотреть во время съемки. То есть не использовалось ни одного зеленого экрана, просто позже сотрудники Double Negative заменили используемые ранние образы конечными, подправив некоторые звездные скопления. «Большая часть кадров из-за плеча астронавтов, которые Вы видите в прокатной версии фильма», — отмечает Франклин, — «это реальная съемка. У нас было множество кадров, которые не вошли в общий список кадров с визуальными эффектами, хотя для их создания была проделана грандиозная работа.»

Эти «прямые» съемки на камеру стали возможны благодаря сотрудничеству Double Negative и доктора физических наук Хойте Ван Хойтема. Для подсветки полученных фоновых изображений использовались прожекторы, с совокупным световым потоком в 40 000 люмен за сцену.»


Та же самая симуляция только крупнее. Здесь отчетливо видна структура света звездного неба, пропущенного через гравитационную линзу. На краю черной дыры горизонт движется на нас со скоростью близкой скорости света.

«Нам необходимо было перемещать и перенастраивать прожекторы исходя из задач сцены», — продолжает Франклин, — «Вообще, на то, чтобы все правильно настроить, можно было бы потратить целую неделю, но в некоторых случаях все должно было быть готово за 15 минут. Ребята работали так усердно, ведь прожекторы – это огромные неповоротливые махины – каждый весил порядка 270 килограмм. У нас было две специально изготовленных клетки, закрепленных на большой электрической лебедке с возможностью перемещать ее вдоль и поперек павильона, соответственно, мы могли использовать ее для расстановки прожекторов. По рации я объяснял ребятам с прожекторами, как калибровать их, попутно переговариваясь с человеком, управляющим грузоподъемниками, носящимимся над плотно забитой людьми площадкой.»

Создание волн

В фильме Купер (Мэттью Макконахи), Амелия (Энн Хэтуэй), Дойл (Вес Бентли) и ИИ робот КЕЙС посещают полностью покрытую водой планету, волны на которой из-за очень близкого расположения к Гаргантюа достигают необычайных. Зрители уже видели тридцатиметровые волны в других фильмах, но согласно истории, этого было мало – по сценарию волны должны были быть более километра в высоту. Чтобы дать зрителю почувствовать эту высоту, Double Negative должны были переосмыслить стандартный подход к созданию воды. «Когда Вы берете объекты такого масштаба», — объясняет Франклин, — «все характеристики, которые Вы ассоциируете с волнами, такие как буруны и завитки на вершине, просто пропадают, так как становятся незаметными относительно такой массы воды – то есть волна становится больше похожа на движущуюся гору из воды. Именно поэтому мы потратили много времени, работая над превизуализацией и раздумывая, как мы можем использовать такие масштабы волн и небольшой космический корабль Рэйнджер, смываемый ими. Важнейший момент сцены – когда волна настигает Рэйнджер и поднимает его высоко над поверхностью. И Вы видите, как корабль движется по волне вверх, становится все меньше и вдруг вообще теряется на ней. Это был ключевой момент для ощущения масштаба происходящего.»

Энн Хэтуэй в роли Амелии на водной планете

Художники Double Negative управляли волнами посредством анимации деформаторов, эффектно изменяя их в каждый ключевой кадр. «Это дало нам базовую форму волны,» — говорит Франклин, — «но чтобы воспринять эту картинку, как реальную, мы должны добавить пену на поверхности, интерактивные брызги, водные завихрени и всплески. Для этого мы использовали свою внутреннюю разработку, называемую Squirt Ocean. Ну и, конечно же, после было много дополнительной работы в Houdini.»

Кадры создавались в высоком разрешении IMAX. Это требование несколько ограничивало количество времени, отведенное для всех возможных итераций Double Negative. «Я смотрел часть с анимацией волны, говорил «отлично, давайте добавим все остальное», — смеется Франклин, — «а затем я должен был ждать около полутора месяцев, чтобы все это снова вернулось ко мне – такой длительный процесс был обусловлен именно разрешением IMAX. Как Вы понимаете, мы не могли тратить время впустую, ведь обычно весь процесс делился на множество итераций, а в тот раз у нас было максимум три.»

Робот КЕЙС, спасающий Амелию от приливной волны, и его двойник ТАРС, на самом деле, были 80-ти килограммовыми металлическими куклами, управляемыми исландским артистом Биллом Ирвином. Кристофер Нолан хотел, чтобы в фильме было как можно больше реальных элементов, и вместо того, чтобы, как многие, просто нарисовать его, Double Negative необходимо было заниматься удалением исполнителя, находящегося позади робота.

Когда КЕЙС реконфигурирует себя для прохода по воде, а затем катится к Амелии, хватает ее и уносит прочь, в кадре совмещаются два решения: практическое и цифровое. «В этом кадре», — рассказывает Франклин, — «находилась построенная маленькая водная буровая установка, закрепленная на квадроцикле. То есть мы могли кататься «сквозь» воду и получать прекрасные интерактивные брызги и всплески. Также на квадроцикле у нас был установлен специальный подъемник с руками робота, на котором мы могли перевозить двойника Энн Хэтуэй. То есть вся эта конструкция ездила и «резала» воду, а нам оставалось только убрать ее с изображения и заменить цифровой версией робота.»

Double Negative постаралась максимально ограничить количество моментов с цифровыми роботами, делающими необычные вещи. Таковыми моментами были бег через воду, посадка робота в корабль, бег по леднику и некоторые моменты с отсутствующей гравитацией. «Что мы давно заметили, так это то, что ты можешь заставить цифровые моменты работать только в том случае, если совместишь их с реальными», — говорит Франклин, — «Например, в кадрах, где робот забирается в корабль, в самом конце отрезка мы уже видим реальную версию робота, не цифровую. То есть сцена заканчивается кадрами с реальностью, а это помогает почувствовать сцену, как действительно настоящую.»

Внутри тессеракта

В фильме некто «они» оказываются «нами», только достаточно продвинутыми, чтобы помочь Куперу связаться с его дочерью, находящуюся на Земле годами ранее. Так как во вселенной квантовых и релятивистских законов путешествия во времени невозможны, история решает этот вопрос так, что Купер покидает наше трехмерное пространство и попадает в гиперпространство высшего порядка. Если наша вселенная отображается как 2D диск или мембрана, то гиперпространство будет коробкой, окружающей эту мембрану в трех измерениях. Путь к осмыслению этого в том, что каждое измерение требует для его отображения на 1 измерение меньше. Таким образом, трехмерное пространство рисуется как 2Д диск, а трехмерное окружение вокруг этого диска (физики называют ее брана) – на одно измерение выше мембраны.

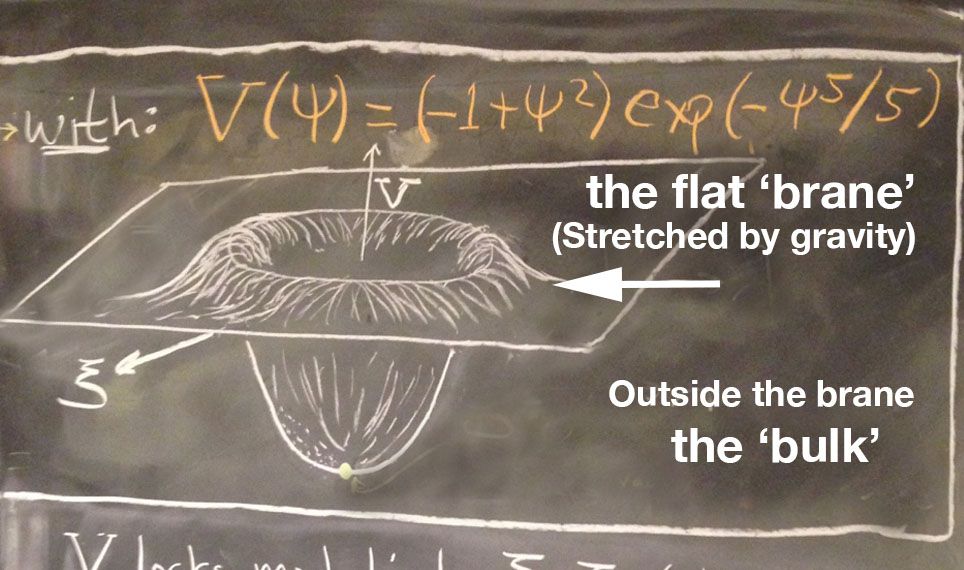

Изображение, нарисованное Кипом Торном, объяснящее, что такое брана и мембрана

В фильме персонаж Майкла Кейна, Профессор Брэнд, пытается разгадать гравитационные аномалии. На досках в фильме отчетливо видна попытка решить задачу в 4-х и 5 измерениях. В фильме говорится, что если Брэнд сможет понять эти аномалии, их можно будет использовать, чтобы менять гравитацию на Земле и поднять огромную спасающую человечество конструкцию в космос.

Тогда как переход из трехмерного пространства в четырехмерное не решает проблемы путешествий во времени, в фильме это позволяет Куперу отправлять гравитационные волны обратно во времени. Он может видеть любое время, но может только вызывать рябь в этих отрезках времени – гравитационная рябь, которую и пытается понять дочь Купера, Мёрфи.

Работой команды Double Negative было визуально продемонстрировать четырехмерный тессеракт, который будущие «мы» предоставляют Куперу, чтобы тот смог вызывать гравитационные волны. Это было бы легко осуществимо, если делать это в символическом смысле или в виде сновидения, но команда Double Negative решила визуализировать четырехмерный тессеракт в более выразительном виде, создав концепт, который был бы, конечно, гипотезой, но ее можно было бы использовать даже для обучения. Именно в этот момент снова появился Торн.

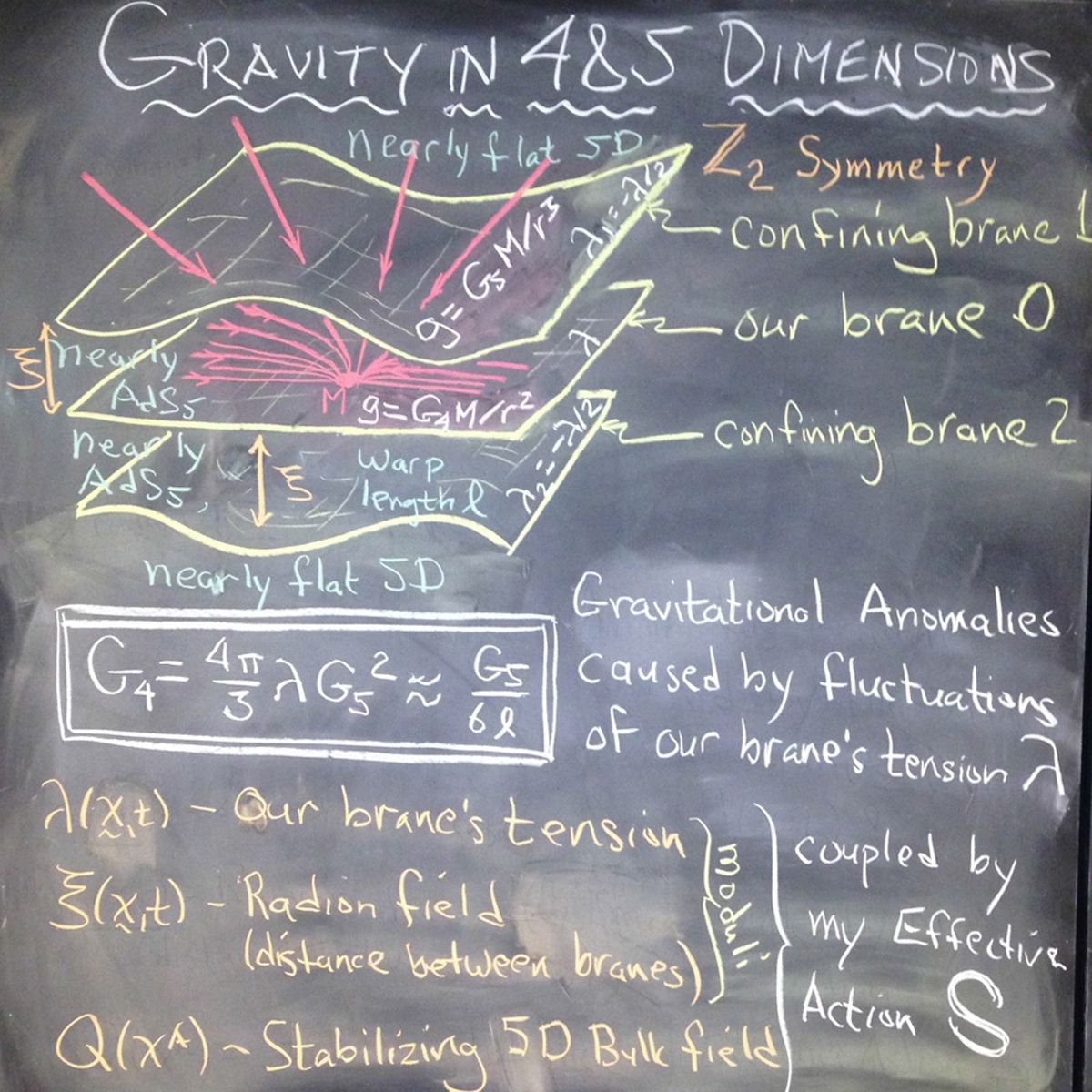

Формулы Кипа Торна, объясняющие гравитацию в четырех и пяти измерениях. Обратите внимание, что здесь «наша» брана зажата как сэндвич между двумя альтернативными реальностями или другими бранами.

Чтобы понять решение Double Negative, стоит понять природу измерений высшего порядка. Если объект покоится, допустим, мяч – для двухмерного пространства — это круг; для одномерного – линия. Если смотреть на этот круг в трехмерном пространстве, то мы увидим мяч (сферу). А вот что станет с ним, если перейти к четырехмерному пространству? Одна из теорий, которая была основой к нашему ежедневному размышлению, была представить четвертое пространство, как время. Тогда выходит, что тот же самый мяч, но не покоящийся, а прыгающий, и в бесконечно малый промежуток времени виден как тот же мяч. Но на протяжении всего пути он создает фигуру в виде трубы с полусферическими краями. То есть в четырехмерном пространстве мяч – это труба, а сфера – трехмерная проекция этой четырехмерной фигуры.

Если куб в трехмерном пространстве будет с течением времени менять свою форму, например, расти, то он же в четырехмерном пространстве будет изображаться, как коробка, которая со временем перерастает в большую коробку, отображая все состояния трехмерной коробки в течение всего времени ее существования. Она может анимироваться и менять форму так, как показано в этом видео:

По логике фильма, если Вы попадете в этот тессеракт, Вы сможете увидеть трехмерное пространство в любой момент времени его существования, например, в виде линий, уходящих в прошлое и будущее. Более того, если учесть предположение, что существует бесконечное множество параллельных реальностей, Вы увидите все линии всех возможных параллельных реальностей, уходящих в бесконечное множество направлений. Именно это и есть концептуальное решение четырехмерного пространства, с которым работала студия. «Нити» времени, которые видит Купер, выглядят как струны, и касаясь их, он может вызывать гравитационные вибрации, таким образом, общаясь со своей дочерью. Это действительно блестящий кусочек художественной научной визуализации!

Но как это снимать?

Установка Нолана, что при съемке актеры должны взаимодействовать с окружением распространялась и на тессеракт. После попадания в черную дыру Купер оказывается четырехмерном пространстве, в котором он может видеть любые объекты и их «нить» времени. «Крис сказал, что несмотря на то, что это очень абстрактная концепция, он очень бы хотел построить что-то, что мы могли бы снимать в реальности», — рассказывает Франклин, — «Он хотел увидеть Мэттью, физически взаимодействующего с «нитями» времени, в реальном космосе, а не болтающегося напротив зеленого экрана.»

Это подвигло Франклина обдумать, как воплотить визуализацию тессеракта. «Я провел уйму времени, ломая голову, как же реализовать все это в реальном пространстве», — рассказывает он, — Как показать все эти временные «нити» всех объектов в одной комнате, и чтобы это было понятно в физическом смысле. Ведь опасность была в том, что пространство получится настолько загроможденным «нитями», что придется придумывать, как выделить среди них нужные моменты. Плюс к этому было крайне важно, чтобы Купер не только видел «нити» времени, но и видел их обратную реакцию на взаимодействие, и при этом еще мог сам взаимодействовать с предметами в комнате дочери.»

Финальный вид «открытой решетчатой структуры» был вдохновлен именно концепцией тессеракта. «Тессеракт – трехмерная проекция четырехмерного гиперкуба. Он имеет красивую решетчеподобную структуру, так что мы примерно понимали, что будем делать. Долгое время я рассматривал развертки из выполненных на большой выдержке фотографий (slit-scan photography) и то, как эта техника позволяет отобразить одну и ту же точку в пространстве во все моменты времени. Фотография сама по себе превращает время в одно из измерений конечного изображения. Комбинация этой техники съемки и решетчатой структуры тессеракта позволила нам создать эти трехмерные «нити» времени, как бы вытекающие из объекта. Комнаты – это фотографии, моменты, встроенные в решетчатую структуру «нитей» времени, среди которых Купер может искать нужные, перемещая их назад и вперед.»

«Мы закончили строить одну секцию этой физической модели с четырьмя повторяющимися секциями вокруг», — рассказывает Франклин, — «Затем на компьютере мы размножили эти секции до бесконечности таким образом, что куда бы Вы не взглянули, они уходили в вечность. Также во время съемки мы использовали множество реальных проекций. Мы подкладывали активные «нити» времени под реальные секции, используя проекторы. Это дало нам ощущение дрожи и фебрильной энергии – вся информация перетекала вдоль этих «ните» из секции в секцию и обратно. Но, конечно же, каждое изображение финальной версии фильма помимо всего прочего содержит в себе безумное количество цифровых эффектов, встроенных в сцену.»

Но некоторые моменты вынуждали Double Negative перейти полностью на цифровые визуальные эффекты – таким моментом было, например, движение Купера через тоннели тессеракта. «У нас не было достаточного количества секций тессеракта, чтоб отснять это перемещение, поэтому мы снимали Мэттью среди проекционных экранов, на которых вокруг него отображался предчистовой вариант визуализации этой сцены – так что ему было, с чем взаимодействовать», — рассказывает Франклин, — «Актерам все это безумно нравилось, потому что в противовес съемок на зеленом экране, у них было, на что смотреть. Позже мы заменили эту версию на высококачественную финальную, только лишь в некоторых моментах оставив предчистовую, так как она просто оказалась не в фокусе и была не видна.»

Франклин также отмечает, что немало цифровых эффектов, удаления троссов и огромное количество ротоскоупинга (roto, rotopaint) потребовалось, чтобы закончить эти сцены. В реализации эффектов, выполненных полностью при помощи компьютерной графики, тоже были определенные сложности. Например, в той части, где тессеракт закрывается и начинает разрушаться. «Мы взяли компьютерную геометрию тессеракта, и пропустили ее через вращение гиперкуба. Ребята работали над тем, как воплотить в жизнь трансформацию вращения гиперкуба и применить ее напрямую к геометрии тессеракта, который мы создали. Для меня это был особенный момент. Когда я увидел результаты, я понял, что это идеально, именно то, что я хотел.»

Другой сложной частью по словам Франклина был момент, когда Купер взаимодействует с пылью и рисует двоичный код на полу во время шторма. «Мы должны были работать с движениями Мэттью на площадке в объеме тессеракта и сделать так, чтобы они взаимодействовали с чем-то, что действительно заставляло эти формы появляться на полу в комнате перед ним.»

Спасибо! Надеюсь, Вам было интересно, и мы встретимся с вами в следующий раз на рассказе о том, чего так старался избегать Кристофер Нолан — кейинге.
