16 августа ракета «Великий поход-2» вывела на орбиту китайский спутник QSS. Перед ним стоит революционная задача: реализовать схему квантового распределения ключа между Пекином и Веной, на расстоянии более 7000 километров. Сегодняшний рассказ – о деталях этой миссии и подобных экспериментах в прошлом и будущем.

Квантовая криптография в космосе или Что внутри китайского спутника? - 1

Линии квантовой криптографии, впервые появившиеся под Женевой, сегодня успешно растут по всему миру. К сожалению, пока что их длина не превышает пары сотен километров, и причина этого весьма банальна: поглощение света в оптоволокне. Именно эта проблема стимулировала работы по квантовой криптографии по воздуху, а теперь – и в космосе: в вакууме проблема затухания света попросту отсутствует.

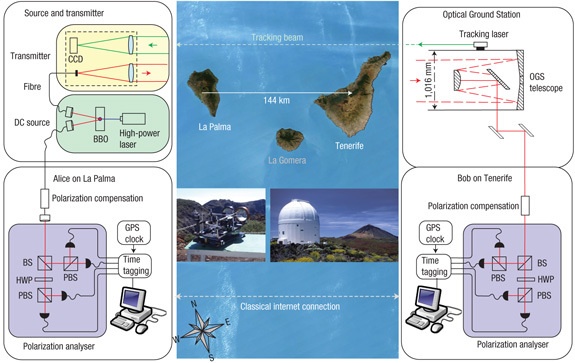

Идея вывести квантовые коммуникации на орбитальный уровень не нова, но путь к ее реализации оказался долог. Прежде всего, нужно было убедиться, что это реально сделать хотя бы в воздухе. Наиболее примечательным оказался эксперимент 2007 года на Канарских островах, где ключ распределяли между Ла Пальма и Тенерифе (расстояние между ними 144 км).

Квантовая криптография в космосе или Что внутри китайского спутника? - 2

Попутно удалось убедиться, что флуктуации атмосферы мешают, но не сильно. А еще стало понятно, что в роли приемника обязательно нужно использовать телескоп: он большой и в него легче «прицелиться».

Следующий вопрос: а реально ли вообще послать одиночный фотон в космос, или он потеряется по дороге? Проверялось это при помощи телескопа на юге Италии: слабый импульс света посылался через него на спутник-отражатель, который возвращал свет обратно в тот же телескоп. Оставалось посчитать процент вернувшихся фотонов – он оказался маленьким, но вполне адекватным для практических применений.

Квантовая криптография в космосе или Что внутри китайского спутника? - 3

Схема эксперимента.

Квантовая криптография в космосе или Что внутри китайского спутника? - 4

Спутники-отражатели: LAGEOS на уголковых отражателях (NASA, 1976) и BLITS на линзе Люнберга (Роскосмос, 2009). Их основное назначение – геодезия: уточнение формы Земли, изучение движения тектонических плит.

Еще через пару лет профессор Цзяньвэй Пан из института Хэфея становится самым молодым ученым, избранным в Китайской академию наук. Там он практически в одиночку убеждает руководство начать работу над своей давней мечтой – полноценным спутником для квантовой криптографии. Работы начались в 2011 году и должны были занять пять лет – как мы видим, разработчики оказались на редкость пунктуальны.

Квантовая криптография в космосе или Что внутри китайского спутника? - 5

Что планируется сделать

Основных задач у спутника три.

1. Квантовое распределение ключей между Пекином и Веной. Перед этим планируется проверить оба канала связи поодиночке: сначала сгенерировать ключ между спутником и Пекином, затем – между спутником и Веной.

Квантовая криптография в космосе или Что внутри китайского спутника? - 6

Почему именно Вена? Так сложилось исторически: в Вене работает Антон Цайлингер – бывший научный руководитель Пана и один из авторов экспериментов на Канарских островах и в Италии. Если эксперимент пройдет успешно, то следующими в очереди связаться с Пекином могут оказаться телескопы в Германии и Италии.

2. Запутанность на огромных расстояниях. В этом эксперименте планируется сгенерировать на спутнике два запутанных фотона и отправить их на Землю: один – на юг Китая, другой – в Тибет. Если после такого полета запутанность сохранится (а расстояние между телескопами – свыше тысячи километров), то этот эксперимент не только побьет все существующие рекорды, но и проложит дорогу для распределения ключа при помощи запутанных частиц.

3. Квантовая телепортация. Планируется телепортировать квантовое состояние с Земли на спутник. Для этого спутник сгенерирует два запутанных фотона, после чего один из них отправится на Землю. Ну а собственно телепортация получается путем хитрых манипуляций с запутанными фотонами.

Если все задачи будут выполнены успешно, то Пан мечтает о запуске нескольких подобных спутников и зарождении «квантового интернета». А еще о квантовой криптографии между Землей и Луной в рамках китайской лунной программы. Но у китайского государства, по всей видимости, другие планы: они хотели бы использовать квантовую криптографию для безопасного общения с администрацией одного из мятежных регионов на севере Китая.

FAQ по квантовой криптографии

Как передается сообщение по квантовому каналу связи?
Никак. Квантовая связь позволяет Алисе и Бобу сгенерировать секретный ключ, который невозможно перехватить. После этого они шифруют им свои сообщения и отправляют их по классическим каналам связи. Ключ, конечно же, одноразовый: после использования он выкидывается.

Почему ключ невозможно перехватить?
Отвечу нестандартно. Квантовая механика позволяет фотону нести больше одного бита информации. Но в процессе чтения реально прочитать только один бит. Поэтому злоумышленнику надо знать, как именно считать посланную информацию – иначе она будет потеряна.

Важное условие для этого – Алиса всегда должна передавать Бобу ровно один фотон. Если она пошлет два одинаковых фотона, то Ева (злоумышленник) сможет завладеть одним из них, а Боб этого даже не заметит.

То есть лазеек нет в принципе?
Скажем так, физический принцип безупречен. Но лазейки остаются: однофотонные источники иногда посылают по два фотона, детекторы одиночных фотонов можно засветить ярким лучом, переключение вращателей поляризации можно отследить по скачку тока и так далее. Квантовая криптография – это новая Энигма, и реально ли ее взломать, пока непонятно.

Можно ли распределять ключ еще как-нибудь?
С одиночными фотонами работать тяжело. Недавно научились делать то же самое при помощи слабых пучков, хитрым образом меняя их интенсивности. Такие состояния называются decoy states (русского названия не знаю, вероятно, что-то типа имитирующих состояний).

Еще можно генерировать ключ при помощи запутанных фотонов: один остается у Алисы, второй отправляется Бобу. А можно вообще доверить распределение ключа доверенному лицу: он будет генерировать два фотона и отправлять один Алисе, второй – Бобу. У такого способа есть свои преимущества (например, проще проверяется целостность канала связи), но его гораздо сложнее реализовать.

Так, теперь напомни, что такое запутанные частицы.
Берем коробку с парой ботинок и не глядя, наощупь засовываем один ботинок в один мешок, второй – в другой мешок. Мы не знаем, в каком мешке левый ботинок, а в каком – правый. Но мы уверены, что в разных мешках лежат разные ботинки.

То же самое с запутанными частицами. За одним исключением: ботинки сами еще не решили, кто из них левый, а кто – правый. Решается это в момент открывания мешка (то есть измерения частицы).

Космический детектив: что внутри спутника

Неудивительно, что информацию по космической программе Китая найти очень сложно. Информации по QSS тоже крайне мало, и собирать ее пришлось по крупицам. Основным источником оказались научные публикации Пана – в том числе в китайских журналах, которые даже гугл не очень-то индексирует :).

Прежде всего, спутник нужно невероятно точно наводить на наземные телескопы. И телескопы на спутник тоже. Для этого и спутник, и телескоп светят друг на друга зеленым и синим лазером, после чего наводятся на максимум луча партнера. Систему наведения разрабатывали сильно заранее и тестировали в лучших китайских традициях – на воздушном шаре.

Квантовая криптография в космосе или Что внутри китайского спутника? - 7

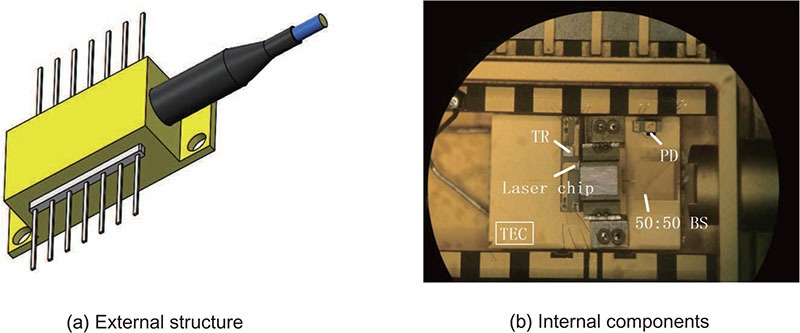

Следующий шаг – источник света для квантового распределения ключа. Пропускание атмосферы максимально для длины волны 700 нм (красный цвет), но гораздо проще работать на 850 нм (инфракрасный), так как эта длина волны используется в телекоме. Промышленный лазерный диод, термостабилизацию и обратную связь по интенсивности смонтировали в небольшом корпусе, адаптированном для космоса (я так и не понял, что именно там адаптировано – вероятно, размер):

Квантовая криптография в космосе или Что внутри китайского спутника? - 8

Диодов всего восемь, у них разные поляризации. Для передачи одного «бита» случайно выбираются диод и интенсивность. Вся оптика нежно утрамбована скомпонована в небольшой корпус. На спутнике этот источник находится в нескольких экземплярах.

Квантовая криптография в космосе или Что внутри китайского спутника? - 9

Красные круги на левой картинке – это оптоволокно: длины оптических путей от всех диодов должны быть одинаковы, поэтому свет от ближайших к выходу диодов нужно на какое-то время задержать в волокне.

Импульсы посылаются с частотой 100 МГц, но из-за особенностей протокола битрейт составляет всего 574 бит в секунду. Спутник находится в зоне прямой видимости в течение 5.5 минут, поэтому за один пролет можно сгенерировать ключ длиной 120 кбит. Не так уж и плохо.

Да, ключ между Веной и Пекином генерируется за два прохода: на первом пролете спутник создает ключ 1 с Пекином, на втором – ключ 2 с Веной, после этого шифрует ключ 2 ключом 1 и отсылает результат Пекину. Пекин расшифровывает сообщение, узнает ключ 2 и с его помощью общается с Веной.

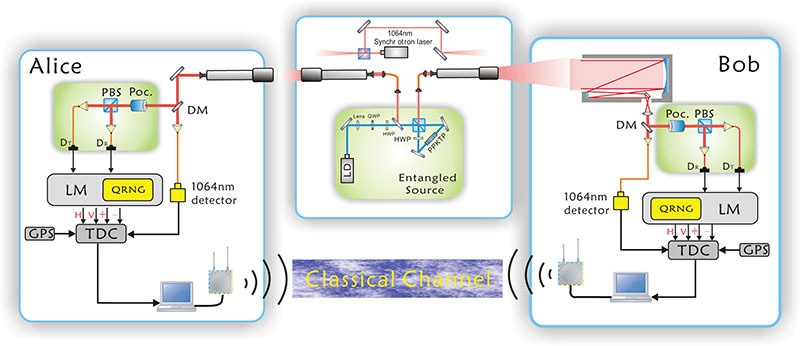

Для экспериментов с запутанностью и телепортированием нужен источник запутанных фотонов. Что-то похожее уже делала команда из Сингапура: для этого берется нелинейный кристалл, в котором свет лазера с длиной волны 405 нм расщепляется на пары запутанных фотонов с длиной волны 810 нм. Оба фотона отсылаются на два наземных телескопа, где происходит их детектирование.

Квантовая криптография в космосе или Что внутри китайского спутника? - 10

Источник запутанных фотонов – в середине. Чтобы телескопы не пропустили запутанный фотон, одновременно с ним на них посылается короткий лазерный импульс на другой длине волны, 1064 нм. Тестировали все это на том же озере, на котором запускали воздушные шары.

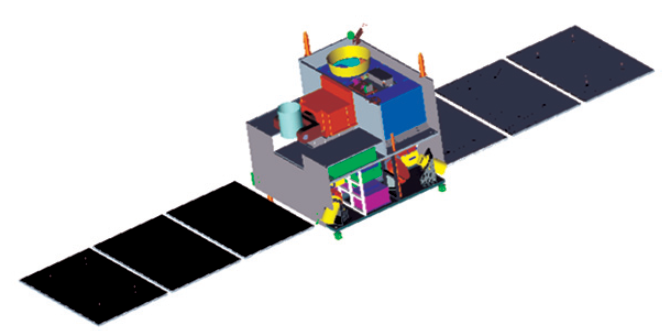

Ну и, наконец, сам спутник. Здесь все в лучших традициях китайской космонавтики: реально найти несколько фотографий в сборочном цехе (как на КДПВ) и вот такую схемку, из которой, честно говоря, мало что понятно:

Квантовая криптография в космосе или Что внутри китайского спутника? - 11

Уже сейчас у спутника три названия: QSS (Quantum Science Satellite), QUESS (Quantum Experiments at Space Scale) и Mozi (в честь древнекитайского философа Мо-Цзы). Весит он 500 кг, запущен на 500-км орбиту. Ожидаемый срок жизни – два года.

В остальном мире

Кроме безусловных фаворитов из Китая, в квантово-космической гонке участвуют коллективы еще из несколько стран:

Сингапур. Именно они запустили на орбиту первый источник запутанных фотонов. Получилось, к сожалению, только со второго раза, о чем я недавно рассказывал.

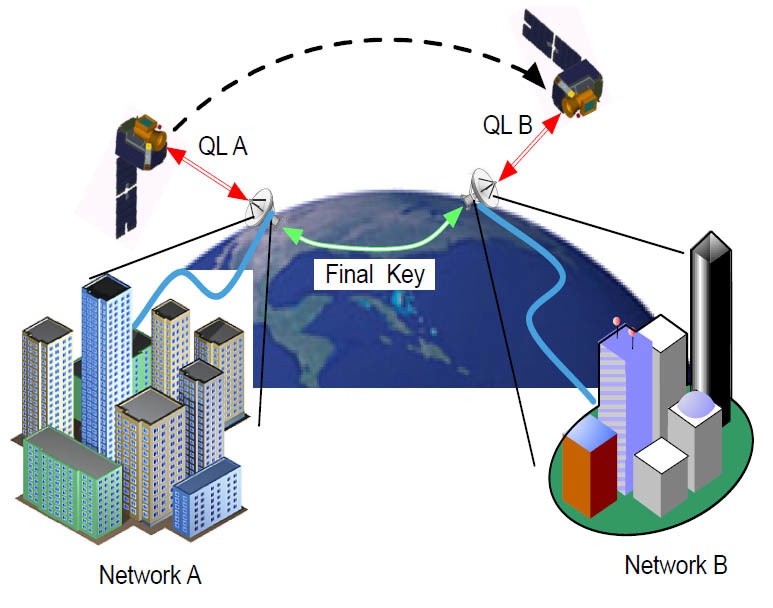

Канада. Коллаборация из Ватерлоо и Торонто предлагает оставить источник фотонов на Земле, а в космос запустить только детектор. В результате микроспутник, пролетая сначала над Алисой, а потом над Бобом, сможет по очереди сгенерировать с обоими по ключу:

Квантовая криптография в космосе или Что внутри китайского спутника? - 12

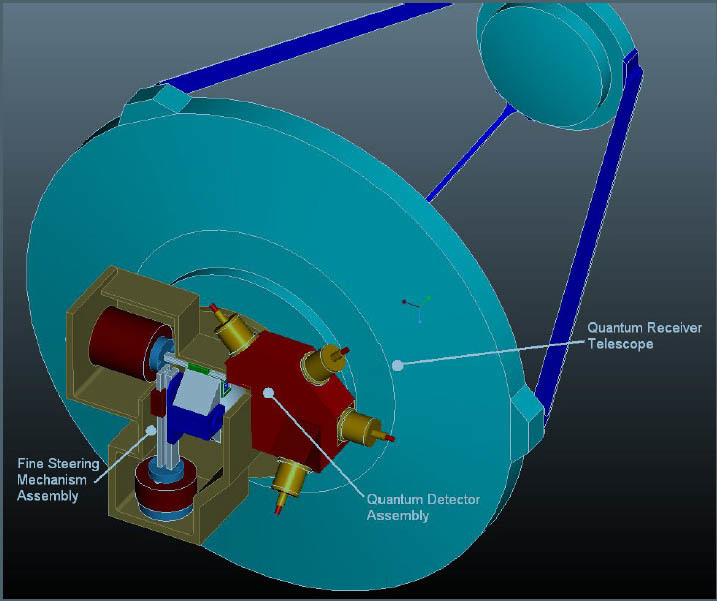

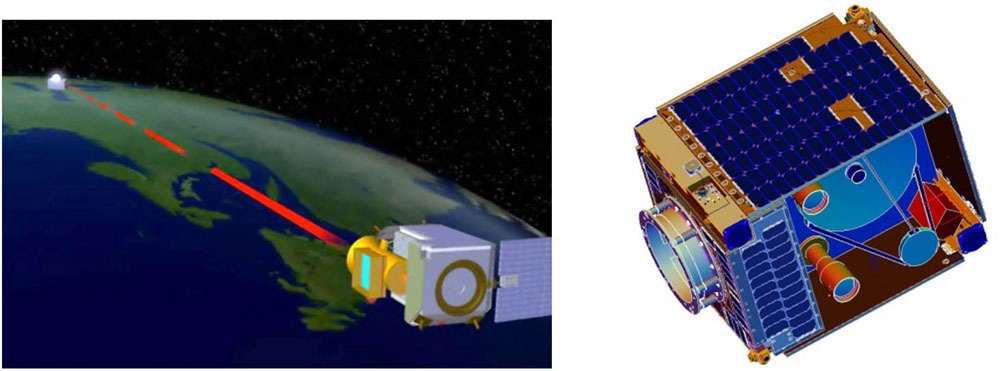

после чего поможет им выработать общий ключ. Так как передатчик находится на Земле, то на спутнике придется установить 40-сантиметровый телескоп:

Квантовая криптография в космосе или Что внутри китайского спутника? - 13

и детектор с четырьмя каналами для разных поляризаций:

Квантовая криптография в космосе или Что внутри китайского спутника? - 14

На сегодняшний день уже закончена разработка детекторов и системы наведения (забавное видео), а сам спутник под названием QEYSSat должен отправиться в полет через 3-5 лет.

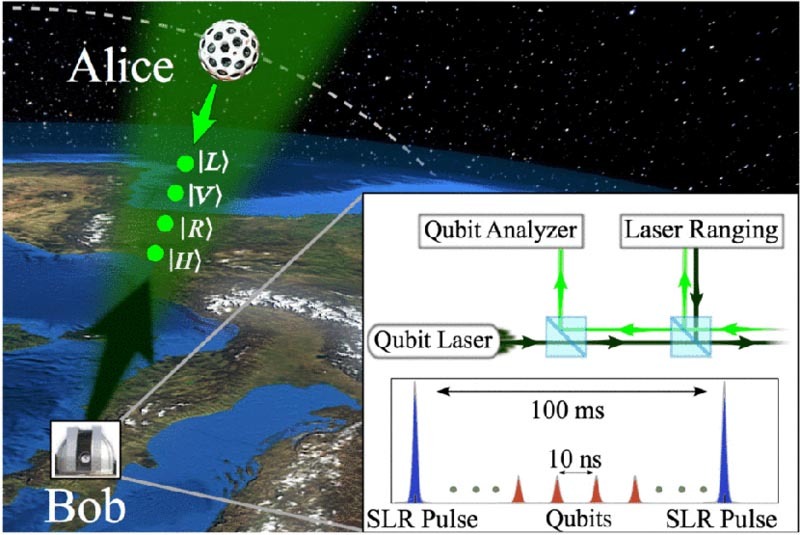

Италия. Самое простое решение предложили в университете Падовы: и источник фотонов и детектор предлагают оставить на Земле, а связь между ними реализовать через зеркало, расположенное на спутнике. До воплощения идеи в жизнь еще не дошло, поэтому авторы отрабатывают технологию на спутниках-отражателях. Например, в прошлом году они посылали на спутник фотоны-кубиты, после чего смогли успешно их прочитать.

Квантовая криптография в космосе или Что внутри китайского спутника? - 15

Недостаток спутников с зеркалом легко понять из старого-доброго правила «угол падения равен углу отражения»: если зеркало выставлено с погрешностью к падающему лучу, то такая же погрешность будет и в отраженном. Как результат, зеркало придется выставлять со вдвое большей точностью, что достаточно непросто.

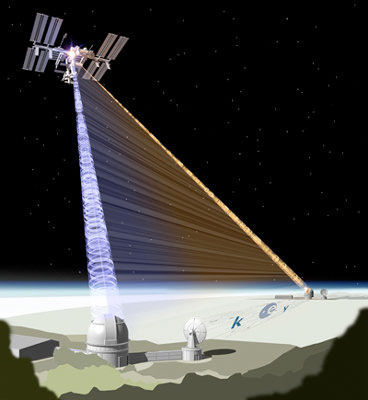

И снова Австрия. В космосе уже есть целая лаборатория с прекрасными условиями для экспериментов и замечательными сотрудниками на борту. А еще в ней есть модуль «Купол» с огромными панорамными окнами. Почему бы не попробовать детектировать фотоны прямо через одно из этих окон? Единственным минусом оказывается то, что прямая видимость между центральным окном «Купола» и любой точкой на Земле длится не более 70 секунд. Хотя для простых экспериментов этого будет достаточно.

Квантовая криптография в космосе или Что внутри китайского спутника? - 16

Вероятно, за одним из этих предложений — будущее. Но до них еще далеко. А пока что будем ждать новостей от QSS.
