Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 1
Благодаря торговым сетям и интернет магазинам разнообразие предлагаемой к продаже аудиоаппаратуры зашкаливает за все разумные пределы. Каким образом выбрать аппарат, удовлетворяющий вашим потребностям к качеству, существенно не переплатив?
Если вы не аудиофил и подбор аппаратуры не является для вас смыслом жизни, то самый простой путь — уверенно ориентироваться в технических характеристиках звукоусилительной аппаратуры и научиться извлекать полезную информацию между строк паспортов и инструкций, критически относясь к щедрым обещаниям. Если вы не ощущаете разницы между dB и dBm, номинальную мощность не отличаете от PMPO и желаете наконец узнать, что такое THD, также сможете найти интересное под катом.

Я надеюсь что материалы данной статьи будут полезны для понимания следующей, которая имеет намного более сложную тему — «Перекрёстные искажения и обратная связь, как один из их источников».

Коэффициент усиления. Зачем нам логарифмы и что такое децибелы?

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 2

Одним из основных параметров усилителя является коэффициент усиления — отношение выходного параметра усилителя к входному. В зависимости от функционального назначения усилителя различают коэффициенты усиления по напряжению, току или мощности:

Коэффициент усиления по напряжению : quad K_U={U_{OUT} over U_{IN}}

Коэффициент усиления по току : quad K_I={I_{OUT} over I_{IN}}

Коэффициент усиления по мощности : quad K_P={P_{OUT} over P_{IN}}

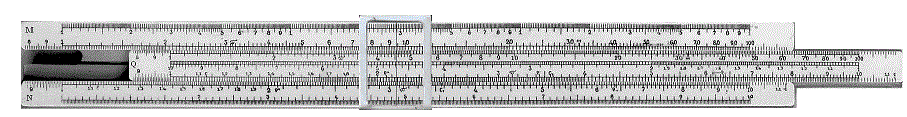

Коэффициент усиления УНЧ может быть очень большим, ещё большими значениями выражаются усиление операционных усилителей и радиотрактов различной аппаратуры. Цифрами с большим количеством нулей не слишком удобно оперировать, ещё сложнее отображать на графике различного рода зависимости имеющие величины, отличающиеся между собой в тысячу и более раз. Удобный выход из положения — представление величин в логарифмическом масштабе. В акустике это вдвойне удобно, поскольку ухо имеет чувствительность близкую к логарифмической.
Поэтому коэффициент усиления часто выражают в логарифмических единицах — децибелах (русское обозначение: дБ; международное: dB)

x=10*lg{P_1 over P_0

Изначально дБ использовался для оценки отношения мощностей, поэтому величина, выраженная в дБ, предполагает логарифм отношения двух мощностей, а коэффициент усиления по мощности вычисляется по формуле:

K_P(dB)=10*lg{P_{OUT} over P_{IN}}

Немного другим образом обстоит дело с «неэнергетическими» величинами. Для примера возьмём ток и выразим через него мощность, воспользовавшись законом Ома:

P=I^2R

тогда величина выраженная в децибелах через ток будет равна следующему выражению:

x=10*lg{P_1 over P_0}=10*lg left({I^2_1 over I^2_2}{R over R}right)=10*lg left({I^2_1 over I^2_2}right)^2=20*lg{I_1 over I_0}

Аналогично и для напряжения. В результате получаем следующие формулы для вычисления коэффициентов усиления:

Коэффициент усиления по току в дБ: K_P(dB)=20*lg{I_{OUT} over I_{IN}}

Коэффициент усиления по напряжению в дБ: K_P(dB)=20*lg{U_{OUT} over U_{IN}}

Громкость звука. Чем отличаются dB от dBm?


В акустике «уровень интенсивности» или просто громкость звука L тоже измеряют в децибелах, при этом данный параметр является не абсолютным, а относительным! Всё потому, что сравнение ведётся с минимальным порогом слышимости человеческим ухом звука гармонического колебания — амплитудой звукового давления 20 мкПа. Поскольку интенсивность звука пропорциональна квадрату звукового давления можно написать:

L_{dB}=10*lg{I over I_0}

где I_0 не ток, а интенсивность звукового давления звука с частотой 1 кГц, который приближенно соответствует порогу слышимости звука человеком.

Таким образом, когда говорят, что громкость звука равна 20 дБ, это означает, что интенсивность звуковой волны в 100 раз превышает порог слышимости звука человеком.
Кроме этого, в радиотехнике чрезвычайно распространена абсолютная величина измерения мощности dBm (русское дБм), которая измеряется относительно мощности в 1 мВт. Мощность определяется на номинальной нагрузке (для профессиональной техники — обычно 10 кОм для частот менее 10 МГц, для радиочастотной техники — 50 Ом или 75 Ом). Например, «выходная мощность усилительного каскада составляет 13 дБм» (то есть мощность, выделяющаяся на номинальной для этого усилительного каскада нагрузке, составляет примерно 20 мВт).

Разделяй и властвуй — раскладываем сигнал в спектр.


Пора переходить к более сложной теме — оценке искажений сигнала. Для начала придётся сделать небольшое вступление и поговорить о спектрах. Дело в том, что в звукотехнике и не только принято оперировать сигналами синусоидальной формы. Они часто встречаются в окружающем мире, поскольку огромное количество звуков создают колебания тех или иных предметов. Кроме того, строение слуховой системы человека отлично приспособлено для восприятия синусоидальных колебаний.
Любое синусоидальное колебание можно описать формулой:

f(x)=A sin*(omega t + varphi),

где A длина вектора, амплитуда колебаний, varphi — начальный угол (фаза ) вектора в нулевой момент времени, omega — угловая скорость, которая равна:
omega=2 pi f

Важно, что с помощью суммы синусоидальных сигналов с разной амплитудой, частотой и фазой, можно описать периодически повторяющиеся сигналы любой формы. Сигналы, частоты которых отличаются от основной в целое число раз, называются гармониками исходной частоты. Для сигнала с базовой частотой f, сигналы с частотами

f*2, f*4, f*6 … f*2n

будут являться чётными гармониками, а сигналы

f*3, f*5, f*7 … f*n

нечётными гармониками

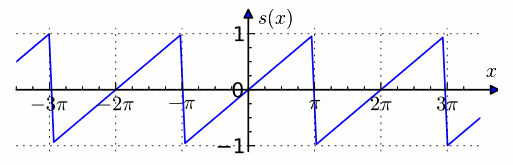

Давайте для наглядности изобразим график пилообразного сигнала.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 22

Для точного представления его через гармоники потребуется бесконечное число членов.
На практике для анализа сигналов используют ограниченное число гармоник с наибольшей амплитудой. Наглядно посмотреть процесс построения пилообразного сигнала из гармоник можно на рисунке ниже.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 23

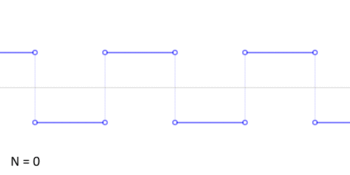

А вот как формируется меандр, с точностью до пятидесятой гармоники…

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 24

Подробнее о гармониках можно почитать в замечательной статье habrahabr.ru/post/219337 пользователя dlinyj, а нам пора переходить наконец к искажениям.
Наиболее простым методом оценки искажений сигналов является подача на вход усилителя одного или суммы нескольких гармонических сигналов и анализ наблюдающихся гармонических сигналов на выходе.
Если на выходе усилителя присутствуют сигналы тех же гармоник, что и на входе, искажения считаются линейными, потому-что они сводятся к изменению амплитуды и фазы входного сигнала.
Нелинейные искажения добавляют в сигнал новые гармоники, что приводит к искажению формы входных сигналов.

Линейные искажения и полоса пропускания.

Коэффициент усиления К идеального усилителя не зависит от частоты, но в реальной жизни это далеко не так. Зависимость амплитуды от частоты называют амплитудно- частотной характеристикой — АЧХ и часто изображают в виде графика, где по вертикали откладывают коэффициент усиления по напряжению, а по горизонтали частоту. Изобразим на графике АЧХ типичного усилителя.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 25

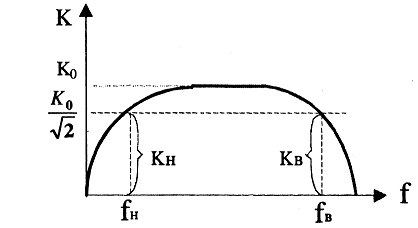

Снимают АЧХ, последовательно подавая на вход усилителя сигналы разных частот определённого уровня и измеряя уровень сигнала на выходе.
Диапазон частот ΔF, в пределах которого мощность усилителя уменьшается не более, чем в два раза от максимального значения, называют полосой пропускания усилителя.

Однако, на графике обычно откладывают коэффициент усиления по напряжению, а не по мощности. Если обозначить максимальный коэффициент усиления по напряжению, как K_0, то в пределах полосы пропускания коэффициент не должен опускаться ниже чем:
K_{min}={K_0 over {sqrt 2} } approx 0.707*K_0

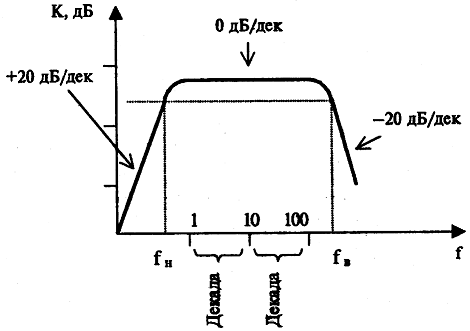

Значения частоты и уровня сигналов, с которыми работает УНЧ, могут изменяться очень существенно, поэтому АЧХ обычно строят в логарифмических координатах, иногда его называют при этом ЛАЧХ.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 28

Коэффициент усиления усилителя выражают в децибелах, а по оси абсцисс откладывают частоты через декаду (интервал частот отличающихся между собой в десять раз). Не правда ли так график выглядит не только симпатичнее, но и информативнее?

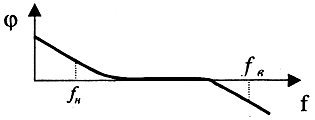

Усилитель не только неравномерно усиливает сигналы разных частот, но ещё и сдвигает фазу сигнала на разные значения, в зависимости от его частоты. Эту зависимость отражает фазочастотная характеристика усилителя.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 29

При усилении колебаний только одной частоты, это вроде бы не страшно, но вот для более сложных сигналов приводит к существенным искажениям формы, хотя и не порождает новых гармоник. На картинке снизу показано как искажается двухчастотный сигнал.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 30

Нелинейные искажения. КНИ, КГИ, TDH.

Нелинейные искажения добавляют в сигнал ранее не существовавшие гармоники и, в результате, изменяют исходную форму сигнала. Пожалуй самым наглядным примером таких искажений может служить ограничение синусоидального сигнала по амплитуде, изображённое ниже.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 32

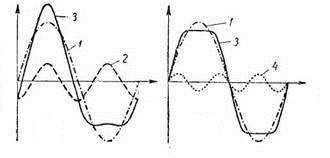

На левом графике показаны искажения, вызванные наличием дополнительной чётной гармоники сигнала — ограничение амплитуды одной из полуволн сигнала. Исходный синусоидальный сигнал имеет номер 1, колебание второй гармоники 2, а полученный искажённый сигнал 3. На правом рисунке показан результат действия третьей гармоники — сигнал «обрезан» c двух сторон.

Во времена СССР нелинейные искажения усилителя было принято выражать с помощью коэффициента гармонических искажений КГИ. Определялся он следующим образом — на вход усилителя подавался сигнал определённой частоты, обычно 1000 Гц. Затем производилось вычисление уровня всех гармоник сигнала на выходе. За КГИ брали отношение среднеквадратичного напряжения суммы высших гармоник сигнала, кроме первой, к напряжению первой гармоники — той самой, частота которой равна частоте входного синусоидального сигнала.

Аналогичный зарубежный параметр именуется как THD_F — total harmonic distortion for fundamental frequency.

Коэффициент гармонических искажений (КГИ или K_Gamma) : quad K_Gamma={ sqrt {U_2^2+U_3^2+U_4^2+...U_n^2+...} over U1}*100

Такая методика будет работать только в том случае, если входной сигнал будет идеальным и содержать только основную гармонику. Это условие удаётся выполнить не всегда, поэтому в современной международной практике гораздо большее распространение получил другой параметр оценки степени нелинейных искажений — КНИ.

Зарубежный аналог THD_R — total harmonic distortion for root mean square.

Коэффициент нелинейных искажений (КНИ или K_H) : quad K_H={ sqrt {U_2^2+U_3^2+...U_n^2+...} over sqrt {U_1^2+U_2^2+U_3^2+...U_n^2+...} }*100

КНИ — величина равная отношению среднеквадратичной суммы спектральных компонент выходного сигнала, отсутствующих в спектре входного сигнала, к среднеквадратичной сумме всех спектральных компонент входного сигнала.
Как КНИ, так и КГИ относительные величины, которые измеряются в процентах.
Величины этих параметров связаны соотношением:

text{Связь между} K_H text{и} K_Gamma: quad K_Gamma={ K_H over sqrt {1-K_H^2} }

Для сигналов простой формы величина искажений может быть вычислена аналитически. Ниже приведены значения КНИ для наиболее распространённых в аудиотехнике сигналов (значение КГИ указано в скобках).

0 % (0%) — форма сигнала представляет собой идеальную синусоиду.
3 % (3 %) — форма сигнала отлична от синусоидальной, но искажения незаметны на глаз.
5 % (5 %) — отклонение формы сигнала от синусоидальной заметной на глаз по осциллограмме.
10 % (10 %) — стандартный уровень искажений, при котором считают реальную мощность (RMS) УМЗЧ, заметен на слух.
12 % (12 %) — идеально симметричный треугольный сигнал.
21 % (22 %) — «типичный» сигнал трапецеидальной или ступенчатой формы.[3]
43 % (48 %) — идеально симметричный прямоугольный сигнал (меандр).
63 % (80 %) — идеальный пилообразный сигнал.

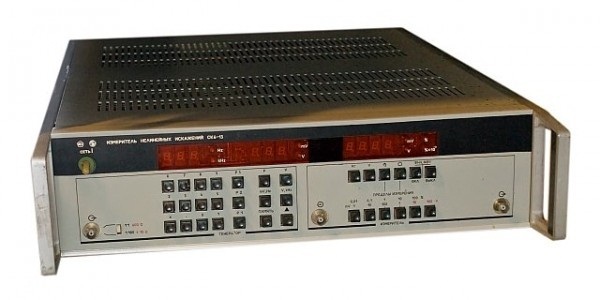

Ещё лет двадцать назад для измерения гармонических искажений низкочастотного тракта использовались сложные дорогостоящие приборы. Один из них СК6-13 изображён на рисунке ниже.
Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 40

Сегодня с этой задачей гораздо лучше справляется внешняя компьютерная аудиокарта с комплектом специализированного ПО, общей стоимостью не превышающие 500USD.

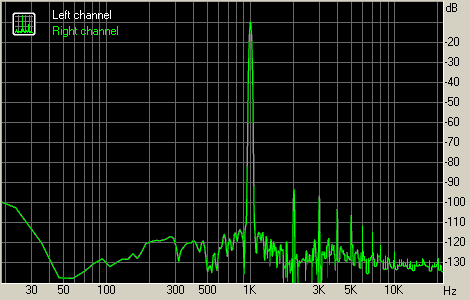

Спектр сигнала на входе звуковой карты при тестировании усилителя низкой частоты.

Амплитудная характеристика. Совсем коротко о шумах и помехах.

Зависимость выходного напряжения усилителя от его входного, при фиксированной частоте сигнала (обычно 1000Гц), называется амплитудной характеристикой.
Амплитудная характеристика идеального усилителя представляет из себя прямую, проходящую через начало координат, поскольку коэффициент его усиления является постоянной величиной при любых входных напряжениях.
На амплитудной характеристике реального усилителя имеется, как минимум, три разных участка. В нижней части она не доходит до нуля, так как усилитель имеет собственные шумы, которые становятся на малых уровнях громкости соизмеримы с амплитудой полезного сигнала.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 42

В средней части (АВ) амплитудная характеристика близка к линейной. Это рабочий участок, в его пределах искажения формы сигнала будет минимальным.
В верхней части графика амплитудная характеристика также имеет изгиб, который обусловлен ограничением по выходной мощности усилителя.
Если амплитуда входного сигнала такова, что работа усилителя идет на изогнутых участках, то в выходном сигнале появляются нелинейные искажения. Чем больше нелинейность, тем сильнее искажается синусоидальное напряжение сигнала, т.е. на выходе усилителя появляются новые колебания (высшие гармоники).

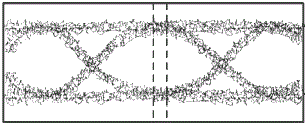

Шумы в усилителях бывают разных видов и вызываются разными причинами.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 43

Белый шум.

Белый шум — это сигнал с равномерной спектральной плотностью на всех частотах. В пределах рабочего диапазона частот усилителей низкой частоты примером такого шума можно считать тепловой, вызванный хаотичным движением электронов. Спектр этого шума равномерен в очень широком диапазоне частот.

Розовый шум.

Розовый шум известен также как мерцательный (фликкер-шум). Спектральная плотность мощности розового шума пропорциональна отношению 1/f (плотность обратно пропорциональна частоте), то есть он является равномерно убывающим в логарифмической шкале частот. Розовый шум генерируется как пассивными так и активными электронными компонентами, о природе его происхождения до сих пор спорят учёные.

Фон от внешних источников.

Одна из основных причин шума — фон наводимый от посторонних источников, например от сети переменного тока 50 Гц. Он имеет основную гармонику в 50 Гц и кратные ей.

Самовозбуждение.

Самовозбуждение отдельных каскадов усилителя способно генерировать шумы, как правило определённой частоты.

Стандарты выходной мощности УНЧ и акустики

Номинальная мощность

Западный аналог RMS (Root Mean Squared – среднеквадратичное значение ) В СССР определялась ГОСТом 23262-88 как усредненное значение подводимой электрической мощности синусоидального сигнала с частотой 1000 Гц, которое вызывает нелинейные искажения сигнала, не превышающие заданное значение КНИ (THD). Указывается как у АС, так и у усилителей. Обычно указанная мощность подгонялась под требования ГОСТ к классу сложности исполнения, при наилучшем сочетании измеряемых характеристик. Для разных классов устройств КНИ может варьироваться очень существенно, от 1 до 10 процентов. Может оказаться так, что система заявлена в 20 Ватт на канал, но измерения проведены при 10% КНИ. В итоге слушать акустику на данной мощности невозможно. Акустические системы способны воспроизводить сигнал на RMS-мощности длительное время.

Паспортная шумовая мощность

Иногда ещё называют синусоидальной. Ближайший западный аналог DIN — электрическая мощность, ограниченная исключительно тепловыми и механическими повреждениями (например: сползание витков звуковой катушки от перегрева, выгорание проводников в местах перегиба или спайки, обрыв гибких проводов и т.п.) при подведении розового шума через корректирующую цепь в течение 100 часов. Обычно DIN в 2-3 раза выше RMS.

Максимальная кратковременная мощность

Западный аналог PMPO (Peak Music Power Output – пиковая выходная музыкальная мощность). — электрическая мощность, которую громкоговорители АС выдерживают без повреждений (проверяется по отсутствию дребезжания) в течение короткого промежутка времени. В качестве испытательного сигнала используется розовый шум. Сигнал подается на АС в течение 2 сек. Испытания проводятся 60 раз с интервалом в 1 минуту. Данный вид мощности дает возможность судить о кратковременных перегрузках, которые может выдержать громкоговоритель АС в ситуациях, возникающих в процессе эксплуатации. Обычно в 10-20 раз выше DIN. Какая польза от того, узнает ли человек о том, что его система возможно перенесет коротенький, меньше секунды, синус низкой частоты с большой мощностью? Тем не менее, производители очень любят приводить именно этот параметр на упаковках и наклейках своей продукции… Огромные цифры данного параметра зачастую основаны исключительно на бурной фантазии маркетингового отдела производителей, и тут китайцы несомненно впереди планеты всей.

Максимальная долговременная мощность

Это электрическая мощность, которую выдерживают громкоговорители АС без повреждений в течение 1 мин. Испытания повторяют 10 раз с интервалом 2 минуты. Испытательный сигнал тот же.
Максимальная долговременная мощность определяется нарушением тепловой прочности громкоговорителей АС (сползанием витков звуковой катушки и др.).

Практика — лучший критерий истины. Разборки с аудиоцентром

Попробуем применить наши знания на практике. Заглянем в один очень известный интернет магазин и поищем там изделие ещё более известной фирмы из Страны Восходящего Солнца.
Ага — вот музыкальный центр футуристического дизайна продаётся всего за 10 000 руб. по очередной акции.:
Из описания узнаём, что аппарат оснащён не только мощными колонками, но и сабвуфером.

“Он обеспечивает превосходную чистоту звучания при выборе любого уровня громкости. Кроме того, такая конфигурация помогает сделать звук насыщенным и объёмным.”


Захватывающе, пожалуй стоит посмотреть на параметры. “ Центр содержит две фронтальные колонки, каждая мощностью по 235 Ватт, и активный сабвуфер с мощностью 230 Ватт.” При этом размеры первых всего 31*23*21 см
Да это же Соловей разбойник какой то, причём и по силе голоса и по размерам. В далёком 96 году на этом я бы свои исследования и остановил, а в дальнейшем, глядя на свои S90 и слушая самодельный Агеевский усилитель, бурно бы обсуждал с друзьями, насколько отстала от японской наша советская промышленность — лет на 50 или всё таки навсегда. Но сегодня с доступностью японской техники дело обстоит гораздо лучше и рухнули многие мифы с ней связанные, поэтому перед покупкой постараемся найти более объективные данные о качестве звука. На сайте про это ни слова. Кто бы сомневался! Зато есть инструкция по эксплуатации в формате pdf. Cкачиваем и продолжаем поиски. Среди чрезвычайно ценной информации о том, что “лицензия на технологию звуковой кодировки была получена от Thompson” и каким концом вставлять батарейки с трудом, но удаётся таки найти нечто напоминающее технические параметры. Весьма скудная информация запрятана в недрах документа, ближе к концу.

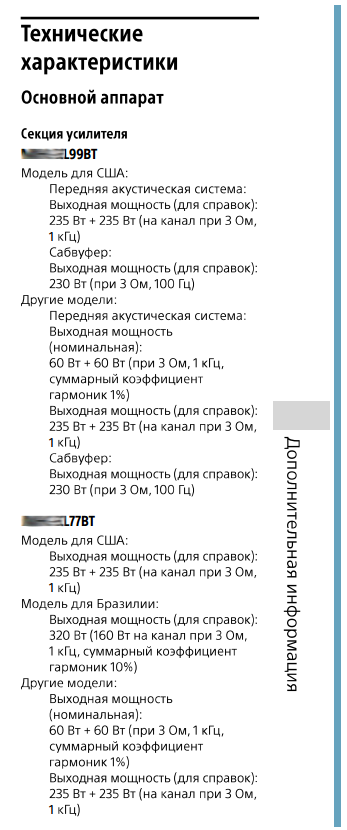

Привожу её дословно, в виде скриншота, поскольку, начиная с этого момента, у меня стали возникать серьёзные вопросы, как к приведённым цифрам не смотря на то, что они подтверждены сертификатом соответствия, так и к их интерпретации.
Дело в том, что чуть ниже было написано, что потребляемая от сети переменного тока мощность первой системы составляет 90 ватт, а второй вообще 75. Хм.

Изобретён вечный двигатель третьего рода? А может в корпусе музыкального центра прячутся аккумуляторы? Да не похоже — заявленный вес аппарата без акустики всего три кило. Тогда, как же потребляя 90 ватт от сети, можно получить на выходе 700 загадочных ватт (для справок) или хотя бы жалких, но вполне осязаемых 120 номинальных. Ведь при этом усилитель должен обладать КПД порядка 150 процентов, даже с отключенным сабвуфером! Но на практике этот параметр редко превышает планку в 75.

Попробуем применить полученную из статьи информацию на практике

Заявленная мощность для справки 235+235+230=700 — это явно PMPO. С номинальной ясности много меньше. Судя по определению это номинальная мощность, но не может она быть 60+60 только для двух основных каналов, без учёта сабвуфера, при номинальной мощности потребления в 90 ватт. Это всё больше напоминает уже не маркетинговую уловку, а откровенную ложь. Судя по габаритам и негласному правилу, соотношения RMS и PMPO, реальная номинальная мощность этого центра должна составлять 12-15 ватт на канал, а общая не превышать 45. Возникает закономерный вопрос — как можно доверять паспортным данным тайваньских и китайских производителей, когда даже известная японская фирма такое себе позволяет?
Покупать такой аппарат или нет — решение зависит от вас. Если для того, чтобы ставить по утрам на уши соседей по даче — да. В противном случае, без предварительного прослушивания нескольких музыкальных композиций в разных жанрах, я бы не рекомендовал.

Чайник дёгтя в банке мёда.

Основные параметры усилителей низкой частоты и акустики. Что нужно знать, чтобы не попасться на удочку маркетологов - 46
Казалось бы, мы имеем почти исчерпывающий список параметров, необходимых для оценки мощности и качества звука. Но, при более пристальном внимании, это оказывается далеко не так, по целому ряду причин:

  • Многие параметры больше подходят не столько для объективного отражения качества сигнала, сколько для удобства измерения. Большинство проводятся на частоте 1000 Гц, которая очень удобна для получения наилучших численных результатов. Она располагается далеко от частоты фона электрической сети в 50 Гц и в самом линейном участке частотного диапазона усилителя.
  • Производители зачастую грешат откровенной подгонкой характеристик усилителя под тесты. Например, даже во времена Советского Союза, УНЧ часто разрабатывались таким образом, чтобы обеспечить наилучший показатель КГИ, при максимальной выходной паспортной мощности. В то же время, на половинном уровне мощности в двухтактных усилителях часто проявлялось искажение типа ступенька, из-за чего коэффициент гармонических искажений при среднем положении ручки громкости мог зашкаливать за 10%!
  • В паспортах и инструкциях по эксплуатации часто приводятся нестандартные фейковые, абсолютно бесполезные характеристики типа PMPO. В то же время, не всегда можно найти даже такие базовые параметры как частотный диапазон или номинальную мощность. Про АЧХ и ФЧХ и говорить нечего!
  • Измерение параметров нередко производится по, сознательно искажённым, методикам.

Не удивительно, что многие покупатели впадают в таких условиях в субъективизм и ориентируются при покупке, в лучшем случае, исключительно на результаты короткого прослушивания, в худшем на цену.

Пора закругляться, статья и так получилась чрезмерно длинной!

Разговор об оценке качества и причинах искажений усилителей низкой частоты мы продолжим в следующей статье. Вооружившись минимальным багажом знаний можно переходить к таким интересным темам как интермодуляционные искажения и их связь с глубиной обратной связи!

В заключение хочется выразить искреннюю благодарность Роману Парпалак parpalak за его проект онлайн-редактора с поддержкой латеха и маркдауна. Без этого инструмента и так непростой труд по внедрению математических формул в текст стал бы во истину адским.
