Сегодня я хочу дать общую информацию о машинах позволяющих проводить испытания и определять физико-механические свойства различных материалов.

Универсальные испытательные машины (разрывные машины) - 1


Для начала давайте определимся, что же такое механические свойства и какие они бывают. Механические свойства – это способность материала выдерживать нагрузки приложенные из вне. К таким нагрузкам относятся сжатие, изгиб, удар, кручение, твердость, пластичность, упругость, истираемость и т. д.

Чтобы искусственно воспроизвести эти нагрузки произведенный материал (образец) испытывают, для определения пиковых и номинальных значений работы данного образца.

Универсальные испытательные машины (разрывные машины) - 2

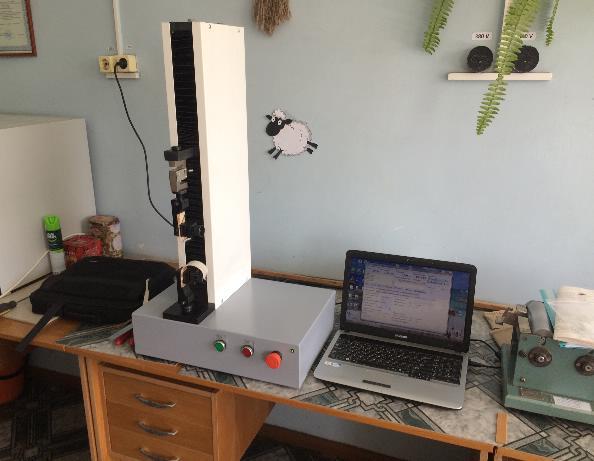

Испытания проводятся на машинах обеспечивающих определенный тип нагрузки, обычно в Ньютонах (Н). Разрывные машины в основном являются универсальными, так как работают на растяжение и сжатие, и позволяют определять деформацию, упругость, пластичность и многое другое. Но все машины без исключения получают от контроллера три параметра: Нагрузку (Н), Перемещение (мм) и Время (с)
.

Для таких видов нагрузки как крутящий момент специально разработана машина на кручение обеспечивающая вращение образца вдоль своей оси. Изгибающие силы могут быть определены как при испытании на классической разрывной машине, так и при испытании образца на маятниковом копре. Выглядят такие машины как токарный станок с установленным на оси кручения датчика момента.

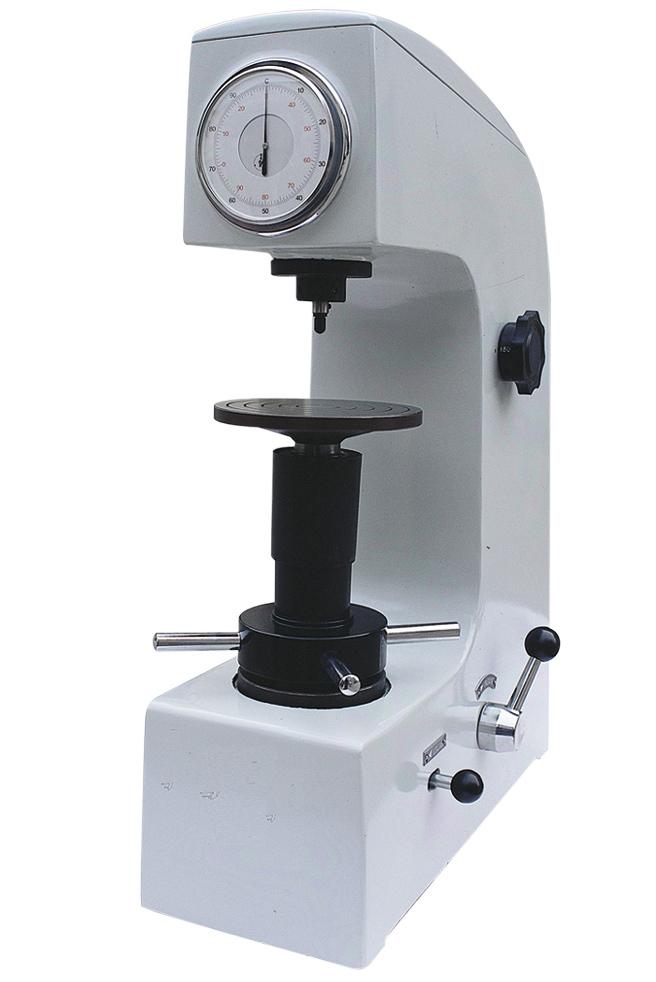

Часто для определения твердости материала требуется такая машина как твердомер обеспечивающая контроль твердости после производства материала, (например, стали). В зависимости от твердости материала, выбирается тип шкалы: твёрдость более мягких изделий обычно измеряют по шкале Шора или шкале Бринелля; для более твёрдых изделий используют шкалу Роквелла; для совсем твёрдых — шкалу Виккерса.


Еще существуют испытания на усталость и длительную прочность, они в основном проводятся на классических разрывных машинах способных поддерживать образец под постоянной нагрузкой долгое время, и с использованием климатических камер для воссоздания требуемых климатических условий. Единственным отличием от классической разрывной машины является нагрузочная система, выполненная в виде набора грузов, установленных через рычаг. Количество таких машин в лаборатории может достигать десятков штук, а испытания могут длиться от нескольких дней до нескольких недель, месяцев и даже лет.

Существует еще один класс машин: машины трения предназначены для изучения процессов трения и вызванного трением износа, свойств смазочных и фрикционных материалов.

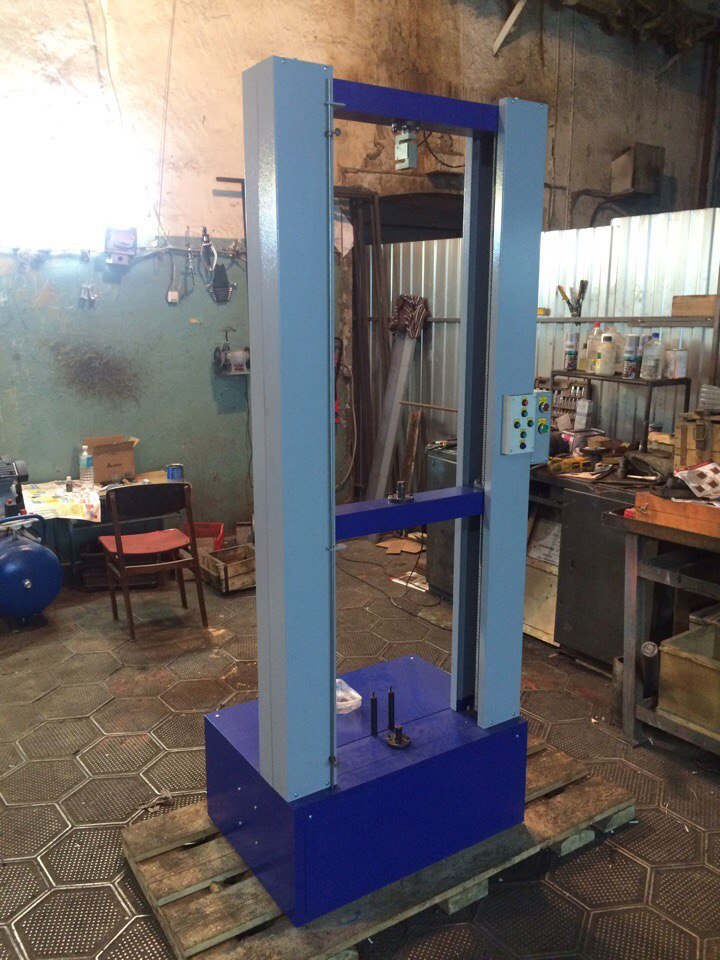

Многие испытательные машины разрабатываются и делаются под заказ так как серийная машина не подходит по тем или иным причинам (габариты испытуемого образца, способ крепления его в захватах, точность измерения, параметры измерения…), заказчиком в основном выступают университеты (если у них хватает финансирования), различные научно-производственные объединения и все те кто может работать не со стандартными материалами.

Универсальные испытательные машины (разрывные машины) - 5

Универсальные испытательные машины (разрывные машины) - 6

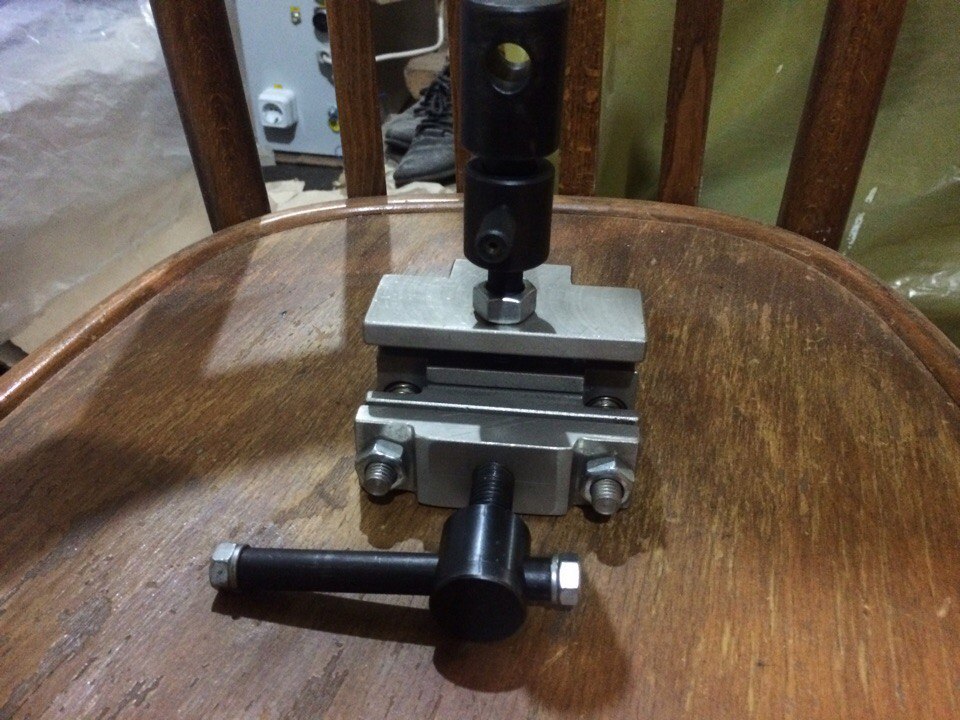

К любой испытательной машине необходимы захваты для зажима и удержания в процессе испытания образца. Типов захватов очень много, я упомяну некоторые: Тисочные (работают и выглядят также как тиски), клиновые (самозажимные), клещевые (работают и выглядят как клещи). Все захваты со сменными губками под круглые и плоские образцы, а также отличаются насечкой.

Универсальные испытательные машины (разрывные машины) - 7

Универсальные испытательные машины (разрывные машины) - 8

Универсальные испытательные машины (разрывные машины) - 9

Немного видео испытаний и работы машин:

В сегодняшней статье я привел несколько типов испытательных машин позволяющих обеспечить испытательную (научную) лабораторию всеми необходимыми физико-механическими испытаниями.

На этом пожалуй все, но если будет интересно, могу написать про процесс изготовления, ценообразование, и вообще отвечу на все дополнительные заданные вопросы в комментариях к этой статье.

Для затравочки могу сказать, что одна универсальная машина с максимальной нагрузкой 50кН (5тонн) в зависимости от исполнения, стоит около 1мил. руб., как не плохой новый автомобиль иностранного производства.
