Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм)

в 9:19, , рубрики: SWIR, VS320, VSM320, ближний ИК, будущее здесь, инфракрасная камера, Научно-популярное, НПК Фотоника, Производство и разработка электроники, тепловизор, физика, Фототехника, чувствительная камера

Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 1 На видео может показаться, что вольфрамовым ломом черпают расплавленный светящийся уран, но… но нет. И это не изображение тепловизора — это самый ближний инфракрасный спектральный диапазон. Возможно, вы больше не увидите таких уникальных картинок, которые спрятались под кат, добро пожаловать…
ps: читающие заголовок в мобильной версии анимацию сейчас не видят, поэтому добро пожаловать сразу в статью… ваша чашка со свежезаваренным кофе далее по тексту… =)

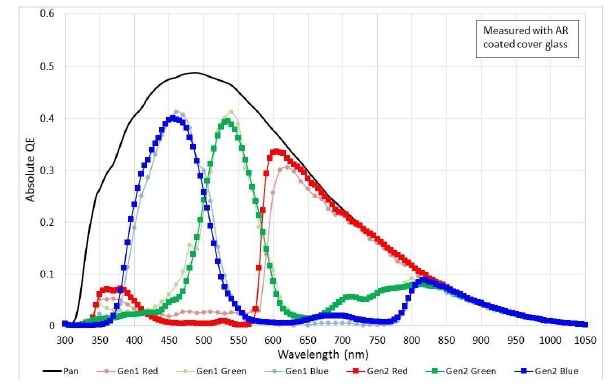

Обычные кремниевые детекторы ПЗС и CMOS не могут использоваться для получения изображения в спектральном диапазоне с длиной волны более 1мкм. Кванты с длиной волны 1мкм не могут индуцировать электроны в кремниевых детекторах, квантовая эффективность в ближнем ИК диапазоне быстро спадает до нуля.
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 2

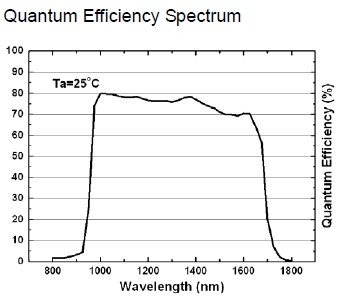

Для регистрации ближнего ИК излучения используют уже детекторы на основе арсенид галлия-индия (InGaAs). Ну и несколько лет назад нам попал в руки коммерческий детектор такого типа ближнего ИК диапазона (SWIR, Near-infrared). Разрешение детектора небольшое: 320х256 элементов. Спектральная характеристика детектора представлена на рисунке ниже.

Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 3

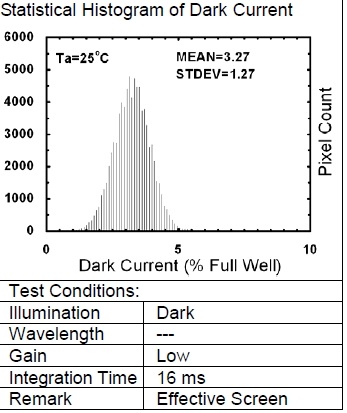

Казалось, ничто не предвещало сложностей, и разработка камеры на данном детекторе не должна была бы отличаться от разработки камеры видимого диапазона, но это оказалось не так. Основной сложностью оказался очень большой темновой ток детектора и очень большой разброс в параметрах отдельных элементов. Посмотрите на график ниже:
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 4

За время 16мс потенциальная яма отдельных элементов детектора быстро заполняется на 3-5%, а для частоты 25 кадров в секунду (40мс) это уже 8-12%. Для ёмкости потенциальной ямы элемента детектора 6млн. электрон — это 600 000 электронов темнового тока отдельного элемента, а шум в отдельном пикселе составляет более 800 электрон. Много это или мало? Для регистрации освещенных объектов вполне нормально, но для чувствительной камеры, которая способна регистрировать собственное излучение объектов с температурой до 100'C (как представленное на первом видео) — шум 800 электронов это очень и очень много.

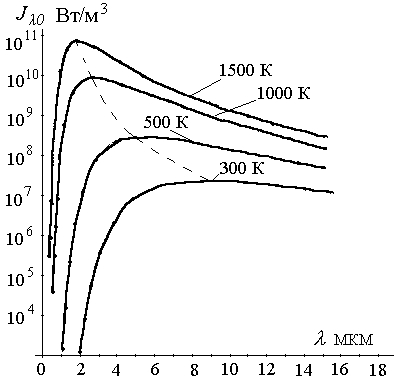

На графике представлено излучение абсолютно черного тела, как видно, для объектов с температурой 300-400K излучение в диапазоне 1-2мкм очень слабое.
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 5

Второй особенностью является очень большой разброс характеристик каждого элемента в отдельности. Разработка заняла несколько лет, упор делался на разработку малошумящей аналоговой схемотехники, а также на аппроксимацию характеристик отдельных элементов в зависимости от температуры. Повторюсь, детектор коммерческий, мы не могли охладить детектор и напрямую уменьшить уровень темнового тока возможности не было, но смогли реализовать термостатирование детектора, что значительно сказалось на стабильности характеристик.

Ранее мы в некоторых статьях упоминали данную камеру и приводили сравнение её работы с детекторами видимого диапазона, а также с электронно оптическим преобразователем ЭОП 3+:
«Как видят ночью разные камеры и приборы»
также демонстрировали возможности данной камеры в режиме наблюдения звезд днём:
«Наблюдение звёзд днём или дневная астрономия»

Сейчас же мы хотим дополнить опубликованное ранее и продемонстрировать другие уникальные возможности камеры ближнего ИК диапазона.

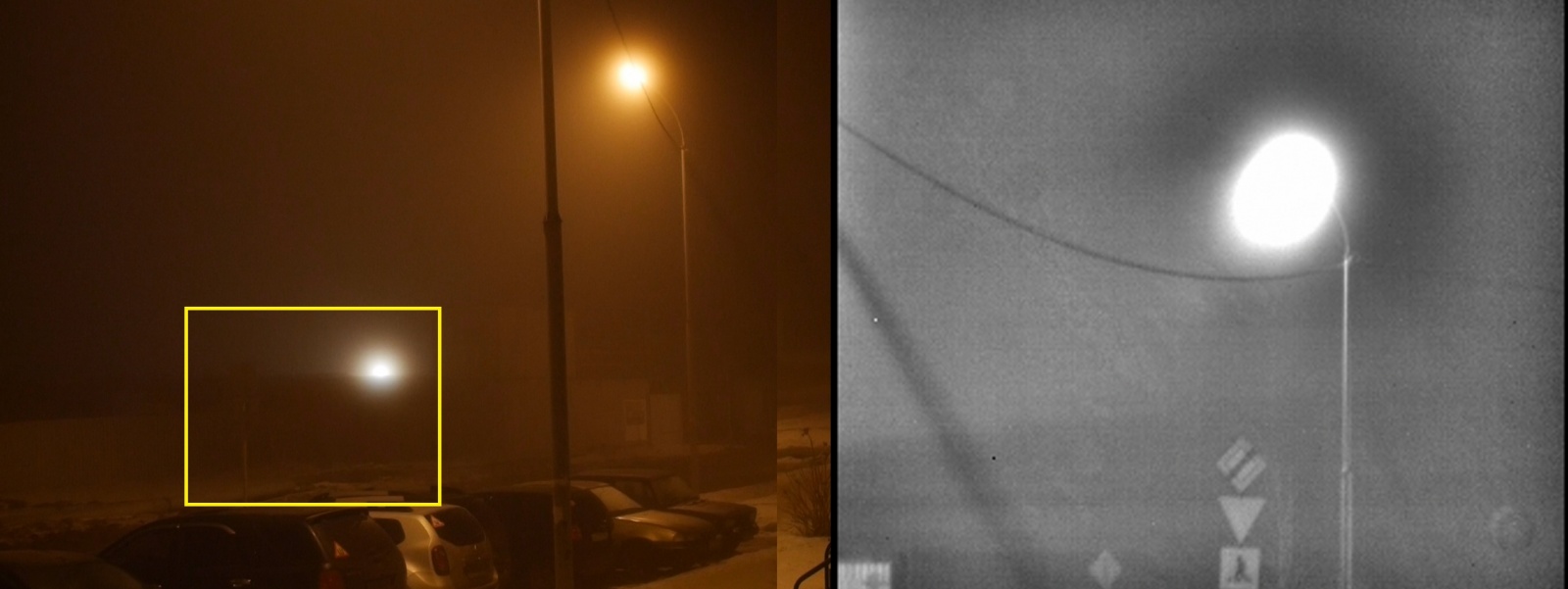

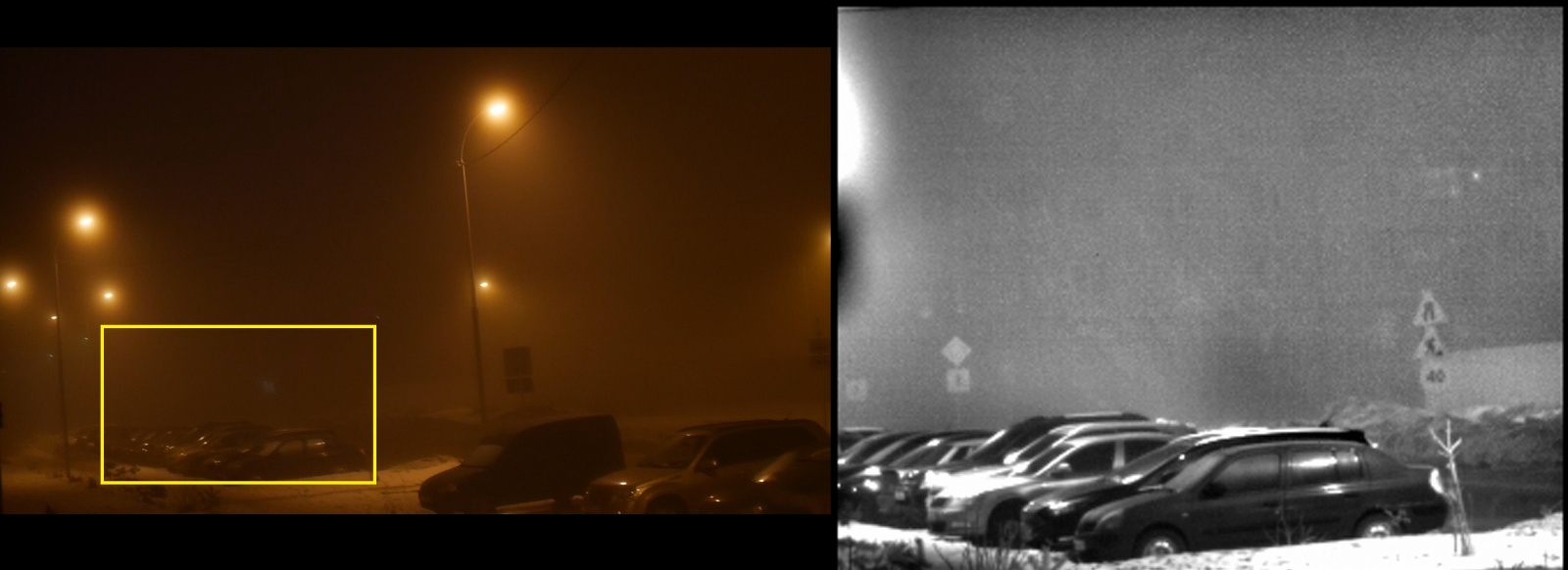

Самый распространенный вопрос — «Как камера видит в тумане?». Качественный туман застать довольно непросто, поэтому сразу извиняемся за, возможно, не очень показательное видео. Для того, чтобы продемонстрировать, как видно в реальности глазами, использовалась камера видимого диапазона PanasonicGM1.
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 6
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 7
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 8

само видео наблюдения в тумане SWIR камерой

оригиналы видео доступны по ссылкам
«Видео VS320 исходник»
«Видео PanasonicGM1 оригинал»
На всякий случай предупредим, что туманы очень сильно отличаются друг от друга, бывают туманы, когда ни в одном спектральном диапазоне ничего не видно. Результат сильно зависит от дисперсии частиц воды.

Чувствительность же камеры демонстрирует видео, фрагмент которого представлен в заголовке статьи. Это обычная чашка с вкусным свежезаваренным кофе. В начале видео мы наблюдаем собственное тепловое излучение объектов, а после включения освещения — отраженное. Пока камера VS320 единственная, которая может демонстрировать видео излучения объектов до 100'C. Мы несколько раз показывали это видео на выставках и всегда сталкивались со скепсисом =)

Для примера: цветная камера и глаз видят раскаленный металл с температурой выше 500'С, черно-белая ПЗС-матрица видит жало горячего паяльника с температурой 400'С, SWIR камера VS320 видит предметы начиная с 50-60'С.

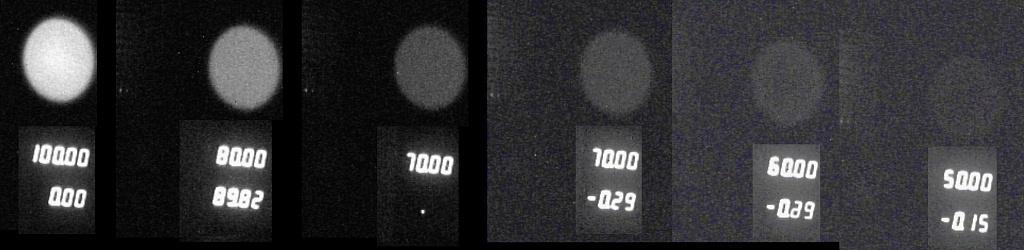

Более объективные измерения по модели абсолютно черного тела. Примерно на уровне 50 градусов шум элементов детектора и сигнал модели абсолютно черного тела сравниваются.
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 9
оригинал видео можно получить здесь (внимание! большой размер, так как без сжатия)
«Видео VS320 черное тело»

Из некоторых интересных моментов, с которыми мы столкнулись во время работы с камерами,
это особенная защита, которую наносят на банкноты, возможно это люминесцентные маркеры:

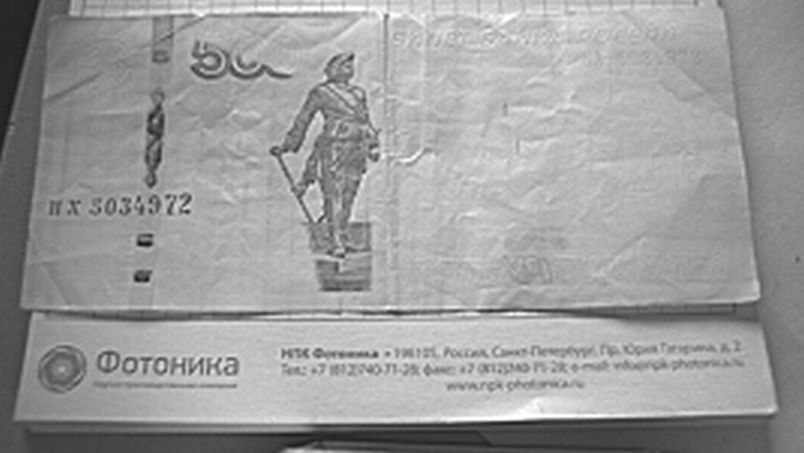

Изображения банкнот при обычном освещении не отличается от указанных на сайте Центробанка России, для примера 500р:
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 10
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 11

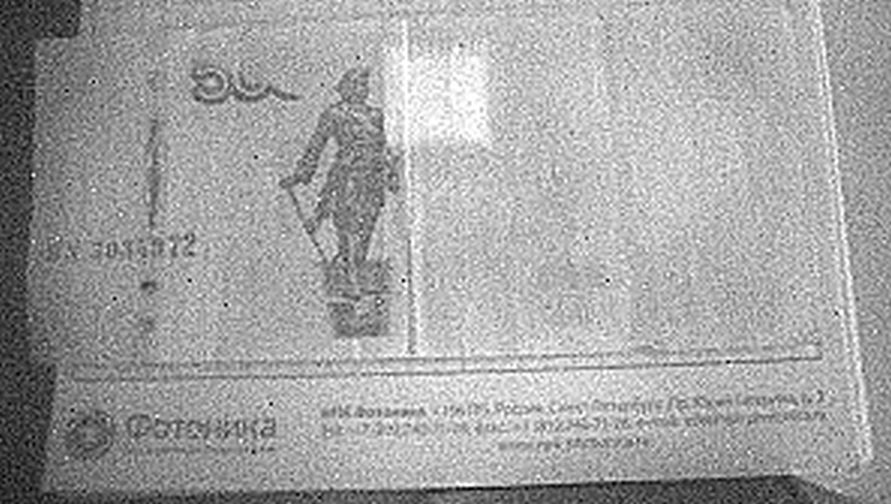

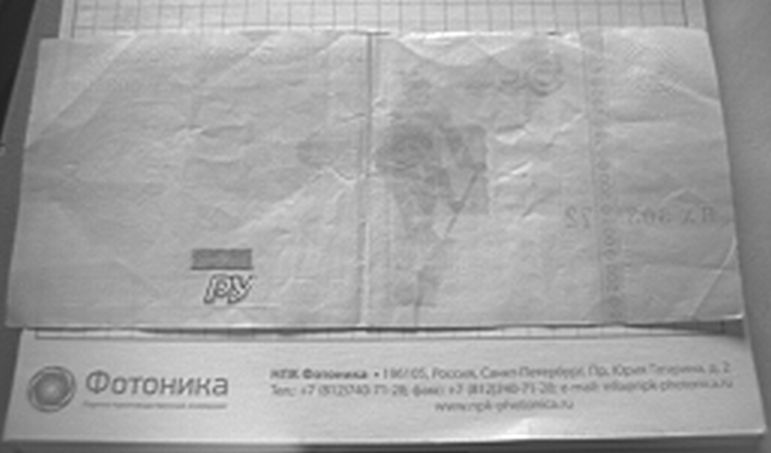

но при освещении исключительно видимым спектром (люминесцентной лампой) наблюдаются маркеры, которые находятся у разных банкнот в разных местах и могли бы использоваться для дополнительной автоматической сортировки банкнот:
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 12
на сайте ЦБ РФ такая защита не обозначена
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 13

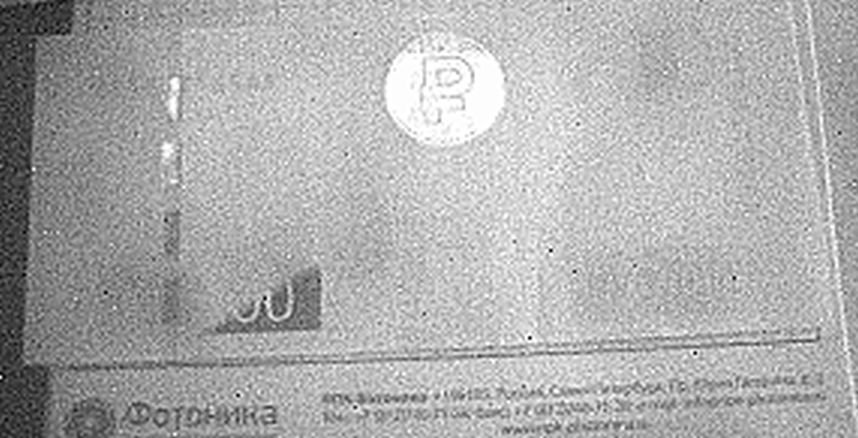

В новых купюрах от такой маркировки, видимо, отказались, теперь маркер находится в одном и том же месте, круглый с буквой Р:
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 14

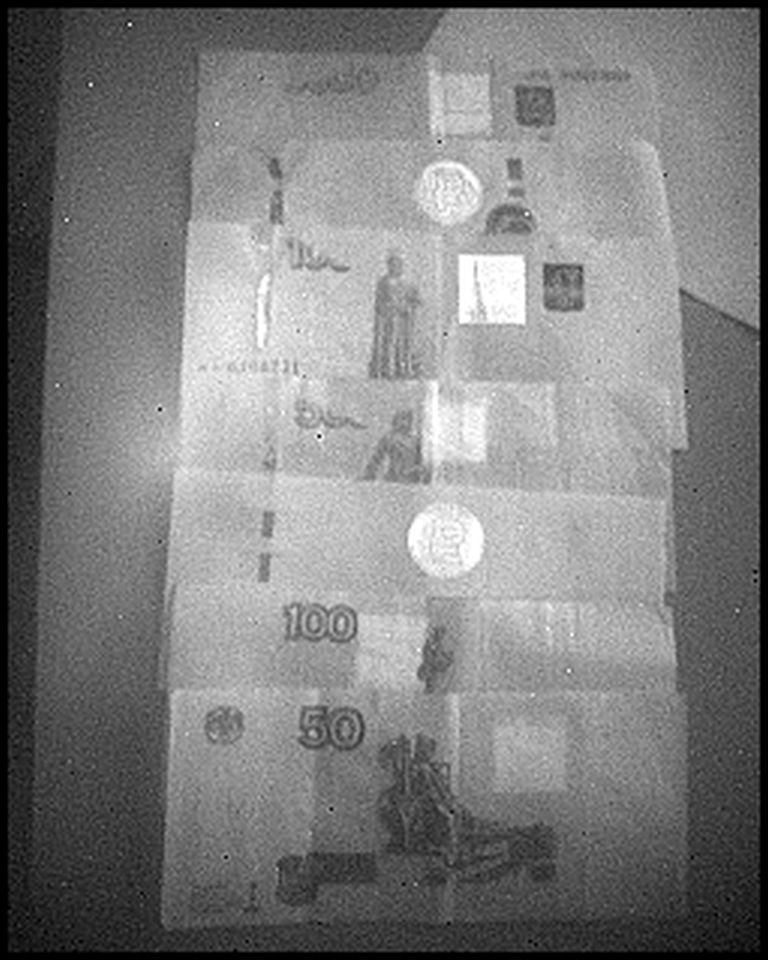

и вот все банкноты вместе:
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 15

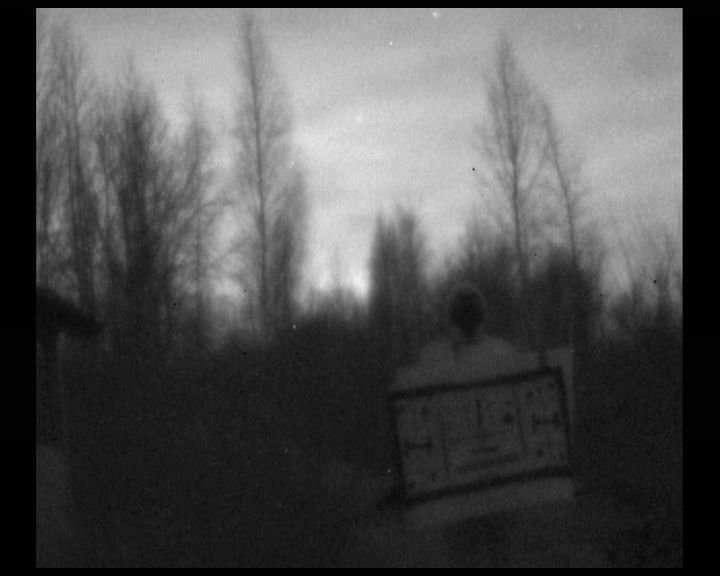

Так же следует отметить, что ночное небо очень яркое в ближнем ИК диапазоне. Это позволяет конкурировать камерам ближнего ИК диапазона с другими приборами ночного видения, а так же для каких-то применений вроде обнаружения объектов на фоне «яркого» ночного неба.
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 16

«VS320. Ночное небо в ближнем ИК. исходник (200МБайт)»

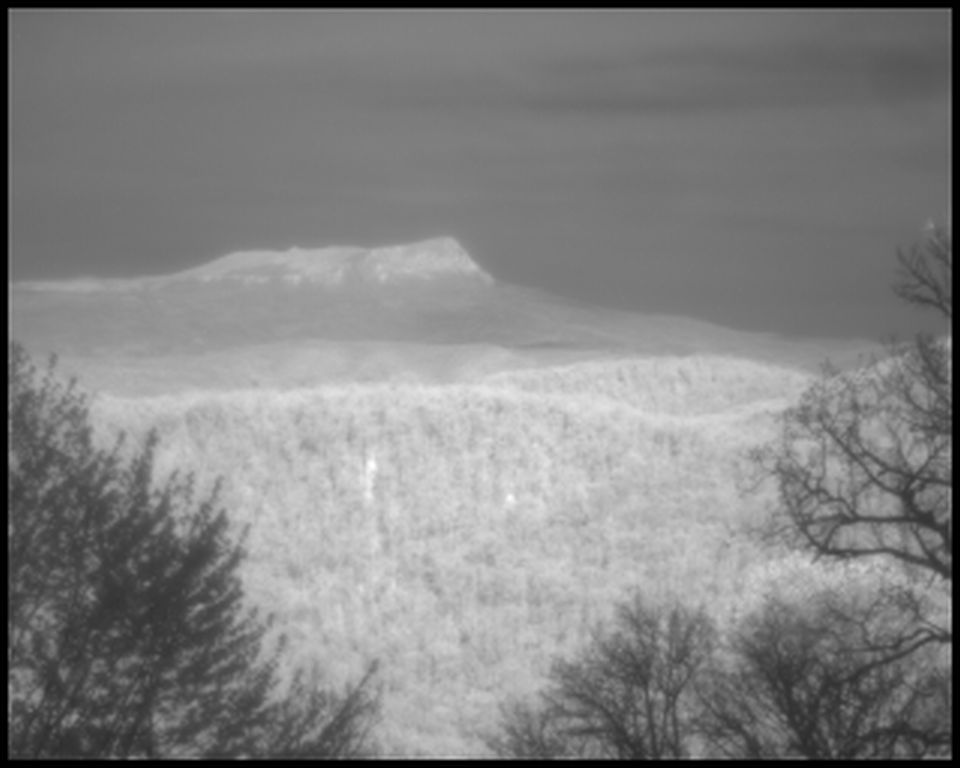

А вот днём наоборот, в ближнем ИК диапазоне небо намного темнее (в сравнении с яркостью неба в видимой части спектра), для примера кадр в очень яркий солнечный день.
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 17
Эта свойство может использоваться для наблюдения за небесными объектами днём, частный случай которого был описан в статье: «Наблюдение звёзд днём или дневная астрономия».

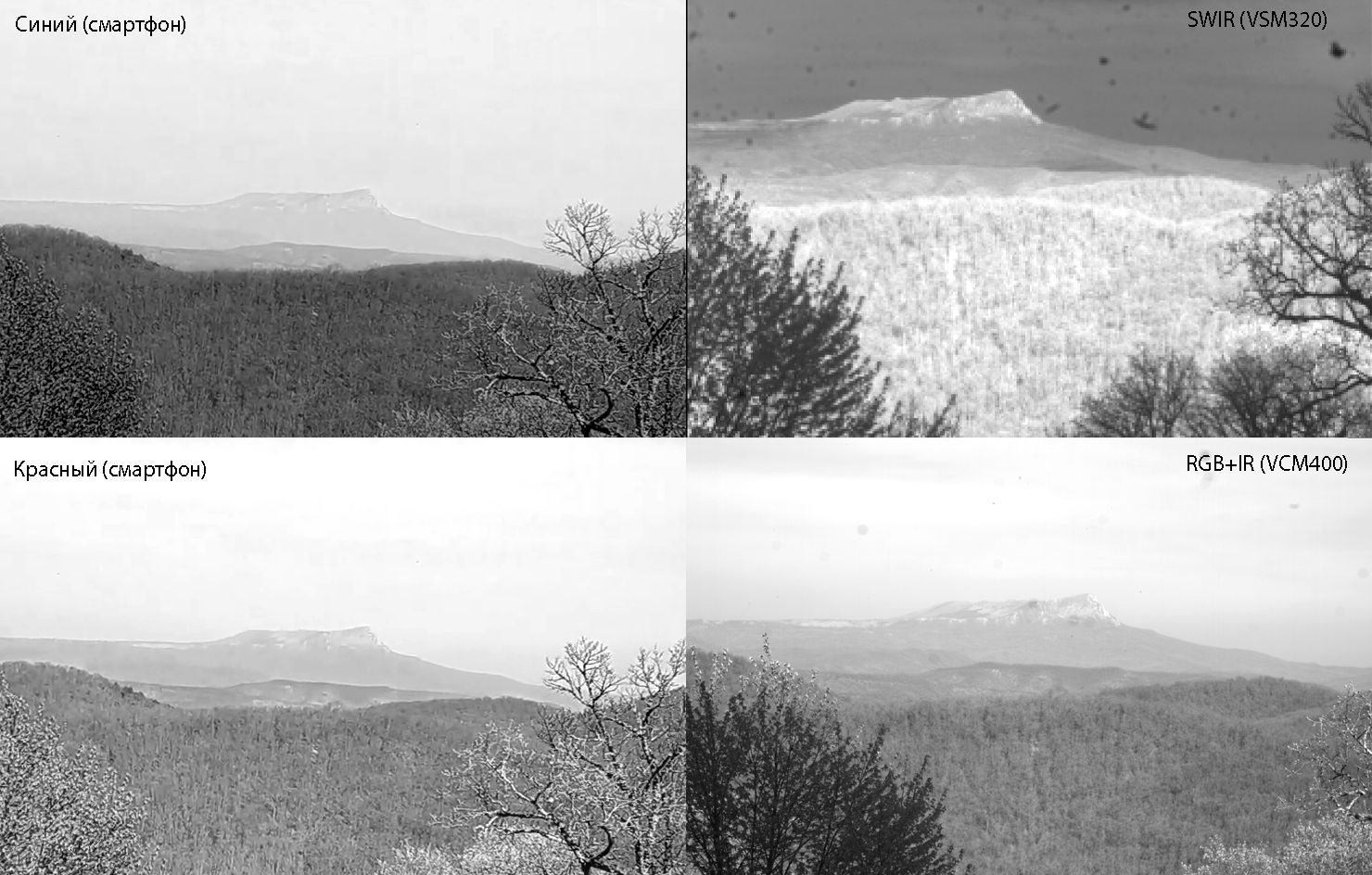

Наиболее важным свойством камеры ближнего ИК (наравне с возможностью улучшения видимости в тумане) — это значительно лучшая видимость в дымке, для сравнения кадры разных частей спектра:
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 18
А вот видео в ближнем ИК диапазоне по вантовому мосту на дальности 9-10км.

а вот демонстрация на дальности в 9км по Смольному (в середине видео включается функция камеры: локальное контрастирование (аналог HDR/DDE) )
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 19

Можно ещё довольно много рассказывать про ближний ИК-диапазон, но, к сожалению, это выходит за объём одной статьи. Если получится и будет достаточно материала, мы обязательно продолжим. Подводя итоги можно сказать, что камеры ближнего ИК можно применять:
— для улучшения видимости в тумане
— для улучшения видимости при атмосферной дымке, смоге
— в качестве приборов ночного видения (улучшения видимости ночью)
— поиске объектов на дневном небе
— при разработке мультиспектральных камер, когда важно увидеть значительно теплый
скрытый в видимом диапазоне объект
— для особых применений в промышленности, когда важен именно этот спектральный диапазон
— поиске замаскированных предметов, когда одни краски становятся малоконтрастными, а другие наоборот темнеют в данном диапазоне или люминесцируют.

Хотелось бы сказать спасибо организации НПК «Фотоника», которая предоставила данный детектор для разработки и финансировала работу в течение длительного времени. Результатом работы явилась камера с очень высокими характеристиками по чувствительности. Отдельное спасибо коллегам, которые её разработали, несколько раз переработали, а также построили математическую модель и разработали методику калибровки такого строптивого InGaAs детектора.

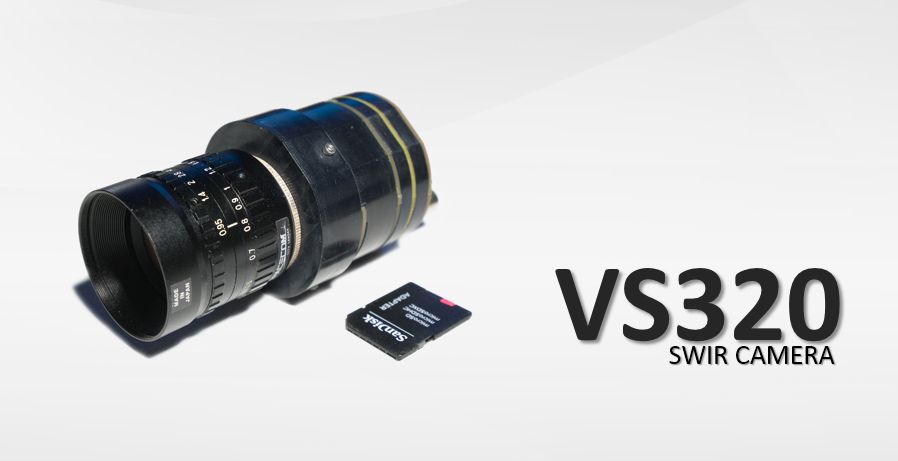

Ну и собственно фотография камеры VS320 «в размере»:
Видеть невидимое. Ближний инфракрасный диапазон (0.9-1.7мкм) - 20

Ждем вопросы в комментариях, будем рады ответить.
