Рельсотрон — оружие будущего

в 12:43, , рубрики: ВМФ США, Научно-популярное, посмотрел на шапку, рельсотрон, услышал этот звук., физика, Энергия и элементы питания, метки:

Привет от Quake 3 Arena
Рельсотрон (Railgun), или в простонародье «рельса» — импульсный электродный ускоритель масс, принцип действия которого объясняется с помощью силы Лоренца, превращающей электрическую энергию в кинетическую. Является перспективным оружием, имеющим ряд преимуществ перед классической компоновкой на базе химического взрыва. И боевые испытания этой красавицы уже не за горами.

Принцип действия и ограничения

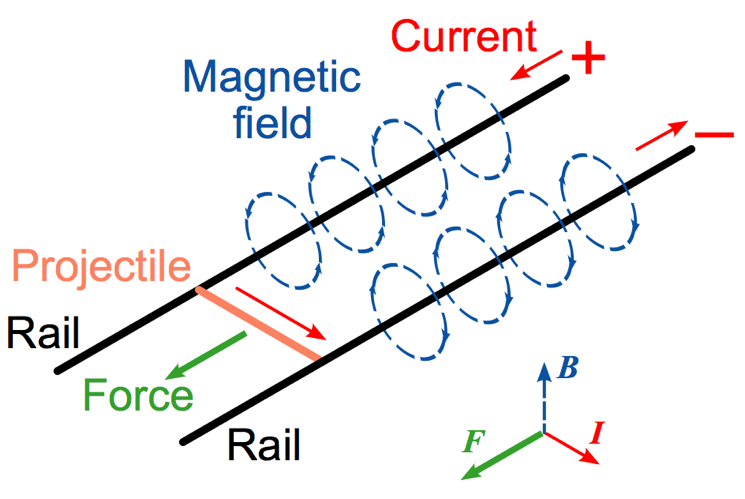

Рельсовая пушка использует электромагнитную силу, называемую силой Лоренца, чтобы разогнать электропроводный снаряд, который изначально является частью цепи. Иногда используется подвижная арматура, соединяющая рельсы. Ток I, идущий через рельсы, возбуждает магнитное поле B между ними, перпендикулярно току, проходящему через снаряд и смежный рельс. В результате происходит взаимное отталкивание рельсов и ускорение снаряда под действием силы F.


Одна из проблем рельсотрона заключается в том, что для изготовления его снарядов необходим материал с максимально возможной проводимостью, т.к. для создания движущей силы по рельсам пускается очень мощный моментальный разряд тока. Если материал снаряда обладает недостаточной проводимостью, он может испариться в рельсотроне под воздействием силы тока еще до выхода из пушки.

Второй ограничитель — источник питания. В ближайшее время ВМФ США планируют провести испытания рельсотрона на базе корабля (только корабль на сегодняшний день может выдержать выстрел из этого оружия). Для залпа из современного рельсотрона требуется импульс в 25 (!) мегаватт. Один из кораблей ВМФ США, который проектировался специально с учетом возможности комплектации рельсотроном, оснащен силовыми установками на 78 мегаватт, а самым распространенным значением эл. мощности установки на корабле является цифра в 9 мегаватт. Для одного выстрела рельсотрона требуется почти 30% мощности установки спец. корабля флота. Об использовании данного типа вооружения на рядовых судах и думать не стоит.

Видео с экспериментальной установки ВМС США:


Вопрос в зал: откуда взялась огненная вспышка на выходе? :)

Иногда, для придания снаряду рельсотрона наибольшей начальной скорости, при наличии которой выстрел будет более эффективен, производят химический взрыв (детонация пороха, к примеру). Утрируя, рельсотрон можно использовать как «ускоряющую насадку» для орудий, повышающую скорость снаряда на выходе. Но я бы не рискнул пропускать такой ток через взрывчатку.

Непроводящий снаряд

Существует еще одна разновидность рельсотрона, в которой используется непроводящий снаряд. В описываемом случае рельсы замыкаются не самим снарядом, что ведет к образованию силы Лоренца, а отдельно, за снарядом, образуя дуговой разряд. Последний приводит к испарению снаряда и образованию реактивной струи, которая, продвигая снаряд по рельсам, разгоняет его.

Не путать с пушкой Гаусса

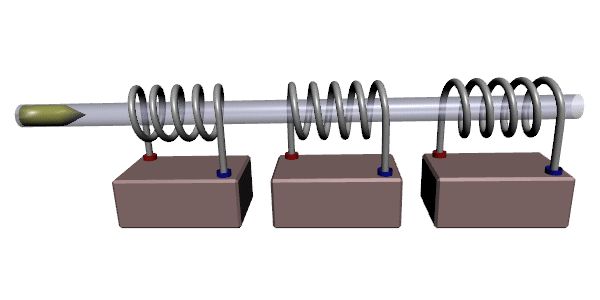

Пушку Гаусса и рельсотрон очень часто путают. Причина тому сходная природа работы этих устройств, но они используют разные подходы и электро-физические законы для разгона снаряда. В рельсотроне реализовано использование силы Лоренца или реактивной струи, а в пушке Гаусса — использование электромагнитных полей. Снаряд из ферромагнетика разгоняется по диэлектрической трубке через ряд соленоидов, при включении образующих магнитное поле, которое «проталкивает» снаряд из ферромагнетика вперед.

Пушка Гаусса имеет КПД значительно ниже, чем рельсотрон, поэтому военными данный принцип для создания оружия не рассматривается.

Так почему же такой сложный рельсотрон такой вкусный для военных?

Все до банального просто — деньги. «Рельса» способна вести огонь на дистанцию до 180 км уже сегодня, а в будущем планируется выход на показатели до 400 км. На подобные расстояния вести огонь возможно только при помощи ракет, каждая из которых стоит миллионы долларов, плюс ко всему с ними умеют бороться. Рельсотрон уже сейчас может вести огонь снарядами массой 2-3 кг, что при скорости до 2000-2500 м/с приводит к колоссальным разрушениям. Сам же снаряд стоит порядка $20-25 тыс, по сравнению со стоимостью ракет — бесплатно, а транспортировка и эксплуатация подобных боеприпасов — одно удовольствие: боекомплект не сдетонирует, никаких проблем с погрузкой, никаких ЧП из-за человеческого фактора (если, конечно, кто-нибудь ее не уронит себе на ногу).

Ученым осталось решить вопрос только с источником питания, т.к. строить корабли конкретно под «рельсу» очень затратно (энергоустановка в 70 мегаватт — это энергопотребление небольшого города). Как только будет решен вопрос питания мы сможем увидеть рельсотроны на вооружении. И как бороться с трехкилограммовой болванкой, летящей на скорости в 7 Махов и способной потопить корабль — не понятно.

Так и живем.

Автор: ragequit
