Почему «Союз» летел к МКС двое суток или занимательная баллистика

в 3:05, , рубрики: "Союз", баллистика, космонавтика, МКС, Научно-популярное, НСРТ, стыковка, физика

Почему «Союз» летел к МКС двое суток или занимательная баллистика - 1
С 2013 года космические корабли «Союз» летают на МКС по короткой шестичасовой схеме. Она более комфортна для экипажа, и переход на двухсуточную схему стыковки обычно означает, что «что-то пошло не так». Но в этот раз не было никаких неисправностей, и для «Союза ТМА-18М» двухсуточная схема была запланирована изначально. Почему так получилось?

Экскурс в историю

Почему «Союз» летел к МКС двое суток или занимательная баллистика - 2
Два состыкованных корабля «Союз»

За десятилетия развития космонавтики СССР/Россия и США успели перепробовать алгоритмы стыковки самой разной длительности. Абсолютный рекорд по скорости стыковки принадлежит нам — весной 1968 года два беспилотных «Союза» под названиями «Космос-212» и "-213" сумели состыковаться всего через 47 минут после старта второго корабля. Пилотируемый рекорд также был бы нашим, если бы у Георгия Берегового на «Союзе-3» получилось бы состыковаться с беспилотным «Союзом-2» — он был на расстоянии 200 метров от цели меньше, чем через час после старта. Но Береговому не повезло, а рекорд самой быстрой пилотируемой стыковки принадлежит Конраду и Гордону, которые сумели состыковать «Джемини-11» с мишенью «Аджена» за 1 час 34 минуты. Если говорить про полеты к орбитальным станциям, до 2013 года рекорд был у американцев — миссии к станции «Скайлэб» стыковались через 8 часов после запуска. В СССР же до 1986 года была принята суточная схема стыковки, а после начала работы станции «Мир» перешли на двухсуточную схему, которую перенесли и на МКС.

Немного физики

Описать словами сближение и стыковку просто. Нужно, всего лишь, сформировать такую орбиту, чтобы оказаться недалеко от цели, погасить относительную скорость, сблизиться и состыковаться. В реальности, понятное дело, этот процесс гораздо сложнее. У «Союза» возможна не любая начальная орбита, да и топливо у него не бесконечное. В таких условиях очень важными параметрами становятся фазовый угол и его допустимый диапазон.

Фазовый угол — это угол между кораблем и целью в плоскости орбиты.
Фазовый диапазон — это допустимые значения фазового угла, при которых возможна стыковка.

Почему «Союз» летел к МКС двое суток или занимательная баллистика - 3

Для двухсуточной схемы фазовый диапазон очень большой — порядка 150°, а фазовый угол находится обычно в диапазоне 200-400°. Шестичасовая схема гораздо строже — надо уложиться в фазовый угол 30±15°. Для того, чтобы успеть состыковаться за шесть часов, баллистики даже пошли на хитрость — сразу после выведения корабль получает данные для коррекции орбиты по расчетным параметрам выведения (а в реальном мире ракета-носитель всегда чуть-чуть промахивается). Затем, на втором витке, его орбиту анализируют на Земле и отправляют данные для двух импульсов коррекции, которые исправляют ошибку выведения. Не забывайте о том, что один виток — это примерно 90 минут, т.е. на все операции по стыковке есть всего четыре витка.

Почему «Союз» летел к МКС двое суток или занимательная баллистика - 4

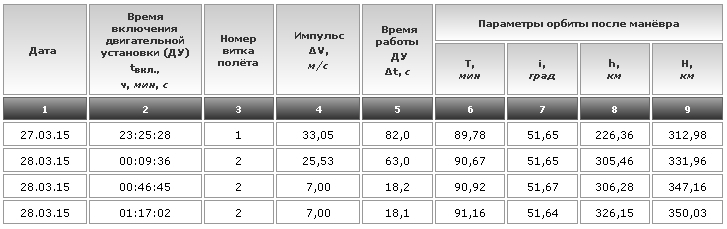

Схема маневров «Союза ТМА-16М». Первые два импульса расчетные, вторые два — корректирующие. Обратите внимание на активное маневрирование — импульсы идут примерно каждые полчаса

Почему «Союз» летел к МКС двое суток или занимательная баллистика - 5

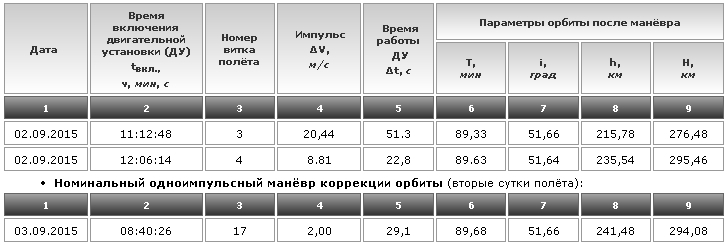

Схема маневров «Союза ТМА-18М».

Математик-жонглер

Расчет даты и параметров старта зависит от огромного количества ограничений:

  • Старт к МКС с Байконура возможен один раз в сутки.
  • МКС теряет высоту непредсказуемо — в зависимости от солнечной активности.
  • МКС может быть вынуждена выполнить маневр уклонения от космического мусора в заранее неизвестный день
  • Нужно, чтобы стыковка происходила на дневной стороне орбиты и в видимости наземных пунктов управления на нашей территории.
  • Параметры орбиты необходимо сохранять совместимыми с последующими стартами и посадками с горизонтом планирования примерно год.

В таких условиях баллистики становятся немного жонглерами, учитывая не только множество параметров, но и прогноз на их изменение со временем. Для шестичасовой схемы, несмотря на все старания, пришлось даже вносить послабление — старт теперь может сдвинуться на один день вперед или назад.

Солнце подвело

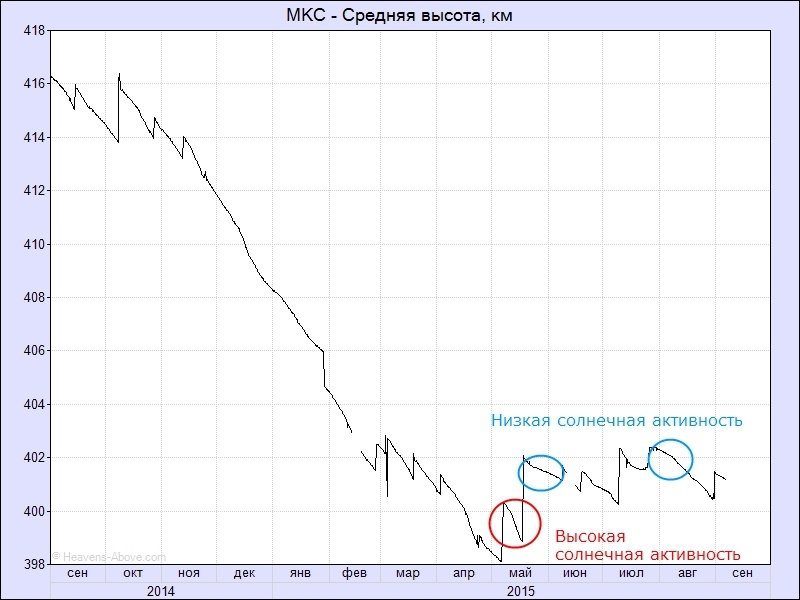

Возможность для шестичасовой схемы «Союза ТМА-18М» пропала из-за двух факторов. Во-первых, МКС пришлось 26 июля уворачиваться от космического мусора. А во вторых, подвело Солнце — активность гораздо ниже прогнозируемой сделала окрестности Земли более «чистыми» от молекул атмосферы, и МКС снижалась медленнее расчетных значений. Возможность сдвинуть старт на один день была использована еще в июне — из-за такого же уклонения от мусора и низкой солнечной активности параметры орбиты МКС сделали непригодной дату старта 1 сентября. Весь август сохранялась некоторая интрига — несмотря на отказ от одной коррекции орбиты фазовый угол подходил к предельному значению. Не повезло — в итоге он вышел за допустимое значение, и не осталось других альтернатив, кроме двухсуточной схемы.

Почему «Союз» летел к МКС двое суток или занимательная баллистика - 6

В теории, можно было бы попытаться затормозить МКС, но это очень дорогое решение — для того, чтобы тормозить двигателями «Прогресса», который пристыкован к модулю «Звезда», пришлось бы два раза разворачивать четырехсоттонную станцию на 180°. Слишком много топлива потратилось бы зря. Есть еще один любопытный вариант — ЦУП Москвы мог бы попросить ЦУП Хьюстона держать панели солнечных батарей МКС перпендикулярно направлению полета, чтобы они «ловили» максимум молекул атмосферы и тормозили бы станцию. Но такое решение тоже не всегда возможно, солнечные батареи должны снабжать станцию энергией и не могут поворачиваться произвольно.

Нет пределов совершенству

Любопытно, но шестичасовая схема не предел. Когда «Союзы» и «Прогрессы» пересядут на «Союз-2.1а», то новый цифровой носитель с более высокой точностью выведения позволит избавиться от двух импульсов коррекции, и сократить полет к МКС на один виток или полтора часа. По заверениям баллистиков фазовый диапазон упадет незначительно, до 25-28°. В теории, при изменении алгоритма сближения с МКС время полета можно будет уменьшить еще, и даже стыковка за один виток в будущем не выглядит абсолютно невозможной.

При подготовке публикации использовались

  • Материалы форума журнала «Новости космонавтики».
  • Интервью начальника отдела баллистики РКК «Энергия» Рафаила Муртазина.

Почувствовать хитрости орбитальной баллистики можно в бесплатном симуляторе Orbiter, попробуйте полет к МКС на «Союзе».

По тегу «незаметные сложности» — ракеты, двигатели, стартовые сооружения, орбиты и т.п.
