На орбите Земли есть три объекта, о которых знают даже далекие от астрономии и космонавтики люди: Луна, Международная Космическая Станция и космический телескоп Хаббл. Последний на целых восемь лет старше МКС и застал еще Орбитальную Станцию «Мир». Многие считают его просто большим фотоаппаратом в космосе. Реальность же немного сложнее, не зря ведь люди, работающие с этим уникальным аппаратом с уважением называют его небесной обсерваторией.

Космический телескоп Хаббл (статья плюс ролик) - 1


История постройки Хаббла — это постоянное преодоление трудностей, борьба за финансирование и поиск решений в непредвиденные ситуации. Роль же Хаббла в науке бесценна. Невозможно составить полный список открытий в астрономии и смежных направлениях, совершенных благодаря снимкам телескопа, настолько много работ ссылаются на полученную им информацию. Тем не менее, официальная статистика говорит о почти 15 тысячах публикаций.

История

Идея разместить телескоп на орбите возникла почти сто лет назад. Научное обоснование важности постройки такого телескопа в виде статьи опубликовал астрофизик Лайман Спитцер в 1946-м году. В 65-м его сделали главой комитета академии наук, которая определила задачи такого проекта.

В шестидесятых удалось провести несколько успешных запусков и доставить на орбиту более простые устройства, и в 68-м НАСА дало зеленый свет предтече Хаббла — аппарату LST, Большому Космическому Телескопу, с более крупным диаметром зеркала — 3 метра против хаббловских 2,4 — и амбициозной задаче запустить его уже в 72-м году, с помощью находящегося тогда в разработке космического шаттла. Но расчетная проектная смета вышла слишком дорогой, с деньгами возникали трудности, а в 74-м финансирование и вовсе отменили. Активное лоббирование проекта астрономами, привлечение Европейского Космического Агентства и упрощение характеристик приблизительно до хаббловских позволили в 78-м получить финансирование от Конгресса в размере смешных по итоговым затратам 36-и миллионов долларов, что на сегодняшний день равно примерно 137-и миллионам.

Тогда же будущий телескоп назвали в честь Эдвина Хаббла, астронома и космолога, подтвердившего существование других галактик, создавшего теорию расширения Вселенной и давшего свое имя не только телескопу, но еще научному закону и величине.

Телескоп разрабатывали несколько компаний, отвечающих за разные элементы, из которых самые сложные: оптическая система, которой занималась Перкин-Элмер, и космический аппарат, который создавала Локхид. Бюджет вырос уже до 400 млн долларов.

Локхид затянула создание аппарата на три месяца и превысила свой бюджет на 30%. Если посмотреть на истории строительства похожих по сложности аппаратов, то это нормальная ситуация. У Перкин-Элмер же все было значительно хуже. Компания полировала зеркало по инновационной технологии до конца 81-го года, сильно превысив бюджет и испортив отношения с НАСА. Интересно, что болванку зеркала им сделала компания Корнинг, которая сегодня выпускает стекла Горилла Гласс, активно используемые в телефонах. Кстати, Кодак получил контракт на изготовление запасного зеркала с использованием традиционных методов полировки, если с полировкой основного зеркала возникнут проблемы. Задержки по созданию остальных компонентов тормозили процесс настолько, что стала известной цитата из характеристики НАСА по поводу графиков работ, которые были «неопределенными и изменяющимися ежедневно».

Космический телескоп Хаббл (статья плюс ролик) - 2

Запуск стал возможен лишь к 86-у году, но из-за катастрофы Челленжера, запуски шаттлов приостановили на время доработок.

Хаббл по частям положили на хранение в специальные продуваемые азотом камеры, что обходилось в шесть миллионов долларов в месяц.

В итоге, 24 апреля 1990-го года, шаттл Дискавери стартовал с телескопом на орбиту. К этому моменту на Хаббл потратили 2,5 миллиарда долларов. Общие затраты на сегодня подбираются к десяти миллиардам.

Космический телескоп Хаббл (статья плюс ролик) - 3

Со времени запуска произошло несколько драматичных событий с участием Хаббла, но главное произошло в самом начале.

Когда после вывода на орбиту, телескоп начал свою работу, оказалось, что его резкость на порядок ниже расчетной. Вместо десятой доли угловой секунды получалась целая секунда. После нескольких проверок, оказалось, что зеркало телескопа слишком плоское по краям: на целых два микрометра не совпадает с расчетным. Аберрация вследствие этого в буквальном смысле микроскопического дефекта делала большинство планируемых исследований невозможными.

Космический телескоп Хаббл (статья плюс ролик) - 4

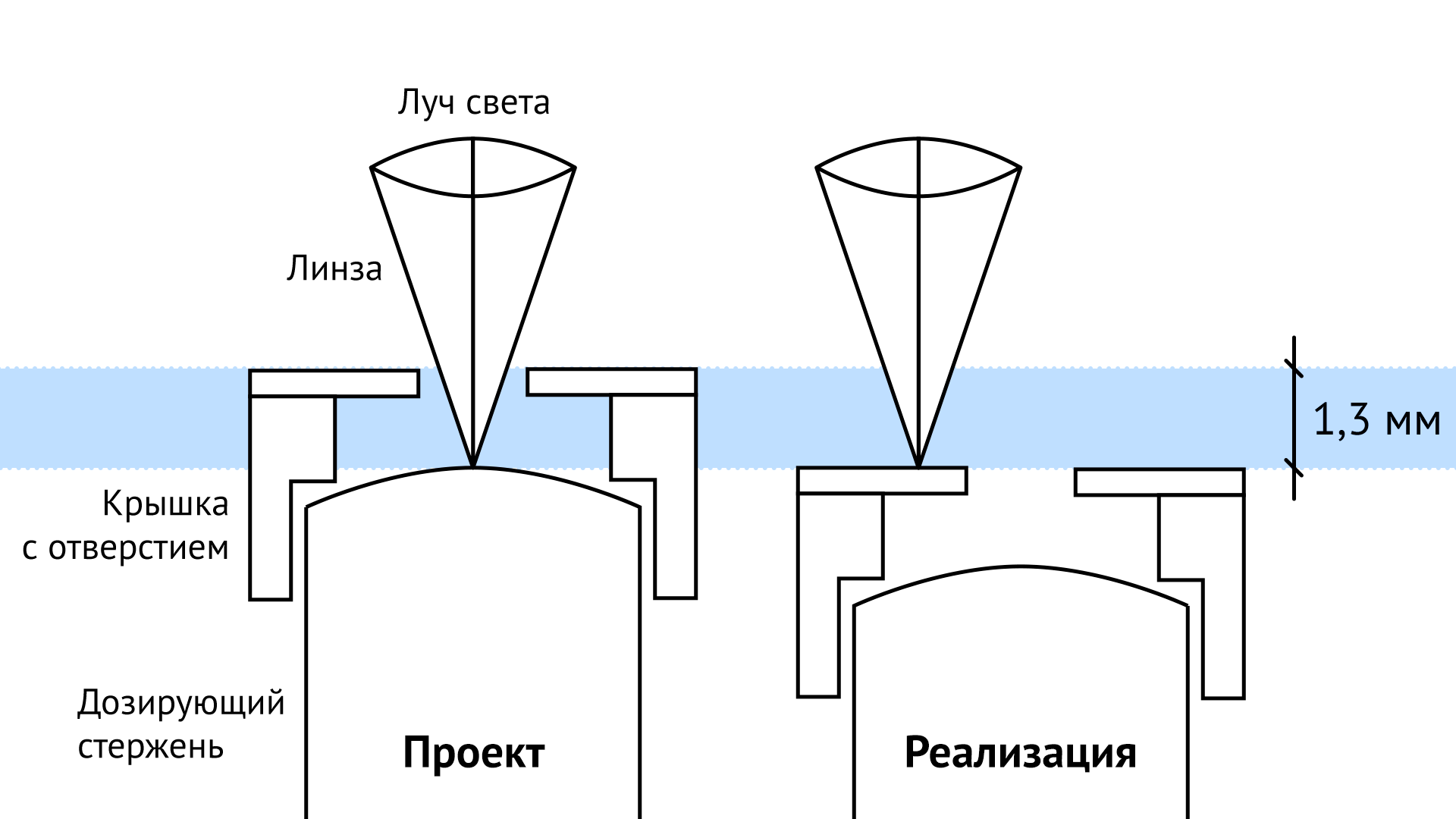

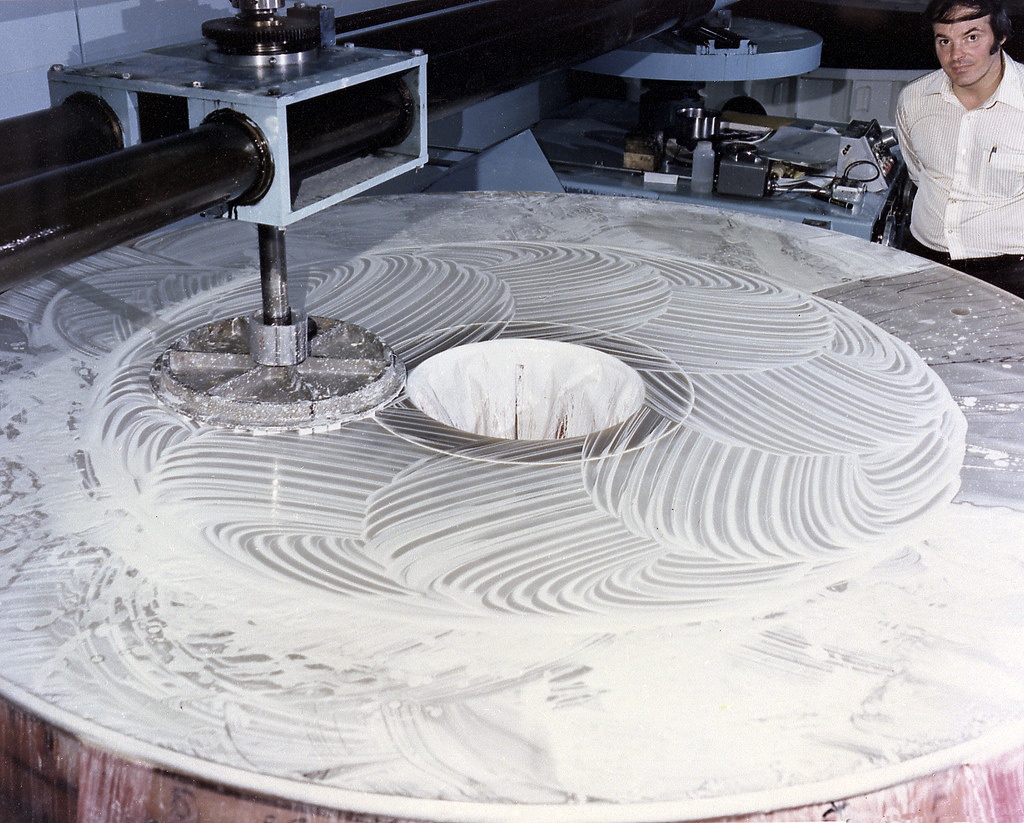

Была собрана комиссия, члены которой нашли причину: невероятно точно рассчитанное зеркало неправильно отшлифовали. Более того, еще до запуска такие же отклонения показывала используемая в тестах пара нуль-корректоров — устройств, которые здесь отвечали за нужную кривизну поверхности. Но тогда этим показаниям не стали доверять, положившись на показания главного нуль-корректора, который показывал правильные результаты и по которому производили шлифовку. И одна из линз которого, как оказалось, была неправильно установлена.

Космический телескоп Хаббл (статья плюс ролик) - 5

Человеческий фактор.

Установить новое зеркало прямо на орбите было технически невозможно, а спускать телескоп и затем снова выводить — слишком дорого. Решение нашлось изящное.

Да, зеркало было сделано неправильно. Но оно было сделано неправильно с очень высокой точностью. Искажение было известно, и его оставалось лишь компенсировать, для чего разработали специальную систему корректировки COSTAR. Установить ее решили в рамках первой экспедиции по обслуживанию телескопа. Такая экспедиция — это сложная десятидневная операция с выходами астронавтов в открытый космос. Более футуристической работы и представить нельзя, а ведь это всего лишь техобслуживание. Всего экспедиций за время работы телескопа было четыре, с двумя вылетами в рамках третьей.

2 декабря 1993-го года шаттл Индевор, для которого это был пятый полет, доставил астронавтов к телескопу. Те установили Костар и заменили камеру.

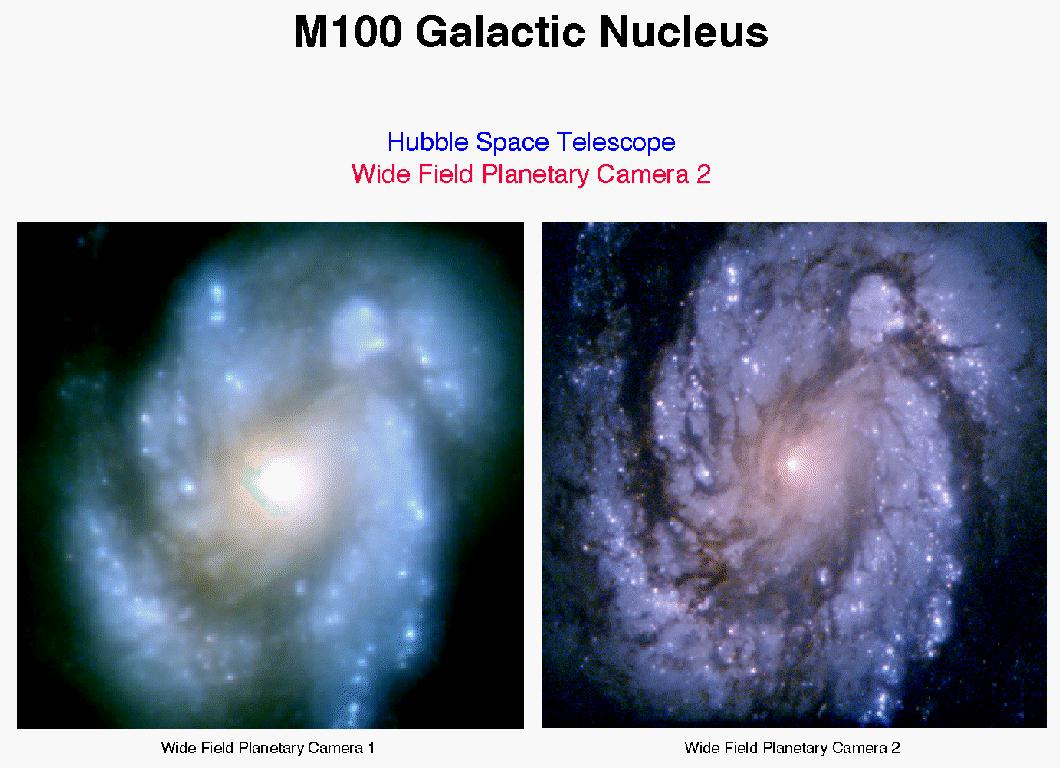

Костар скорректировала сферическую аберрацию зеркала, сыграв роль самых дорогостоящих очков в истории. Система оптической коррекции выполняла свою задачу до 2009-го года, когда нужда в ней отпала в связи с использованием во всех новых приборах собственной корректирующей оптики. Она уступила драгоценное место в телескопе спектрографу и заняла почетное место в Национальном музее воздухоплавания и астронавтики, после демонтажа в рамках четвертой экспедиции по обслуживанию Хаббла в 2009-м году.

Управление

Управляется и контролируется телескоп в реальном времени 24/7 из центра управления в городе Гринбелт в штате Мэриленд. Задачи центра делятся на два вида: технические (обслуживание, управление и мониторинг состояния) и научные (выбор объектов, подготовка задач и непосредственно сбор данных). Еженедельно Хаббл получает с Земли более 100 000 разных команд: это корректирующие орбиту инструкции, и задания на съемку космических объектов.

В ЦУПе сутки разбиты на три смены за каждой из которых закреплена отдельная команда из трех-пяти человек. Во время экспедиций к самому телескопу штат работников увеличивается до нескольких десятков.

Кстати, существует отдельный сайт, разработанный Крисом Питом, где можно отследить положение небесной обсерватории. Там же есть данные и по другим искусственным орбитальным объектам:
www.heavens-above.com

Хаббл — телескоп занятой, но даже его плотный график позволяет помочь совершенно любому, даже непрофессиональному, астроному. Ежегодно в Институт Исследований Космоса с Помощью Космического Телескопа поступает по тысяче заявок на бронирование времени от астрономов из разных стран. Около 20% заявок получают одобрение экспертной комиссии и, по данным НАСА, благодаря международным запросам проводится плюс-минус 20 тысяч наблюдений ежегодно. Все эти заявки стыкуются, программируются и отправляются Хабблу из все того же центра в Мэриленде.

Оптика

Актуальный набор инструментов:

NICMOS
Near Infrared Camera and Multi-Object Spectrometer
Камера и мультиобъектный спектрометр ближнего инфракрасного диапазона

ACS
Advanced Camera для Surveys
Усовершенствованная обзорная камера

WFC3
Wide Field Camera 3
Широкоугольная камера 3

COS
Cosmic Origins Spectrograph
Ультрафиолетовый спектрограф

STIS
Space Telescope Imaging Spectrograph
Регистрирующий спектрограф космического телескопа

FGS
Fine Guidance Sensor
Система наведения

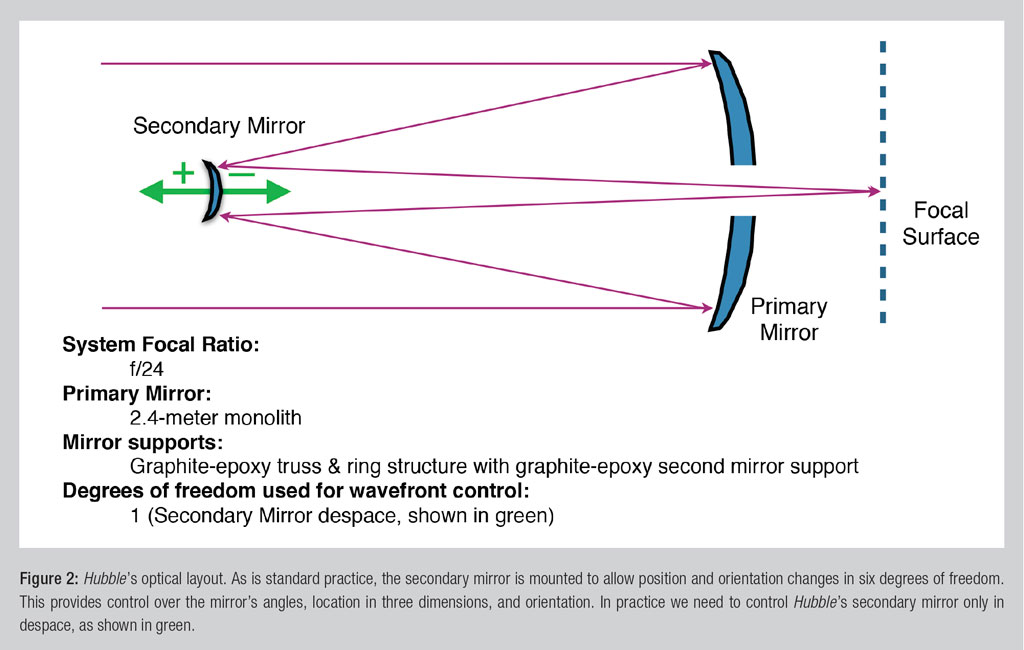

Основная оптика Хаббла сделана по системе Ричи-Кретьена. Она состоит из круглого, гиперболически изогнутого, зеркала диаметром 2,4 м с отверстием в центре. Это зеркало отражает на вторичное зеркало тоже гиперболической формы, которое отражает в центральное отверстие первичного пригодный к оцифровке пучок. Для отсеивания лишних частей спектра и выделения нужных диапазонов используются всевозможные фильтры.

Космический телескоп Хаббл (статья плюс ролик) - 6

В таких телескопах используют именно систему зеркал, а не линз, как в фотокамерах. Тому много причин: перепады температур, допуски полировки, общие размеры и отсутствие потерь пучка внутри самой линзы.

Основная оптика на Хаббле не менялась с самого начала. А набор разнообразных инструментов, ее использующих, полностью сменили за несколько обслуживающих экспедиций. Хабблу обновляли инструментарий, и за время его существования там работало тринадцать разных инструментов. Сегодня он несет шесть, один из которых в гибернации.

За фотографии в оптическом диапазоне отвечали Широкоугольные и планетарные камеры первого и второго поколения, и Широкоугольная камера третьего сейчас.

Потенциал первой WFPC так и не был раскрыт из-за проблем с зеркалом. А экспедиция 93-го года, установив Костар, заодно и заменила ее на вторую версию.

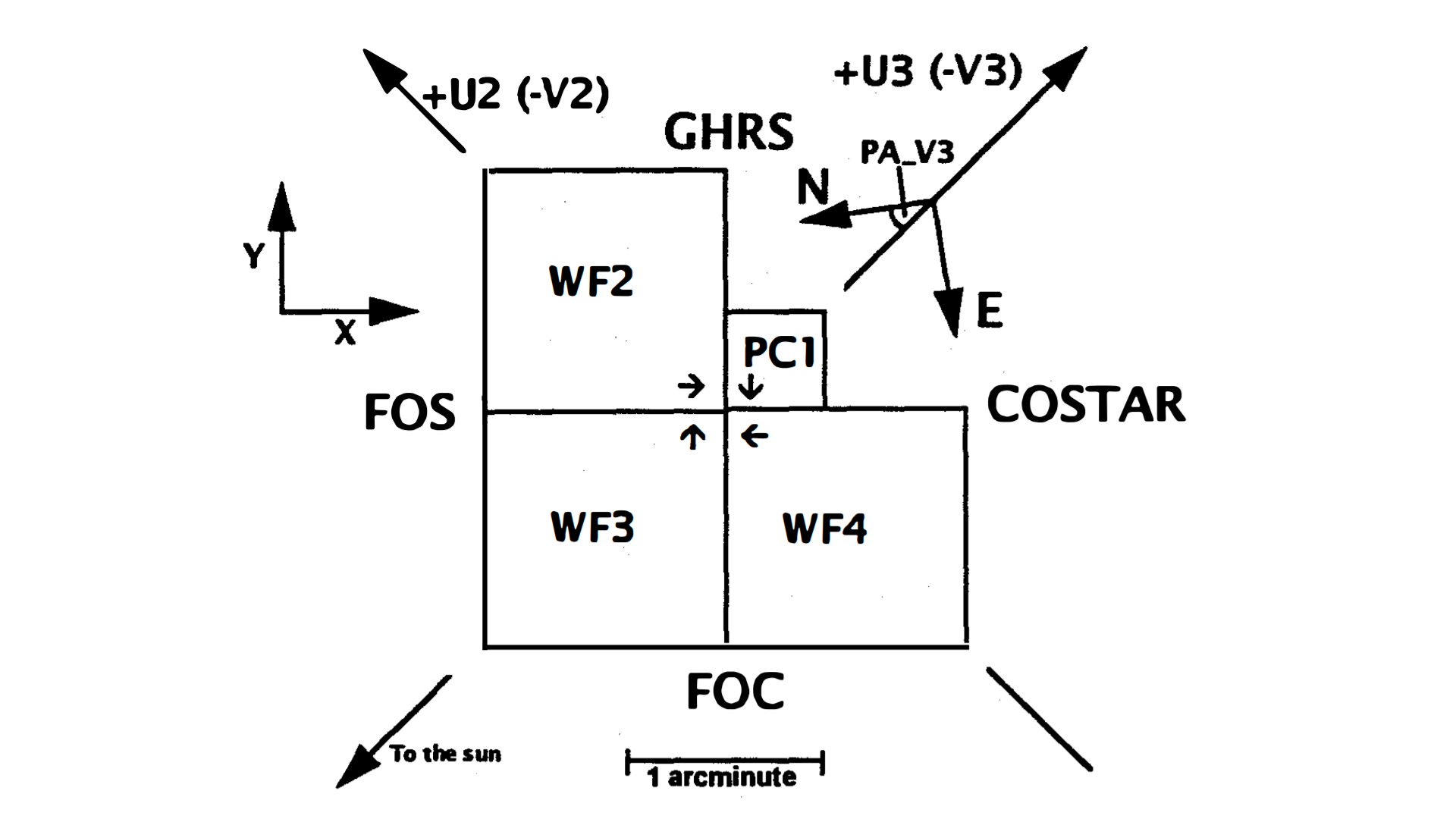

У камеры WFPC2 было четыре квадратных матрицы, изображения с которых формировали большой квадрат. Почти. Одна матрица — как раз-таки «планетарная» — получала изображение с бо́льшим увеличением, и при восстановлении масштаба эта часть изображения захватывает меньше шестнадцатой части общего квадрата вместо четверти, но в более высоком разрешении. Остальные три матрицы отвечали за «широкоугольность». Именно поэтому полные снимки камеры выглядят как квадрат, у которого отъели 3 блока с одного угла, а не из-за проблем с загрузкой файлов или других неполадок.

Космический телескоп Хаббл (статья плюс ролик) - 7

WFPC2 заменили на WFC3 в 2009-м. Разницу между ними хорошо иллюстрируют переснятые Столпы Творения, о которых позже.

Кроме оптического и ближнего инфракрасного диапазона широкоугольной камерой, Хаббл видит:

  • с помощью спектрографа STIS в ближнем и дальнем ультрафиолете, а также от видимого до ближнего ифракрасного;
  • там же с помощью одного из каналов ACS, другие каналы которой перекрывают огромный диапазон частот от инфракрасной до ультрафиолетовой области;
  • слабые точечные источники в ультрафиолетовом диапазоне спектрографом COS.

Снимки

Снимки Хаббла — это не совсем фотографии в привычном понимании. Очень много информации недоступно в оптическом диапазоне. Многие космические объекты активно излучают в других диапазонах. Хаббл оборудован множеством устройств с разнообразными фильтрами, что позволяют уловить данные, которые позже астрономы обрабатывают и могут свести в наглядное изображение. Богатство цветов обеспечивают разные диапазоны излучения звезд и ионизированных ими частиц, а также их отраженный свет.

Фотографий очень много, расскажу лишь о нескольких, самых захватывающих. Все фотографии имеют свой ID, по которому легко находятся на сайте Хаббла spacetelescope.org или прямо в Гугле. Многие снимки лежат на сайте в высоком разрешении, здесь же я оставляю screensize-версии.

Столпы творения

ID: opo9544a

Космический телескоп Хаббл (статья плюс ролик) - 8

Свой самый знаменитый кадр Хаббл сделал первого апреля 95-го года, не отвлекаясь от умной работы в день дурака. Это Столпы Творения, названные так потому, что из этих скоплений газа формируются звезды, и потому, что напоминают формой. На снимке — небольшой кусочек центральной части туманности Орел. Туманность эта интересная тем, что крупные звезды в ее центре частично ее же развеяли, да еще и как раз со стороны Земли. Такая удача позволяет посмотреть в самый центр туманности и, например, сделать знаменитый выразительный снимок.

Другие телескопы тоже снимали этот регион в разных диапазонах, но в оптическом Столпы выходят выразительнее всего: ионизированный теми самыми звездами, что развеяли часть туманности, газ светится синим, зеленым и красным цветами, создавая красивые переливы.

В 2014-м году Столпы пересняли обновленным оборудованием Хаббла: первую версию снимала камера WFPC2, а вторую — WFC3.

ID: heic1501a

Космический телескоп Хаббл (статья плюс ролик) - 9

Роза, сделанная из галактик

ID: heic1107a

Космический телескоп Хаббл (статья плюс ролик) - 10

Объект Арп 273 — красивый пример коммуникации между галактиками, оказавшимися близко друг к другу. Ассиметричная форма верхней — это следствие так называемых приливных взаимодействий с нижней. Вместе они образуют грандиозный цветок, подаренный человечеству в 2011-м году.

Магическая галактика Сомбреро

ID: opo0328a

Космический телескоп Хаббл (статья плюс ролик) - 11

Мессье 104 — величественная галактика, которую как будто придумали и нарисовали в Голливуде. Но нет, прекрасная сто-четвертая находится на южной окраине созвездия Девы. И она настолько яркая, что видна даже в домашние телескопы. Хабблу эта красавица позировала в 2004-м году.

Новый вид туманности Конской головы в инфракрасном спектре — изображение на 23-ю годовщину Хаббла

ID: heic1307a

Космический телескоп Хаббл (статья плюс ролик) - 12

В 2013-м году Хаббл переснял Барнард 33 в инфракрасном спектре. И мрачная туманность Конская Голова в созвездии Ориона, почти непрозрачная и черная в видимом диапазоне, предстала в новом свете. То есть, диапазоне.

До этого Хаббл уже фотографировал ее в 2001-м:

ID: heic0105a

Космический телескоп Хаббл (статья плюс ролик) - 13

Тогда она победила в интернет-голосовании на юбилейный объект для одинадцати лет на орбите. Интересно, что и до фотографий Хаббла, Конская Голова была одним из самых снимаемых объектов.

Хаббл запечатлел звездообразовательный регион S106

ID: heic1118a

Космический телескоп Хаббл (статья плюс ролик) - 14

S106 — звездообразовательная область в созвездии Лебедя. Красивая структура обусловлена выбросами молодой звезды, что окутана пылью в форме пончика в центре. Эта пылевая завеса имеет бреши сверху и снизу, через которые вещество звезды вырывается активнее, образуя форму, напоминающую известную оптическую иллюзию. Снимок сделан в конце 2011-го года.

Кассиопея А: красочные последствия смерти звезды

ID: heic0609a

Космический телескоп Хаббл (статья плюс ролик) - 15

Вы, вероятно слышали о взрывах Сверхновых звезд. А этот снимок наглядно показывает один из сценариев дальнейшей судьбы таких объектов.

На фото 2006-го года — последствия взрыва звезды Кассиопеи А, что случилось прямо в нашей галактике. Прекрасно видна волна разлетающегося из эпицентра вещества, со сложной и детальной структурой.

Изображение Хаббла Arp 142

ID: heic1311a

Космический телескоп Хаббл (статья плюс ролик) - 16

И снова снимок, демонстрирующий последствия взаимодействия двух галактик, оказавшихся близко одна к другой во время своего Вселенского пути.

NGC 2936 и 2937 столкнулись и повлияли друг на друга. Это уже само по себе интересное событие, но в этом случае добавился еще один аспект: нынешняя форма галактик напоминает пингвина с яйцом, что работает как большой плюс для популярности этих галактик.

В милой картинке 2013-го года можно увидеть следы случившегося столкновения: например, глаз пингвина сформирован, по большей части, телами из галактики-яйца.

Зная возраст обеих галактик, можно наконец-то ответить, что же было раньше: яйцо или пингвин.

Бабочка, появляющаяся из остатков звезды в планетарной туманности NGC 6302

ID: heic0910h

Космический телескоп Хаббл (статья плюс ролик) - 17

Иногда раскаленные до 20 тысяч градусов потоки газа, летящие со скоростью почти в миллион км/ч выглядят как крылышки хрупкой бабочки, нужно лишь найти правильный ракурс. Хабблу не пришлось искать, туманность NGC 6302 — ее еще называют туманностью Бабочка или Жук — сама повернулась к нам подходящей стороной.

Создает эти крылья умирающая звезда нашей галактики в созвездии Скопиона. Форму крыльев потоки газа получают снова из-за кольца пыли вокруг звезды. Эта же пыль закрывает саму звезду от нас. Возможно, кольцо было сформировано потерей вещества звездой вдоль экватора на относ ительно низкой скорости, а крылья — более быстрой потерей от полюсов.

Фотография сделана в 2009-м году.

Deep Field

Есть несколько снимков Хаббла, в названии которых имеется Deep Field. Это кадры с огромным многодневным временем экспозиции, демонстрирующие маленький кусочек звездного неба. Чтобы их снять, пришлось очень тщательно выбирать подходящий для такого экспонирования участок. Его не должны были перекрывать Земля и Луна, поблизости не должно было быть ярких объектов и так далее. В итоге Дип Филд стали очень полезными для астрономов кадрами, по которым можно изучать процессы формирования вселенной.

Самый последний такой кадр — Hubble Extreme Deep Field 2012-го года — достаточно скучный на обывательский взгляд — это беспрецедентная съемка с выдержкой в два миллиона секунд (~23 дня), показавшая 5,5 тысяч галактик, самые тусклые из которых имеют яркость в десять миллиардов меньше чувствительности человеческого зрения.

ID: heic1214a

Космический телескоп Хаббл (статья плюс ролик) - 18

И эта невероятная картинка свободно лежит на сайте Хаббла, показывая всем желающим крохотную часть 1 / 30 000 000 нашего неба, на которой видны тысячи галактик.

Масскульт

Ценность работы телескопа Хаббл столь велика, что он перестал быть сугубо научным достижением, давно став культурным явлением, часто появляясь в кино и других видах искусства в разных ипостасях.

Конечно же, Голливуд не мог пройти мимо истории с зеркалом, и в фильме «Голый Пистолет 2 с половиной» 91-го года его изображение можно заметить в сцене вечерней депрессии лейтенанта Фрэнка Дребина среди фотографий главных катастроф века.

Космический телескоп Хаббл (статья плюс ролик) - 19

Уже более уважительный референс можно встретить в масштабном фантастическом дурдоме «Армагеддон» 98-го года, где именно Хаббл делает первые снимки огромного метеорита, летящего к Земле.

Космический телескоп Хаббл (статья плюс ролик) - 20

Одно из первых заметных появлений полученных телескопом снимков в массовой культуре — четвертый сезон сериала Стар Трек Вояджер в 97-м году.

Космический телескоп Хаббл (статья плюс ролик) - 21

Хаббл много снимается в кино и на телевидении, и перечислять все фильмы с его участием слишком долго. Одним из самых красивых применений фотографий телескопа, помимо документальных, можно назвать Контакт 97-го года с Джоди Фостер. Также завязка недавней Гравитации происходит во время ремонтной миссии на Хаббле.

Космический телескоп Хаббл (статья плюс ролик) - 22

Из неожиданных применений наследия Хаббла: меметичные космические леггинсы. Ну и в качестве принтов для одежды в целом.

Космический телескоп Хаббл (статья плюс ролик) - 23

Хаббл (1990 – 203_)

Хаббл должен сойти с орбиты после 2030-го года. Этот факт кажется грустным, но на самом деле телескоп на много лет превысил длительность своей изначальной миссии. Телескоп несколько раз модернизировали, меняли оборудование на все более совершенное, но основной оптики эти доработки не касались. И в ближайшие годы человечество получит более продвинутую замену старому бойцу, когда запустят телескоп Джеймс Уэбб. Но и после этого Хаббл продолжит работать, пока не выйдет из строя. В телескоп вложены невероятные объемы труда ученых, инженеров, астронавтов, людей других профессий и денег американских и европейских налогоплательщиков.

В ответ человечество имеет беспрецедентную базу научных данных и объектов искусства, помогающих понять устройство вселенной и создающих моду на науку.

Сложно понять ценность Хаббла не астроному, но для нас это прекрасный символ достижений человечества. Не беспроблемный, со сложной историей, телескоп стал успешным проектом, который еще, будем надеяться, больше десяти лет будет трудиться на благо науки.

Ролик

В формате статьи историю Хаббла я подготовил для Гиктаймс, но изначально мы делали ролик. В нем закадровый текст с историческими, техническими и просто красивыми иллюстрациями.
