Сетевые извращения: несколько одинаковых ip на разных интерфейсах маршрутизатора в FreeBSD
Небольшое вступление. Сегодня попросили помочь в одной дружеской сети. Имеем: небольшой ISP, достаточно распределенной структуры, некоторая часть на радиоканалах, авторизации нет, есть привязка к mac и ip адресам. На одном из направлений перестало хватать полосы радиоканала, встала необходимость поднять второй канал и перекинуть часть пользователей на него. Кажется все просто и тривиально, но адреса и все настройки у клиентов заданы статически (да дурость, но работаем с тем что дали) и необходимо чтоб сеть остались рабочей у всех абонентов, без каких-либо телодвижений с их стороны.

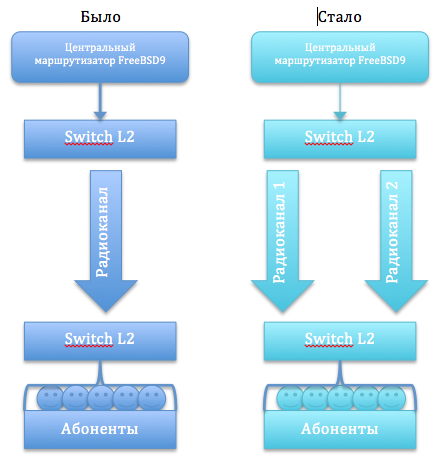

Вкратце структуру сети показал на блок-схеме.
Сетевые извращения: несколько одинаковых ip на разных интерфейсах маршрутизатора в FreeBSD
Попытки объединить каналы по LACP не увенчались успехом (радиосреда, промежуточное железо и т.п.), решено было извращаться, но поднять быстро (решение временное, через пару недель туда прийдет оптика и будет сделано по-нормальному, так что прошу коллег сетевиков сильно не пинать).

На сервере имеем: FreeBSD 9.0-RELEASE-p3 с пересобранным под свои нужды ядром, сетевая, смотрящая в сторону абонентов em0, радиоканал 1 идет по vlan2814, а радиоканал 2 по vlan2819.

Добавляем виланы

В /etc/rc.conf добавим

cloned_interfaces="vlan2814 vlan2819"
ifconfig_em0="up"
ifconfig_vlan2814="inet 172.16.1.254 netmask 255.255.255.0 vlan 2814 vlandev em0"
ifconfig_vlan2814_alias0="inet 172.16.52.254 netmask 255.255.255.0"
ifconfig_vlan2814_alias1="inet 172.16.3.254 netmask 255.255.255.0"
ifconfig_vlan2814_alias2="inet 10.55.1.1 netmask 255.255.255.0"

ifconfig_vlan2819="inet 172.16.1.254 netmask 255.255.255.0 vlan 2819 vlandev em0"
ifconfig_vlan2819_alias0="inet 172.16.52.254 netmask 255.255.255.0"
ifconfig_vlan2819_alias1="inet 172.16.3.254 netmask 255.255.255.0"
ifconfig_vlan2819_alias2="inet 10.55.1.1 netmask 255.255.255.0"

Как видим на 2х разных интерфейсах мы указываем использовать одинаковые ip адреса. Эта технология в терминах cisco зовется unnambered, для FreeBSD я встречал такое название, как SuperVlan. Особенность работы под FreeBSD в том, что для первого поднявшегося интерфейса (в нашем случае vlan2814) все адреса смаршрутизируются автоматически и никаких дополнительных телодвижений не понадобится.

Перегружаемся.

Смотрим таблицу маршрутизации

netstat -rn

Routing tables

Internet:
Destination        Gateway            Flags    Refs      Use  Netif Expire
172.16.1.0/24      link#14            U           0 17830227 vlan2814
172.16.1.254       link#14            UHS         1        0    lo0
172.16.3.0/24      link#14            U           0  2375127 vlan2814
172.16.3.254       link#14            UHS         1        0    lo0
172.16.52.0/24     link#14            U           0      231 vlan2814
172.16.52.254      link#14            UHS         1        0    lo0
10.55.1.0/24       link#14            U           0    36399 vlan2814
10.55.1.1          link#14            UHS         1        0    lo0

Смотрим поднявшиеся интерфейсы

vlan2814: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> metric 0 mtu 1500
	options=3<RXCSUM,TXCSUM>
	ether 00:1b:21:b8:хх:хх
	inet 172.16.1.254 netmask 0xffffff00 broadcast 172.16.1.255
	inet 172.16.52.254 netmask 0xffffff00 broadcast 172.16.52.255
	inet 172.16.3.254 netmask 0xffffff00 broadcast 172.16.3.255
	inet 10.55.1.1 netmask 0xffffff00 broadcast 10.55.1.255
	media: Ethernet autoselect (1000baseT <full-duplex>)
	status: active
	vlan: 2814 parent interface: em0
vlan2819: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> metric 0 mtu 1500
	options=3<RXCSUM,TXCSUM>
	ether 00:1b:21:b8:хх:хх
	inet 172.16.1.254 netmask 0xffffff00 broadcast 172.16.1.255
	inet 172.16.52.254 netmask 0xffffff00 broadcast 172.16.52.255
	inet 172.16.3.254 netmask 0xffffff00 broadcast 172.16.3.255
	inet 10.55.1.1 netmask 0xffffff00 broadcast 10.55.1.255
	media: Ethernet autoselect (1000baseT <full-duplex>)
	status: active
	vlan: 2819 parent interface: em0

Как мы и предполагали оба интерфейса работают на всех ip, но маршрутизация идет только через первый, как же быть с пользователями, которые пойдут через vlan2819?
И тут мы приходим к страшному костылю. Теория такая, те абоненты которые будут пытаться пойти через vlan2819 попадут в его арп-таблицу, но маршрутизироваться не будут. Пишем небольшой скрипт:

#!/bin/sh
FILE=`arp -an -ivlan2819 | grep seconds | awk '{print $2}'| sed 's/[/(,/)]//g'`

for I in $FILE
do
if [ -n "$I" ]
then
/sbin/route add $I -iface vlan2819  >/dev/null 2>&1
fi
done

Скрипт проверяет все арпы на интерфейсе vlan2819, отбирает из них только живые (incomplete не трогаем, если такие есть), парсит только список ip адресов и загоняет их в переменную FILE, затем цикл добавляет статический маршрут на каждый ip из списка и говорит маршрутизировать его через vlan2819. Скрипт добавляем в crontab на выполнение раз в минуту. В итоге при первом своем подключении пользователь подождет максимум минуту до срабатывания скрипта, после чего получит интернет.

В результате работы скрипта наша Routing tables изменилась так:

172.16.1.0/24      link#14            U           0 23476495 vlan2814
172.16.1.12        00:1b:21:b8:хх:хх  UHS         0   378788 vlan2819
172.16.1.16        00:1b:21:b8:хх:хх  UHS         0      223 vlan2819
172.16.1.17        00:1b:21:b8:хх:хх  UHS         0   320660 vlan2819
172.16.1.18        00:1b:21:b8:хх:хх  UHS         0   322459 vlan2819
{и так далее}
172.16.1.254       link#14            UHS         1        0    lo0
172.16.3.0/24      link#14            U           0  2561712 vlan2814
172.16.3.8         00:1b:21:b8:хх:хх  UHS         0    22770 vlan2819
172.16.3.13        00:1b:21:b8:хх:хх  UHS         0    60442 vlan2819
{и так далее}
172.16.3.254       link#14            UHS         1        0    lo0
10.55.1.0/24       link#14            U           0    55592 vlan2814
10.55.1.1          link#14            UHS         1        0    lo0
{и так далее}
10.55.1.102        00:1b:21:b8:хх:хх  UHS         0    43619 vlan2819
10.55.1.103        00:1b:21:b8:хх:хх  UHS         0       18 vlan2819

Еще раз повторяюсь — решение временное, годится только если абонент получает каждый раз один и тот же IP (в принципе можно расширить скрипт и добавить проверки в каком из интерфейсов светится мак абонента и если интерфейс сменился перестраивать маршрут). Заметкой хотел показать, что использовать один и тот-же ip адрес на нескольких интерфейсах (не обязательно 2) вполне реально и в некоторых случаях может быть вполне оправданно, например при нехватке белых адресов и большом количестве интерфейсов выдавать в интерфейс только необходимый 1 адрес, а не переводить 4 штуки маской /30
