Сказ о том, как сделать Гаусс пушку за семь дней

в 4:01, , рубрики: заказная разработка, Разработка робототехники, разработка электронных устройств, фриланс


Когда я учился в университете на втором курсе, мне пришел весьма необычный заказ — трехступенчатая Гаусс пушка. Сроки на ее создание были очень короткими: на все про все была лишь неделя. Кроме того, пушка была с физически нереализуемой изюминкой: переполюсовкой магнитного поля катушек, что должно было, по мнению автора пушки, повысить ее КПД. Тем не менее, поскольку я любил Гаусс пушки и мечтал начать зарабатывать деньги любимым делом, я согласился на выполнение заказа.

На каникулах ничто не предвещало...

Это были зимние каникулы, оставалось чуть больше недели до начала учебы. Ничто не предвещало странных заказов, как вдруг мне позвонил мой друг и спросил, нет ли у меня желания принять участие в разработке настоящей пушки Гаусса. Конечно же, я был всеми руками за. Деньги на пушку обещали выделить сколько угодно много (имеется ввиду на детали, а не плату за работу). Главным условием было закончить пушку вовремя, также она должна была уметь делать переполюсовку магнитного поля катушек, чтобы снаряд получал дополнительное ускорение, а еще быть способной пробить танк обладать КПД не менее 10%.

Ознакомившись со схемой пушки, я просто выпал, ведь это был совершенно секретный чертеж из НИИ времен СССР. К сожалению, схема была сожжена инквизицией не сохранилась, по памяти помню лишь то, что автор хотел заряжать неполярные конденсаторы переменным током. В общем, заказчик не имел ни малейшего понятия о том, как работают Гаусс пушки и электроника в целом, раз даже не знал, что переменным током конденсаторы не заряжают. Поэтому все пришлось делать самому.

Еще один неприятный сюрприз был в том, что корпус для пушки уже был готов. Поэтому расположение катушек менять было нельзя, да и их размер был ограничен по длине.

Что же касается переполюсовки катушек… Я попытался объяснить, что энергия на катушке не может «исчезнуть в никуда», тем не менее, это было важным условием, хотя благодаря моему преложению реализация переполюсовки магнитного поля стала нужна лишь на первой ступени, а остальные три работали, как в обычных Гаусс пушках.

Начало разработки. Мостовая схема управления катушкой

Вышло так, что в команде только я разбирался в электронике на достаточно высоком уровне. Возможно, поэтому разработка шла круглосуточно в течение недели с перерывами на небольшой сон, хотя нас, «Слав», было три человека. («Слав», потому что имена всех троих заканчивались на «слав»).

Первым делом надо был прикинуть, что будет происходить в мостовой схеме включения ключей при попытке подать на катушку напряжение в противоположном направлении после того, как через нее уже начал течь ток. Для этих целей я использовал симулятор LTSpice с необходимыми библиотеками элементов (которые взял вроде как тут и тут). В качестве ключей решил использовать параллельно включенные IGBT транзисторы. Поиск по Гуглу показал, что параллельное включение IGBT транзисторов в Гаусс пушке будет корректно работать, если у каждого транзистора будет небольшое добавочное сопротивление (по памяти вроде 0.1 — 0.5 Ом). Без добавочных резисторов транзисторы скорее всего будут гореть один за другим. Также для защиты от самоиндукции у каждого транзистора должен быть защитный диод. В качестве конденсаторов, конечно же, использовались обычные электролиты емкостью 330 — 470 мкф и напряжением 450 вольт. Значение индуктивности катушки для симулятора было получено из расчетов катушек в программе FEММ. IGBT транзисторы управлялись через специализированные для этих целей оптопары, так как была необходима гальваническая развязка.

В итоге выяснилось, что в мостовой схеме во время переподключения катушки у транзисторов возникали мощные выбросы обратного тока, несовместимые с жизнью кремния. Данную проблему не решало абсолютно ничто, и варистор тоже не спасал. С другой стороны, если по одной диагонали убрать транзисторы и оставить там диоды, получалась схема рекуперации энергии. В случае с рекуперацией остаточная энергия катушки после прохождения через нее снаряда возвращалась обратно на конденсатор.

Эти две новости я сообщил заказчику. Однако заказчик сказал, что переполюсовка должна быть реализована обязательно, даже если придется жертвовать КПД (хотя изначально целью было повысить КПД.). В итоге я просто включил катушку последовательно с добавочным резистором, значение которого подобрал исходя из допустимых значений обратного тока транзисторов.

Расчет катушек

Пожалуй, именно столкнувшись с расчетами катушек для Гаусс пушки, я впервые узнал о том, что что-то может рассчитываться компьютером часами, если не целыми днями. Как уже писал ранее, расчет проводился с мощью специального скрипта в программе FEMM. Один знакомый дал мне «правдивый» скрипт для расчета. Кому интересно, можете поискать в интернете «coilgun_cu.lua» или скачать тут, пока ссылка работает. Также есть два ресурса (тут и тут), где я читал и про те же IGBT транзисторы, и про FEMM и многое другое.

После завершения расчетов с оптимизацией были получены значения скорости снаряда, КПД пушки, количество витков и т. д. На самом деле, нельзя эти значения назвать единственно оптимальными, при выборе параметров оптимизации приходится руководствоваться технической интуицией, так что нет гарантий, что данные значения будут наилучшими. Скорее всего они будут наилучшими лишь в некоторой области параметров катушек.

Управление пушкой

Так как пушка трехступенчатая, возникает вопрос, как катушки переключать. Для того, чтобы определить наличие снаряда перед катушкой, было решено использовать стандартное решение в виде оптических датчиков (советую покупать для этих целей импортные ИК светодиоды, так как старые отечественные потребляют очень много энергии). Сигналы от датчиков было решено определять с помощью внешних прерываний микроконтроллера серии AVR. Микроконтроллер также делал замер напряжения на конденсаторах и издавал соответствующие звуки при двух уровнях заряда: когда конденсаторы заряжены полностью, и когда они близки к полной зарядке (80-90% от максимума).

Преобразователи напряжения

Чтобы зарядить от аккумулятора на 12 вольт конденсаторы суммарной емкостью почти 2000 мкф до напряжения 450 вольт, нужен был достаточно мощный преобразователь. Мне было лень делать преобразователь с нуля, и потому я попросту снял его со своей собственной Гаусс пушки. Кому интересно, это был преобразователь Вальдемара.

Для питания затворов IGBT транзисторов верхней части моста нужно было гальванически развязанное напряжение, которое я решил получать с помощью обычного блокинг генератора. В итоге в пушке добавился еще один преобразователь напряжения.

Создание печатных плат

На тот момент для создания печатных плат я пользовался Sprint-Layout. Данная программа весьма проста в освоении и использовании, для небольших проектов самое то.

Нарисовав все схемы, я распечатал их на глянцевой бумаге и затем утюжком перенес рисунки на подготовленный лист стеклотекстолита с медным односторонним покрытием. Дальше оставалось платы вытравить, залудить, потом запаять детали… И так со всеми 5-тью платами.

Залуженные платы

Плата с переполюсовкой

Сборка и тестирование

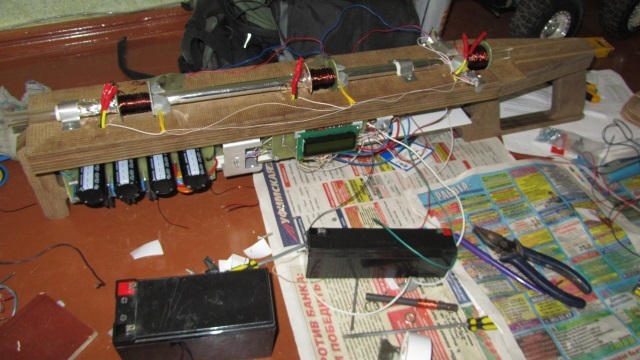

Собрав все воедино, я получил что-то воде этого:

И первое же тестирование показало несостоятельность идеи с переполюсовкой катушки. Транзисторы горели даже при большом добавочном сопротивлении, а КПД при этом падало так низко, что снаряд «выкатывался» из пушки. Если же снаряд и не выкатывался, а вылетал, транзисторов хватало максимум на пять выстрелов. В итоге я предложил оставить переполюсовку лишь внешне, а на обратной стороне платы переделать схему так, чтобы работа первой ступени пушки не отличалась от работы остальных двух ступеней.

Во всяком случае, рекуперация энергии работала, и она была заметна (хотя бы один плюс от использования мостовой схемы для катушек).

КПД пушки осталось в итоге неизвестным. Однако, во время одного из тестирования пушки я недооценил ее мощность, и снаряд пробил стену и снес полгорода продырявил пластиковый цветочный горшок, который стоял за мишенью. В целом, пушка была способна промять стенку большой и набитой гвоздями жестяной банки.

Итог.

Заказчик остался вполне доволен результатом. Деньги мы получили (надо сказать, сейчас я понимаю что это было мало за такую работу) и поделили по заслугам поровну между собой в неравной пропорции.

Позже я обнаружил свое детище в одном бизнес-инкубаторе, где она лежала для красоты. Также ее показывали на одном фестивале, правда, на тот момент она была уже в нерабочем состоянии.

Фото с фестиваля Анимау 2015


Автор: ELEKTRO_YAR
