Computex 2018: россыпь материнских плат AM4/B450

Производители материнских плат ASRock, ASUS, Gigabyte и MSI представили на выставке Computex 2018 свои продукты на базе сочетания процессорного разъёма AM4 и чипсета B450. Новинки поддерживают любые процессоры AMD в конструктиве AM4 и дебютируют в рознице в один из летних месяцев. Напомним, что набор системной логики B450 отличается от имеющегося B350 расширенной поддержкой технологий динамического разгона.

ASRock B450

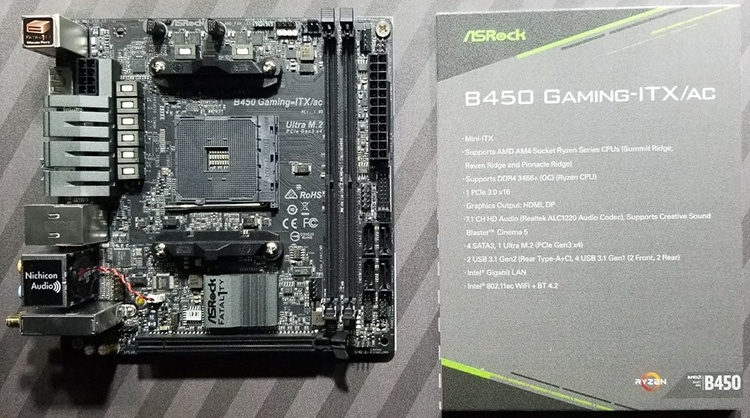

Инженеры ASRock подготовили к выставке в Тайбэе непритязательного вида матплаты, сочетающие в себе всё необходимое для сборки высокопроизводительных ПК. Изящной компоновкой выделяется модель B450 Gaming-ITX/ac форм-фактора Mini-ITX. Она включает в себя запитанный по «6 + 2»-фазной схеме разъём AM4, накрытый небольшим радиатором чипсет B450, слот PCI Express 3.0 x16 для видеокарты, два слота DIMM DDR4 (с поддержкой модулей DDR4-3466), четыре порта SATA 6 Гбит/с и находящийся на тыльной стороне платы разъём Ultra M.2 (32 Гбит/с) для скоростных SSD.

Computex 2018: россыпь материнских плат AM4/B450

Сетевые возможности ASRock B450 Gaming-ITX/ac представлены адаптером Wi-Fi (802.11ac)/Bluetooth 4.2 и интерфейсом Gigabit Ethernet. Аудиоподсистема базируется на 8-канальном контроллере Realtek ALC1220 с поддержкой ПО Creative Sound Blaster Cinema 5. На задней панели матплаты среди прочих разъёмов находятся USB 3.1 типов A и C, пара USB 3.0, видеовыходы DisplayPort и HDMI, и гнёзда для антенн Wi-Fi.

Модель ASRock B450 Gaming K4 форм-фактора ATX позволит подключить шесть карт расширения PCI Express, в том числе две видеокарты AMD Radeon (CrossFire по схеме «x16 + x4») или одну NVIDIA GeForce. Ещё одной интересной особенностью новинки является возможность установки двух M.2 SSD, правда, пропускная способность нижнего разъёма ограничена 20 Гбит/с. На плате реализована «6 + 3»-фазная система питания гнезда AM4 и имеются три радиатора, причём чипсетный выглядит крупнее двух VRM-охладителей вместе взятых.

Computex 2018: россыпь материнских плат AM4/B450

Устройство B450 Gaming K4 располагает четырьмя слотами для оперативной памяти DDR4-2133/…/3200, шестью разъёмами SATA 6 Гбит/с, внутренним штырьковым USB 3.0, аудиокодеком Realtek ALC892 и сетевым контроллером Realtek серии RTL8111. При установке APU возможен одновременный вывод изображения по DisplayPort, HDMI и D-Sub. Помимо этого, на задней панели ввода-вывода находятся четыре порта USB 3.0, единичные USB 3.1 Type-A и Type-C.

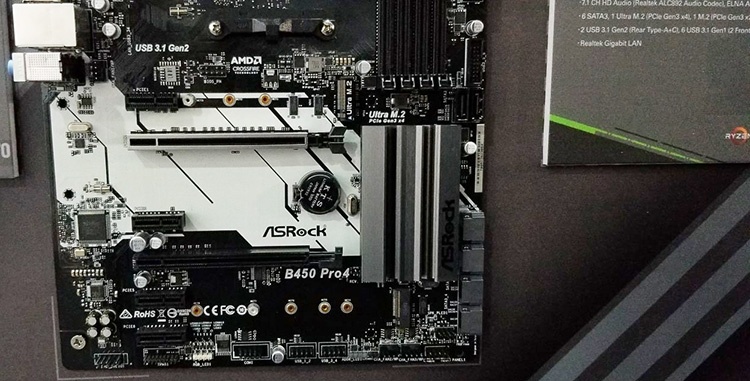

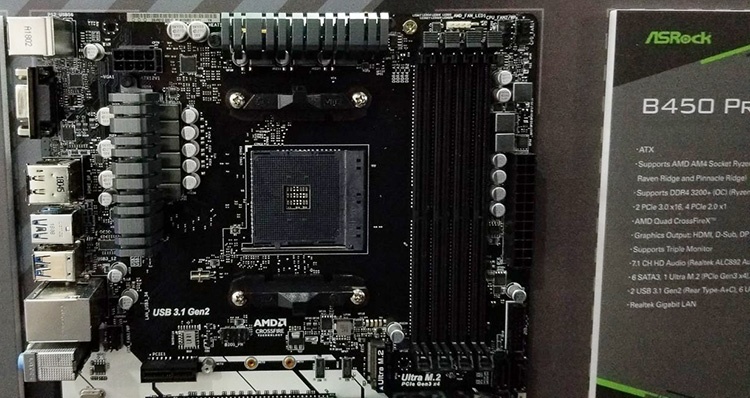

ASRock B450 Pro4 представляет собой аналог B450 Gaming K4 без подсвечиваемых элементов (каких именно, определить трудно). Некоторые ограничения возможны на уровне UEFI, чтобы заставить потенциальных покупателей обратить внимание прежде всего на «геймерскую» плату.

Computex 2018: россыпь материнских плат AM4/B450 Computex 2018: россыпь материнских плат AM4/B450

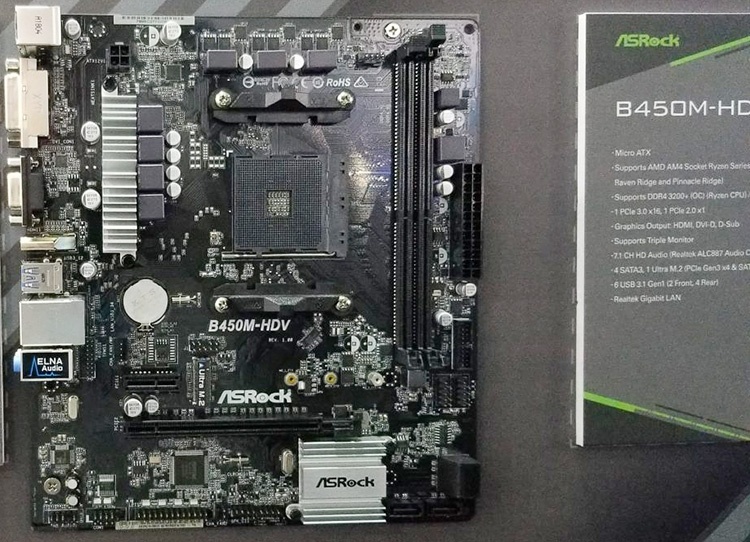

Материнская плата ASRock B450M-HDV выполнена в форм-факторе Micro-ATX. Она представляет собой бюджетное решение с нестандартным нижним расположением микросхемы и радиатора чипсета, 4-контактным дополнительным разъёмом питания (ATX12V) вместо 8-контактного (EPS12V) и одним радиатором для транзисторов VRM вместо двух. Скромный арсенал прототипа B450M-HDV включает «4 + 3» фазы питания гнезда AM4, два разъёма для модулей памяти DIMM DDR4-2133/…/3200, единичные слоты для карт расширения PCI Express x16 и PCI Express x1, четыре порта SATA 6 Гбит/с и слот Ultra M.2 с пропускной способностью 32 Гбит/с.

Computex 2018: россыпь материнских плат AM4/B450

Сетевой контроллер и аудиокодек у данной платы самые обычные (Realtek RTL8111 Series и ALC887 соответственно), на текстолите имеются штырьковые разъёмы USB 3.0, USB 2.0 (как минимум 2 шт.), COM, LPT и другие. На задней панели предусмотрены видеовыходы HDMI, DVI-D и D-Sub, и четыре порта USB 3.0, а вот скоростные разъёмы USB 3.1 отсутствуют.

ASUS B450

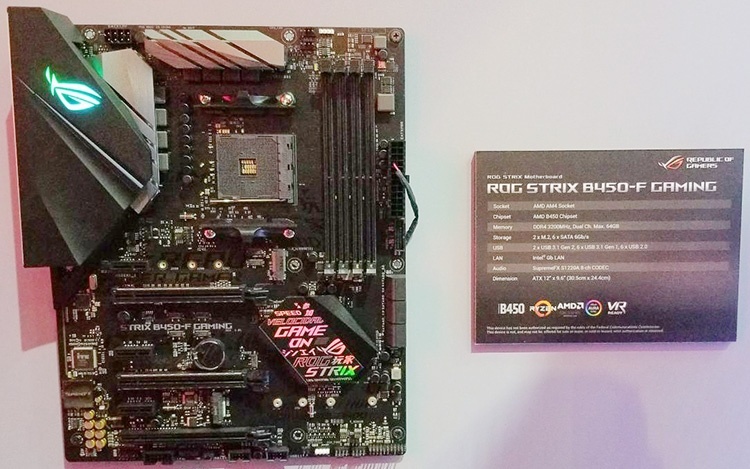

Компания ASUSTeK Computer привезла на домашнюю выставку три материнские платы AM4/B450 — ROG Strix B450-F Gaming, Prime B450-Plus и Prime B450M-A. Выбором геймеров и энтузиастов с тугим кошельком наверняка будет представительница семейства ROG Strix. Она выполнена в форм-факторе ATX и выделяется наличием трёх слотов для видеокарт, системы RGB-подсветки ASUS Aura и аудиоподсистемы SupremeFX S1220A. Транзисторы «4 + 4»-канальной схемы питания гнезда AM4 охлаждаются двумя радиаторами. Задняя панель I/O накрыта декоративным кожухом с логотипом серии.

Computex 2018: россыпь материнских плат AM4/B450

Устройство позволяет установить до 64 Гбайт оперативной памяти DDR4-2133/…/3200, шесть карт расширения PCI Express (включая две-три видеокарты Radeon или одну GeForce), два SSD-накопителя форм-фактора M.2, шесть SATA-накопителей, а также задействовать штырьковый USB 3.0, разъёмы для светодиодных лент, помп СЖО и вентиляторов. Среди прочего, на текстолите имеются аудиокодек Realtek ALC1220 и гигабитный сетевой контроллер Intel. На заднюю панель ROG Strix B450-F Gaming выведены как минимум три порта USB 3.0, два USB 3.1 Type-A, единичный USB 3.0/3.1 Type-C, видеовыходы DisplayPort и HDMI, и другие разъёмы.

Желающие немного сэкономить могут обратить внимание на материнскую плату ASUS Prime B450-Plus того же форм-фактора (ATX). Она практически лишена внешних изысков и обходится без многих компонентов, которые имеются у ROG Strix B450-F Gaming — пары фаз питания гнезда AMD AM4, массивных радиаторов VRM (форма теплосъёмников в целом оставляет желать лучшего), нижнего слота PCI Express x16 (работает как x4 или x1), одного из разъёмов M.2, оригинальной RGB-подсветки, кожуха задней панели и видеовыхода DisplayPort.

Computex 2018: россыпь материнских плат AM4/B450

На плате распаяны шесть фаз питания процессорного гнезда, четыре слота для модулей памяти DIMM DDR4-2133/…/3200, пара PCI Express 3.0 x16 (нижний — x16@x4), три разъёма PCI Express 2.0 x1, слот M.2 Key M (32 Гбит/с), шесть портов SATA 6 Гбит/с и контроллеры Realtek RTL8111H и Realtek ALC887, отвечающие за проводную сеть и звук соответственно. На задней I/O-панели размещены разъёмы DVI-D, USB 3.0/3.1 Type-C, HDMI, USB 3.1 Type-A (2 шт.), USB 3.0 Type-A и другие.

Computex 2018: россыпь материнских плат AM4/B450

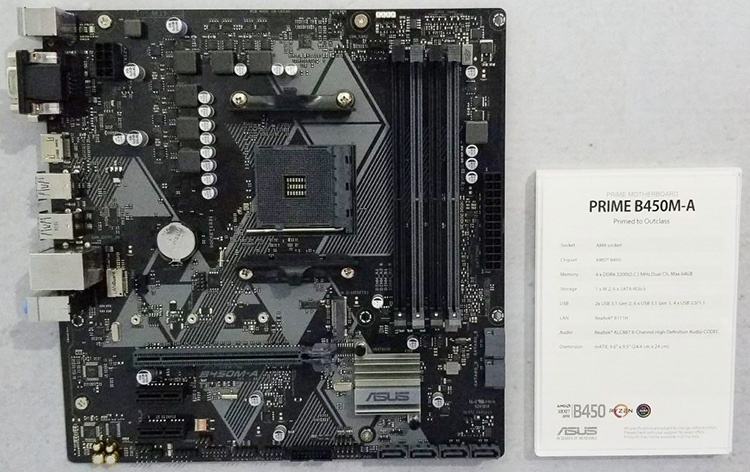

Micro-ATX плата ASUS Prime B450M-A находится примерно в той же ценовой категории (5500–6500 руб.), что и вышеописанная Prime B450-Plus. Она в меньшей степени пригодна для разгона процессоров Ryzen, поскольку обходится без транзисторных радиаторов. С другой стороны, для Prime B450M-A достаточно небольшого корпуса. В характеристиках данной модели нет ничего сверхъестественного: заявлены наличие шести каналов питания гнезда для CPU, поддержка памяти DDR4 с эффективной частотой до 3200 МГц, возможность установки M.2 SSD (доступен один слот M.2 Key M), карт расширения PCI Express (включая дискретный видеоадаптер) и SATA-накопителей (шесть портов 6 Гбит/с).

Computex 2018: россыпь материнских плат AM4/B450

Сетевая и аудиоподсистема платы Prime B450M-A базируются на тех же контроллерах, что и у ATX-платы Prime B450-Plus. Звуковой тракт в обоих случаях изолирован. Конфигурация задней панели ввода-вывода известна лишь частично, в частности, заявлено наличие двух разъёмов USB 3.1, как минимум четырёх USB 3.0, угадываются разъёмы D-Sub, DVI-D, Mini-Jack и т. д.

Gigabyte B450

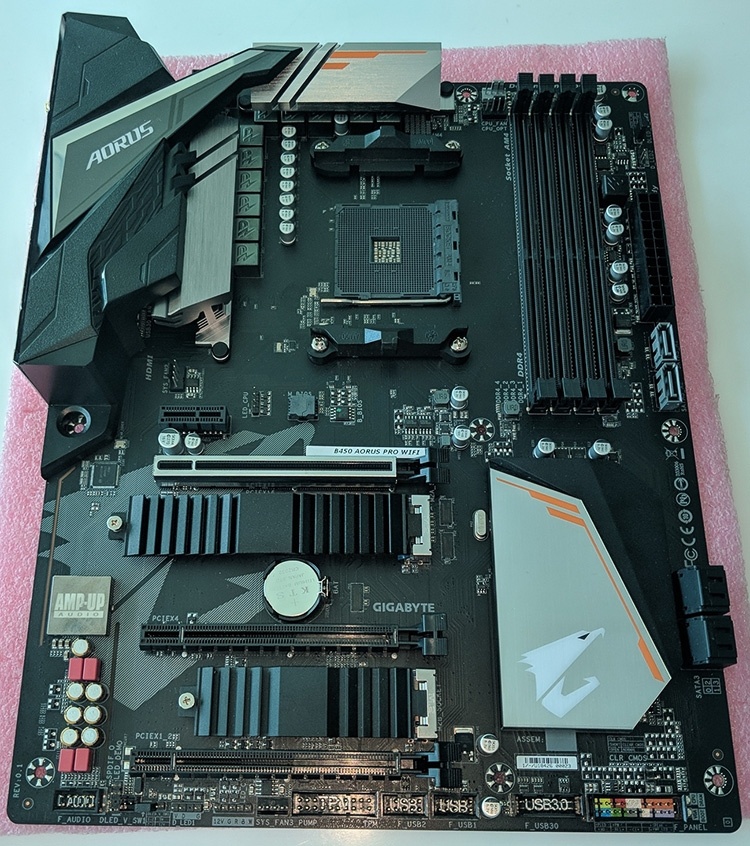

Gigabyte Technology привезла на Computex 2018 одну материнскую плату с разъёмом AM4, но, как минимум внешне, она способна дать фору подавляющему большинству конкурирующих продуктов. Устройство получило имя Gigabyte B450 Aorus Pro WiFi, его форм-фактор легко угадывается — ATX. Производитель не пожалел металла на пять радиаторов: верхние охлаждают транзисторы области VRM, нижние — чипсет и M.2-накопители (если, конечно, в системе буду установлены два M.2 SSD).

Computex 2018: россыпь материнских плат AM4/B450

В верхней части матплаты реализована «6 + 5»-канальная система питания процессорного разъёма, что сулит неплохой разгон. Неподалёку находятся четыре слота для оперативной памяти DIMM DDR4 с двухканальным доступом, правее — разъём питания ATX и два из шести портов SATA 6 Гбит/с. Декоративный кожух с подсвечиваемым логотипом Aorus скрывает подробности конфигурации задней панели I/O.

Computex 2018: россыпь материнских плат AM4/B450

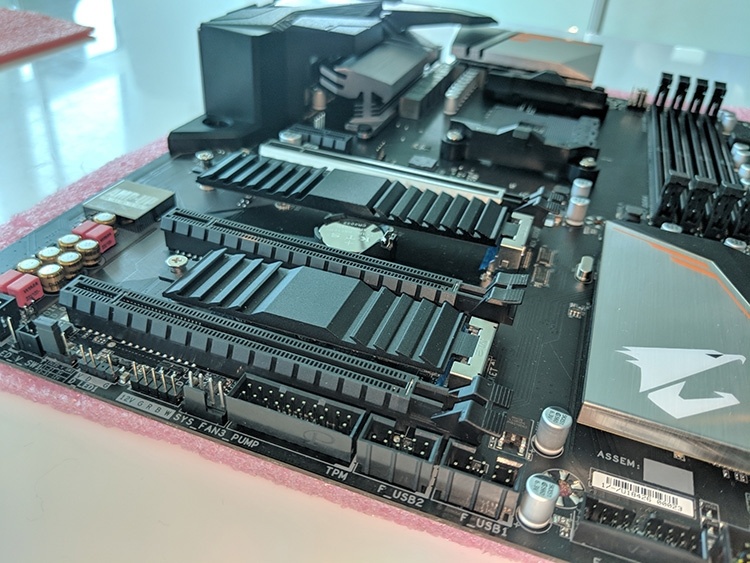

Несмотря на внушительные габариты, у B450 Aorus Pro WiFi предусмотрено только четыре слота для карт расширения PCI Express. Верхний работает в режиме x1, ниже него расположились усиленный металлической рамкой PCI Express 3.0 x16, полноразмерные PCI Express 2.0/3.0 x16@x4 и PCI Express 2.0/3.0 x16@x1. Среди штырьковых разъёмов выделим USB 3.0, разъёмы для светодиодных лент и помп СЖО. Аудиоподсистема материнской платы основана на 8-канальном аудиокодеке (скорее всего, Realtek ALC1220) и включает «аудиоконденсаторы» и усилитель для наушников. Наряду с интерфейсом Gigabit Ethernet новинка оснащена комбинированным адаптером Wi-Fi/Bluetooth.

MSI B450

Завершает наш рассказ о прототипах матплат на чипсете AMD B450 подборка моделей в исполнении Micro-Star International. Таковых собственно две — MSI B450 Tomahawk и B450-A Pro. Первая сопровождается слоганом «Покоряй поле битвы» и относится к категории геймерских продуктов, вторая, как утверждается, «крепче стали» и выглядит попроще. И та, и другая платы выполнены в форм-факторе ATX.

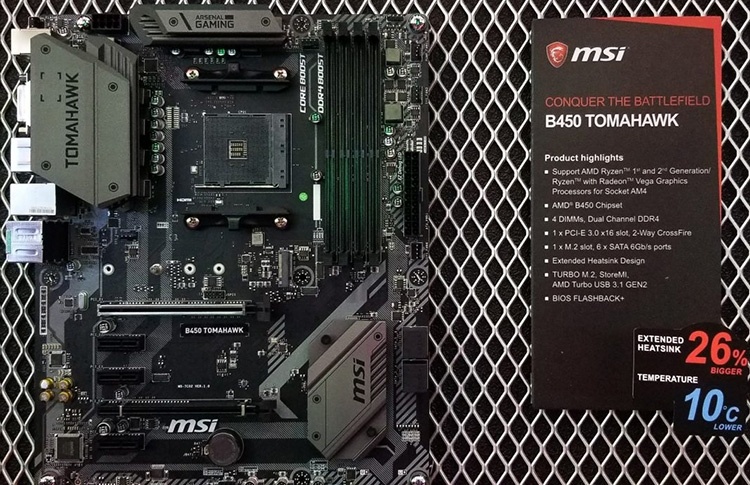

Для B450 Tomahawk заявлено 26 % увеличение площади радиаторов VRM и снижение температуры транзисторов в цепях питания разъёма AM4 на 10 °С (вероятно, в сравнении с B350 Tomahawk). Данный шаг можно только приветствовать, хотя мы всё ещё ждём повторного пришествия в качестве VRM-охладителей простых пластинчатых или игольчатых алюминиевых радиаторов без покраски.

Computex 2018: россыпь материнских плат AM4/B450

Арсенал рассматриваемой материнской платы достаточно небогат для флагманского (в рамках семейства AM4/B450) решения, поэтому возможно, что одним лишь «томагавком» дело не ограничится. На текстолите распаяны узлы 5- или 6-фазной системы питания гнезда AM4, четыре слота для модулей памяти DDR4 с эффективной частотой как минимум до 3200 МГц, разъёмы PCI Express 3.0 x16 и PCI Express 2.0/3.0 x16@x4 (CrossFire по формуле «x16 + x4»), трио PCI-E 2.0/3.0 x1, шесть портов SATA 6 Гбит/с (у прототипа — четыре) и единичный M.2 Key M с пропускной способностью 32 Гбит/с. Поставщиком аудиоконтроллера является Realtek, модель сетевого контроллера Gigabit Ethernet не известна.

Computex 2018: россыпь материнских плат AM4/B450

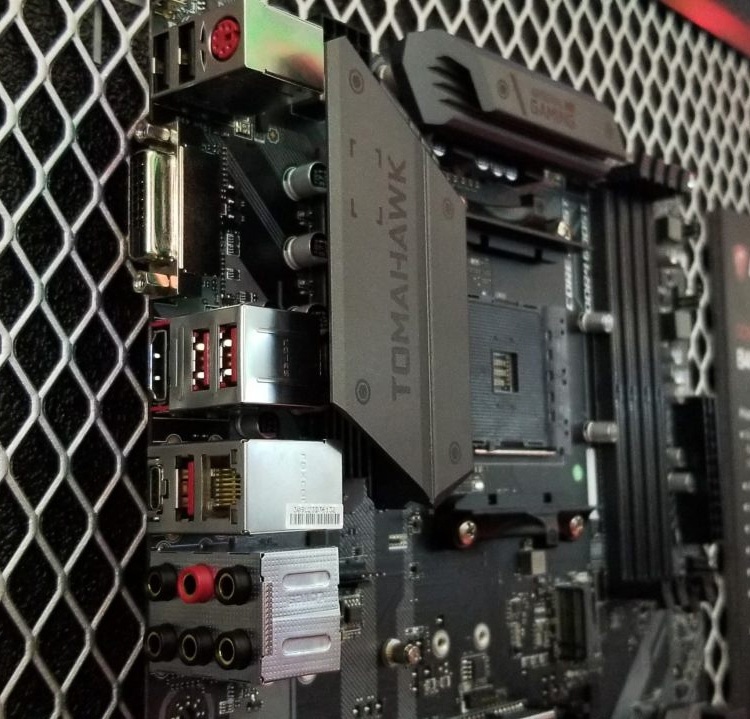

Задняя панель MSI B450 Tomahawk, среди прочего, содержит видеовыходы DVI-D и HDMI, два порта USB 3.0, единичные USB 3.1 Type-A и Type-C.

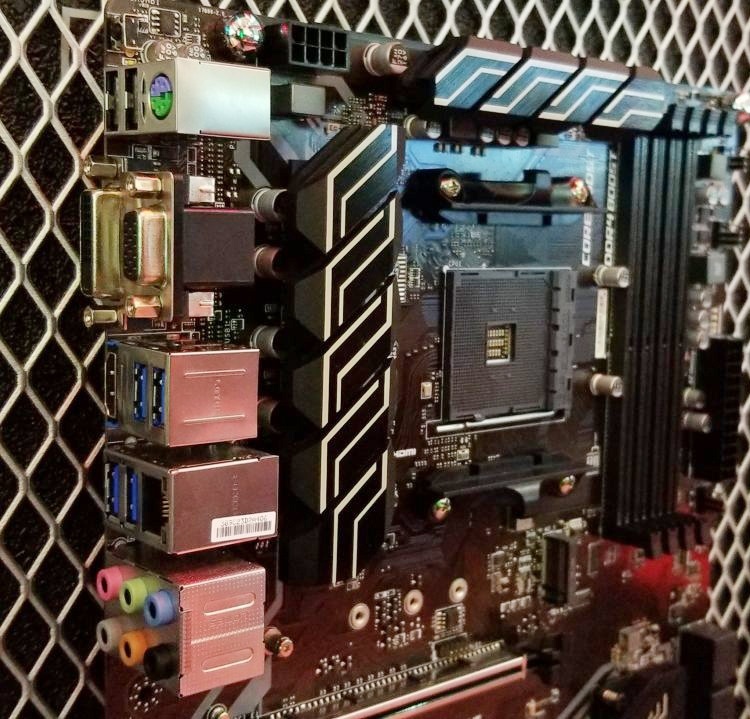

Схожие возможности предлагает и MSI B450-A Pro, хотя схемотехнический дизайн плат не одинаков. У версии с приставкой Pro имеется дополнительный разъём PCI-E 2.0/3.0 x1 и, вместе с тем, значительно уменьшен чипсетный радиатор (по крайней мере на уровне прототипа). На задней панели место портов USB 3.1 заняли USB 3.0 (всего 4 шт.), а к интерфейсам вывода изображения DVI-D и HDMI добавился аналоговый D-Sub.

Computex 2018: россыпь материнских плат AM4/B450 Computex 2018: россыпь материнских плат AM4/B450

Отметим, что все прототипы плат AM4/B450, представленные в данном материале, будут по своим возможностям и дизайну полностью либо почти полностью соответствовать серийным аналогам.
