Samsung подтвердила планы использовать сканеры EUV для выпуска DRAM

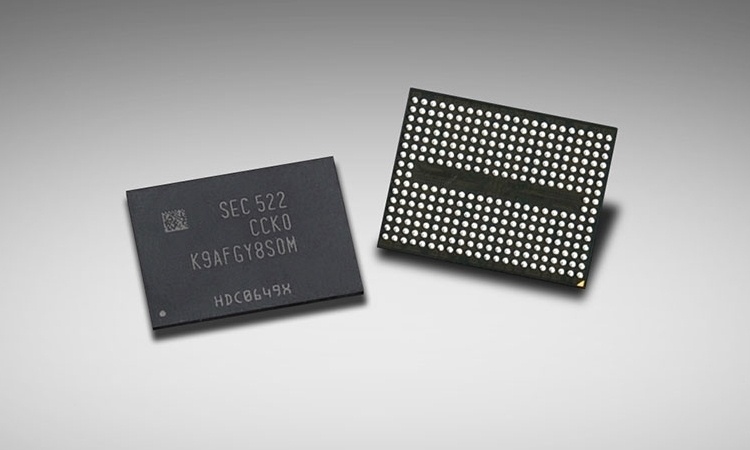

Как сообщает интернет-ресурс News1 Korea, ответственный руководитель компании Samsung Electronics на днях подтвердил намерение производителя выпускать микросхемы оперативной памяти типа DRAM с использованием сканеров диапазона EUV (13,5 нм). Ранее о такой возможности уже сообщалось, но теперь прозвучал официальный комментарий Samsung. С помощью EUV-проекции предполагается выпускать 16-нм DRAM с началом коммерческого производства к 2020 году. Впоследствии с помощью EUV-проекции компания планирует также выпускать 17-нм память.

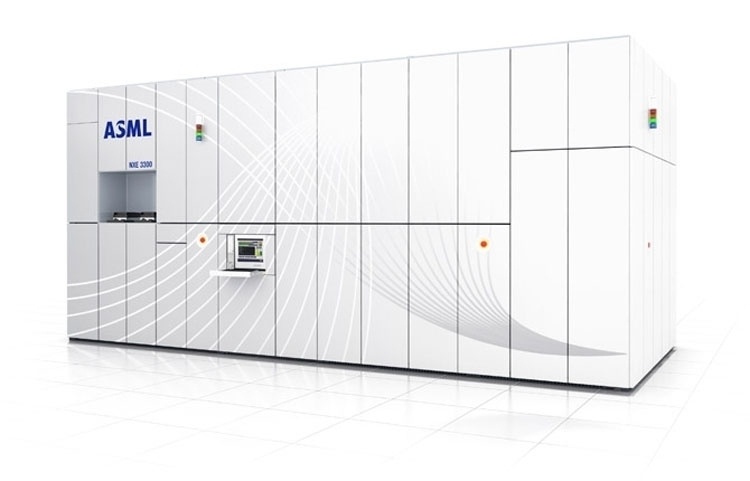

Первый коммерческий сканер ASML для EUV-литографии (NXE:3300B)

В настоящий момент, напомним, Samsung для выпуска микросхем памяти использует 193-нм сканеры. Компания уже приступила к производству DRAM с использованием второго поколения техпроцесса с нормами класса 10 нм (это 17-нм или 16-нм техпроцесс, тогда как первое поколение техпроцесса опиралось на 18-нм нормы). Как видим, компания прекрасно справляется с выпуском DRAM без перехода на EUV-сканеры. Для этого для изготовления критически важных слоёв она использует последовательно по четыре фотошаблона и четыре цикла обработки (технология Quadruple Patterning Technique, QPT). Кстати, она первой в мире применила четырёхкратную проекцию для выпуска памяти и снова станет первой, если начнёт выпускать память с помощью литографии EUV.

В идеальном случае сканеры диапазона EUV помогут сократить число производственных циклов (и фотошаблонов) для изготовления каждого слоя с четырёх циклов до одного. Это касается выпуска памяти 10-нм класса, для выпуска DRAM с нормами от 7 нм и ниже потребуется больше одного шаблона на слой. Попросту говоря, Samsung намерена существенно сократить затраты на производство DRAM практически без увеличения роста плотности записи.

Samsung подтвердила планы использовать сканеры EUV для выпуска DRAM

Что касается конкурентов, то компания Micron разрабатывает 13-нм DRAM, которую рассчитывает начать выпускать с 2020 года в Японии на бывших заводах Elpida Memory. Будет ли она использовать для этого сканеры EUV, сейчас неизвестно, разработка техпроцесса только стартовала. Компания SK Hynix готовится выпускать в 2019 году DRAM с использованием техпроцесса с нормами 17 или 16 нм. Сканеры EUV она при этом использовать не будет. Поэтому существует ненулевая вероятность, что Samsung снова совершит маленькую революцию, первой начав выпускать чипы DRAM на ультрасовременном EUV-оборудовании.
