Новая статья: Обзор NAS Synology DS1618+: безупречный

Компания Synology со своим широким модельным рядом сетевых накопителей давно уже зарекомендовала себя в качестве некоторого эталона. На неё ориентируются другие производители NAS, а большинство пользователей сходится во мнении, что сетевые накопители этой марки часто близки к идеалу. При этом можно бесконечно долго спорить о далеко не самой низкой стоимости продуктов этой компании или критиковать за её достаточно консервативную и строгую политику выбора аппаратной базы, но качество, производительность и огромный потенциал уже теперь широко известной ОС DSM у Synology по-прежнему остаются непревзойдёнными. Иными словами, большинство NAS Synology близки к идеалу, но часто остаются какие-нибудь мелочи, которые не дают поставить устройству высший балл с плюсом.

Новый сетевой накопитель Synology DS1618+ – это ещё одна попытка создать идеальную модель NAS. Если судить по заявленным техническим характеристикам и беглому знакомству с устройством, шансы на это у него есть весьма неплохие. Шестидисковое устройство принадлежит к семейству высокопроизводительных моделей Plus, созданных для выполнения ресурсоёмких задач. Как и другие сетевые накопители этой серии, модель Synology DS1618+ подойдёт как для работы в бизнес-сегменте, так и для рядового домашнего пользователя-энтузиаста.

Комплект поставки

Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный

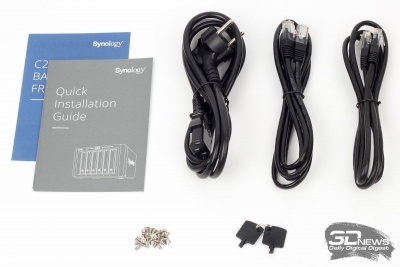

Комплект поставки Synology DS1618+

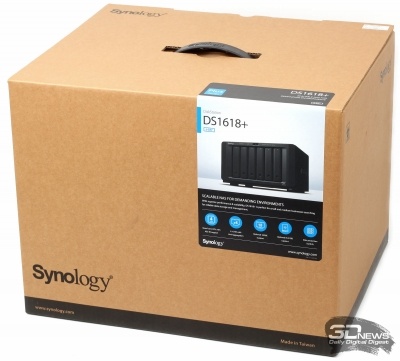

Устройство поставляется в крупной картонной коробке с пластиковой ручкой для удобной транспортировки. Внутри, помимо самого накопителя, были найдены следующие аксессуары:

  • кабель питания;
  • два сетевых Ethernet-кабеля;
  • набор винтов для крепления дисков форм-фактора 2,5 дюйма;
  • два ключа для блокировки дисковых салазок;
  • печатное руководство по началу работы с устройством.

Комплект поставки стандартный и не требует комментариев. Отсутствие в нём набора винтов для крепления дисков форм-фактора 3,5 дюйма обусловлено особенностями конструкции салазок, а подробное руководство пользователя, как и свежую версию ПО, производитель предлагает скачать со своего сайта.

Технические характеристики

Synology DS1618+
HDD 6 × 3,5/2,5" SATA II/III HDD или SSD
Файловая система Внутренние жёсткие диски: EXT4, Btrfs;
Внешние носители: EXT3, EXT4, Btrfs, NTFS, FAT, HFS+, exFAT (лицензия платная)
RAID уровень Synology Hybrid RAID, Basic, JBOD, RAID 0, 1, 5, 6, 10
Процессор Intel Atom C3538 2,1 ГГц
Оперативная память 4 Гбайт DDR4 (расширение до 32 Гбайт)
Сетевые интерфейсы 4 × Gigabit Ethernet RJ-45
Дополнительные интерфейсы 3 × USB 3.0
2 × eSATA
1 × PCI Express Gen3 ×8
Протоколы CIFS, AFP, NFS, FTP, WebDAV, CalDAV, iSCSI, Telnet, SSH, SNMP, VPN (PPTP, OpenVPN), Samba, HTTP
Клиенты Windows 7 и более поздние, Mac OS X 10.10 и более поздние;
iOS, Android, Windows Mobile, Symbian
Система охлаждения 2 × 92 × 92-мм вентилятора
Энергопотребление, Вт В режиме доступа: 56,86;
В режиме гибернации: 25,76
Габариты, мм 166 × 282 × 243
Масса, кг 5,05 (без HDD)
Гарантия, мес. 36
Ориентировочная цена*, руб. 66 000

* Средняя цена по «Яндекс.Маркету» на момент написания статьи

Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный

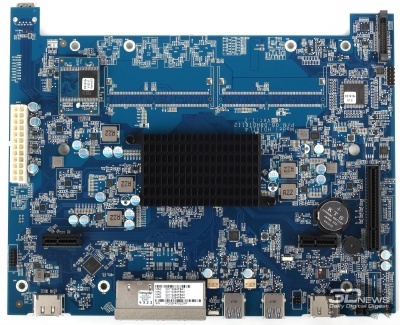

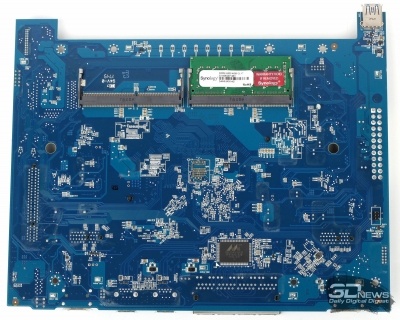

Основная системная плата Synology DS1618+

В отличие от недавно протестированного восьмидискового сетевого хранилища Synology DS1817+, рассматриваемый NAS построен на новом поколении процессоров Intel Atom C3000 семейства Denverton, основанных на архитектуре Goldmont и производящихся по 14-нанометровому техпроцессу. Сетевой накопитель Synology DS1618+ оснащается четырёхядерным SoC-процессором Intel Atom C3538, работающим с тактовой частотой 2,1 ГГц и имеющим 8 Мбайт кеш-памяти второго уровня. Это младший процессор из семейства, ориентированного на работу в сетевых устройствах и файловых хранилищах.

Новая статья: Обзор NAS Synology DS1618+: безупречный

От семейства Intel Atom C2000 новая серия процессоров отличается в том числе более выгодным аппаратным оснащением. Так, в SoC реализованы восемь интерфейсов USB 3.0, два десятигигабитных и два гигабитных сетевых интерфейса, двенадцать интерфейсов SATA 6 Гбит/с и двенадцатиканальный контроллер PCI Express 3 ×2/×4/×8. Тепловой пакет у данной модели составляет стандартные 15 Вт, что позволило использовать пассивное охлаждение. Снаружи процессор закрыт небольшим алюминиевым радиатором.

Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный

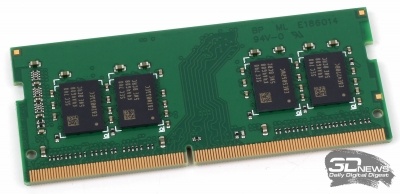

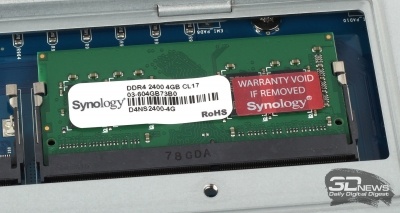

Модуль оперативной памяти DDR4 2400 4 Гбайт

Процессор Intel Atom C3538 имеет встроенный контроллер двухканальной оперативной памяти DDR4-2133. На борту накопителя предусмотрено два слота для установки модулей ОЗУ общей ёмкостью до 32 Гбайт. В штатной комплектации NAS поставляется лишь с одним модулем ОЗУ ёмкостью 4 Гбайт. В нашем экземпляре был установлен модуль SDRAM DDR4-2400 общей ёмкостью 8 Гбайт, собранный на восьми микросхемах Samsung K4A4G085WE-BCRC ёмкостью 512 Мбайт каждая.

Новая статья: Обзор NAS Synology DS1618+: безупречный

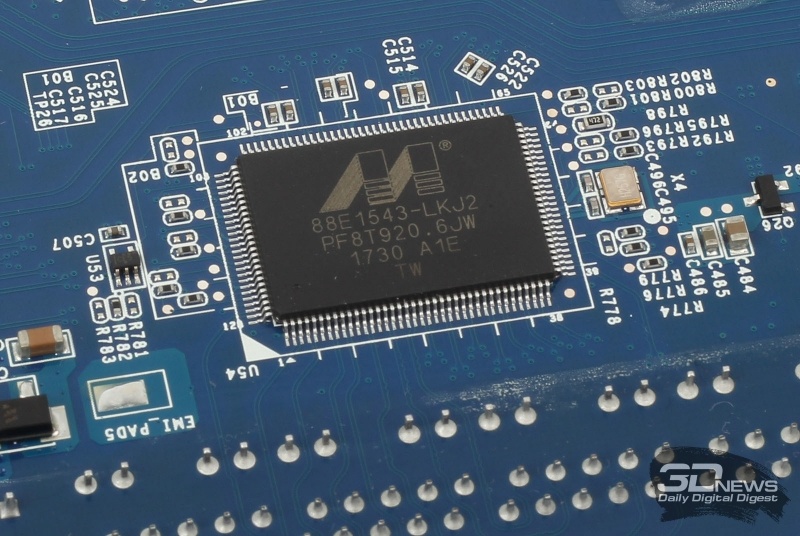

Контроллер Gigabit Ethernet Marvell Alaska 88E1543

За работу четырёх гигабитных сетевых портов, которые имеются у Synology DS1817+, отвечают не встроенные средства SoC-процессора, а дополнительно установленный на системной плате микроконтроллер Marvell Alaska 88E1543 производства Marvell Technology Group.

Новая статья: Обзор NAS Synology DS1618+: безупречный

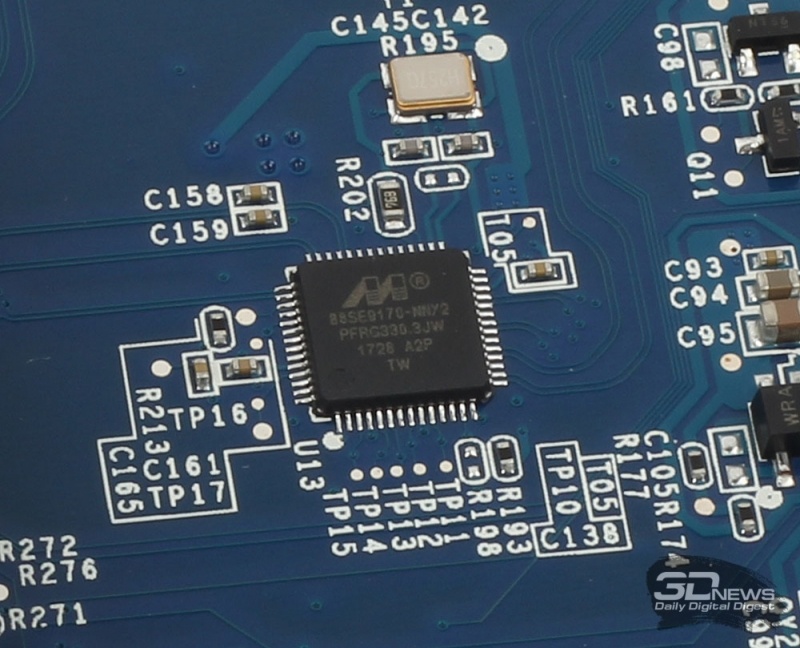

Контроллеры Marvell 88SE9170

Интерфейсы SATA III для подключения внутренних носителей реализованы средствами SoC. А вот два порта eSATA, судя по всему, работают за счет микроконтроллера Marvell 88SE9170. Контроллер подключен по шине PCI Express 2.0 и обеспечивает работу двух интерфейсов SATA III. К портам eSATA можно подключать внешние модули хранения, существенно увеличивающие общую ёмкость дискового пространства NAS. В качестве модуля расширения в данном случае можно использовать модель Synology DX517, имеющую пять отсеков для жёстких дисков.

Новая статья: Обзор NAS Synology DS1618+: безупречный

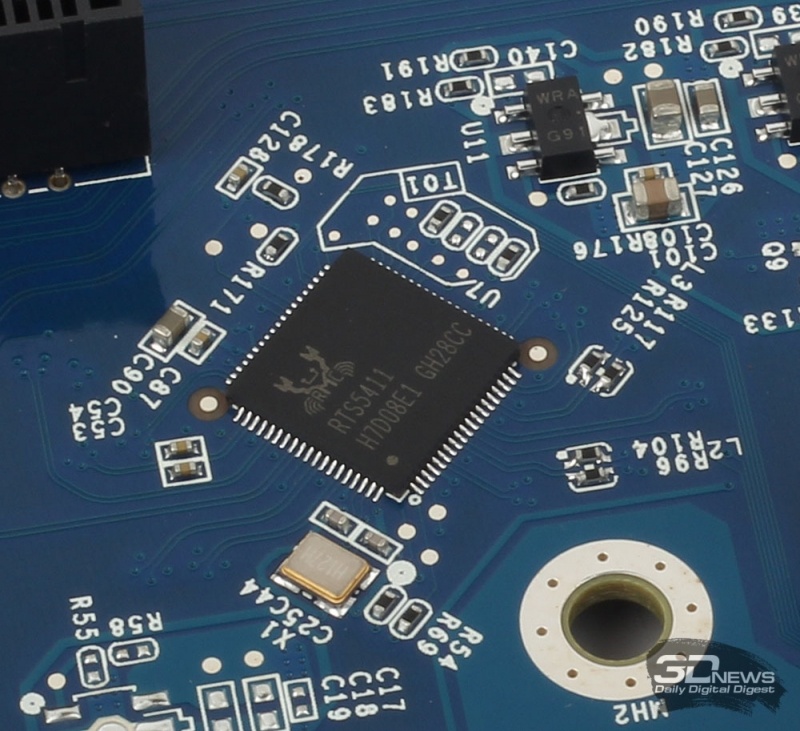

USB-концентратор Realtek RTS5411

Три порта USB 3.0 реализованы при помощи USB-концентратора Realtek RTS5411 производства компании Realtek Semiconductor.

Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный

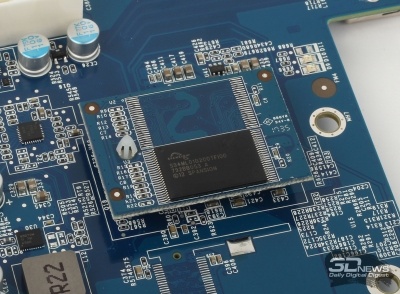

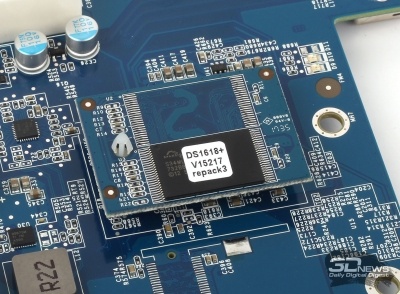

Модуль флеш-памяти S34ML01G2

Для хранения прошивки используется съёмный модуль флеш-памяти S34ML01G2 производства калифорнийской компании Spansion Inc..

Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный

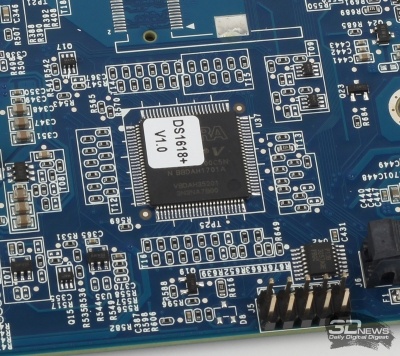

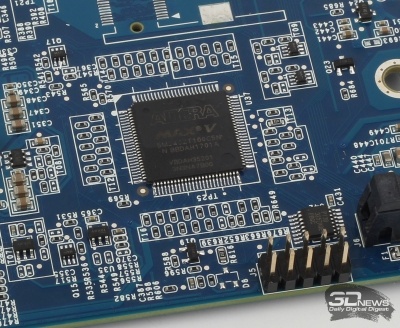

FPGA Altera 5M240ZT100C5N

Для хранения информации о конфигурации сетевого накопителя используется энергонезависимая программируемая схема (FPGA, или ПЛИС) Altera 5M240ZT100C5N.

Новая статья: Обзор NAS Synology DS1618+: безупречный

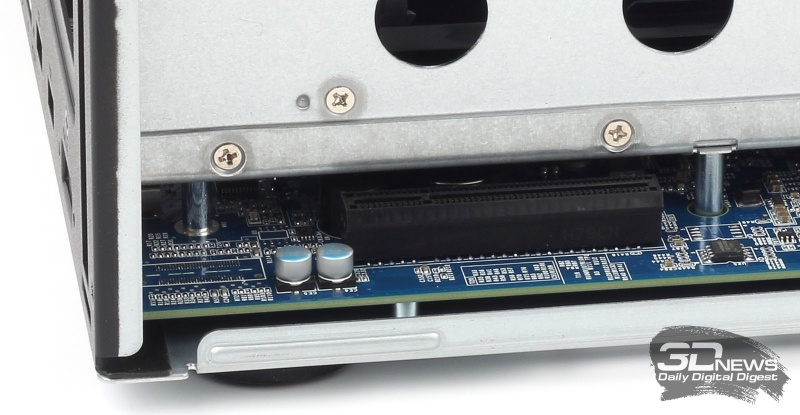

Слот PCI Express ×8

Как и модель Synology DS1817+, шестидисковый NAS серии Plus может похвастаться наличием слота PCI Express ×8 версии 3.0. Этот слот можно использовать для установки одной из плат расширения. В одном случае слот PCIe может быть использован под плату адаптера Synology M2D17 для двух приводов M.2 SSD с интерфейсом SATA. С этим адаптером мы уже встречались при знакомстве с NAS Synology DS1817+. SSD в данном случае используются в качестве кеш-памяти для увеличения пропускной способности и сокращения задержек операций ввода-вывода. Адаптер приобретается дополнительно, его стоимость составляет около 12 000 рублей. Второй вариант – это использование слота PCIe под установку десятигигабитной сетевой карты с одним или двумя соответствующими портами с максимальной пропускной способностью 1551 Мбит/с при чтении и 586 Мбит/с при записи. Перечень совместимых адаптеров можно узнать на сайте производителя.

"Железная" составляющая модели Synology DS1618+ полностью соответствует заявленным характеристикам. После знакомства с аппаратной частью сетевого накопителя остаётся весьма приятное впечатление, основанное не только на относительно высокой производительности и широких возможностях компонентной базы, но и на том, что в основе этого NAS лежит свежая платформа, ориентированная на работу с устройствами именно такого типа. При этом, в отличие от модели Synology DS1817+, используемый в новинке процессор нового семейства Intel Atom C3000 не имеет никаких скрытых проблем с длительной интенсивной эксплуатацией и вкупе с остальной компонентной базой делает NAS Synology DS1618+ практически идеальной машиной для создания файлового сервера.

⇡#Внешний вид

Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный
Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный

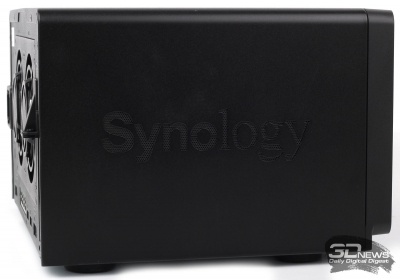

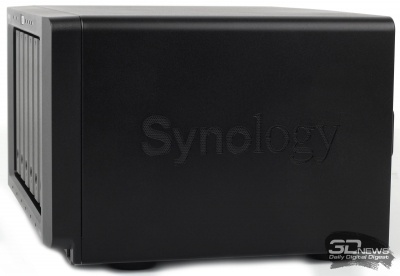

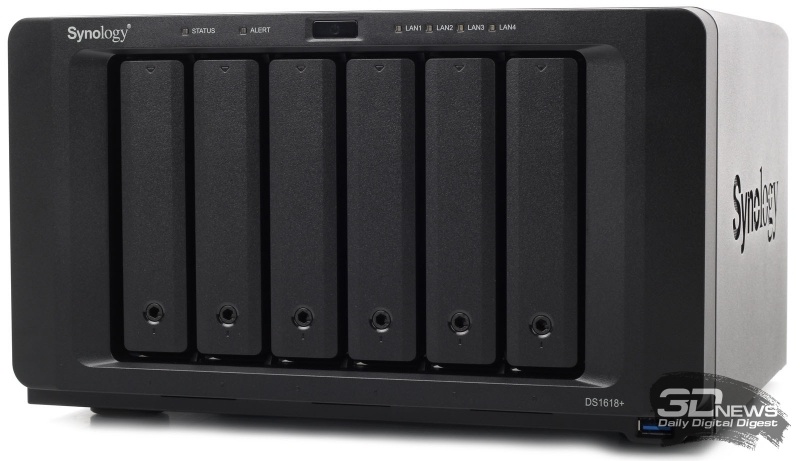

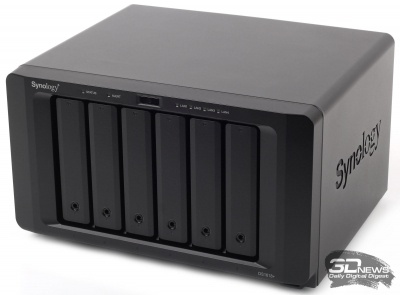

Внешний вид Synology DS1618+

Корпус модели Synology DS1618+ унифицирован с корпусом NAS Synology DS1817+, а также с некоторыми другими моделями сетевых накопителей этого производителя. Он почти весь, включая внешний п-образный кожух, изготовлен преимущественно из металла. Только лицевая панель и радиаторные решётки выполнены из чёрного матового пластика. Не окрашена в данном случае лишь нижняя часть — на ней закреплены четыре крупные ножки, на которые устройство опирается. Из декоративных элементов можно отметить расположенные по бокам вентиляционные прорези в виде традиционных для других моделей NAS этого производителя надписей «Synology».

Новая статья: Обзор NAS Synology DS1618+: безупречный

Лицевая панель

Лицевая часть корпуса не имеет съёмных или раскрывающихся панелей. Практически всё пространство здесь отдано по дисковый отсек, смотрящий на пользователя одинаковыми крышками вертикально размещённых дисковых салазок. Дисковые слоты пронумерованы, а на крышках салазок имеются индикаторы активности дисков. Индикаторы сетевой активности, питания, статуса работы и ошибок расположены на узкой верхней грани, в центральной части которой находится кнопка управления питанием. Ну а в правом нижнем углу лицевой панели, рядом с узкими вентиляционными отверстиями, размещён один из трёх имеющихся на борту NAS портов USB 3.0.

Новая статья: Обзор NAS Synology DS1618+: безупречный

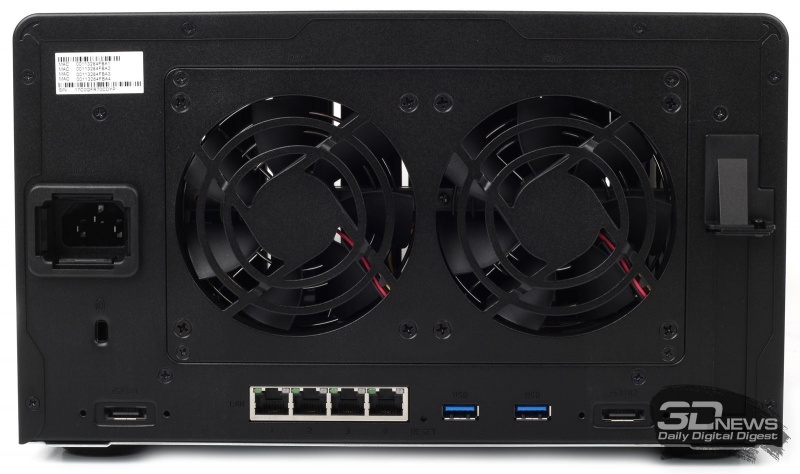

Задняя панель

Все остальные указанные в спецификации порты расположены на задней панели устройства, под вентиляционными решётками, за которыми находятся не слишком большие для такого крупного корпуса 92-миллиметровые вентиляторы. Последние обеспечивают выброс нагретого воздуха из корпуса. В дополнение к указанным в спецификации четырём Ethernet-портам RJ-45, а также двум портам USB 3.0 и двум eSATA, на задней панели обнаруживается стандартное утопленное внутрь корпуса гнездо для крепления кабеля питания, утопленная вглубь корпуса кнопка сброса настроек, крепление для замка безопасности Kensington, а также крепление для устанавливаемой внутрь корпуса платы расширения PCI Express.

Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный

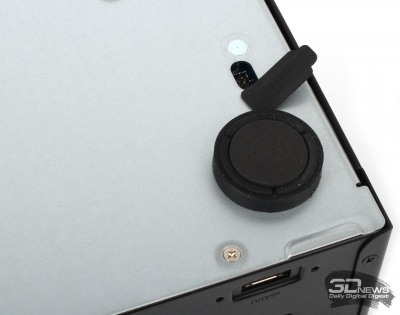

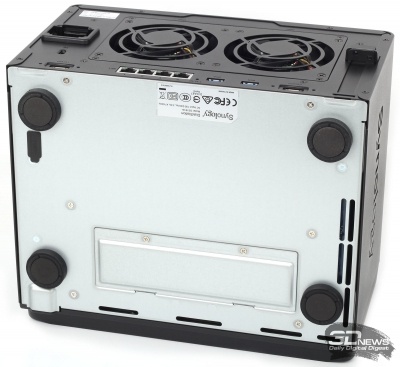

Нижняя панель

Нижняя поверхность корпуса Synology DS1618+ не менее интересна, чем задняя. Именно здесь находится прямоугольный люк, за которым расположены два слота памяти. Чтобы поменять модули ОЗУ, пользователю не придётся развинчивать весь корпус, как и в случае с моделью Synology DS1817+. Остаётся отметить, что на нижней поверхности корпуса, рядом с одной из ножек, находится сервисный разъём, защищённый резиновой заглушкой. В целом внешний вид и расположение всех портов и интерфейсов нового NAS не вызывает ни малейших замечаний. Придраться здесь просто не к чему.

⇡#Внутреннее строение

Новая статья: Обзор NAS Synology DS1618+: безупречный

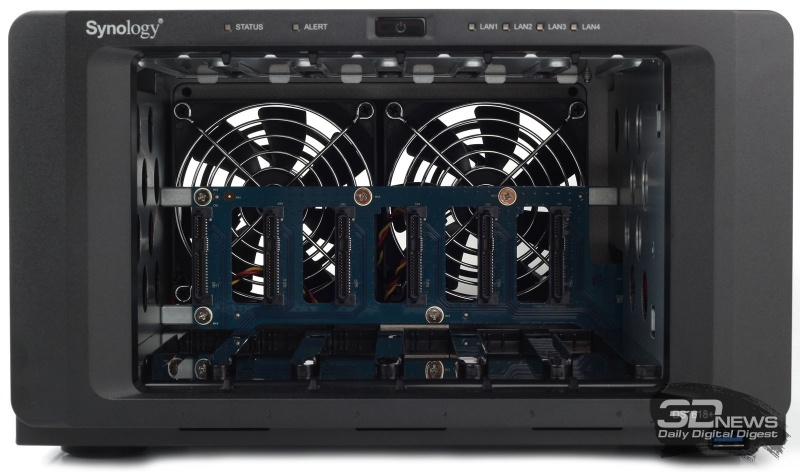

Дисковый отсек Synology DS1618+

Диски в салазках устанавливаются с лицевой панели, так что снимать крышку корпуса устройства придётся лишь в случае установки карты расширения PCI Express. Салазки извлекаются из корпуса после разблокировки пластиковых замков и нажатия на верхние части ручек.

Новая статья: Обзор NAS Synology DS1618+: безупречный

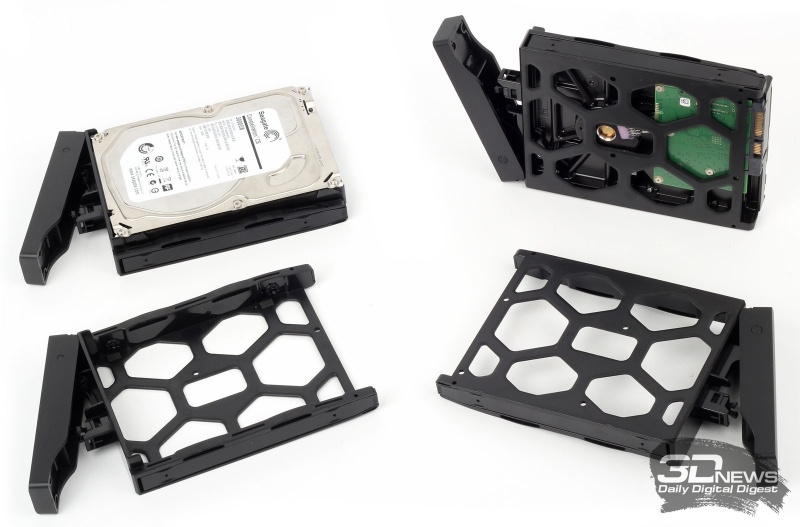

Дисковые салазки

Сами салазки полностью выполнены из пластика. Спереди они имеют крупную пластиковую ручку с пружинным замком, запирающимся на ключ. Диски форм-фактора 3,5 дюйма монтируются в салазках без использования отвёртки и винтов. Роль крепёжных элементов играют съёмные боковые пластины со штифтами. Последние вставляются в соответствующие резьбовые отверстия на боковых гранях дисков и надёжно удерживают их вместо винтов. Чтобы пластины самопроизвольно не выпадали, в отверстия на салазках вставлены мягкие резиновые втулки, в которые штифты входят с некоторым усилием. Для монтажа носителей форм-фактора 2,5 дюйма потребуется отвёртка. В этом случае диски крепятся винтами к нижней части салазок.

Новая статья: Обзор NAS Synology DS1618+: безупречный Новая статья: Обзор NAS Synology DS1618+: безупречный

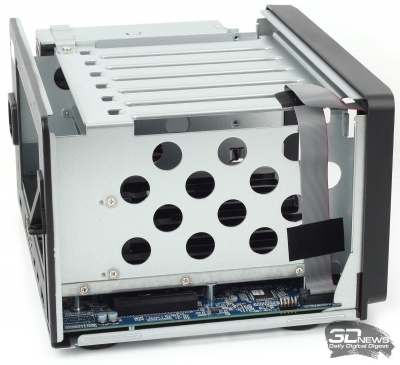

Внутреннее строение корпуса

Установка платы расширения PCI Express также не потребует особых трудозатрат — разве что придется открутить несколько винтов на задней стенке корпуса и снять п-образный кожух. При этом взгляду пользователя откроется прочный внутренний каркас сетевого накопителя. С другой стороны от слота PCI Express закреплён довольно крупный блок питания с аккуратно уложенными кабелями.

Новая статья: Обзор NAS Synology DS1618+: безупречный

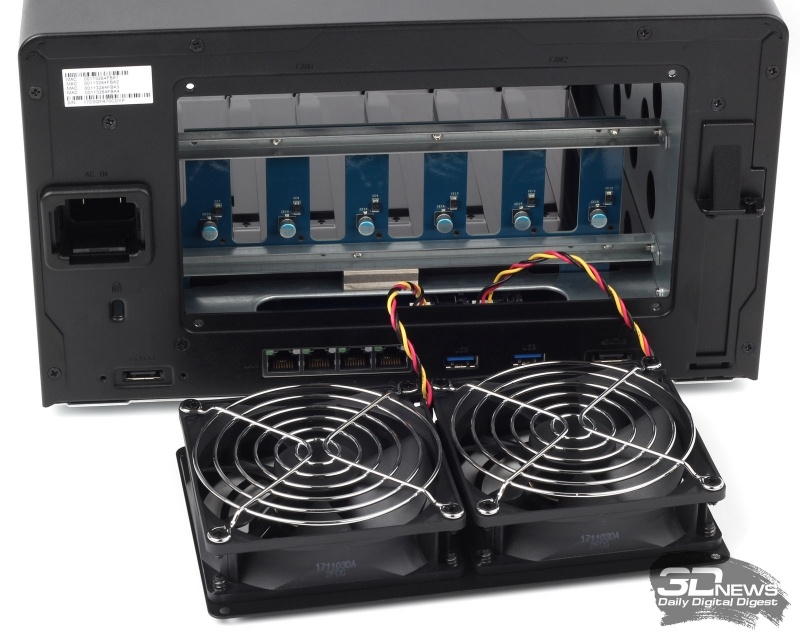

Вентиляционная панель

Внутри корпуса не так уж и много свободного места, но проблем с охлаждением возникнуть не должно. Все силовые металлические стенки имеют многочисленные отверстия для беспрепятственной циркуляции воздуха внутри. Да и установленный в корпусе блок питания оснащён собственным небольшим вентилятором. Все провода аккуратно закреплены и связаны между собой, что исключает их вмешательство в работу системы охлаждения. Остаётся отметить, что системная плата Synology DS1618+ расположена горизонтально, в самой нижней части корпуса, что также благоприятно сказывается на эффективности работы системы охлаждения. Именно за счет этого удалось реализовать простой доступ к модулям памяти через люк в нижней части корпуса.

Качество исполнения всех элементов очень высокое, к внутреннему строению NAS, как и к его внешнему виду, также нет никаких замечаний. Здесь нет ничего, на чём производитель сэкономил в ущерб качеству.
