Грядущее расширение модельного ряда процессоров AMD Ryzen для платформы AM4 побудило компанию MSI выпустить дюжину материнских плат на наборе системной логики B450. Тайваньский производитель позаботился о том, чтобы заинтересовать своими изделиями разные категории покупателей, но традиционно для себя уделил особое внимание геймерам. Заметим, что все представленные продукты поддерживают только актуальные 12- и 14-нм процессоры Ryzen: за бортом остались 28-нм решения семейства Bristol Ridge.

MSI B450: платы форм-фактора ATX

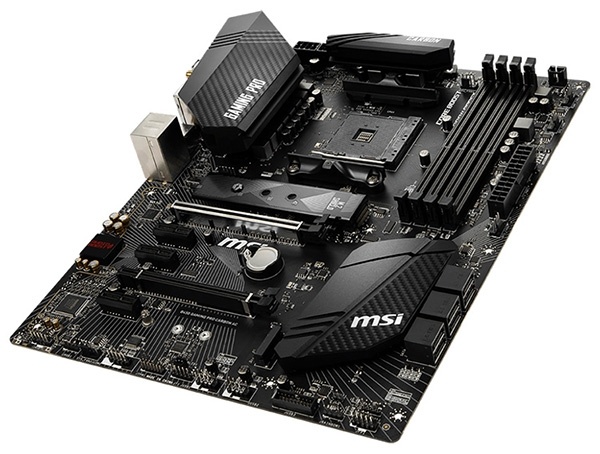

Новую серию возглавила матплата B450 Gaming Pro Carbon AC в знакомой поклонникам MSI «карбоновой» расцветке. Данная модель примечательна наличием двух разъёмов питания гнезда AM4 (EPS12V и ATX12V), беспроводного адаптера Wi-Fi/Bluetooth с двумя антеннами и настраиваемой многозонной RGB-подсветки MSI Mystic Light.

Для разгона мощных процессоров AMD Pinnacle Ridge и Summit Ridge в B450 Gaming Pro Carbon AC реализована «8 + 4»-канальная система питания разъёма AM4. Пара радиаторов VRM имеет внушительные размеры, впрочем, их форма далеко не идеальна. То же самое можно сказать и о чипсетном теплосъёмнике.

Новинка поддерживает графические связки CrossFire по асимметричной схеме «x16 + x4». Нижний длинный слот PCI Express характеризуется пропускной способностью 20 ГТ/с (PCI-E 2.0 x4), а верхний — 128 ГТ/с (PCI-E 3.0 x16). Объём оперативной памяти DIMM DDR4-1866/…/3466 может достигать 64 Гбайт, кроме того, доступны шесть портов SATA 6 Гбит/с и два M.2 Key M (20 и 32 Гбит/с). Один из M.2 SSD-накопителей может охлаждаться комплектным радиатором в виде пластины. Дуэт сетевых контроллеров образуют Intel Dual Band Wireless-AC 9260 и Intel I211-AT, аудиоподсистема Audio Boost 4 базируется на кодеке Realtek ALC1220 и включает усилитель для наушников.

Подробности о 12 матплатах MSI на чипсете B450 Подробности о 12 матплатах MSI на чипсете B450

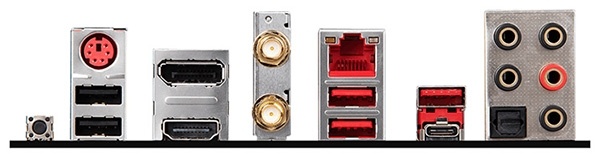

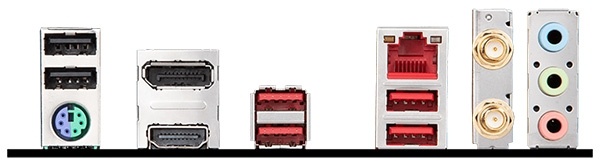

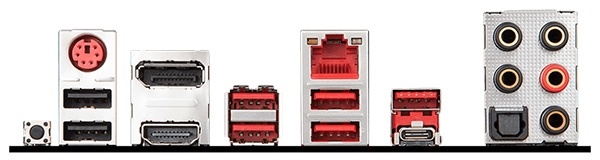

Доступный будущим владельцам B450 Gaming Pro Carbon AC набор штырьковых разъёмов довольно любопытен. В частности, он включает USB 3.0, разъём для помпы СЖО, два 12-В разъёма JRGB и один 5-В коннектор JRAINBOW (все — для светодиодных лент), а также разъём JCORSAIR для синхронизации подсветки комплектующих компании Corsair с MSI Mystic Light. На задней панели матплаты находятся кнопка BIOS Flashback и следующие разъёмы: комбинированный PS/2, два USB 2.0, видеовыходы DisplayPort и HDMI, гнёзда для комплектных антенн Wi-Fi, порт RJ-45, пара USB 3.0, единичные USB 3.1 Type-A и USB 3.1 Type-C, оптический S/PDIF и пять Mini-Jack.

Несколько более скромным арсеналом располагает материнская плата MSI B450 Tomahawk. Ключевые различия проявляются в системе питания процессорного гнезда (6 фаз вместо 12, один разъём питания EPS12V), отсутствии модуля Wi-Fi/Bluetooth и второго слота M.2 Key M. Среди второстепенных различий стоит выделить применение более простых контроллеров проводной сети и звука (Realtek RTL8111H и Realtek ALC892 соответственно), отсутствие вышеупомянутых штырьковых разъёмов JRAINBOW и JCORSAIR, видеовыхода DisplayPort и оптического S/PDIF.

Подробности о 12 матплатах MSI на чипсете B450 Подробности о 12 матплатах MSI на чипсете B450

По всему видно, что модель B450 Tomahawk адресована практичным людям, которые заинтересованы в установке двух и более карт расширения PCI-E, а также производительных процессоров Ryzen AM4, модулей памяти DDR4-1866/…/3466, SATA- и/или M.2-накопителей.

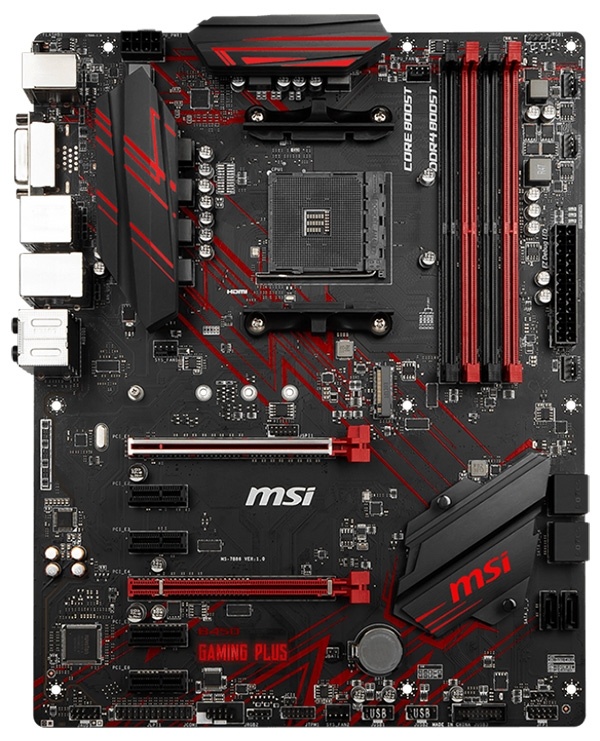

Ближайшей родственницей MSI B450 Tomahawk является плата B450 Gaming Plus, и, по большому счёту, выбор в пользу той или иной модели в данном случае будет определяться цветовыми предпочтениями. У версии Gaming Plus вместо дуэта USB 3.1 Type-A и USB 3.1 Type-C на задней панели находится пара портов USB 3.1 Type-A. Кроме того, по сравнению с Tomahawk, изменена форма радиаторов, добавлен один разъём PCI Express 2.0 x1 и перемещена «севернее» часть разъёмов SATA 6 Гбит/с (общее количество портов не изменилось — 6 шт.).

Подробности о 12 матплатах MSI на чипсете B450 Подробности о 12 матплатах MSI на чипсете B450

Встроенная подсветка Mystic Light у B450 Gaming Plus не предусмотрена, но несмотря на это к плате можно подключить две 12-В светодиодные ленты.

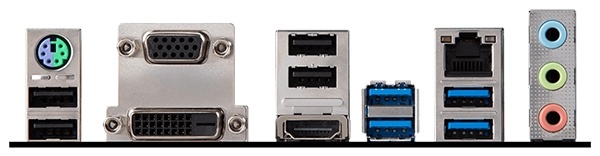

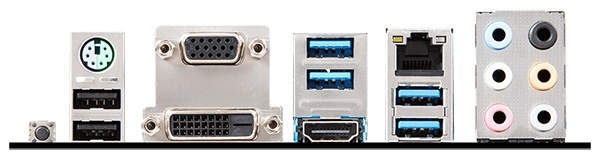

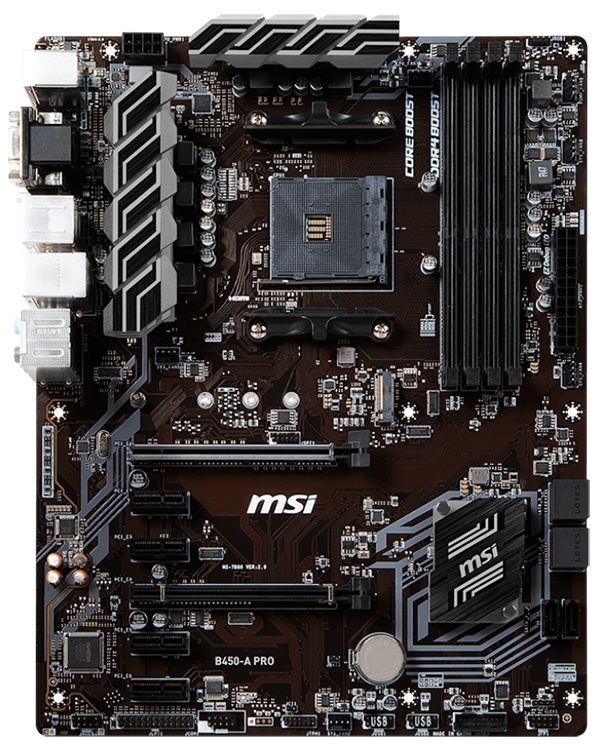

Ещё более простая ATX-плата MSI на чипсете AMD B450 носит имя B450-A Pro. Её схемотехнический дизайн перекликается с таковым у B450 Gaming Plus, но какие-либо внешние изыски при этом отсутствуют. Радиатор «южного моста» у MSI B450-A Pro значительно уменьшен, зато к разъёмам задней панели I/O добавлен аналоговый видеовыход D-Sub. Различия в расцветке портов USB на панелях ввода-вывода обеих плат очевидны, но пропускная способность, тем не менее, одинакова.

Подробности о 12 матплатах MSI на чипсете B450 Подробности о 12 матплатах MSI на чипсете B450

MSI B450: платы форм-фактора Micro-ATX

Разнообразие моделей матплат MSI B450 на квадрате текстолита размером 244 × 244 мм или чуть меньше достаточно велико — их всего семь. Дуэт B450M Mortar Titanium и B450M Mortar делит друг с другом один схемотехнический дизайн, наиболее примечательной чертой которого является наличие двух слотов для видеокарт (PCI Express 3.0 x16 и PCI Express 2.0 x16@x4) в условиях ограниченного пространства.

Подробности о 12 матплатах MSI на чипсете B450

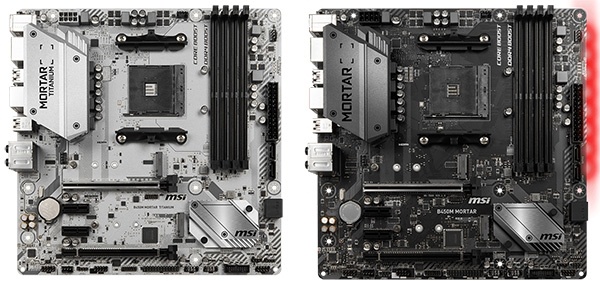

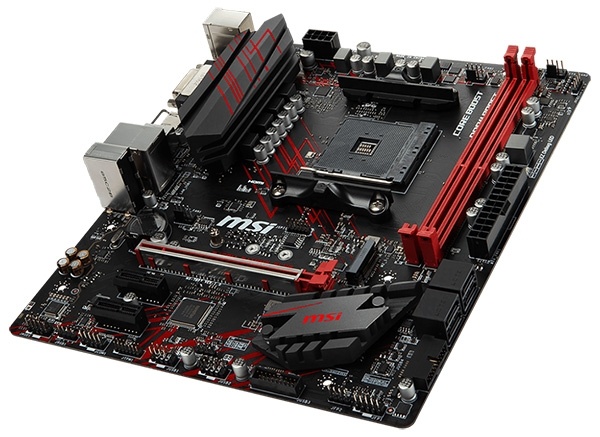

B450M Mortar Titanium и B450M Mortar (справа)

Подробности о 12 матплатах MSI на чипсете B450

Возможности обеих плат вполне сопоставимы с таковыми у некоторых ATX-решений. В пользу новинок говорит наличие у них двух слотов M.2 Key M (верхний — 32 Гбит/с, нижний — 20 Гбит/с), четырёх разъёмов для модулей оперативной памяти DDR4 с эффективной частотой до 3466 МГц, единичных портов USB 3.1 типов A и C, а также поддержка восьмиядерных процессоров Ryzen AM4 вплоть до 105-Вт Ryzen 7 2700X. Система подсветки MSI Mystic Light в данном случае представлена группой светодиодов у одного из краёв PCB и двумя штырьковыми разъёмами для 12-В светодиодных лент. За работу проводной сети и звука отвечают контроллеры Realtek RTL8111H-CG и Realtek ALC892 соответственно. Разъёмов для SATA-накопителей на текстолите только четыре, хотя по нынешним временам это не должно быть серьёзной проблемой для абсолютного большинства владельцев настольных ПК.

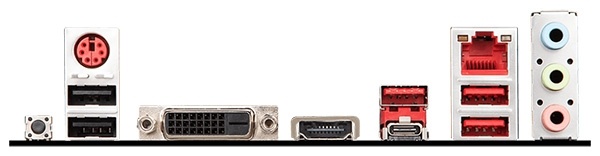

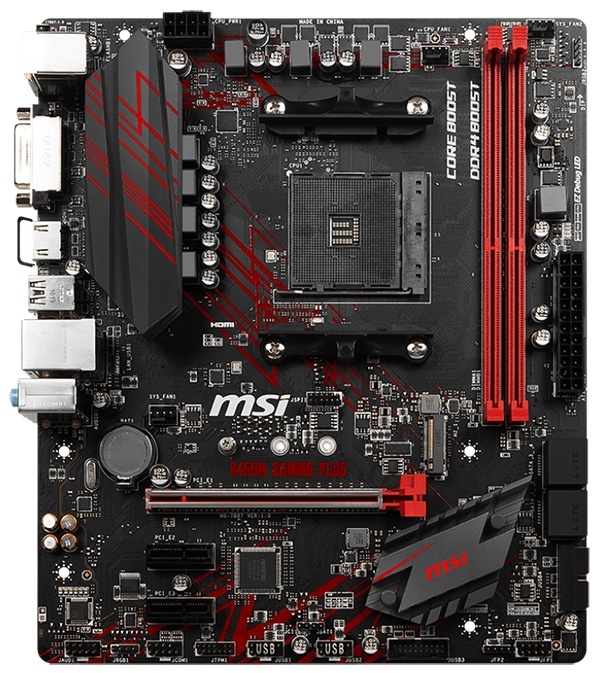

Для материнской платы MSI B450M Gaming Plus характерны такие особенности, как яркая расцветка, ограниченное количество слотов DIMM DDR4-1866/…/3466 (2 шт.), разъёмов для видеокарт и M.2-накопителей (по 1 шт.), и портов SATA 6 Гбит/с (4 шт.). На задней панели разъёмов так же не много: PS/2 для мыши и клавиатуры, пара USB 2.0, интерфейсы вывода изображения DVI-D и HDMI, четыре разъёма USB 3.0 (включая один типа C), единичный RJ-45 и трио Mini-Jack.

Подробности о 12 матплатах MSI на чипсете B450

С ATX-моделью B450 Gaming Plus её «младшая сестра» может соперничать по устройству системы питания гнезда AM4. С другой стороны, она заметно уступает по количеству доступных пользователю интерфейсных разъёмов. Кроме того, Micro-ATX решение охлаждается всего двумя радиаторами. Используемые «внешние» контроллеры Realtek RTL8111H и ALC887 относятся к разряду бюджетных.

Подробности о 12 матплатах MSI на чипсете B450 Подробности о 12 матплатах MSI на чипсете B450

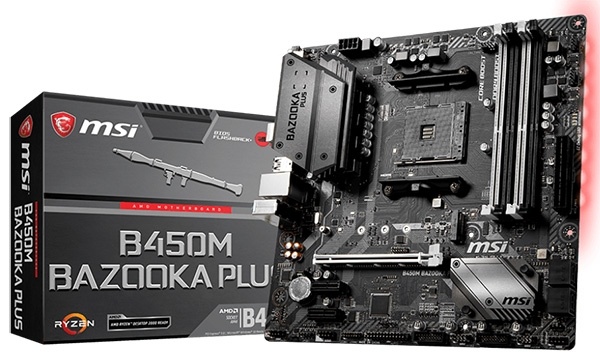

Примечательной особенностью новинки MSI B450M Bazooka Plus является поддержка не только обычной оперативной памяти DDR4, но и модулей того же стандарта с функцией контроля ошибок (ECC). Эффективная частота DRAM может достигать по крайней мере 3333 МГц. Как и большинство моделей MSI B450, плата Bazooka Plus наделена «4 + 2»-фазной системой питания процессорного разъёма, дополнительным силовым разъёмом служит EPS12V.

Подробности о 12 матплатах MSI на чипсете B450 Подробности о 12 матплатах MSI на чипсете B450

Устройство поддерживает установку вдвое большего объёма оперативной памяти, чем B450M Gaming Plus (64 Гбайт), а также одной видеокарты, скоростного M.2 SSD и четырёх SATA-накопителей. В числе внутренних штырьковых разъёмов стоит выделить USB 3.0 и пару JRGB. Сетевым контроллером служит привычный Realtek RTL8111H, а 8-канальная аудиоподсистема базируется на микросхеме Realtek ALC892. На задней панели B450M Bazooka Plus находятся видеовыходы DVI-D и HDMI, четыре порта USB 3.0 и другие разъёмы.

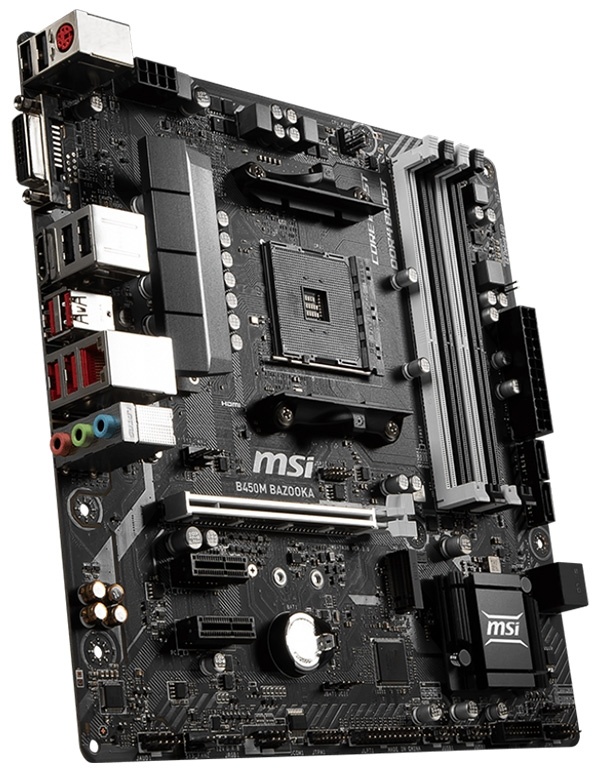

MSI B450M Bazooka внешне значительно отличается от Bazooka Plus, и, к сожалению, не в лучшую сторону. У этой матплаты слот M.2 Key M расположен прямо под PCI Express 3.0 x16, соответственно, придётся уделять повышенное внимание охлаждению M.2 SSD-накопителя. Поддержка DDR4 ECC не реализована, тем не менее предусмотрена возможность установки модулей памяти DDR4-3466. Встроенную подсветку Mystic Light можно дополнить 12-В светодиодной лентой.

Подробности о 12 матплатах MSI на чипсете B450

К решениям начального уровня относятся платы MSI B450M Pro-VDH и B450M Pro-M2. В пользу модели с суффиксом VDH говорит наличие у неё четырёх слотов для памяти DIMM DDR4-1866/…/3466, наличие радиатора на транзисторах четырёх фаз питания гнезда AM4 из шести, а также двух дополнительных разъёмов USB 2.0 на задней панели I/O (над видеовыходом HDMI). С другой стороны, у B450M Pro-M2 лучше расположен слот M.2 Key M.

Подробности о 12 матплатах MSI на чипсете B450

B450M Pro-VDH и B450M Pro-M2

Подробности о 12 матплатах MSI на чипсете B450

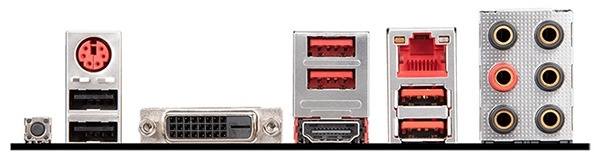

Задняя панель матплаты B450M Pro-VDH

Устройства с приставкой Pro могут предпочесть экономные покупатели, не увлекающиеся экспериментами с подсветкой ПК и разгоном. Для обеих плат заявлена поддержка восьмиядерных CPU Ryzen, включая флагманский процессор Ryzen 7 2700X.

MSI B450: платы форм-фактора Mini-ITX

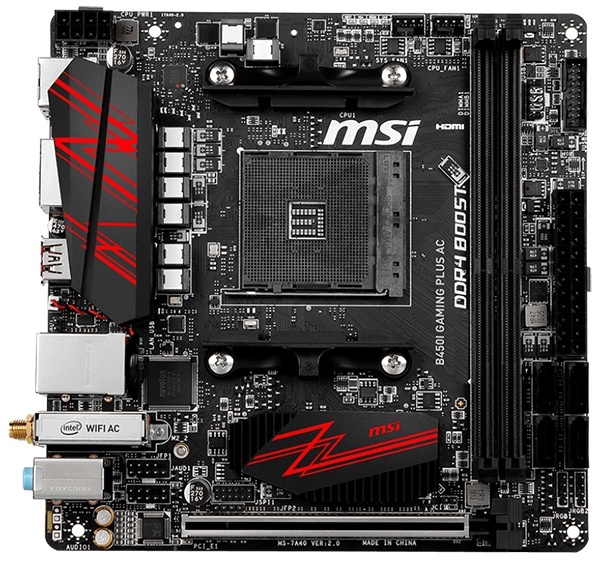

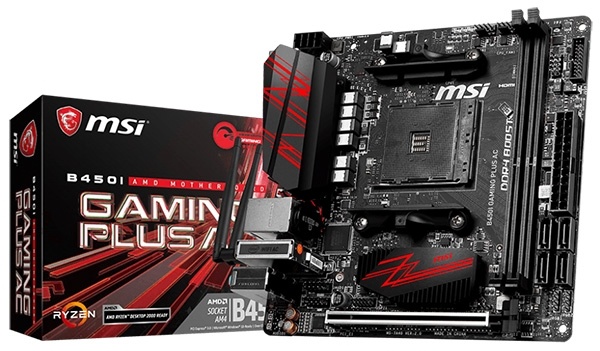

На данный момент известно только об одной компактной (170 × 170 мм) модели производства MSI на чипсете AMD B450, которая поступит в продажу в обозримом будущем — B450I Gaming Plus AC. Это довольно солидный продукт с усиленной системой питания гнезда AM4, беспроводным адаптером Intel Dual Band Wireless-AC 3168 и расположенным на тыльной стороне PCB слотом M.2 Key M 32 Гбит/с. В тесном соседстве друг с другом находятся два слота для оперативной памяти DDR4-1866/…/3466, разъём PCI Express 3.0 x16 для видеокарты и четыре порта SATA 6 Гбит/с. К сожалению, у новинки отсутствуют разъёмы USB 3.1, а адаптер Wi-Fi стандарта 1×1 802.11ac уступает распространённым решениям 2×2 802.11ac.

Подробности о 12 матплатах MSI на чипсете B450 Подробности о 12 матплатах MSI на чипсете B450 Подробности о 12 матплатах MSI на чипсете B450

Расценки на платы семейства MSI B450 станут известны в скором времени.
