Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

В прошлом году мы протестировали корпус Pure Base 600 немецкой компании be quiet!. Это самая доступная модель, по меркам be quiet! она вообще относится к начальному уровню, но, по результатам тестов, она заслужила от нас самые высокие оценки. Всего на одну ступеньку выше у be quiet! стоит серия Silent Base, совсем недавно получившая обновление младшей модели, которая сменила цифровой индекс с 600 на 601. За этой маленькой единичкой скрывается куда больше изменений, чем можно было бы предположить.

Корпус слегка вырос в размерах, окончательно избавился от архаичных пятидюймовых отсеков, благодаря чему получил больше свободного пространства внутри и стал совместим с 360-мм радиаторами систем жидкостного охлаждения. Улучшена система охлаждения, звукоизоляция, появился новый контроллер управления скоростью вентиляторов и многое другое, о чём мы расскажем вам в сегодняшнем материале на примере модели be quiet! Silent Base 601.

Отметим, что всего компания выпустила шесть версий данного корпуса, три из которых имеют глухую стенку, а ещё три – стеклянную. Кроме того, корпуса различаются по цвету: есть полностью чёрная модель, а также варианты с оранжевыми и серебристыми вставками. Нам на тестирование была предоставлена модель с маркировкой BG025 — с глухой боковой стенкой и с оранжевой расцветкой.

⇡#Обзор корпуса be quiet! Silent Base 601

⇡#Технические характеристики

Название модели be quiet! Silent Base 601
(BG025)
Тип корпуса MidiTower
Размеры (В × Ш × Д), мм 481 × 240 × 532
Вес, кг 10,49
Боковая панель Металл
Цвет Чёрный с оранжевыми вставками (также есть версии с серебристыми вставками и полностью чёрный)
Материал Сталь 0,8 мм, чёрный АБС-пластик
Штатная система охлаждения Передний вентилятор (вдув): 140 × 140 × 25 мм (модель be quiet! Pure Wings 2, 1000 об/мин, 61,2 CFM, 0,76 мм H2O, 18,8 дБА).
Задний вентилятор (выдув): 140 × 140 × 25 мм (модель be quiet! Pure Wings 2, 1000 об/мин, 61,2 CFM, 0,76 мм H2O, 18,8 дБА).
Отсеки для накопителей 5,25’’ – нет;
3,5’’ – 3(7);
2,5’’ – 6(14)
Слоты расширения, шт. 7+2
Совместимость с материнскими платами 6,7” × 6,7” (Mini ITX), 9,6” × 9,6” (Micro ATX), 12” × 9,6” (ATX), 12” × 13” (E-ATX)
Порты вводы/вывода USB 3.0 × 2, USB 2.0 × 1, HD Audio × 1
Поддержка блоков питания Любой PS2-совместимый блок питания
Максимальная длина блока питания, мм 288
Максимальная высота кулера, мм 185
Максимальная длина видеокарт, мм 287 – с корзиной HDD / 449 – без корзины HDD
Пылевые фильтры, шт. 2 (передний и нижний)
Возможность установки дополнительных вентиляторов Передняя панель: 2 × 120 мм или 2 × 140 мм.
Верхняя панель: 3 × 120 мм или 3 × 140 мм.
Задняя панель – не предусмотрено.
Основание и боковые панели – не предусмотрено.
Возможность установки радиаторов СЖО Передняя панель: от 120 мм до 360 мм.
Верхняя панель: от 120 мм до 360 мм.
Задняя панель: 120 или 140 мм.
Основание – не предусмотрено.
Возможна компоновка до трёх различных радиаторов СЖО.
Дополнительно (особенности) Трёхпозиционный контроллер управления вентиляторами;
Шумоизоляция;
Антивибрационное крепление HDD, вентиляторов, поддона материнской платы и блока питания
Гарантия производителя, лет 3
Страна производства Китай
Рекомендованная (€)/минимальная розничная стоимость (руб.) 119,9 € / отсутствует в продаже

⇡#Упаковка и комплектация

Корпус поставляется в обычной картонной коробке, масса которой со всем содержимым составляет внушительные 14 кг. На лицевой стороне коробки приведено схематичное изображение Silent Base 601, а на обратной – его компоновка с описанием ключевых особенностей.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Подробные технические характеристики устройства можно найти на одной из боковых сторон коробки.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

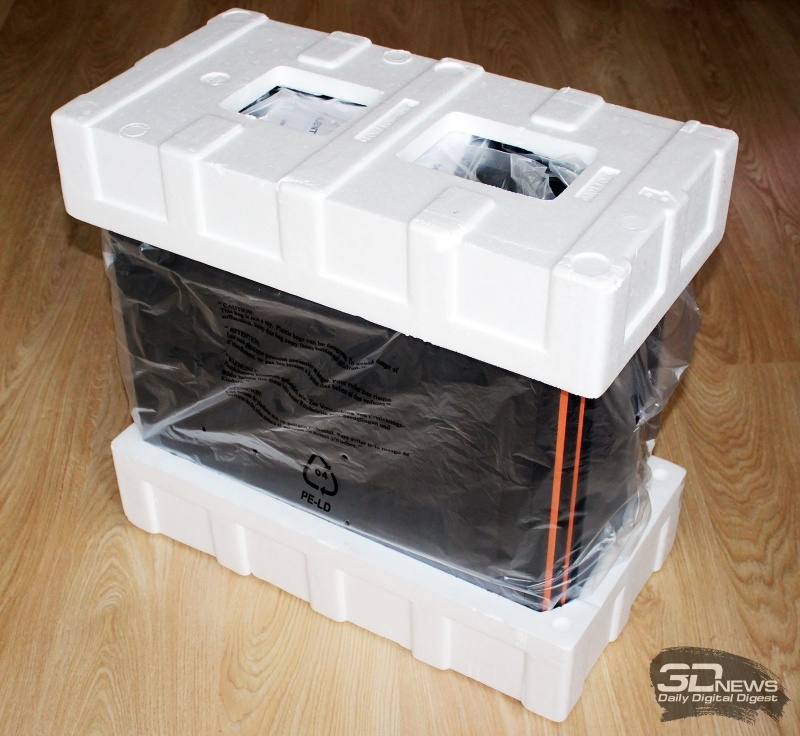

Внутри коробки корпус, дополнительно облачённый в полиэтиленовый пакет, зафиксирован в двух пенопластовых вставках.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Это вполне стандартная комплектация для компьютерных корпусов, хотя свои флагманские модели be quiet! запечатывает в двойную коробку, а не только пенопластовую «скорлупу».

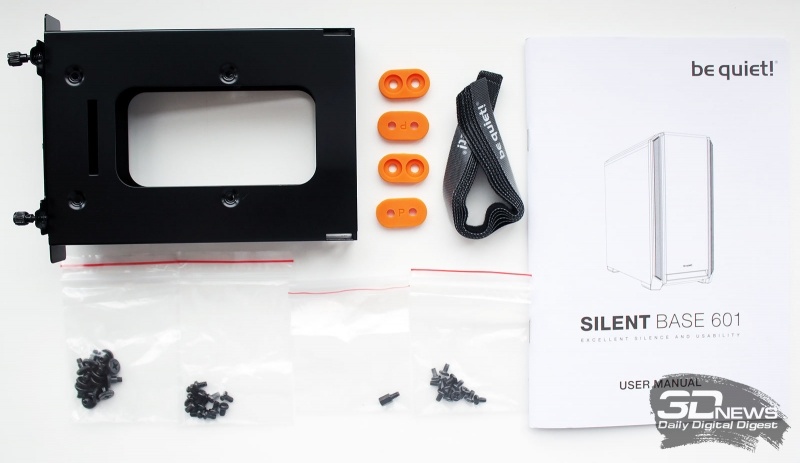

В комплект поставки корпуса входят дополнительная корзина для накопителей с четырьмя силиконовыми демпферами, шесть стяжек Velcro для кабелей, различные винты для монтажа и инструкция по сборке и эксплуатации корпуса.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Разработанный немецкими специалистами корпус выпускается в Китае. Рекомендованная стоимость be quiet! Silent Base 601 составляет 119,99 евро, что на 30 евро дороже модели Pure Base 600 (89 евро) и всего на 5 евро дороже предшественника Silent Base 600 (114,9 евро), а в России новинка в продаже на момент подготовки статьи не появилась. Добавим, что на корпус предоставляется трёхлетняя гарантия, правда, что в нём может сломаться без участия пользователя – сказать сложно.

⇡#Дизайн и габариты

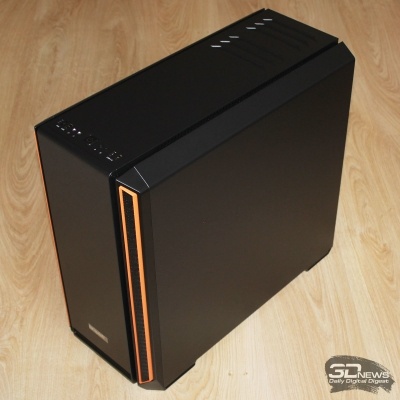

Дизайн нового be quiet! Silent Base 601, несомненно, интереснее, чем у Pure Base 600. Материалы примерно те же, но появились скошенные углы в верхней части корпуса, а боковые сеточки обрамлены цветными вставками. Увеличены число и глубина прорезей в верхней панели, а передняя стенка стала полностью глухой.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

При этом нужно признать, что дизайн Silent Base 601 по-прежнему строгий и выдержанный, поэтому внешне корпус подойдёт скорее эстетам среднего возраста, нежели молодому поколению или тем, кому близка вычурная геймерская эстетика.

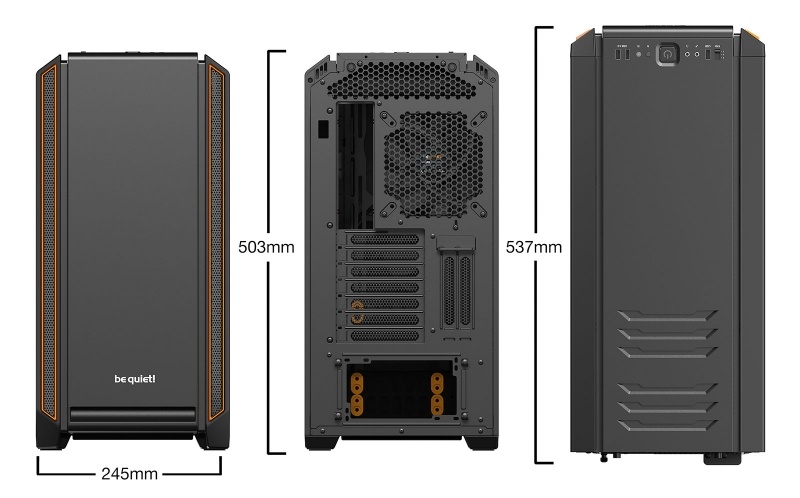

Размеры новинки составляют 481 × 240 × 532 мм и в масштабе они приведены на следующей схеме.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Масса корпуса составляет немногим более 10 килограммов.

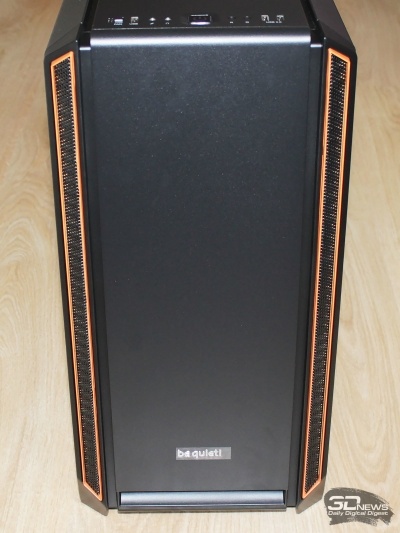

Внизу сплошной передней панели присутствует название компании-производителя, нанесённое золотистыми символами, а еще ниже виден небольшой проём, о назначении которого мы расскажем немного позже.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Задняя панель имеет классическую компоновку: снизу проём под блок питания, над ним сетчатые заглушки слотов расширения, посадочное место под 140-мм вентилятор и вырез для интерфейсной панели материнской платы. Кроме того, сверху виден перфорированный проём трапецеидальной формы, через который будет выходить часть воздушного потока от дополнительных вентиляторов на верхней стенке или СЖО.

Боковые панели корпуса никаких особенностей не имеют – глухие металлические стенки.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

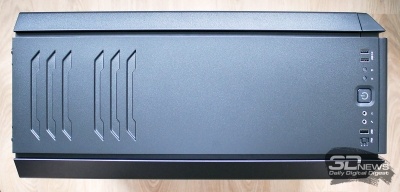

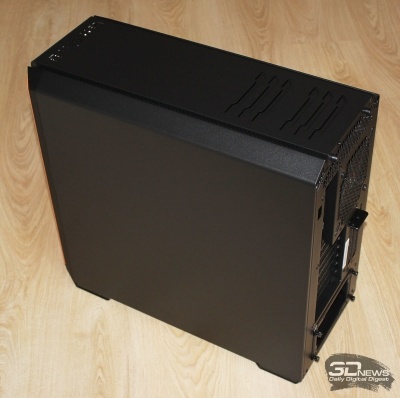

На верхней панели выделим шесть крупных прорезей для оттока нагретого воздуха из корпуса, а снизу – пылевой фильтр, закрывающий практически всю площадь основания.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Опорами be quiet! Silent Base 601 служат четыре пластиковые ножки высотой около 20 мм.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

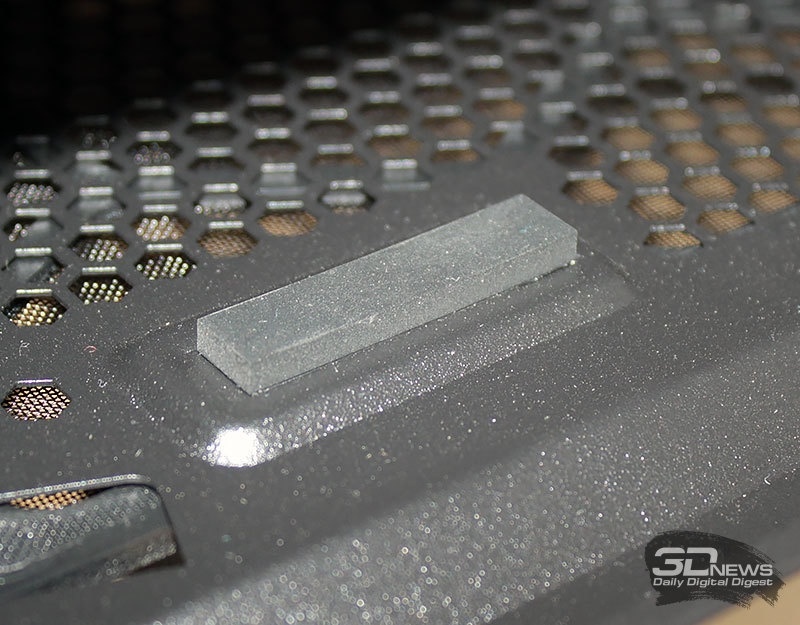

Мягкие силиконовые демпферы, приклеенные на этих ножках, должны способствовать уменьшению передачи вибраций на опорные поверхности и снижению уровня шума. Хотя о каких-либо вибрациях в случае 601-го говорить вообще не приходится.

Спереди в верхней части корпуса размещены подсвечиваемые кнопки включения и сброса, а также индикатор активности жёстких дисков. К ним добавлен трёхпозиционный переключатель скорости вентиляторов, один порт USB 2.0, два порта USB 3.0 и разъёмы для микрофона и наушников.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Отметим, что USB-разъёмы очень тугие, вставлять флешки и вынимать их потом приходится с приличным усилием. К сожалению, порта USB 3.1 Gen2 в данной модели корпуса нет, хотя всё больше материнских плат таким портом оснащаются, да и внешние накопители с этим интерфейсом уже встречаются.

⇡#Внутреннее строение

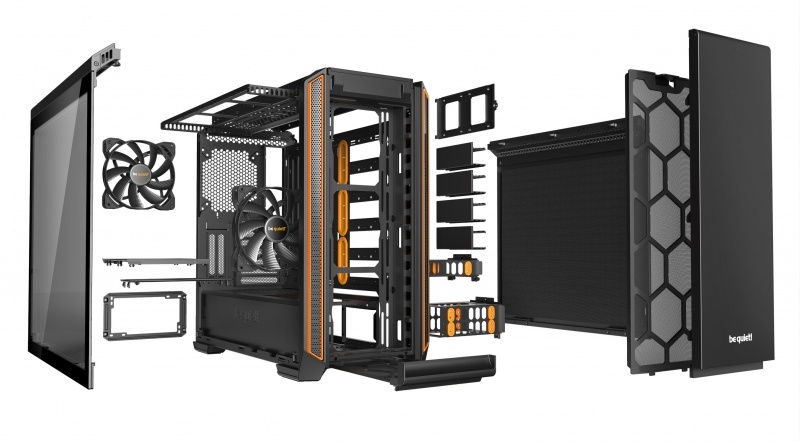

Компоновка нового be quiet! Silent Base 601 приведена на следующей схеме.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Как видим, если снять все навесные элементы, то останется только шасси с основанием, вертикальными стойками и верхней панелью. Это очень удобно в плане сборки/разборки системы.

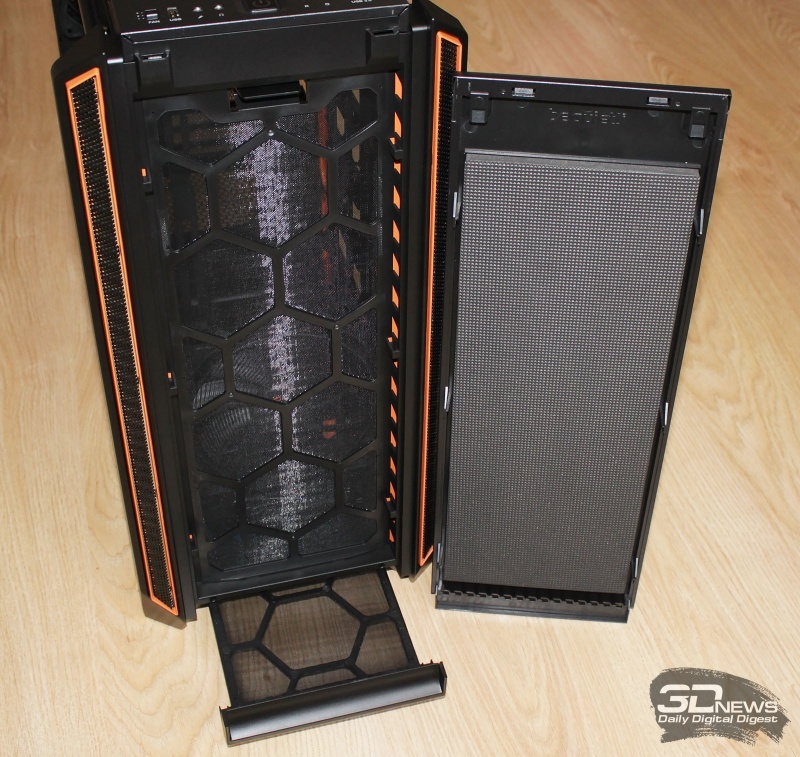

Передняя панель корпуса крепится на пластиковых фиксаторах, направленных вниз. Поэтому снимается она очень просто – достаточно потянуть её снизу вверх, чтобы фиксаторы выехали из своих пазов. Такой способ крепления, на наш взгляд, проще и надёжнее «тюльпанов».

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Под панелью скрывается пластиковый пылевой фильтр, и здесь же можно выдвинуть вперёд нижний фильтр, потянув за углубление в пластике. Каждый элемент продуман и удобен в использовании. Корпус явно проектировался грамотными людьми и в первую очередь для людей.

За передним фильтром, который снимается лёгким нажатием на фиксатор сверху, скрыты 140-мм вентилятор и направляющие для размещения дополнительных вентиляторов или радиатора СЖО.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

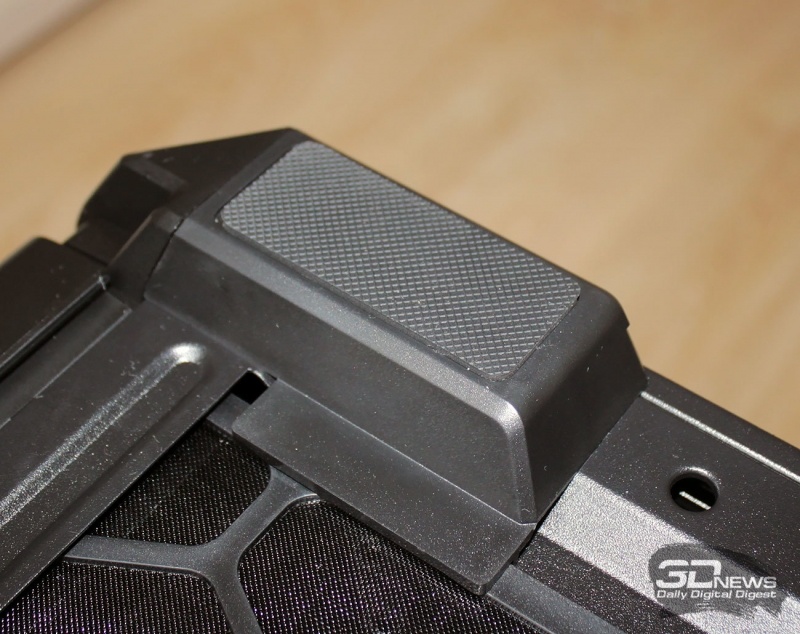

Боковые стенки корпуса – это вообще шедевр. Во-первых, для их снятия не нужна отвёртка, да и отвинчивать руками винты с накатанной головкой тоже не приходится — достаточно нажать на одну кнопку сзади корпуса для каждой панели.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Кнопка сдвигает подпружиненную тягу в верхней части, которая отпускает фиксаторы боковин по всей длине панели. Далее достаточно немного отклонить панель и потянуть её вверх для снятия. Всю операцию можно проделать одной рукой за 2 секунды. При этом плотность фиксации и подгонка панелей к шасси не вызывают вопросов вообще. Идеальный вариант, на наш взгляд.

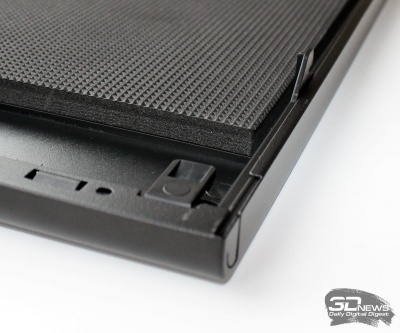

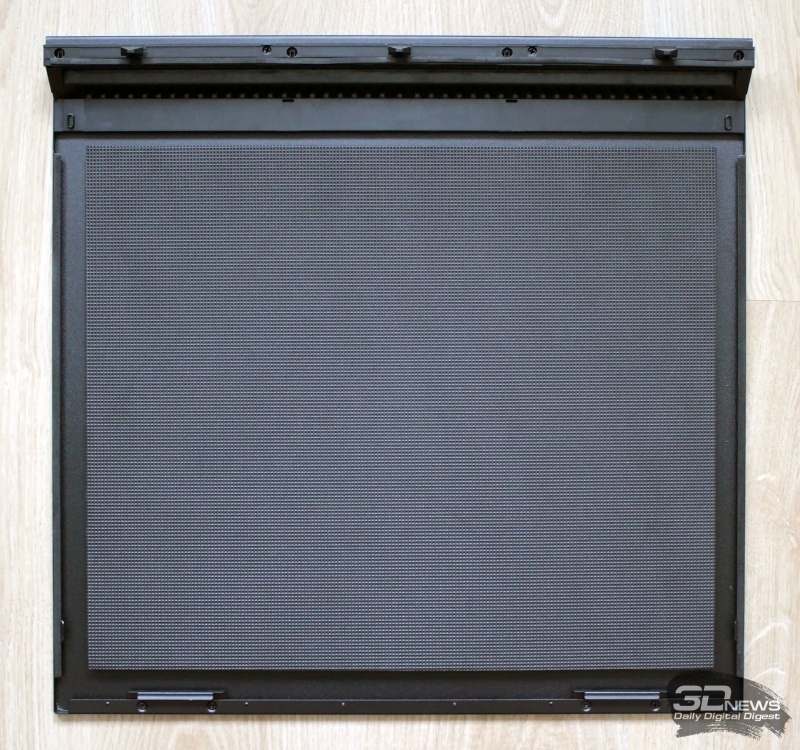

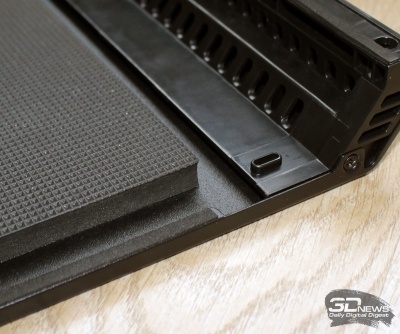

Во-вторых, каждая панель, выполненная из металла толщиной 0,8 мм, имеет звукоизоляцию по всей своей площади.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Причём это не какое-то там «двухмиллиметровое нечто», а настоящий звукопоглощающий материал на основе плотного пенополиуретана толщиной десять (!) миллиметров. Им же оклеена и передняя панель корпуса.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Отметим, что такие материалы используются при профессиональной звукоизоляции автомобилей и стоят совсем недёшево.

Сняв боковые и переднюю панели корпуса, можно перейти к изучению его внутренней компоновки.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Сразу же обращает на себя внимание то, что нижний отсек с блоком питания и накопителями отделён от основной зоны несъёмным кожухом.

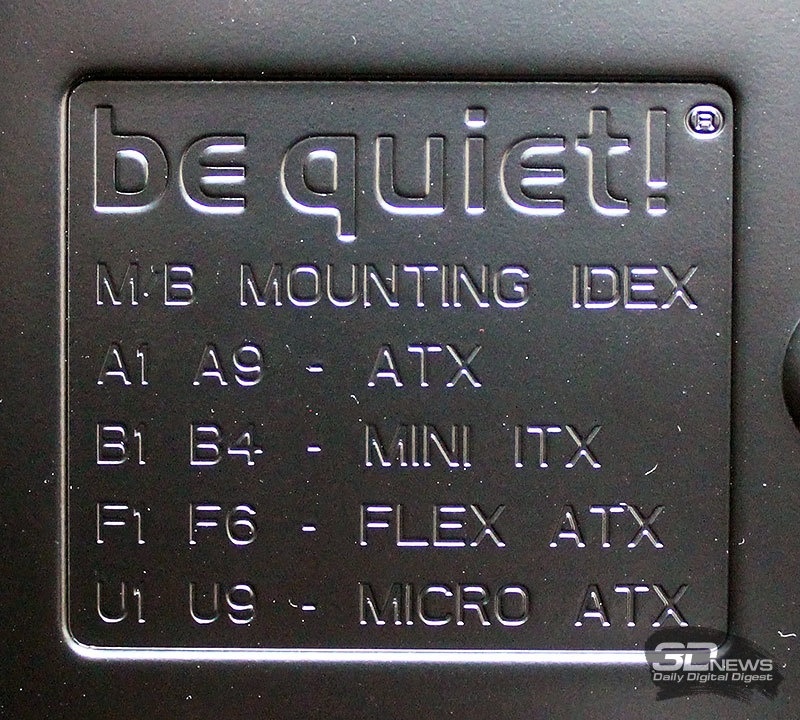

На поддоне для материнской платы выштампована памятка про монтажные отверстия крепёжных втулок под разные типы плат.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Несмотря на тот факт, что в этом перечне не указаны большие материнские платы формата E-ATX, они в корпус тоже умещаются. Есть в этом поддоне и вырез для установки или снятия процессорного кулера без демонтажа материнской платы из корпуса. К слову, высота процессорного охладителя в данном корпусе может достигать 185 мм.

В нижней части корпуса, закрытой двумя пластиковыми заглушками, размещены две металлические корзины для установки двух 3,5-дюймовых накопителей либо четырёх 2,5-дюймовых.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Входящая в комплект дополнительная корзина увеличивает число закрепляемых таким образом HDD 3,5” до трёх, а SDD 2,5” – до шести, тогда как общее количество различных накопителей в be quiet! Silent Base 601 может достигать 21 штуки, но для этого придётся докупать четыре дополнительные корзины. Для крепления корзин используются винты с накатанной головкой, поэтому отвёртка не потребуется и на этом этапе.

Для размещения блока питания предусмотрен отсек, отделённый от основной секции сетчатой перегородкой.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

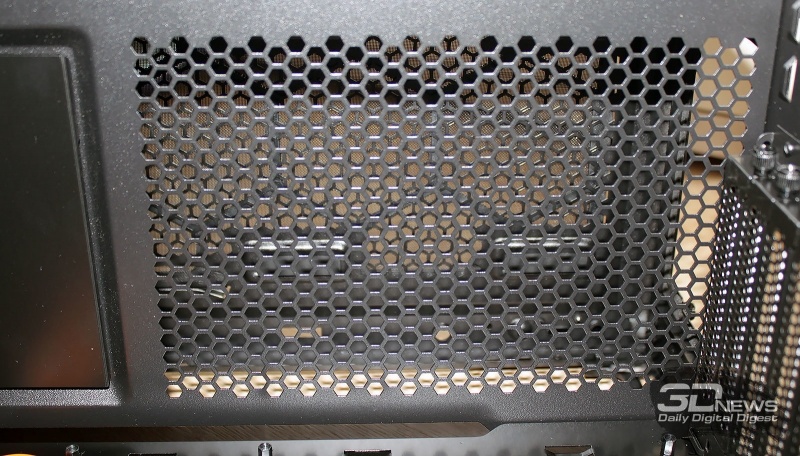

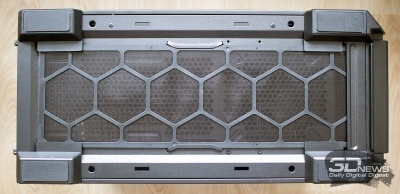

Так как снизу установлен пылевой фильтр, и вся нижняя панель перфорирована, то блок питания можно устанавливать в любой ориентации. Его длина может достигать 288 мм, а в качестве демпферов на основание корпуса приклеены резиновые подкладки.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

В Silent Base 601 предусмотрены семь горизонтальных и два вертикальных слота для плат расширения, все они закрыты перфорированными пластинами.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Максимальная длина устанавливаемых в корпус видеокарт может достигать 449 мм, но если Silent Base 601 дооснастить дополнительными корзинами для накопителей, то видеокарта по длине не должна превышать 287 мм.

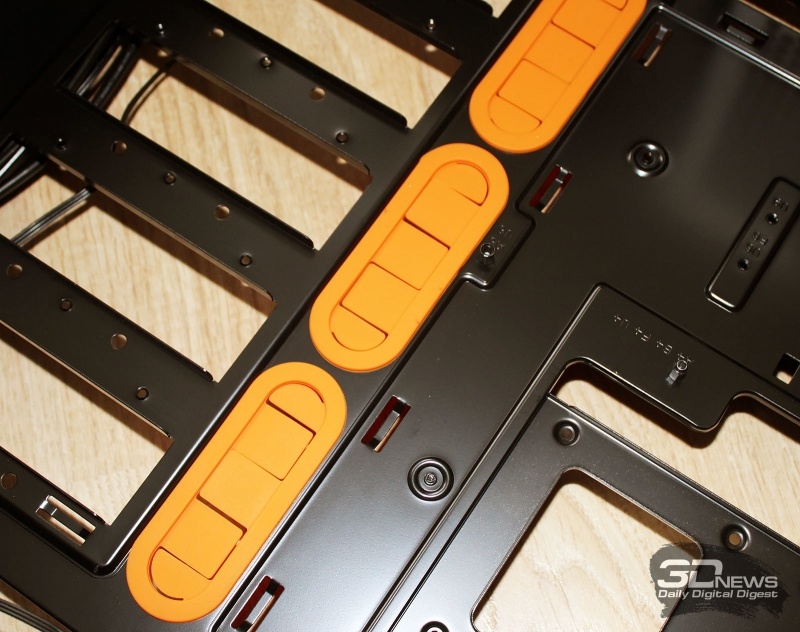

В отверстиях для прохождения кабелей вставлены мягкие силиконовые заглушки.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Добавим, что все металлические кромки внутри корпуса аккуратно завальцованы, поэтому повредить о них руки невозможно.

⇡#Система охлаждения и возможности оснащения

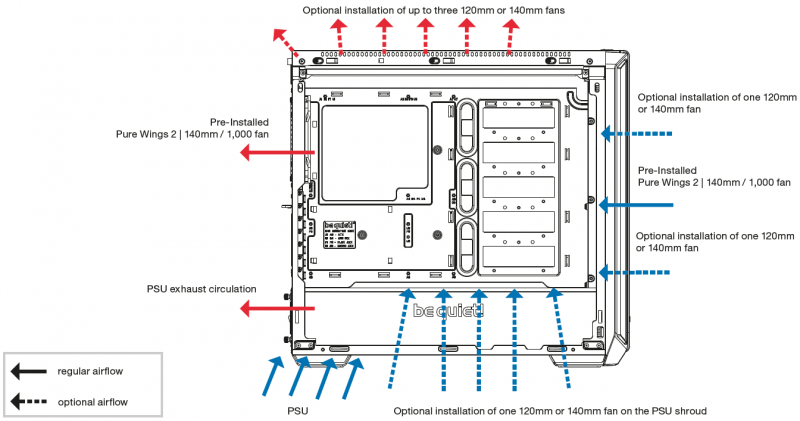

Схема движения воздушных потоков внутри корпуса be quiet! Silent Base 601 приведена ниже.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Здесь мы видим классическую схему с поступлением воздушного потока спереди и снизу и выбросом его вверх и назад. Блок питания засасывает воздух снизу через пылевой фильтр и также выбрасывает назад, но его можно перевернуть, как мы уже говорили выше.

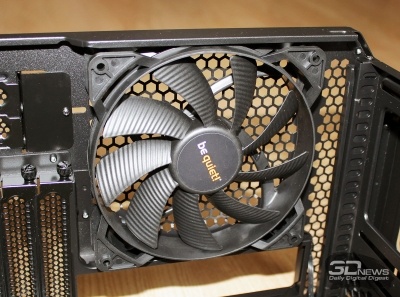

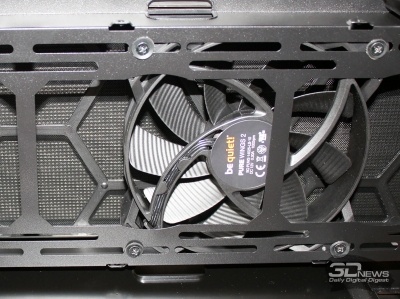

Штатное охлаждение в корпусе реализовано двумя 140-мм вентиляторами be quiet! Pure Wings 2 (BL047) без поддержки ШИМ-управления. Один вентилятор установлен на передней стенке и работает на вдув, а второй – на задней и работает на выдув из корпуса.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

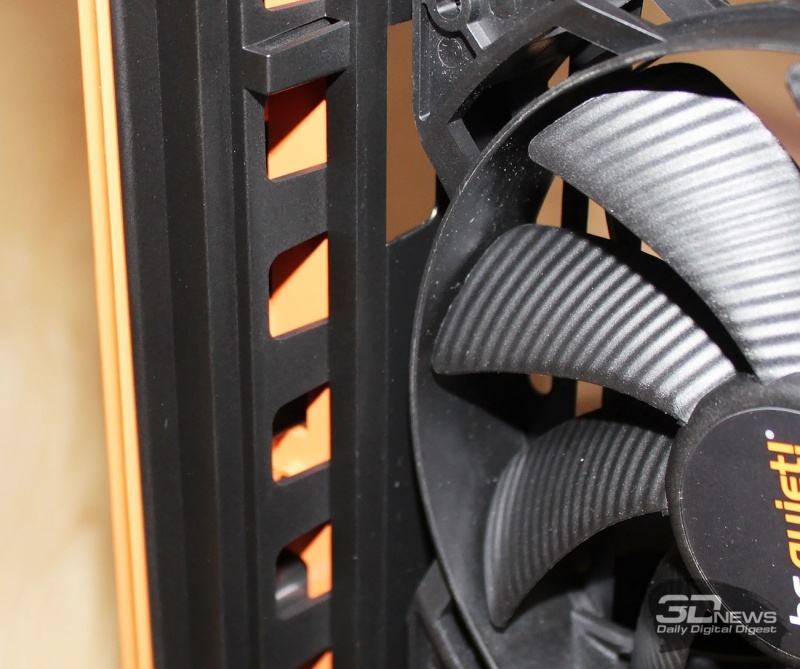

И если к заднему вентилятору в плане выброса воздуха нет никаких претензий, то передний стоит с 10-мм расстоянием от глухой передней стенки, поэтому у нас возникают определённые сомнения в его эффективности. Данную проблему в немецкой компании попытались решить увеличенными прорезями в боковинах передней панели.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

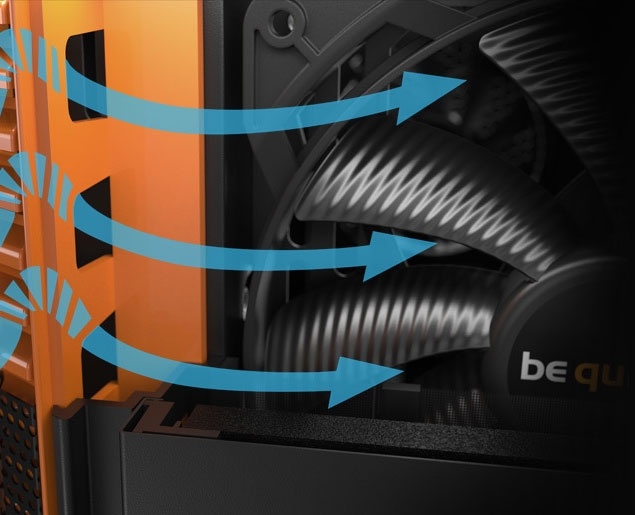

По замыслу разработчиков, через сеточку на трапецеидальных скосах и эти самые прорези воздушный поток должен беспрепятственно поступать к передним вентиляторам.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Но наши тесты показали, что этого недостаточно для эффективного охлаждения компонентов корпуса. Впрочем, об этом мы подробно расскажем в тестовой части статьи.

Что касается характеристик вентиляторов, то они таковы: максимальная скорость – 1000 об/мин, воздушный поток – 61,2 CFM, статическое давление – 0,76 мм H2O, уровень шума – 18,8 дБА. Они подключены к трёхпозиционному переключателю, которым можно уменьшить их скорость примерно до 850 и 700 об/мин, сделав и без того тихий корпус ещё тише. Один разъём переключателя свободен, так что к нему можно подключить ещё один вентилятор. Добавим, что «вертушки» основаны на подшипниках с винтовой нарезкой и должны прослужить не менее 80 000 часов, что примерно равно девяти годам непрерывной работы.

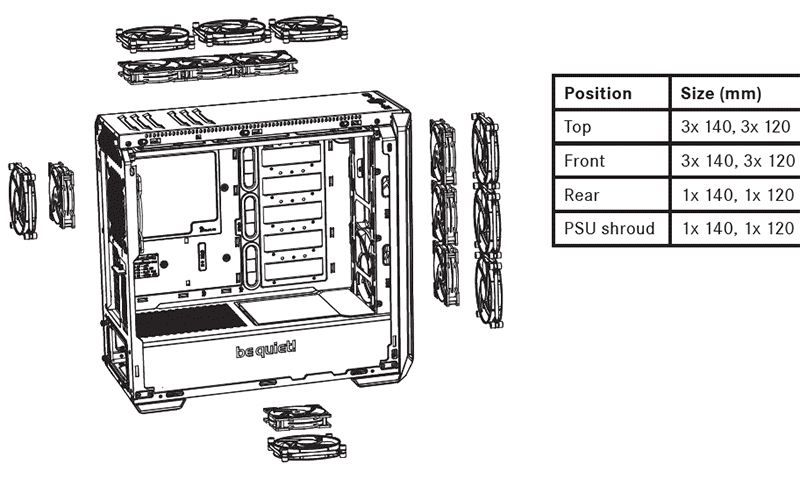

Что касается установки дополнительных вентиляторов, то и здесь возможности be quiet! Silent Base 601 весьма обширны.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

На переднюю и верхнюю стенки корпуса можно поставить три 140-мм вентилятора или столько же 120-мм, а снизу и сзади устанавливается по одному 140/120-мм вентилятору.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

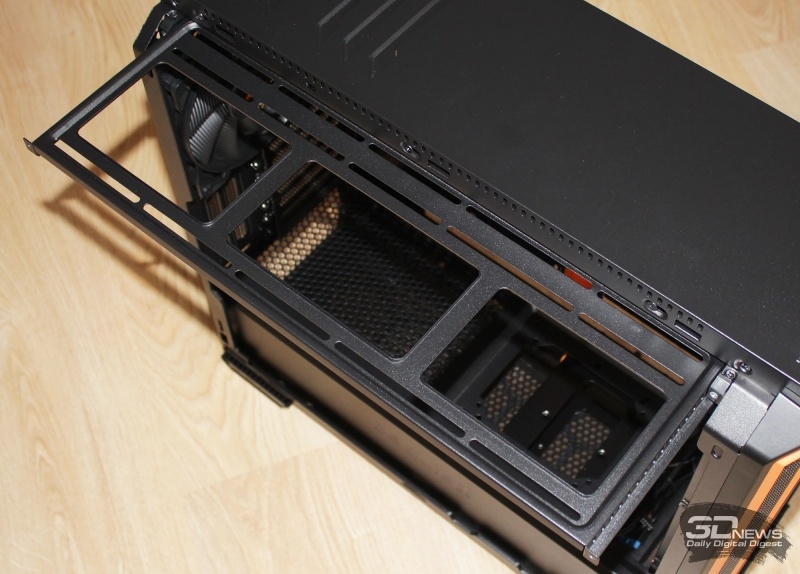

Удобно реализовано закрепление верхних вентиляторов. Для этого в Silent Base 601 предусмотрена выдвижная рамка, закрепляемая парой винтов (кстати, их также можно было бы сделать с накатанной головкой).

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

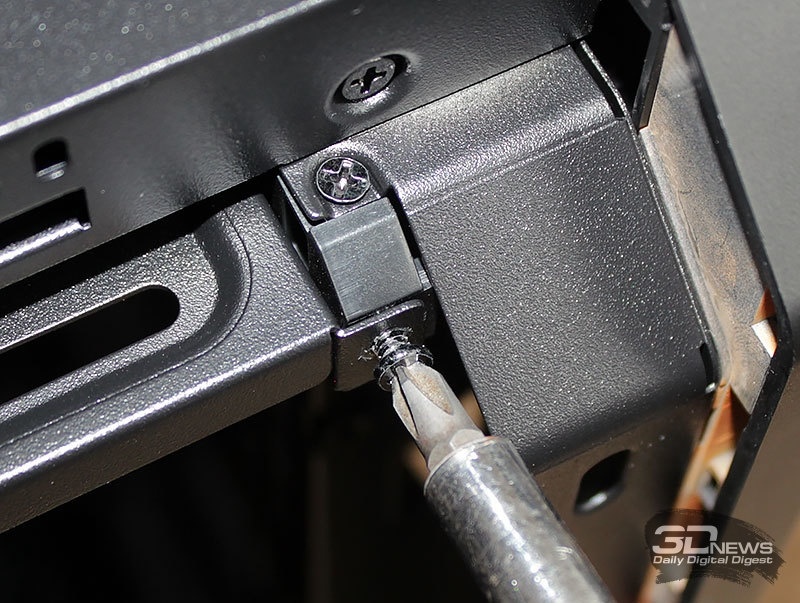

После отворачивания винтов, рамка выдвигается вбок — и на неё можно крепить как вентиляторы, так и радиатор системы жидкостного охлаждения.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

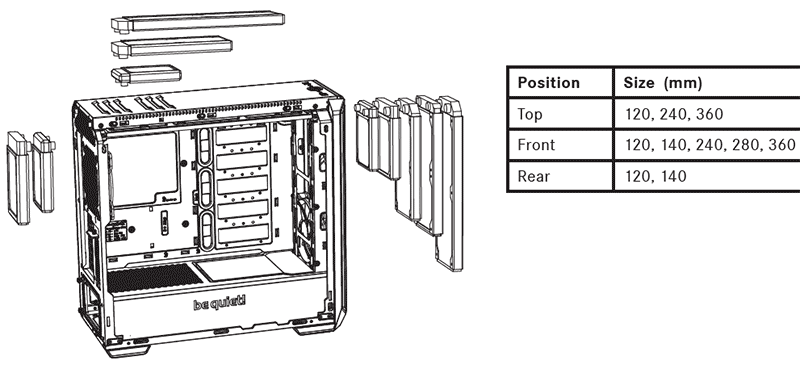

С размещением систем жидкостного охлаждения в Silent Base 601 проблем также возникнуть не должно. На переднюю стенку устанавливаются радиаторы шириной от 120 до 140 мм и длиной от 120 до 360 мм, а их толщина, по нашим измерениям, может достигать 40 мм.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

На верхнюю стенку войдут радиаторы шириной 120-мм и длиной 360 мм, а задней место найдется только для самых маленьких, 140/120-мм радиаторов. Толщина радиатора СЖО на верхней стенке не должна превышать 25 мм, в противном случае он будет мешать материнской плате и подключаемым к ней кабелям питания.

⇡#Сборка

Сборка компонентов внутри корпуса be quiet! Silent Base 601 проста и интуитивно понятна. Если же какие-то моменты вызовут затруднения, то на помощь придёт подробная инструкция, включающая раздел на русском языке.

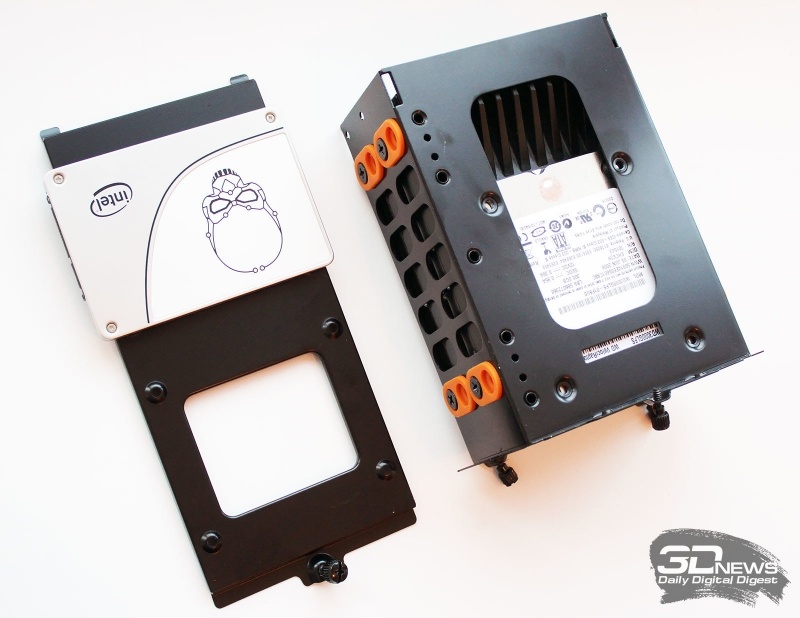

3,5-дюймовые жёсткие диски закрепляются в металлической корзине через силиконовые демпферы, а 2,5-дюймовые накопители – на простой металлической пластине, монтируемой на обратную сторону поддона материнской платы.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

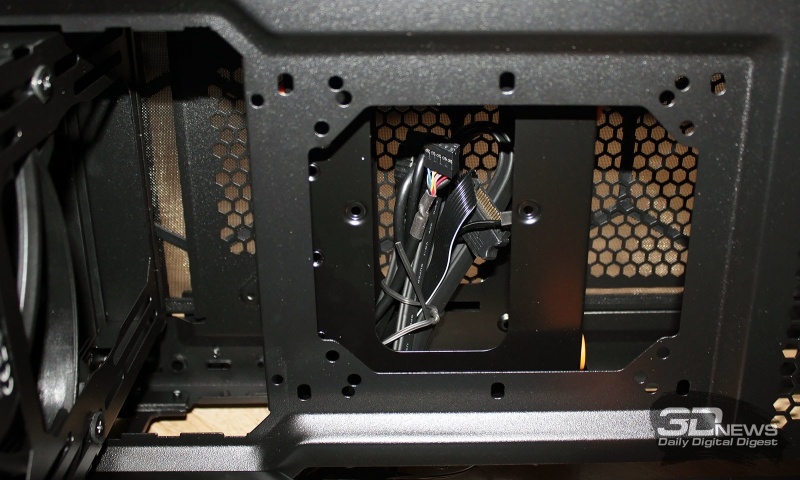

Для закрепления материнской платы предназначены уже установленные в штатные места втулки и винты.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

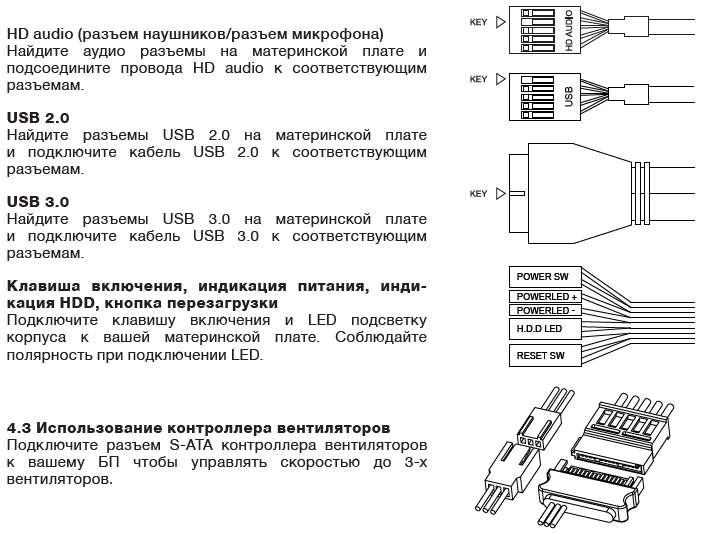

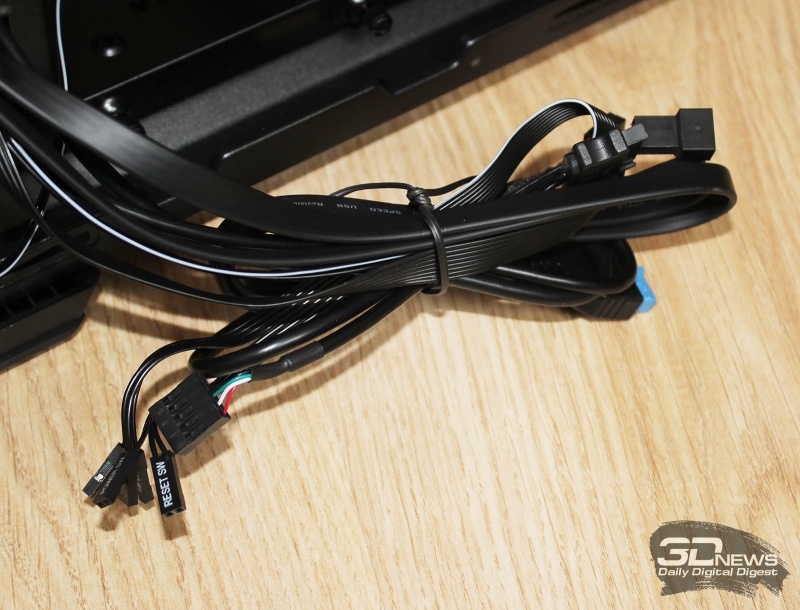

От передней панели корпуса отходит шлейф кабелей, в числе которых не только USB и штатная группа разъёмов, но и тройной разветвитель для вентиляторов с кабелем питания SATA-типа.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

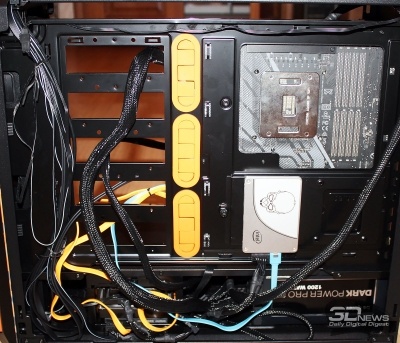

Для группировки кабелей с обратной стороны корпуса хорошо подходят включённые в комплект поставки стяжки, а большое количество петель в шасси позволяет реализовать в корпусе полноценный кабель-менеджмент. В нашем случае, когда система в корпусе собирается только для проведения тестирования, делать это нецелесообразно, тем не менее с лицевой (рабочей) зоны у нас вышло всё довольно аккуратно.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

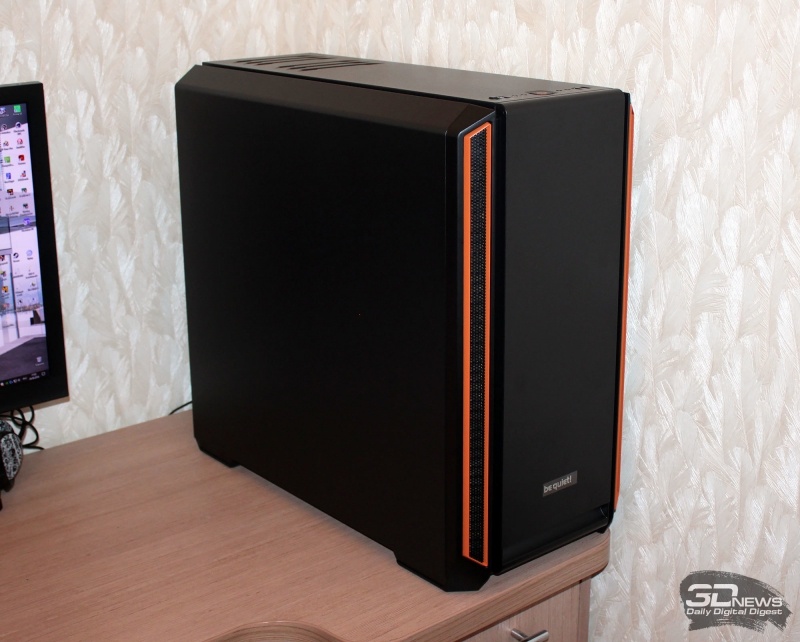

На рабочем столе be quiet! Silent Base 601 выглядит столь же стильно, сколь и аккуратно, и, как нам кажется, должен удачно вписаться в практически любой интерьер.

Новая статья: Обзор и тестирование корпуса be quiet! Silent Base 601: один плюс пишем, десять в уме

Подсветки в корпусе нет, если не считать кнопку включения и индикатор активности жёсткого диска.
