Диммирование светодиодных ламп

в 13:03, , рубрики: dimmable, LED, led-лампы, Блог компании LampTest, гаджеты, диммер, диммирование, Железо, светодиодное освещение, светодиодные лампы, умный дом, Энергия и элементы питания

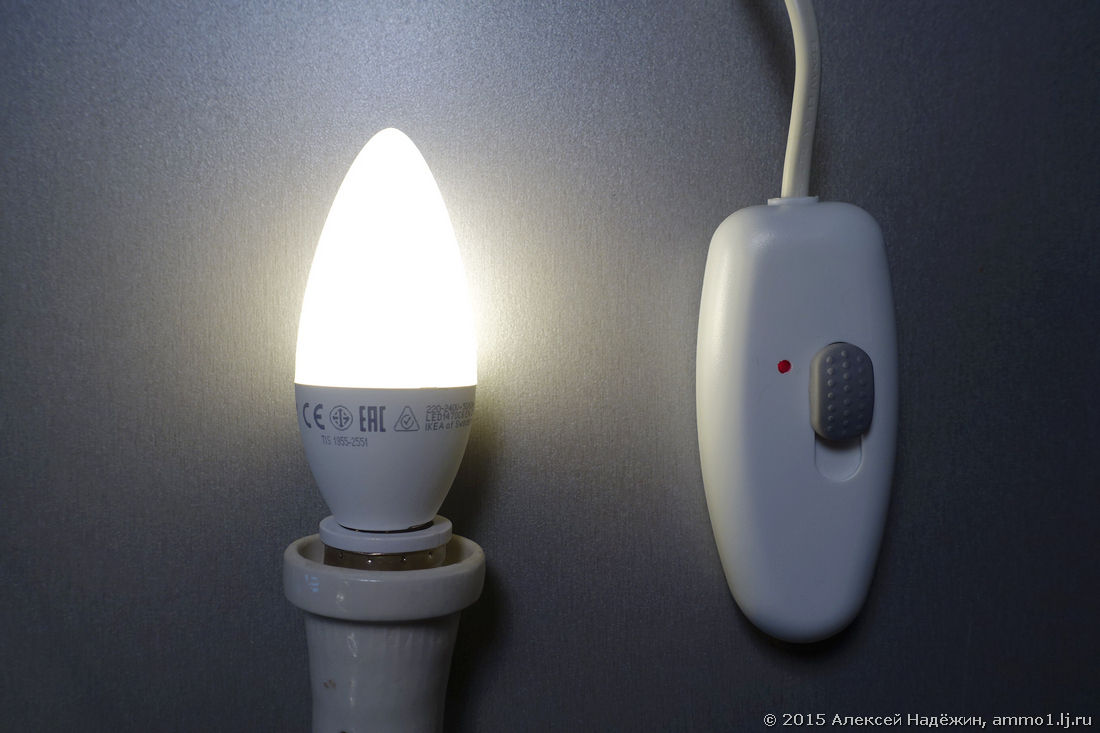

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.

Диммирование светодиодных ламп - 1

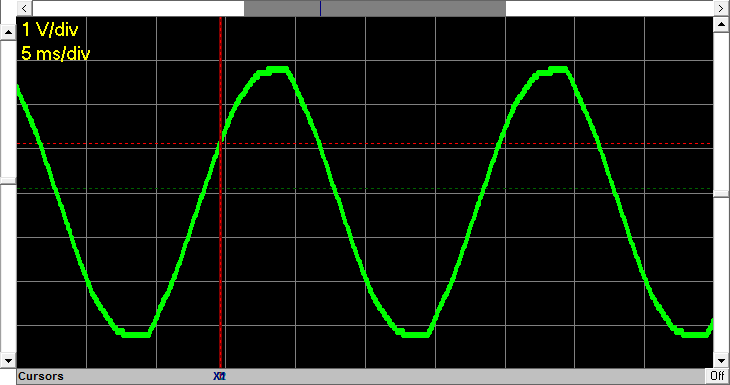

Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммирование светодиодных ламп - 2

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

Диммирование светодиодных ламп - 3

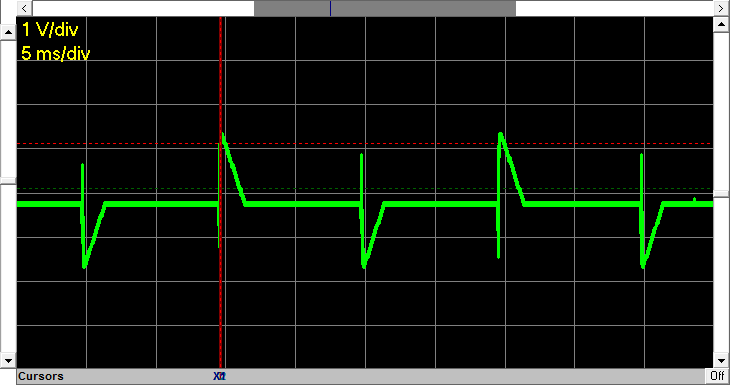

При минимальном уровне яркости остаются только маленькие «хвостики».

Диммирование светодиодных ламп - 4

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

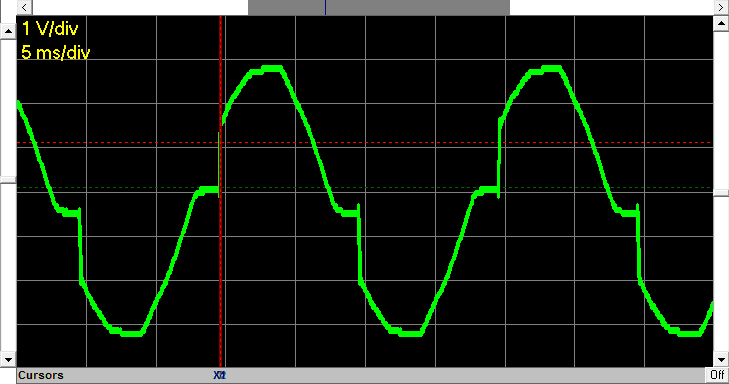

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

Диммирование светодиодных ламп - 5

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

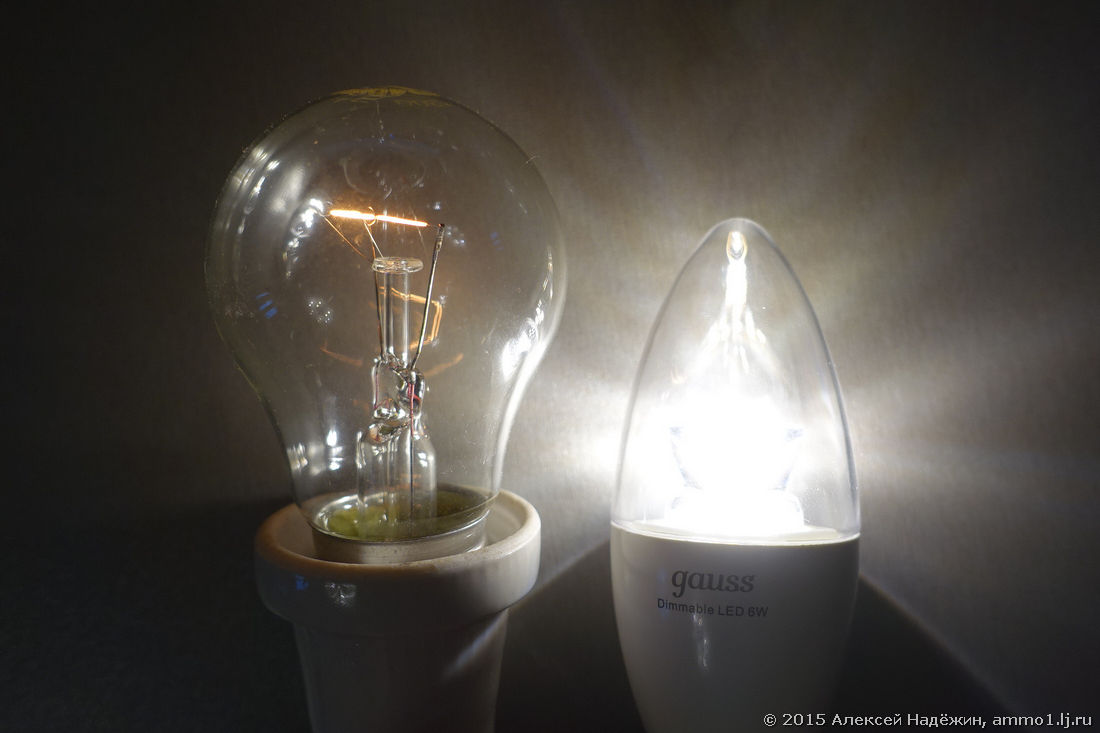

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Диммирование светодиодных ламп - 6

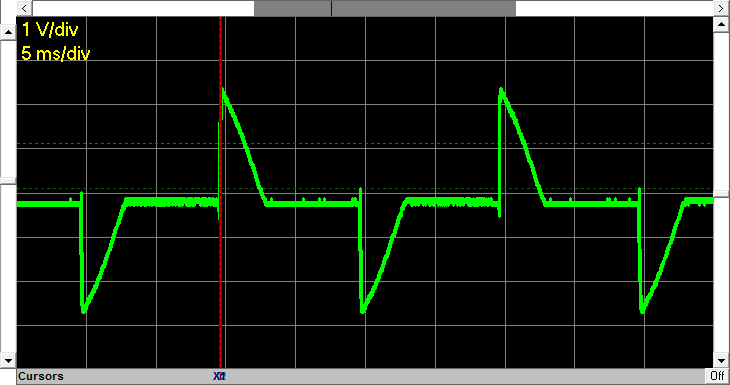

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

Диммирование светодиодных ламп - 7

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

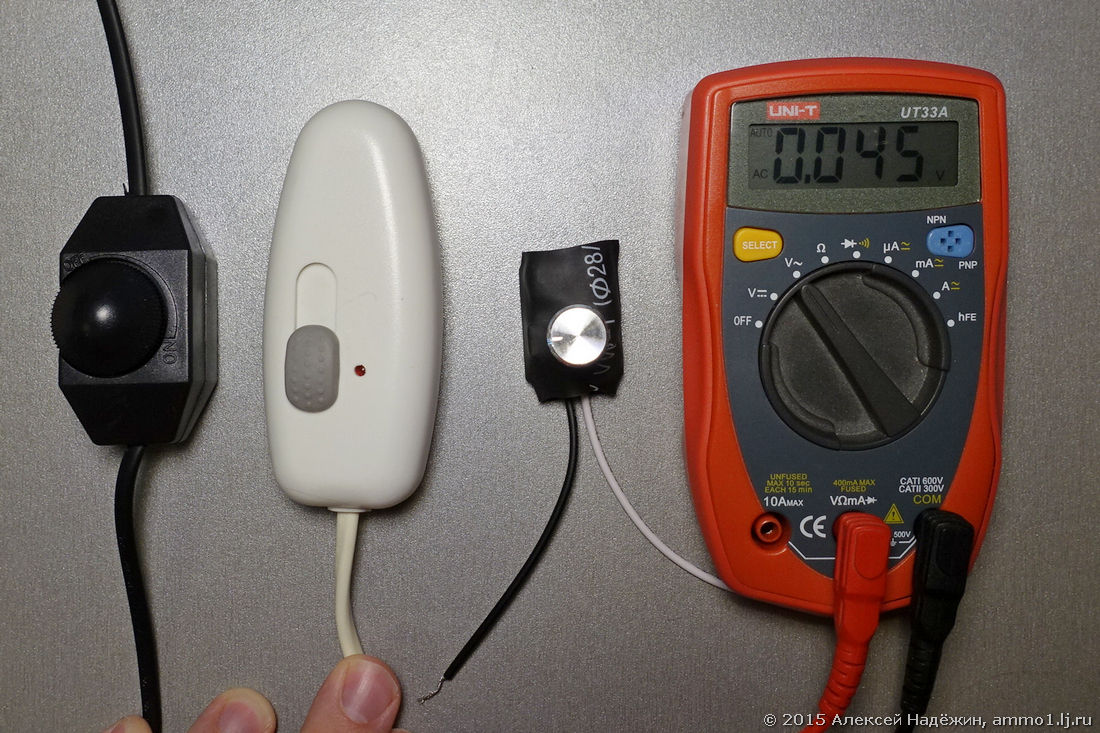

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил обычным мультиметром напряжение на выходе (необходимо заметить, что мультиметром измерять напряжение в данном случае некорректно, но для сравнения полученные результаты вполне сгодятся).

Диммирование светодиодных ламп - 8

Чёрный китайский диммер на проводе — 59 В.
Диммер IKEA — 34 В.
Китайский диммер с блестящей ручкой — 19 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 225 В.
Чёрный китайский диммер на проводе — 187 В.
Диммер IKEA — 211 В.
Китайский диммер с блестящей ручкой — 205 В.

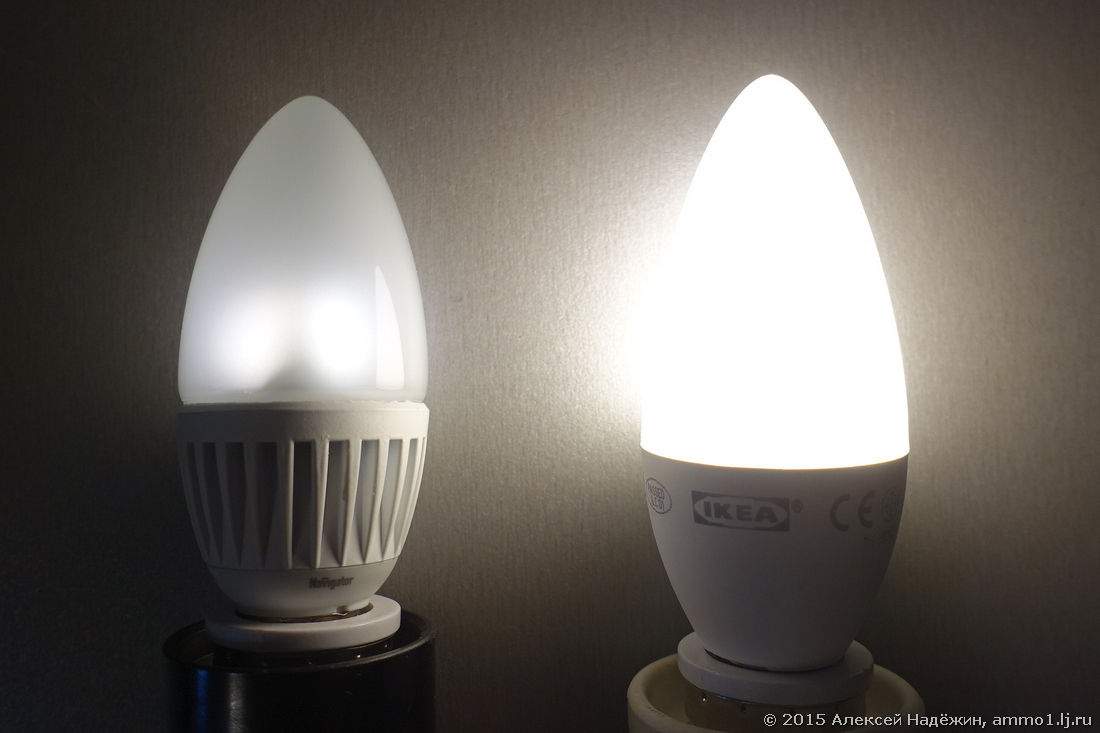

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Диммирование светодиодных ламп - 9

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом. Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

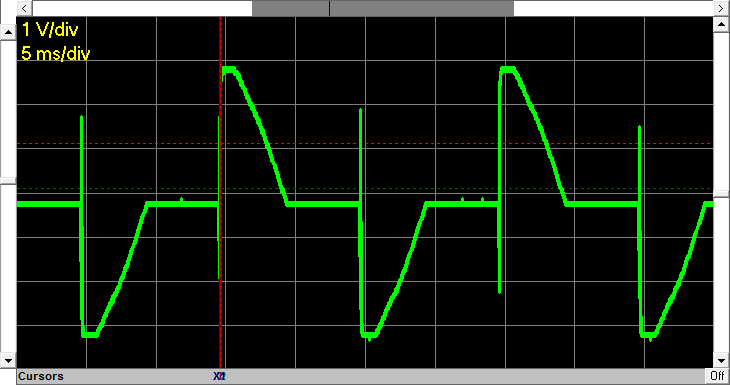

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Диммирование светодиодных ламп - 10

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

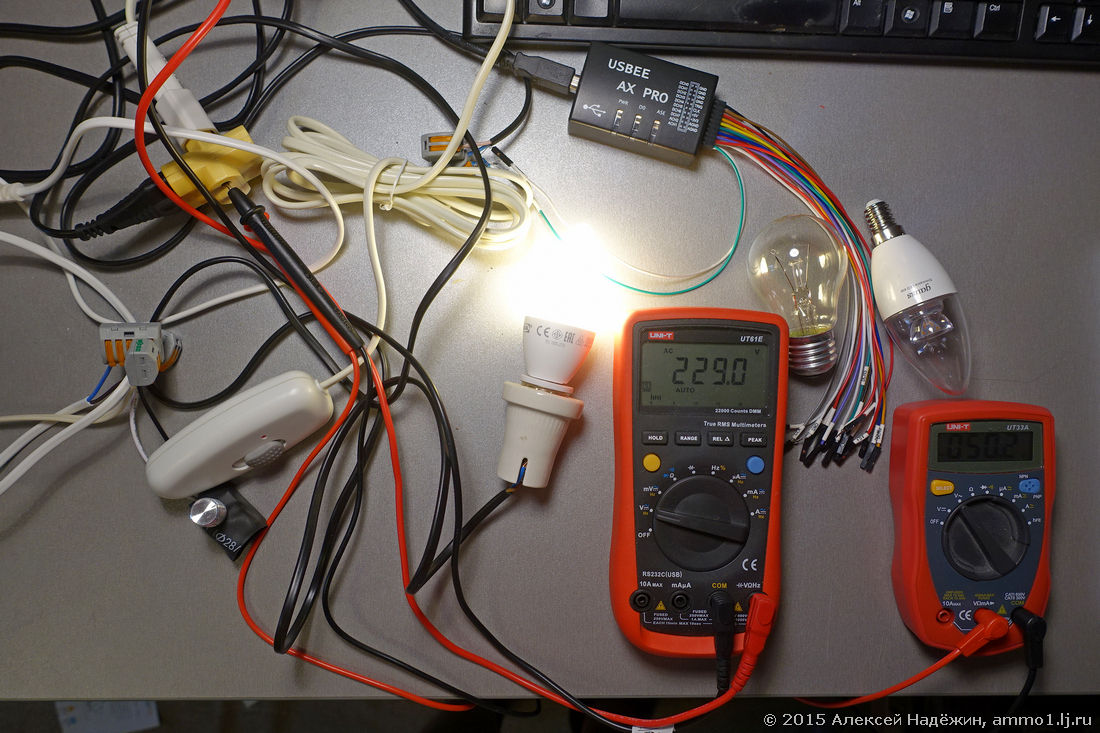

p.s. Вот так я провожу выходной. :)

Диммирование светодиодных ламп - 11

p.p.s. На сайте lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина.

upd.: Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались. Спасибо Илье Савинкину за подсказку.
