В арсенале приборов Lamptest.ru пополнение — Санкт-Петербургская компания ИНТЕХ Инжиниринг предоставила мне для проекта Lamptest спектрометр UPRtek MK350N.

Спектрометр UPRtek MK350N - 1

Этот прибор измеряет спектр света и рассчитывает цветовую температуру и индекс цветопередачи. Кроме того он работает, как люксметр.


Интех Инжиниринг участвовала в разработке прибора и написании математических моделей.
Производит приборы тайваньская компания UPRtek.

Цветовая температура и индексы цветопередачи имеют очень большое значение для качественного освещения, при этом цветовые характеристики света простыми средствами не измерить.

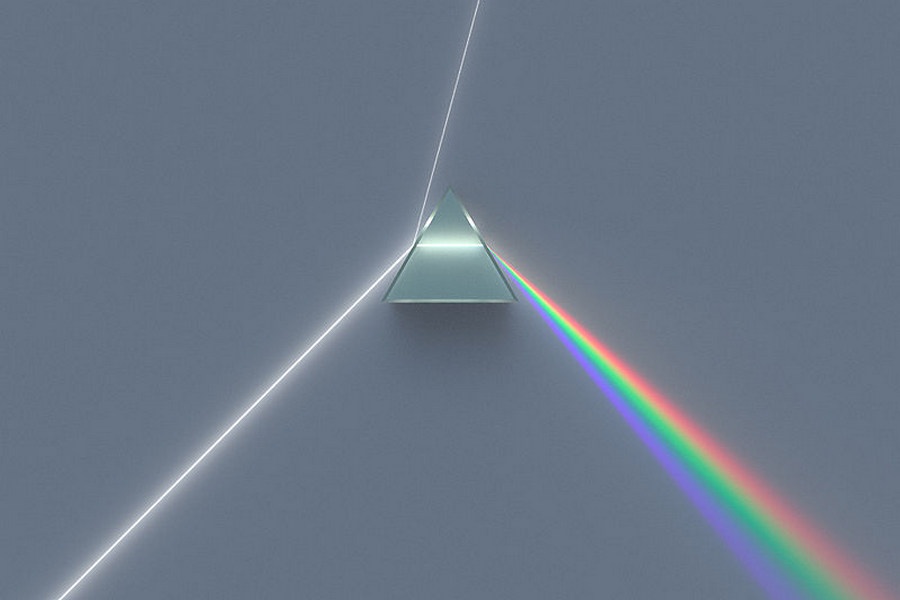

Для измерения спектра используется дисперсия света при прохождении через призму.

Спектрометр UPRtek MK350N - 2

Получившаяся «радуга» направляется на линейную светочувствительную матрицу, с помощью которой измеряется спектральная плотность энергетической светимости множества цветов. Прибор MK350N измеряет спектральную плотность 400 цветов в диапазоне длины волн от 360 до 760 нм, строит спектральную кривую и анализирует полученные данные.

У прибора сенсорный экран и две кнопки — включение/выключение и измерение. Все данные могут сохраняться на SD карту, передаваться в компьютер по кабелю USB и в компьютер или смартфон по Wi-Fi (используется SD-карта со встроенным WI-FI адаптером).

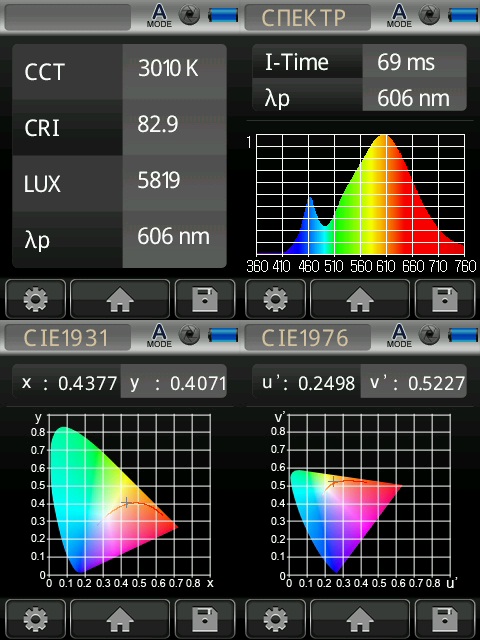

При сохранении данных на карту записывается xls-файл с результатом измерений и вот такая картинка с четырьмя скриншотами.

Спектрометр UPRtek MK350N - 3

В файле Excel первые 10 строк занимают рассчитанные величины, остальные 400 строк –
измеренные уровни спектральной плотности энергетической светимости.

Спектрометр UPRtek MK350N - 4

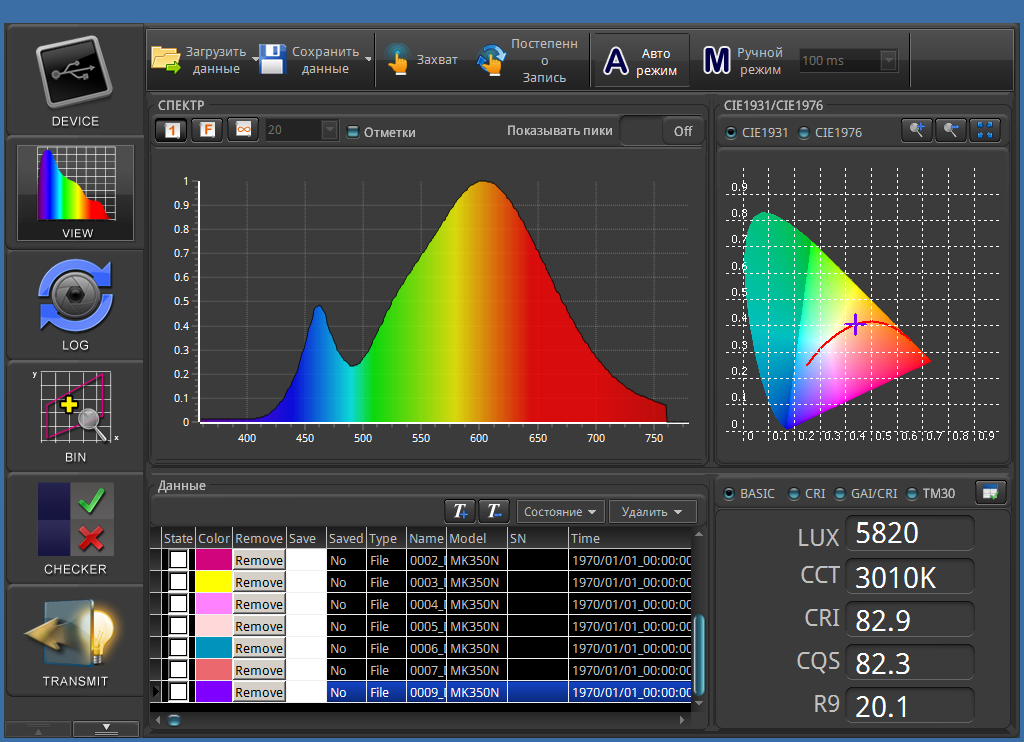

При подключении к компьютеру SD-карта, установленная в спектрометр, видна на компьютере, как внешний диск. Программа uSpectrum позволяет управлять спектрометром и анализировать сохранённые xls-файлы.

Спектрометр UPRtek MK350N - 5

Спектрометр на своём экране показывает только CRI/Ra (индекс цветопередачи, строящийся по 8 цветовым индексам R1-R8). Программа рассчитывает индексы R1-R15 и CQS. В ближайшее время должен появиться расчёт TM30 по 99 индексам.

Кроме того спектрометр показывает цветовые кооридинаты в системах CIE1931 и CIE1976.

C помощью MR350N я посмотрел на спектры разных источников света.

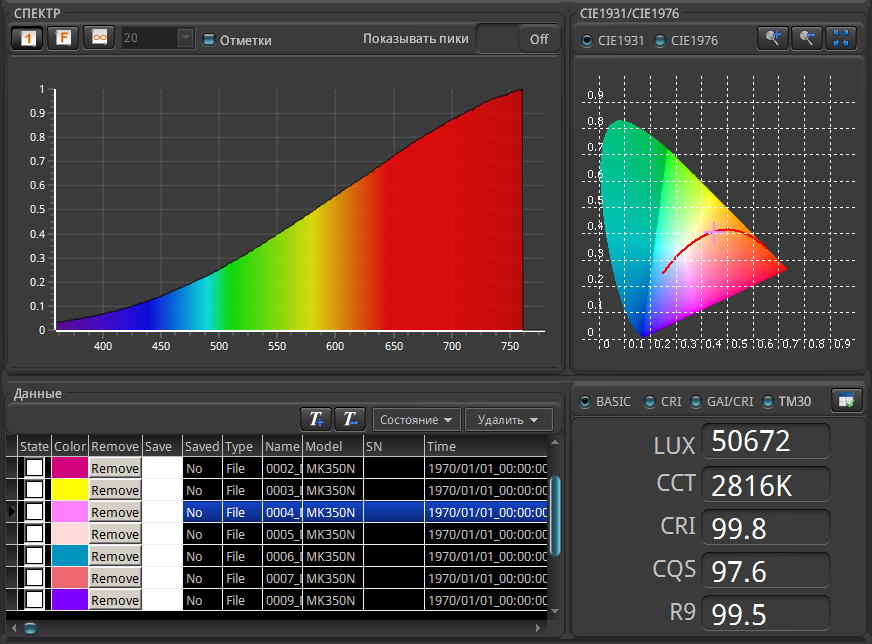

Лампа накаливания.

Спектрометр UPRtek MK350N - 6

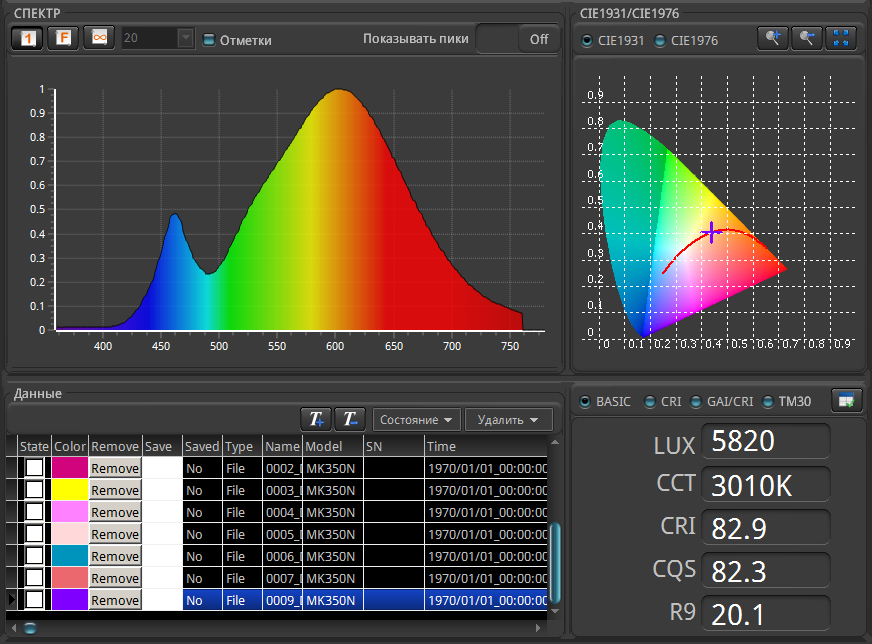

Хорошая светодиодная лампа 3000К.

Спектрометр UPRtek MK350N - 7

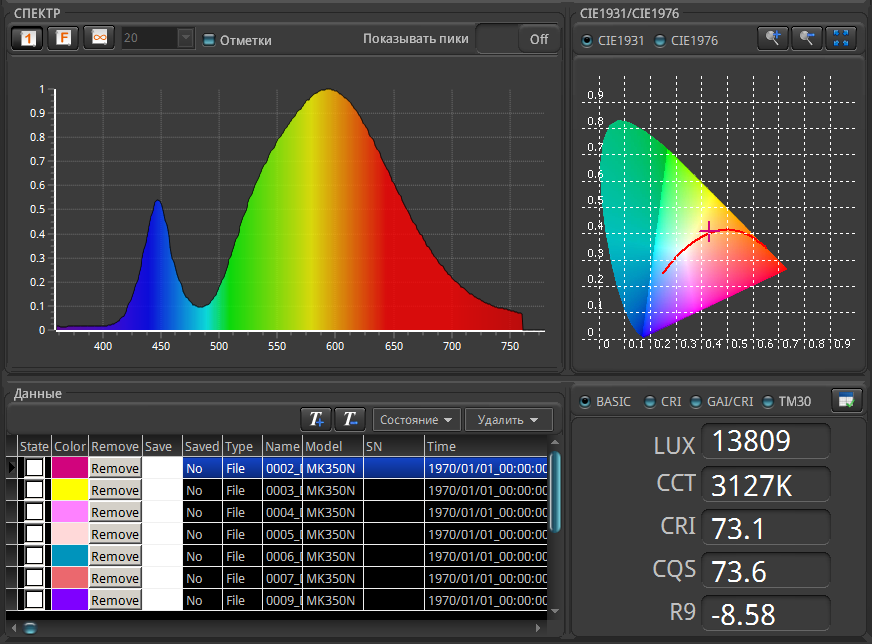

Светодиодная лампа 3000К с низким CRI.

Спектрометр UPRtek MK350N - 8

Светодиодная лампа с белым светом 4000К.

Спектрометр UPRtek MK350N - 9

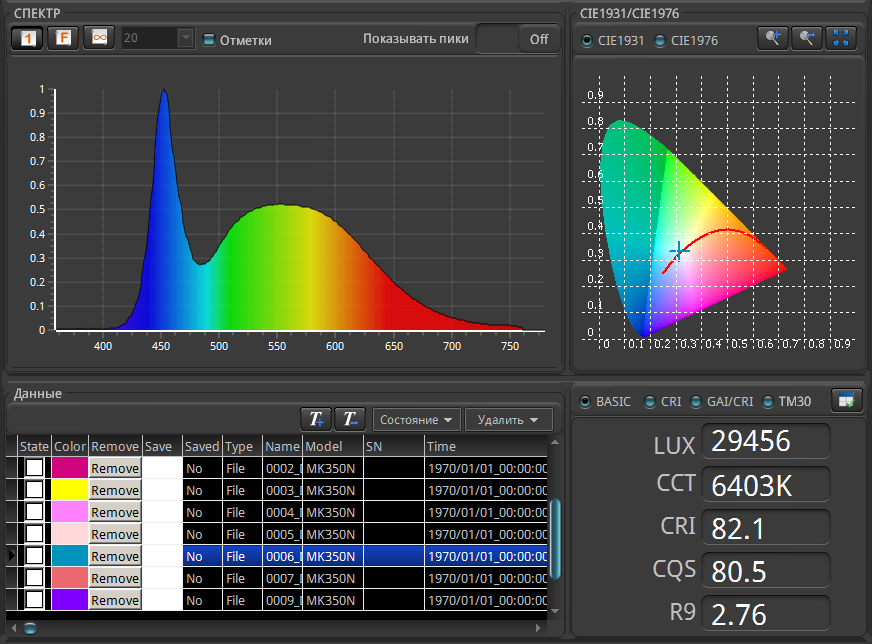

Светодиодная лампа с холодным светом 6500К. Теперь понимаете, почему их не стоит покупать? :)

Спектрометр UPRtek MK350N - 10

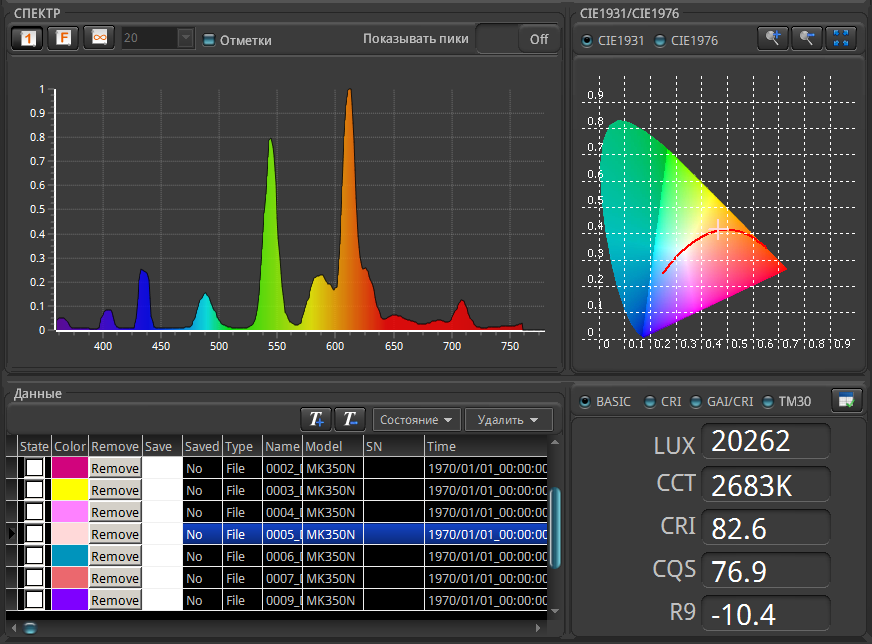

Компактная люминесцентная (энергосберегающая) лампа.

Спектрометр UPRtek MK350N - 11

Небо в пасмурную погоду.

Спектрометр UPRtek MK350N - 12

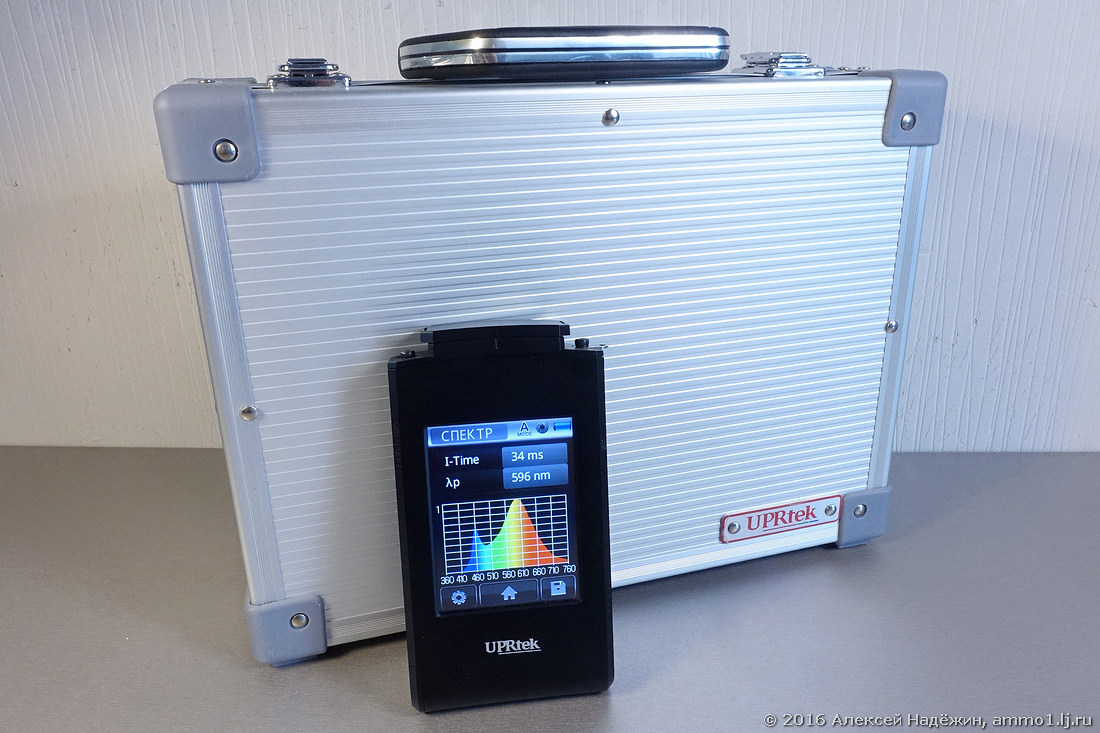

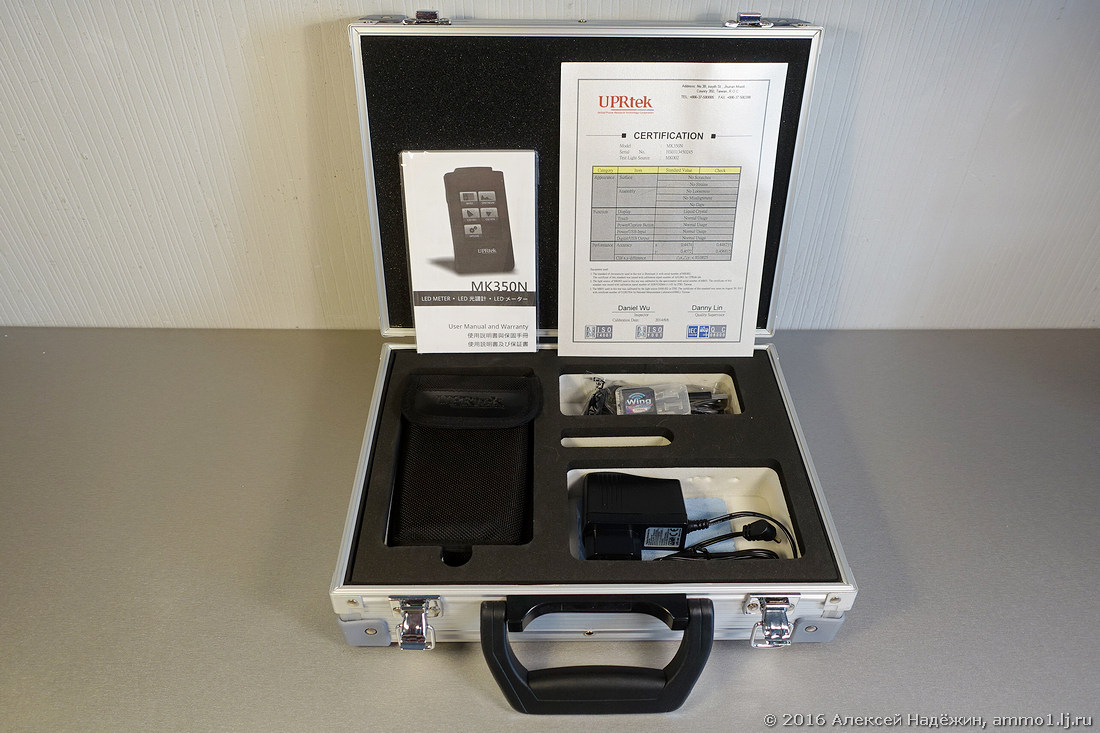

Прибор UPRtek MK350N поставляется в металлическом чемодане.

Спектрометр UPRtek MK350N - 13

Спектрометр UPRtek MK350N - 14

UPRtek производит пять моделей спектрометров:

MF250N — автономный спектрометр-пульсометр.
MK350N – базовая модель спектрометра;
MK350N Plus — спектрометр с измерением пульсации света;
MK350D — компактный спектрометр с измерением пульсации света;
MK350S — спектрометр с измерением пульсации света и расширенными возможностями (люксовидение, сравнение двух измерений, измерение параметров для фитоосвещения и фото-киносъёмки).

Спектрометры — это профессиональной оборудование, а, как известно, профессиональное оборудование не может быть дешёвым.
MK350N стоит $1600, MK350D – $1700, MK350N+ $2200 USD, MK350S $2900.
Бюджетный спектрометр MF250N, у которого нет SD-карты и возможности подключения к компьютеру, стоит $900.

В ближайшее время у меня будет возможность изучить ещё одну модель UPRtek — компактный спектрометр MK350D. О нём тоже обязательно расскажу.

p.s. Огромное спасибо компании ИНТЕХ Инжениринг и лично Генеральному директору этой компании Алексею Панкрашкину за спектрометр.
