Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома

в 6:45, , рубрики: arduino, dadget, esp8266, MT8060, wifi, ZG1683R, zyaura, Блог компании Даджет, гаджеты, даджет, Здоровье гика, Интернет вещей, умный дом

Измерители CO₂ от Даджет уже снискали некоторую популярность из-за своей доступности и достаточно низкой цены(да, до десяти тысяч за NDIR-измеритель это еще бюджетно).
И вот когда я в один прекрасный момент задумался о мониторинге в своем доме не только температуры и влажности, но еще и количества углекислого газа, я сразу же вспомнил об этой компании и ее приборах.
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 1
Как известно, датчиков у Даджет два — один подключаемый проводом к компьютеру, а к другому можно подключить контроллер(как было сделано тут) для считывания показаний. Меня больше интересовал второй вариант котроллера, так как я хотел, чтобы датчик не был привязан к компьютеру проводом, и его можно было разместить в любом месте квартиры.
Итак, решено: берем монитор CO₂ и прикручиваем к нему WiFi в виде ESP8266.

WiFi Inside

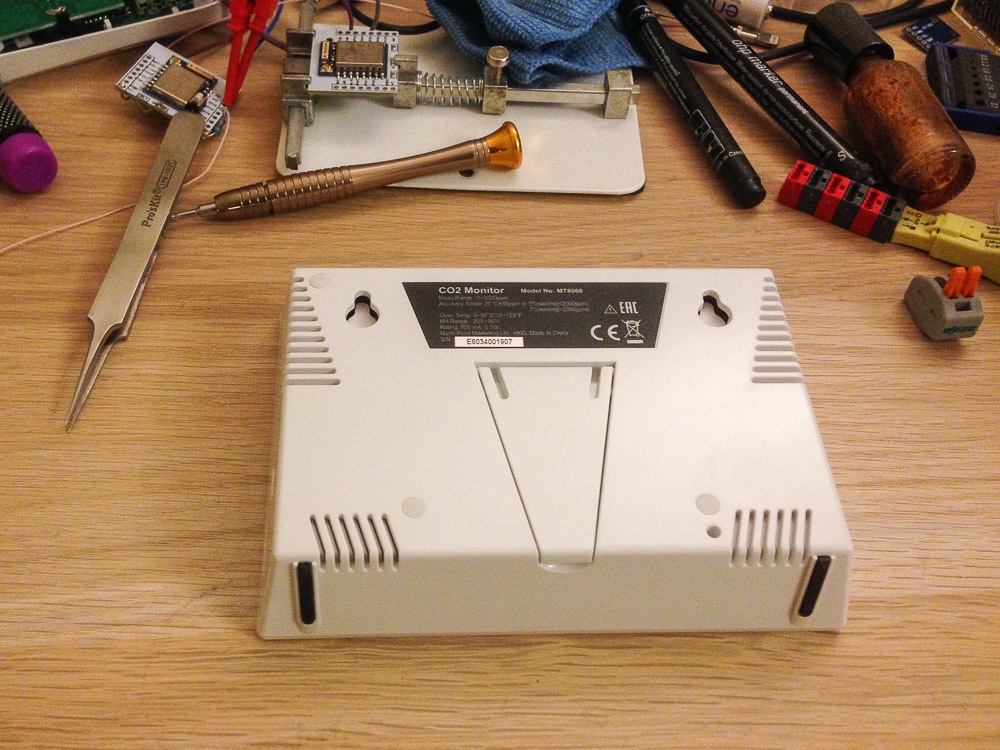

Пациент готов к операции:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 2

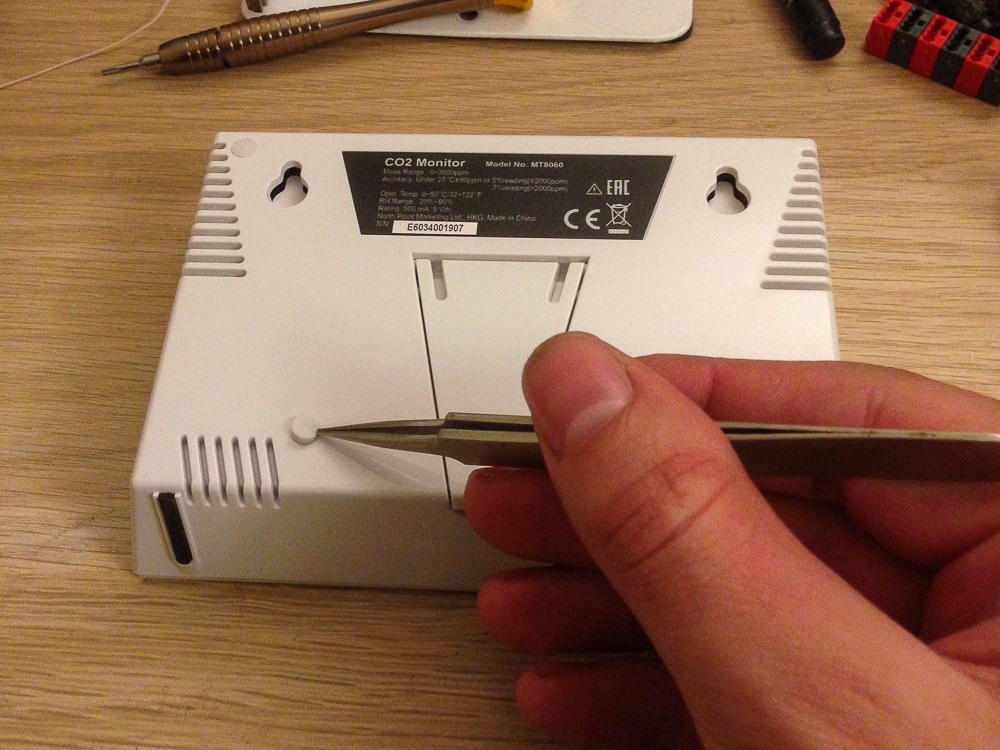

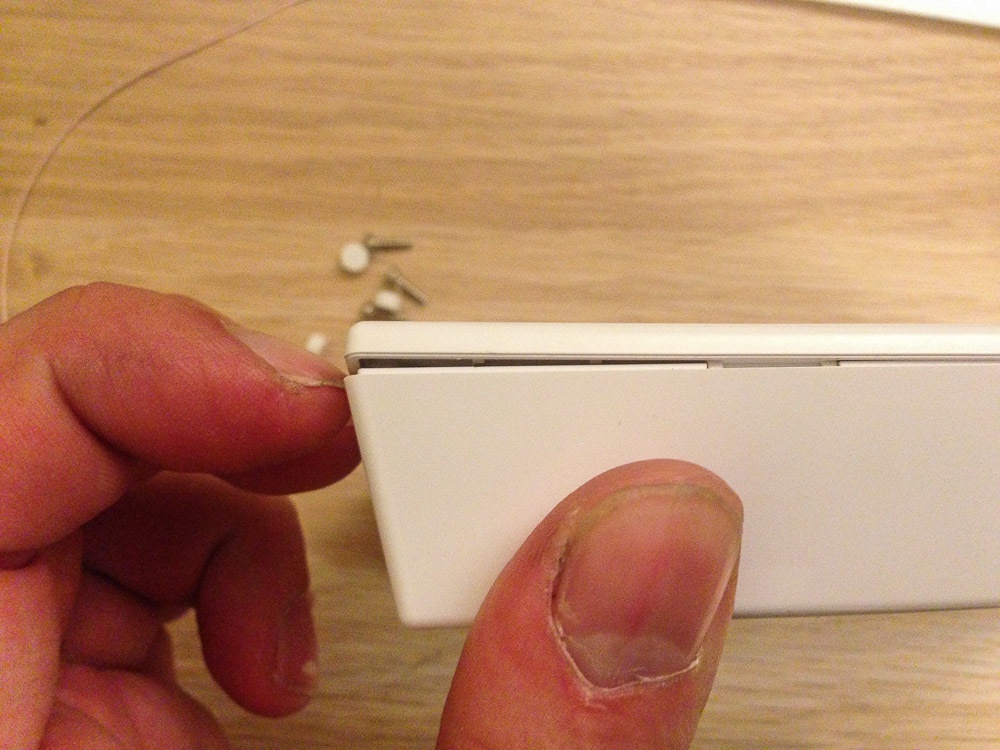

Для вскрытия надо вытащить 4 резиновых заглушки:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 3

И выкрутить винты, скрывающиеся под ними. После этого можно осторожно разъединить две части корпуса(например пластиковой карточкой):
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 4

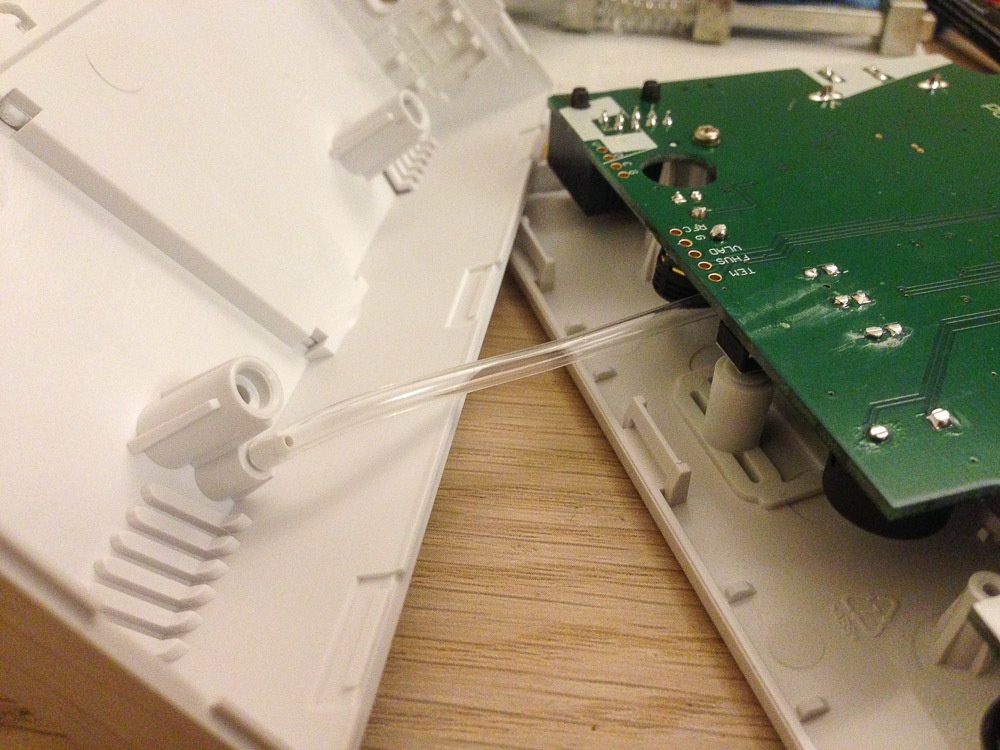

Осторожно — потому что внутри они соединены трубкой, которую надо аккуратно отцепить и засунуть внутрь корпуса, чтобы не мешалась:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 5

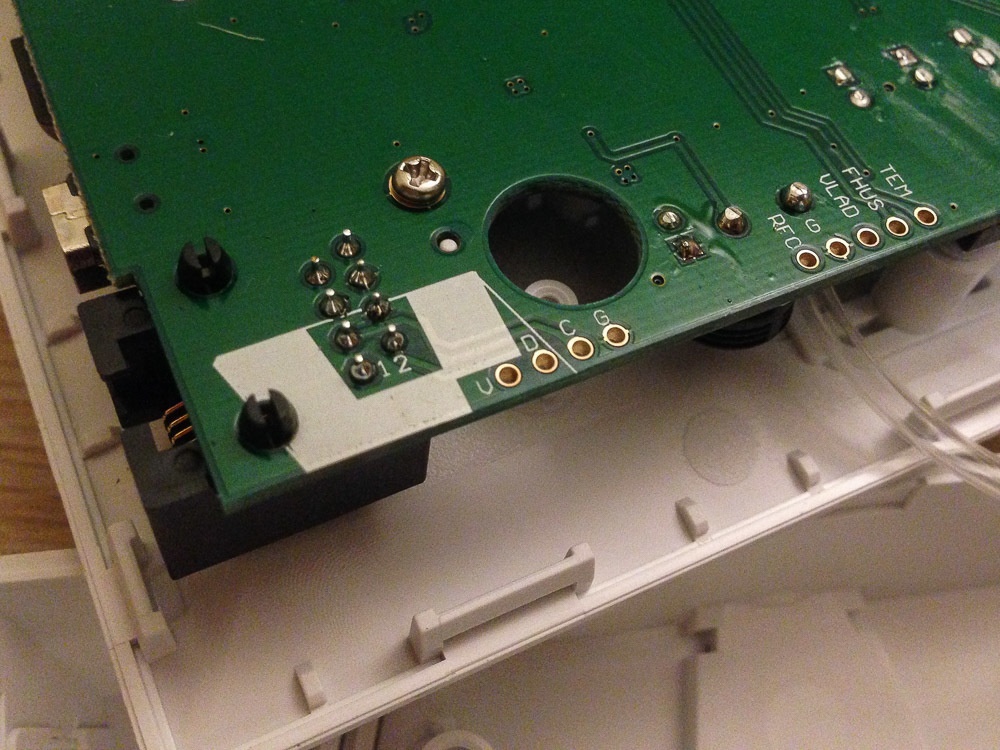

На нижней части платы расположены 4 контактных отверстия:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 6

Люди, знакомые с электроникой, поймут их назначение по буквам рядом с ним. Остальные поймут это из моего объяснения: V (voltage) — питание, D(data) — данные, С(clock) — синхронизация, G(ground) — земля.
G, он же GND, он же «земля» — нулевая точка, от которой отсчитывается напряжение питание(то, которое V) и уровни сигналов данных. В обывательской практике можно сказать, что G — это «минус», а V — это «плюс», как в батарейках. Оно даже будет правдой… пока не появится еще одно напряжение, после чего условности вроде «минуса» полетят в тартарары.

С, он же clock, он же тактовый, он же синхросигнал — специальный сигнал, который указывает принимающей стороне, когда надо считывать сигнал с линии данных(которая D).
В отличии асинхронных протоколов(типа UART/RS-232), где такого сигнала нет, и синхронизация строится на точном указании одинаковой частоты(=скорости) на передающей и принимающей стороне(все эти 1200, 9600, 115200 бод), в синхронном протоколе есть отдельная линия, смена уровня на которой означает, что приемник должен измерить состояние линии данных поняв, какой бит передается в текущий момент.
Плюсом синхронного протокола является нечувствительность к разнице тактирования устройств(можно хоть ручками набирать байты, если не ограничений по времени), минусом — необходимость отдельного провода. В принципе, при одинаковой частоте передачи, можно разбирать синхронную передачу и без тактового сигнала, но такими извращениями мы страдать не будем.

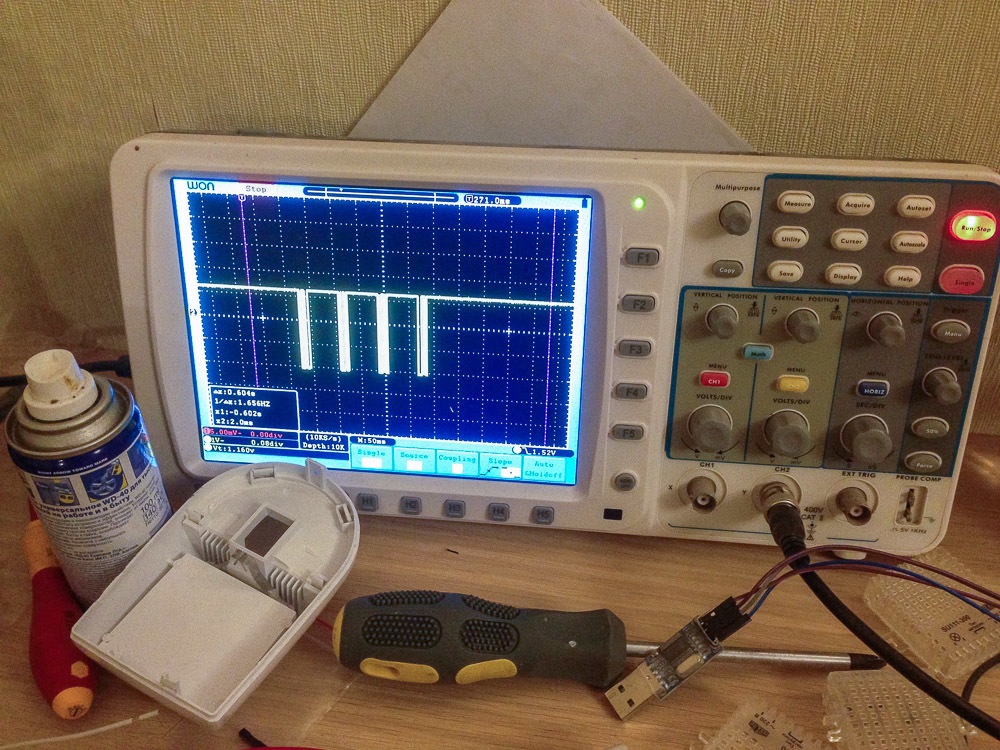

Цепляемся осциллографом на контакты и видим посылки с данными:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 7

Приближаем, и вот уже можем разглядеть отдельные биты:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 8

Можем даже расшифровать сообщение, но не будем. Нам важно понять, что он действительно что-то отправляет, чтобы потом не думать «а почему у меня данные не приходят» по причине их отсутствия.

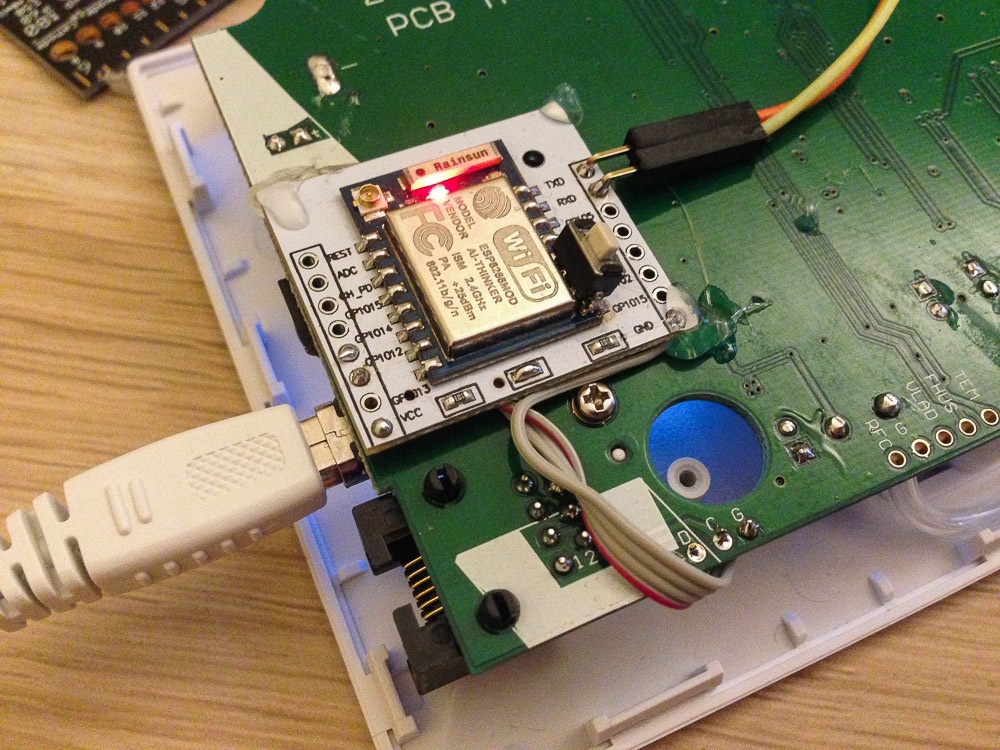

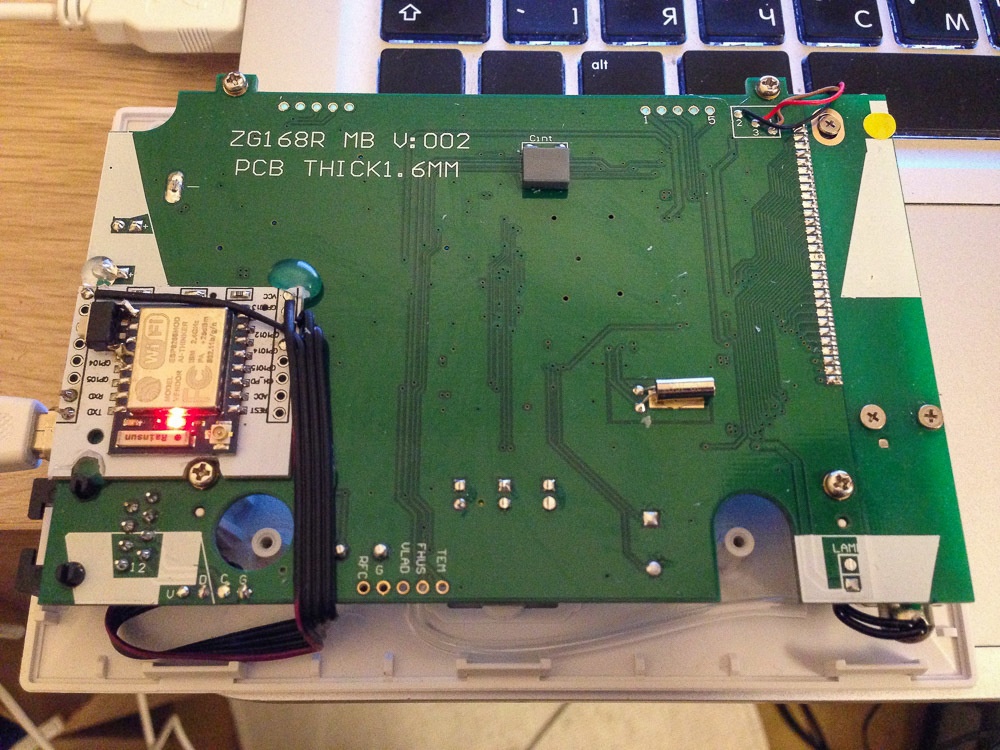

Вместо осциллографа припаиваем и клеим термоклеем платку с ESP8266:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 9

Подключаем ее по UART к компьютеру(на фото два провода, без земли, потому что измеритель питается от того же ноута) и начинаем писать код.
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 10

Исходники

Пишется код в среде Arduino c включенной поддержкой ESP8266(как ее включить, можно прочитать вот тут). Как нажимать кнопочку для прошивки, думаю, разберетесь сами, или с помощью esp8266.ru.

Сам проект состоит из трех файлов: файла проекта, и подключенной библиотеки за авторством fedorro, который в свою очередь, использовал наработки отсюда.

Код я спрячу под спойлер, даже не смущать неокрепшие умы

Файл первый, CO2_meter.ino

#define PIN_CLOCK  14 // Пин, к которому подключен контакт "С" — тактовый сигнал
#define PIN_DATA   12 // Пин, к которому подключен контакт "D" — данные

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
#include "mt8060_decoder.h"

const char* ssid = "MikroTik-951"; //Имя сети
const char* password = "FAKEPASSWORD"; //Пароль сети
String co2_value = ""; //Значение содержания углекислоты в ppm
String tmp_value = ""; //Значение температуры в градусах цельсия
String hum_value = ""; //Значение влажности воздуха в процентах
int error_count = 0; //Счетчик ошибок контрольной суммы(кстати, можно не считать, неделями работает без ошибок)


ESP8266WebServer server(80); //Создаем обьект сервера

void setup()
{
  Serial.begin(115200); //Настраиваем UART
  WiFi.begin(ssid, password); //Подключаемся к WiFi

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(500);
    Serial.print("."); // Усердно показываем в UART, что мы заняты делом
  }
  Serial.println("");
  Serial.print("WiFi connected, IP ");
  Serial.println(WiFi.localIP());

  server.on("/co2", co2_show); // Устанавливаем адреса страниц и функции, этим адресам соотвествующие
  server.on("/tmp", tmp_show);
  server.on("/hum", hum_show);
  server.on("/json", json_show);
  server.onNotFound(NotFound_show); // Главная страница
  server.begin();

  pinMode(PIN_CLOCK, INPUT); //Настраиваем порты на вход
  pinMode(PIN_DATA, INPUT); //Настраиваем порты на вход
  attachInterrupt(digitalPinToInterrupt(PIN_CLOCK), interrupt, FALLING); //Включаем прерывание на пине с тактовым сигналом
}


void interrupt() // По каждому прерыванию начинаем собирать данные
{
  bool dataBit = (digitalRead(PIN_DATA) == HIGH);
  unsigned long ms = millis();

  mt8060_message* message = mt8060_process(ms, dataBit); //Отправляем текущее время и текущий бит в функцию, взамен получаем восхитительное ничего, если битов еще не набралось до полного сообщение, и расшифрованный пакет, если битов достаточно.

  if (message) { //если в ответ получен пакет
    if (!message->checksumIsValid) //то проверяем, правильно ли рассчитана контрольная сумма
    {
      error_count++;
    }
    else // и если правильно...
    {
      switch (message->type) //...то в зависимости от типа пакета...
      {
        case HUMIDITY:
          hum_value = String((double)message->value / 100, 0); // сохраняем значение влажности
          Serial.print("HUM:");
          Serial.println(hum_value); // Выводим в UART
          break;

        case TEMPERATURE:
          tmp_value = String((double)message->value / 16 - 273.15, 1); // конвертируем и сохраняем значение температуры
          Serial.print("TMP:"); // Смотрите-ка! Сиськи! -> (. )(. )
          Serial.println(tmp_value); // Выводим в UART
          break;

        case CO2_PPM:
          co2_value = String(message->value, DEC); // сохраняем значение количества CO₂
          Serial.print("CO2:");
          Serial.println(co2_value); // Выводим в UART
          break;

        default:
          break;
      }
    }
  }
}

void co2_show() { //Функция, выводящая CO₂ простым текстом
  server.send(200, "text/plain", co2_value);
}

void tmp_show() { //Функция, выводящая температуру простым текстом
  server.send(200, "text/plain", tmp_value);
}

  void hum_show() { //Функция, выводящая влажность простым текстом
  server.send(200, "text/plain", hum_value);
}

void NotFound_show() { //Функция, выводящая красивую стартовую страницу с кнопочками
  String form = "<!DOCTYPE html><html lang="en"><head><meta http-equiv="Content-Type" content="text/html"><meta name="viewport" content="width=device-width, initial-scale=1, user-scalable=no"><title>Dadget МТ8060 CO₂ monitor</title><style>.c{text-align: center;} div,input{padding:5px;font-size:1em;} input{width:95%;} body{text-align: center;font-family:verdana;} button{border:0;border-radius:0.3rem;background-color:#1fa3ec;color:#fff;line-height:2.4rem;font-size:1.2rem;width:100%;} .q{float: right;width: 64px;text-align: right;}</style><style type="text/css"></style></head><body><div style="text-align:left;display:inline-block;min-width:260px;"><h1>Dadget МТ8060 CO₂ monitor</h1><form action="/co2" method="get"><button>CO₂ value ([co2] ppm now)</button></form><br><form action="/tmp" method="get"><button>Temperature value ([tmp]°С now)</button></form><br><form action="/hum" method="get"><button>Humidity value ([hum]% now)</button></form><br><form action="/json" method="post"><button>JSON(all values)</button></form></div></body></html>";
  form.replace("[co2]", co2_value); //подставляем текущие значения
  form.replace("[hum]", hum_value);
  form.replace("[tmp]", tmp_value);
  server.send(200, "text/html", form); //отправляем форму клиенту
}

void json_show() { //Функция, выводящая все данные в виде JSON
  String json = "[{"co2":"; //Формируем строку c JSON данными
  json += co2_value;
  json += ","tmp":";
  json += tmp_value;
  json += ","hum":";
  json += hum_value;
  json += ","serial":";
  json += ESP.getChipId();
  json += ","errors":";
  json += error_count;
  json += ","uptime_min":";
  json += String(millis()/60000);
  json += "}]";

  server.send(200, "application/json", json); //Отправляем
}

void loop()
{
  server.handleClient(); //Ждем подключения клиентов по HTTP
}

Файл второй, mt8060_decoder.cpp

// Based on https://github.com/fe-c/MT8060-data-read code
// All rights for reading code owned https://geektimes.ru/users/fedorro/
// and https://github.com/revspace

#include "mt8060_decoder.h"
#define MT8060_MAX_MS  2 // Таймаут по которому считаем, что началось новое сообщение
#define MT8060_MSG_LEN 5 // В одном полном сообщении 5 байт
#define MT8060_MSG_TYPE_BYTE_IDX          0
#define MT8060_MSG_VAL_HIGH_BYTE_IDX      1
#define MT8060_MSG_VAL_LOW_BYTE_IDX       2
#define MT8060_MSG_CHECKSUM_BYTE_IDX      3
#define MT8060_MSG_CR_BYTE_IDX            4
#define BITS_IN_BYTE                      8

static uint8_t buffer[MT8060_MSG_LEN]; // Буфер для хранения считанных данных
static int num_bits = 0;
static unsigned long prev_ms;

static mt8060_message _msg;
static mt8060_message *msg = &_msg;


void mt8060_decode(void) // Декодирует сообщение
{

  uint8_t checksum = buffer[MT8060_MSG_TYPE_BYTE_IDX] + buffer[MT8060_MSG_VAL_HIGH_BYTE_IDX] + buffer[MT8060_MSG_VAL_LOW_BYTE_IDX];   // Вычисление контрольной суммы
  msg->checksumIsValid = (checksum == buffer[MT8060_MSG_CHECKSUM_BYTE_IDX] && buffer[MT8060_MSG_CR_BYTE_IDX] == 0xD); // Проверка контрольной суммы
  if (!msg->checksumIsValid) {
    return;
  }
  msg->type = (dataType)buffer[MT8060_MSG_TYPE_BYTE_IDX]; // Получение типа показателя
  msg->value = buffer[MT8060_MSG_VAL_HIGH_BYTE_IDX] << BITS_IN_BYTE | buffer[MT8060_MSG_VAL_LOW_BYTE_IDX]; // Получение значения показателя
}


// Вызывается на каждый задний фронт тактового сигнала, возвращает ссылку на структуру сообщения, если оно полностью считано
mt8060_message* mt8060_process(unsigned long ms, bool data)
{
  if ((ms - prev_ms) > MT8060_MAX_MS) {
    num_bits = 0;
  }
  prev_ms = ms;

  if (num_bits < MT8060_MSG_LEN * BITS_IN_BYTE) {
    int idx = num_bits / BITS_IN_BYTE;
    buffer[idx] = (buffer[idx] << 1) | (data ? 1 : 0);
    num_bits++;

    if (num_bits == MT8060_MSG_LEN * BITS_IN_BYTE) {
      mt8060_decode(); //Декодируем сообщение
      return msg; //Возвращаем сообщение
    }
  }
  return nullptr; //Ничего не возвращаем, если сообщение не полное
}

Файл третий, mt8060_decoder.h

// Based on https://github.com/fe-c/MT8060-data-read code
// All rights for reading code owned https://geektimes.ru/users/fedorro/
// and https://github.com/revspace

#include <stdint.h>
#include <stdbool.h>

typedef enum
{
    HUMIDITY    = 0x41,
    TEMPERATURE = 0x42,
    CO2_PPM     = 0x50,
} dataType;

typedef struct {
    dataType type;
    uint16_t value;
    bool checksumIsValid;
} mt8060_message;

mt8060_message* mt8060_process(unsigned long ms, bool data);

Так же, код можно посмотреть на моем GitHub. Пулл-реквесты приветствуются, как и подсказки в комментариях, как можно сделать лучше!

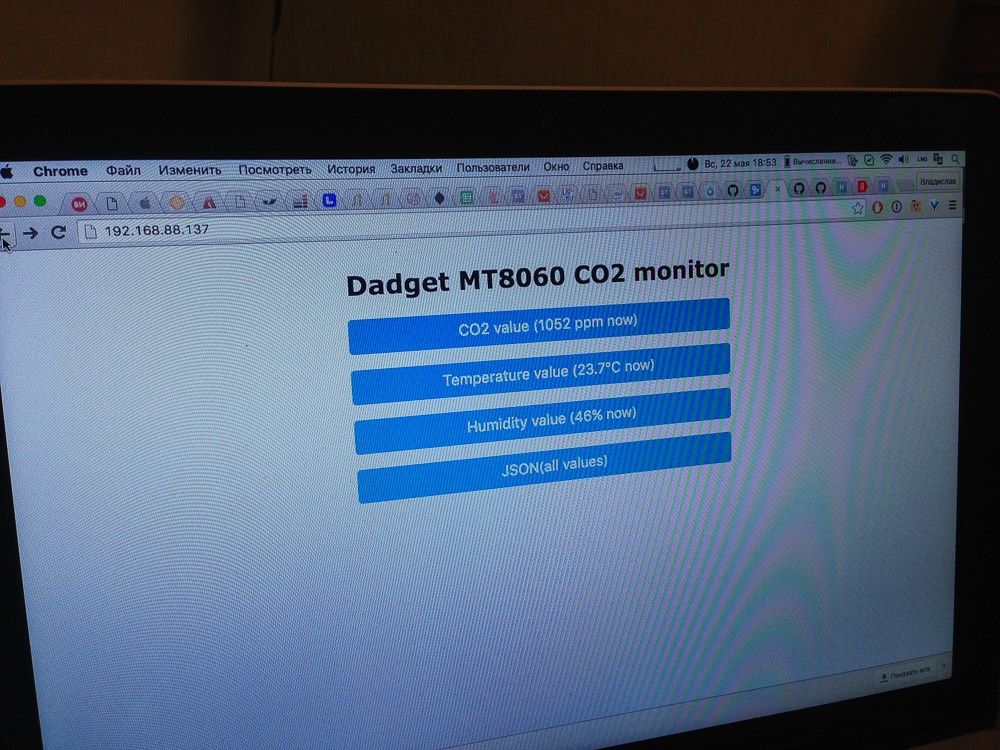

Запускаем, заходим на страничку устройства…
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 11

Работает! Приводим провода в порядок, находим для платы свободное место в корпусе:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 12

Закрепляем каплей термоклея, и вот, операция закончена, остается зашить закрыть крышку(не забыв про трубочку), и установить в нужное место дома:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 13

Собираем статистику

Однако, пока что ситуации «посмотрел на экран измерителя» и «посмотрел на веб-страничку» отличаются не очень сильно. Чтобы было интереснее, надо либо чем-то управлять, либо собирать статистику.
Конечно, можно еще поковыряться с ESP, использовав ее память под хранение графика, или сделав так, чтобы она управляла каким-нибудь WiFi-реле… Но я не поклонник распределённых систем, и считаю, что у умного дома должен быть как минимум один сервер.

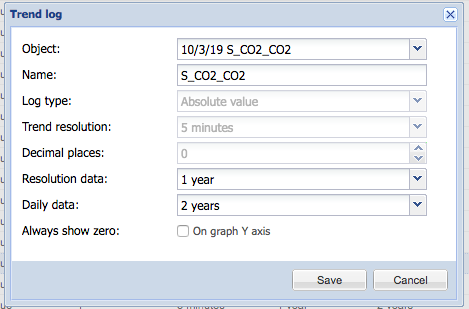

Для того, чтобы сделать из единичных показаний график, я воспользуюсь возможностями Logic Machine — скриптами и трендами. Конечно, все тоже самое можно сделать и на любом компьютере, но раз инструменты есть у меня под рукой, почему бы не воспользоваться.
Создаем новый Sheduled-скрипт(выполняющийся по расписанию), настраиваем его на запуск каждую минуту:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 14
Внутри пишем что-то вроде этого:

local http = require('http')
local json = require('json')
local raw_data, code = socket.http.request('http://co2meter.lc/json') --Запрашиваем страничку. Говорим спасибо роутеру микротик за внутренние DNS-имена
if (code == 200) then --Если код ответа 200..
  local data = json.decode(raw_data) --Пытаемся декодировать ответ из json в таблицы lua
  if (data ~= nil) then --Если ответ являлся валидными json-данными...
    if (data[1].uptime_min > 2) then --И если это не первые две минуты работы измерителя(после включения происходит "прогрев" и во время него значения могут плавать)
      grp.update('S_CO2_CO2', data[1].co2) --Записываем в объекты значения CO₂, влажности и температуры
      grp.update('S_CO2_TMP', data[1].tmp)
      grp.update('S_CO2_HUM', data[1].hum)
    end
  end
end

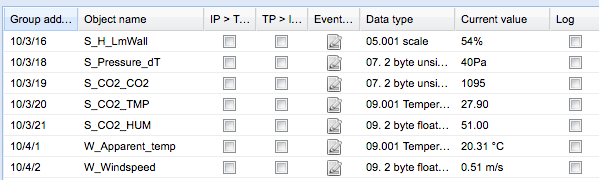

Вуаля! Мы получили первые показания:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 15

Теперь надо их превратить в симпатичные графики. Нет ничего проще(да простит меня Dadget за бессовестную рекламу нашего контроллера, я уже заканчиваю)! Trends logs —> Add new trend log:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 16

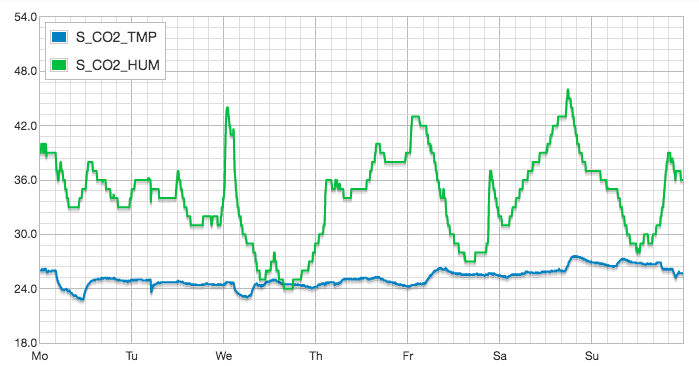

Теперь осталось подождать недельку-другую для сбора данных, и вот они, наши графики:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 17

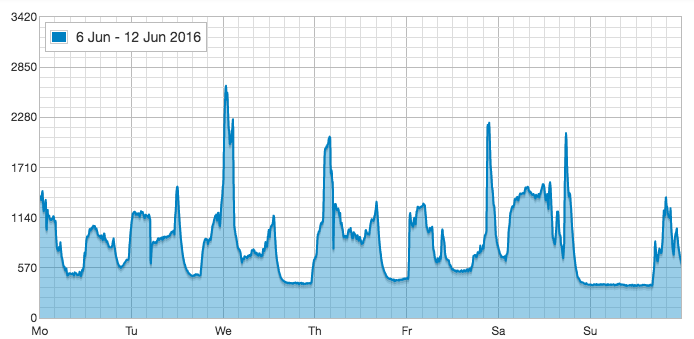

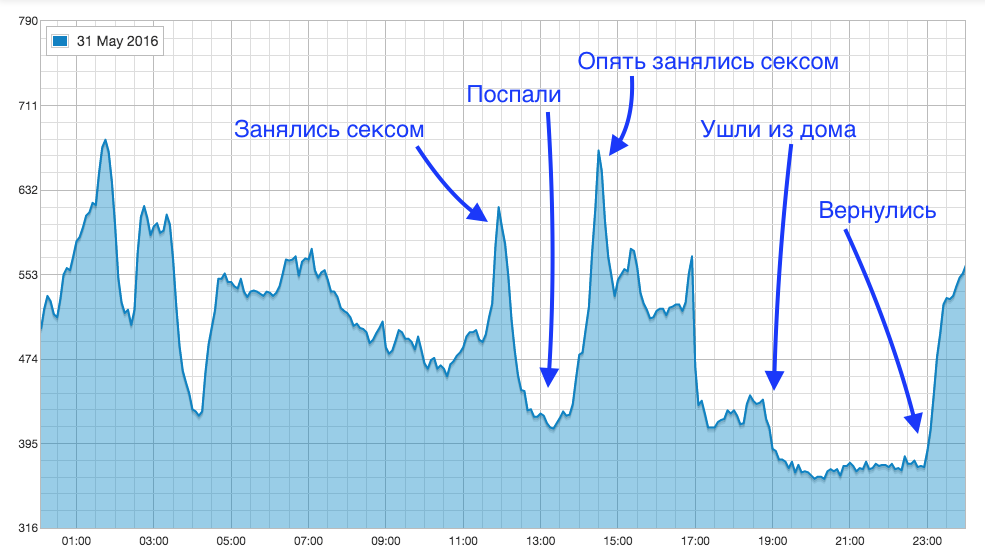

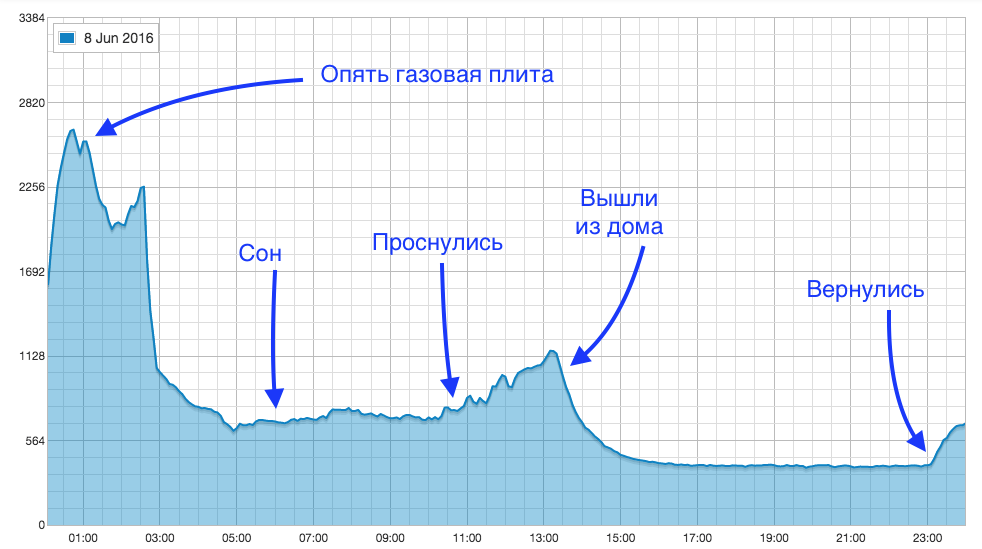

Ну и конечно, самый интересный график:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 18

Оказалось, наблюдать за уровнем CO₂ и проводить параллели между изменениями на графике и своими действиями оказалось очень интересно!

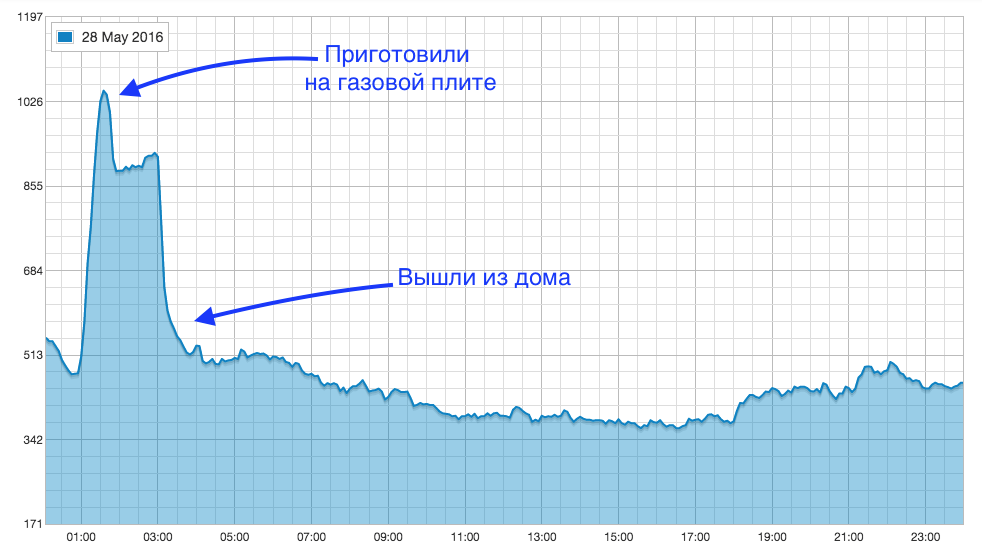

Факт №1: Газовая плита ОЧЕНЬ сильно повышает уровень CO₂.
Факт №2: При отсутствии людей и хотя бы чуть-чуть открытом окне(даже в режиме микропроветривания) уровень CO₂ быстро снижается до фоновых значений.
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 19

Факт №3: Люди в квартире(даже спящие) вносят существенный вклад в количество углекислоты. Важно открывать окна(можно в другой части квартиры) на ночь, чтобы не надышать до вредных значений.
Факт №4: Количество CO₂, выделяемое человеком, сильно зависит от его активности. Стоит проснуться и полуспящим походить по квартире, как количество углекислоты начинает расти.
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 20

Факт №5: Количество CO₂, выделяемое человеком, ОЧЕНЬ сильно зависит от его активности. И от типа активности. :)
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 21

Управляем вентилятором

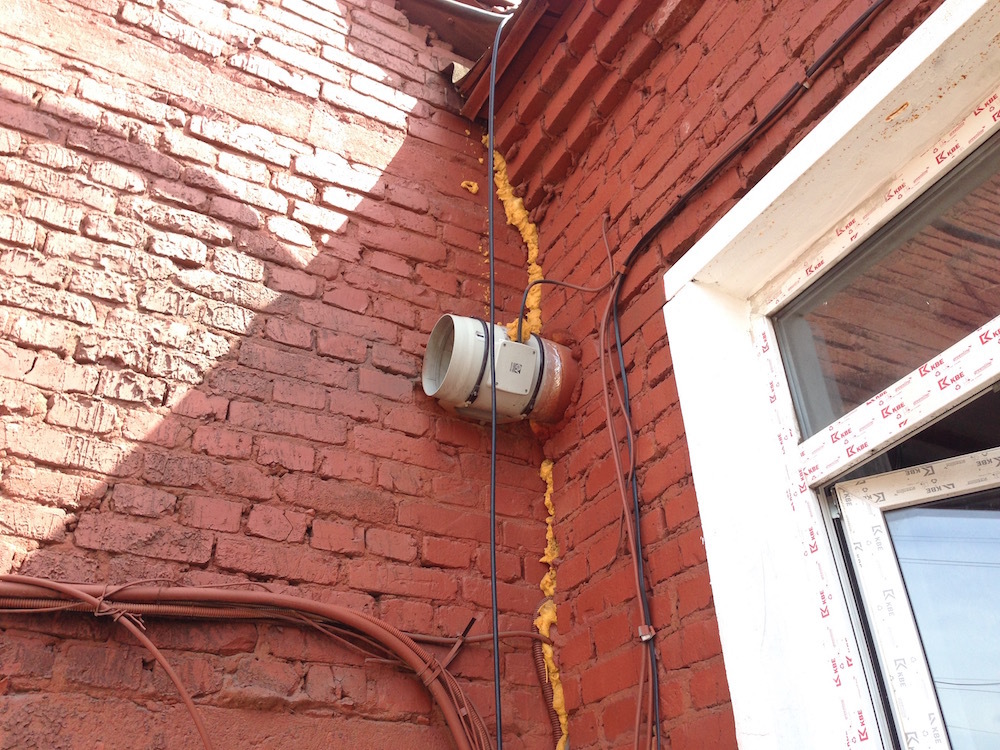

В качестве площадки для тестирования вентиляции, управляемой по уровню CO₂, я выбрал офис. В нем уже настроено управление вентиляцией с контроллера(как именно, смотрите по предыдущей ссылке), так что мне просто оставалось настроить реакцию на повышение уровня CO₂. В LM делается это так:

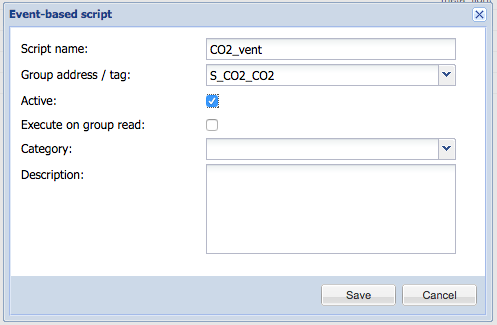

Создаем новый скрипт типа Event-based(выполняемый при изменении объекта), устанавливаем в качестве объекта мониторинга объект, в который мы записывает текущее значение CO₂:
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 22
В коде скрипта пишем несложную логику, которая будет включать вентиляцию при уровне углекислоты выше 1000ppm, и выключать при уровне меньше 800, реализуя гистерезис для предотвращения частого включения-выключения вентиляции:

--Скрипт выполняет при любом изменении объекта
value = grp.getvalue("S_CO2_CO2") --Получаем значение обьекта с количеством углекислого газа
if (value > 1000) then --Если его больше, чем 1000ppm...
  grp.write('HP-7.1', true) --..включаем вентиляцию
elseif (value < 800) then --Если CO₂ меньше, чем 800ppm...
  grp.write('HP-7.1', false) --..выключаем вентиляцию
end

Таким образом, вентиляция включится при повышении уровня CO₂ до 1000ppm, и не выключится, пока не опустит его значение до 800ppm.

Жужжит!
Добавляем WiFi к монитору качества воздуха: измеритель CO2 для умного дома - 23

Ссылки:
Внутренности похожего устройства и описание протокола
Обзор прибора
Разбор прибора
Подключение измерителя к Arduino

Если вам интересны темы интернета устройств и умного дома, добро пожаловать в канал в телеграме: telegram.me/IOTandSmarthome

В течение 14 дней, со дня публикации данной статьи, вы можете приобрести «Монитор качества воздуха» с 10%-й скидкой, используя код GEEKT-MK.

Автор: Даджет

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
