Когда год назад у меня появился первый 3D-принтер, я ради интереса решил напечатать на нем второй. Выбрал маленький принтер с самой низкой ценой и начал его потихоньку собирать. Но уже в процессе сборки, когда все было готово на 90%, оказалось, что дешевые моторы, используемые в нем очень и очень слабые и очень медленно перемещаются. Больше скорость, выше нагрев обмоток, а детали того принтера не подразумевали использование охлаждения моторов. Тот принтер был – ToyRep. Так и лежит он у меня полусобранный. И вот спустя год, когда пруши уже изучены вдоль и поперек и пора браться за собственный проект принтера с областью печати 400х400мм, я задумался о том, что большой принтер это неплохо. Но он не всегда целесообразен. Например очень часто надо распечатать какую-то мелочь, а большой принтер может быть занят надолго. Большая область печати – долгое время ожидания готовых результатов. Прикинув по ценам запчастей и подобрав «нормального» уже малыша, я понял, что сейчас в некоторых случаях выгоднее взять набор для сборки и уже из него собрать свой принтер. Решено, ищем маленький принтер по недорогой цене. И такой я нашел. TRONXY – маленький прушаподобный клон Annet A8.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 1

В общем, приехало все на удивление быстро и без проблем с таможней. Доставили курьерской службой СДЕК прямо в руки.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 2

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 3

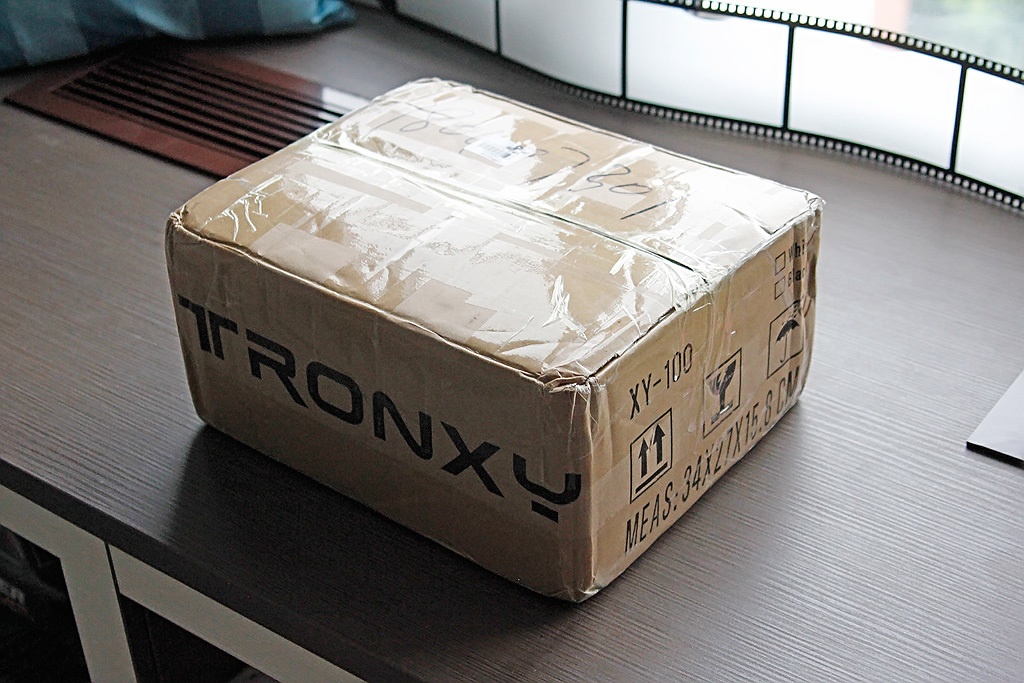

Небольшая коробочка весом около 5кг.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 4

Внутри, уже знакомый мне тип упаковки, когда все детали лежат в отдельных выемках.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 5

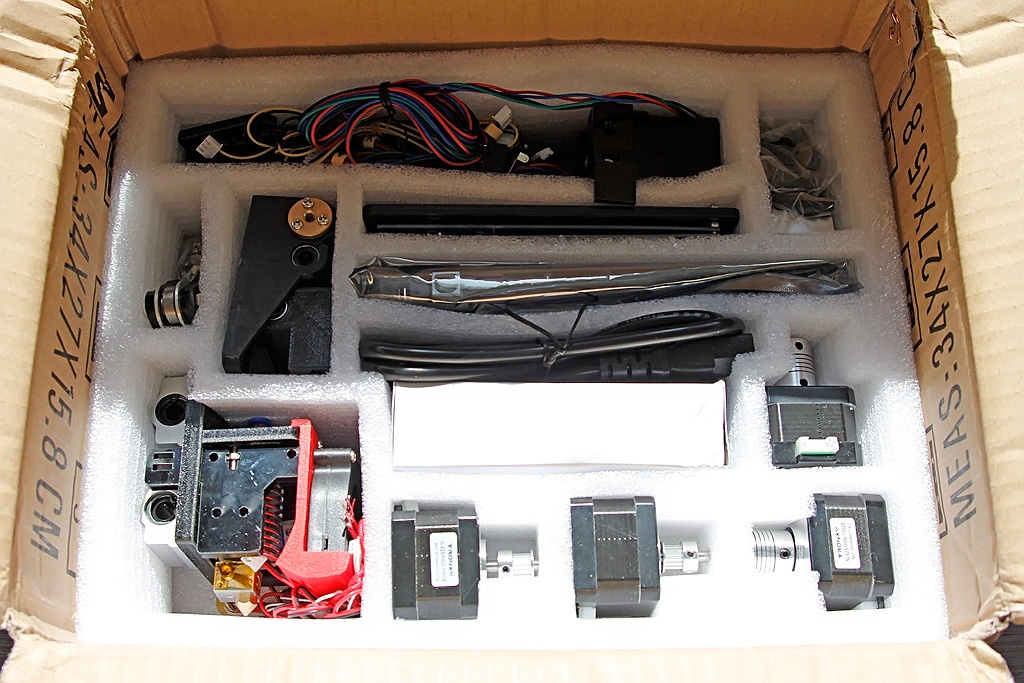

В коробке 2 уровня. В первом лежит вся мелочевка и расходные материалы.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 6

На втором уровне детали побольше и электроника с проводами.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 7

Вот это все комплектующие, что обнаружились в коробке. Упаковка дополнительно была обмотана упаковочным полиэтиленом, это спасло от потери пары мелких шурупов которые каким-то образом вывалились из общего пакетика или может открутились откуда… Разберемся.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 8

Единственный момент, инструкции я не нашел. А так как карта памяти была в блистере, то там не смотрел и достал карту уже после сборки. Но мне не привыкать, Прушеподобные принтеры я знаю хорошо :)

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 9

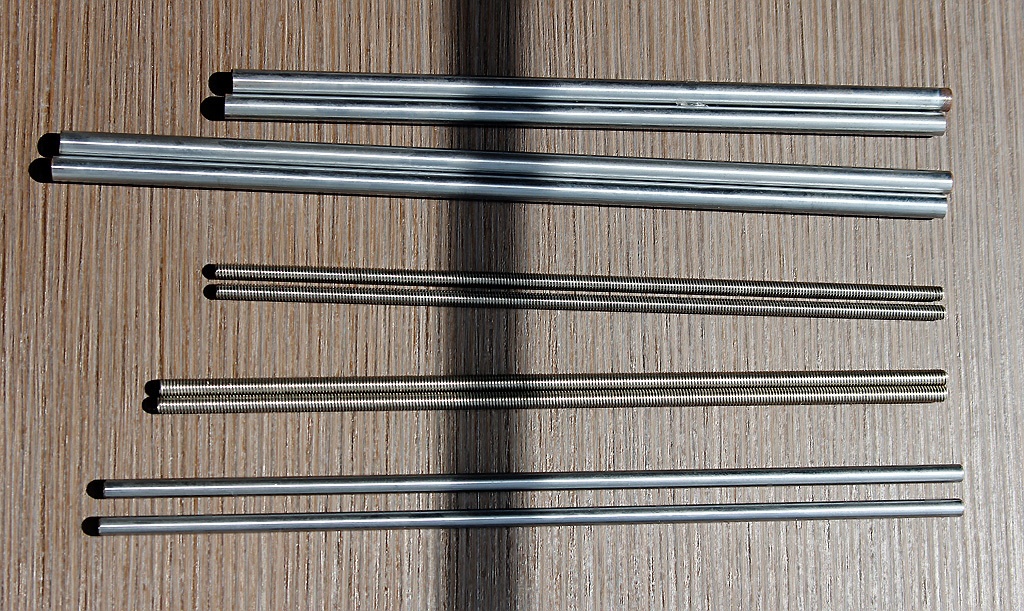

У принтера валы осей X и Y на 8мм, а вот ось Z почему-то на 6мм. Так же и трапецивидная шпилька оси Z на 6мм, но это трапеция а не строительная шпилька, круто.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 10

Свинчиваем большие детали между собой.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 11

Тут в принципе сложно ошибиться, неясно где право а где лево, панели подписаны, но они практически идентичны и в-принципе без разницы.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 12

Продеваем шпильки из нержавейки и привинчиваем верх с косынками.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 13

Так как инструкции нет, я ориентируюсь на фотографии собранного принтера на сайте продавца. Замечаю что заднюю стенку я отзеркалил, непорядок. Нужно пересобрать или прийдется инвертировать движение оси Y в прошивке.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 14

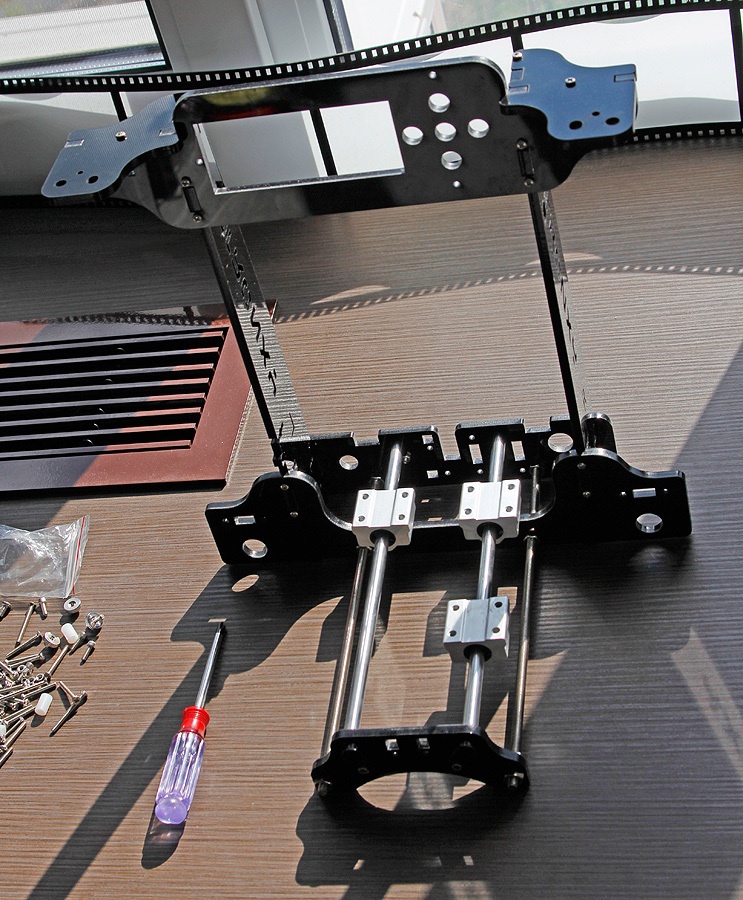

Вставляем валы с подшипниками. Подшипники стандартные LM8UU в алюминиевых оправках, это дает нам точность позиционирования при сборке. Параллельность будет соблюдена!

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 15

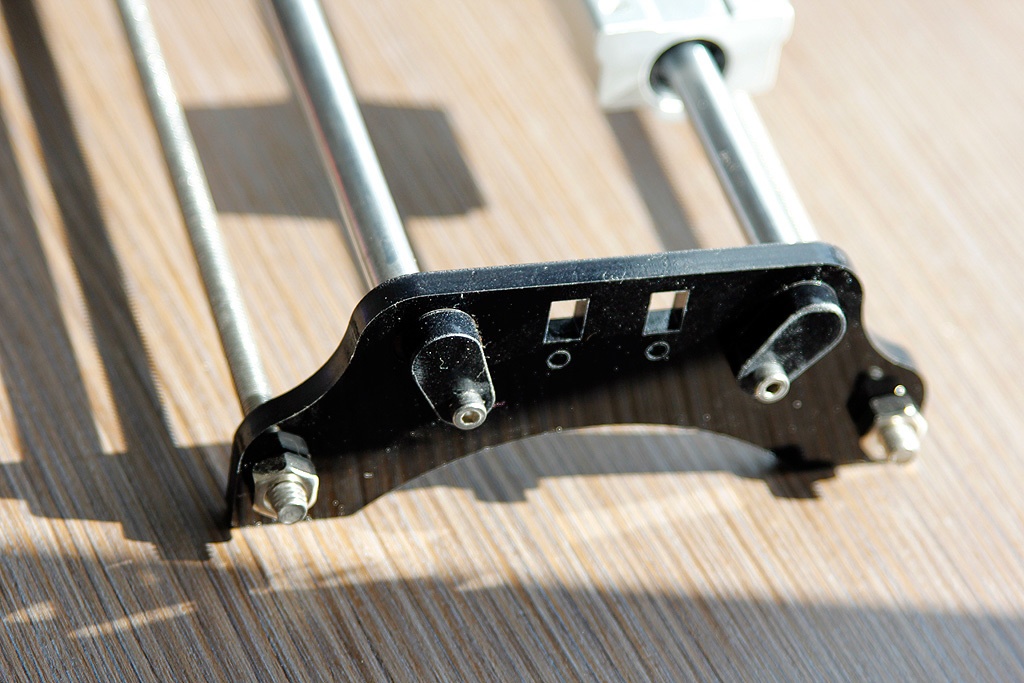

Валы фиксируются акриловыми ушками, чем-то напоминающих таковые у каких-то забавных зверушек.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 16

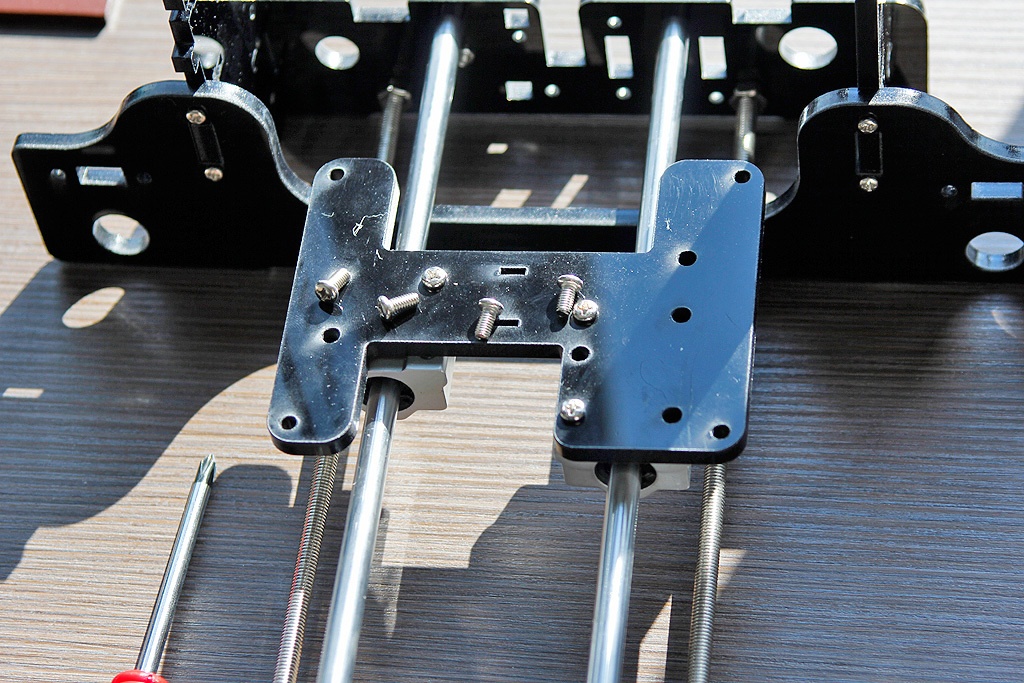

Прикручиваем основание стола. Ух, какое все миниатюрное!

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 17

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 18

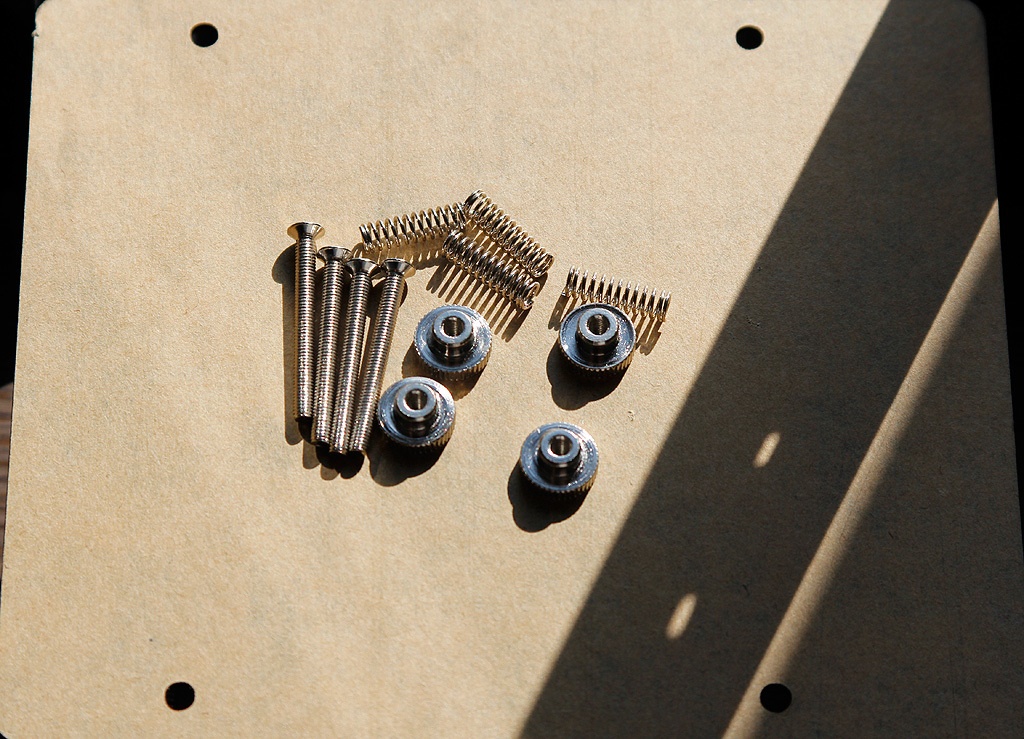

Стол тут как обычно с регулировкой высоты и параллельности при помощи винтов с пружинками. Судя по фотографиям продавца, у меня более продвинутая версия. В первых вариантах расстояние между винтами было очень маленьким, тут его расширили, это хорошо.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 19

Кстати я поленился и оставил протяжку ремней на последок, тут лучше было бы до сборки стола целиком, протянуть их.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 20

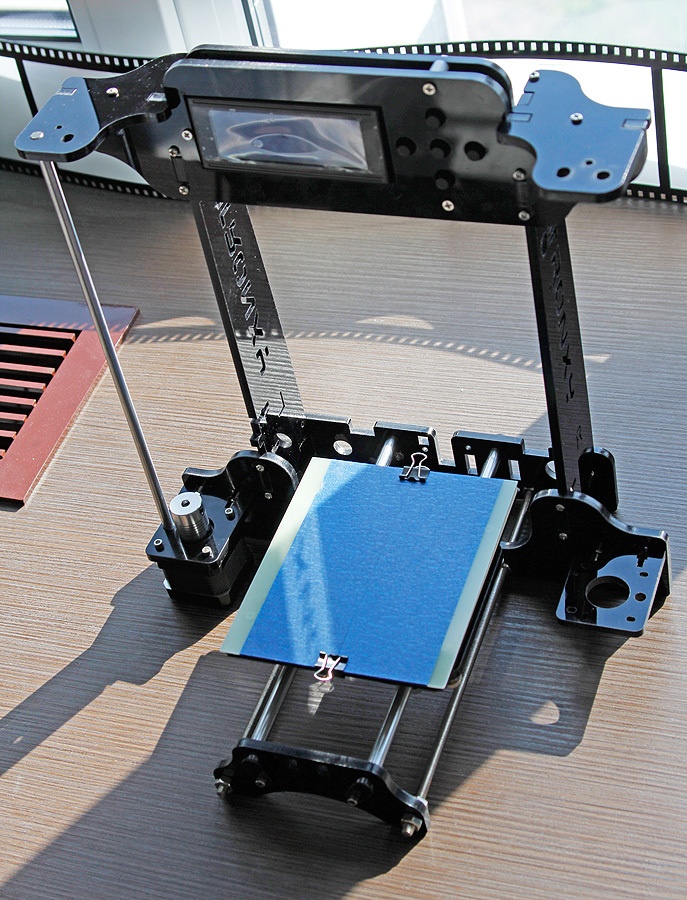

В комплекте идет текстолитовая пластина с наклеенным синим скотчем и двумя канцелярскими зажимами.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 21

Прикручиваем валик ремня оси Y. Он тоже уже собран на заводе, как и многие важные компоненты. Это удобно, если, к примеру такой принтер купить ребенку. Нет возможности сильно накосячить с ответственными деталями.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 22

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 23

Пора собрать ось X. Тут понадобится молоток :)

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 24

Не забываем вдеть каретку с хотендом и потихоньку забиваем валы в пластик. Детали крепящие валы напечатанные, но при сборке ничто не треснуло, пластик хороший :) Хотя мне на это сетовать, нет причины. Сейчас сборка идет тестовая, потом будет все перекинуто на другую раму и у принтера появится новая кинематика Core-XY.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 25

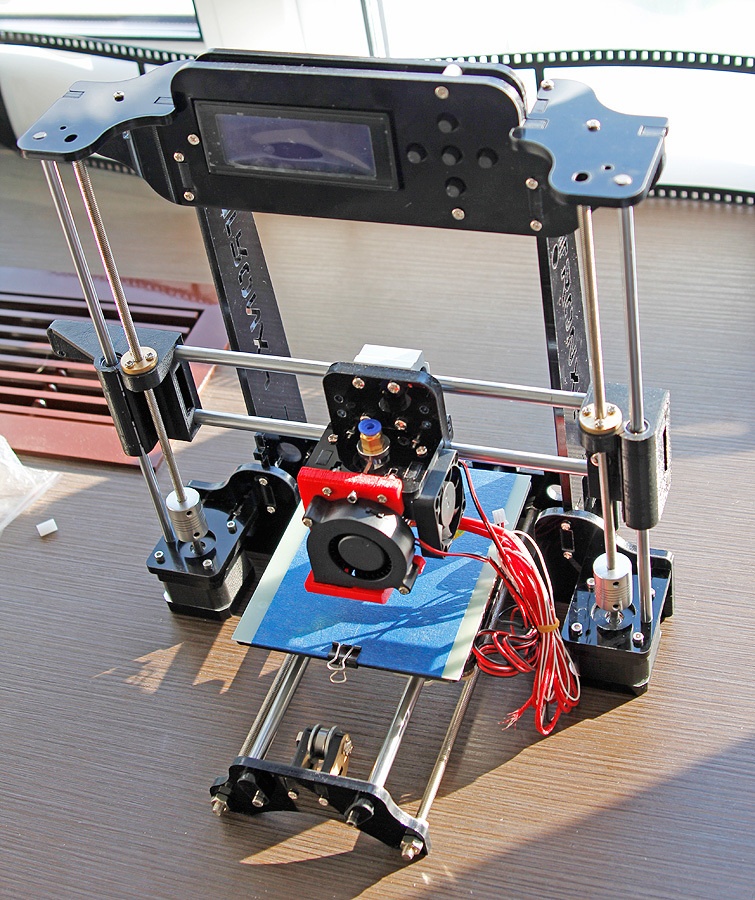

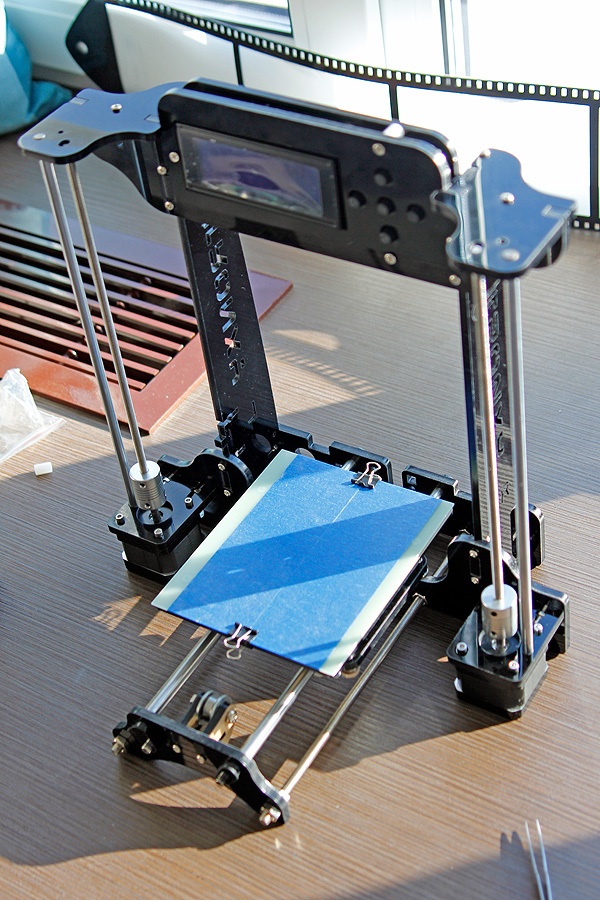

Собрано. Осталось немного.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 26

Монтируем крепление мотора оси Y. Тут как-то очень монументально все.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 27

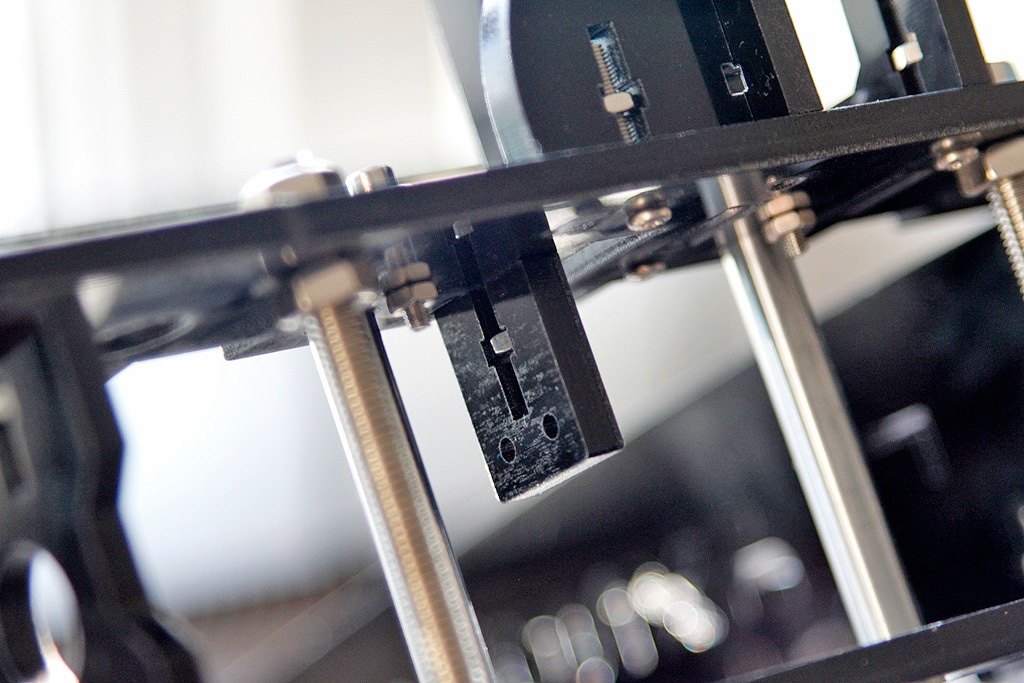

Прикручиваем планку держателя концевого выключателя.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 28

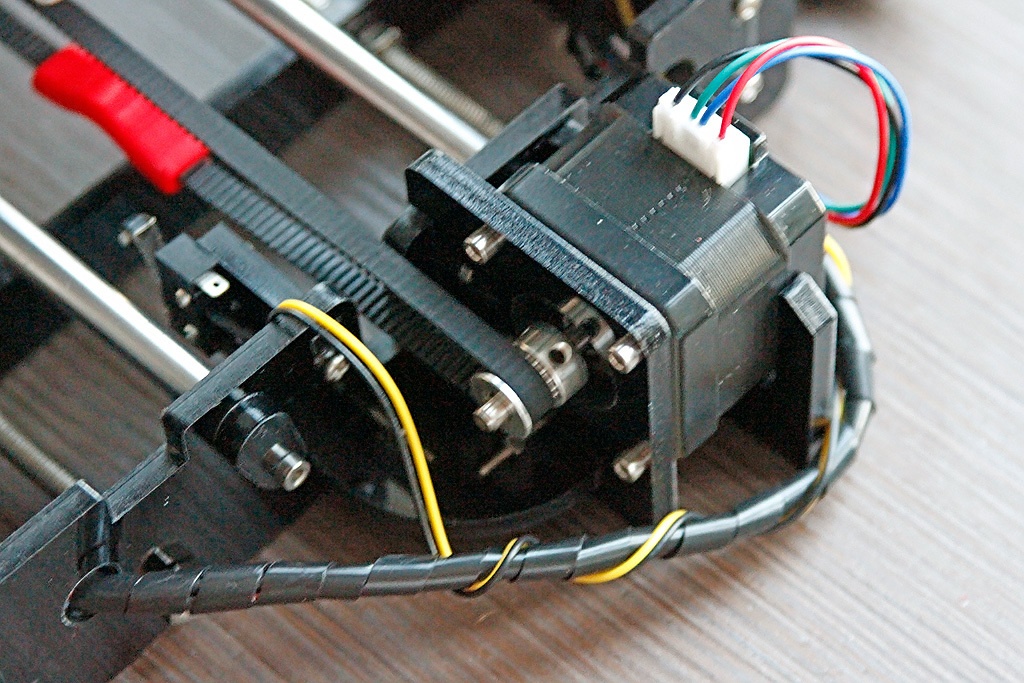

Прикручиваем сам мотор.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 29

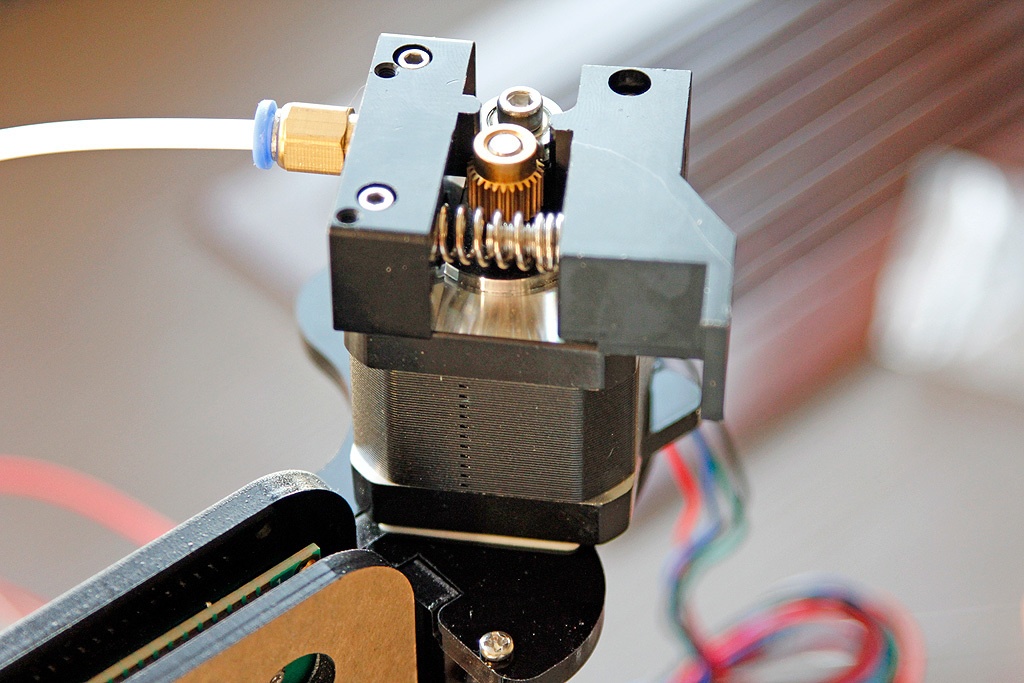

Экструдер я решил разместить наверху, хотя и обнаружил под него крепление на стенке принтера. Но трубка боудена коротковата и на стенке она будет сильно перегибаться. В таком положении как у меня она всегда под оптимальным углом. Прикрепил мотор на двухсторонний скотч.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 30

Протягиваем провода, заворачиваем их в комплектную лапшу.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 31

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 32

Провода все маркированы а на плате все четко подписано, что куда вставлять. Сама плата типа Melzi, я не очень их люблю, так как там впаянные драйвера и нужно быть аккуратным с токами и регулировками, чтобы ничего не спалить. Тут уже отрегулировано все с завода.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 33

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 34

Теперь протягиваем ремни и фиксируем их стяжками. Натягивать их не очень удобно, нет регулируемых натяжителей.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 35

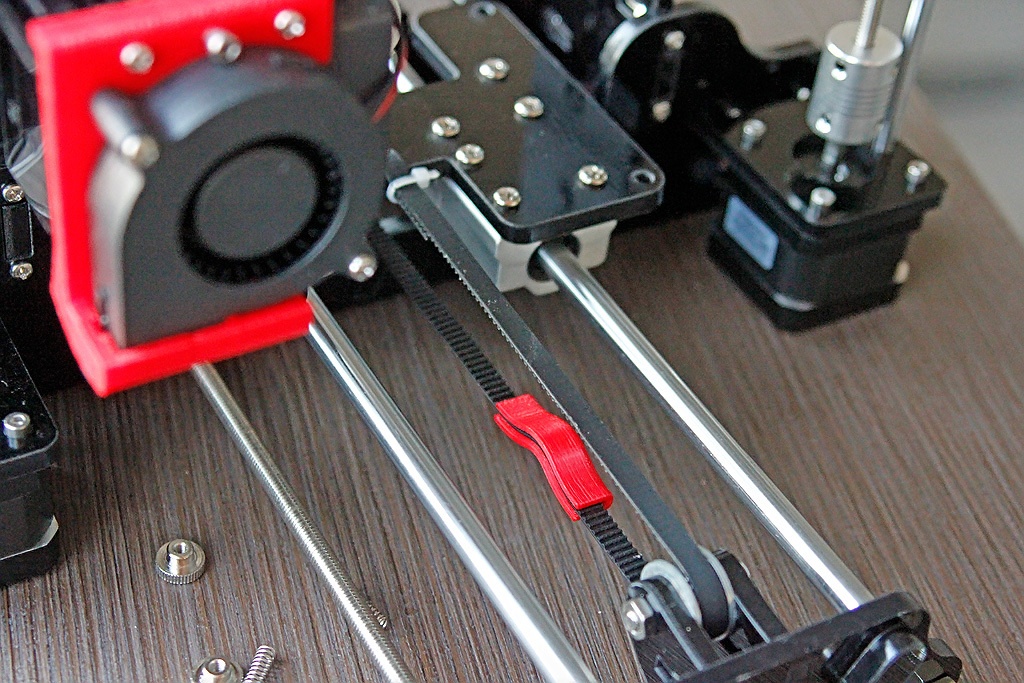

У мен заваллса один напечатанный натяжитель, я поместил его на ремень стола.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 36

Ось X пока без натяжителя, позже я туда придумал кое-что. Но это все, я повторюсь, временно.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 37

Остается прикрутить и подключить концевики.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 38

Готово, включаем в розетку блок питания. Он тут всего на 5А.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 39

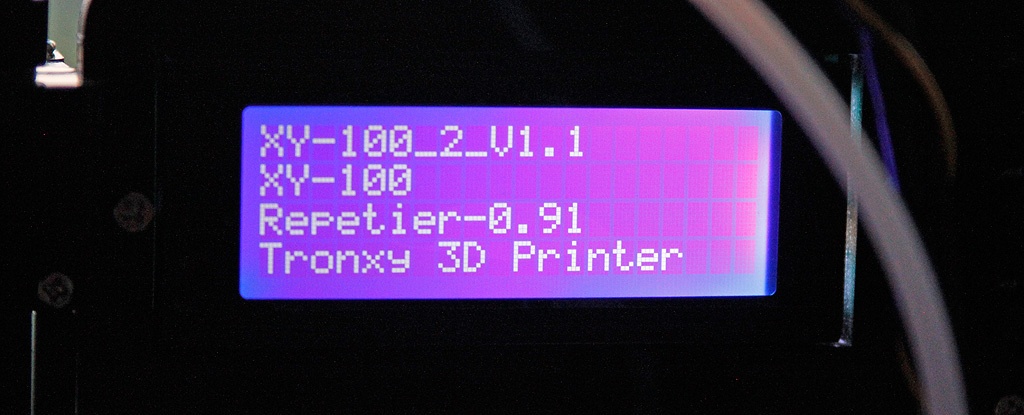

Принтер включился и радостно сообщает нам, что плата управления использует прошивку Repetier-0.91.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 40

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 41

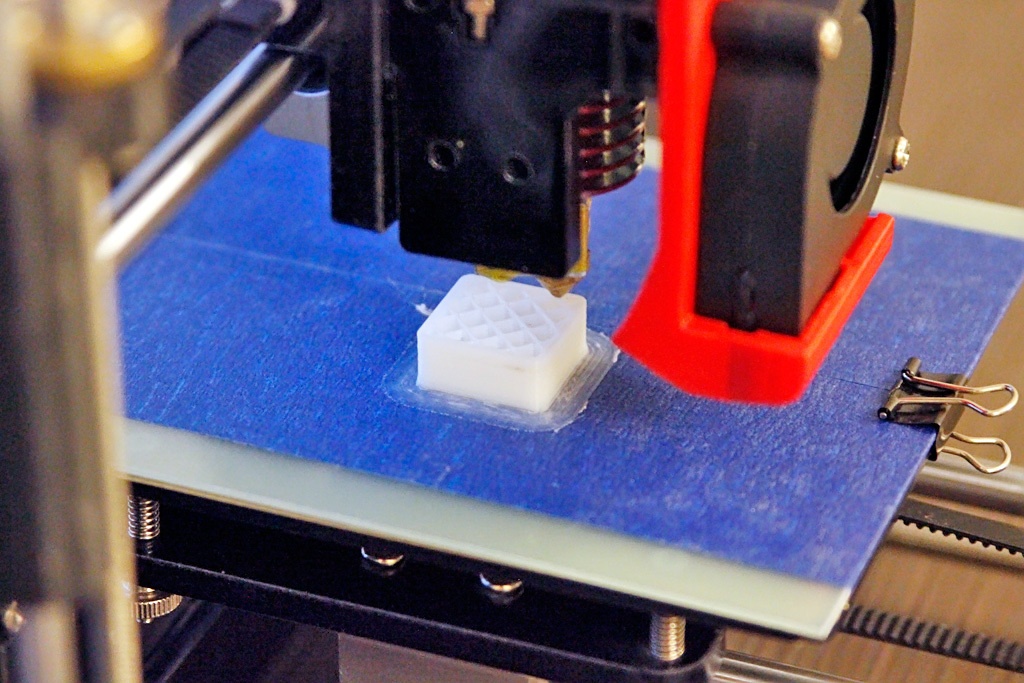

Первая печать, как обычно комом. Слишком большой зазор между соплом и столом, уменьшаем его и повторяем печать пробного кубика с карты памяти.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 42

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 43

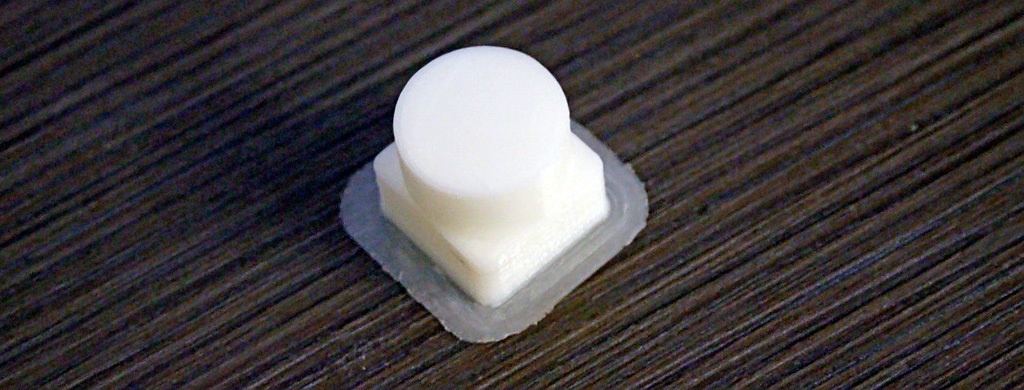

Уже лучше.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 44

Ну не идеально, конечно. Видно что слои чуть чуть гуляют. Надо лучше натягивать ремни.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 45

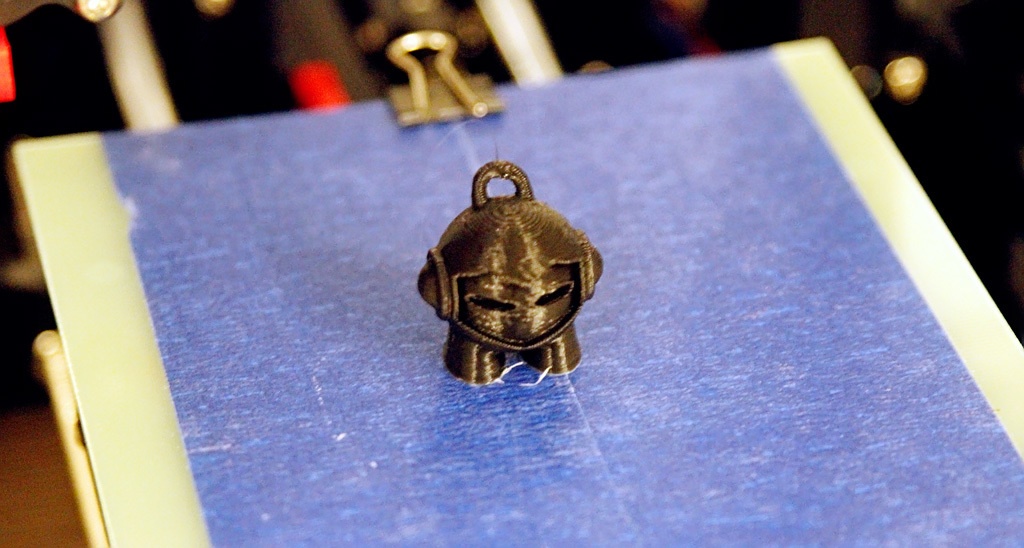

Играемся дальше. Печатаем Марвина от 3DHUBS.

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 46

Слой 0.2 ему не к лицу. Надо бы что-то потоньше попробовать. В комплекте идут дополнительно 3 сопла. от 0.3 до 0.5мм.

Ставим сопло 0.3, подтягиваем ремни и уменьшаем слой до 0.15мм.
то там не смотрел

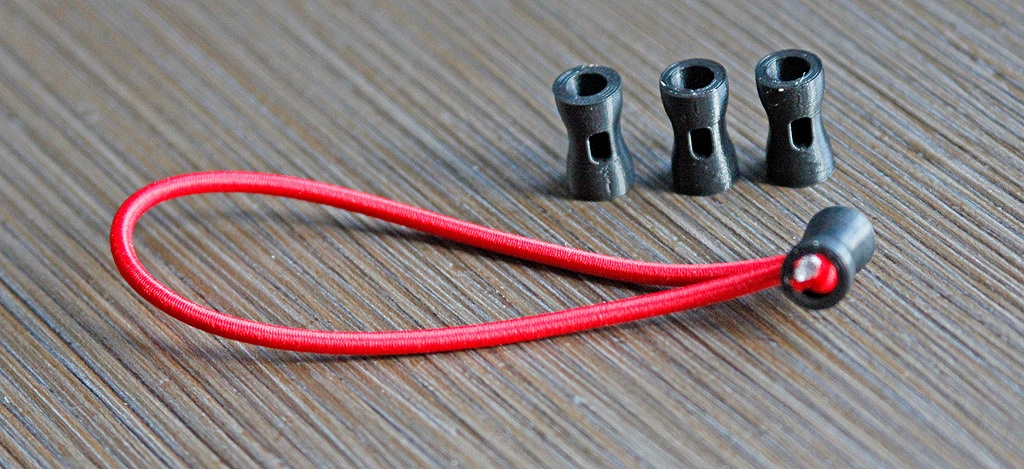

Когда размер не важен, потомок ToyRep – 3D принтер из Китая - 47

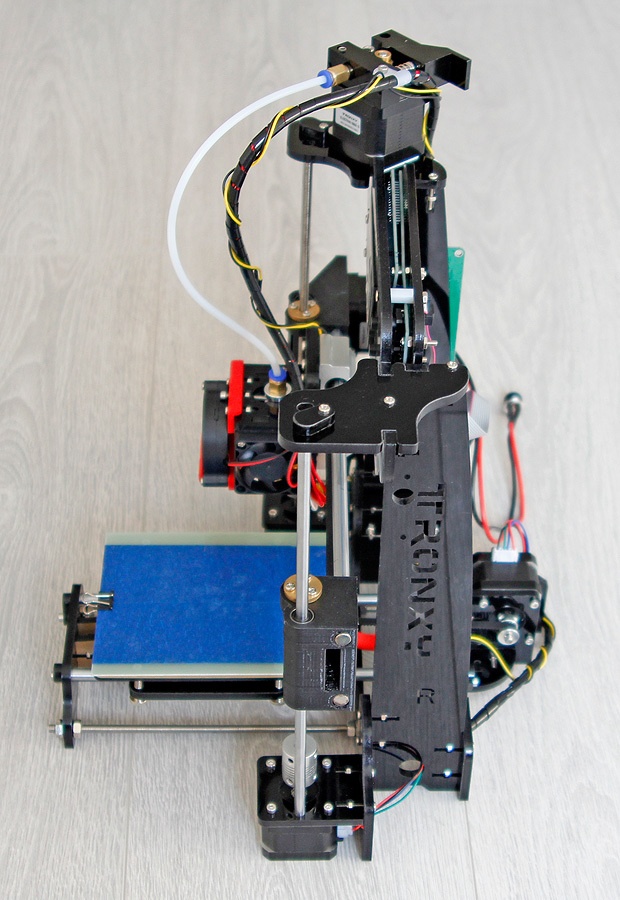

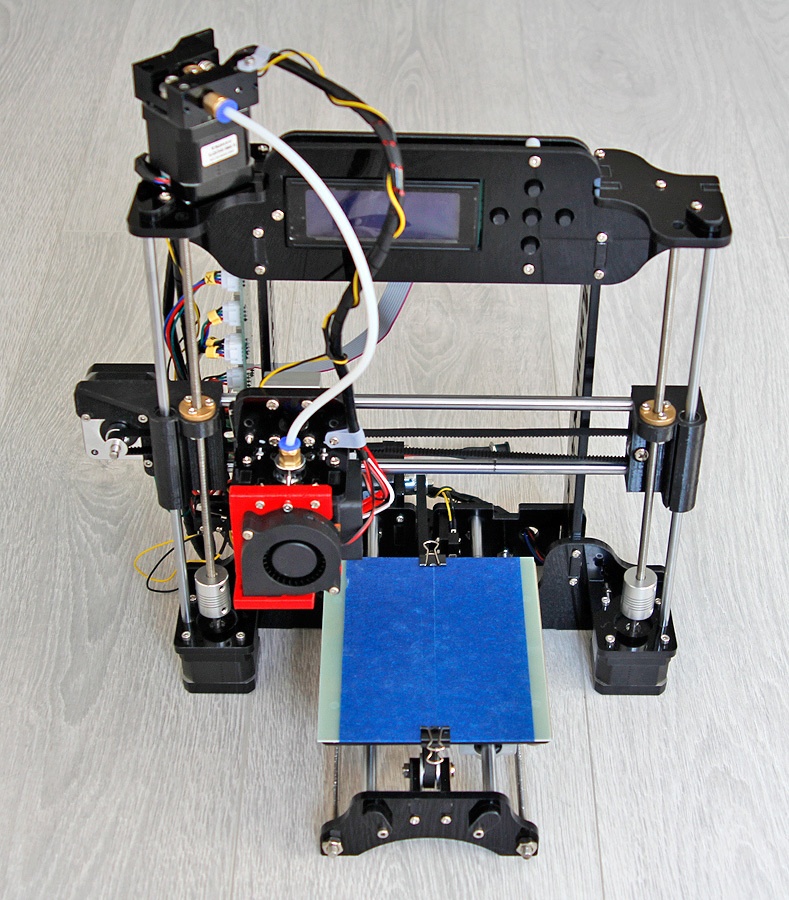

Уже неплохо. В общем принтер годный :) Забавно, что ему хватает всего 5А питания, обычно БП ставят помощнее, ампер на 20-30. Но оно и понятно, тут использованы укороченные Nema17 и короткий нагреватель, нет подогрева у стола. В остальном, за исключением размеров, все как у старших братьев. Для больших размеров, даже, его рама будет недостаточна прочна. У него отсутсвует передняя стенка рамы и на больших высотах, будь он в 2 раза больше, от раскачивания головы, он бы начал гулять вправо/влево, что сказалось бы на качестве печати. Тут, размер небольшой и таких проблем нет, я печатал ручку надфиля стоя – высотой 80мм. Вышло нормально.
