Эта таинственная рекуперация

в 3:48, , рубрики: гаджеты, логгеры, моноколесо, мощность, ток, транспорт будущего, физика

Эта таинственная рекуперация - 1

Двигатель постоянного тока, стоящий в моноколесе, может работать как генератор, заряжая батареи на торможении. Однако возможность еще не означает, что рекуперация непременно есть. Из того, что у людей заряжались колеса при, например, спуске с горы, можно сделать вывод, что рекуперация в моноколесах все-таки используется, но ее точный вклад в торможение оставался неизвестным. Но недавно пользователи форума Электротранспорт.ру сделали полноценный ваттметр с логгером и посмотрели, что происходит с током и напряжением при езде. По результатам измерений рекуперация есть точно, но куда-то пропал еще один тип торможения.

Немного физики

Электродвигатели постоянного тока, которые стоят на моноколесах, имеют три варианта торможения.

Рекуперативное торможение. В этом случае двигатель превращается в генератор и переводит кинетическую энергию в электрический ток, который уходит в сеть (электровозы и метро) или в аккумуляторы (электрокары). Рекуперативное торможение возможно, когда скорость вращения превышает скорость идеального холостого хода.

Реостатное торможение. Здесь двигатель также работает, как генератор, но получаемая энергия уходит в нагрев тормозных резисторов. Довольно распространено на железной дороге.

Эта таинственная рекуперация - 2

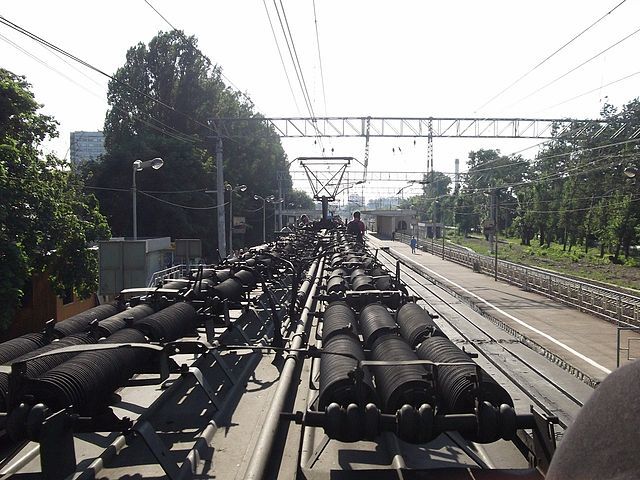

Тормозные резисторы

Реверсивное торможение, оно же торможение противотоком или противовключением. В этом случае двигатель не превращается в генератор, но начинает тянуть в противоположную движению сторону. Например, если электромотор тянет вверх груз, и на этот груз запрыгивает хулиган, перевешивая возможности мотора, то груз начнет опускаться, а двигатель окажется в режиме реверсивного торможения. В таком режиме протекающий через обмотки ток гораздо выше, чем при нормальной работе, и это может создать определенные проблемы.

Специфика моноколеса

У многих моноколес нет передней и задней части, и контроллер не разгоняется и не тормозит, а все время решает задачу обратного маятника, пытаясь подъехать под ездока, который может пользоваться этим для эффектных трюков.

Эта таинственная рекуперация - 3
Например, здесь райдер очень резко тормозит и начинает разгоняться вправо.

Также, известно, что в конструкции моноколеса нет тормозных резисторов, и реостатное торможение в принципе невозможно. Теоретически, логично предположить, что в процессе торможения сначала на высокой скорости будет задействоваться рекуперативное торможение, которое на каком-то этапе перейдет в торможение противовключением, которое, если мы не прекратим давить на педаль в ту же сторону, перейдет уже в двигательный режим, и мы поедем в противоположную сторону. Но реальные измерения оказались очень любопытными.

Исследования на железе

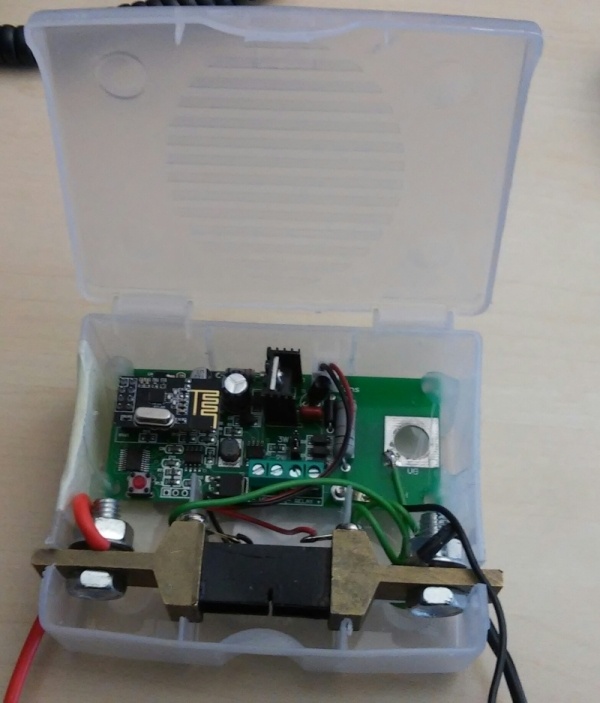

Пользователь форума Drift3r собрал из Raspberry Pi и «nRF24L01+» ваттметр с логгером, который устанавливался в разрыв кабеля от аккумуляторных батарей.

Эта таинственная рекуперация - 4

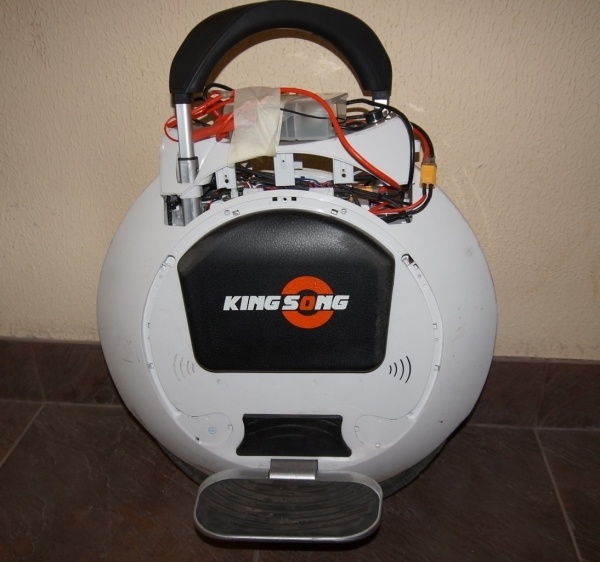

В собранном виде на колесе другого пользователя Ripido

Эта таинственная рекуперация - 5

Ваттметр учитывал направление тока, там, где батареи заряжались, ток и мощность уходили в минус.

Эта таинственная рекуперация - 6
График в полном размере

Если посмотреть на красные линии, то получается, что в глубоком устоявшемся торможении не видны следы торможения противотоком — пока скорость падает, ток идет в батареи.

Интересно, что показатели встроенного логгера, если не учитывать ток по модулю, отличаются от данных ваттметра только на участках довольно резких маневров.

Эта таинственная рекуперация - 7

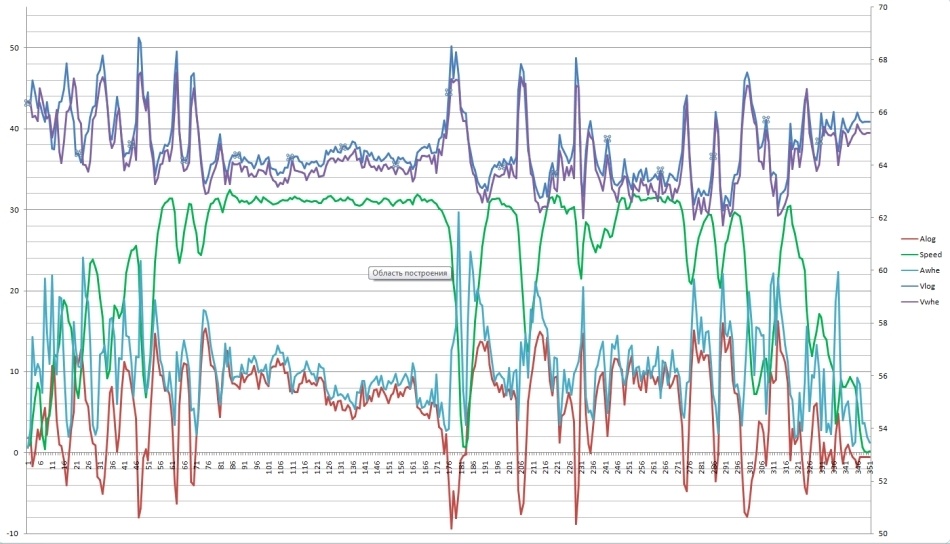

График в полном размере, Awhe, Vwhe — встроенный логгер колеса, Alog, Vlog — логи ваттметра

Гипотезы и возможные эксперименты

Как можно объяснить такие графики?

  1. Торможение противотоком пропало из-за усреднения или рассинхронизации данных, графики не отражают реального положения вещей.
  2. Очень низкое значение скорости идеального холостого хода позволяет тормозить почти до нуля, и переход на торможение противотоком мы не замечаем

Также, попробуем провести следующий мысленный эксперимент. Ситуация первая — мы катимся с горки со скоростью 20 км/ч. В этом случае, очевидно, работает рекуперация. Ситуация вторая — мы стоим на горке (моноколесо стоять не может, так что мы легко касаемся пальцами столба и за счет этого не заваливаемся набок). В этом случае мы, очевидно, работаем в тяговом режиме, потому что надо прикладывать усилие, чтобы не покатиться вниз. Ситуация третья — мы спускаемся со скоростью 1 миллиметр в секунду с крутой горки, придерживаясь за столб. В этом случае колесо, очевидно, работает в режиме противовключения, потому что итоговый баланс энергии отрицательный — она расходуется на то, чтобы не скатиться под горку быстрее, чем мы движемся. И где-то между ситуациями 1 и 3 у нас будет переходный момент, когда итоговый энергетический баланс будет околонулевым — скатываться быстрее будет выгодно энергетически, а движение медленнее будет требовать энергетических затрат.

Практическое применение

У всех этих рассуждений есть очень простые следствия:

Есть забавная история о том, как на трассе заряжали электромобиль Tesla — его взяли на буксир, и водитель Tesla давил на педаль тормоза, чтобы рекуперация заряжала батареи. С моноколесами то же самое — если у вас почти сел аккумулятор, пусть вас возьмет на буксир соратник на велосипеде, самокате, роликах или моноколесе (пожалуйста, берегите себя и не пробуйте цепляться за машины или общественный транспорт!).

У моноколес есть защита от перезаряда батарей. То есть, если вы оказались на вершине горы с полной батареей, попытка спуститься будет сопряжена с тревожными сигналами моноколеса о перезаряде аккумуляторов — обычно они начинают пищать и задирать педали (вместо горизонтального положения их передняя часть будет выше задней). Но это легко исправить — проехав метров сто вверх, желательно побыстрее, вы сможете спуститься на километр-два. Лайфхак повторять до окончания спуска.

Заключение

В публикации использованы фотографии пользователей Ripido и Drift3r, темы, где обсуждалась рекуперация тут и тут. Также использованы стоп-кадры из рекламного ролика с участием недавнего победителя конкурса моноколесных талантов Дамьена Гоме. Дамьен — профессиональный акробат, поэтому ролик, на мой взгляд, красив сам по себе и наглядно показывает возможности любого хорошего моноколеса.

Автор: lozga
