Продолжаю разгребать завалы лампочек. За прошлую неделю протестировал более 75 штук. Осталось внести по ним данные на сайт.

Среди протестированных ламп, попались две микролампы формата G4, которые меня удивили.

Светодиодные лампы G4 без пульсации - 1


Я был уверен, что невозможно сделать так, чтобы у таких маленьких ламп не было пульсации света при питании от переменного напряжения и единственный способ избежать пульсации — питать 12-вольтовые лампы от источника постоянного напряжения. Оказалось, что сделать лампы без пульсации в таком формате всё таки возможно. Пульсация света этих ламп не превышает полутора процентов.

Для того, чтобы сгладить пульсацию, нужен конденсатор большой ёмкости. На первый взгляд его здесь нет.

Светодиодные лампы G4 без пульсации - 2

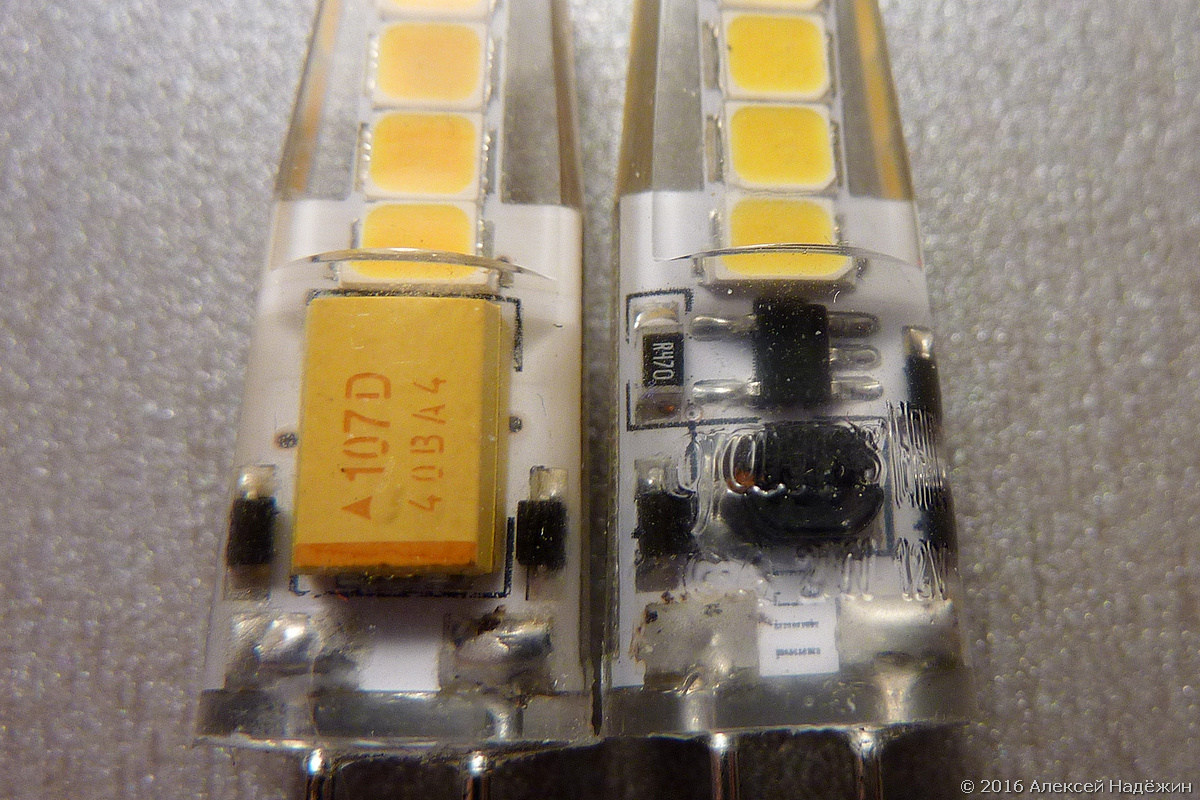

С одной стороны платы катушка по центру, микросхема с 5 выводами, резистор и три детали, похожих на диоды. С другой стороны ещё две таких же детали и большой жёлтый прямоугольник с надписью 107D. Это и есть конденсатор, но не обычный цилиндрический электролитический, а танталовый. 100 мкФ, 20 В.

Светодиодные лампы G4 без пульсации - 3

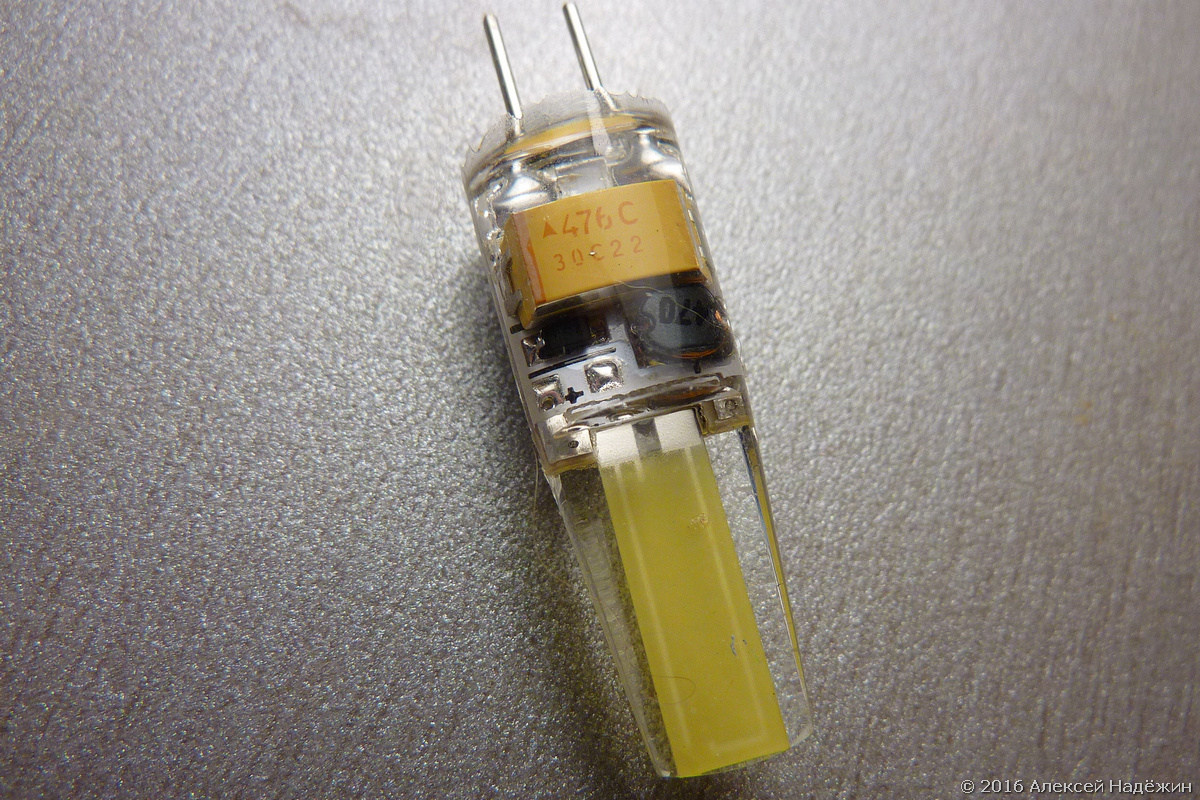

В китайских лампочках подобного типа с недопустимой пульсацией 60% (такие лампы лучше питать от постоянного напряжения, чтобы избежать пульсации света) подобный конденсатор тоже есть, но на нём написано 476C — 47 мкФ, 16В. Для двухваттной лампы такой ёмкости недостаточно.

Светодиодные лампы G4 без пульсации - 4

Первые две цифры в маркировке умножаются на множитель, который кодируется третьей цифрой (6 — 1 мкФ, 7 — 10 мкФ), буква означает рабочее напряжение (A — 10 В, C — 16 В, D — 20 В).

Зная эту информацию, можно определить, будет ли пульсация у лампы подобной конструкции по тому, что написано на конденсаторе. Для 1.5-2 Вт реальной мощности (на упаковке может быть написано и 3 Вт), нужно не менее 100 мкФ.

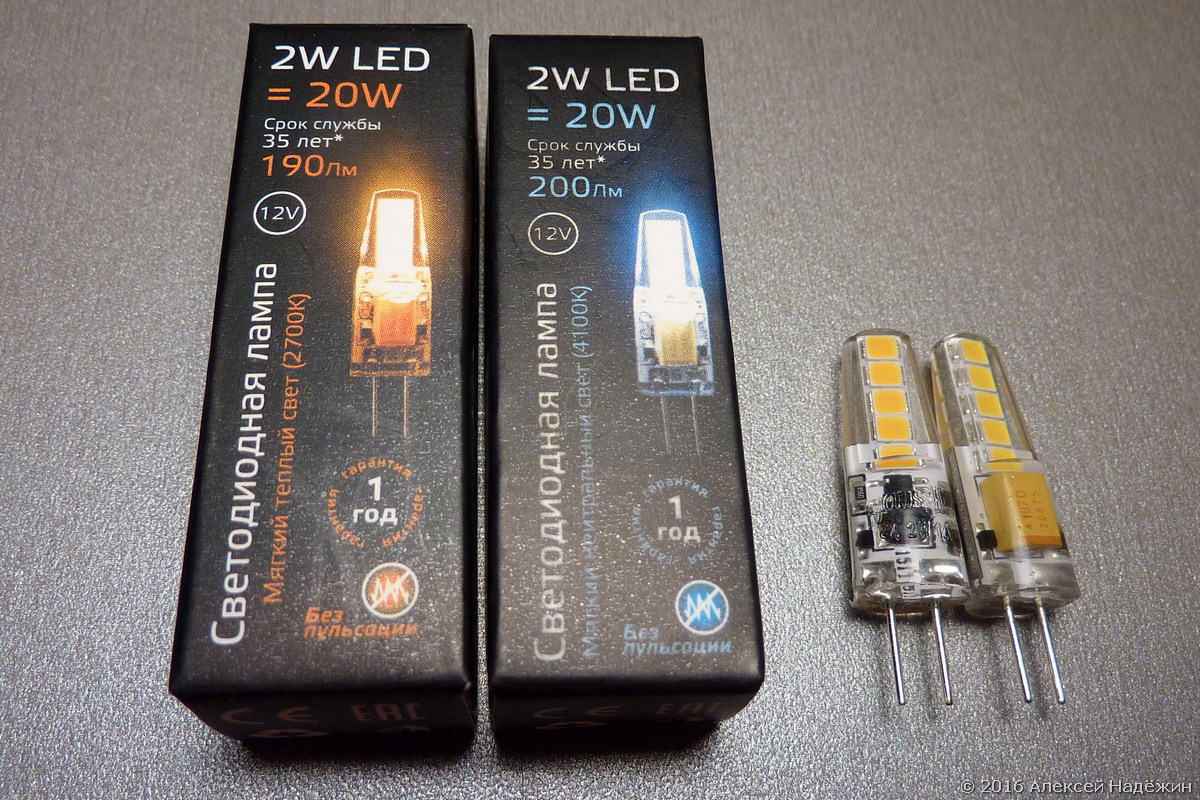

p.s. Лампы без пульсации на заглавной фото — Gauss. Они меня удивили ещё и тем, что при высоком измеренном CRI у них неприятный зеленоватый свет. Об этом напишу ещё отдельно.

p.p.s. Потратив почти всю прошедшую неделю на тестирование (а вносить данные на сайт ещё предстоит на этой неделе) я осознал, что без посторонней помощи мне не обойтись. В связи с этим для развития проекта lamptest.ru ищу:

1. Человека, работающего в центре Москвы рядом с метро, который сможет принимать лампочки на тестирование, аккумулировать их у себя и раз в пару недель отдавать их мне (я готов сам за ними приезжать), а потом забирать их у меня (снова сам приеду) и раздавать обратно.

2. Помощников на общественных началах, готовых заниматься одной или несколькими вещами:
— фотографирование ламп;
— внесение данных по лампам в базу перед тестированием;
— тестирование ламп на работу с выключателем, имеющим индикатор;
— тестирование ламп на минимальное напряжение;
— замер температуры корпуса ламп после нагрева;
— замер потребляемой мощности;
— внесение данных в базу после тестирования.

Тут главная проблема с перемещением ламп туда-сюда, как вариант это можно делать через человека из первого пункта.

3. Помощников, готовых заниматься покупкой и возвратом ламп в магазинах.

4. Программистов, готовых взяться за написание приложения для измерения светового потока на смартфоне (есть мысли, как это сделать). Ещё можно попробовать сделать измерение пульсации и может быть даже спектра, цветовой температуры и CRI.

5. Людей, готовых войти в консультативный совет проекта, для обсуждения того, что нужно сделать и что изменить.
